Утвержден и введен в действие Постановлением Госстандарта СССР от 21 июля 1988 г. № 2702

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРТКИ СЛЕСАРНО-МОНТАЖНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Fitter's screwdrivers. Specifications

ГОСТ 17199-88

Группа Г24

ОКП 39 2660

МКС 25.140.30

Дата введения 1 июля 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 21.07.88 № 2702

3. Стандарт полностью соответствует СТ СЭВ 3136-81, СТ СЭВ 2513-80

Стандарт полностью соответствует международному стандарту ИСО 2380

4. ВЗАМЕН ГОСТ 17199-71

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер раздела, пункта, приложения
ГОСТ 9.014-78	1.17
ГОСТ 9.032-74	1.13, 1.15, 3.5
ГОСТ 9.301-86	1.15, 3.5
ГОСТ 9.302-88	3.5
ГОСТ 9.303-84	1.13
ГОСТ 9.306-85	1.13
ГОСТ 190-78	1.14
ГОСТ 1435-99	1.4
ГОСТ 2695-83	1.6
ГОСТ 2789-73	1.11
ГОСТ 7016-82	1.12
ГОСТ 7931-76	1.14
ГОСТ 9013-59	3.2
ГОСТ 9359-80	1.5
ГОСТ 9378-93	3.6
ГОСТ 10753-86	1.20
ГОСТ Р 52785-2007 (ИСО 8764-1:2004)	1.1, 1.3, 1.7, 1.8, 1.13, приложение
ГОСТ 14959-79	1.4
ГОСТ 18088-83	1.19, раздел 4
ГОСТ 20282-86	1.5
ГОСТ 24437-93	1.1, 1.3, 1.7, 1.8, приложение
ГОСТ 24669-81	1.20
ГОСТ 26810-86	Раздел 2
ГОСТ 28804-90	1.5

6. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

7. ИЗДАНИЕ (март 2003 г.) с Поправкой (ИУС 1-90)

Настоящий стандарт распространяется на ручные слесарно-монтажные отвертки для винтов и шурупов с прямыми и крестообразными шлицами и круглых гаек со шлицами на торце, изготовляемые для нужд народного хозяйства и на экспорт.

Стандарт не распространяется на отвертки для электротехнических работ.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1 Отвертки должны изготавливаться следующих типов:

тип 1 исполнений: 1 — для винтов без головки с прямым шлицем (черт. 1, табл. 1); 2 — для круглых гаек со шлицем на торце (черт. 2, табл. 2);
тип 2 исполнений: 1 — для винтов и шурупов с прямым шлицем (черт. 3, табл. 3); 2 — для винтов и шурупов с крестообразным шлицем (черт. 3, табл. 3); 3 — двусторонние изогнутые для винтов с прямым шлицем (черт. 4, табл. 4); 4 — двусторонние изогнутые для винтов с крестообразным шлицем (черт. 5, табл. 5); 5 — для винтов и шурупов с прямым шлицем со стержнем круглого сечения с шестигранным поводком под ключ (черт. 6, табл. 6); 6 — для винтов и шурупов с крестообразным шлицем со стержнем круглого сечения с шестигранным поводком под ключ (черт. 6, табл. 6); 7 — со стержнем квадратного сечения для винтов и шурупов с прямым шлицем (черт. 7, табл. 7); 8 — для винтов и шурупов с прямым шлицем с деревянной ручкой (черт. 8, табл. 8); 9 — для винтов и шурупов с прямым шлицем с накладками (черт. 9, табл. 9).

Примечание. Черт. 1 - 8 не определяют конструкцию отверток.

Тип 1
Исполнение 1

1. Технические требования

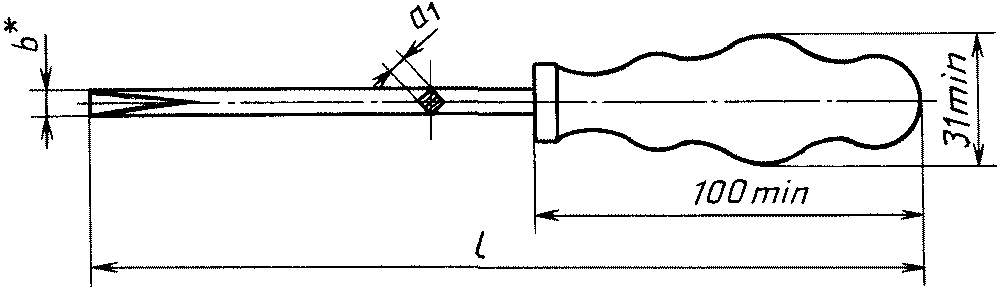

Черт. 1

Таблица 1

мм

Обозначение отверток	Применяемость	Номинальный диаметр резьбы винта, шурупа	Размер лопатки a x b по ГОСТ 24437	l	l₁	D, не менее	d \pm \frac{IT17}{2}
Обозначение отверток	Применяемость	Номинальный диаметр резьбы винта, шурупа	Размер лопатки a x b по ГОСТ 24437	Не менее		D, не менее	d \pm \frac{IT17}{2}
7810-0963		1,2; 1,4 — 2,0	0,25 x 0,8	85	45	12	0,8
7810-0964		2,5; 3,0	0,4 x 1,6	85	45	12	1,6
7810-0965		3,5	0,5 x 2,3	105	55	15	2,3
7810-0966		4,0	0,6 x 2,8	155	80	18	2,8
7810-0967		5,0	0,8 x 3,5	180	80	18	3,5
7810-0968		6,0	1,0 x 4,5	215	90	22	4,5
7810-0969		8,0	1,2 x 6,0	250	100	25	6,0
7810-0971		10,0	1,6 x 8,0	250	100	25	8,0
7810-0972		12,0; 14,0	2,0 x 9,0	300	100	25	9,0
7810-0973		16,0	2,5 x 11,0	300	100	25	11,0
7810-0974		18,0; 20,0	3,0 x 11,0	350	100	25	13,0

Тип 1
Исполнение 2

1. Технические требования

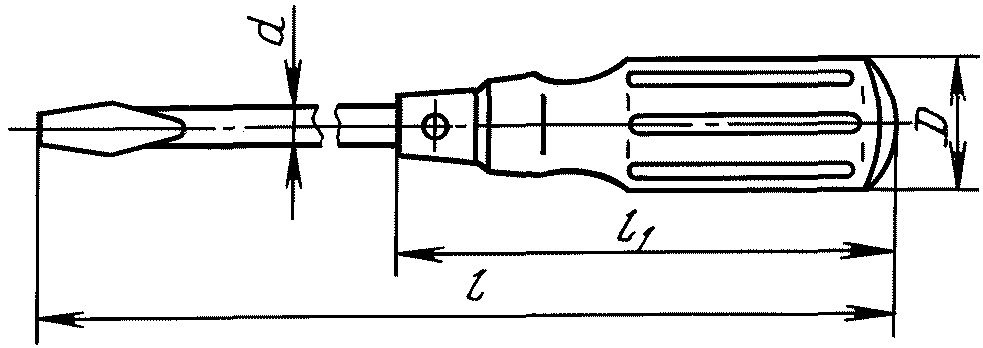

Черт. 2

Таблица 2

мм

Обозначение отверток	Применяемость	Размер лопатки a x b по ГОСТ 24437	l	l₁	D, не менее	d \pm \frac{IT17}{2}
			Не менее
7810-0401		0,3 x 3,2	95	55	15	3
7810-0402		0,5 x 4,0	130
7810-0403		1,0 x 4,5	155	80	18	4
7810-0405		1,0 x 6,3
7810-0407		1,2 x 6,3	200	100	25	6
7810-0409		1,4 x 10,0	250
7810-0411		2,0 x 10,0	140			8
7810-0413			225
7810-0415		2,8 x 12,0	175
7810-0417			300
7810-0419		3,0 x 16,0	250			10
7810-0421			300
7810-0423		3,5 x 20,0	250
7810-0425			300

Тип 2

Исполнение 1

1. Технические требования

Исполнение 2

1. Технические требования

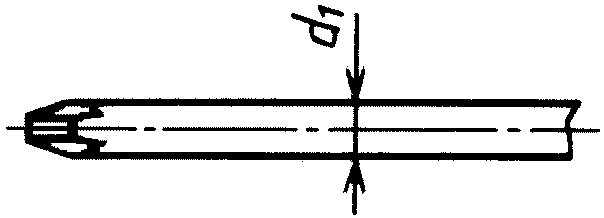

Черт. 3

Таблица 3

мм

Обозначение отверток	Применяемость	Исполнение	Размер лопатки a x b по ГОСТ 24437	Номер крестообразной части по ГОСТ Р 52785-2007 (ИСО 8764-1:2004)	Номинальный диаметр резьбы винта, шурупа	l	l₁	D, не менее	d	d₁
						Не менее			\pm \frac{IT17}{2}
7810-0901		1	0,25 x 1,7	-	1,0	70	45	12	1,7	-
7810-0902			0,3 x 2,0		1,2; 1,4	85			2,0
7810-0301					1,6	95
7810-0904			0,4 x 2,5			70
7810-0905						90
7810-0303						120
7810-0906						145
7810-1031		1	0,5 x 3,5	0	2,0	70	45	30	3,0	3,0
7810-1032		2
7810-0907		1				80	55	15
7810-1033		2
7810-0908		1				105 (95)
7810-0975		2
7810-0909		1				130
7810-0976		2
7810-0911		1				155
7810-1034		2
7810-0912		1				180 <*>
7810-1035		2
7810-1036		1	0,6 x 4,0	-	2,5	70	45	30	4,0	-
7810-0913						105	80	18
7810-0308						155
7810-0915						180
7810-0916						205
7810-0917						230 <*>
7810-1037		1	0,8 x 5,5	1	3,0; 3,5	70	45	30	5,0 (4,5)	4,0 (4,5)
7810-1038		2
7810-0311		1				(80)		22 (18)
7810-0918		1				115 (105)	90 (80)
7810-0977		2
7810-0921		1				165 (155)
7810-0978		2
7810-0922		1				190 (180)
7810-0979		2
7810-0923		1				215 <*>
7810-1039		2
7810-0314		1				240 <*>
7810-1041		2
7810-0924		1				290 <*>
7810-1042		2
7810-1043		1	1,0 x 6,5	-	4,0	70	45	30	6,0	-
7810-0316						(80)		22
7810-0925						115	90
7810-0927						165
7810-0928						190
7810-0320						240
7810-0931						290 <*>
7810-1044		1	1,2 x 8,0	2	5,0	70	45	30	7,0 (6,0)	6,0
7810-1045		2
7810-0932		1				125 (115)	100 (90)	25 (22)	7,0
7810-0981		2
7810-0324		1				200 (190)
7810-0982		2
7810-1046		1				225 (215)
7810-0983		2
7810-0935		1				250 <*>
7810-1047		2
7810-1048		1				275 <*>
7810-1049		2
7810-1051		1	1,6 x 10,0	3	6,0	70	45	30	8,0	8,0
7810-1052		2
7810-0937		1				125	100	25
7810-0984		2
7810-1053		1				200
7810-1054		2				200
7810-0941		1				250
7810-0985		2
7810-1055		1				275
7810-1056		2
7810-0942		1				300
7810-1057		2
7810-0943		1				350
7810-1058		2
7810-1059		1	2,0 x 13,0	4	8,0	70	45	30	10,0	10,0
7810-1061		2
7810-0944		1				260	110	28
7810-1062		2
7810-0945		1				310
7810-0986		2
7810-0946		1				360
7810-1063		2
7810-0947		1	2,5 x 16,0	-	10,0	310				-
7810-0948						360
7810-0951						410
7810-0346			3,0 x 18,0		12,0; 14,0	310			12,0
7810-0952						360
7810-0953						410
7810-0954			4,0 x 23,0		16,0; 18,0	360			15,0
7810-0955						410

<*> Допускается изготовлять по заказу потребителя.

Примечания:

1. Отвертки с размерами, указанными в скобках, допускается изготовлять до 01.07.91.

2. Размер длины рукоятки l1 и D допускается выполнять с предельным отклонением \pm \frac{IT17}{2} до 01.07.91.

Тип 2
Исполнение 3

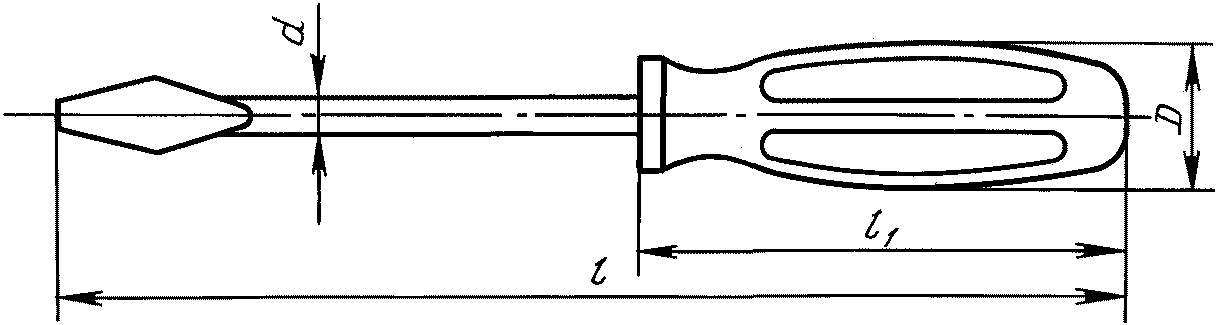

1. Технические требования

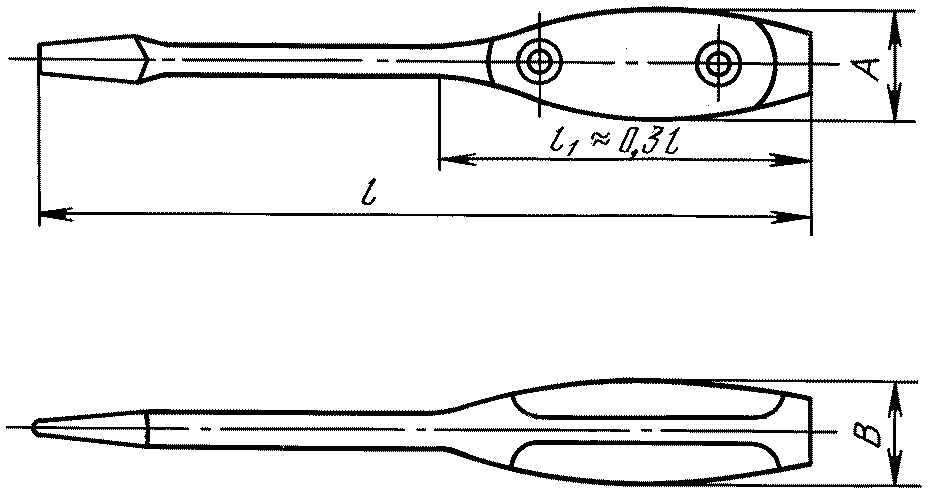

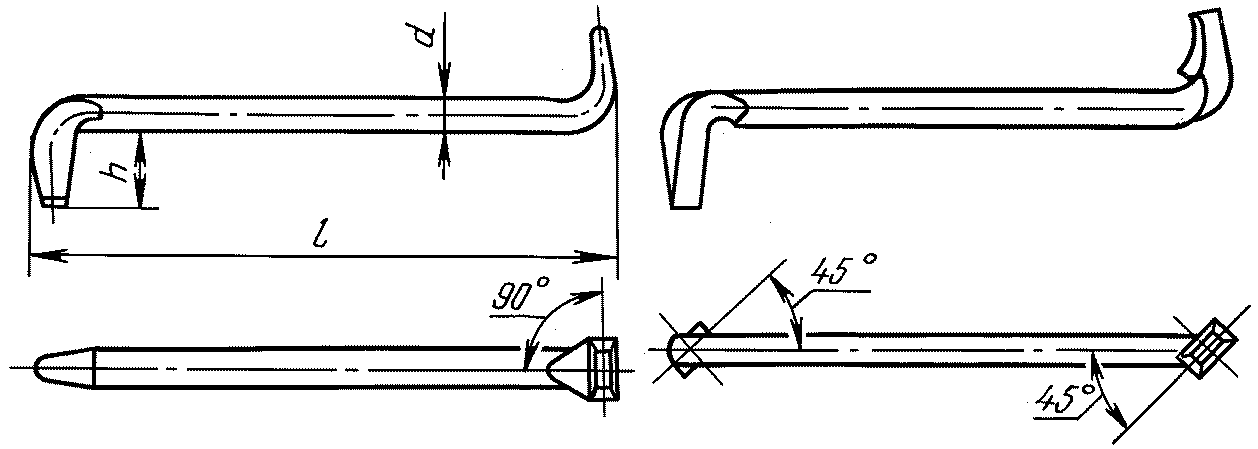

Черт. 4

Таблица 4

мм

Обозначение отверток	Применяемость	Размер лопатки a x b по ГОСТ 24437	Номинальный диаметр резьбы винта, шурупа	l, не менее	d \pm \frac{IT17}{2}	h
7810-0993		0,6 x 4,0	2,5	75	4,0	20
7810-0994		0,8 x 5,5	3,0; 3,5	100	5,5	20
7810-0995		1,0 x 6,5	4,0	125	6,5	25
7810-0996		1,2 x 8,0	5,0	150	8,0	25
7810-0997		1,6 x 10,0	6,0	175	9,0	30
7810-0998		2,0 x 13,0	8,0	200	9,5	30
7810-0999		2,5 x 13,5	10,0	225	11,0	40

Тип 2
Исполнение 4

1. Технические требования

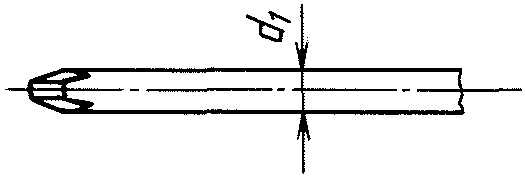

Черт. 5

Таблица 5

мм

Обозначение отверток	Применяемость	Номер крестообразной рабочей части ГОСТ Р 52785-2007 (ИСО 8764-1:2004)	Номинальный диаметр резьбы винта, шурупа	l, не менее	d	d1	h
Обозначение отверток	Применяемость		Номинальный диаметр резьбы винта, шурупа	l, не менее	\pm \frac{IT17}{2}		h
7810-1064		0 x 1	2,0; 3,0; 3,5	75	4,0	3,0	20
7810-1065		1 x 2	3,0; 3,5; 5,0	100	6,0	4,0	25
7810-1066		2 x 3	5,0; 6,0	125	8,0	6,0	30
7810-1067		3 x 4	6,0; 8,0	150	10,0	8,0	40

Тип 2

Исполнение 5

1. Технические требования

Исполнение 6

1. Технические требования

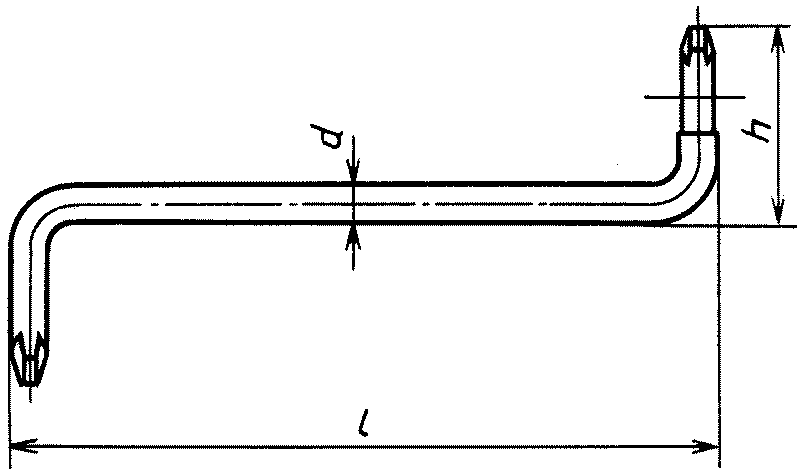

Черт. 6

Таблица 6

мм

Обозначение отверток	Применяемость	Исполнение	Размер лопатки a x b по ГОСТ 24437	Номер крестообразной части по ГОСТ Р 52785-2007 (ИСО 8764-1:2004)	Номинальный диаметр резьбы винта, шурупа	l	l1	D, не менее	d	d1	S
						Не менее			\pm \frac{IT17}{2}
7810-1068		5	0,8 x 5,5	-	3,0; 3,5	120	45	30	5,0	-	8
7810-0956						165	90	18
7810-1069						190
7810-1071		5	1,0 x 6,5	-	4,0	120	45	30	6,0	-	10
7810-1072						165	90	18
7810-0957						190
7810-1073						240
7810-1074		5	1,2 x 8,0	2	5,0	120	45	30	7,0	6,0	12
7810-1075		6
7810-1076		5				190	100	31
7810-1077		6
7810-0958		5				225
7810-1078		6
7810-1079		5				250
7810-1081		6
7810-1082		5	1,6 x 10,0	3	6,0	120	45	30	9,0	8,0
7810-1083		6
7810-0959		5				250	100	31
7810-1084		6
7810-1085		5				300
7810-1086		6
7810-1087		5	2,0 x 13,0	4	8,0	120	45	30	10,0	10,0	14
7810-1088		6
7810-1089		5				250	100	31
7810-1091		6
7810-0961		5				300	100
7810-1092		6
7810-1093		5	2,5 x 16,0	-	10,0	120	45	30	11,0	-	17
7810-1095						300	100	31
7810-0962						350
7810-1098			3,0 x 18,0	-	12,0; 14,0	120	45	30	12,0	-
7810-1101						300	100	31
7810-1103						350
7810-1105			4,0 x 23,0	-	16,0; 18,0	120	45	30	15,0	-	19
7810-1107						350	100	31
7810-1109						400

Примечание. Допускается изготовлять стержень шестигранного сечения.

Тип 2
Исполнение 7

1. Технические требования

<*> b — ширина рабочей части должна быть равна диагонали квадрата для отверток с квадратным стержнем или диаметру описанной окружности для отверток с шестигранным стержнем.

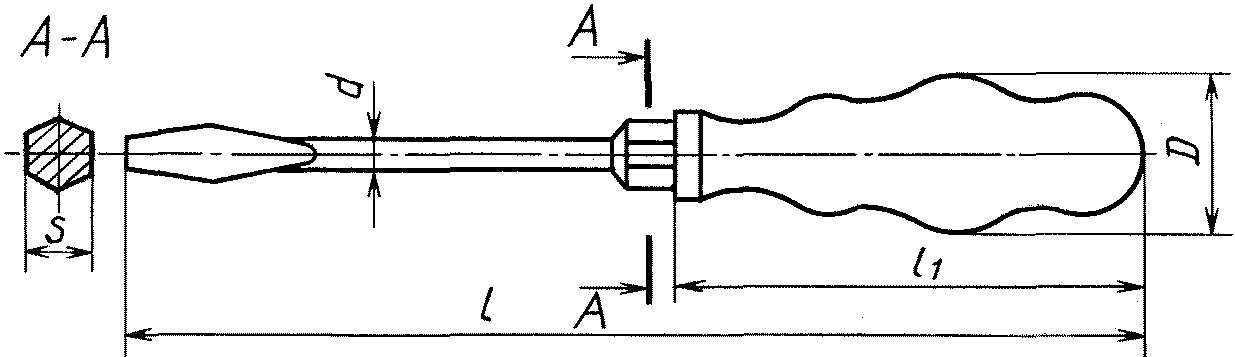

Черт. 7

Таблица 7

мм

Обозначение отверток	Применяемость	Толщина лопатки a по ГОСТ 24437	Номинальный диаметр резьбы винта, шурупа	a1	l, не менее
7810-0352		1,6	6,0	8	250
7810-0354					300
7810-0356					400
7810-0358		2,0	8,0		250
7810-0360					300
7810-0362					400
7810-0364		2,5	10,0	10	300
7810-0366		2,5	10,0	10	400
7810-0368		3,0	12,0; 14,0	13	300
7810-0370		3,0	12,0; 14,0	13	400
7810-0373		4,0	16,0; 18,0	17	400

Примечание. Допускается изготовлять стержень шестигранного сечения.

Тип 2 Исполнение 8

1. Технические требования

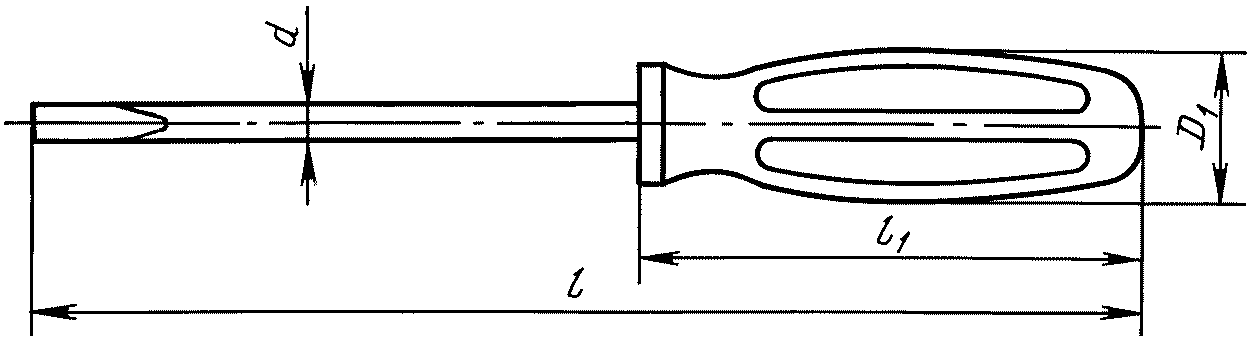

Черт. 8

Таблица 8

мм

Обозначение отверток	Применяемость	Номинальный диаметр резьбы винта, шурупа	Размер лопатки a x b по ГОСТ 24437	l	l1	D, не менее	d \pm \frac{IT17}{2}
				Не менее
7810-0374		2,0	0,5 x 3,5	155	80	22	3,0
7810-0375				200	100
7810-0376		2,5	0,6 x 4,0	150		25	4,0
7810-0377				200
7810-0378		3,0; 3,5	0,8 x 5,5	210	110	28	4,5
7810-0379				260
7810-0380		4,0	1,0 x 6,5	210			6,0
7810-0382				260
7810-0384		5,0	1,2 x 8,0	245	120	30
7810-0386		6,0	1,6 x 10,0	250	125	32	8,0
7810-0388		8,0	2,0 x 13,0	240	140		10,0
7810-0390				315

Примечание. Допускается изготовлять отвертки с диаметром стержня d, равным ширине лезвия лопатки.

Тип 2 Исполнение 9

Черт. 9

Таблица 9

мм

Обозначение отверток	Применяемость	Размер лопатки a x b по ГОСТ 24437	Номинальный диаметр резьбы винта, шурупа	l, не менее	А	В
Обозначение отверток	Применяемость	Размер лопатки a x b по ГОСТ 24437	Номинальный диаметр резьбы винта, шурупа	l, не менее	Не менее
7810-0987		0,6 x 4,0	2,5	100	18	14
7810-0988		0,8 x 5,5	3,0; 3,5	125	20	16
7810-0989		1,0 x 6,5	4,5	160	22	18
7810-0395		1,2 x 8,0	5,0	200	28	22
7810-0397		1,6 x 10,0	6,0	250	32	25
7810-0991		2,0 x 13,0	8,0	280	36	28
7810-0992		2,5 x 16,0	10,0	315	36	28

Пример условного обозначения отвертки типа 2, исполнения 1, длиной l = 180 мм с лопаткой типа 3, исполнения В, размерами a x b = 0,6 x 4,0 мм по ГОСТ 24437, группы применения 1, с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Отвертка 7810-0915 3В 1 H12Х ГОСТ 17199-88

То же, типа 2, исполнения 2, длиной l = 250 мм с крестообразной рабочей частью номер 3, типа РН по ГОСТ Р 52785, группы применения 2, с хромовым покрытием толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Отвертка 7810-0985 РН 2 Н12Х ГОСТ 17199-88

(Поправка).

1.2. Основные конструктивные размеры рукояток отверток указаны в приложении.

1.3. Отвертки должны изготовляться в соответствии с требованиями настоящего стандарта, ГОСТ 24437 и ГОСТ Р 52785-2007 (ИСО 8764-1:2004) по чертежам, утвержденным в установленном порядке.

1.4. Стержни отверток должны изготовляться из сталей марок: У7 по ГОСТ 1435, 50ХФА по ГОСТ 14959 или других марок, обеспечивающих выполнение требований твердости, прочности и надежности, установленных настоящим стандартом.

1.5. Рукоятки отверток должны изготовляться из материалов, указанных в табл. 10.

Таблица 10

Группа применения	Материал рукояток
1 — контакт с нефтепродуктами и парами бензина	Полиакрилаты <*>, фенопласты марок 03-010-02 и ВХ3-090-14 по ГОСТ 28804 и аминопласты марок КФА1, КФА2, КФА3, МФВ2 по ГОСТ 9359
2 — отсутствие контакта с нефтепродуктами и парами бензина	Полистирол одной из марок по ГОСТ 20282 и его сополимеры <*>

<*> Изготовляются по технической документации, утвержденной в установленном порядке.

Примечание. Допускается применение пластмасс других марок, обеспечивающих выполнение требований прочности, установленных настоящим стандартом.

1.6. Рукоятки отверток типа 2, исполнения 8 и накладки отверток типа 2, исполнения 9 должны изготавливаться из древесины твердых пород (бук, граб, ясень, береза) 1-го сорта по ГОСТ 2695, влажностью не более 12%.

Примечание. Допускается изготовление накладок из ударопрочных пластмасс.

1.7. Твердость рабочего конца отверток на длине не меньшей, чем тройная ширина лопатки b по ГОСТ 24437, а для отверток для винтов с крестообразным шлицем — не меньшей, чем тройной диаметр стержня d по ГОСТ Р 52785-2007 (ИСО 8764-1:2004), должна иметь 47,0 ... 52,0 HRCэ.

1.8. Отвертки должны иметь прочность, определяемую испытательным крутящим моментом, приведенным в табл. 11.

Таблица 11

Толщина лопатки по ГОСТ 24437, мм	Номер крестообразной рабочей части по ГОСТ Р 52785-2007 (ИСО 8764-1:2004)	Испытательный крутящий момент М для испытания рабочих концов отверток, Н·м, не менее		Крутящий момент М1 для испытания соединения стержня и рукояток отверток, Н·м, не менее
Толщина лопатки по ГОСТ 24437, мм		Тип 2	Тип 1	Тип 2	Тип 1
0,25	-	0,7 (0,05)	0,05	0,07 (0,05)	0,05
0,30	-	0,18 (0,09)	-	0,18 (0,09)	-
0,40	-	0,40 (0,20)	0,25	0,40 (0,20)	0,25
0,50	0	0,7	0,60	0,7	0,60
0,60	-	1,3	1,00	1,3	1,0
0,80	1	2,6	2,40	2,6	2,4
1,00	-	5,5	4,50	5,5	4,5
1,20	2	11,5	8,60	11,5	8,6
1,60	3	25,6	20,4	25,6	20,4
2,00	4	48,0	36,0	30,0	30,0
2,50	-	87,5	69,0	30,0	30,0
3,00; 3,50	-	162,0	117,0	30,0	30,0
4,00	-	368,0	-	30,0	30,0

Примечание. По согласованию с потребителем допускается изготовлять отвертки с испытательным крутящим моментом, указанным в скобках.

1.9. Допуск перпендикулярности торца лопатки по ее ширине относительно оси стержня отвертки не должен превышать 0,5 мм на 10 мм ширины.

1.10. Допуск симметричности выемки лопатки относительно оси отверток типа 1, исполнения 2 не должен превышать 0,15 мм для отверток к гайкам до М3 и 0,3 мм — для остальных гаек.

1.11 Параметр Ra шероховатости поверхностей отверток по ГОСТ 2789 должен быть не более, мкм:

лицевых рабочих граней лопаток ........................... 3,2 поверхностей торца лопаток; поверхностей, образующих

крестообразный шлиц; наружной поверхности стержня ........ 6,3

боковых нерабочих граней ................................ 12,5

Примечание. Допускается на лопатках отверток для винтов с прямым шлицем наносить насечку с размерами, указанными в приложении на черт. 5.

1.12. Параметр шероховатости поверхностей деревянных рукояток и накладок отверток должен быть не более Rz max 100 мкм по ГОСТ 7016.

1.13. Металлические поверхности отверток должны иметь одно из защитно-декоративных покрытий, указанных в табл. 12.

Таблица 12

Группа условий эксплуатации по ГОСТ 9.303	Вид покрытий	Обозначение покрытий по
		ГОСТ 9.306	ГОСТ 9.032
1	Окисное с промасливанием	Хим. Окс. прм Хим. Фос. прм Х 9
	Фосфатное с промасливанием
	Хромовое толщиной 9 мкм
	Лакокрасочное		Лак ВЛ-725 Бесцв. III 9
2 — 4	Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом	Н12.Х	-
	Цинковое толщиной 15 мкм хроматированное	Ц 15.хр
5 — 8	Кадмиевое толщиной 21 мкм хроматированное	Кд 21.хр.	-
	Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом, толщиной 7 мкм	Н 14. Н 7.Х

Примечания:

1. Допускается по согласованию с потребителем применять другие металлические и неметаллические покрытия по ГОСТ 9.306 и ГОСТ 9.032, по защитно-декоративным свойствам не уступающие указанным в табл. 12.

2. Отвертки, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративное покрытие не ниже 2-й группы условий эксплуатации по ГОСТ 9.303.

Допускается по согласованию с потребителем для продажи через розничную торговую сеть применение покрытий, соответствующих 1-й группе условий эксплуатации по ГОСТ 9.303.

3. Заданная толщина покрытия должна быть выдержана на рабочем конце лопатки отвертки, не имеющей насечки, на расстоянии 2 — 5 мм от ребер, а для отверток для винтов с крестообразным шлицем не меньшей, чем тройной диаметр стержня d по ГОСТ Р 52785-2009 (ИСО 8764-1:2004). На остальной части стержня отверток допускается уменьшение толщины покрытий.

4. Допускается по согласованию с потребителем изготовление отверток с рабочей частью без покрытий на длине, равной ширине лопатки b отверток для винтов с прямым шлицем, и на длине крестообразной части отверток для винтов с крестообразным шлицем, с последующей консервацией этих поверхностей смазкой типа НГ-203 по НТД.

1.14. Поверхность деревянных рукояток и накладок должна быть покрыта олифой по ГОСТ 7931 или ГОСТ 190 или бесцветным лаком по документации, утвержденной в установленном порядке.

1.15. Технические требования к качеству покрытия — по ГОСТ 9.301 и ГОСТ 9.032.

1.16 Каждая отвертка должна иметь маркировку:

а) товарного знака предприятия-изготовителя;

б) цены (для отверток розничной продажи);

в) толщины и ширины лопатки (a x b) или номера крестообразной рабочей части.

Примечания:

1. До 01.07.92 допускалось маркировать толщину лопатки и длину отвертки (a x l).

2. При комплектовании отверток в наборы допускается цену наносить на футляре.

1.17. Внутренняя упаковка отверток — ВУ-1, ВУ-2, ВУ-3 и ВУ-7 по ГОСТ 9.014.

1.18. Отвертки, предназначенные для продажи через розничную торговую сеть, должны быть уложены в индивидуальную потребительскую тару.

1.19. Остальные требования к маркировке и упаковке транспортной потребительской тары — по ГОСТ 18088.

1.20. Отвертки должны применяться только для крепежа винтов и шурупов с размерами шлицев по ГОСТ 24669 и ГОСТ 10753 соответствующих размерам рабочего конца отверток.

1.21. При эксплуатации отверток не допускается пользование ими как рычагами.

2. ПРИЕМКА

Правила приемки — по ГОСТ 26810.

3. МЕТОДЫ КОНТРОЛЯ (ИСПЫТАНИЙ)

3.1. Размеры рабочих концов отверток должны проверяться специальными и универсальными средствами измерения.

Крестообразную рабочую часть отверток для винтов и шурупов с крестообразным шлицем допускается проверять комплексным калибром.

3.2 Твердость отверток проверяют по ГОСТ 9013.

3.3. Прочность отверток проверяют установкой их в захвате со вставкой для соответствующих рабочих концов с последующим нагружением крутящим моментом, указанным в табл. 11.

Прикладываемая нагрузка должна исключать изгибающий момент на отвертке. Нагрузку следует увеличивать постепенно до величины крутящего момента, указанного в табл. 11.

Твердость вставок должна быть не ниже 65HRCэ.

После испытаний отвертка не должна иметь остаточной деформации, трещин и других повреждений. Рукоятка и стержень не должны иметь взаимного проворачивания.

Примечание. Допускается повреждение защитно-декоративных покрытий на рабочей части отверток в местах контакта с захватом.

3.4. Пластмассовые рукоятки отверток должны выдерживать трехкратный удар при падении с высоты 1,5 м на горизонтальную каменную или бетонную плиту без появления на рукоятке трещин, сколов и ослабления соединения рукоятки со стержнем.

Отвертки с рукоятками из фенопластов допускается на удар не испытывать.

3.5. Внешний вид защитно-декоративных покрытий должен проверяться по ГОСТ 9.302 и ГОСТ 9.032.

Толщина покрытия должна проверяться по ГОСТ 9.301.

3.6. Шероховатость поверхностей отверток проверяют сравнением с образцами шероховатости по ГОСТ 9378 или профилометрами.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение — по ГОСТ 18088.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1. Изготовитель гарантирует соответствие отверток требованиям настоящего стандарта при соблюдении условий эксплуатации.

5.2. Гарантийный срок эксплуатации — 12 мес со дня продажи отверток через розничную торговую сеть, а для отверток, предназначенных для внерыночного потребления, — 12 мес с момента их получения.

Приложение Рекомендуемое

ОСНОВНЫЕ КОНСТРУКТИВНЫЕ РАЗМЕРЫ ПЛАСТМАССОВЫХ РУКОЯТОК

1. Размеры рукояток для отверток длиной l = 70 мм (черт. 10)

Черт. 10

Размеры рукояток для отверток типов 1 и 2, исполнений 1 и 2

Черт. 11

Таблица 13

мм

Номинальный размер лопатки по ГОСТ 24437 a x b	Номер крестообразного шлица по ГОСТ Р 52785-2007 (ИСО 8764-1:2004)	l	l1	l2	l3	l4	b	b1	b2	d	d1	d2	r	r1	r2	r3	r4	r5
0,5 x 3,5	0	55	32	10	17	2	10	10	4,0	15	14	8	10	19	9	15,0	4	6
0,8 x 5,5	1	80	40	12	20	2	11	11	4,0	18	17	8	12	22	9	20,0	5	6
1,2 x 8,0	2	90	45	15	22	2	15	15	5,0	22	21	12	16	30	10	22,0	7	7
1,6 x 10,0	3	100	50	16	36	6	19	18	6,0	25	24	17	18	60	18	28,0	8	8
2,0 x 13,0	4	110	60	20	45	7	23	20	6,0	28	27	21	25	90	20	35,5	11	9

Размеры рукояток для отверток типа 2, исполнений 5, 6, 7

5. Гарантии изготовителя

<*> Размеры для справок.

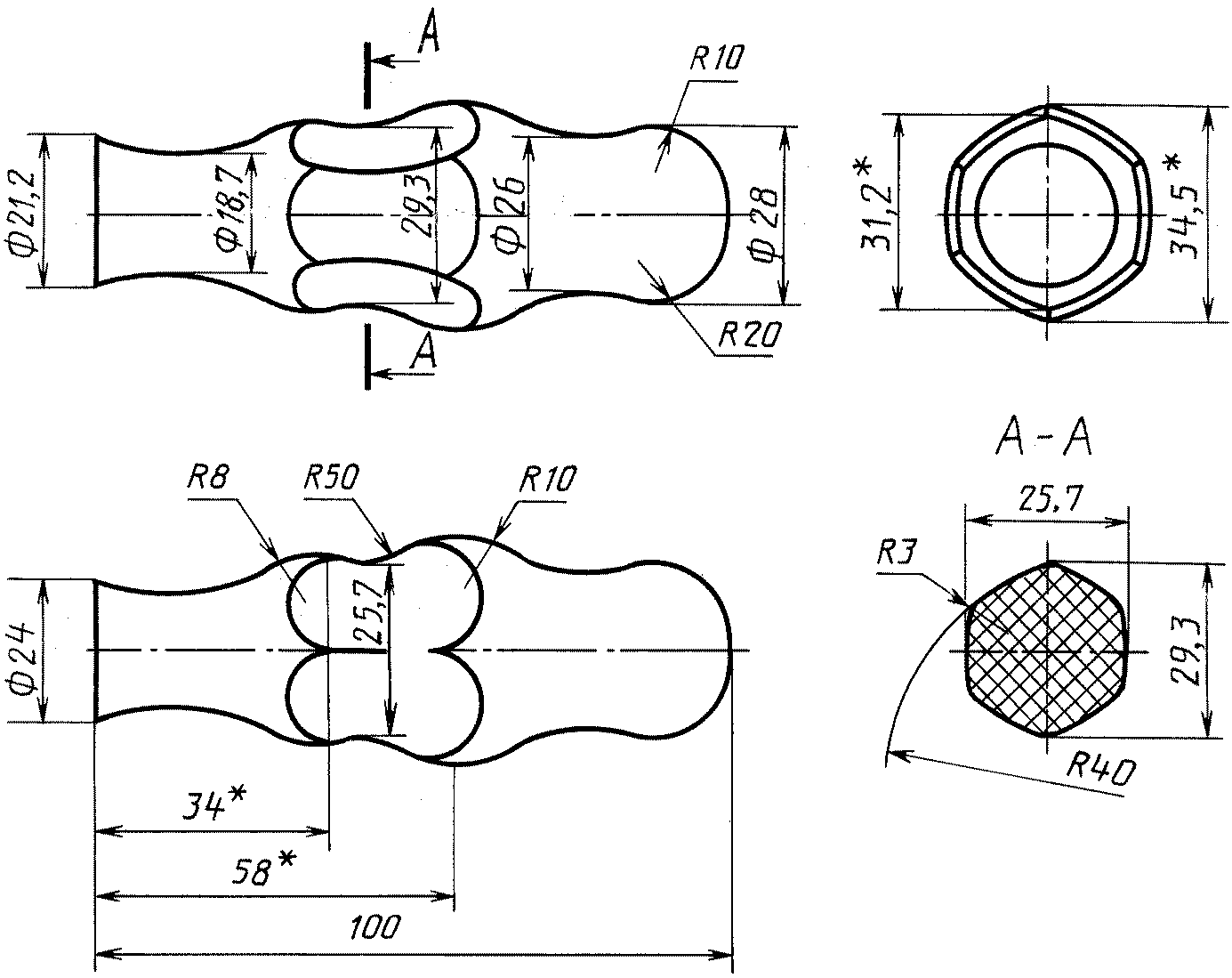

Черт. 12

5. Гарантии изготовителя

Черт. 13

Размеры насечки и место ее расположения
на отвертках с прямым шлицем типа 2

5. Гарантии изготовителя

<*> t — размер по ГОСТ 24437.

Черт. 14
