ГОСТ 10753-86 (СТ СЭВ 1017-86). Государственный стандарт Союза ССР. Шлицы крестообразные для винтов и шурупов. Размеры и методы контроля
(утв. и введен в действие Постановлением Госстандарта СССР от 19.12.1986 № 4115)
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 19 декабря 1986 г. № 4115
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ШЛИЦЫ КРЕСТООБРАЗНЫЕ ДЛЯ ВИНТОВ И ШУРУПОВ
Cross recesses for screws and wood screws. Dimensions and control methods
ГОСТ 10753-86 (СТ СЭВ 1017-86)
1 января 1988 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Всесоюзным Научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ).
Исполнители: В.Ф. Курочкин, канд. техн. наук; Л.А. Коноров, канд. техн. наук; А.В. Громак, Л.П. Пантелеева.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19 декабря 1986 г. № 4115.
3. Срок первой проверки 1996 г.; периодичность проверки 5 лет.
4. Стандарт полностью соответствует СТ СЭВ 1017-86.
5. Стандарт полностью соответствует международному стандарту ИСО 4757-83.
7. Переиздание. Ноябрь 1987 г.
Настоящий стандарт распространяется на крестообразные шлицы типов H и Z для головок винтов и шурупов и устанавливает размеры шлицев, метод измерения глубины вхождения калибра в шлиц и размеры калибра для контроля шлицев.
1. РАЗМЕРЫ
1.1. Размеры крестообразных шлицев типа H должны соответствовать указанным на черт. 1 и в табл. 1.
| Номер шлица | b -0,03 | e | g +0,05 | f | r (номин) | t 1 (справ) | альфа -15' | бета +15' | ||
| не более | не менее | не более | не менее | |||||||
| 0 | 0,61 | 0,36 | 0,26 | 0,81 | 0,36 | 0,31 | 0,3 | 0,22 | - | 7° |
| 1 | 0,97 | 0,46 | 0,41 | 1,27 | 0,56 | 0,51 | 0,5 | 0,34 | 138° | 7° |
| 2 | 1,47 | 0,84 | 0,79 | 2,29 | 0,74 | 0,66 | 0,6 | 0,61 | 140° | 5°45' |
| 3 | 2,41 | 2,03 | 1,98 | 3,81 | 0,86 | 0,79 | 0,8 | 1,01 | 146° | 5°45' |
| 4 | 3,48 | 2,44 | 2,39 | 5,08 | 1,27 | 1,19 | 1 | 1,35 | 153° | 7° |
Примечание. Для шлица с номером 0 вместо угла \alpha должно быть скругление радиусом не менее 0,25 и не более 0,36 мм.
1.2. Размеры крестообразных шлицев типа Z должны соответствовать указанным на черт. 2 и в табл. 2.
Значения m устанавливают в стандартах на изделия конкретного типа
| Номер шлица | b -0,05 | f -0,025 | g -0,05 | r , 1 не более | r , 2 не более | j, не более | альфа +15' | бета -15' | гамма -15' | дельта -7' |
|---|---|---|---|---|---|---|---|---|---|---|
| 0 | 0,76 | 0,48 | 0,86 | 0,30 | 0,10 | 0,13 | 7° | 7°45' | 4°23' | 46° |
| 1 | 1,27 | 0,74 | 1,32 | 0,30 | 0,13 | 0,15 | 7° | 7°45' | 4°23' | 46° |
| 2 | 1,83 | 1,03 | 2,34 | 0,38 | 0,15 | 0,15 | 5°45' | 6°20' | 3° | 46° |
| 3 | 2,72 | 1,42 | 3,86 | 0,51 | 0,25 | 0,20 | 5°45' | 6°20' | 3° | 56°15' |
| 4 | 3,96 | 2,16 | 5,08 | 0,64 | 0,38 | 0,20 | 7° | 7°45' | 4°23' | 56°15' |
2. МЕТОДЫ КОНТРОЛЯ
2.1. Размеры шлицев контролируют комплексным калибром путем измерения глубины вхождения калибра в шлиц.
Глубину вхождения калибра в шлиц указывают в стандартах на крепежные изделия конкретного типа.

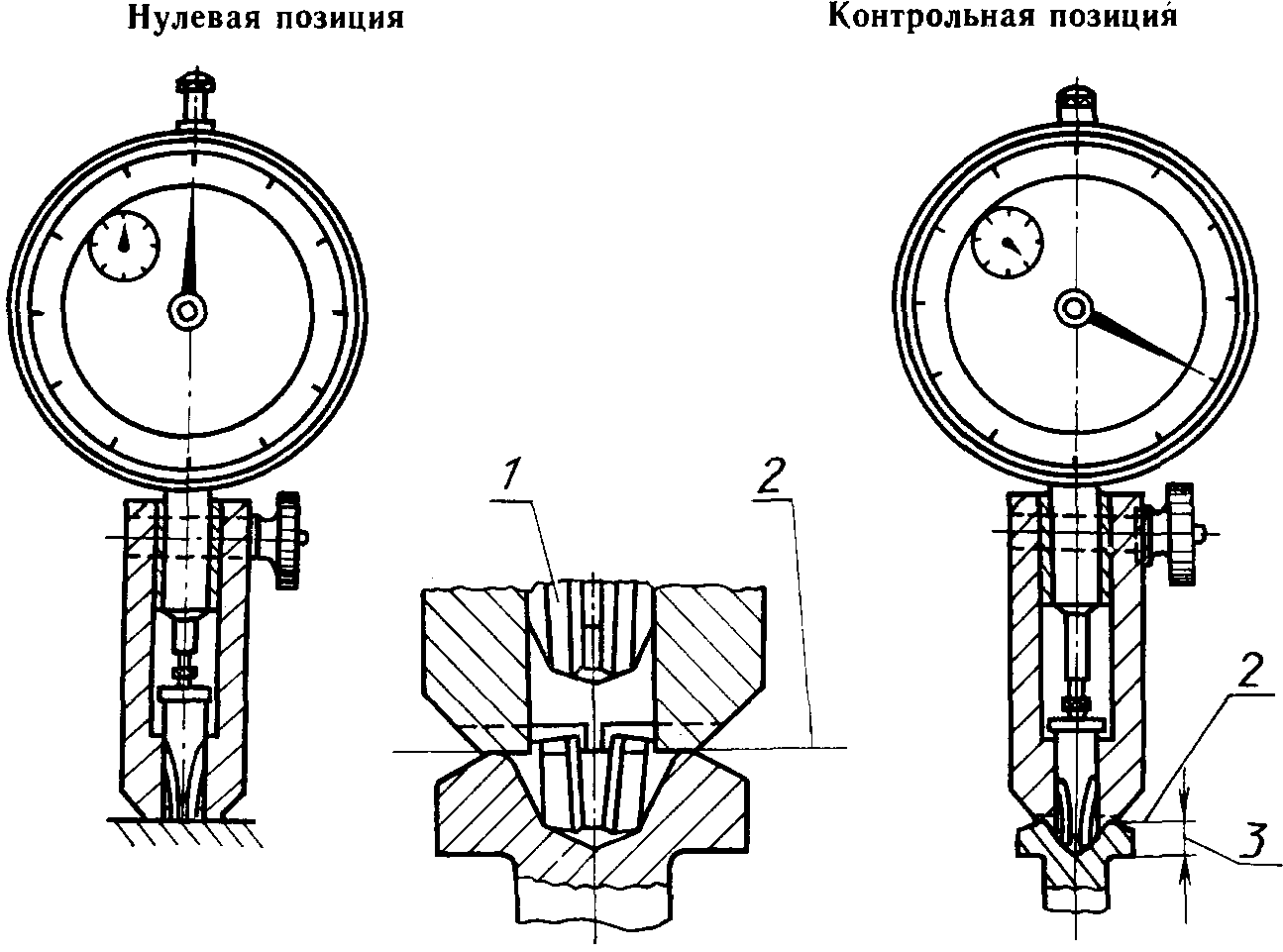

Глубину вхождения калибра в шлиц измеряют при помощи глубиномера (черт. 3). Конец калибра идентичен концу соответствующей отвертки. Втулка служит для направления калибра и для фиксации соответствующей контрольной плоскости. Контрольная плоскость проходит через точки пересечения выступов шлица с верхней поверхностью головки. Опорную плоскость фиксируют при помощи опорных выступов втулки.
Глубину вхождения калибра в шлиц измеряют от контрольной плоскости при помощи измерительного прибора с круговой шкалой. Нулевая позиция глубиномера может быть установлена на плоской поверхности.
2.2. Размеры конца калибра для контроля крестообразного шлица типа H должны соответствовать указанным на черт. 4 и в табл. 3.
| Номер калибра | b -0,025 | g +0,025 | d +0,13 | e -0,025 | f -0,06 | l , 1 не менее | альфа +15' | бета -15' |
|---|---|---|---|---|---|---|---|---|
| 0 | 0,64 | 0,813 | 0,25 | 0,315 | 0,31 | 3,17 | - | 7° |
| 1 | 1,001 | 1,27 | 0,38 | 0,513 | 0,51 | 3,17 | 138° | 7° |
| 2 | 1,539 | 2,286 | 0,38 | 1,102 | 0,64 | 4,78 | 140° | 5°45' |
| 3 | 2,497 | 3,81 | 0,38 | 2,098 | 0,79 | 7,14 | 146° | 5°45' |
| 4 | 3,574 | 5,08 | 0,38 | 2,738 | 1,12 | 8,74 | 153° | 7° |
Примечание. Для калибра с номером 0 вместо угла \alpha должно быть скругление радиусом r = (0,25 +/- 0,025) мм.

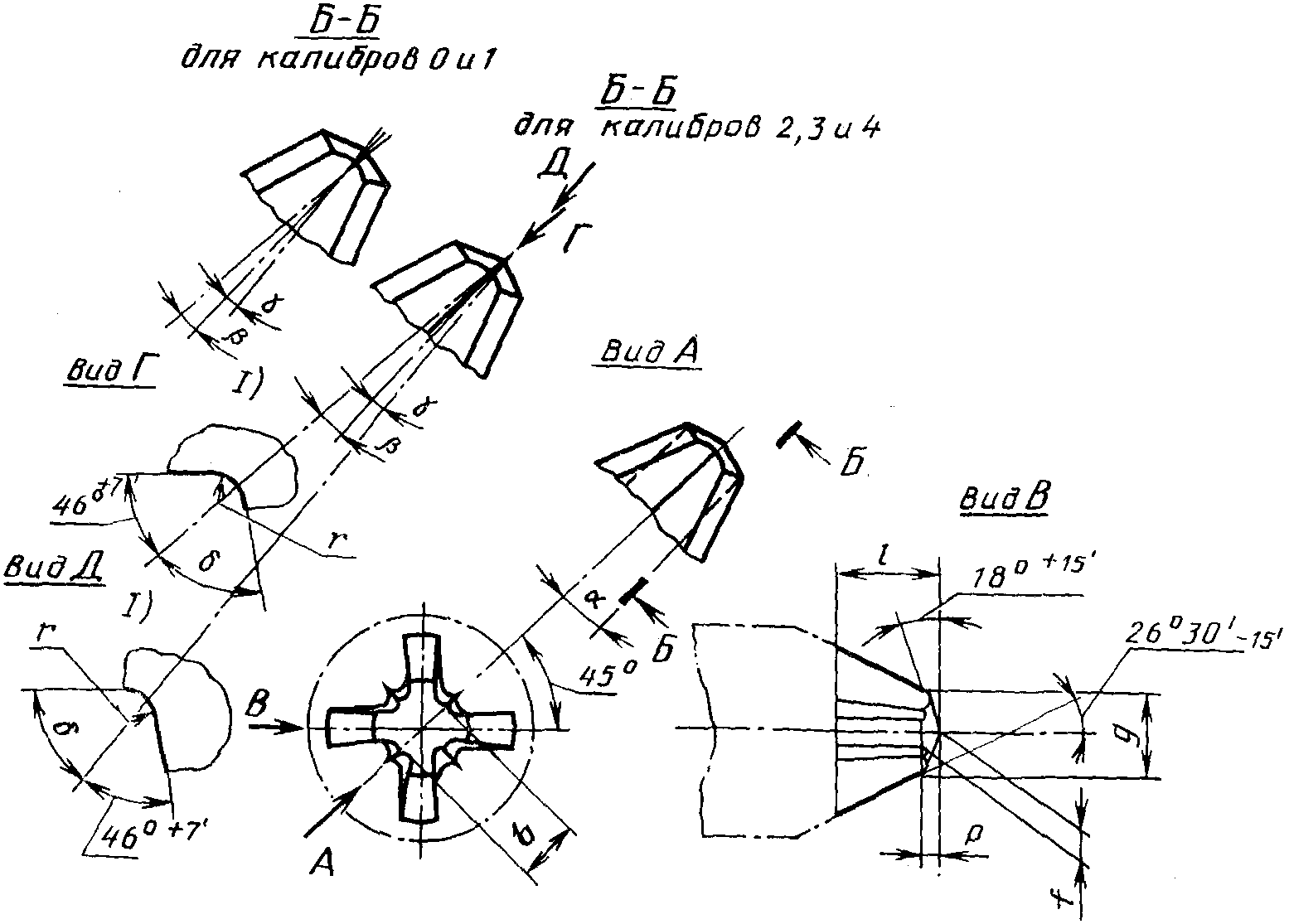

2.3. Размеры конца калибра для контроля крестообразного шлица типа Z должны соответствовать указанным на черт. 5 и в табл. 4.
| Номер калибра | b | f | g | l , 1 | p | r | альфа -6' | бета +6' | гамма +6' | дельта +7' | |||||
| не более | не менее | не более | не менее | не более | не менее | не менее | не более | не менее | не более | не менее | |||||
| 0 | 0,711 | 0,673 | 0,445 | 0,420 | 0,915 | 0,890 | 3,17 | 0,077 | 0,064 | 0,1 | 0,08 | 7° | 7°45' | 4°23' | 46° |
| 1 | 1,112 | 1,074 | 0,698 | 0,673 | 1,397 | 1,372 | 3,17 | 0,166 | 0,153 | 0,13 | 0,1 | 7° | 7°45' | 4°23' | 46° |
| 2 | 1,702 | 1,664 | 0,990 | 0,965 | 2,438 | 2,413 | 4,78 | 0,331 | 0,318 | 0,2 | 0,15 | 5°45' | 6°20' | 3° | 46° |
| 3 | 2,591 | 2,553 | 1,372 | 1,346 | 3,962 | 3,937 | 7,14 | 0,585 | 0,572 | 0,31 | 0,2 | 5°45' | 6°20' | 3° | 56°15' |
| 4 | 3,861 | 3,823 | 2,083 | 2,057 | 5,182 | 5,157 | 8,74 | 0,788 | 0,772 | 0,51 | 0,36 | 7° | 7°45' | 4°23' | 56°15' |
