Постановлением Госстандарта СССР от 12 октября 1982 г. № 3945
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ
ПАРАМЕТРЫ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ
Products of wood and wooden materials.
Parameters of surface roughness
ГОСТ 7016-75
Постановлением Государственного комитета СССР по стандартам от 12 октября 1982 г. № 3945 срок введения установлен с 01.07.1983.
Снято ограничение срока действия Постановлением Госстандарта СССР от 16.06.1987 № 2075.
Переиздание (январь 1994 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 9-87).
1. Настоящий стандарт распространяется на древесину и продукцию из древесины (пиломатериалы, фанеру, шпон, древеснослоистые пластики, древесностружечные и древесноволокнистые плиты и изделия из них), не имеющих защитно-декоративных покрытий, и устанавливает номенклатуру параметров шероховатости поверхности, их числовые значения и общие указания по нормированию. Стандарт должен применяться при разработке нормативно-технической документации на конкретную продукцию.
(Измененная редакция, Изм. № 1).
2. Шероховатость поверхности древесины и древесных материалов характеризуется числовыми значениями параметров неровностей (риски, неровности разрушения, неровности упругого восстановления, волнистость, а также структурные неровности поверхностей плит, спрессованных из древесных частиц) и наличием или отсутствием ворсистости и мшистости на обработанных поверхностях.
3. Требования к шероховатости поверхности не включают требований к механическим повреждениям и порокам в виде резко выделяющихся отдельных неровностей (царапин, выколов и др.).
4. Требования к шероховатости поверхности устанавливаются без учета анатомических неровностей древесины.
При повышенных требованиях к качеству поверхности допускается устанавливать параметры шероховатости с учетом анатомических неровностей.
5. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из номенклатуры, приведенной в п. 6, его числового значения по п. 7 и базовых длин, на которых определяют параметры шероховатости, по п. 8.
6. Параметры шероховатости (один или несколько) выбираются из следующей номенклатуры:
Rm_{max} — среднее арифметическое высот отдельных наибольших неровностей на поверхности, вычисленное по формуле
где H_{maxj} — расстояние от высшей до низшей точки i-й наибольшей неровности (черт. 1);
n — число наибольших неровностей (не менее 5).
Rm — наибольшая высота неровностей профиля, вычисленная по формуле (черт. 2).
Rm = y_{\rho_{max}} + y_{\nu_{max}} ,
где y_{\rho_{max}} — расстояние от средней линии профиля до высшей точки профиля в пределах базовой длины;
y_{\nu_{max}} — расстояние от средней линии профиля до низшей точки профиля в пределах базовой длины;
Rz — высота неровностей профиля по десяти точкам при отсчете от базовой линии, вычисленная по формуле (черт. 2)
Rz = \frac{1}{5} (\sum_{i = 1}^{5} h_{max_{i}} - \sum_{i = 1}^{5} h_{min_{i}}) , (2)
или при отсчете от средней линии профиля, вычисляемой по формуле
где y_{\rho i} — высота i-го наибольшего выступа профиля;
y_{\nu i} — глубина i-й наибольшей впадины профиля,

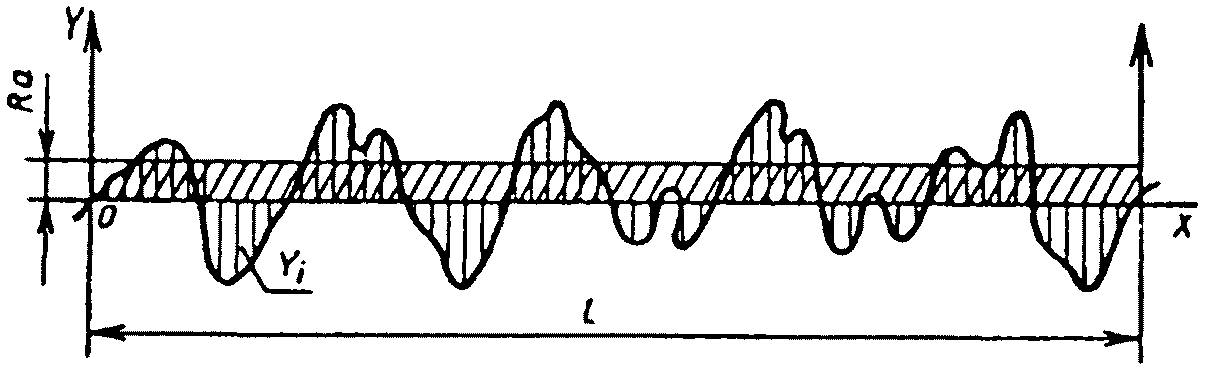

где Ra — среднее арифметическое абсолютных отклонений профиля, вычисленное по формуле (черт. 3)
Ra = \frac{1}{l} \int_{0}^{l} /y(x)/dx (3)
S_{z} — средний шаг неровностей профиля по впадинам, вычисленный по формуле (черт. 2)
S_{z} = \frac{1}{n\prime} \sum_{i = 1}^{n} S_{z_{i}}
y_{i} — отклонение профиля от средней линии;
l — базовая длина; h_{max_{i}} — расстояние от высшей
точки i-го наибольшего выступа до линии, эквидистантной
средней и непересекающей профиль; h_{min_{i}} — расстояние
от низшей точки i-ой наибольшей впадины до линии,
эквидистантной средней и непересекающей профиль;
S_{z_{i}} — шаг i-ой неровности по впадинам;
m — средняя линия профиля
где S_{z_{i}} — шаг i-ой неровности по впадинам;
n — число шагов неровностей по впадинам.
Примечание. Параметр S_{z} является вспомогательным и применяется совместно с одним из параметров R_{z} или R_{a} .
Рекомендуемые границы применения параметров по видам обработки приведены в Приложении 2.
(Измененная редакция, Изм. № 1).
7. Числовые значения параметров шероховатости Rm_{max} , Rm, Rz, Ra и S_{z} (наибольшие, номинальные значения или диапазоны значений) должны выбираться из табл. 1 - 3.
Значение параметров Rm , Rz, Rm max
- <a id="p100054"></a>1000 100 10,0
---
- <a id="p100055"></a>800 80 8,0
---
- <a id="p100056"></a>630 63 6,3
---
- <a id="p100057"></a>500 50 5,0
--
- <a id="p100058"></a>400 40 4,0
---
- <a id="p100059"></a>320 32 3,2
---
- <a id="p100060"></a>250 25 2,5
--
- <a id="p100061"></a>200 20 -
---
Примечание. Подчеркнутые являются предпочтительными значениями.
40 4,0 - 32 3,2 -
---
20 2,0 - 16,0 1,6 -
---
Примечание. Подчеркнутые являются предпочтительными значениями.
- <a id="p100082"></a>10,0 1,00 0,10
- <a id="p100083"></a>8,0 0,80 0,08
- <a id="p100084"></a>6,3 0,63 0,06
- <a id="p100085"></a>5,0 0,50 0,05
- <a id="p100086"></a>4,0 0,40 0,04
- <a id="p100087"></a>3,2 0,32 0,032
- <a id="p100088"></a>2,5 0,25 0,025
- <a id="p100089"></a>2,0 0,20 -
- <a id="p100090"></a>1,6 0,16 -
8. Числовые значения параметров шероховатости Rm, Rz и Ra должны определяться на базовых длинах l, устанавливаемых из соотношения значений параметров и базовой длины, приведенных в табл. 4 и 5.
Соотношение значений параметров Rm, Rz и базовой длины l
| Rm, Rz, мкм | l, мм |
|---|---|
| От 2,5 до 16 « 16 » 50 « 51 » 160 « 161 » 500 | 0,8 2,5 8 25 |
Соотношение значений параметра Ra и базовых длин l
| Ra, мкм | l, мм |
|---|---|
| От 0,5 до 3,2 « 3,3 » 12,5 « 12,6 » 100 | 0,8 2,5 8,0 |
При определении параметра Rm_{max} измерение H_{max} выполняется в пределах шага каждой из выбранных наибольших неровностей.
(Измененная редакция, Изм. № 1).
9. В технической документации на чертежах на детали и изделия при указании значений параметров должны быть оговорены случаи, когда ворсистость и мшистость на поверхности не допускаются.
10. Обозначения шероховатости поверхности на чертежах должны выполняться по ГОСТ 2.309-73.
11. Термины, используемые в стандарте, и их определения приведены в Приложении 1 и ГОСТ 2789-73.
12. Методы определения параметров шероховатости — по ГОСТ 15612-85.
(Введен дополнительно, Изм. № 1).
Приложение 1
Справочное
| Термин | Определение |
|---|---|
| 1. Анатомические неровности древесины | Неровности обработанной поверхности древесины, образованные вскрытыми полостями сосудов или клеток |
| 2. Структурные неровности | Неровности поверхности плит и деталей, спрессованных из древесных частиц со связующим или без него, обусловленные формой, размерами и расположением этих частиц на поверхности |
| 3. Неровности упругого восстановления | Неровности, образующиеся в результате неодинаковой величины упругого восстановления после обработки режущим инструментом поверхностного слоя древесины на участках различной плотности и твердости |
| 4. Неровности разрушения древесины | Неровности, образующиеся в результате выколов и вырывов пучков волокон древесины |
| 5. Риски | По ГОСТ 2140-81 |
| 6. Волнистость | По ГОСТ 2140-81 |
| 7. Ворсистость | По ГОСТ 2140-81 |
| 8. Мшистость | По ГОСТ 2140-81 |
| 9. Выступ профиля | По ГОСТ 25142-82 |
| 10. Впадина профиля | По ГОСТ 25142-82 |
(Измененная редакция, Изм. № 1).
Рекомендуемое
| Материал, изделие и способ | Значения параметров | ||||
| обработки | Параметр Rm , мкм | Параметры профиля | |||
| max | Rm, мкм | Rz, мкм | Ra, мкм | S , мм z | |
| Пиломатериалы хвойных пород после рамного распила | 500 — 1600 | - | - | - | - |
| Пиломатериалы лиственных пород после рамного распила | 320 — 1000 | - | - | - | - |
| Пиломатериалы после пиления дисковыми пилами | 40 — 800 | - | - | - | - |
| Шпон лущеный | 50 — 320 | - | - | - | - |
| Шпон строганый Древесина массивная, продольное фрезирование Древесина и шпон шлифованные | 32 — 500 — - | - 16 — 250 250 — 12,5 | - 16 — 250 10 — 160 | - — 2,5 — 16 | - 2,5 — 12,5 |
| Древесностружечные плиты шлифованные Древесностружечные плиты нешлифованные | - - | 12,5 — 500,0 12,5 — 630,0 | 10 — 400 10 — 400 | 2,5 — 12,5 2,5 — 16,0 | 0,1 — 2,5 |
| Древесноволокнистые плиты шлифованные Древесноволокнистые плиты нешлифованные | - - | 8,0 — 32 10 — 40 | 6,3 — 16,0 8 — 20 | 0,5 — 1,6 0,6 — 3,2 | 0,125 — 3,2 |
(Измененная редакция, Изм. № 1).
