Введен в действие
Постановлением Госстандарта РФ

от 25 января 1996 г. № 33

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ОТВЕРТКИ СЛЕСАРНО-МОНТАЖНЫЕ. РАБОЧАЯ ЧАСТЬ ОТВЕРТОК ДЛЯ ВИНТОВ И ШУРУПОВ С ПРЯМЫМ ШЛИЦЕМ

РАЗМЕРЫ

Screwdrivers for fitting and assembling. Blades of screwdrivers for slotted screws and woodscrews. Dimensions

ГОСТ 24437-93

Группа Г24

ОКС 25.140;

ОКП 39 2660

Дата введения

1 июля 1996 года

1. Разработан Российской Федерацией.

Внесен Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации 15.04.1994 (отчет Технического секретариата № 2).

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Армения	Армгосстандарт
Республика Беларусь	Белстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Туркменистан	Туркменглавгосинспекция
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Настоящий стандарт соответствует международному стандарту ИСО 2380-89 «Отвертки для винтов со шлицевой головкой. Часть I. Рабочие концы ручных и механизированных отверток» в части размеров рабочей части отверток.

4. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 25 января 1996 г. № 33 межгосударственный стандарт ГОСТ 24437-93 введен непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1996 г.

5. Взамен ГОСТ 24437-80.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает форму и размеры рабочей части ручных и механизированных отверток для винтов и шурупов с прямым шлицем.

Требования стандарта являются обязательными.

2. ФОРМА И РАЗМЕРЫ РАБОЧЕЙ ЧАСТИ ОТВЕРТОК

2.1 Рабочая часть ручных отверток должна изготовляться следующих типов и исполнений:

1 — прямой бочкообразной формы;

2 — с параллельными плоскостями;

3 — клинообразной формы для винтов с головкой (исполнений A и B);

4 — клинообразной формы для винтов без головки;

5 — клинообразной формы для круглых гаек со шлицем на торце (исполнений A и B);

6 — клинообразной формы (исполнений A и B).

2.2. Рабочая часть механизированных отверток должна изготовляться типа 6 (исполнение C).

2.3. Основные размеры рабочей части отверток типов 1 и 2 должны соответствовать указанным на рисунке 1 и в таблице 1, типов 3 и 4 - на рисунке 2 и в таблице 2, типа 5 - на рисунке 3 и в таблице 3, типа 6 исполнений A и B — на рисунке 4 и в таблице 4, типа 6 исполнения C — на рисунке 4 и в таблице 5.

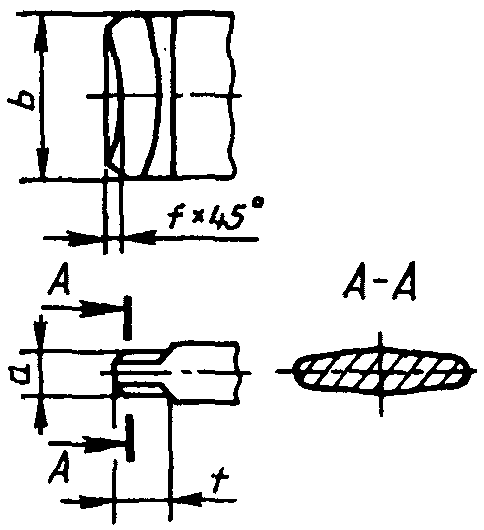

Тип 1

2. Форма и размеры рабочей части отверток

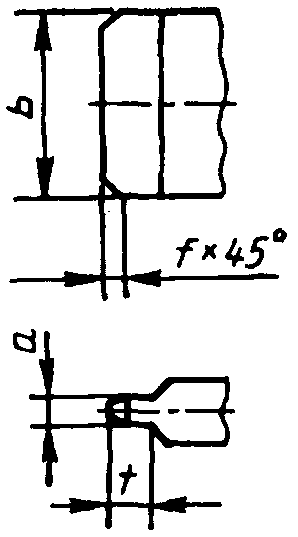

Тип 2

2. Форма и размеры рабочей части отверток

Рисунок 1

Таблица 1

Размеры в мм

a		b h16	f	t, не менее
Номин.	Пред. откл.	b h16	f	t, не менее
0,25	+0,06 -0,04	1,7	0,3	0,5
0,30		2,0		0,5
0,40		2,5		0,7
0,50		3,5		1,0
0,60		4,0		1,1
0,80		5,5	0,6	1,6
1,00		6,5		2,0
1,20	+0,06 -0,08	8,0		2,3
1,60		10,0	0,9	2,7
2,00		13,0	1,0	3,6
2,50		16,0	1,1	4,5
3,00		18,0		6,0
4,00	+0,07 -0,11	23,0		8,0
5,00	+0,07 -0,23	28,0		9,0

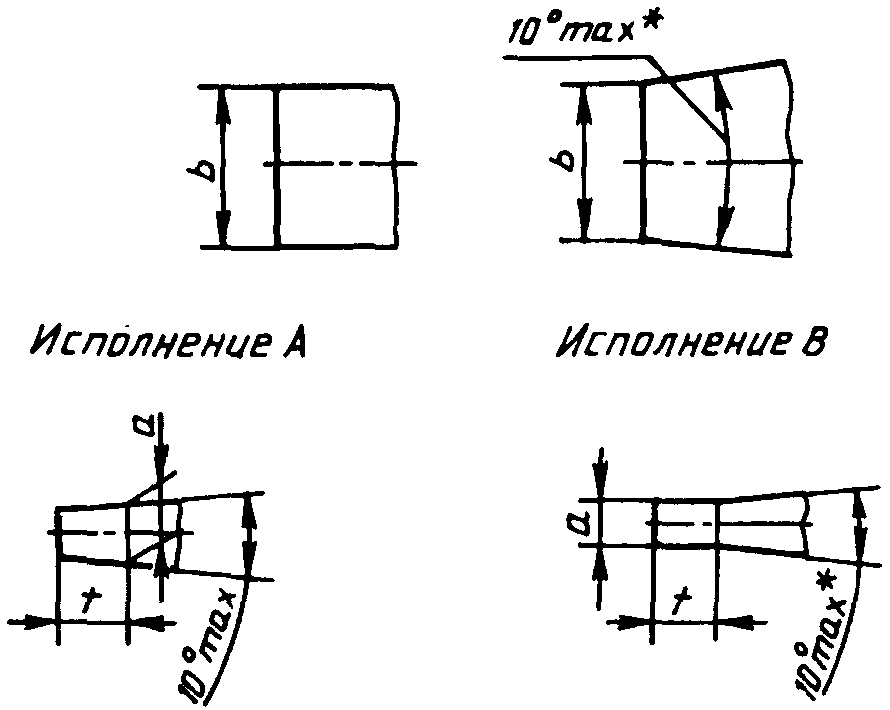

Тип 3

2. Форма и размеры рабочей части отверток

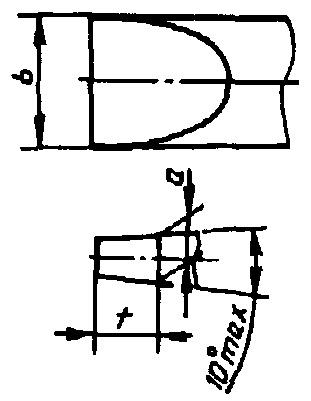

Тип 4

2. Форма и размеры рабочей части отверток

Рисунок 2

<*> Размер для справок.

Таблица 2

Размеры в мм

a		b h16 для типов		t, не менее
Номин.	Пред. откл.	3	4	тип 3 исполнений		тип 4
Номин.	Пред. откл.	3	4	A	B	тип 4
0,25	+0,06 -0,04	1,7	0,8	0,10	0,35	0,10
0,30		2,0	-	0,10	0,35	0,10
0,40		2,5	1,6	0,15	0,40	0,15
0,50		3,5	2,3	0,20	1,00	0,20
0,60		4,0	2,8	0,25	1,00	0,25
0,80		5,5	3,5	0,40	1,10	0,40
1,00		6,5	4,5	0,60	1,20	0,60
1,20	+0,06 -0,08	8,0	6,0	0,60	1,90	0,60
1,60		10,0	8,0	0,75	2,0	0,75
2,00		13,0	9,0	1,20	2,20	1,20
2,50		16,0	11,0	1,60	2,40	1,60
3,00		18,0	13,0	2,50	2,60	2,50
4,00	+0,07 -0,11	23,0	-	2,80	2,90	2,80
5,00	+0,07 -0,23	28,0	-	3,20	3,30	3,20

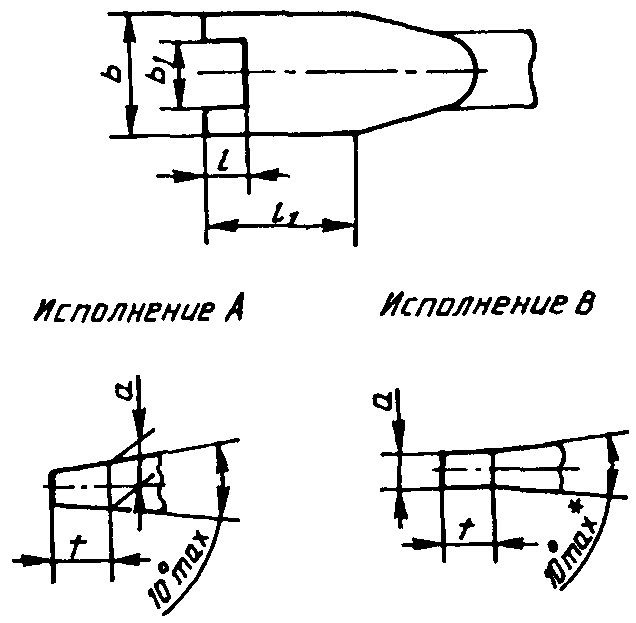

Тип 5

2. Форма и размеры рабочей части отверток

Рисунок 3

<*> Размер для справок.

Таблица 3

Размеры в мм

Исполнение	a		b h16	b 1 H12	t	l	l 1
Исполнение	Номин.	Пред. откл.	b h16	b 1 H12	t	Не менее
A	0,3	+0,06 -0,04	3,2	1,2	0,4	1,6	8
A	0,5		4,0	1,6	0,6	2,0	8
A; B	1,0		4,5	2,0	0,7	2,5	12
	1,0		6,3	2,5	0,7	3,2
	1,2	+0,06 -0,08	6,3	3,2	0,9	4,0
	1,4		10,0	4,0	1,3	5,0
	2,0		10,0	5,0	1,5	6,3	16
	2,8		12,0	6,3	2,3	8,0	16
	3,0		16,0	8,0	3,0	10,0	20
	3,5		20,0	10,0	3,5	12,0	20

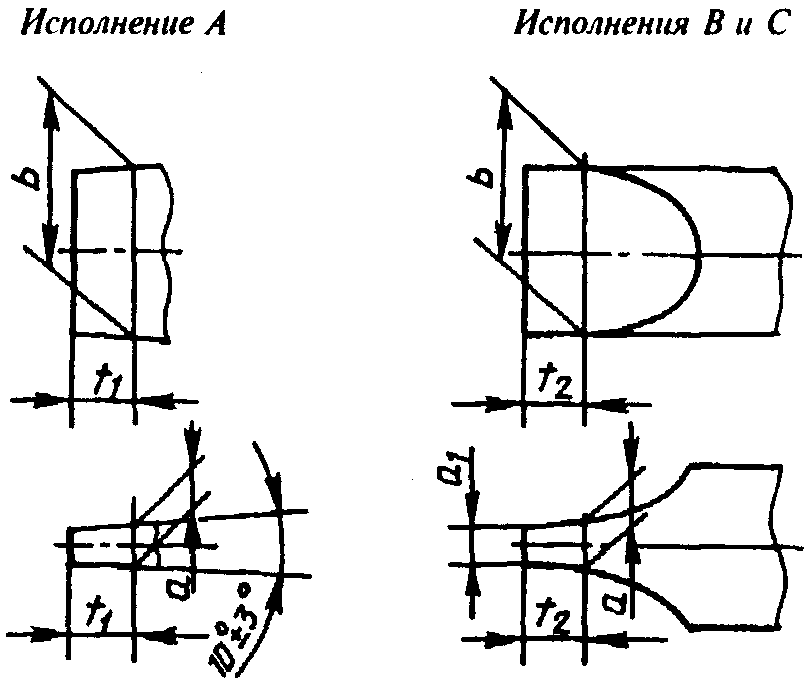

Тип 6

2. Форма и размеры рабочей части отверток

Рисунок 4

Таблица 4

Размеры в мм

a		b h13	t 1	a <*>, 1 не менее	t 2
Номин.	Пред. откл.
0,4	+0,06 -0,02	2	0,2	0,3	0,7
		2,5
0,5		3	0,3	0,4	0,9
0,6		3,5	0,4	0,5	1,1
0,8	+0,06 -0,04	4	0,5	0,6	1,4
1		5,5	0,6	0,8	1,8
1,2		6,5	0,7	1	2,2
		8
1,6	+/- 0,06	8	1	1,3	2,9
		10
2		12	1,2	1,6	3,6
2,5		14	1,5	2	4,5

<*> a_{1} \leq a .

Таблица 5

Размеры в мм

a		b		a <*>, 1 не менее	t 2
Номин.	Пред. откл.	Номин.	Пред. откл.
0,4	k10 (+0,04)	2	h11	0,3	0,7
		2,5
0,5		3		0,4	0,9
		4
0,6		3,5		0,5	1,1
		4,5
0,8		4		0,6	1,4
		5,5
1		5,5		0,8	1,8
1,2	js11 (+/- 0,03)	6,5	h12	1	2,2
		8
1,6		8		1,3	2,9
		10
2		12		1,6	3,6
2,5		14		2	4,5

<*> a_{1} \leq a .

Приложение А

(справочное)

СООТВЕТСТВИЕ НАСТОЯЩЕГО СТАНДАРТА

МЕЖДУНАРОДНОМУ СТАНДАРТУ ИСО 2380-89

Типы и размеры рабочей части отверток для винтов и шурупов с прямым шлицем, установленные в настоящем стандарте, полностью соответствуют требованиям международного стандарта ИСО 2380-89 в части размеров.

В настоящем стандарте дополнительно по отношению к стандарту ИСО 2380-89 регламентированы размеры рабочей части отверток прямой бочкообразной формы, с параллельными плоскостями, клинообразной формы для винтов без головки и клинообразной формы для круглых гаек со шлицем на торце.
