ГОСТ 12707-77. Межгосударственный стандарт. Грунтовки фосфатирующие. Технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 29.04.1977 № 1104)
(ред. от 01.10.1987)
Внимание
Документ утратил силу с 01.08.2026 в связи с изданием Приказа Росстандарта от 09.06.2026 № 639-ст. Взамен введен в действие ГОСТ 12707-2026. Документ утратил силу с 01.08.2026 в связи с изданием Приказа Росстандарта от 09.06.2026 № 639-ст. Взамен введен в действие ГОСТ 12707-2026. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1978. Взамен ГОСТ 12707-67, ГОСТ 5.1414-72.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 12707-77"]:::rst click n0 "https://bukva.ai/docs/gost-12707-77" "ГОСТ 12707-77. Межгосударственный стандарт. Грунтовки фосфатирующие. Технические условия (утв. и введен в действие Постановлением Госстандарта СССР от 29.04.1977 N 1104)" n1["ГОСТ 12707-2026"]:::doc click n1 "https://bukva.ai/docs/standart-gost-12707-2026" "ГОСТ 12707-2026. Межгосударственный стандарт. Грунтовки фосфатирующие ВЛ-02 и ВЛ-023. Технические условия (введен в действие Приказом Росстандарта от 09.06.2026 N 639-ст)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие Постановлением Государственного
комитета СССР по стандартам
от 29 апреля 1977 г. № 1104
Дата введения 1 июля 1978 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством химической промышленности.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29 апреля 1977 г. № 1104.
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта |
|---|---|
| ГОСТ 12.3.005-75 | 6.2 |
| ГОСТ 12.4.021-75 | 6.3 |
| ГОСТ 12.4.103-83 | 6.5 |
| ГОСТ 1770-74 | 3.4, 3.5.1 |
| ГОСТ 4328-77 | 3.5.1 |
| ГОСТ 4765-73 | 1.9 |
| ГОСТ 5799-78 | 4.2 |
| ГОСТ 6128-81 | 3.8 |
| ГОСТ 6589-74 | 1.4 |
| ГОСТ 6613-86 | 3.6.1 |
| ГОСТ 6709-72 | 3.5.1 |
| ГОСТ 6806-73 | 1.9 |
| ГОСТ 8420-74 | 1.9 |
| ГОСТ 8832-76 | 3.6.1 |
| ГОСТ 9880-76 | 4а.2 |
| ГОСТ 9949-76 | 4а.2 |
| ГОСТ 9980.1-86 | 2.1 |
| ГОСТ 9980.2-86 | 3.1 |
| ГОСТ 9980.3-86 | 4.1 |
| ГОСТ 9980.4-2002 | 4.1 |
| ГОСТ 9980.5-86 | 4.1 |
| ГОСТ 12708-77 | 4а.2 |
| ГОСТ 14192-96 | 4.4 |
| ГОСТ 14710-78 | 4а.2 |
| ГОСТ 15140-78 | 1.9 |
| ГОСТ 16523-97 | 3.6.2 |
| ГОСТ 17537-72 | 1.4 |
| ГОСТ 18188-72 | 4а.2 |
| ГОСТ 18300-87 | 3.5.1 |
| ГОСТ 18573-86 | 4.2 |
| ГОСТ 18995.1-73 | 1.5 |
| ГОСТ 19007-73 | 1.9 |
| ГОСТ 19433-88 | 4.4 |
| ГОСТ 21631-76 | 3.6.2 |
| ГОСТ 25336-82 | 3.5.1 |
5. Ограничение срока действия снято по протоколу N (2-92) Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93).
6. Издание (июнь 2005 г.) с Изменениями № 1, 2, утвержденными в феврале 1983 г., октябре 1987 г. (ИУС 6-83, 1-88), Поправкой (ИУС 8-2004).
Настоящий стандарт распространяется на фосфатирующие грунтовки, представляющие собой смесь двух компонентов — основы и кислотного разбавителя.
Основа грунтовок представляет собой суспензию пигментов и наполнителя в растворе поливинилбутираля и идитольной смолы или без нее в смеси летучих органических растворителей.
Кислотный разбавитель представляет собой спиртовой раствор ортофосфорной кислоты.
Фосфатирующие грунтовки предназначаются для грунтования металлических поверхностей, для защиты металла при межоперационном хранении, а также вместо фосфатирования и оксидирования.
Показатели технического уровня, установленные настоящим стандартом, предусмотрены для высшей категории качества.
1. МАРКИ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. В зависимости от рецептуры и назначения фосфатирующие грунтовки выпускают марок, указанных в табл. 1а.
(Измененная редакция, Изм. № 1).
1.2. Срок выдержки грунтовочного покрытия до последующего нанесения лакокрасочных материалов для грунтовки марки ВЛ-02 — не более 14 сут, марки ВЛ-023 — не более 6 мес, минимальный срок выдержки — 30 мин.
1.3. Фосфатирующие грунтовки должны изготовляться в соответствии с требованиями настоящего стандарта по рецептуре и регламенту, утвержденным в установленном порядке.
1.4. По физико-химическим показателям основа грунтовок должна соответствовать нормам, указанным в табл. 1.
| Наименование показателя | Норма для марки | Метод испытания | |
| ВЛ-02 | ВЛ-023 | ||
| 1. Массовая доля нелетучих веществ, % | 20 — 22 | 25 — 27 | По ГОСТ 17537 и по п. 3.2 настоящего стандарта |
| 2. Степень перетира, мкм, не более | 30 | 30 | По ГОСТ 6589 |
| 3. Плотность при (20 +/- 2) °C, г/см3 | 0,890 — 0,950 | 0,910 — 0,960 | По п. 3.3 |
1.5. По физико-химическим показателям кислотный разбавитель должен соответствовать нормам, указанным в табл. 2.
| Наименование показателя | Значение | Метод испытания |
|---|---|---|
| 1. Внешний вид | Прозрачная бесцветная жидкость без осадка и взвешенных частиц, не расслаивающаяся при хранении | По п. 3.4 |
| 2. Массовая доля ортофосфорной кислоты, % | 15,0 — 15,5 | По п. 3.5 |
| 3. Плотность при температуре (20 +/- 2) °C, г/см3 | 0,908 — 0,918 | По ГОСТ 18995.1, разд. 1 |
1.6. Фосфатирующие грунтовки должны изготовляться непосредственно перед применением смешением основы и кислотного разбавителя в соотношениях (по массе):
1.5, 1.6. (Измененная редакция, Изм. № 2).
1.7. В зависимости от температуры хранения срок годности готовых грунтовок должен соответствовать табл. 4.
| Температура, °C | Срок годности, ч |
|---|---|
| От минус 10 до плюс 10 | 24 |
| Св. плюс 10 до плюс 20 | 8 |
| Св. плюс 20 до плюс 30 | 6 |
| Св. плюс 30 до плюс 40 | 4 |
1.9. По физико-механическим показателям фосфатирующие грунтовки должны соответствовать требованиям и нормам, указанным в табл. 5.
| Наименование показателя | Значение для марки | Метод испытания | |
| ВЛ-02 | ВЛ-023 | ||
| 1. Внешний вид пленки | После высыхания грунтовка должна образовывать ровную, однородную, матовую или полуглянцевую лессирующую пленку зеленовато-желтого цвета | После высыхания грунтовка должна образовывать ровную, однородную, матовую пленку защитно-зеленого цвета | По п. 3.7 |
| Оттенок пленки не нормируется | |||
| 2. Условная вязкость по вискозиметру типа ВЗ с диаметром сопла 4 мм при температуре (20,0 +/- 0,5) °C, с | 20 — 35 | 20 — 40 | По ГОСТ 8420 |
| 3. Стабильность | Через 6 ч после изготовления вязкость грунтовки не должна изменяться более чем на 20% | По п. 3.8 | |
| 4. Разбавление грунтовок растворителями, %, не более: | По п. 3.9 | ||
| РФГ, 648, Р-6 | 20 | 30 | |
| толуол, ксилол | 20 | - | |
| 5. Время высыхания до степени 5 при температуре (20 +/- 2) °C, мин, не более | 15 | 15 | По ГОСТ 19007 |
| 6. Эластичность пленки при изгибе, мм, не более | 1 | 1 | По ГОСТ 6806 |
| 7. Прочность пленки при ударе по прибору типа У-1, см, не менее | 50 | 50 | По ГОСТ 4765 |
| 8. Адгезия пленки, баллы, не более | 1_{1} | 1_{1} | По ГОСТ 15140, разд. 4 |
(Измененная редакция, Изм. № 2, Поправка).
2. ПРАВИЛА ПРИЕМКИ
2.1 Правила приемки — по ГОСТ 9980.1.
(Измененная редакция, Изм. № 2).
3. МЕТОДЫ ИСПЫТАНИЙ
3.1 Отбор проб — по ГОСТ 9980.2.
3.2. Массовую долю нелетучих веществ в основе грунтовок определяют при (100 +/- 2) °C в течение 1 ч. Масса навески — (2,0 +/- 0,2) г.
3.1, 3.2. (Измененная редакция, Изм. № 2).
3.3 Определение плотности основы
3.3.1 Прибор

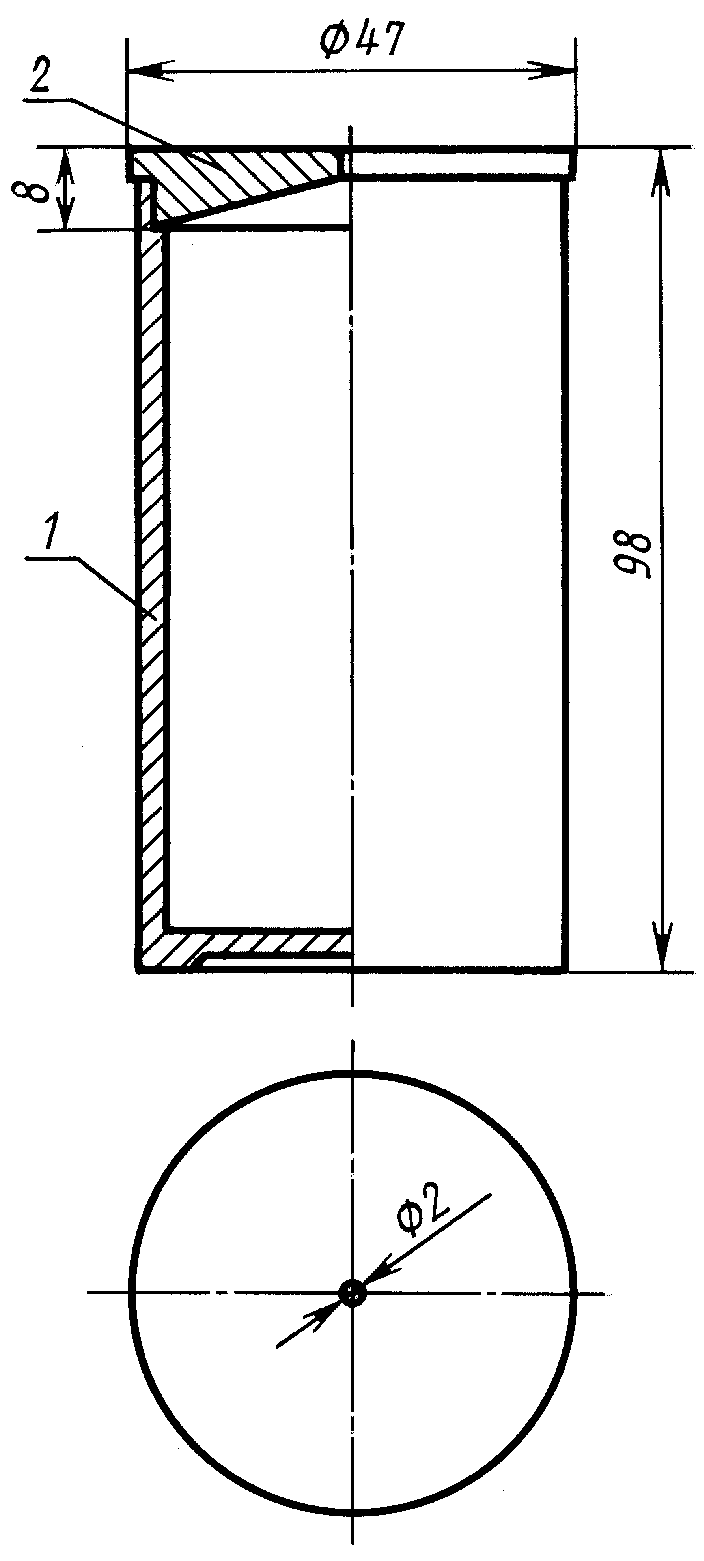

Прибор (см. чертеж) представляет собой дюралюминиевый стакан с крышкой. Крышка, плотно входящая в стакан до упора в торец, имеет коническую вытачку, которая предназначена для удаления избыточного количества испытуемого материала через центральное отверстие диаметром 2 мм. На внешней стороне дна стакана ставят клеймо, указывающее собственную массу стакана.
3.3.2 Проведение испытания
Стакан прибора вместимостью (100 +/- 0,2) см3 наполняют основой грунтовки и закрывают крышкой. Избыток грунтовки удаляют через центральное отверстие в крышке. Стакан вместе с крышкой взвешивают с погрешностью не более 0,01 г.
3.3.3 Обработка результатов
Плотность основы грунтовки (\rho) в г/см3 вычисляют по формуле
\rho = \frac{m_{2} - m_{1}}{100} ,
где m_{1} — масса прибора без основы грунтовки, г;
m_{2} — масса прибора с основой грунтовки, г.
За результат измерения принимают среднеарифметическое значение двух параллельных определений, допускаемое расхождение между которыми не должно превышать 0,1%.
3.4 Определение внешнего вида кислотного разбавителя
Внешний вид кислотного разбавителя определяют визуально. Кислотный разбавитель наливают в мерный цилиндр из бесцветного стекла вместимостью 100 см3 (ГОСТ 1770), рассматривают его в проходящем свете и отмечают отсутствие мути, расслаивания и взвешенных частиц.
3.5 Определение массовой доли ортофосфорной кислоты в кислотном разбавителе
3.5.1 Посуда, реактивы и растворы
Спирт этиловый ректификованный технический по ГОСТ 18300 высшего сорта;
бюретка вместимостью 25 см3 с ценой деления 0,1 см3;
цилиндр 1,3 — 50 по ГОСТ 1770;
колба Кн-1-100-29/32 по ГОСТ 25336;
натрия гидроокись по ГОСТ 4328, раствор концентрации с (NaOH) = 0,1 моль/дм3 (0,1 н.);
фенолфталеин (индикатор), спиртовой раствор с массовой долей фенолфталеина 1%;
вода дистиллированная по ГОСТ 6709.
3.5.2 Проведение испытания
0,5 — 1 г кислотного разбавителя, взвешенного с точностью до третьего десятичного знака, помещают в коническую колбу, добавляют 25 см3 дистиллированной воды и две капли фенолфталеина. Содержимое колбы тщательно перемешивают и титруют раствором едкого натра до появления бледно-розовой окраски, не исчезающей в течение 20 с.
3.5.3 Обработка результатов
Массовую долю ортофосфорной кислоты (X) в процентах вычисляют по формуле
где V — объем раствора гидроокиси натрия концентрации точно 0,1 моль/дм3, израсходованный на титрование, см3;
0,0049 — масса ортофосфорной кислоты, соответствующая 1 см3 раствора гидроокиси натрия концентрации точно 0,1 моль/дм3, г;
m — масса навески кислотного разбавителя.
За результат измерения принимают среднеарифметическое значение двух параллельных определений, допускаемое расхождение между которыми не должно превышать 0,05%.
3.5.1 — 3.5.3. (Измененная редакция, Изм. № 2).
3.6 Подготовка к испытанию грунтовок
3.6.1. Грунтовки для испытания готовят смешением основы с кислотным разбавителем в стеклянной, фарфоровой, эмалированной или другой кислотостойкой посуде в соотношении, указанном в п. 1.6 настоящего стандарта.
При определении адгезии на пластинках из алюминиево-магниевых сплавов смешение основы с кислотным разбавителем проводят в соотношении, указанном в п. 1.6 настоящего стандарта.
После приготовления грунтовки выдерживают в течение 30 мин и определяют условную вязкость, процент разбавления и стабильность.
Для определения остальных показателей грунтовки разбавляют растворителем РФГ до вязкости 16 — 20 с по вискозиметру ВЗ-246 (ВЗ-4), фильтруют через сито с сеткой № 008 к (ГОСТ 6613) или три слоя марли и наносят краскораспылителем в один слой на подготовленные пластинки по ГОСТ 8832, разд. 3.
Толщина пленки однослойного покрытия должна быть 8 — 10 мкм для грунтовки марки ВЛ-02 и 15 — 18 мкм для грунтовки марки ВЛ-023. Толщину пленки определяют магнитными и вихревыми толщиномерами, обеспечивающими основную погрешность +/- 5%, после высыхания пленки по режиму подпункта 5 табл. 5.
3.6.2. Внешний вид пленки, время высыхания, эластичность пленки при изгибе определяют на пластинках из черной горячекатаной жести размером 70 x 150 мм (20 x 150 мм — при определении эластичности пленки при изгибе), толщиной 0,25 — 0,28 мм.
Прочность пленки при ударе определяют на пластинках из стали марок 08кп и 08пс (ГОСТ 16523) размером 70 x 150 мм, толщиной 0,8 — 0,9 мм.
Адгезию определяют на пластинках из стали марок 08кп и 08пс (ГОСТ 16523) или на пластинках из сплавов марок Д16 и АМг6 (ГОСТ 21631) размером 70 x 150 мм.
Перед испытанием по показателям подпунктов 6, 7, 8 табл. 5 покрытия после высыхания выдерживают при (20 +/- 2) °C в течение 24 ч.
3.7 Определение внешнего вида пленки
Внешний вид пленки определяют визуально при естественном рассеянном свете после сушки при (20 +/- 2) °C в течение 15 мин.
3.8 Определение стабильности грунтовок
Стабильность грунтовок определяют по изменению вязкости после смешения основы с кислотным разбавителем в соотношениях, указанных в п. 1.6 настоящего стандарта, через 6 ч после выдержки грунтовки. Испытания проводят в банке из белой жести по ГОСТ 6128 или другой кислотостойкой посуде с плотно закрывающейся крышкой.
Изменение вязкости (X_{1}) в процентах вычисляют по формуле
X_{1} = \frac{(\eta_{2} - \eta_{1}) \cdot 100}{\eta_{1}} ,
где \eta_{1} — условная вязкость грунтовки, определенная по п. 3.6.1 и подпункту 2 табл. 5, с;
\eta_{2} — условная вязкость грунтовки, определенная через 6 ч после смешения основы с кислотным разбавителем, с.
3.9 Определение процента разбавления грунтовок растворителем
50 — 100 г грунтовки, приготовленной по п. 3.6.1, взвешивают с точностью до первого десятичного знака и разбавляют растворителем, указанным в подпункте 4 табл. 5, до вязкости 20 с по вискозиметру типа ВЗ-246 (или ВЗ-4).
Разбавление растворителем (X_{2}) в процентах вычисляют по формуле
X_{2} = \frac{m_{1} \cdot 100}{m} ,
4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1. Упаковка, маркировка, транспортирование и хранение основы грунтовки — по ГОСТ 9980.3 — ГОСТ 9980.5.
4.2. Основу упаковывают в стальные фляги с внутренним полиэтиленовым покрытием или оцинкованные стальные фляги по ГОСТ 5799.
Допускается по согласованию с потребителем упаковывать основу грунтовки в стальные фляги по ГОСТ 5799.
Кислотный разбавитель упаковывают в стеклянные бутыли в деревянных обрешетках по ГОСТ 18573 с уплотнением.
4.1, 4.2. (Измененная редакция, Изм. № 2).
4.3. Основу грунтовки и кислотный разбавитель хранят и транспортируют при температуре от минус 10 °C до плюс 30 °C.
Допускается хранение и транспортирование основы грунтовки и кислотного разбавителя при минус 30 °C, при этом продолжительность хранения и транспортирования не должна превышать один месяц.
4.4. Маркировка транспортной тары — по ГОСТ 14192 с нанесением манипуляционных знаков — «Беречь от нагрева», «Герметичная упаковка», знаков опасности — по ГОСТ 19433 (класс 3, подкласс 3.3, классификационный шифр 3313).
На стеклянных бутылях дополнительно наносят манипуляционный знак «Хрупкое. Осторожно».
(Измененная редакция, Изм. № 2).
4а. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
4а.1. Фосфатирующие грунтовки изготовляют непосредственно перед применением, как указано в п. 1.6 настоящего стандарта.
4а.2. После изготовления грунтовки выдерживают в течение 30 мин и разбавляют растворителем РФГ (ГОСТ 12708) до вязкости 16 — 20 с при нанесении пневматическим и безвоздушным распылением. Грунтовки наносят кистью при вязкости 20 — 35 с.
Грунтовку марки ВЛ-02 допускается разбавлять растворителями 648 (ГОСТ 18188), Р-6, толуолом (ГОСТ 14710 и ГОСТ 9880) и ксилолом (ГОСТ 9949). Грунтовку марки ВЛ-023 допускается разбавлять растворителями Р-648 (ГОСТ 18188) и Р-6.
Смешение указанных растворителей при разбавлении грунтовок не допускается.
4а.3. Фосфатирующие грунтовки наносят при температуре от минус 10 °C до плюс 30 °C.
Расход грунтовки марки ВЛ-02 при нанесении кистью — 80 — 95 г/м2, пневматическим распылением — 100 — 120 г/м2, безвоздушным распылением — 95 — 110 г/м2.
Расход грунтовки марки ВЛ-023 при нанесении кистью — 100 — 130 г/м2, пневматическим распылением — 120 — 160 г/м2, безвоздушным распылением — 110 — 150 г/м2.
Раздел 4а. (Введен дополнительно, Изм. № 2).
5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
5.1. Изготовитель должен гарантировать соответствие грунтовок требованиям настоящего стандарта при соблюдении условий транспортирования и хранения.
5.2. Гарантийный срок хранения основы и кислотного разбавителя — 12 мес со дня изготовления.
5.1, 5.2. (Измененная редакция, Изм. № 1).
6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
6.1. Фосфатирующие грунтовки являются пожароопасными и токсичными материалами, что обусловлено свойствами растворителей, входящих в их состав и применяемых для их разбавления.
Основные характеристики пожароопасности, токсичности растворителей приведены в табл. 6.
(Измененная редакция, Изм. № 2).
6.2. При производстве, применении и испытании грунтовок должны соблюдаться общие требования безопасности по ГОСТ 12.3.005.
6.3. Все работы, связанные с изготовлением и применением грунтовок, должны проводиться в помещениях, снабженных приточно-вытяжной вентиляцией по ГОСТ 12.4.021.
6.5. Лица, связанные с изготовлением и применением грунтовок, должны быть обеспечены специальной одеждой группы \text{З Я}_{\text{т}}\text{О}_{\text{а}} (ГОСТ 12.4.103), резиновыми перчатками и другими средствами индивидуальной защиты.
6.6. Для тушения горящей фосфатирующей грунтовки необходимо использовать тонкораспыленную воду, огнетушители углекислотные марок ОУ-2 и ОУ-5 и воздушно-пенный огнетушитель типа ОВП-100.01.
