ГОСТ 25336-82. Межгосударственный стандарт. Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

(утв. Постановлением Госстандарта СССР от 15.07.1982 № 2670)

(ред. от 01.11.1989)

от 15 июля 1982 г. № 2670

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПОСУДА И ОБОРУДОВАНИЕ ЛАБОРАТОРНЫЕ СТЕКЛЯННЫЕ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Laboratory glassware and equipment. Basic parameters and dimensions

Группа П66

МКС 71.040.10

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством приборостроения, средств автоматизации и систем управления СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 15.07.1982 № 2670.

3. Взамен ГОСТ 6371-73, ГОСТ 6514-75, ГОСТ 7148-70, ГОСТ 7851-74, ГОСТ 8058-73, ГОСТ 8613-75, ГОСТ 9425-71, ГОСТ 9499-70, ГОСТ 9775-69, ГОСТ 9777-74, ГОСТ 9876-73, ГОСТ 9964-71, ГОСТ 10090-74, ГОСТ 10238-74, ГОСТ 10359-75, ГОСТ 10378-73, ГОСТ 10394-72, ГОСТ 10515-75, ГОСТ 10565-75, ГОСТ 10696-75, ГОСТ 10973-75, ГОСТ 11582-75, ГОСТ 17004-71, ГОСТ 17784-72, ГОСТ 20789-75 в части типов, основных параметров и размеров.

4. Стандарт соответствует СТ СЭВ 2945-81 в части конических колб, СТ СЭВ 4023-83 в части круглодонных и плоскодонных колб, СТ СЭВ 4975-85 в части стаканов и СТ СЭВ 4976-85 в части соединительных элементов.

Стандарт полностью соответствует международным стандартам ИСО 1773-76, ИСО 3819-85, ИСО 4797-81.

5. Ссылочные нормативно-технические документы

6. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).

7. Издание (ноябрь 2003 г.) с Изменениями № 1, 2, 3, 4, утвержденными в апреле 1984 г., апреле 1986 г., июне 1988 г., ноябре 1989 г. (ИУС 7-84, 7-86, 11-88, 2-90).

Настоящий стандарт распространяется на стеклянную лабораторную посуду и оборудование (далее — изделия), изготовляемые для потребностей экономики страны и экспорта.

Изделия подразделяют на посуду: стаканы, стаканчики для взвешивания, колбы, колбы Фаворского, колбы с тубусом, пробирки, чашки, сосуды и оборудование: соединительные элементы и трубки, воронки, фильтры, капельницы, спиртовки, склянки с тубусом, насос водоструйный, эксикаторы, насадки, холодильники, дефлегматоры, каплеуловители, склянки для промывания газов, приборы для поглощения газов и паров воды, аппараты для получения газа.

Степень соответствия настоящего стандарта СТ СЭВ 2945-81, СТ СЭВ 4023-83, СТ СЭВ 4975-85, СТ СЭВ 4976-85 приведена в Приложении 26.

Технические требования к изделиям — по ГОСТ 23932.

Изделия изготовляют с взаимозаменяемыми конусами по ГОСТ 8682 и без взаимозаменяемых конусов по ГОСТ 7851.

1. ПОСУДА

1.1 Стаканы

1.1.1. Стаканы предназначены для фильтрования, выпаривания и приготовления растворов в лабораторных условиях.

1.1.2 Стаканы должны изготовляться типов:

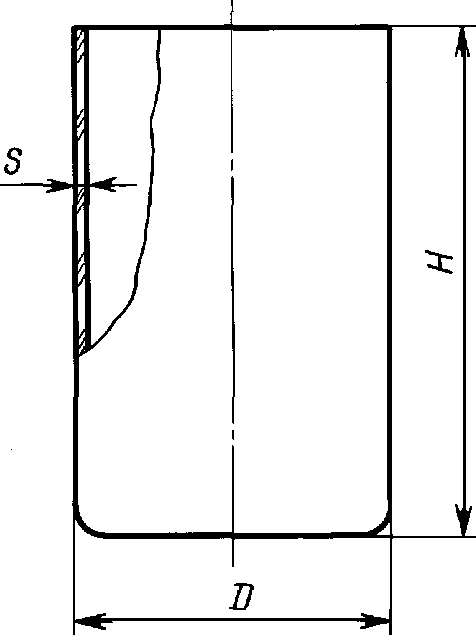

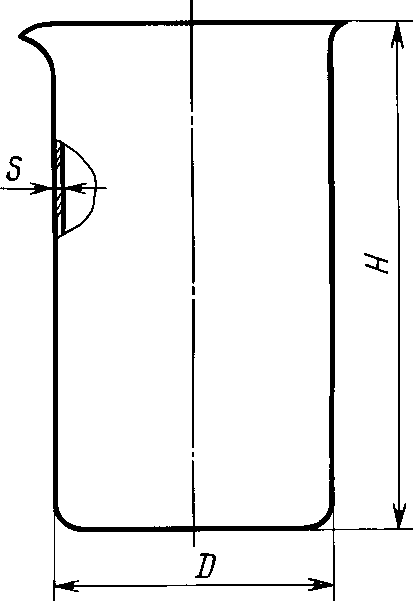

В — высокие;

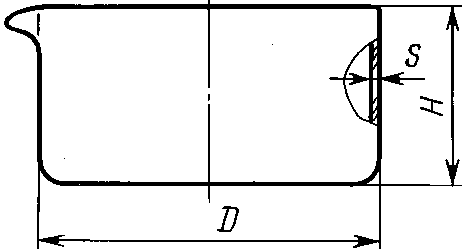

Н — низкие.

1.1.3 Стаканы должны изготовляться исполнений:

1 — с носиком;

2 — без носика.

1.1.4 Края стаканов должны иметь воронкообразную развертку.

Диаметр расширенного края стаканов должен быть на 5 — 15% больше диаметра стакана.

Допускается изготовление стаканов с утолщенным рантом и наплывом стекла на ранте (в виде капли) толщиной 1 — 2 мм.

(Измененная редакция, Изм. № 2, 3).

1.1.5. Номинальная вместимость в обозначении и наименовании стаканов является условной.

Вместимость стаканов, измеренная при заполнении не менее 10 мм ниже края, должна быть равной или больше номинальной вместимости.

Стаканы номинальной вместимостью 100 см3 и более могут быть изготовлены со шкалой, обозначающей ориентировочную вместимость.

Пример условного обозначения при заказе стакана типа В исполнения 1, номинальной вместимостью 250 см3, из термически стойкого стекла группы ТС:

Стакан В-1 — 250 ТС ГОСТ 25336-82

То же, стакана типа Н исполнения 2, номинальной вместимостью 100 см3, из термически и химически стойкого стекла группы ТХС:

Стакан Н-2 — 100 ТХС ГОСТ 25336-82

(Измененная редакция, Изм. № 1, 2).

1.1.7 Коды ОКП на стаканы указаны в Приложении 1.

1.1.8 Радиус закругления основания стаканов должен составлять:

при вместимости до  250 см3 -  5 - 10% диаметра стакана;
 "       "      св. 250 см3 - 10 - 15%    "        "

Указанные размеры закруглений обеспечивают технологической оснасткой.

(Введен дополнительно, Изм. № 2).

1.2 Стаканчики для взвешивания

1.2.1. Стаканчики предназначены для взвешивания и хранения веществ при лабораторных работах.

1.2.2 Стаканчики должны изготовляться типов:

1.2.3. Стаканчики и крышки к ним должны быть взаимозаменяемыми в соответствии с ГОСТ 8682.

Допускается по согласованию с потребителем изготовление их с индивидуальной пришлифовкой.

Размеры наибольшего внутреннего диаметра горловины стаканчиков типа СВ с индивидуальной пришлифовкой должны соответствовать размерам конусов, указанных в табл. 2, с предельным отклонением +/- 1 мм.

Размеры наибольшего наружного диаметра горловины стаканчиков типа СН с индивидуальной пришлифовкой должны соответствовать размерам конусов, указанных в табл. 2, с предельным отклонением +/- 1 мм для диаметра горловины 34 мм и +/- 2 мм — св. 34 мм.

1.2.4. Основные размеры стаканчиков должны соответствовать указанным на черт. 2 и в табл. 2.

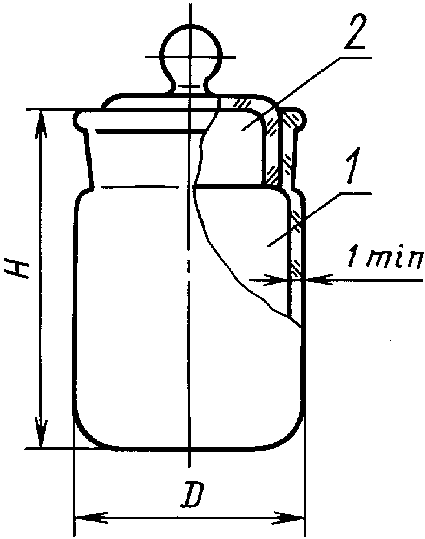

Тип СВ

Тип СН

1 — стаканчик; 2 — крышка

Черт. 2

Таблица 2

1.3 Колбы

1.3.1. Колбы предназначены для фильтрования, выпаривания, перегонки, разгонки, дистилляции и синтеза в лабораторных условиях.

1.3.2 Колбы должны изготовляться типов:

К — круглодонные с взаимозаменяемыми конусами (исполнение 1), без взаимозаменяемых конусов и с цилиндрическими горловинами (исполнение 2);

П — плоскодонные с взаимозаменяемыми конусами (исполнение 1), без взаимозаменяемых конусов и с цилиндрическими горловинами (исполнение 2);

КГУ-2 — круглодонные с двумя горловинами, расположенными под углом, с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);

КГУ-3 — круглодонные с тремя горловинами, расположенными под углом, с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);

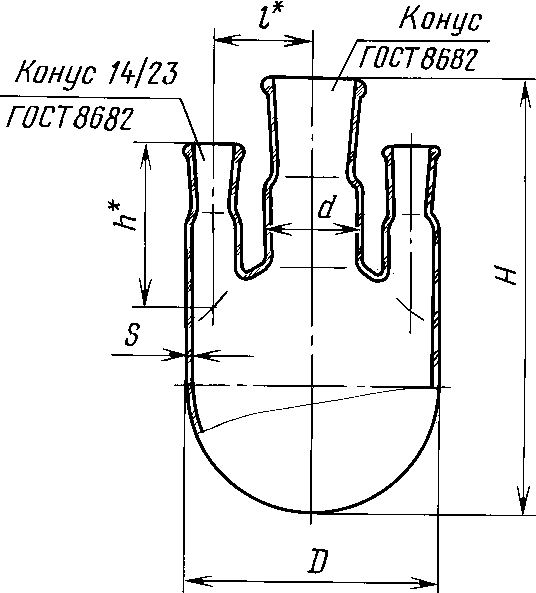

КГП-3 — круглодонные с тремя горловинами, расположенными параллельно, с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);

КГП-4 — круглодонные с четырьмя горловинами, расположенными параллельно, с взаимозаменяемыми конусами;

Кн — конические с взаимозаменяемыми конусами (исполнение 1), без взаимозаменяемых конусов и с цилиндрическими горловинами (исполнение 2);

Гр — грушевидные с взаимозаменяемыми конусами;

Кьельдаля — грушевидные с взаимозаменяемыми конусами (исполнение 1) и с цилиндрическими горловинами (исполнение 2);

О — остродонные с взаимозаменяемыми конусами;

ОГ-2 — остродонные с двумя горловинами и с взаимозаменяемыми конусами;

ОГ-3 — остродонные с тремя горловинами с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);

КП — круглодонные для перегонки с взаимозаменяемыми конусами (исполнение 1) и без взаимозаменяемых конусов (исполнение 2);

ОП — остродонные для перегонки с взаимозаменяемыми конусами;

КРН — круглодонные для разгонки нефти и нефтепродуктов.

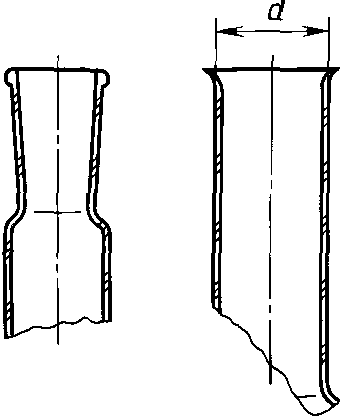

Допускается по заказу потребителей изготовлять колбы типа КП с цилиндрической горловиной.

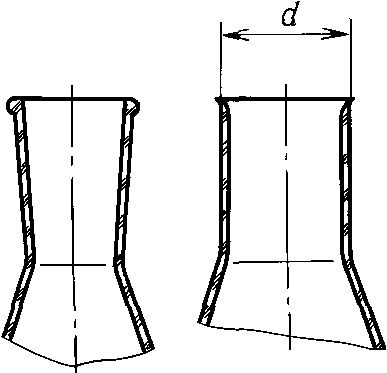

Колбы с цилиндрической горловиной допускается изготовлять с утолщенным рантом и наплывом стекла на ранте (в виде капли) толщиной 1 — 2 мм.

(Измененная редакция, Изм. № 1, 3).

1.3.3. Диаметр основания колб типа П, обеспечивающий устойчивое положение их на горизонтальной поверхности, должен быть не менее 0,45 диаметра колб.

(Измененная редакция, Изм. № 1).

1.3.4. Номинальная вместимость в обозначении и наименовании колб является условной.

1.3.5. Основные параметры и размеры колб должны соответствовать указанным на черт. 3 - 17 и в табл. 3 - 14.

Все колбы с взаимозаменяемыми конусами, за исключением колб типов П, Кн и третьей горловины колб типа КГП-4, должны изготовляться со стеклянными крючками или коррозионно-стойкими хомутиками.

Тип К

Исполнение 1

Пример условного обозначения при заказе колбы типа К исполнения 1, номинальной вместимостью 250 см3, с взаимозаменяемым конусом 29/32, из термически стойкого стекла группы ТС:

Колба К-1 — 250 — 29/32 ТС ГОСТ 25336-82

То же, колбы типа К исполнения 2, номинальной вместимостью 250 см3, без взаимозаменяемого конуса, с диаметром горловины 34 мм, из термически и химически стойкого стекла группы ТХС:

Колба К-2 — 250 — 34 ТХС ГОСТ 25336-82

Тип П

Исполнение 1

Исполнение 2

Черт. 4

Таблица 4

Размеры в мм

Пример условного обозначения при заказе колбы типа П исполнения 1, номинальной вместимостью 250 см3, с взаимозаменяемым конусом 29/32, из термически стойкого стекла группы ТС:

Колба П-1 — 250 — 29/32 ТС ГОСТ 25336-82

То же, колбы типа П исполнения 2, номинальной вместимостью 250 см3, без взаимозаменяемого конуса, с диаметром горловины 34 мм, из термически и химически стойкого стекла группы ТХС:

Колба П-2 — 250 — 34 ТХС ГОСТ 25336-82

Тип КГУ-2

Исполнение 1

Исполнение 2

<*> Размеры обеспечиваются инструментом.

Черт. 5

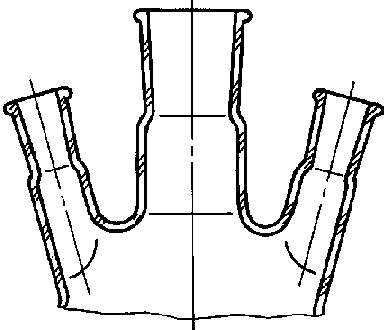

Тип КГУ-3

Размеры в мм

Пример условного обозначения при заказе колбы типа Кьельдаля исполнения 1, номинальной вместимостью 250 см3, с взаимозаменяемым конусом 29/32, из термически стойкого стекла группы ТС:

То же, колбы Кьельдаля исполнения 2, номинальной вместимостью 250 см3, без взаимозаменяемого конуса, с внутренним диаметром горловины 29 мм, из термически и химически стойкого стекла группы ТХС:

Пример условного обозначения при заказе колбы типа О, номинальной вместимостью 50 см3, с взаимозаменяемым конусом 14/23, из термически стойкого стекла группы ТС:

То же, колбы типа ОГ-3 исполнения 1, номинальной вместимостью 100 см3, с взаимозаменяемыми конусами и конусом центральной горловины 14/23, из термически стойкого стекла группы ТС:

Колба ОГ-3 — 1 - 100 — 14/23 ТС ГОСТ 25336-82

То же, колбы типа ОГ-3 исполнения 2, номинальной вместимостью 100 см3, без взаимозаменяемых конусов с наибольшим внутренним диаметром центральной горловины 14 мм, из термически и химически стойкого стекла группы ТХС:

Колба ОГ-3 — 2 - 100 — 14 ТХС ГОСТ 25336-82

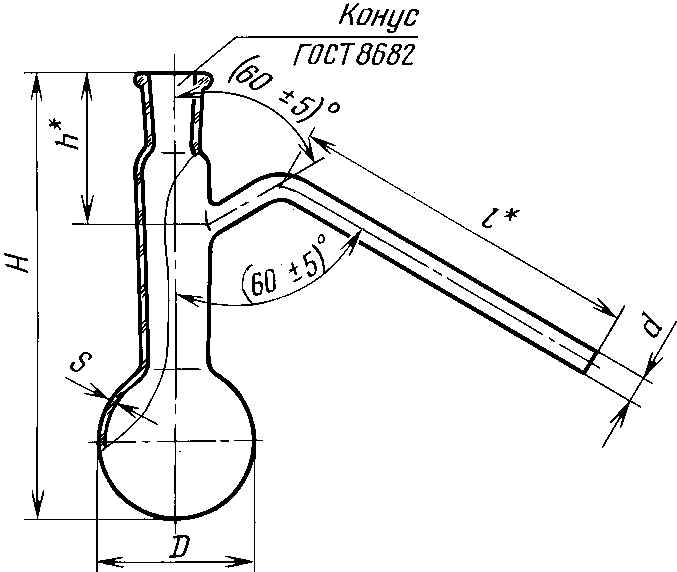

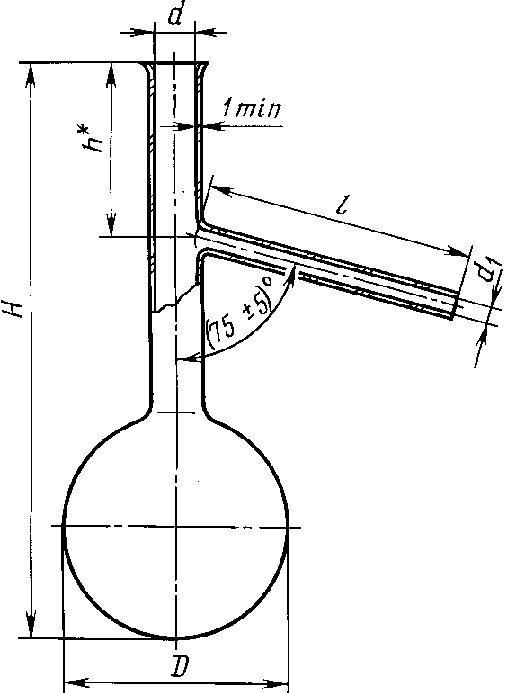

Тип КП

Исполнение 1

Исполнение 2

<*> Размеры обеспечиваются инструментом.

Черт. 15

Таблица 12

Размеры в мм

Пример условного обозначения при заказе колбы типа ОП, номинальной вместимостью 100 см3, с взаимозаменяемыми конусами горловин 14/23, из термически стойкого стекла группы ТС:

Колба ОП — 100 — 14/23 ТС ГОСТ 25336-82

Тип КРН

<*> Размер обеспечивается инструментом.

Черт. 17

Таблица 14

Размеры в мм

1.3.6 Коды ОКП на колбы указаны в Приложении 3.

1.4 Колбы Фаворского

Пример условного обозначения при заказе колбы Фаворского номинальной вместимостью 250 см3:

Колба Фаворского 250 ГОСТ 25336-82

1.4.5. Коды ОКП на колбы Фаворского указаны в Приложении 4.

1.5 Колбы с тубусом

1.5.1 Колбы с тубусом предназначены для фильтрования в вакууме.

1.5.2 Колбы должны изготовляться исполнений:

1 — без взаимозаменяемого конуса;

2 — с взаимозаменяемым конусом.

1.5.3. Колбы должны выдерживать предельное остаточное давление не более 13,33 гПа (10 мм рт. ст.).

1.5.4. Номинальная вместимость в обозначении и наименовании колб является условной.

1.5.5. Основные параметры и размеры колб должны соответствовать указанным на черт. 19 и в табл. 16.

Исполнение 1

Исполнение 2

Пример условного обозначения при заказе колбы с тубусом исполнения 1, номинальной вместимостью 250 см3:

То же, колбы с тубусом исполнения 2, номинальной вместимостью 500 см3, с взаимозаменяемым конусом 29/32:

1.5.6 Коды ОКП на колбы с тубусом указаны в Приложении 5.

1.6 Пробирки

1.6.1 Пробирки предназначены для лабораторных работ.

1.6.2 Пробирки должны изготовляться типов:

То же, пробирки типа П2Т номинальной вместимостью 10 см3, из термически стойкого стекла ТС:

Пробирка П2Т-10 ТС ГОСТ 25336-82

Тип П3

<*> Размер обеспечивается инструментом.

Черт. 21

Таблица 18

Размеры в мм

Пример условного обозначения при заказе пробирки типа П3, номинальной вместимостью 5 см3, из химически стойкого стекла группы ХС:

Пробирка П3 — 5 ХС ГОСТ 25336-82

Черт. 22

Пример условного обозначения при заказе пробирки типа П40, с взаимозаменяемым конусом 14/23, диаметром 17 мм, высотой 80 мм, из химически стойкого стекла группы ХС:

Пробирка П40 — 17 — 80 — 14/23 ХС ГОСТ 25336-82

1.6.6 Коды ОКП на пробирки указаны в Приложении 6.

1.7 Чашки

1.7.1. Чашки предназначены для химико-лабораторных и биологических работ.

1.7.2 Чашки должны изготовляться типов:

ЧКЦ — кристаллизационные цилиндрические;

ЧВП — выпарные плоскодонные сферические;

ЧВК — выпарные круглодонные сферические;

ЧБВ — биологические (Коха), с крышками высокие;

ЧБН — биологические (Петри), с крышками низкие.

1.7.3. Разность в высоте по образующей цилиндрической поверхности чашки типа ЧБН исполнения 2 не должна превышать 1,5 мм.

1.7.4. Внутренний диаметр крышек чашек типов ЧБВ и ЧБН должен быть больше наружного диаметра чашки не менее чем на 2 мм.

(Измененная редакция, Изм. № 1).

1.7.5. Диаметр основания чашек, обеспечивающий устойчивое положение их на горизонтальной поверхности, должен быть не менее 0,6 диаметра чашек.

1.7.6. Номинальная вместимость в обозначении и наименовании чашек является условной.

1.7.7. Основные параметры и размеры чашек должны соответствовать указанным на черт. 24 - 29 и в табл. 21 - 25.

Тип ЧКЦ

Исполнение 1

Таблица 21

Размеры в мм

Пример условного обозначения при заказе чашки типа ЧКЦ, исполнения 1, номинальной вместимостью 1000 см3:

Исполнение 1

Исполнение 2

Черт. 26

Размеры в мм

Пример условного обозначения при заказе чашки типа ЧВК, исполнения 1, номинальной вместимостью 1000 см3:

Чашка ЧВК-1 — 1000 ГОСТ 25336-82

Тип ЧБВ

1 — чашка; 2 — крышка

Пример условного обозначения при заказе чашки типа ЧБВ, номинальным диаметром 100 мм:

Чашка ЧБВ-100 ГОСТ 25336-82

Тип ЧБН

Исполнение 1

1 — чашка; 2 — крышка

Черт. 28

Таблица 25

Размеры в мм

1.7.8 Коды ОКП на чашки указаны в Приложении 7.

1.8 Сосуды, ванны, кюветы

1.8.1 Сосуды, ванны, кюветы предназначены для лабораторных работ.

1.8.2 Сосуды, ванны, кюветы должны изготовляться типов:

1.8.3. Номинальная вместимость в обозначении и наименовании сосудов и ванн является условной.

1.8.4. Основные параметры и размеры изделий должны соответствовать указанным на черт. 30, 31, 33 и в табл. 26 - 27.

Черт. 30

Таблица 26

Размеры в мм

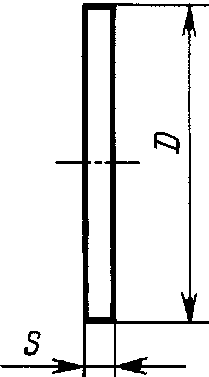

<*> Сосуд вместимостью 0,1 дм3 должен изготовляться с пластиной диаметром (42 +/- 2) мм.

Пример условного обозначения при заказе сосуда типа СЦ, номинальной вместимостью 0,5 дм3:

Сосуд СЦ-0,5 ГОСТ 25336-82

Типы СП и ВП

Черт. 31 <*>

<*> Черт. 32. (Исключен, Изм. № 3).

Таблица 27

Размеры в мм

1.8.5 Коды ОКП на изделия указаны в Приложении 8.

1.9. Допускается по заказу потребителей изготовлять изделия с конусами других размеров, не указанных в таблицах и на чертежах настоящего раздела.

Допускаемые отклонения размеров изделий, размеры которых обозначены знаком «*», не должны превышать:

    +/- 1 мм - для размеров до   20 мм;
    +/- 2 мм    "     "     св.  20 до 40 мм;
    +/- 3 мм    "     "     "    40 "  100 мм;
    +/- 5 мм    "     "     "   100 "  250 мм;
    +/- 10 мм   "     "     "   250 мм.

(Введен дополнительно, Изм. № 3).

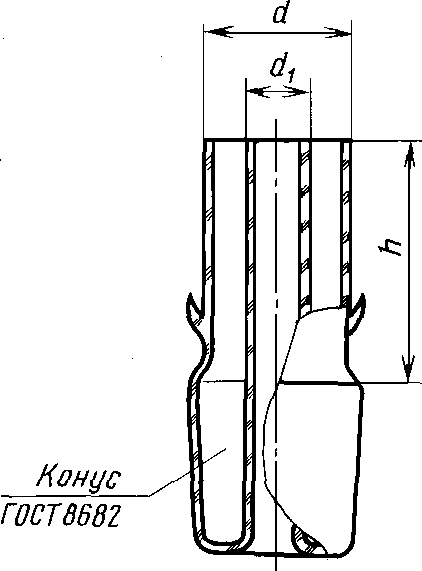

2. ОБОРУДОВАНИЕ

2.1 Соединительные элементы

2.1.1. Соединительные элементы предназначены для сборки различных лабораторных приборов, аппаратов и установок.

2.1.2 Соединительные элементы должны изготовляться с взаимозаменяемыми конусами типов:

ЭП1 — элементы прямые с двумя муфтами (черт. 33а, табл. 27а);

ЭП2 — элементы прямые с двумя кернами (черт. 33б, табл. 27б);

ЭП3 — элементы прямые с муфтой и керном (черт. 33в, табл. 27в);

П1 — переходы с одной горловиной (исполнения 1 и 2) (черт. 34, табл. 28);

П1О — переходы с одной горловиной и отводом (черт. 35, табл. 29);

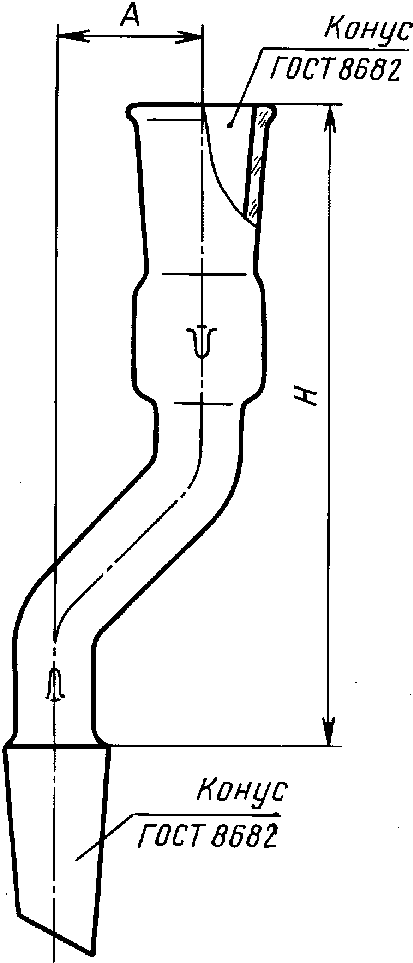

П1И — переходы с одной горловиной изогнутые (черт. 36, табл. 30);

П2П — переходы с двумя параллельными горловинами (черт. 37, табл. 31);

П2У — переходы с двумя горловинами под углом (черт. 38, табл. 32);

П3П — переходы с тремя параллельными горловинами (черт. 39, табл. 33);

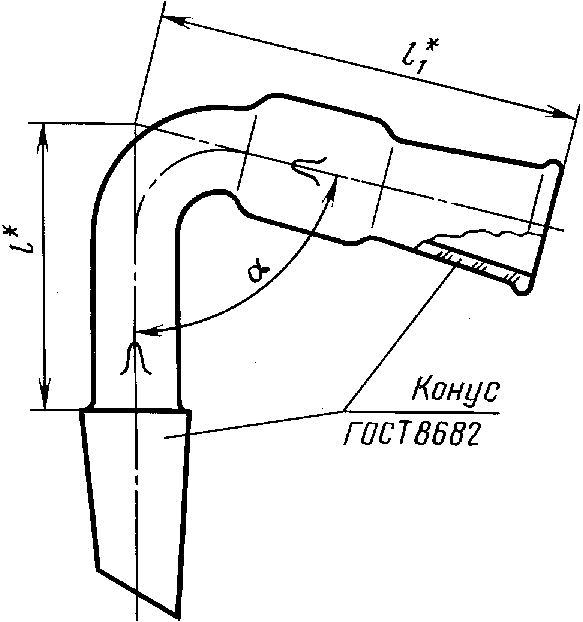

\text{И }75°2\text{К} — изгибы под углом 75° с двумя кернами (черт. 40, табл. 34);

\text{И }75°\text{КМ} — изгибы под углом 75° с керном и муфтой (черт. 41, табл. 35);

\text{И }90°\text{КМ} — изгибы под углом 90° с керном и муфтой (черт. 41, табл. 35);

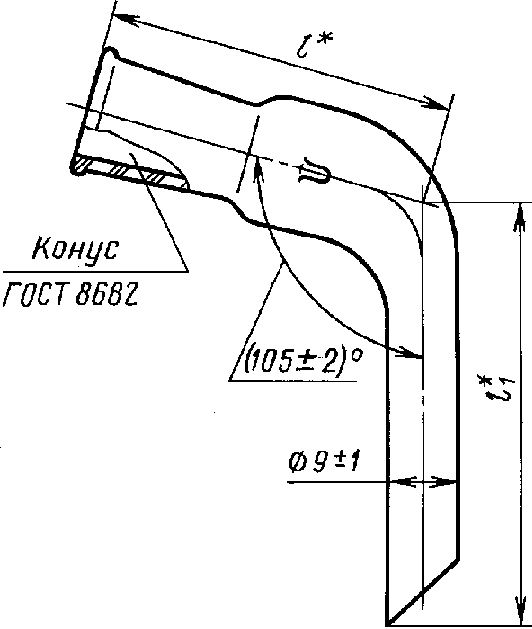

\text{И }100°\text{КМ} — изгибы под углом 105° с керном и муфтой (черт. 41, табл. 35);

КПО — керны с прямым отводом (черт. 42, табл. 36);

КИО — керны с изогнутым отводом (черт. 43, табл. 37);

МПО — муфты с прямым отводом (черт. 44, табл. 38);

Пример условного обозначения при заказе элемента прямого с двумя кернами, с конусом 29/32, длиной 110 мм из термически стойкого стекла группы ТС:

Элемент ЭП2 — 29/32 — 110 ТС ГОСТ 25336-82

Тип ЭП3

Черт. 33в

Таблица 27в

Размеры в мм

Пример условного обозначения при заказе перехода типа П1 исполнения 1, с взаимозаменяемыми конусами керна 14/23 и муфты 12/21, из термически стойкого стекла группы ТС:

Переход П1-1 — 14/23 — 12/21 ТС ГОСТ 25336-82

То же, перехода П1 исполнения 2, с взаимозаменяемыми конусами керна 14/23 и муфты 19/26, из химически стойкого стекла группы ХС:

Переход П1-2 — 14/23 — 19/26 ХС ГОСТ 25336-82

Пример условного обозначения при заказе перехода типа П1И, взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:

Переход П1И-14/23 — 14/23 ТС ГОСТ 25336-82

Тип П2П

<*> Размеры обеспечиваются инструментами.

Черт. 37

Таблица 31

Пример условного обозначения при заказе перехода типа П2У, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:

Переход П2У-14/23 — 14/23 ТС ГОСТ 25336-82

Тип П3П

<*> Размеры обеспечиваются инструментами.

Черт. 39

Таблица 33

Размеры в мм

Пример условного обозначения при заказе перехода типа П3П, с взаимозаменяемыми конусами керна 14/23 и муфт перехода 14/23, левой горловины 14/23 и правой горловины 10/19, из термически стойкого стекла группы ТС:

Переход П3П-14/23 — 14/23 — 14/23 — 10/19 ТС ГОСТ 25336-82

Тип \text{И }75°2\text{К}

<*> Размеры обеспечиваются инструментами.

Черт. 40

Таблица 34

Размеры в мм

Пример условного обозначения при заказе изгиба типа \text{И }75°2\text{К} , с взаимозаменяемыми конусами кернов 19/26 и 14/23, из термически стойкого стекла группы ТС:

Таблица 35

Пример условного обозначения при заказе муфты типа МПО, с взаимозаменяемым конусом муфты 14/23, из термически стойкого стекла группы ТС:

Пример условного обозначения при заказе муфты типа МИО, с взаимозаменяемым конусом муфты 14/23, из термически стойкого стекла группы ТС:

Размеры в мм

Пример условного обозначения при заказе алонжа типа АИО, с взаимозаменяемыми конусами керна 19/26 и муфты 14/23, с длиной алонжа 50 мм, из термически стойкого стекла группы ТС:

Пример условного обозначения при заказе алонжа типа АО, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:

Алонж АО-14/23 — 14/23 ТС ГОСТ 25336-82

<*> Размеры для справок.

Условное обозначение при заказе алонжа в комплекте с «пауком» типа АКП, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:

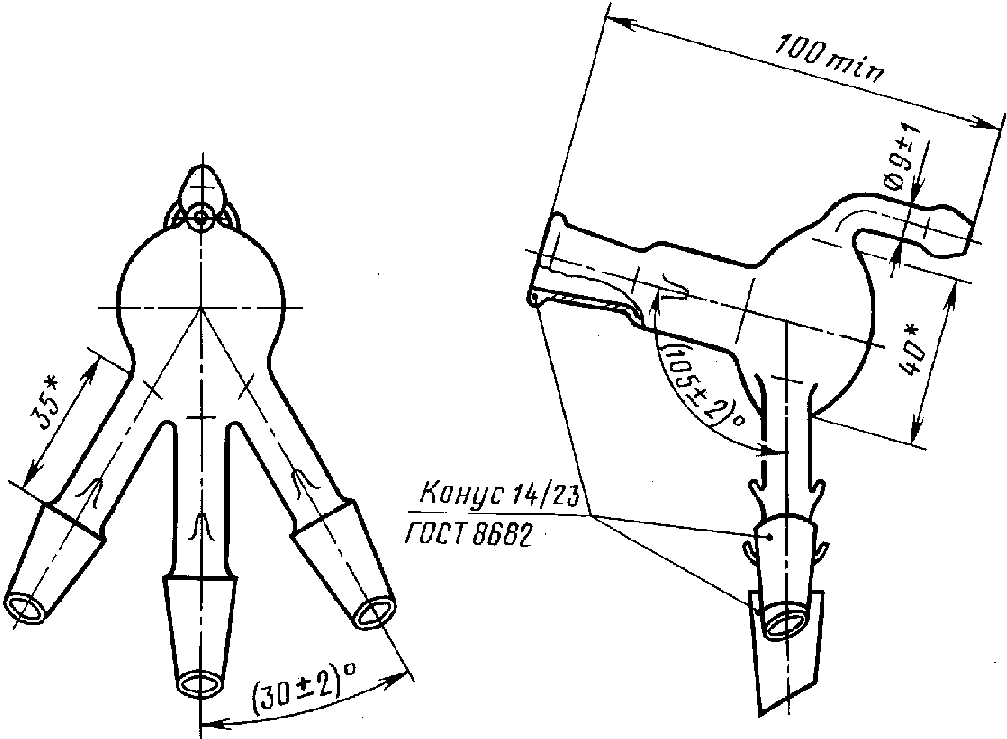

Условное обозначение при заказе «Паука» типа АКП, с взаимозаменяемыми конусами керна 14/23 и муфты 14/23, из термически стойкого стекла группы ТС:

Пример условного обозначения при заказе затвора типа ЗВ, с взаимозаменяемым конусом керна 19/26, из термически стойкого стекла:

Пример условного обозначения при заказе затвора типа ЗН, с взаимозаменяемым конусом керна 29/32, из термически стойкого стекла группы ТС:

Пример условного обозначения при заказе насадки типа Н1, с взаимозаменяемыми конусами керна насадки 19/26, муфты насадки 14/23 и керна отводной трубки 14/23, из термически стойкого стекла группы ТС:

Насадка Н1-19/26 — 14/23 — 14/23 ТС ГОСТ 25336-82

Пример условного обозначения при заказе насадки типа Н2, с взаимозаменяемыми конусами керна насадки 19/26, муфты и керна отводной трубки 14/23, из термически стойкого стекла группы ТС:

Насадка Н2-19/26 — 14/23 ТС ГОСТ 25336-82

Пример условного обозначения при заказе насадки типа Н3, с конусом 14/23, из термически стойкого стекла группы ТС:

Керн

Черт. 57

2.2 Трубки соединительные

2.2.1. Соединительные и хлоркальциевые трубки предназначены для сборки различных лабораторных установок.

2.2.2 Соединительные трубки должны изготовляться типов:

ТС-Т — Т-образная (черт. 58, табл. 47);

2.2.3 Хлоркальциевые трубки должны изготовляться типов:

ТХ-П — прямая с одним шаром под пробку (исполнение 1) и с взаимозаменяемым конусом (исполнение 2) (черт. 62, табл. 48);

\text{ТХ }45^{\circ} — изогнутая под углом 45° с взаимозаменяемым конусом (черт. 63);

ТХ-U — U-образная без отводов под резиновую пробку (исполнение 1), с отводами под резиновую пробку (исполнение 2) и с отводами и пришлифованной пробкой (исполнение 3) (черт. 64, табл. 49).

Черт. 58

Черт. 63

Условное обозначение при заказе хлоркальциевой трубки типа \text{ТХ }45^{\circ} с взаимозаменяемым конусом 14/23:

Тип ТХ-U

Черт. 64

Таблица 49

2.3 Воронки

2.3.1 Воронки предназначены для лабораторных работ.

2.3.2 Воронки должны изготовляться типов:

ВП — для порошков;

ВПр — предохранительные;

2.3.3. Воронки типа ВК должны иметь отверстия в горловине и в пробке, совпадающие при повороте пробки.

Допускается по заказу потребителя изготавливать воронки типа ВК без отверстий, а воронки типа ВД — с отверстиями, а также с массивными пробками.

Пример условного обозначения при заказе воронки типа ВД исполнения 1, номинальной вместимостью 100 см3, из химически стойкого стекла группы ХС:

То же, воронки типа ВД исполнения 2, номинальной вместимостью 250 см3, из химически стойкого стекла группы ХС:

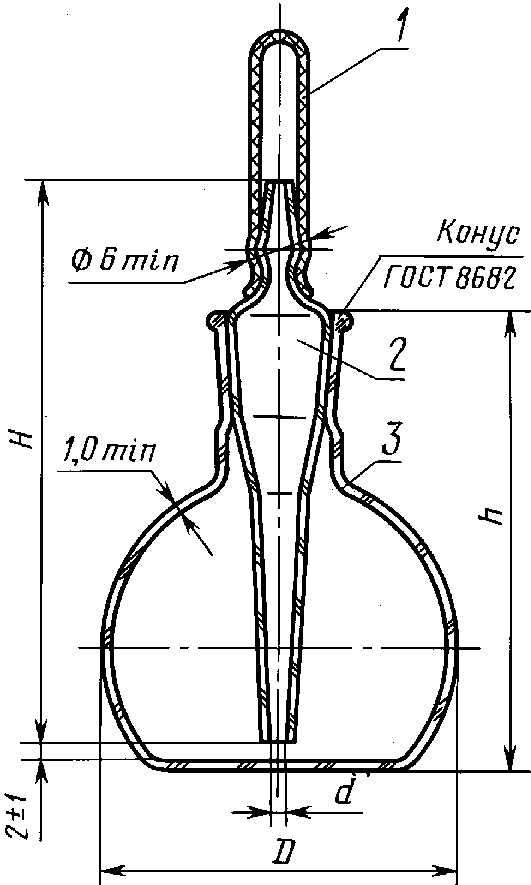

1 — пробка; 2 — воронка; 3 — стебель

Черт. 69

Условное обозначение при заказе воронки типа ВП, из химически стойкого стекла группы ХС:

Воронка ВП ХС ГОСТ 25336-82

Тип ВПр

Исполнение 1

Исполнение 2

Черт. 70

Условное обозначение при заказе воронки типа ВПр исполнения 1, из химически стойкого стекла группы ХС:

Воронка ВПр-1 ХС ГОСТ 25336-82

Тип ВС

Черт. 71

Условное обозначение при заказе воронки типа ВС, из химически стойкого стекла группы ХС:

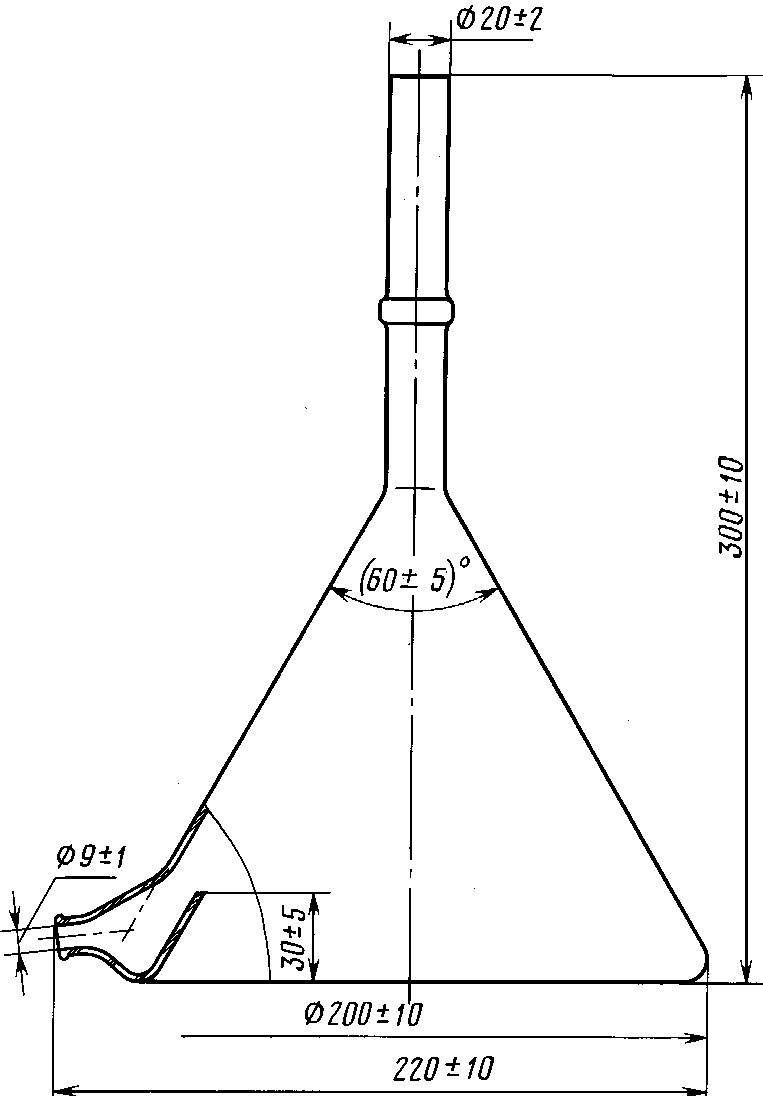

Тип ВСП

Условное обозначение воронки типа ВСП, из химически стойкого стекла группы ХС:

Пример условного обозначения при заказе воронки типа ВФ исполнения 3, диаметром 100 мм из химически стойкого стекла группы ХС:

Воронка ВФ-3 — 100 ХС ГОСТ 25336-82

(Измененная редакция, Изм. № 1, 3).

2.3.6 Коды ОКП на воронки указаны в Приложении 11.

2.4 Фильтры и изделия с фильтрами

2.4.1. Фильтры из спекшегося стеклянного порошка и изделия с фильтрами предназначены для фильтрования растворов и очистки газов.

2.4.2 В зависимости от размера пор фильтры должны изготовляться классов:

    класс фильтров                    Размеры пор
        ПОР 500     ............... св. 250 - 500 мкм
        ПОР 250     ............... "   160 - 250 мкм
        ПОР 160     ............... "   100 - 160 мкм
        ПОР 100     ............... "    40 - 100 мкм
        ПОР 40      ............... "    16 -  40 мкм
        ПОР 16      ............... "    10 -  16 мкм

        ПОР 10      ............... "     3 -  10 мкм

        ПОР 3,0     ............... "   1,6 -  3,0 мкм

        ПОР 1,6     ............... "   1,0 -  1,6 мкм

ПОР 1,0 ............... до 1,0 мкм

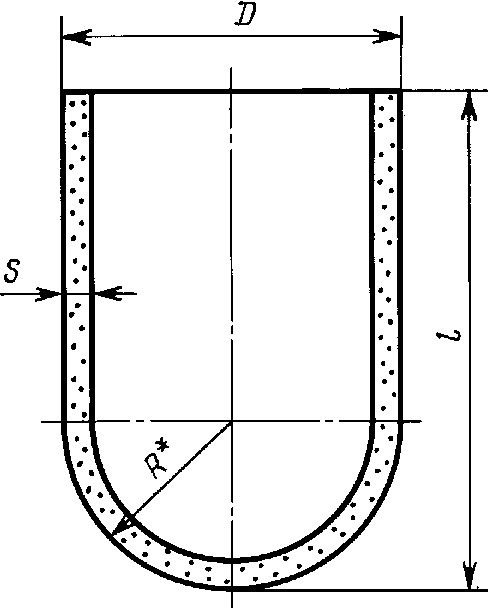

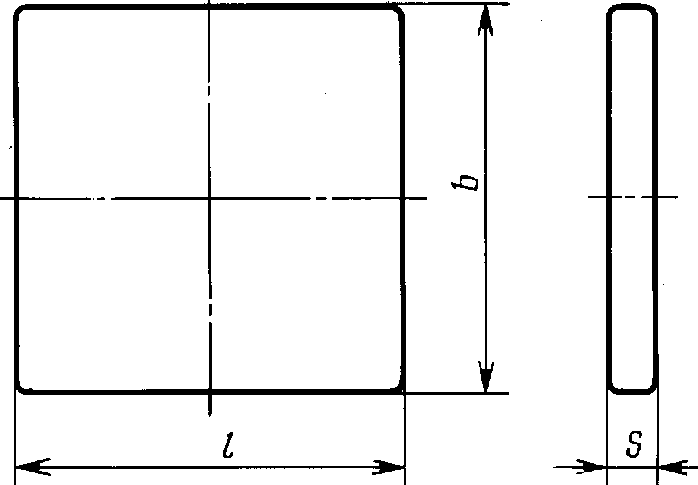

2.4.3 В зависимости от формы фильтры должны изготовляться типов:

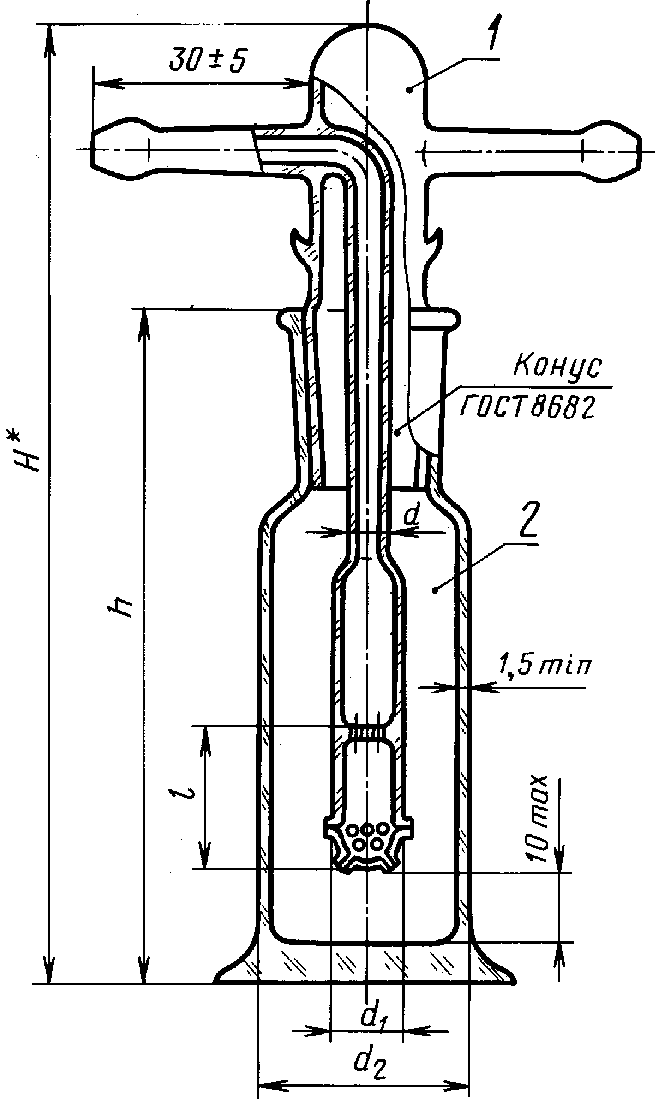

2.4.4 Стеклянные изделия с фильтрами должны изготовляться типов:
