ГОСТ 28941.4-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой. Трубы ввертные проходные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.4-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 303)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие
Постановлением Государственного

Комитета СССР по управлению

качеством продукции и стандартам

от 21 марта 1991 г. № 303

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ВВЕРТНЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ

Flare stud fittings. Construction

ГОСТ 28941.4-91

Группа Г18

ОКП 419311

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9833-73	1
ГОСТ 15763-91 4; 5
ГОСТ 23358-87	1
ГОСТ 25065-90	1
ГОСТ 28941.12-91	3
ГОСТ 28941.16-91	1
ГОСТ 28941.26-91	1
ГОСТ 28941.27-91	1
	Настоящий стандарт распространяется на ввертные проходные соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1 — 3; 5 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

2. Ввертные проходные соединения трубопроводов должны изготовляться двух исполнений:

1 — с ввертным концом с уплотнением плоской прокладкой;

2 — с ввертным концом с уплотнением резиновым кольцом круглого сечения.

3. Развальцованные концы труб — по ГОСТ 28941.12.

4. Значение номинального (условного) давления для соединения группы 2 — по ГОСТ 15763, приложение 3.

5. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

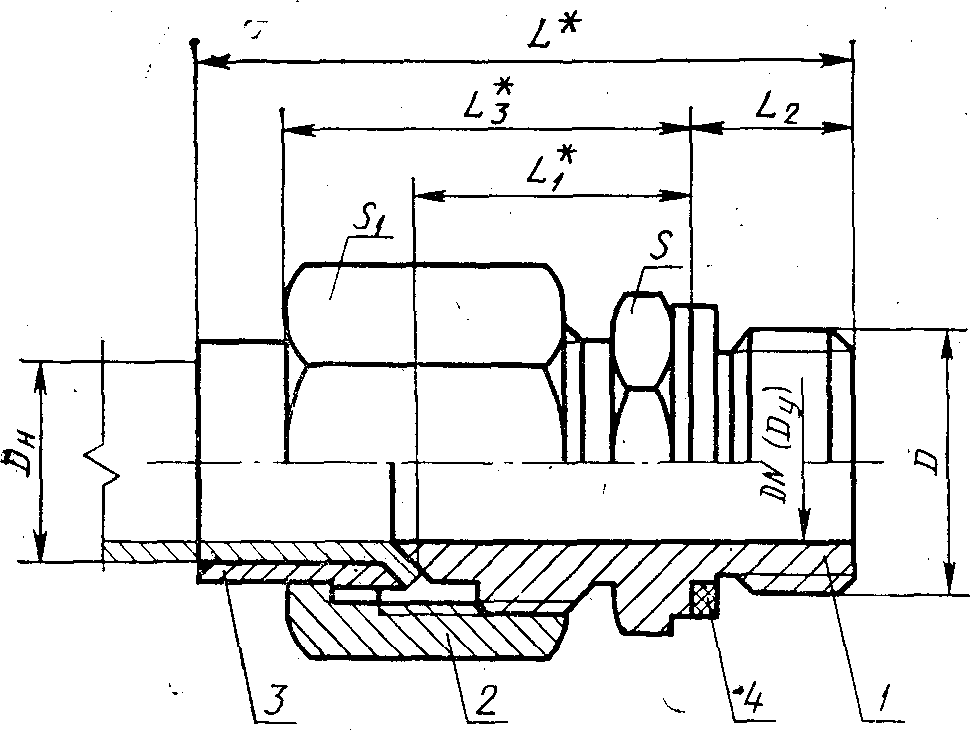

Исполнение 1

рис. 1

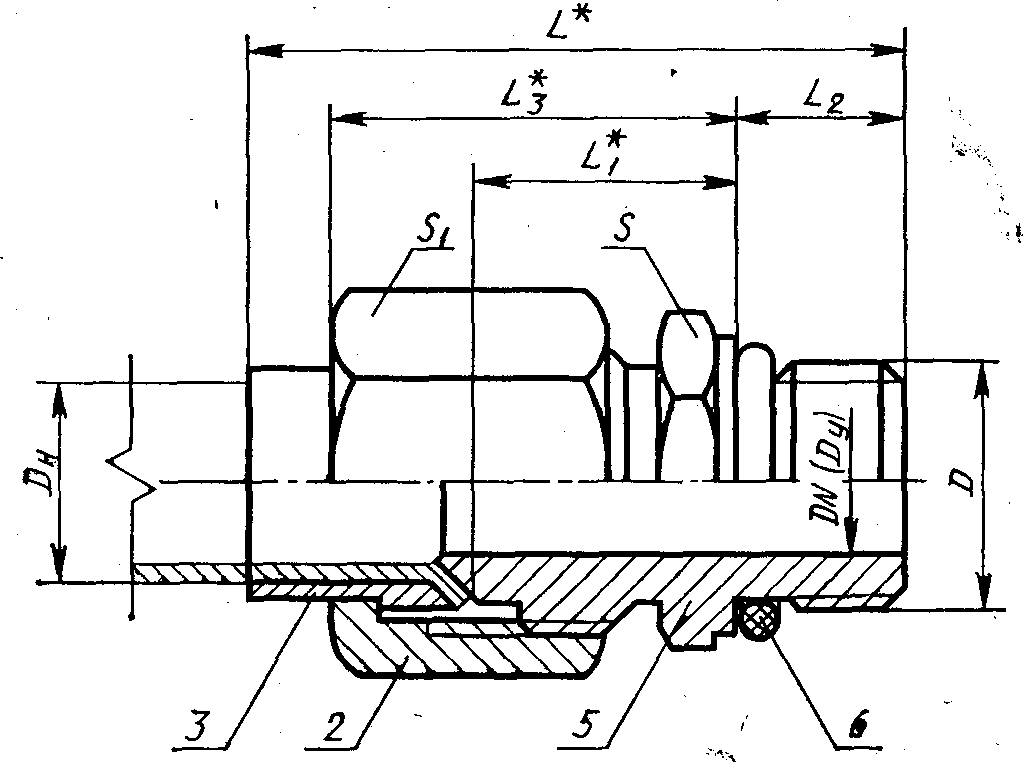

Исполнение 2

рис. 2

<*> Размеры для справок.

1 — ввертной проходной штуцер, исполнение 1
по ГОСТ 28941.16; 2 — накидная гайка по ГОСТ 28941.26;
3 — ниппель по ГОСТ 28941.27; 4 — прокладка по ГОСТ 23358;
5 — ввертной проходной штуцер, исполнение 2
по ГОСТ 28941.16; 6 — резиновое кольцо по ГОСТ 9833,
типоразмеры колец — по ГОСТ 25065

Размеры, мм

Группа	Dн	DN (Dу)	D	L для исполнения		L1	L2 для исполнения		L2	Размеры под ключ		Масса 1000 шт., кг для исполнения
				1	2		1	2		S	S1	1	2
2	4	3	М8 x 1	35	37	16	8	10	23	12		22,2	22,8
	6	4	М10 x 1	38	41	19		11	26	14		30,4	31,9
	8	6	М12 x 1,5	44		20	12		28	17		50,5
	10	8	М14 x 1,5	49		23			32	19		73,2
	12	10	М16 x 1,5	51		25			34	22		87,5
	(14)	12	М18 x 1,5	58		28			38	24	27	143,0
	15											144,2
	18	15	М22 x 1,5	60		29	14		39	27	32	198,6
	22	20	М27 x 2	69		32	16		44	32	36	268,3
	28	25	М33 x 2	75		34	18		47	41		361,2
	(34)	32	М42 x 2	81		35	20		51	50		591,2
	35											595,7
	42	40	М48 x 2	834			22			55	60	807,0

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2, исполнения 1 с Dн = 10 мм:

Соединение 2-1-10-ГОСТ 28941.4-91

То же, исполнения 2:

Соединение 2-2-10-ГОСТ 28941.4-91
