ГОСТ 28941.27-91. Межгосударственный стандарт. Соединения трубопроводов с развальцовкой трубы. Ниппели. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.27-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 304)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 304

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

НИППЕЛИ

КОНСТРУКЦИЯ

Flare fittings. Sleeves. Construction

ГОСТ 28941.27-91

Группа Г18

МКС 23.040.60 ОКП 41 9362

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 2; 3
	5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.

Настоящий стандарт распространяется на ниппели для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1, 3 являются обязательными, другие — рекомендуемыми.

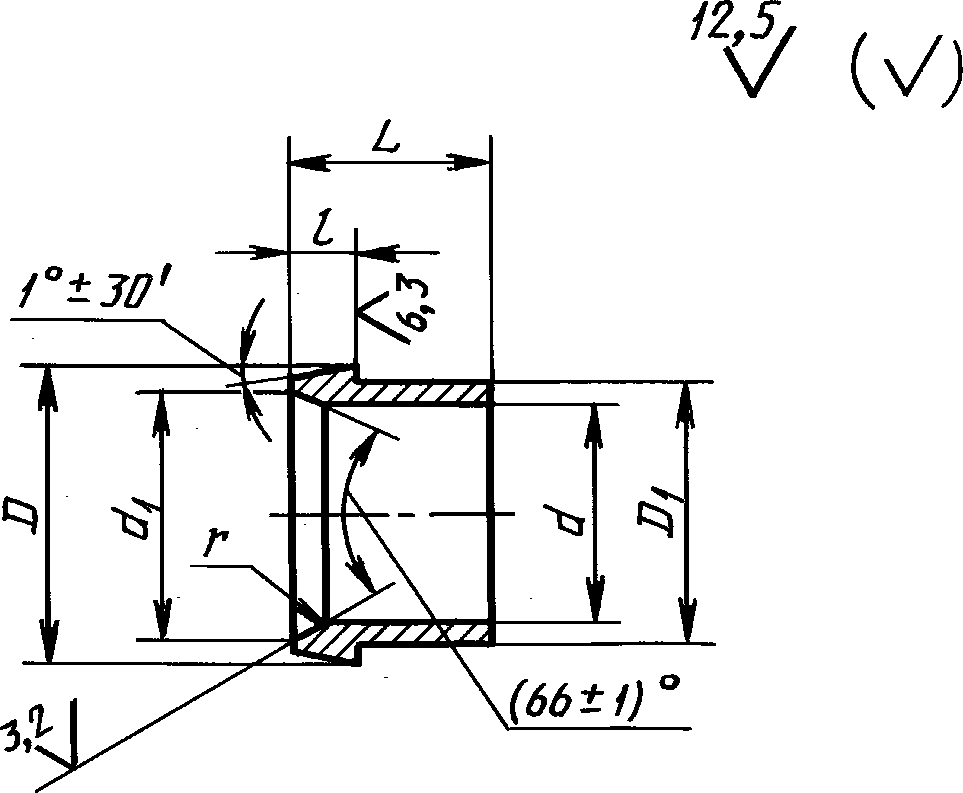

1. Конструкция и размеры ниппелей должны соответствовать указанным на чертеже и в таблице.

рис. 1

Примечание. Допускается обратный конус 1° +/- 30' не выполнять.

Размеры, мм

Группа	Dн <*>	DN <*> (Dу)	d		d1	D	D1	l	L	r	Масса 1000 шт., кг
Группа	Dн <*>	DN <*> (Dу)	Номин.	Пред. откл.	d1	h 12		+/- 0,3		r	Масса 1000 шт., кг
2	4	3	4	+0,25 +0,15	7,0	8,8	5,0	3,5	10	1,0	1,5
	6	4	6		8,6	10,2	7,0	4,0	11	3,5	2,0
	8	6	8		10,6	12,2	9,0	4,0	12		2,5
	10	8	10		12,5	14,2	11,0	4,5	13		3,0
	12	10	12	+0,4 +0,3	14,5	16,2	13,2	5,0	14		5,0
	(14)	12	14		17,5	20,2	16,0	5,5	15		8,2
	15	12	15		18,5	20,2	17,0	5,5	15		10,2
	18	15	18		22,3	24,6	20,0	6,0	17		12,0
	22	20	22		25,0	27,6	24,0	6,5	20		13,0
	28	25	28		31,0	33,6	30,0	7,0	22		20,0
	(34)	32	34	+0,5 +0,4	40,0	42,6	36,5	8,0	23		33,0
	35	32	35		41,0	42,6	37,5		23		39,8
	42	40	42		47,0	49,6	45,0		25		46,0

<*> Dн — наружный диаметр трубы; DN (Dу) — условный проход (номинальный размер).

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения ниппеля 2 с Dн = 10 мм:

Ниппель 2-10-ГОСТ 28941.27-91

2. Значение номинального (условного) давления для ниппелей группы 2 — по ГОСТ 15763 (приложение 3).

3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.
