ГОСТ 28941.16-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Штуцера ввертные. Конструкция

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 304)

Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 304

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

ШТУЦЕРА ВВЕРТНЫЕ

КОНСТРУКЦИЯ

Flare fittings. Stud couplings. Construction

ГОСТ 28941.16-91

Группа Г18

ОКП 419361

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 2; 3
ГОСТ 22525-77	1
ГОСТ 22526-77	1
ГОСТ 25065-90	1
	Настоящий стандарт распространяется на ввертные проходные штуцера для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и размеры ввертных штуцеров должны соответствовать указанным на чертеже и в таблице.

2. Значение номинального (условного) давления для ввертных штуцеров группы 2 — по ГОСТ 15763, приложение 3.

3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

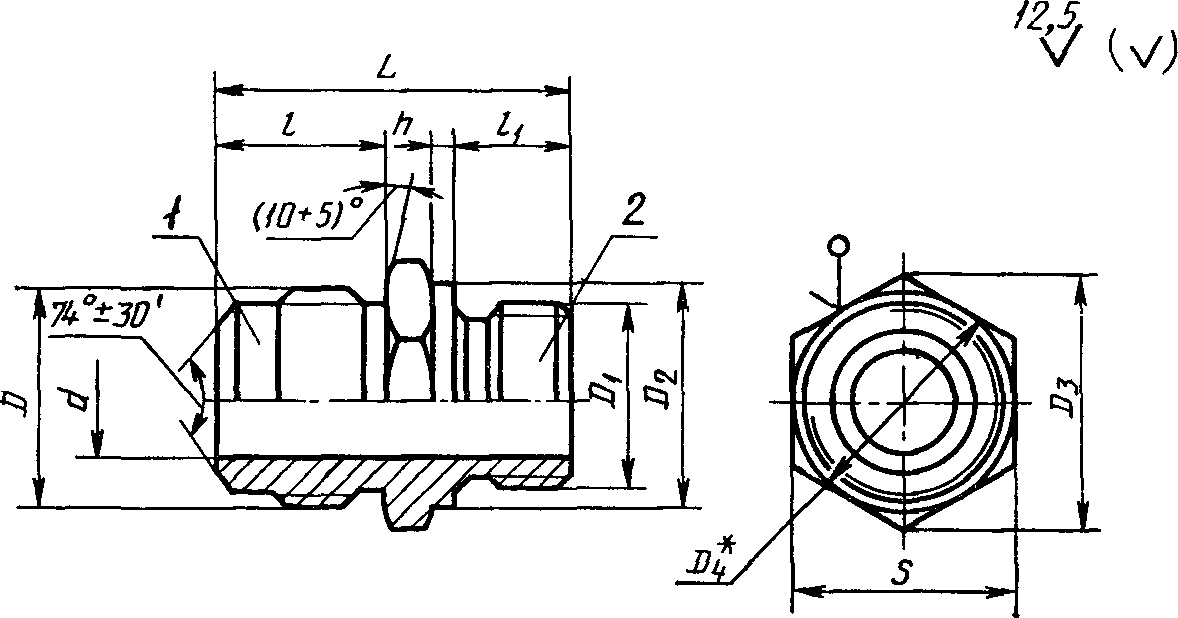

Исполнение 1 (под уплотнение плоской прокладкой)

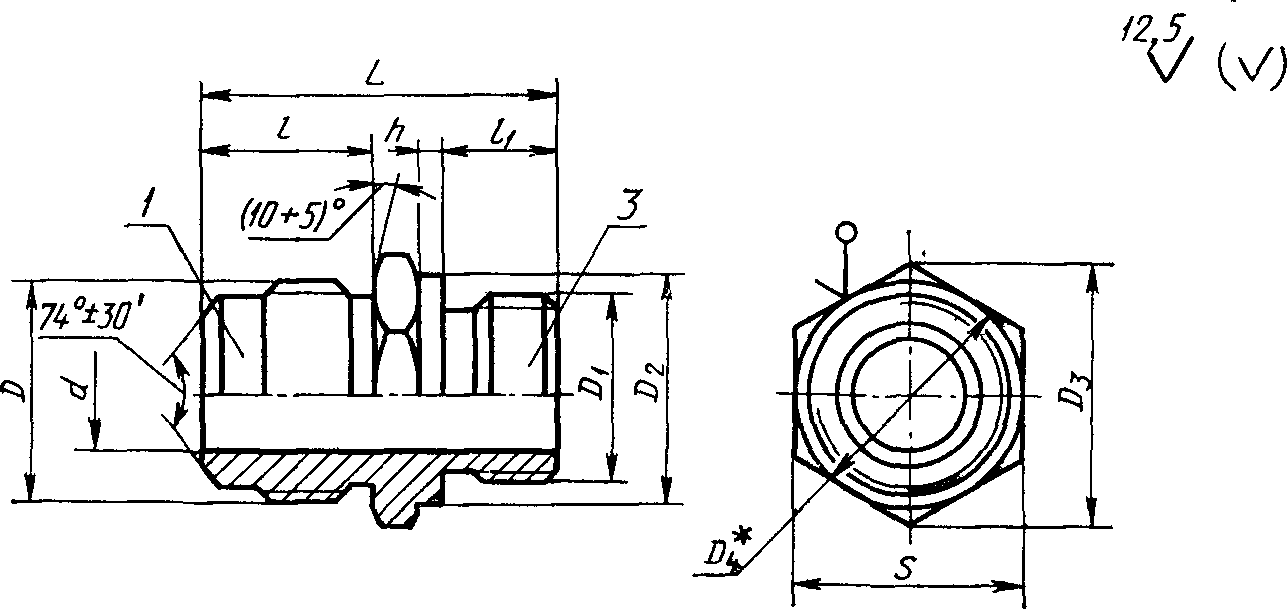

Исполнение 2 (под уплотнение резиновым кольцом круглого сечения)

---

<*> D4 = (0,9 ... 0,95)·S.

1 — присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525; 2 — ввертной конец исполнения 1 по ГОСТ 22526; 3 — ввертной прямой конец по ГОСТ 25065

Размеры, мм

Группа	Dн <*>	DN (Dу) <*>	d	D	D1	D2 -0,4	D3	S	l +/- 0,3 для исполнения		l +/- 0,3	l1, не более, для исполнения		h +/- 0,3	Масса 1000 шт., кг
															для исполнения
									1	2		1	2
															1	2
2	4	3	2,7	М10 x 1	М8 x 1	12	13,8	12	26,5	28,5	13	8	10	1,5	12,5	13,0
	6	4	4,0	М12 x 1,5	М10 x 1	14	16,2	14	28,5	31,5	14		11		17,0	18,5
	8	6	5,5	М14 x 1,5	М12 x 1,5	17	19,6	17	34,0		15	12		2,0	20,0
	10	8	7,5	М16 x 1,5	М14 x 1,5	19	21,9	19	37,0		17				36,5
	12	10	9,5	М18 x 1,5	М16 x 1,5	21	25,4	22	38,0						45,0
	(14)	12	11,0	М22 x 1,5	М18 x 1,5	23	27,7	24	42,0		19			2,5	75,0
	15
	18	15	14,0	М27 x 2	М22 x 1,5	27	31,2	27	46,0		22	14		3,0	108,0
	22	20	18,0	М30 x 2	М27 x 2	32	36,9	32	50,0		23	16			144,0
	28	25	24,0	М36 x 2	М33 x 2	39	47,3	41	54,0		24	18			212,0
	(34)	32	30,0	М45 x 2	М42 x 2	49	57,7	50	59,0		27	20			361,0
	35
	42	40	38,0	М52 x 2	М48 x 2	55	63,5	55	61,0			22			440,0

---

<*> Dн — наружный диаметр трубы; DN (Dу) — условный проход (номинальный размер).

Примечания:

1 Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения штуцера группы 2 с Dн = 10 мм, исполнения 1:

Штуцер 2-1-10-ГОСТ 28941.16-91

То же, исполнения 2:

Штуцер 2-2-10-ГОСТ 28941.16-91

---
