ГОСТ 28941.10-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой. Трубы тройниковые ввертные проходные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.10-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 303)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие
Постановлением Государственного

Комитета СССР по управлению

качеством продукции и стандартам

от 21 марта 1991 г. № 303

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ТРОЙНИКОВЫЕ ВВЕРТНЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ

Flare reducing branch tee fittings. Construction

ГОСТ 28941.10-91

Группа Г18

ОКП 419311

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9833-73	1
ГОСТ 15763-91 3; 4
ГОСТ 25065-90	1
ГОСТ 28941.12-91	2
ГОСТ 28941.22-91	1
ГОСТ 28941.26-91	1
ГОСТ 28941.27-91	1
	Настоящий стандарт распространяется на тройниковые проходные ввертные соединения трубопроводов с уплотнением резиновым кольцом круглого сечения и развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 2; 4 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

2. Развальцованные концы труб — по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 — по ГОСТ 15763, приложение 3.

4. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

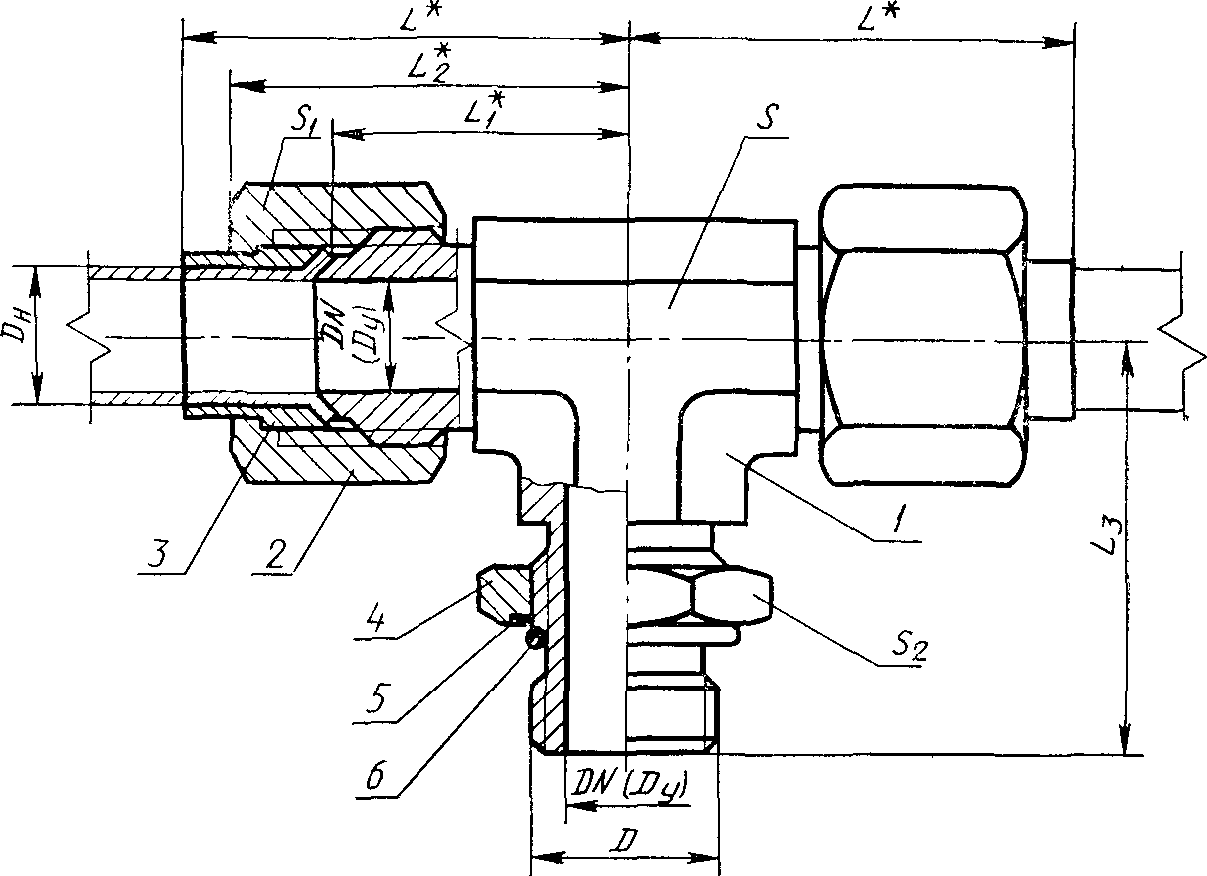

рис. 1

<*> Размеры для справок.

1 — ввертной тройник по ГОСТ 28941.22; 2 — накидная гайка
по ГОСТ 28941.26; 3 — ниппель по ГОСТ 28941.27;
4 — установочная гайка по ГОСТ 25065; 5 — защитная шайба
по ГОСТ 25065; 6 — резиновое кольцо по ГОСТ 9833,
типоразмеры колец — по ГОСТ 25065

Размеры, мм

Группа	Dн	DN (Dy)	D	L	L1	L2	L3	Размеры под ключ			Масса 1000 шт., кг
								S	S1	S2
2	4	3	М8 x 1	32	33,5	23	28	8	12		53,5
	6	4	М10 x 1		34,5			12	14		83,1
	8	6	М12 x 1,5	36	41,0	26	32	12	17		118,8
	10	8	М14 x 1,5	41	42,0	27	36	14	19		148,5
	12	10	М16 x 1,5	45	43,0	30	39	17	22		188,4
	(14)	12	М18 x 1,5	49	45,0	32	42	19	27	24	281,8
	15										284,2
	18	15	М22 x 1,5	53	52,0	35	46	24	32	30	467,0
	22	20	М27 x 2	64	59,0	43	55	27	36		619,6
	28	25	М33 x 2	71	65,0	48	61	36	41		849,0
	(34)	32	М42 x 2	80	71,0	56	70	41	50		1395,3
	35										1404,3
	42	40	М48 x 2	85	78,0	58	74	50	60		2038,0

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм:

Соединение 2-10-ГОСТ 28941.10-91
