ГОСТ 28941.22-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Тройники ввертные проходные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.22-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 304)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 304

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

ТРОЙНИКИ ВВЕРТНЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ

Flare fittings. Stud tees. Construction

ГОСТ 28941.22-91

Группа Г18

ОКП 419361

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 2; 3
ГОСТ 22525-77	1
ГОСТ 25065-90	1
	Настоящий стандарт распространяется на ввертные проходные тройники под уплотнение резиновым кольцом круглого сечения для соединений трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и размеры ввертных проходных тройников должны соответствовать указанным на чертеже и в таблице.

2. Значение номинального (условного) давления для ввертных проходных тройников группы 2 — по ГОСТ 15763, приложение 3.

3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

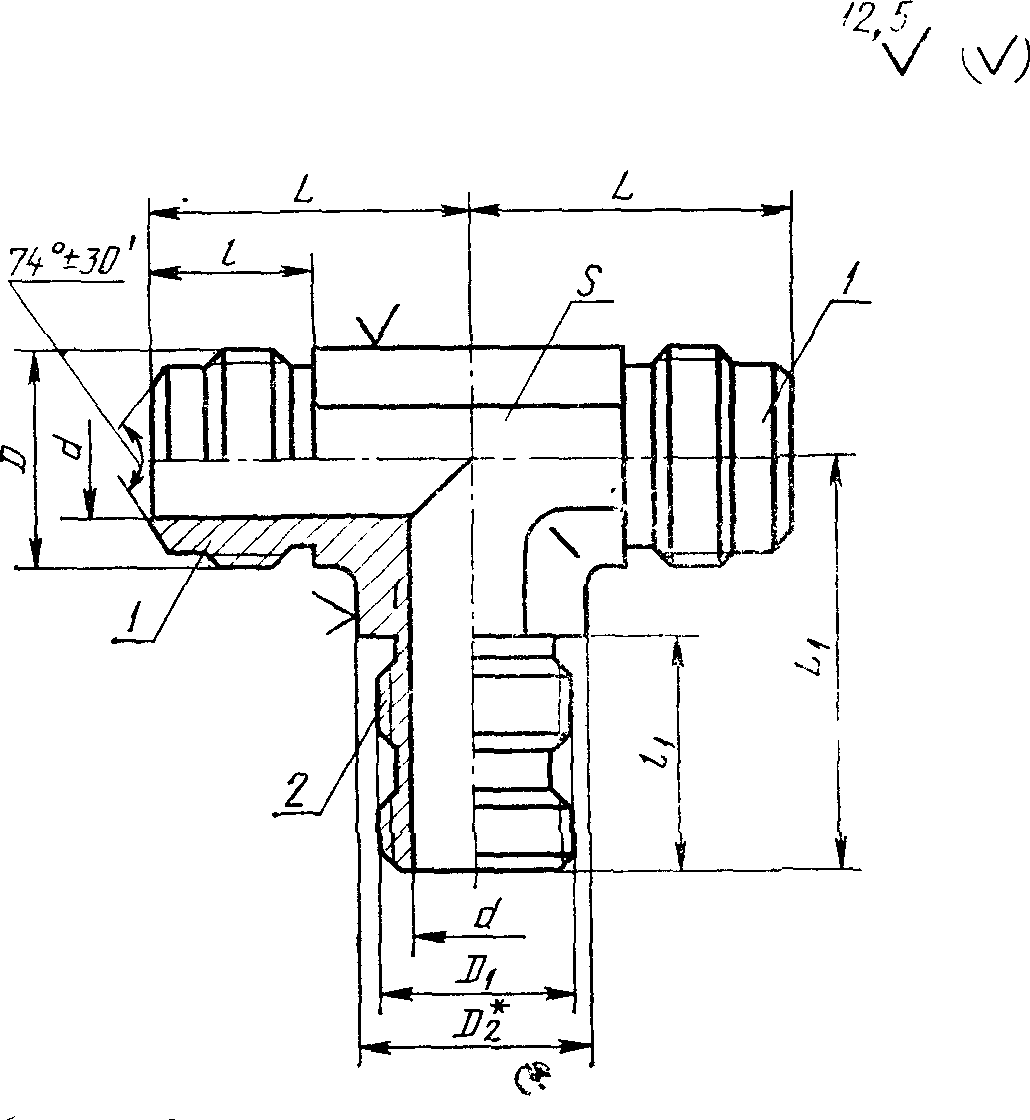

рис. 1

<*> Размер для справок.

1 — присоединительный конец корпусной детали под развальцовку трубы по ГОСТ 22525; 2 — ввертной конец корпусной детали, регулируемой по направлению по ГОСТ 25065

Примечание. Шероховатость поверхности S не нормируется.

Размеры, мм

Группа	Dн <*>	DN (Dу) <*>	d	D	D1	D2	S	L	L1	l	l1	Масса 1000 шт., кг
Группа	Dн <*>	DN (Dу) <*>	d	D	D1	D2	S	+/- 0,3			l1	Масса 1000 шт., кг
2	4	3	2,7	М10 x 1	М8 x 1	9,2	8	23	33,5	13	20	28,0
	6	4	4,0	М12 x 1,5	М10 x 1	13,8	12	23	34,5	14	21	47,4
	8	6	5,5	М14 x 1,5	М12 x 1,5	13,8	12	26	41,0	15	25	59,8
	10	8	7,5	М16 x 1,5	М14 x 1,5	16,2	14	29	42,0	17		75,5
	12	10	9,5	М18 x 1,5	М16 x 1,5	19,6	17	32	43,0	17		91,3
	(14)	12	11,0	М22 x 1,5	М18 x 1,5	21,9	19	31	45,0	19		126,9
	15	12	11,0	М22 x 1,5	М18 x 1,5	21,9	19	31	45,0	19		255,0
	18	15	14,0	М27 x 2	М22 x 1,5	27,7	24	39	52,0	22	27	255,0
	22	20	18,0	М30 x 2	М27 x 2	31,2	27	45	59,0	23	33	333,1
	28	25	24,0	М36 x 2	М33 x 2	41,6	36	50	65,0	24	35	470,1
	(34)	32	30,0	М45 x 2	М42 x 2	47,3	41	58	71,0	27	37	829,5
	35	32	30,0	М45 x 2	М42 x 2	47,3	41	58	71,0		37	829,5
	42	40	36,0	М52 x 2	М48 x 2	57,7	50	62	78,0		39	1192,0

<*> Dн — наружный диаметр трубы; DN (Dу) — условный проход (номинальный размер).

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения тройника группы 2 с Dн = 10 мм:

Тройник 2-10-ГОСТ 28941.22-91
