СП 540.1325800.2024. Свод правил. Накопители жидких промышленных отходов. Основные положения проектирования
(утв. и введен в действие Приказом Минстроя России от 01.07.2024 № 428/пр)
Примечание
Отдельные требования данного документа включены в Реестр требований, подлежащих применению при выполнении инженерных изысканий, осуществлении архитектурно-строительного проектирования, проведении экспертизы проектной документации и (или) экспертизы результатов инженерных изысканий, строительстве, реконструкции, капитальном ремонте, эксплуатации и сносе объектов капитального строительства, в соответствии с Постановлением Правительства РФ от 31.08.2023 № 1417 (Официальный сайт ЕИС «Стройкомплекс.РФ» https://стройкомплекс.рф по состоянию на 13.02.2026). Текст документа приведен в соответствии с публикацией на сайте https://www.minstroyrf.gov.ru/ по состоянию на 02.08.2024. Документ введен в действие с 02.08.2024.
Утвержден и введен в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 1 июля 2024 г. № 428/пр
НАКОПИТЕЛИ ЖИДКИХ ПРОМЫШЛЕННЫХ ОТХОДОВ
ОСНОВНЫЕ ПОЛОЖЕНИЯ ПРОЕКТИРОВАНИЯ
Storages of liquid industrial waste. Basic design statements
Дата введения 2 августа 2024 года
Предисловие
1 ИСПОЛНИТЕЛЬ — АО «ВНИИГ им. Б.Е. Веденеева»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)
4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 1 июля 2024 г. № 428/пр и введен в действие с 2 августа 2024 г.
5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет.
Введение
Настоящий свод правил разработан в целях обеспечения соблюдения требований Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» [1] с учетом требований федеральных законов от 21 июля 1997 г. № 117-ФЗ «О безопасности гидротехнических сооружений» [2], от 24 июня 1998 г. № 89-ФЗ «Об отходах производства и потребления» [3].
Разработка свода правил выполнена авторским коллективом АО «ВНИИГ им. Б.Е. Веденеева» (руководитель разработки — д-р техн. наук В.Б. Штильман, д-р техн. наук В.Б. Глаговский, д-р техн. наук О.М. Финагенов, Т.Ю. Крат, С.С. Голубев, А.А. Коношенков, М.Ю. Соколов, Б.А. Арын).
1 Область применения
1.1 Настоящий свод правил распространяется на проектирование новых, реконструкцию, капитальный ремонт, эксплуатацию, консервацию и ликвидацию существующих накопителей жидких промышленных отходов, предназначенных для размещения отходов III, IV и V классов по степени негативного воздействия на окружающую среду и обладающих следующими агрегатными состояниями и физической формой: жидкая, твердая, кусковая форма, волокно, твердое в жидком, прочие дисперсные системы, твердые сыпучие материалы, пыль, опилки.
1.2 Настоящий свод правил не распространяется на объекты размещения отходов, предназначенные для размещения отходов I и II классов по степени негативного воздействия на окружающую среду, насыпные накопители промышленных отходов (за исключением входящих в состав комбинированных накопителей); полигоны твердых коммунальных отходов; объекты обработки, обезвреживания и (или) утилизации, а также уничтожения биологических отходов, медицинских отходов, отходов сельского, лесного хозяйства, рыболовства и рыбоводства; на объекты обезвреживания, размещения и (или) уничтожения биологических отходов, медицинских отходов, радиоактивных отходов, отходов, содержащих вещества, разрушающие озоновый слой, а также на объекты размещения токсичных, взрыво- и пожароопасных отходов; отходов, совместное хранение или захоронение которых приводит к газообразованию или образованию токсичных, взрыво- и пожароопасных отходов.
2 Нормативные ссылки
В настоящем своде правил приведены нормативные ссылки на следующие документы:
ГОСТ 12.1.046 Система стандартов безопасности труда. Строительство. Нормы освещения строительных площадок
ГОСТ 5180 Грунты. Методы лабораторного определения физических характеристик
ГОСТ 12071 Грунты. Отбор, упаковка, транспортирование и хранение образцов
ГОСТ 22644 Конвейеры ленточные. Основные параметры и размеры
ГОСТ 25100-2020 Грунты. Классификация
ГОСТ Р 54098 Ресурсосбережение. Вторичные материальные ресурсы. Термины и определения
ГОСТ Р 56586 Геомембраны гидроизоляционные полиэтиленовые рулонные. Технические условия
ГОСТ Р 57446 Наилучшие доступные технологии. Рекультивация нарушенных земель и земельных участков. Восстановление биологического разнообразия
ГОСТ Р 59057 Охрана окружающей среды. Земли. Общие требования по рекультивации нарушенных земель
ГОСТ Р 59060 Охрана окружающей среды. Земли. Классификация нарушенных земель в целях рекультивации
СП 14.13330 «СНиП II-7-81* Строительство в сейсмических районах» (с изменениями № 2, № 3)
СП 22.13330.2016 «СНиП 2.02.01-83* Основания зданий и сооружений» (с изменениями № 1, № 2, № 3, № 4)
СП 23.13330 «СНиП 2.02.02-85* Основания гидротехнических сооружений» (с изменением № 1)
СП 24.13330 «СНиП 2.02.03-85 Свайные фундаменты» (с изменением № 1)
СП 32.13330 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения» (с изменениями № 1, № 2)
СП 34.13330 «СНиП 2.05.02-85* Автомобильные дороги»
СП 35.13330 «СНиП 2.05.03-84* Мосты и трубы» (с изменениями № 1, № 2, № 3)
СП 37.13330 «СНиП 2.05.07-91* Промышленный транспорт» (с изменениями № 1, № 2, № 3, № 4, № 5, № 6, № 7)
СП 38.13330.2018 «СНиП 2.06.04-82* Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)» (с изменением № 1)
СП 39.13330.2012 «СНиП 2.06.05-84* Плотины из грунтовых материалов» (с изменениями № 1, № 2, № 3)
СП 40.13330 «СНиП 2.06.06-85 Плотины бетонные и железобетонные» (с изменениями № 1, № 2)
СП 45.13330 «СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты» (с изменениями № 1, № 2, № 3)
СП 47.13330 «СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения» (с изменением № 1)
СП 48.13330 «СНиП 12-01-2004 Организация строительства» (с изменением № 1)
СП 52.13330 «СНиП 23-05-95* Естественное и искусственное освещение» (с изменениями № 1, № 2)
СП 58.13330 «СНиП 33-01-2003 Гидротехнические сооружения. Основные положения» (с изменениями № 1, № 2)
СП 90.13330 «СНиП II-58-75 Электростанции тепловые» (с изменением № 1).
СП 104.13330 «СНиП 2.06.15-85 Инженерная защита территории от затопления и подтопления» (с изменением № 1)
СП 127.13330 Объекты размещения отходов производства. Основные положения по проектированию (СНиП 2.01.28-85 Полигоны по обезвреживанию и захоронению токсичных промышленных отходов. Основные положения по проектированию)
СП 131.13330 «СНиП 23-01-99* Строительная климатология» (с изменениями № 1, № 2)
СП 165.1325800 «СНиП 2.01.51-90 Инженерно-технические мероприятия по гражданской обороне» (с изменениями № 1, № 2, № 3)
СП 317.1325800 Инженерно-геодезические изыскания для строительства. Общие правила производства работ (с изменением № 1)
СП 446.1325800 Инженерно-геологические изыскания для строительства. Общие правила производства работ (с изменением № 1)
СП 482.1325800 Инженерно-гидрометеорологические изыскания для строительства. Общие правила производства работ
СП 493.1325800 Инженерные изыскания для строительства в районах распространения многолетнемерзлых грунтов. Общие требования
СП 502.1325800 Инженерно-экологические изыскания для строительства. Общие правила производства работ
Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет, на официальном сайте федерального органа исполнительной власти, разработавшего и утвердившего настоящий свод правил, или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем своде правил применены следующие термины с соответствующими определениями:
| армированный грунт: Композитный материал, состоящий из насыпного грунта и армирующих его более прочных элементов. [СП 22.13330.2016, пункт 3.1] |
|---|
| армированный массив грунта: Естественный грунтовый массив, усиленный армирующими элементами. [СП 22.13330.2016, пункт 3.2] |
|---|
3.1.3 армогрунтовая система: Система, состоящая из грунта основания, уплотняемых слоев грунта насыпи и армирующих элементов в виде геосинтетических материалов (георешеток, геосеток, геокомпозитов), закладываемых между слоями грунта насыпи с определенным вертикальным шагом.
3.1.4 бесплотинный накопитель (накопитель котлованного типа): Тип накопителя жидких промышленных отходов, у которого отсутствуют ограждающие сооружения — первичные дамбы и дамбы наращивания.
3.1.5 бон, боновое заграждение: Плавучее заграждение, служащее для защиты водоприемных и водоотводных устройств от попадания плавающих предметов, мусора, отходов.
3.1.6 борьба с эрозией поверхности: Предотвращение или ограничение перемещения частиц грунта или других частиц с поверхности объекта.
3.1.7 геокомпозит: Вид геосинтетического материала, представляющего собой комбинацию скрепленных в плоскости различных слоев (не менее двух), отличающихся по своей структуре и своей функции.
3.1.8 геосинтетический материал: Строительный материал, изготовленный из синтетических или природных полимеров или неорганических веществ, контактирующих с грунтом и (или) другими материалами или средами.
Примечание - Применяется в различных областях строительства для выполнения различных геотехнических функций (например, армирование, фильтрация, защита).
3.1.9 гидротранспортирование пульпы (гидротранспорт): Способ перемещения промышленных отходов или материалов потоком воды.
3.1.10 дамба наращивания (ярус наращивания): Дамба, выполняемая из инертных материалов, возводимая в процессе эксплуатации накопителя, предназначенная для увеличения его емкости.
3.1.11 депрессионная поверхность (поверхность депрессии): Поверхность безнапорного фильтрационного потока, давление во всех точках которой равно атмосферному.
3.1.12 дренирование: Сбор и перенос осадков, подземных вод, профильтровавшихся вод, вод в полостях геосинтетического материала и других жидкостей.
3.1.13 жидкие промышленные отходы: Отходы производства, перемещаемые к месту хранения и (или) захоронения путем гидротранспорта.
3.1.14 жизненный цикл накопителя жидких промышленных отходов: Период до ликвидации накопителя, в течение которого осуществляют инженерные изыскания, проектирование, строительство, эксплуатацию (в том числе консервацию), реконструкцию.
| захоронение отходов: Изоляция отходов, не подлежащих дальнейшей утилизации, в специальных хранилищах в целях предотвращения попадания вредных веществ в окружающую среду. [3, глава 1, статья 1] |
|---|
3.1.16 зенитный намыв (зенитный способ подачи пульпы): Технология намыва с использованием небольшого числа намывных выпусков при высокой интенсивности намыва, отличающаяся намывом каждого очередного яруса наращивания или его основания через наклонные (зенитные) трубы.
3.1.17 инертный грунт (инертный материал): Грунт (материал) с постоянными химическими и физико-механическими характеристиками: горные породы; нерудные материалы различного происхождения; природные грунты; а также техногенные грунты с подтвержденными санитарно-эпидемиологическими характеристиками.
3.1.18 интенсивность намыва: Толщина слоя отходов, намываемого в единицу времени.
3.1.19 комбинированный накопитель: Тип накопителя промышленных отходов, включающий элементы намывного, наливного или насыпного накопителя, предусматривающий совместное размещение на одной или нескольких картах (секциях) разных видов отходов или совместное применение гидротранспорта и других систем транспортирования отходов.
3.1.20 консервация накопителя: Период эксплуатации, в течение которого происходит временное (от одного года, но не более 10 лет) прекращение подачи, а также транспортирования и размещения отходов.
3.1.21 конусный намыв: Технология намыва сгущенной пульпы, представляющая собой ее сброс в центре накопителя с образованием намытого конуса из отходов и осветлением воды, происходящим в прудковой зоне вдоль ограждающих сооружений.
3.1.22 ликвидация накопителя: Комплекс мероприятий, направленный на прекращение существования накопителя жидких промышленных отходов в качестве объекта размещения отходов и включающий ликвидацию входящих в его состав гидротехнических сооружений (или элементов ГТС, сдерживающих напор).
Примечание - Ликвидацию накопителя как объекта размещения отходов допускается выполнять изоляцией отходов на месте их расположения, перемещением их на другой объект размещения отходов или на утилизацию.
3.1.23 майна: Искусственно поддерживаемая незамерзающая часть водоема, предназначенная для ведения работ при отрицательных температурах воздуха.
3.1.24 междамбовое пространство: Участок горизонтальной поверхности пляжа (намытого или отсыпанного), образованный за счет отступа вышерасположенного яруса от бровки верхового откоса нижерасположенного яруса к центру секции.
3.1.25 накопитель жидких промышленных отходов (гидроотвал, накопитель): Объект размещения отходов (хвостохранилище, золоотвал, шлакоотвал, шламонакопитель, гипсонакопитель, илонакопитель и др.), представляющий собой комплекс сооружений, формирующих искусственную или естественную емкость, и включающих в себя сооружения, необходимые для размещения промышленных отходов, поступающих гидротранспортом.
3.1.26 наливной накопитель (наливной отвал): Тип накопителя жидких промышленных отходов, ограждающие сооружения которого возводят насыпным способом путем последовательного наращивания по мере заполнения накопителя.
3.1.27 намыв отходов: Формирование массива отходов путем гидронамыва в пределах площади накопителя.
3.1.28 намывной накопитель (намывной отвал): Тип накопителя жидких промышленных отходов, ограждающие сооружения которого возводят по технологии намыва в процессе его эксплуатации.
3.1.29 наращивание: Образование или увеличение емкости накопителя после заполнения отходами путем возведения дамбы наращивания (яруса наращивания).
Примечание - Наращивание выполняется либо со стороны верхового откоса на основание из намытого отхода, либо в сторону низового откоса.
3.1.30 насыпной накопитель (насыпной отвал, насыпная секция накопителя): Объект размещения отходов, поступающих в накопитель конвейерным и другим видом транспорта, без применения гидротранспорта.
3.1.31 обезвоживание: Увеличение доли твердой фазы в пульпе, позволяющее применять автотранспорт и конвейеры для транспортирования отходов.
| объекты размещения отходов: Специально оборудованные сооружения, предназначенные для размещения отходов, в том числе отходов недропользования (за исключением объектов хранения вскрышных и вмещающих горных пород, которые подлежат использованию в соответствии с Законом Российской Федерации от 21 февраля 1992 года № 2395-I «О недрах»), и включающие в себя объекты хранения отходов и объекты захоронения отходов. [3, глава 1, статья 1] |
|---|
3.1.33 отстойный пруд (пруд-отстойник, прудковая зона): Водоем, образованный в пределах площади намывного или наливного накопителя или устроенный как отдельно стоящее сооружение, в котором происходит осветление воды в процессе намыва или подачи пульпы.
3.1.34 первичная дамба (дамба обвалования, дамба первичного обвалования): Гидротехническое сооружение, выполняемое из природных или техногенных грунтов, предназначенное для образования начальной емкости накопителя.
3.1.35 площадь накопителя: Площадь территории в границах горизонтальной проекции на поверхность земли ложа накопителя и ограждающих его сооружений.
3.1.36 пляж: Поверхность намываемых отходов, сформированная выше уровня воды, примыкающая к ограждающему сооружению.
3.1.37 промышленные отходы: Отходы производства — вещества, которые образованы в процессе производства, выполнения работ, которые удаляются, предназначены для удаления или подлежат удалению в накопители: отходы обогащения, шламы, золы, шлаки и др.
3.1.38 пульпа: Смесь с водой промышленного отхода или материала, предназначенная для перемещения посредством гидротранспорта.
3.1.39 разделение: Предотвращение взаимного проникновения частиц материалов и (или) грунтов смежных слоев.
| размещение отходов: Хранение и захоронение отходов. [3, глава 1, статья 1] |
|---|
3.1.41 реконструкция накопителя: Изменение параметров накопителя (высоты, площади, объема), увеличение начальной проектной емкости, расширение, восстановление или изменение несущих конструкций элемента; изменение параметров линейных объектов, если их изменение влечет за собой изменение параметров накопителя.
3.1.42 рекультивация накопителя: Комплекс мероприятий по рекультивации поверхности накопителя, предназначенный для изменения направления использования территории накопителя после его ликвидации в целях, не подразумевающих дальнейшее размещение на ней отходов.
3.1.43 рекультивация земель: Мероприятия по предотвращению деградации земель и (или) восстановлению их плодородия посредством приведения земель в состояние, пригодное для их использования в соответствии с целевым назначением и разрешенным использованием, в том числе путем устранения последствий загрязнения почв, восстановления плодородного слоя почвы, создания защитных лесных насаждений.
3.1.44 сгущение пульпы: Технологический процесс повышения содержания твердой фазы в пульпе (гидросмеси).
| техногенный грунт: Грунт, измененный, перемещенный или образованный в результате инженерно-хозяйственной деятельности человека. [ГОСТ 25100-2020, пункт 3.32] |
|---|
3.1.46 упорная призма: Дамба первичного обвалования, грунты основания, отходы, намытые в основания ярусов наращивания, ярусы наращивания, совместная работа которых обеспечивает устойчивость низового откоса ограждающего сооружения накопителя.
| утилизация отходов: Использование отходов для производства товаров (продукции), выполнения работ, оказания услуг, включая повторное применение отходов, в том числе повторное применение отходов по прямому назначению (рециклинг), их возврат в производственный цикл после соответствующей подготовки (регенерация), извлечение полезных компонентов для их повторного применения (рекуперация). [3, глава 1, статья 1] |
|---|
3.1.48 фильтрация: Движение жидкости через пористую или трещиноватую среду: грунты, скальные породы, искусственные материалы, в том числе геосинтетические материалы.
| хранение отходов: Складирование отходов в специализированных объектах сроком более чем одиннадцать месяцев в целях утилизации, обезвреживания, захоронения. [3, глава 1, статья 1] |
|---|
3.1.50 эксплуатация накопителя: Период жизненного цикла накопителя от пускового периода до завершения его ликвидации.
3.2 Сокращения
В настоящем своде правил приняты следующие сокращения:
ВЗиС — временные здания и сооружения;
ГеоСМ — геосинтетические материалы;
ГТС — гидротехническое сооружение;
ЕГРН — Единый государственный реестр недвижимости;
ОКН — объекты культурного наследия;
ОРО — объект размещения отходов;
ПФЭ — противофильтрационный элемент;
КИА — контрольно-измерительная аппаратура;
СМР — строительно-монтажные работы;
СЗЗ — санитарно-защитная зона;
ТЭО — технико-экономическое обоснование;
4 Общие положения
4.1 Назначение и срок эксплуатации
4.1.1 Накопители жидких промышленных отходов проектируют для размещения промышленных отходов.
4.1.2 Проектный расчетный срок заполнения накопителя определяют проектной документацией. Если проектный расчетный срок заполнения накопителя превышает 25 лет, то в проектной документации необходимо разработать и привести требования по проведению дальнейшей комплексной оценки.
4.1.3 Комплексную оценку следует проводить не менее чем за три года до окончания расчетного срока службы (заполнения) накопителя или истечения срока заполнения накопителя в 25 лет. В состав комплексной оценки включают оценку надежности сооружения, в том числе упорной призмы в соответствии с СП 39.13330, оценку воздействия накопителя на окружающую среду (на поверхностные и подземные воды, атмосферный воздух, почвы, недра, растительный и животный мир), оценку физических факторов воздействия.
По результатам комплексной оценки накопителя его собственник (владелец) принимает решение о возможности реконструкции накопителя в случае наличия мощностей по его заполнению и соответствия накопителя санитарно-эпидемиологическим, экологическим, техническим требованиям, либо ликвидации или рекультивации накопителя.
4.1.4 В процессе эксплуатации и по окончании срока эксплуатации накопителя необходимо определять остаточную емкость накопителя в целях обоснования возможности продолжения его использования.
4.2 Классы опасности отходов по степени негативного воздействия на окружающую среду
4.2.1 Отходы, в зависимости от степени негативного воздействия на окружающую среду, подразделяют на пять классов опасности:
I класс — чрезвычайно опасные;
V класс — практически неопасные.
Отнесение отходов к I — V классам опасности по степени негативного воздействия на окружающую среду осуществляется на основании утвержденных в установленном порядке критериев [4].
4.3 Классы опасности токсичных отходов по степени воздействия на среду обитания и здоровье человека
4.3.1 Отходы по степени воздействия на среду обитания и здоровье человека [5] подразделяют на четыре класса опасности:
1-й класс — чрезвычайно опасные;
4.3.2 Класс опасности отходов определяют расчетным и (или) экспериментальным методом.
Расчетный метод применяют, если известен качественный и количественный состав отхода и в источниках имеются необходимые сведения для определения показателей опасности компонентов отхода. При отсутствии этих сведений определение класса опасности допускается определять экспериментально.
4.4 Назначение класса гидротехнического сооружения
4.4.1 Класс ограждающих гидротехнических сооружений накопителей жидких промышленных отходов следует назначать в соответствии с критериями [6].
4.5 Назначение уровня ответственности сооружения
4.5.1 Уровень ответственности накопителя промышленных отходов назначают в соответствии с [1].
4.5.2 При назначении уровня ответственности сооружений накопителя необходимо руководствоваться оценкой его влияния на технологический цикл объекта, на котором происходит образование отходов, планируемых к размещению (горно-обогатительный комбинат, теплоэлектростанция и т.д.).
4.5.3 При назначении уровня ответственности накопителей жидких промышленных отходов для объектов, отвечающих за электроснабжение и отопление населенных пунктов, необходимо учитывать влияние прекращения эксплуатации накопителя на жизненный цикл объекта образования отходов (например, отсутствуют резервные пути размещения отходов; планируемые к размещению отходы образуются в прямом технологическом цикле).
4.5.4 Уровень ответственности накопителя относят к: повышенному, нормальному или пониженному. Отнесение накопителя к одному из уровней ответственности осуществляют в соответствии с критериями [7].
4.5.5 Идентификацию накопителя (отдельных сооружений и систем накопителя) проводят согласно [1, статья 4].
4.6 Размещение отходов
4.6.1 Присвоение накопителю категории как объекту, оказывающему негативное воздействие на окружающую среду, осуществляется при его постановке на государственный учет в порядке, установленном [8].
4.6.2 Отнесение объектов, оказывающих негативное воздействие на окружающую среду, к объектам I, II, III и IV категорий осуществляется на основании утвержденных в установленном порядке критериев [9].
4.6.3 Запрещается размещение отходов в накопителях, не внесенных в государственный реестр ОРО [10].
4.6.4 В накопителях жидких промышленных отходов запрещается размещение отходов, отнесение которых к конкретному классу опасности не подтверждено в установленном порядке [11].
4.6.5 Размещаемые в накопителе промышленные отходы классифицируют по степени негативного воздействия на окружающую среду (см. 4.2) и по степени воздействия на среду обитания и здоровье человека (см. 4.3).
4.6.6 Проектирование, строительство, реконструкцию, капитальный ремонт, ввод в эксплуатацию, эксплуатацию и вывод из эксплуатации накопителей жидких промышленных отходов следует осуществлять в соответствии с [7], [12], [13].
4.7 Обработка и утилизация отходов
4.7.1 Отходы, размещаемые в накопителях, в дальнейшем допускаются к направлению собственником на утилизацию с учетом проведения оценки в соответствии с требованиями законодательства об экологической экспертизе.
4.7.2 Для использования отходов в качестве строительного материала в рамках реализации проектных решений в пределах площади накопителя (намыв ограждающей дамбы, техногенного экрана, отсыпка разделительных дамб) необходимо определение их физико-механических характеристик, подтверждающих возможность применения в выбранных конструктивных элементах, и санитарно-гигиенических параметров.
4.7.3 Для обеспечения возможности применения отходов вне площадки накопителя следует определять их область применения, их санитарно-гигиенические параметры, а также критерии возможности утилизации.
4.7.4 Основополагающие критерии возможности утилизации отходов — это документация, подтверждающая факт их возможного хозяйственного использования в соответствии с требованиями ГОСТ Р 54098.
4.7.5 При определении назначения объекта размещения отходов необходимо предусматривать возможность дальнейшей утилизации отходов, планируемых к размещению в накопителе. При этом требования к площадкам, условиям размещения и конструкциям накопителей, используемых для хранения отходов, должны быть идентичны требованиям к площадкам, условиям размещения и конструкциям накопителей, используемых для захоронения отходов.
4.7.6 В документации, подтверждающей возможность утилизации отходов, необходимо предусматривать программу отбора проб, включающую места для проведения отбора образцов (проб) отходов [14] в соответствии с требованиями [5], для последующих лабораторных исследований, измерений и испытаний на соответствие установленным характеристикам, с учетом положений 4.7.3, 4.7.4. Отбор образцов (проб) отходов под утилизацию в качестве техногенных грунтов и инертных материалов для целей строительства дополнительно следует выполнять в соответствии с ГОСТ 12071.
Если при строительстве или в процессе эксплуатации накопителя собственником или лицами, во владении или в пользовании которых находятся накопители, предполагается утилизация отходов, то в проектной или эксплуатационной документации следует предусматривать оборудование накопителей пробными площадками. Оборудование пробными площадками следует выполнять с учетом размещения технологических трубопроводов, дорог и других объектов эксплуатации.
Площадки для отбора образцов (проб) отходов должны быть безопасными, незатопляемыми и снабжены ограждениями.
4.7.7 Отбор образцов (проб) отходов и их последующие лабораторные исследования выполняются организациями, допущенными к осуществлению данной деятельности в порядке, установленном действующим законодательством.
4.7.8 Деятельность по утилизации отходов III, IV классов опасности подлежит лицензированию Федеральной службой по надзору в сфере природопользования (Росприроднадзор) или ее территориальными отделениями и осуществляется предприятием, получающим отходы в результате своего технологического цикла, или специализированными подрядными организациями, имеющими право осуществлять такую деятельность.
4.8 Технологии транспортирования и размещения отходов
При выборе способа транспортирования отходов в накопитель следует применять технологии, направленные на уменьшение свободной воды в технологическом цикле для реализации концепции ресурсосбережения и минимизации воздействия на поверхностные и подземные воды.
4.9 Классификация накопителей

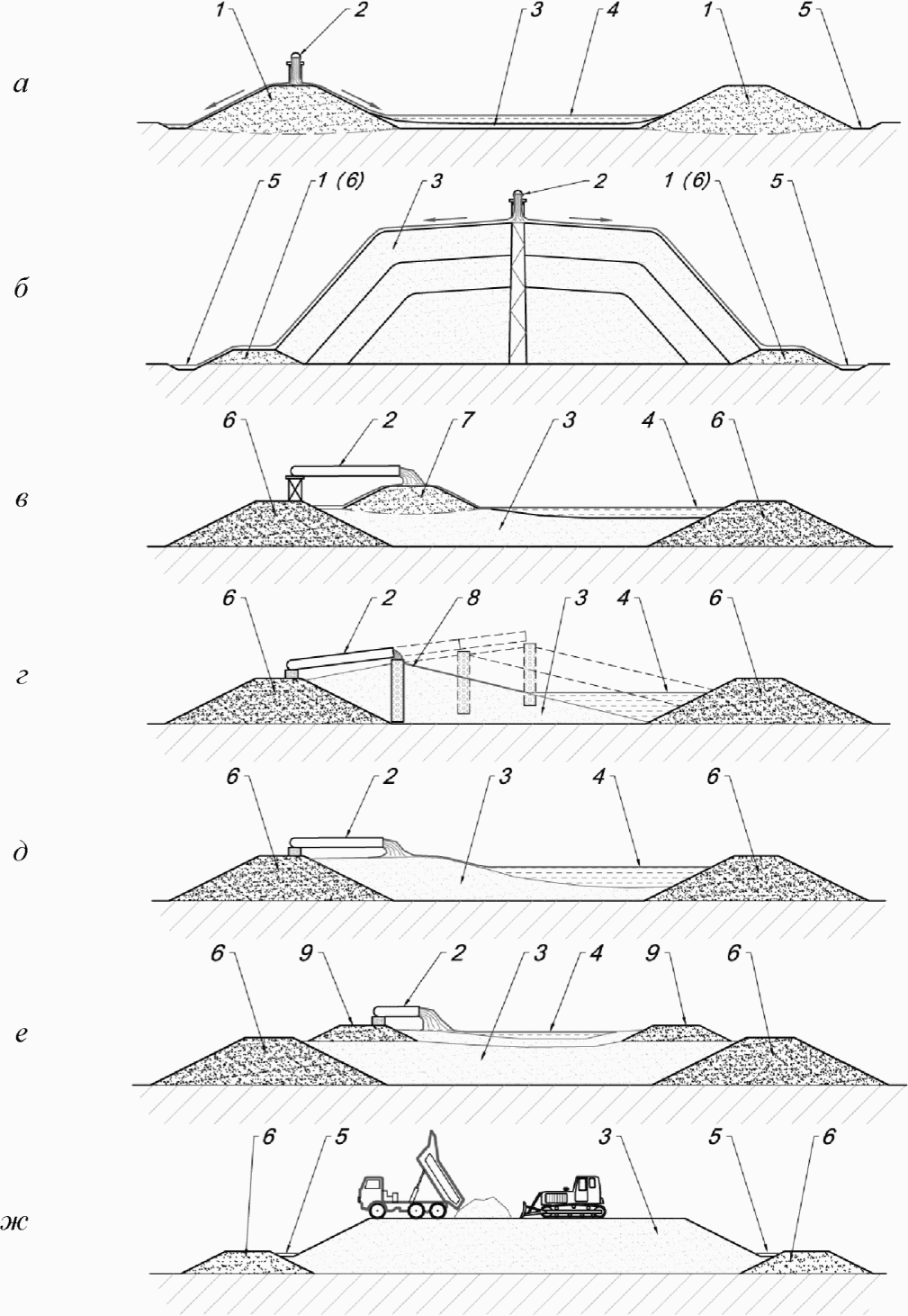

4.9.1 По способу заполнения накопители подразделяют (рисунок 4.1):
- на наливные;
- намывные;
- комбинированные, включающие наливные, намывные и насыпные секции (см. 3.1.19) в любом сочетании.
Примечание — Проектирование насыпных накопителей (см. 3.1.30) выполняют согласно СП 127.13330.
а — намывной, заполнение — от дамб к центру; б — намывной, заполнение — от центра к краям; в — намывной с намываемыми ярусами наращивания; г — намывной, заполнение путем конусного намыва; д — наливной, с намывом основания для ярусов дамб наращивания; е — наливной с ярусами наращивания, отсыпанными на намытом основании; ж — насыпная секция комбинированного накопителя; 1 — намытая ограждающая дамба; 2 — пульповыпуск; 3 — намываемые (отсыпаемые) отходы; 4 — отстойный пруд; 5 — водоотводная канава; 6 — насыпная ограждающая дамба; 7 — намываемый ярус наращивания ограждающей дамбы; 8 — намываемый конус; 9 — отсыпанный ярус наращивания ограждающей дамбы
Рисунок 4.1 — Типы конструкций накопителей (в разрезе)
4.9.2 По количеству секций накопители классифицируют на односекционные, двухсекционные, трехсекционные, многосекционные (от 4 и более секций).
4.9.3 В зависимости от рельефа местности накопители промышленных отходов разделяют: на равнинные, овражные, косогорные (склоновые), пойменные, котлованные (котловинные) и смешанного типа.
5 Инженерные изыскания
5.1 Состав инженерных изысканий для подготовки проектной документации на реконструкцию накопителей и порядок их подготовки установлены в [7, статья 47] и [15].
5.2 Для разработки проектной документации на новое строительство и (или) реконструкцию накопителей жидких промышленных отходов выполняют инженерные изыскания в соответствии с требованиями СП 47.13330.
5.3 Кроме основных видов инженерных изысканий при подготовке проектной документации на реконструкцию, в состав инженерных изысканий следует включать обследования состояния оснований зданий и сооружений и их строительных конструкций.
В рамках обследования оценивают состояние оснований и дают заключение об их несущей способности, а также фиксируют существующее состояние сооружений (в целом и отдельные дефекты), выполняют обмерные работы с целью уточнения объемов реконструкции (при необходимости — сноса и демонтажа) отдельных элементов сооружения.
5.4 Инженерно-геодезические изыскания следует выполнять в соответствии с требованиями СП 47.13330, СП 317.1325800 для получения достоверных и достаточных топографо-геодезических материалов и данных о ситуации и рельефе местности (в том числе дна водотоков, водоемов), существующих и строящихся зданиях и сооружениях (наземных, подземных и надземных), элементах планировки, проявлениях опасных природных процессов и факторов техногенного воздействия (в цифровой, графической, фотографической и иных формах), необходимых для подготовки проектной документации, строительства и реконструкции зданий и сооружений [16].
5.5 Инженерно-геологические изыскания должны обеспечивать комплексное изучение инженерно-геологических условий территории в границах проектирования для получения необходимых и достаточных материалов для строительства и реконструкции накопителей жидких промышленных отходов.
5.6 Для разработки проектной и рабочей документации на новое строительство и реконструкцию накопителей состав и объем инженерно-геологических изысканий (в том числе в части количества и глубины горных выработок) [17] устанавливают в соответствии с требованиями СП 47.13330, СП 446.1325800.
5.7 Для разработки проектной документации на реконструкцию накопителей при определении объема инженерно-геологических изысканий (количества и глубин выработок) допускается актуализация ранее выполненных инженерно-геологических изысканий по СП 47.13330 и СП 446.1325800.
5.8 В случае если проектом предусматривают использование размещаемых на накопителях отходов в качестве материала для возведения (наращивания) ограждающих сооружений накопителей, то в ходе инженерно-геологических изысканий необходимо выполнять исследования физико-механических характеристик данных отходов в объеме, достаточном для расчетного обоснования возводимых из них ограждающих конструкций.
5.9 Лабораторные исследования физико-механических свойств грунтов, укладываемых в тело ограждающих дамб и в основание дамб I и II классов, следует выполнять с применением приборов трехосного сжатия (стабилометров).
5.10 Частоту горных выработок (буровых скважин, шурфов) следует принимать:
- для разработки проектной и рабочей документации — в соответствии с требованиями к объемам инженерно-геологических изысканий для объектов капитального строительства по СП 446.1325800;
- для предпроектной проработки решений (технико-экономическое обоснование (ТЭО), основные проектные решения (ОПР)) — через 100 — 500 м на участках предполагаемого расположения ограждающих дамб по их предполагаемым осям; 150 — 500 м, в зависимости от сложности инженерно-геологических условий, расстояние между горными выработками в створах в пределах одного геоморфологического элемента.
5.11 Глубины выработок для всех стадий проектирования принимают с учетом сферы взаимодействия дамбы с геологической средой (активной зоны взаимодействия сооружения с грунтовым массивом и зоной фильтрации), но не менее полуторной высоты дамб.
При залегании в основании сооружения скальных грунтов допускается уменьшение глубины горных выработок.
5.12 На стадии проработки проектных решений (ТЭО, ОПР) под ограждающие сооружения допускается уменьшение глубины выработок до глубины коренных пород с заходом в них.
5.13 Глубину горных выработок в пределах площадки предполагаемого размещения накопителя для всех стадий проектирования назначают до водоупора.
5.14 В пределах площадки предполагаемого размещения чаши накопителя выполняют построение поперечных разрезов:
- для разработки проектной и рабочей документации — в соответствии с требованиями к объемам инженерно-геологических изысканий для объектов капитального строительства по СП 446.1325800;
- для стадии ТЭО, ОПР — через каждые 500 — 1000 м при количестве выработок на каждом поперечном разрезе — не менее трех.
5.15 При наличии решения по устройству противофильтрационного экрана для всех стадий проектирования допускается выполнять горные выработки на глубину менее глубины заложения водоупора, но не менее регламентируемой СП 446.1325800.
5.16 Прогноз изменения гидрогеологических условий территории и оценку воздействия накопителя на подземные и поверхностные воды необходимо выполнять с помощью геофильтрационного и (или) геомиграционного моделирования.
5.17 Для обоснования расчетных параметров геофильтрационной и геомиграционной моделей необходимо выполнять гидрогеологические изыскания (например, опытные откачки, миграционные запуски, режимные наблюдения за уровнями и химическим составом подземных вод) в объеме, достаточном для принятия обоснованного проектного решения.
5.18 Инженерно-гидрометеорологические изыскания выполняют для комплексного изучения гидрометеорологических условий территории района строительства, в целях получения необходимых и достаточных материалов для подготовки проектной документации, строительства и реконструкции зданий и сооружений.
5.19 Инженерно-гидрометеорологические изыскания следует выполнять в соответствии с требованиями СП 482.1325800 и СП 47.13330.
5.20 При выполнении инженерно-гидрометеорологических изысканий следует определять расчетные гидрометеорологические характеристики минимальной, максимальной и требуемой обеспеченности, соответствующей классу проектируемого сооружения.
5.21 Инженерно-экологические изыскания выполняют для получения материалов и данных о состоянии компонентов окружающей среды и возможных источниках ее загрязнения, необходимых для подготовки проектной документации, строительства и реконструкции зданий и сооружений.
5.22 Объем и состав инженерно-экологических изысканий должны быть достаточными для организации и ведения производственного экологического контроля на стадии эксплуатации накопителя.
5.23 Инженерно-экологические изыскания следует выполнять в соответствии с требованиями СП 47.13330, СП 502.1325800.
5.24 Инженерные изыскания на стадии ТЭО, ОПР (выбор площадки размещения накопителя) выполняют в соответствии с требованиями СП 47.13330 в объеме, необходимом для определения экономической целесообразности инвестирования в строительство и выбора оптимального варианта местоположения объекта.
5.25 При отсутствии сведений о наличии в границах участка (участков) строительства накопителя жидких промышленных отходов ОКН, а также объектов, обладающих признаками ОКН, для выявления таких объектов или подтверждения их отсутствия необходимо проведение государственной историко-культурной экспертизы [18].
5.26 Сейсмическое районирование площадки строительства и, при необходимости, детальное сейсмическое районирование и сейсмическое микрорайонирование следует выполнять согласно СП 14.13330.
5.27 При проектировании накопителей на территориях распространения многолетнемерзлых пород, в том числе островной мерзлоты, необходимо выполнение геокриологических изысканий с описанием текстур мерзлых пород, температурного режима и его изменения в течение года (определение склонности к термокарсту, морозному пучению, наличия жильных и захороненных льдов) согласно СП 47.13330, СП 493.1325800.
6 Общие указания по проектированию накопителей жидких промышленных отходов
6.1 Размещение накопителей. Требования к земельным участкам для размещения накопителей
6.1.1 Под накопители жидких промышленных отходов, как для объектов хранения, так и для объектов захоронения отходов, следует выбирать земельные участки, на которых допускается осуществление мероприятий и инженерных решений, исключающих загрязнение окружающей среды.
6.1.2 Участки для размещения накопителей жидких промышленных отходов должны располагаться на земельных участках с уровнем залегания подземных вод на глубине более 2 м до уровня размещаемых отходов сооружения, в том числе, при их наибольшем подъеме с учетом эксплуатации сооружения.
6.1.3 Строительство накопителей жидких промышленных отходов без противофильтрационных мероприятий допускается при значениях коэффициентов фильтрации подстилающих пород не более приведенных в таблице 6.1.
Коэффициенты фильтрации подстилающих пород, назначаемые в зависимости от класса отхода
6.1.4 Минимальную мощность (толщину) природного экрана или искусственного грунтового экрана следует назначать с учетом вида и свойств грунта, исходя из возможности механизированной укладки, но не менее 0,5 м для отходов IV и V классов опасности, и не менее 1,0 м для отходов III класса опасности.
6.1.5 Если значения коэффициентов фильтрации подстилающих пород, залегающих на площадке строительства, не соответствуют нормативным значениям, необходимо предусматривать инженерные мероприятия, обеспечивающие их соответствие требованиям 6.1.2, 6.1.3.
6.1.6 Накопители жидких промышленных отходов не допускается располагать:
- в границах населенных пунктов;
- в границах лесопарковых, курортных, лечебно-оздоровительных, рекреационных зон;
- в границах водоохранных зон;
- в границах зон санитарной охраны источников водоснабжения;
- в зонах затопления и подтопления;
- на водосборных площадях подземных водных объектов, которые используются в целях питьевого и хозяйственно-бытового водоснабжения;
- в местах залегания полезных ископаемых и ведения горных работ в случаях, если возникает угроза загрязнения мест залегания полезных ископаемых и безопасности ведения горных работ;
- на болотах, относящихся к водным объектам [19, статья 5];
- в зонах активного карста.
6.2 Перечень инженерных мероприятий по подготовке территорий для размещения промышленного накопителя
6.2.1 В целях реализации подхода ресурсосбережения для использования земельных участков с высоким уровнем стояния подземных вод для строительства накопителей жидких промышленных отходов должен быть предусмотрен комплекс инженерно-технических мероприятий, обеспечивающих соблюдение разрыва величиной 2,0 м от уровня подземных вод до экранированного ложа накопителя в течение всего срока эксплуатации.
6.2.2 Достаточность мероприятий должна быть подтверждена результатами инженерно-геологических изысканий и гидрогеологического моделирования, а также теплотехнических прогнозов (при размещении объекта на участках распространения многолетнемерзлых грунтов).
6.2.3 Если территория частично удовлетворяет требованиям по значениям коэффициентов фильтрации подстилающих пород, допускается локальное устройство противофильтрационного экрана. При этом границы данных участков и объемы работ по экранированию должны быть подтверждены результатами инженерных изысканий.
6.2.4 При размещении накопителей жидких промышленных отходов на земельных участках с высоким уровнем стояния подземных вод, а также на территориях, для которых характерны подтопления по СП 104.13330 и заболачивания (за исключением болот, относящихся к водным объектам), до начала размещения отходов должны быть выполнены инженерные мероприятия по защите территории.
6.2.5 Допускаются другие мероприятия по подготовке площадки накопителя, если они не противоречат требованиям 6.1.6.
6.3 Конструктивные, планировочные и технологические решения
6.3.1 Определение полезной емкости накопителей
6.3.1.1 Емкость накопителей слагается из объемов размещаемых отходов и объема пруда-отстойника. При определении емкости накопителей жидких промышленных отходов необходимо учитывать рекомендации, разработанные к конкретным видам отходов, характеристики отходов, технологические параметры гидротранспорта, фильтрационные процессы, параметры дренажных систем, климатические характеристики местности.
6.3.1.2 Проектный срок эксплуатации новых накопителей, кроме опытно-промышленных участков, следует принимать не менее 5 лет с момента выхода предприятия на проектную мощность.
6.3.1.3 Не менее чем за три года до завершения проектного расчетного срока заполнения накопителя или срока в 25 лет на основании вновь проводимых инженерных изысканий следует выполнять комплексную оценку, включающую оценку надежности сооружения, в том числе упорной призмы, в соответствии с СП 39.13330 и оценку воздействия накопителя на окружающую среду с учетом данных о состоянии окружающей среды на прилегающей территории.
6.3.1.4 При наличии подтвержденных потребителей отходов (в качестве ресурсосберегающего материала или сырья) (см. 4.7) в соответствии с ГОСТ Р 54098 допускается уменьшение емкости проектируемых накопителей.
6.3.1.5 При проектировании накопителей, включающих ограждающие сооружения I и II классов, а также насыпные секции комбинированных накопителей, относящиеся к уникальным объектам капитального строительства, применяют информационные модели BIM в соответствии с [7].
Допускается применение информационных моделей BIM при проектировании накопителей, включающих ограждающие сооружения III и IV класса, а также насыпные секции комбинированных накопителей, не относящиеся к уникальным объектам капитального строительства, при наличии соответствующих требований от заказчика.
6.3.2 Назначение конструкции ограждающего сооружения
6.3.2.1 Для конструкции ограждающих дамб применяют инертные грунты и инертные материалы (см. 3.1.17).
6.3.2.2 Конструкция ограждающего сооружения должна быть обоснована расчетами в соответствии с СП 39.13330, СП 58.13330, СП 23.13330.
6.3.2.3 При строительстве грунтовых сооружений накопителя на слабых грунтах для повышения устойчивости ограждающих грунтовых сооружений и обеспечения несущей способности слабых грунтов основания допускается применять армирующие геосинтетические материалы (георешетки, геосетки, геокомпозиты и др.).
Слабыми грунтами следует считать очень сильно деформируемые грунты, имеющие модуль деформации E, равный или менее 5 МПа в соответствии с ГОСТ 25100.
6.3.2.4 При наличии технических решений, включающих бетонные и (или) железобетонные сооружения, следует руководствоваться СП 40.13330.
6.3.2.5 При строительстве сооружений накопителя возможно использование конструкций из шпунта (металлического, из ПВХ, из композитных материалов и др.) в качестве временного ограждения котлованов гидротехнических сооружений или элемента, воспринимающего нагрузки (активное давление, пассивное давление грунта, давление покоя и др.).
6.3.3 Назначение отметок гребня и воды в накопителях
6.3.3.1 С целью снижения риска гидродинамической аварии и негативного влияния на подземные воды проектную отметку воды в отстойном пруду (прудах) накопителей следует назначать исходя из возможности поддержания в течение всего периода эксплуатации минимального объема отстойного пруда, достаточного для: бесперебойной работы системы гидротранспорта, осветления оборотной воды до требуемых значений и увлажнения пляжей — предотвращения их пыления (в случае применения этой технологии на объекте).
6.3.3.2 Превышение отметки гребня дамб наливных накопителей или отметки надводного пляжа у верхового откоса дамб обвалования (дамб наращивания) намывных накопителей над уровнем воды в течение всего срока эксплуатации должно быть не менее, м:
1,5 — для накопителей, ГТС которых относятся к I и II классам;
1,0 — для накопителей, ГТС которых относятся к III и IV классам.
6.3.3.3 Допускается назначение превышения гребня ограждающих сооружений меньшим установленного в 6.3.3.2 при наличии обоснования с учетом водного баланса накопителя, фильтрационных расчетов, расчетов устойчивости, теплотехнических расчетов гребня и откоса сооружения, волновых и ледовых нагрузок.
6.3.3.4 На весь срок эксплуатации накопителя, как при основном, так и при особом сочетании нагрузок требуется обеспечивать положение депрессионной поверхности в теле дамбы ниже уровня расчетной глубины промерзания грунта.
6.3.3.5 При выпуске пульпы на пляж для исключения перелива на гребень и низовой откос дамбы превышение гребня первичной дамбы и дамб наращивания у верхового откоса над пляжем должно быть не менее диаметра пульповыпуска, но не менее 0,5 м.
6.3.3.6 Отметки гребня ограждающих сооружений накопителей жидких промышленных отходов, эксплуатируемых без пляжа (например, секции наливных накопителей, пруды-осветлители, пруды-отстойники), назначают в соответствии с требованиями СП 39.13330.
6.3.4 Назначение отметок намыва
6.3.4.1 Проектная отметка намыва пляжей назначается с учетом вида накопителя (намывной, наливной, комбинированный) и возможности последующего возведения ярусов наращивания ограждающих дамб на намытом пляже.
6.3.4.2 При назначении отметки намыва необходимо учитывать уклон конуса намыва, определяемый по фактическим характеристикам с объектов-аналогов и (или) по результатам лабораторных исследований.
6.3.4.3 Допускается устанавливать отметку намываемых отходов выше отметки гребня основного ограждающего сооружения при намыве сгущенной пульпы по технологии бортового или конусного намыва при соблюдении условий обеспечения устойчивости намываемого массива и ограждающих сооружений.
6.3.4.4 Эксплуатационная документация на накопитель должна содержать требования к технологии намыва отходов в упорную призму ограждающего сооружения: при температуре ниже минус 5 °C; по технологии, обеспечивающей безопасный подъем уровня воды в накопителе при зимней укладке отходов под воду; при таянии снега в пределах контура накопителя; при приеме поверхностного стока весеннего половодья.
6.3.4.5 Конструкцию верхового откоса ограждающего сооружения, эксплуатируемого без пляжа, следует выполнять с учетом волновых и ледовых нагрузок, определяемых в соответствии с СП 38.13330.
6.3.4.6 При расчете волновых и ледовых нагрузок повторяемость расчетного шторма и ежегодную вероятность превышения (обеспеченность) гидрометеорологических и ледовых условий принимают в зависимости от установленного проектом класса ограждающего сооружения.
6.3.5 Назначение ширины гребня ограждающих сооружений
6.3.5.1 Ширину гребня ограждающих и разделительных дамб следует устанавливать в зависимости от условий производства работ и эксплуатации, но не менее 4,5 м по СП 39.13330.
При назначении ширины гребня дамбы следует учитывать возможность устройства на гребне:
- проездов для автотранспорта и строительной техники и элементов обустройства дорог;
- распределительных пульпопроводов и других технологических трубопроводов;
- элементов системы освещения, электроснабжения, связи;
- замковых креплений полимерных противофильтрационных экранов и другие технические решения.
6.3.5.2 При совместном устройстве на гребне дамбы указанных сооружений ширину гребня дамбы необходимо принимать с учетом минимальных расстояний между объектами, установленных требованиями нормативных документов.
6.3.5.3 Расстояние от опоры наружного освещения до проезжей части следует принимать в соответствии с требованиями [20, пункт 6.3.8].
Расстояния между наружными поверхностями («в свету») параллельно укладываемых пульпопроводов с учетом утепления и других элементов, расположенных на поверхности трубопроводов, следует принимать в соответствии с требованиями СП 37.13330.
6.3.5.4 Классификацию автомобильных дорог, прокладываемых по гребню ограждающих сооружений, следует выполнять в соответствии с СП 37.13330.
6.3.5.5 При размещении на гребне ограждающих дамб накопителя основных автомобильных дорог, предназначенных для технологической перевозки грузов, необходимо учитывать оказываемое влияние транспорта в расчете деформаций ограждающих дамб и их оснований с учетом временных и постоянных нагрузок.
6.3.5.6 На основных автомобильных дорогах с выраженным грузооборотом (категорий I — III по СП 37.13330), прокладываемых по гребню ограждающих сооружений, выполняют насыпной вал. Расстояния от насыпного вала до остальных элементов автомобильной дороги назначают в соответствии с СП 37.13330.
При этом поперечный и продольный уклоны участка поверхности дороги должны обеспечивать беспрепятственный сток ливневых и талых вод. Должны быть предусмотрены технические решения, позволяющие выполнять механизированную очистку дороги от твердых осадков.
6.3.5.7 В случае если проектом предусматривают крепление противофильтрационного элемента из полиэтиленовых, поливинилхлоридных и других синтетических мембран в теле дамбы, ширину гребня дамбы следует принимать с учетом ширины траншейного замка (анкерной траншеи) — траншеи на гребне дамбы для заведения и закрепления ГеоСМ. Размещение элементов обустройства дорог, опор освещения, опор трубопроводов поверх замка ГеоСМ допускается при условии обеспечения местной и общей устойчивости откоса с учетом его конструкции, коэффициента трения ГеоСМ и условий работы в зависимости от отметки заполнения в накопителе.
6.3.6 Требования к грунтам для строительства ограждающих сооружений
6.3.6.1 Для применения инертных грунтов и материалов в строительстве ограждающих сооружений необходимо определять их соответствие требованиям к материалам по СП 39.13330.
6.3.6.2 Характеристики грунтов (прочностные, деформационные, фильтрационные) следует определять в соответствии с требованиями СП 39.13330 и ГОСТ 5180; ГОСТ 25100 с учетом состояния (плотности, влажности и температуры), в котором грунты находятся в дамбе в процессе ее строительства и эксплуатации; для ограждающих сооружений I и II классов — с учетом последовательности возведения и вида напряженно-деформированного и температурно-влажностного состояний.
6.3.6.3 Ограждающие сооружения накопителей жидких промышленных отходов допускается возводить из всех видов грунтов, за исключением указанных в требованиях к материалам по СП 39.13330.
6.3.6.4 Для строительства ограждающих сооружений допускается применение отходов в качестве техногенного грунта при соблюдении следующих условий:
- соответствие физико-механических характеристик отходов требуемым проектным значениям;
- соответствие отходов, используемых в качестве техногенного грунта, общим требованиям, предъявляемым к грунтам для возведения дамб по СП 39.13330 с учетом класса ограждающих дамб, и отдельным требованиям к видам грунтов (например, скальные, глинистые);
- подтверждение соответствия отходов действующим санитарным требованиям к техногенным грунтам для строительства;
- утилизация отходов для использования в качестве техногенного грунта выполняется в соответствии с действующими нормативно-правовыми актами.
6.3.6.5 Для использования отходов в качестве техногенного грунта в строительстве ограждающих сооружений разрабатывают документацию, подтверждающую выполнение требований (см. 4.7.2) с указанием области применения отходов.
6.3.6.6 При использовании для строительства ограждающих сооружений техногенных грунтов, склонных к образованию монолитных структур, самоотверждению, проявлению цементирующих свойств, следует учитывать возможность неравномерных осадок и, как следствие, возникновение приконтактной фильтрации по плоскостям, образованным сопряжением:
- нижележащего слоя грунта в теле дамбы с вышележащим слоем;
- нижнего слоя грунта тела дамбы с основанием.
В случае использования таких грунтов при расчете осадок следует рассматривать совместную работу слоев тела дамбы и основания с учетом их деформационных характеристик. Разделение грунтов на разновидности по модулю деформации (очень сильно деформируемые, сильнодеформируемые, среднедеформируемые и слабодеформируемые) выполняют согласно ГОСТ 25100.
6.3.7 Противофильтрационные элементы ограждающих сооружений
6.3.7.1 Необходимость устройства, тип и конструкцию противофильтрационного элемента определяют при проектировании. При этом следует учитывать:
- класс и физико-механические характеристики отходов, размещаемых в накопителе;
- значение установленного нормативными документами допустимого коэффициента фильтрации ложа и ограждающих сооружений накопителя в соответствии с требованиями 6.1.3;
- возможное влияние противофильтрационного элемента на устойчивость ограждающих дамб и ярусов наращивания;
- доступность материалов, необходимых для устройства противофильтрационного элемента.
В качестве противофильтрационных элементов допускается использовать:
- глинистые экраны;
- полимерные экраны (геомембраны, геокомпозиты);
- полимерно-битумные геомембраны;
- асфальтобетонные, монолитные и сборные экраны.
6.3.7.2 В качестве материалов противофильтрационных экранов допускается использование инертных грунтов и материалов, значения коэффициента фильтрации которых не более установленных в 6.1.3.
Противофильтрационный экран из техногенных грунтов выполняют в соответствии с требованиями к охране поверхностных и подземных вод (см. 10.4).
6.3.7.3 Сопряжения ПФЭ с сооружениями и конструкциями следует выполнять в соответствии с требованиями к материалам по СП 39.13330.
6.3.7.4 Расчет грунтового ПФЭ ограждающих дамб выполняют в соответствии с требованиями СП 39.13330, СП 58.13330, СП 23.13330.
6.3.7.5 Для устройства грунтовых экранов допускается применять грунты, удовлетворяющие требованиям 6.3.6 и СП 39.13330.
6.3.7.6 Обоснование параметров ПФЭ из полиэтиленовых геомембран приведено в [21].
Для подтверждения технических характеристик полиэтиленовых геомембран по ГОСТ Р 56586 в сооружениях I и II классов, а также в насыпных секциях комбинированных накопителей, относящихся к уникальным объектам капитального строительства, необходимо выполнять лабораторные испытания материала под проектными нагрузками.
6.3.7.7 Технические характеристики геокомпозитных материалов, используемых в качестве ПФЭ, следует подтверждать лабораторными исследованиями под проектными нагрузками для сооружений I и II классов, а для сооружений III и IV классов — в случае отклонения от требований, предъявляемых к подстилающим и защитным слоям для противофильтрационных экранов (см. 6.3.7.13, 6.3.7.14, 6.3.8.5).
Лабораторно следует определять сопротивление материала динамическому и статическому продавливанию; водонепроницаемость; сопротивление продавливанию материала при контакте с проектными грунтами под нагрузками, эквивалентными проектным; толщину материала.
6.3.7.8 Учитывая возможность реконструкции (наращивания) ограждающих сооружений, в проекте следует предусматривать применение ГеоСМ, заявленный срок службы которых составляет не менее срока эксплуатации накопителя и срока, соответствующего классу ограждающего сооружения.
6.3.7.9 При устройстве полиэтиленовых противофильтрационных элементов необходимо выполнение подстилающих и защитных слоев.
Для устройства подстилающих и защитных слоев применяют инертные грунты с характеристиками, приведенными в [21].
6.3.7.10 Подстилающий и защитный слои для противофильтрационного элемента из полиэтилена следует выполнять толщиной не менее 0,5 м.
6.3.7.11 Инертные грунты (материалы), применяемые для устройства защитных и подстилающих слоев противофильтрационного элемента из геомембраны, должны удовлетворять следующим требованиям:
- максимальная крупность частиц до 5 мм;
- отсутствие частиц неокатанной остроконечной формы;
- отсутствие льда, снега, камней, комьев грунта и других включений;
- стойкость к химическому составу воды в накопителе;
- содержание в грунте солей, растворимых в складируемой жидкости, не более 5% масс.
6.3.7.12 При устройстве под противофильтрационным элементом из полиэтиленовых геомембран защитных прослоек из ГеоСМ допускается применение грунтов с максимальной крупностью частиц более 5 мм. Допустимость применения подтверждают лабораторными испытаниями под нагрузками, эквивалентными проектным.
6.3.7.13 При устройстве противофильтрационных элементов из геокомпозитов, выполняющих кроме функции гидроизоляции функции армирования, защиты, разделения, допускается отклонение от требований по фракционному составу грунта защитных и подстилающих слоев и по толщине его исполнения, указанных в 6.3.7.10, 6.3.7.11. Допустимость применения подтверждают лабораторными испытаниями под нагрузками, эквивалентными проектным, аналогично требованиям 6.3.7.7.
6.3.7.14 При отклонении от требований к подстилающим и защитным слоям для комбинированных ГеоСМ необходимо руководствоваться требованиями изготовителя, разработанными для условий площадки, и проведенными лабораторными испытаниями под нагрузками, эквивалентными проектным, аналогично требованиям 6.3.7.7.
6.3.7.15 Для накопителей жидких промышленных отходов, в состав которых входят гидротехнические сооружения I и II классов наливных секций с использованием систем сгущения хвостовой пульпы, а также для уникальных объектов насыпных секций, входящих в состав комбинированных накопителей, необходимо организовывать испытания под нагрузками, эквивалентными проектным, в лабораторных условиях.
6.3.7.16 Для всех классов гидротехнических сооружений, а также для насыпных секций комбинированных накопителей при устройстве ПФЭ из геомембраны и ГеоСМ следует устраивать подстилающие и защитные слои, соответствующие требованиям 6.3.7.10, 6.3.7.11. При устройстве подстилающих и защитных слоев из техногенных грунтов, а также при отклонении от требований по фракционному составу или толщине исполнения выполняют лабораторные испытания под нагрузками, эквивалентными проектным.
6.3.8 Крепления гребня и откосов
6.3.8.1 При устройстве на гребнях дамб проездов для автотранспорта креплением гребня служит дорожная одежда, конструкцию которой следует назначать по СП 37.13330.
6.3.8.2 При наличии выраженного грузооборота на проездах, выполненных по гребню ограждающего сооружения, конструкцию гребня и его крепление необходимо выполнять с учетом нагрузки от автотранспорта.
6.3.8.3 При относительно большой ширине гребня дамбы на участках, не занятых элементами обустройства дороги, допускается устраивать крепление, аналогичное креплению обочин проездов.
6.3.8.4 Конструкция крепления верхового и низового откосов назначается в соответствии с требованиями СП 39.13330 с учетом прогнозируемых воздействий волн, льда, течений воды, изменения уровня воды, атмосферных осадков, ветра и прочих климатических и других разрушающих откос факторов.
6.3.8.5 Допускается в проекте при обосновании применять ГеоСМ, укладываемые на верховом откосе ограждающих дамб в качестве ПФЭ, как элемент крепления откоса по СП 39.13330.2012 (приложение Р). При этом следует выполнять лабораторные испытания материалов аналогично требованиям 6.3.7.7, в том числе под проектными волновой и (или) ледовой нагрузками.
6.3.8.6 Для уменьшения заложения откосов и повышения устойчивости ограждающих сооружений допускается применение армогрунтовых систем. Для армирования грунтов ограждающих сооружений применяются ГеоСМ (например, георешетки, геосетки, геокомпозиты) из полиэфирных, базальтовых, полипропиленовых, полиэтиленовых и других волокон, формирующие армогрунтовую систему.
6.3.8.7 При подверженности грунтов ветровой эрозии необходимо выполнять покрытие откоса. Покрытие поверхности откоса допускается выполнять гравийно-галечниковой смесью, инертными материалами, не подверженными эрозии; закрепляющими полимерными составами, ГеоСМ и др. Защитное покрытие откоса допускается выполнять растительным грунтом с посевом трав. Толщину покрытия и технологию его выполнения определяют в проектной документации с учетом климата района, химико-минералогического состава грунтов.
6.3.9 Требования к основаниям ограждающих гидротехнических сооружений
6.3.9.1 Проектирование основания ограждающих гидротехнических сооружений и основания под ложе накопителей следует выполнять в соответствии с требованиями 6.2.1, СП 23.13330 и СП 45.13330.
6.3.10 Технологические решения
6.3.10.1 В технологических решениях проектной документации необходимо указывать минимальную проектную длину надводного пляжа или его отсутствие. Проектная длина надводного пляжа или его отсутствие должны определяться по результатам фильтрационных расчетов и расчетов устойчивости.
6.3.10.2 Для намывных накопителей, а также наливных накопителей, наращиваемых в сторону верхового откоса, допускается предварительное назначение минимальной длины надводного пляжа по классу гидротехнического сооружения, ограждающего накопитель, с последующим уточнением в процессе эксплуатации по результатам инженерных изысканий.
Минимальные длины надводного пляжа, принимаемые по классу ограждающего гидротехнического сооружения:
6.3.10.3 Технологические решения по назначению шага выпусков должны обеспечивать намыв пляжа равномерными участками по всей длине фронта намыва; нормальное к оси дамбы растекание пульпы по пляжу; исключение образования застойных зон у ограждающих сооружений.
При назначении частоты устройства выпусков (расстояний между выпусками) и их длины следует учитывать уклон конуса намыва. Для намывных накопителей, а также для наливных накопителей, наращиваемых в сторону верхового откоса, устройство выпусков следует осуществлять таким образом, чтобы осаждение наиболее крупных частиц происходило преимущественно в зоне пляжа, а наиболее мелких частиц — в зоне подводного намыва прудковой зоны.
6.3.10.4 Технологические решения должны содержать информацию о допустимой интенсивности намыва, способе подачи пульпы (с эстакад малой или большой высоты, зенитный способ, рассредоточенный способ и др.) и максимальной толщине намываемого слоя отходов.
Технологические решения должны обеспечивать отсутствие замыва льда и снега в упорную призму в зимний период.
В технологических решениях не допускается назначать такое расположение выпусков, за счет которого возможно растекание потоков пульпы на верховой откос дамбы и уменьшение нормативной длины пляжа.
6.3.10.5 Проектная длина выпусков должна обеспечивать исключение размыва первичных дамб и дамб наращивания.
6.3.10.6 Технологические решения по разработке намытых отходов (для утилизации, перетранспортирования в насыпные отвалы) в емкости накопителя следует назначать с учетом сохранения длины пляжа, установленной проектом.
6.3.10.7 При обосновании в проектной документации технологического решения по наращиванию ограждающей дамбы посредством выемки отхода из намытого пляжа с последующей его укладкой необходимо разработать график строительства в проектной и рабочей документации, а также график намыва — в эксплуатационной документации.
6.4 Организация системы гидротранспорта отходов
6.4.1 Общие требования к системам гидротранспорта
6.4.1.1 Конструкцию и компоновку системы гидравлического транспорта определяют дальностью транспортирования, видом транспортируемых отходов, рельефом местности.
Системы гидротранспорта отходов следует проектировать на основании технологического регламента предприятия. Предпочтения следует отдавать технологиям с наименьшим количеством свободной воды в технологическом цикле.
6.4.1.2 Промышленные системы гидротранспорта по режиму работы разделяют на безнапорные (самотечные), напорные, смешанные.
6.4.1.3 Напорные системы разделяют на напорно-принудительные (пульпа движется под действием манометрического давления) и напорно-самотечные (под действием геодезического перепада).
6.4.1.4 Системы гидротранспортирования (гидротранспорта пульпы) классифицируют по следующим признакам:
- в зависимости от рельефа трассы и дальности подачи отходов — одноступенчатые, многоступенчатые;
- в зависимости от наличия уклона местности: с использованием естественного геометрического уклона местности, с преодолением естественного геометрического уклона местности, комбинированные из систем с использованием и преодолением уклона;
- зависимости от способа подготовки пульпы перед транспортированием — со сгущением, без сгущения.
6.4.1.5 Основные расчетные параметры гидротранспорта — удельные потери напора в пульпопроводах, скорость транспортирования, критическая скорость транспортирования (для ньютоновских жидкостей), диаметр пульпопроводов, плотность пульпы и ее концентрация (объемная и (или) массовая).
Расчет системы гидротранспорта выполняют для определения диаметров пульпопроводов, количества ниток, типа и количества насосных агрегатов, плотности и консистенции пульпы.
6.4.1.6 Расчеты параметров гидротранспорта следует выполнять исходя из вида транспортируемого отхода (например, шламы, зола, хвосты, фосфогипсы), а также с учетом реологических свойств пульпы.
6.4.1.7 Расчеты параметров гидротранспорта, выполняемые в рамках разработки эксплуатационной документации, должны выполняться с корреляцией по фактическим данным.
6.4.1.8 Материал трубопровода подбирают с учетом агрессивности среды.
6.4.1.9 При проектировании системы гидротранспорта в зонах с отрицательной сезонной температурой воздуха по СП 131.13330 следует выполнять теплотехнические расчеты с целью определения максимального расстояния подачи пульпы и режима ее намыва.
6.4.1.10 При проектировании систем гидротранспорта, выполненных из полиэтилена и проложенных открытым способом, следует учитывать изменение прочностных характеристик трубопровода во времени.
6.4.1.11 Проектный эксплуатационный срок трубопровода назначают с учетом величины истираемости трубопровода и абразивной характеристики транспортируемых отходов.
6.4.2 Напорные системы гидротранспорта
6.4.2.1 Магистральные трубопроводы (пульпопроводы) по режиму эксплуатации классифицируют как:
6.4.2.2 Количество рабочих и резервных трубопроводов для накопителей объектов тепловой энергетики определяют в соответствии с требованиями СП 90.13330. Количество рабочих и резервных трубопроводов для остальных накопителей следует принимать на основании технологического регламента объекта.
Распределительные трубопроводы
6.4.2.3 Распределительные трубопроводы (пульпопроводы) прокладывают по гребню ограждающей дамбы, по бортам котловинного накопителя, по вспомогательным грунтовым сооружениям с учетом принятой в проекте схемы компенсации температурных деформаций труб.
При обосновании в проекте допускается укладка распределительных трубопроводов без опор.
6.4.2.4 Диаметр распределительного трубопровода принимают равным диаметру магистральных трубопроводов, если другой типоразмер трубопровода не обоснован условиями эксплуатации.
6.4.2.5 Количество намывных пульповыпусков должно обеспечивать возможность непрерывного намыва как с рабочего, так и с резервного распределительного трубопроводов.
6.4.2.6 Длину сосредоточенного выпуска принимают с учетом установленной ширины намываемого рассредоточенными выпусками пляжа, но не менее 40 м. Допускается уменьшение длины сосредоточенного выпуска при обосновании в проектной документации.
6.4.2.7 Допускается для создания дополнительного подпора отметку концевого участка (торца) выпуска выполнять выше отметки распределительного трубопровода. При этом следует предусматривать возможность самотечного опорожнения выпусков.
6.4.2.8 Количество рабочих и резервных пульпонасосных станций следует определять: для накопителей жидких промышленных отходов тепловых электростанций в соответствии с требованиями СП 90.13330; для прочих накопителей — в соответствии с технологическим регламентом предприятия и техническим заданием заказчика.
6.4.2.9 Прокладку магистральных трубопроводов вне границ накопителя следует осуществлять в соответствии с требованиями СП 37.13330.
6.4.2.10 Пульпонасосные станции предназначены для обеспечения напорного и напорно-самотечного режима гидравлического транспорта. Пульпонасоные станции разделяют на станции первого подъема и подкачивающие (второго и последующего подъемов).
6.4.2.11 Здания пульпонасосных станций, их системы энергопотребления, управления, автоматизации и связи следует выполнять в соответствии с СП 37.13330.
6.4.3 Безнапорные системы гидротранспорта
6.4.3.1 Безнапорные (самотечные) системы гидротранспорта проектируют с естественным или искусственным уклоном местности по трассе, обеспечивающим перемещение гидросмеси по лоткам, желобам или трубам в расчетном режиме.
6.4.3.2 Гидравлический уклон, а также геометрические параметры системы определяют на основании расчетных методик, исходя из свойств транспортируемого материала и реологических свойств пульпы.
6.4.3.3 При проектировании безнапорных систем гидротранспорта, в частности при реализации технологии сгущения, выполняют лабораторные исследования по растекаемости пульпы.
6.4.4 Организация системы оборотного водоснабжения
Водоотведение из отстойного пруда накопителя
6.4.4.1 Для отведения воды из отстойного пруда накопителя с целью ее повторного использования в системе гидротранспорта отходов допускается применять:
и другие технические решения, обоснованные проектной документацией.
6.4.4.2 Выбор водоотводных устройств и компоновки системы возврата осветленной воды в целом осуществляют по результатам технико-экономического сравнения и из условия обеспечения надежной работы системы оборотного водоснабжения.
6.4.4.3 Конструкцию водоотводных устройств принимают с учетом возможности постепенного подъема уровня воды в пруду и обеспечения отвода воды с различных отметок горизонта воды в течение установленного проектом срока эксплуатации накопителя или отдельного периода эксплуатации, например, на период заполнения очередного яруса наращивания накопителя.
6.4.4.4 Места расположения и конструктивные особенности водоотводных устройств назначают с условием обеспечения непрерывности функционирования накопителя на протяжении установленного проектом срока эксплуатации с учетом изменения уровня воды в пруду, выбранной схемы заполнения, наилучших показателей осветления оборотной воды.
6.4.4.5 Конструкцию и размеры шахтных колодцев следует выбирать с учетом возможности обеспечения проектного расхода системы гидротранспорта.
6.4.4.6 Тип и конструкцию фундамента шахтного колодца подбирают в соответствии с требованиями СП 22.13330, СП 23.13330, СП 24.13330, СП 45.13330, на основании расчетов исходя из физико-механических характеристик грунтов основания.
6.4.4.7 Количество водопропускных (водосливных) колодцев в накопителе определяют технологическим регламентом предприятия (ТЭЦ, обогатительная фабрика, извлекательная фабрика, металлургический комбинат и другие объекты промышленности) и требованиями заказчика.
Для накопителей объектов, отвечающих за электроснабжение и отопление населенных пунктов, выполняют дополнительные резервные водопропускные сооружения, рассчитанные на пропуск проектного расхода воды, обращающейся в системе.
6.4.4.8 Если проектом не предусмотрено устройство шахтных колодцев на полную высоту заполнения накопителя, их конструкцию следует принимать с учетом возможности наращивания по мере возведения новых ярусов ограждающих дамб.
6.4.4.9 Конструкцией шахтного колодца должна быть исключена возможность попадания плавучего мусора, льда, неосажденных частиц отхода в водозаборную часть (например, боновые заграждения вокруг колодца, сороудерживающие решетки перед порогом водослива). Для обеспечения возможности доступа на весь период эксплуатации необходимо предусматривать площадки обслуживания, отвечающие требованиям охраны труда.
6.4.4.10 Для подхода к колодцу предусматривают служебный металлический мостик с перилами. Допускается вместо мостика возводить грунтовую дамбу, которую наращивают по мере заполнения отвала. В отдельных случаях допускается использовать стационарные и нестационарные наплавные средства (понтоны, лодки) для доступа к колодцу.
6.4.4.11 В целях предотвращения попадания на обслуживающую площадку колодца животных и посторонних людей при входе на мостик следует предусматривать ограждения с калиткой с возможностью ее запирания.
6.4.4.12 Диаметр коллектора следует определять гидравлическим расчетом. При назначении диаметра трубы коллектора в случае, когда отходы обладают свойствами самоотверждения (цементации), следует учитывать возможность уменьшения внутреннего сечения коллектора из-за минеральных отложений из оборотной воды с учетом склонности к зарастанию материала коллектора.
В случае невозможности проведения регулярных мероприятий по очистке трубопроводов от зарастаний, допускается предусматривать в проектной документации увеличение внутреннего диаметра коллектора на величину, соответствующую расчетному обрастанию.
6.4.4.13 Во избежание всплытия коллектора следует предусматривать его пригруз. Объем пригруза обосновывают расчетом.
6.4.4.14 Для предотвращения приконтактной фильтрации воды вдоль коллектора необходимо устройство вокруг трубы диафрагм с глиняным замком (или другим ПФЭ) в месте прохождения коллектора под ограждающей дамбой накопителя. Положение и количество ПФЭ обосновывают проектом.
6.4.4.15 Проектирование шахтных колодцев, коллекторов и их отдельных конструктивных элементов (бетонных, железобетонных, металлических конструкций, подъемных механизмов) следует выполнять на основании нормативных документов, соответствующих видам и типам конструкций.
6.4.4.16 При проектировании сифонов следует учитывать величину атмосферного давления для территории расположения накопителя.
6.4.4.17 На период ремонта или реконструкции при невозможности использования стационарных шахтных колодцев допускается временное использование сифонов в качестве водоотводных устройств.
6.4.4.18 В месте установки плавучая насосная станция должна быть надежно закреплена и иметь двустороннюю проводную или беспроводную связь с персоналом, обеспечивающим ее эксплуатацию.
6.4.4.19 Сообщение между плавучей насосной станцией и берегом осуществляют по мостику. При отсутствии мостика необходимо использовать плавсредства.
6.4.4.20 Понтоны плавучей насосной станции должны быть оснащены аварийной звуковой и световой сигнализацией на случай появления течи. В понтоне должен быть установлен креномер. Расчетный крен плавучей насосной станции должен быть не более величины крена, указанной в паспорте насосного агрегата. Повышенный крен и течи подлежат немедленному устранению.
6.4.4.21 При эксплуатации плавучей насосной установки в зимний период вокруг ее корпуса для защиты от давления льда должна быть создана и постоянно поддерживаться майна. Способ поддержания майны (например, водоструйный, барботаж воды) или возможность работы без майны устанавливают местной инструкцией по эксплуатации.
6.4.4.22 Плавучие насосные станции должны сохранять свои эксплуатационные свойства в условиях перекачиваемой среды и соответствующей климатической зоне района строительства по СП 131.13330.
6.5 Организация дренажных систем
6.5.1 Необходимость (или отсутствие необходимости) устройства противофильтрационных и перехватывающих дренажных устройств в теле ограждающих грунтовых сооружений накопителя и его основании должна быть обоснована проектом.
6.5.2 Конструкции дренажных устройств выбирают и размещают на накопителе в зависимости от расчетного положения поверхности фильтрационного потока (депрессионной поверхности), выходных градиентов фильтрационного потока, удельного фильтрационного расхода по фронту наружного откоса. Кроме того, выбор конструкции дренажных устройств определяют также климатические условия района расположения накопителя.
6.5.3 Дренажные устройства предусматривают в целях:
- защиты почв, подземных вод, водотоков и водоемов от загрязнения;
- повышения устойчивости откосов за счет снижения депрессионной поверхности в массиве намытых отходов и ограждающих сооружениях;
- предотвращения выхода фильтрационного потока на низовой откос и в зону, подверженную промерзанию;
- организованного перехвата и отвода воды, фильтрующейся из отстойного пруда и за счет инфильтрации из блуждающих потоков пульпы на откосе намыва;
- снятия порового давления в теле дамб и массивах размещенных отходов, возникающего, в том числе, при сейсмических воздействиях.
6.5.4 Конструктивные решения по устройству дренажей следует принимать в соответствии с требованиями к дренажным сооружениям по СП 39.13330.
6.5.5 При обосновании допускается назначать конструкцию накопителя в виде дренированного отвала (включающего ограждающие дамбы) или бесплотинного. В этом случае дренаж, как часть системы возврата осветленной воды, укладывают в основании накопителя.
6.5.6 Для ускорения консолидации слабых намытых отходов и рассеивания избыточного давления следует применять технические решения: горизонтальные дрены и канавы; буровые скважины, заполненные материалом с высокой водопроницаемостью; геосинтетические ленточные дрены и другие решения, обоснованные проектной документацией. Решения по ускорению консолидации должны обеспечивать исключение кольматажа фильтра.
6.6 Организация системы освещения накопителей
6.6.1 Для производственных и административно-бытовых помещений, а также для объектов накопителей, требующих обслуживания в темное время суток, в проекте следует предусматривать стационарные и (или) передвижные системы электроосвещения. Параметры освещенности следует принимать в соответствии с требованиями СП 52.13330.
6.6.2 На случай нарушения питания рабочего освещения предусматривают аварийное освещение.
6.6.3 При отсутствии в проекте решений по устройству технических средств охраны вдоль границы территории накопителя следует предусматривать охранное освещение.
Допускается не выполнять охранное освещение на накопителе при обосновании проектом условий расположения площадки (изрезанность рельефа, отдаленность накопителя от населенных пунктов, отсутствие в непосредственной близости от накопителя дорог общего пользования).
6.6.4 На период выполнения строительно-монтажных работ по строительству объектов накопителей в темное время суток в проекте следует предусматривать применение стационарных и (или) передвижных осветительных установок. Типы и мощности осветительных устройств подбирают исходя из технологических процессов на строительных площадках с учетом требований ГОСТ 12.1.046.
6.7 Организация намыва
6.7.1 Требования к технологическому обеспечению проектного намыва (количество, шаг, диаметр и длины выпусков, а также вид запорной арматуры) приведены в 6.3.10.
6.7.2 Проектная документация должна содержать информацию по технологии намыва в накопитель жидких промышленных отходов, в том числе интенсивности намыва, об отметках и уклонах откосов намываемых сооружений над уровнем воды (при наличии), ширине и уклонах надводного пляжа, числе одновременно работающих выпусков, способе укладки выпусков на дамбе (с эстакад, зенитный, рассредоточенный и др.) и перемещении фронта намыва для обеспечения безопасной эксплуатации накопителя.
6.7.3 Технологию намыва пляжной зоны, в которой планируют дальнейшее наращивание в сторону верхового откоса, определяют в процессе эксплуатации на основании фактических физико-механических данных и гранулометрического состава отходов. Изменения режима намыва на основании фактических данных фиксируют в эксплуатационной документации, регламентируемой действующими нормативными документами.
6.7.4 Интенсивность намыва должна обеспечивать надежную эксплуатацию накопителя. Интенсивность намыва пляжей не должна превышать интенсивность наращивания ограждающих сооружений, за исключением случаев, когда превышение отметки намываемых отходов над гребнем дамб обосновано проектом (опережающий намыв).
6.7.5 Проектную интенсивность намыва следует назначать по результатам расчетов устойчивости ограждающих сооружений, в том числе намываемых, а также с учетом фракционирования грунтов.
6.7.6 Устанавливаемый проектом режим намыва должен обеспечивать намыв наиболее крупных фракций отходов в зоне пляжа, на которой предполагают последующее возведение ярусов наращивания (при способе наращивания в сторону верхового откоса).
6.7.7 Для уточнения данных проекта эксплуатации на пусковой период следует определять параметры фракционирования отходов в рамках выполнения первичного (опытного) намыва.
6.7.8 При разработке проектной документации, технологических регламентов для действующих промышленных накопителей, на которых планируют внедрение технологии сгущения пульпы, необходимо проведение лабораторных либо опытно-промышленных работ по определению реологических свойств сгущенных пульп; уклонов растекания пульп в пляжной зоне, а также интенсивности намыва.
Для определения свойств сгущенных пульп на вновь проектируемых накопителях на стадии ТЭО и при невозможности получения образцов сгущенных пульп для исследования их свойств допускается на стадии ТЭО определять свойства отходов по объектам-аналогам.
6.7.9 В проектной документации для стадии нового строительства или реконструкции при изменении технологий следует применять данные по технологиям, определенные в технологическом регламенте, разработанном для предприятия в целом и в частности для накопителя (например, концентрация пульпы, плотности отходов, наличие схем сгущения, концентрации сгущенных пульп).
Изменением технологии следует считать введение технологий, направленных на уменьшение воды в технологическом цикле удаления отходов: сгущение (в том числе глубокое), обезвоживание, декантирование и их комбинации.
Технологический регламент на применение измененной технологии разрабатывают по результатам лабораторных (в первую очередь) и опытно-промышленных испытаний.
6.7.10 Намыв пляжной зоны в зимний период должен обеспечивать полное оттаивание ранее намытых слоев на всю глубину промерзания.
Намораживание пульпы на пляже в зоне намыва основания следующего яруса наращивания не допускается.
6.7.11 Намыв ограждающих сооружений и элементов упорных призм при температуре ниже минус 5 °C допускается производить только при обосновании проектом зимнего намыва.
6.7.12 При температуре воздуха ниже минус 5 °C допускается сосредоточенный сброс пульпы на пляж за пределами проектной ширины упорной призмы при проектном обосновании.
6.7.13 Допускается заполнение емкости накопителя пульпой с помощью геоконтейнеров (геотуб) с последующим отводом воды в пруд-отстойник, другие секции, на очистные сооружения или в технологический цикл.
7 Требования к насыпным секциям комбинированных накопителей
7.1 Назначение высоты и полезной емкости насыпной секции комбинированного накопителя
7.1.1 Высоту и емкость отвала насыпной секции комбинированного накопителя обосновывают проектом.
Высоту отвала или его ярусов назначают с учетом возможности подачи отходов на заданную отметку в режиме, установленном проектом.
7.1.2 Емкость насыпной секции комбинированного накопителя определяют объемом складируемых отходов.
Объем насыпной секции должен быть достаточен для приема отходов в течение срока, заданного проектом с учетом рекомендаций, разработанных к конкретным видам отходов, характеристик отходов и технологических параметров механизации укладки и уплотнения.
7.2 Определение геометрических параметров. Назначение генерального уклона
7.2.1 Геометрические параметры насыпных секций комбинированного накопителя назначают на основании топографических, природно-климатических, сейсмических и эксплуатационно-технологических условий мест их расположения.
7.2.2 Параметры насыпной секции комбинированного накопителя следует назначать с учетом возможности устройства в границах отведенного участка системы сбора и отведения дренажных вод и атмосферных осадков.
7.2.3 Отвалы насыпных секций следует предусматривать многоярусными с устройством промежуточных берм с условием, что средний уклон (линия, соединяющая верхнюю бровку отвала и точку сопряжения откоса с подошвой) соответствует генеральному расчетному уклону откоса.
Средний (генеральный) уклон наружного откоса отвала должен быть обоснован расчетами устойчивости.
7.2.4 Необходимость в экранировании основания насыпных секций определяют в соответствии с 6.1.2 и 6.1.3.
7.2.5 Высоту ярусов следует принимать из условий устойчивости накопителя (параметры безопасной призмы обрушения ярусов отвала при заданном откосе) с учетом нагрузки ярусов технологическим оборудованием при заданной технологической схеме отвалообразования, обоснованной проектной документацией.
Технологическая схема отвалообразования в накопителе должна содержать информацию по схеме формирования отвала, информацию по способу формирования отвала, в том числе, параметры откоса и высоту яруса, углы призмы обрушения, положение элементов автодорожной инфраструктуры.
7.2.6 При необходимости обеспечения проездов по бермам, их ширину и конструкцию крепления следует назначать с учетом требований СП 37.13330.
7.3 Водосборные, водопропускные и водоотводные сооружения
7.3.1 Для предотвращения попадания в окружающую среду поверхностного стока и дренажных вод, на насыпных секциях комбинированных накопителей следует предусматривать систему сбора и отвода воды.
7.3.2 Собираемые сточные воды направляют на очистные сооружения и (или) на предприятие для последующего использования в технологических процессах.
7.3.3 Сброс поверхностных и дренажных вод в окружающую среду (в водоемы, водотоки, в дренажные колодцы) допускается только в случае соответствия качества этих вод критериям, установленным [13], [22] - [24].
7.3.4 Значения коэффициентов фильтрации грунтов оснований водосборных, водоотводных и дренажных канав, а также водосборных прудов (бассейнов, резервуаров, зумпфов), расположенных за пределами экранированной площади отвала, не должны превышать значений, указанных в 6.1.3.
В случае если значения коэффициента фильтрации грунтов основания превышают значения, приведенные в 6.1.3, в основаниях указанных сооружений следует предусматривать противофильтрационные экраны.
7.3.5 Конструктивно-планировочные решения по устройству водосборных, водопропускных и водоотводных сооружений необходимо принимать с условием обеспечения указанными сооружениями заданной пропускной способности.
7.3.6 Уклоны самотечных трубопроводов, канав, каналов, лотков следует принимать по СП 32.13330 либо в соответствии с расчетным обоснованием.
7.3.7 Определение расчетных расходов дождевых и инфильтрационных вод выполняют методом предельных интенсивностей в соответствии с СП 32.13330.
Определение расчетных расходов необходимо выполнять в соответствии с СП 58.13330, исходя из класса защищаемого сооружения. Расчет расходов на очистные сооружения дождевых и инфильтрационных стоков следует выполнять в соответствии с СП 32.13330.
7.4 Строительство насыпных секций комбинированного накопителя на намывном основании
7.4.1 Решение по возведению насыпного отвала на секции накопителя, которая ранее заполнялась намывным способом, следует принимать с учетом несущей способности намытого основания.
7.4.2 Учитывая высокую степень обводненности намытого основания, особое внимание следует уделять определению порового давления в массиве намытых отходов, прогнозированию возможного изменения (рассеивания) и влиянию на несущую способность.
7.4.3 Несущую способность материала основания следует оценивать путем проведения лабораторных испытаний физико-механических свойств образцов намытых отходов, в том числе деформационных свойств, при заданных значениях нагрузок.
7.4.4 Оценку устойчивости основания выполняют с учетом геотехнической категории сооружения согласно СП 22.13330 и уровня ответственности, назначаемого в соответствии с [1].
7.5 Организация систем механического транспортирования отходов
7.5.1 Автотранспорт
7.5.1.1 Автомобильный транспорт при эксплуатации накопителя допускается применять:
- как основной способ транспортирования отходов до накопителя;
- при постоянной или эпизодической отгрузке намытых отходов потребителям в качестве ресурсосберегающего материала или сырья (утилизация отходов);
- при освобождении оперативных секций накопителя.
7.5.1.2 Во всех случаях применения автомобильного транспорта для перевозки отходов в пределах территории накопителя проектирование элементов автодорожной инфраструктуры следует выполнять в соответствии с требованиями СП 37.13330.
7.5.1.3 Устройство водопропускных труб в местах пересечений автотранспортных коммуникаций с искусственными и естественными водотоками следует предусматривать в соответствии с требованиями СП 34.13330, СП 35.13330.
7.5.2 Конвейерные ленты (транспортеры)
7.5.2.1 Конвейерный транспорт следует проектировать в соответствии с требованиями СП 37.13330.
7.5.2.2 Тип конвейерного транспорта выбирают на основании технико-экономического сравнения вариантов организации системы транспортирования отходов в зависимости от технологических, конструктивных и объемно-планировочных особенностей предприятия.
7.5.2.3 Основные параметры и размеры ленточных конвейеров следует принимать в соответствии с ГОСТ 22644.
7.5.2.4 При проектировании конвейерного транспорта следует учитывать установленные нормативными документами расстояния от конвейеров и их несущих конструкций до: пересекаемых и попутных коммуникаций, трасс и элементов обустройства автомобильных и железных дорог, несущих конструкций зданий в соответствии с требованиями СП 37.13330.
7.5.2.5 В проекте следует предусматривать проходы для безопасного обслуживания, монтажа и ремонта конвейеров, шириной, соответствующей требованиям СП 37.13330.
8 Общие требования при реконструкции, консервации и ликвидации накопителей жидких промышленных отходов
8.1 Реконструкция накопителя
8.1.1 При проведении работ по реконструкции существующего накопителя без остановки системы транспортирования отходов проектом должны быть разработаны решения, обеспечивающие безопасность эксплуатируемого ГТС, а также безопасное ведение строительно-монтажных работ в условиях действующего предприятия.
8.1.2 Возведение ярусов наращивания намывного и наливного накопителей выполняют со сдвигом оси дамбы наращивания относительно оси первичной дамбы к центру (внутрь) накопителя, от центра (наружу) или без сдвига оси (вверх).
8.1.3 При наращивании ограждающих дамб «внутрь» секции не допускается возведение дамб наращивания в пределах отстойного пруда (в зоне подводного намыва) без предварительной подготовки основания.
8.1.4 При возведении дамбы наращивания во избежание сосредоточенной фильтрации следует обеспечивать надежный контакт между возводимой дамбой наращивания и основанием.
8.1.5 В целях обеспечения статической и термической устойчивости ограждающей дамбы мерзлого типа необходимо предусматривать такую технологию ее наращивания, чтобы слой отходов, намытый в теплый период года, а также пласт мерзлых отходов, оттаявший при намыве, полностью промерзли к началу следующего этапа намыва.
8.1.6 Возведение в ходе реконструкции дополнительных ограждающих сооружений — разделительных или струенаправляющих дамб — допускается выполнять путем отсыпки грунтов в воду. При применении такого способа следует учитывать несущую способность основания.
8.1.7 Проведение инженерных изысканий и подготовку проектной документации на реконструкцию накопителя промышленных отходов следует выполнять аналогично проведению инженерных изысканий и подготовке проектной документации на новое строительство.
Состав проектной документации на реконструкцию накопителя назначается в соответствии с положениями [13, статья 48] и [25].
8.2 Консервация накопителя
8.2.1 На период консервации разрабатывают технические решения, направленные:
- на предотвращение ухудшения технического состояния и разрушение гидротехнического сооружения и его конструктивных элементов;
- предотвращение негативного воздействия на окружающую среду.
8.2.2 К техническим мероприятиям, направленным на предотвращение ухудшения технического состояния, разрушения ограждающих сооружений и его конструктивных элементов, относятся: полная или частичная ликвидация напора на ГТС; остановка технологического оборудования.
8.2.3 К техническим мероприятиям, направленным на предотвращение негативного воздействия на окружающую среду, относятся мероприятия по пылеподавлению, защите поверхностных и подземных вод на период прекращения подачи отходов.
8.2.4 Мероприятия на период консервации накопителя промышленных отходов разрабатывают для вновь возводимых и реконструируемых сооружений в составе проектной документации.
8.2.5 На период консервации накопителя не допускается остановка оборудования, работа которого направлена на предотвращение негативного воздействия на окружающую среду (водопонизительных скважин, противофильтрационных завес и других технических решений). Если работа данных систем приводит к ухудшению технического состояния на период консервации (например, при подаче вод в чашу накопителя), то на период консервации накопителя следует предусмотреть технические решения по перенаправлению потоков.
8.2.6 На период консервации накопителя владелец продолжает ведение производственного экологического контроля в соответствии с требованиями 10.8.
8.2.7 Мероприятия по консервации ГТС в составе консервации промышленного накопителя определяют декларацией безопасности гидротехнического сооружения и осуществляют в соответствии с порядком, устанавливаемым [26].
8.3 Ликвидация накопителя
8.3.1 При ликвидации накопителя в отношении отходов, размещенных на накопителе в процессе его эксплуатации, допускается предусматривать следующие решения, по отдельности или в любой комбинации:
- вывоз на другие объекты размещения отходов;
- утилизацию;
- изоляцию на месте их текущего размещения (без вывоза на другие ОРО).
При этом решения в отношении отходов, ранее размещенных на накопителе, должны быть обоснованы проектом ликвидации накопителя и удовлетворять требованиям [3], [8], [27].
8.3.2 При ликвидации накопителя необходимо предусматривать мероприятия, обеспечивающие безопасность жизни и здоровья населения, а также по охране окружающей среды, включая производственный экологический контроль.
8.3.3 В случае полного или частичного сохранения массива ранее размещенных отходов на месте их текущего размещения в проекте необходимо предусматривать:
- мероприятия по сбору и очистке стоков с территории накопителя или их утилизацию в технологическом процессе;
- решения по созданию изолирующих слоев для ограничения фильтрации атмосферных осадков через массив отходов;
- решения по предотвращению загрязнения атмосферного воздуха вследствие пыления, испарения вредных веществ.
8.3.4 Мероприятия по ликвидации гидротехнического сооружения, входящего в состав накопителя жидких промышленных отходов, осуществляют в порядке, установленном [26].
8.3.5 Ликвидацию ГТС накопителя жидких промышленных отходов допускается осуществлять в составе комплекса мероприятий по ликвидации накопителя или как отдельное мероприятие в случае перехода с системы гидротранспорта отходов на обезвоживание для последующего устройства насыпного отвала.
8.3.6 В случае если проектом ликвидации предусматривают изоляцию намытых в накопитель отходов на месте их текущего размещения, необходимо разрабатывать конструкцию защитного экрана поверхности объекта размещения отходов с учетом конструкции защитного экрана основания объекта.
8.3.7 Верхнее изолирующее покрытие необходимо использовать для ограничения притока атмосферных осадков в массив отходов, для уменьшения количества образующихся дренажных вод, для сбора и отвода поверхностной воды.
8.3.8 Конструкция верхнего изолирующего покрытия поверхности ликвидируемого объекта размещения отходов должна включать:
- планировочный слой грунта (или техногенного грунта) по поверхности отходов (для обеспечения отвода атмосферных осадков с территории накопителя); допускается выполнять планировочные работы поверхности накопителя путем перемещения отходов внутри накопителя;
- гидроизоляционный слой на основе глинистых материалов мощностью не менее 0,2 м или геосинтетического гидроизоляционного материала.
8.3.9 Поверх гидроизоляционного слоя, выполненного в ходе ликвидации накопителя, необходимо нанесение защитного слоя, предотвращающего эрозию и разрушение поверхности изолирующего слоя.
8.4 Рекультивация земель ликвидированного накопителя
8.4.1 Рекультивацию проводят после завершения этапа ликвидации. Рекультивация направлена на изменение направления использования земельного участка.
8.4.2 Поверх гидроизоляционного слоя, выполненного в ходе работ по ликвидации накопителя, отсыпают защитный слой, предотвращающий эрозию и разрушение поверхности изолирующего слоя, далее создают слой плодородной почвы не менее 0,15 м.
Защитный слой допускается выполнять с применением техногенного грунта или инертного материала, толщина защитного слоя должна быть не менее 30 см.
По слою плодородной почвы выполняют (по отдельности или в каком-либо сочетании): посев семян многолетних трав, посадку кустарников и деревьев. При необходимости вносят удобрения, мелиоранты.
Допускается в качестве удобрений и мелиорантов применять продукты утилизации по ГОСТ Р 54098.
8.4.3 В составе проектной документации на рекультивацию должно быть указано направление рекультивации, определены перечень растений, подлежащих высадке, и расход удобрений.
Рекультивацию территории допускается выполнять как в случае полной ликвидации накопителя, так и в случае ликвидации, подразумевающей изоляцию намытых отходов на месте их размещения.
8.4.4 Направление рекультивации накопителя определяют заданием в соответствии с требованиями ГОСТ Р 59057, ГОСТ Р 59060, ГОСТ Р 57446, с учетом [28].
8.4.5 При рекультивации земли ликвидированного накопителя после его ликвидации допускается использовать срезанный при подготовке площадки строительства и сохраненный растительный грунт [12, статья 13].
8.4.6 Общие решения по рекультивации земель после завершения эксплуатации и ликвидации накопителя следует разрабатывать в составе проектной документации на строительство или реконструкцию накопителя.
8.4.7 Решения по рекультивации земли ликвидированного накопителя должны включать мероприятия по предотвращению или последовательному снижению уже имеющихся негативных воздействий загрязняющих веществ на окружающую среду, такие как: устройство противофильтрационных элементов для предотвращения фильтрации через отвалы отходов, замена загрязненных грунтов, фитоэкстракция, сбор и доочистка стоков с рекультивированной территории.
9 Мониторинг безопасности гидротехнических сооружений
9.1 Накопители жидких промышленных отходов должны удовлетворять требованиям к технической надежности ГТС в соответствии с [1] и требованиям к экологической безопасности ОРО в соответствии с [7].
9.2 Во время эксплуатации накопителя жидких промышленных отходов следует выполнять мониторинг обеспечения критериев безопасности, определенных проектной документацией.
9.3 Натурные наблюдения за состоянием ГТС накопителей проводят в соответствии с заданными проектом программой и периодичностью. Натурными наблюдениями контролируют соответствие диагностических показателей установленным критериям безопасности (критериальным значениям).
Критерии безопасности ГТС устанавливаются в проектной документации или в ходе составления декларации безопасности ГТС и утверждаются Федеральной службой по экологическому, технологическому и атомному надзору (Ростехнадзор) на основании [1].
9.4 Состав и объем наблюдений устанавливают программой мониторинга в составе проектной документации в зависимости от класса накопителя, его конструктивных особенностей, геологических, геокриологических, климатических, сейсмических условий, условий возведения и требований эксплуатации.
9.5 Натурные наблюдения проводят визуальными и инструментальными методами с обязательной фиксацией результатов наблюдений.
9.6 Мероприятия по мониторингу безопасности ГТС накопителей принимают в соответствии с требованиями СП 58.13330.
10 Требования к охране окружающей среды
10.1 Оценка воздействия на геологическую среду, подземные и поверхностные воды
10.1.1 Оценку воздействия накопителя на геологическую среду и подземные воды обосновывают с помощью геофильтрационного и геомиграционного моделирования, выполняемого на основании инженерных изысканий и гидрогеологических исследований в рамках инженерных изысканий — при отсутствии сплошного противофильтрационного экрана в ложе накопителя или подстилающих пород с соответствующими значениями коэффициентов фильтрации; при устройстве водопонизительных и водоперехватывающих скважин; при намыве противофильтрационного экрана и т.д.
10.1.2 При разработке проекта реконструкции действующего накопителя степень его воздействия обосновывают с использованием данных экологического мониторинга.
10.1.3 В соответствии с [3] для исключения негативного воздействия на компоненты природной среды на территории накопителей и в пределах их воздействия на окружающую среду необходимо проводить мониторинг в соответствии с установленным порядком [29].
Исключение негативного воздействия на поверхностные и подземные воды подтверждается согласно [30].
Места отбора образцов (проб) поверхностных и подземных вод в соответствии с [29] должны быть организованы:
- для поверхностных водных объектов — в местах выпуска сточных вод, поступающих с накопителей в водные объекты;
- для подземных водных объектов — в местах отбора проб, обоснованных в проектной документации накопителей.
10.2 Природные противофильтрационные экраны
10.2.1 Природным противофильтрационным экраном могут быть грунты основания накопителя, в случае если коэффициент фильтрации этих грунтов не превышает значения, установленного в зависимости от степени токсичности данного отхода в соответствии с 6.1.3.
10.3 Применение геосинтетических противофильтрационных материалов
10.3.1 Тип ГеоСМ, применяемого для устройства противофильтрационного элемента на ограждающих дамбах, назначают в соответствии с СП 39.13330.
10.3.2 При использовании в качестве противофильтрационного элемента ГеоСМ на ограждающих дамбах необходимо учитывать в расчетах коэффициенты трения для данного типа материалов (см. 14.2). Для гидротехнических сооружений I и II классов работу ГеоСМ необходимо проверять на опытных участках и (или) по результатам лабораторных испытаний.
10.3.3 При применении ГеоСМ для устройства противофильтрационных элементов необходимо учитывать возможность дальнейшего наращивания сооружения. Технические мероприятия должны обеспечивать отвод депрессионной поверхности от горизонтальных участков упорных призм для исключения возникновения взвешивающего противодавления по подошвам дамб наращивания.
10.3.4 При устройстве противофильтрационных элементов из геосинтетических материалов допускается выполнять разделение экрана с выводом депрессионной поверхности в междамбовое пространство при соблюдении следующих условий:
- осуществлен возврат воды в накопитель жидких промышленных отходов с помощью дренажных насосных станций;
- живое сечение дренажной канавы междамбового пространства выполнено на глубину больше глубины сезонного промерзания слагающих грунтов;
- обеспечена фильтрационная прочность грунтов междамбового пространства;
- в междамбовом пространстве отсутствуют процессы морозного пучения в течение всей эксплуатации сооружения.
10.3.5 Толщину и прочностные характеристики ГеоСМ в ложе накопителя жидких промышленных отходов назначают по результатам расчета с учетом давления на материал и деформаций основания от воздействия техники в строительный период и с учетом максимальной высоты сооружения при проектном наращивании.
10.4 Применение техногенных противофильтрационных элементов
10.4.1 Если в технологическом цикле предприятия образуются техногенные грунты (например, вскрышная порода, содержащая большое количество глинистых частиц, хвосты), которые по значениям коэффициента фильтрации соответствуют требованиям, предъявляемым к грунтам природных экранов (таблица 6.1), а по своим физико-механическим характеристикам соответствуют требованиям, предъявляемым к грунтам оснований, то данные грунты допускается применять для устройства противофильтрационного экрана из техногенных грунтов (техногенного экрана).
10.4.2 Противофильтрационный элемент из инертного материала допускается выполнять как методом укладки (отсыпки), так и в процессе намыва.
10.4.3 Высоту техногенного экрана определяют по результатам фильтрационных расчетов, расчетов деформаций, а также технологией выполнения, но не менее величины в соответствии с требованиями 6.1.3, 6.1.4.
10.4.4 Возможность применения инертного материала (в том числе техногенного грунта) для отсыпки (укладки) экрана в ложе возводимого сооружения должна быть подтверждена соответствующими лабораторными исследованиями. Допускается дополнительная обработка техногенного грунта вяжущими для уменьшения коэффициента фильтрации.
10.4.5 Применение схемы намыва экрана из инертного материала (в том числе техногенного грунта) допускается при одновременном соблюдении следующих условий:
- лабораторные испытания, подтверждающие коэффициенты фильтрации и физико-механические характеристики, позволяющие применять грунты в качестве материала экрана;
- наличие мероприятий по защите подземных и поверхностных вод на период намыва проектного экрана (например, водоперехватывающие (водопонизительные) скважины, дренажные системы). Эффективность защитных мероприятий подтверждают результатами геомиграционного моделирования, выполненного на основании результатов инженерных изысканий и опытно-фильтрационных работ;
- применение схемы сгущения намываемого техногенного грунта для уменьшения количества свободной воды. Концентрацию сгущенного продукта подтверждают лабораторными исследованиями.
10.4.6 Применение отходов для устройства техногенного экрана должно быть безопасным для среды обитания и здоровья человека, окружающей среды, а также соответствовать действующим санитарно-эпидемиологическим требованиям.
10.4.7 Для устройства техногенного экрана разрабатывают документацию, содержащую:
- технологические параметры производства работ, обеспечивающие достижение требуемых значений коэффициентов фильтрации;
- обоснование соответствия техногенного грунта гигиеническим требованиям;
- результаты прогнозного геомиграционного моделирования (при необходимости);
- прочую информацию, направленную на подтверждение соответствия выбранного технического решения требованиям технического регламента и действующих нормативных документов в области охраны поверхностных и подземных вод.
10.5 Прочие мероприятия, направленные на защиту подземных вод
10.5.1 Помимо технических решений, приведенных в СП 127.13330, следует рассматривать иные мероприятия, направленные на защиту геологической среды, поверхностных и подземных вод: вертикальные завесы, горизонтальные и вертикальные дренажи, в том числе комбинированные схемы [31].
10.5.2 Кроме того, вертикальные завесы допускается выполнять в виде водоперехватывающих (водопонизительных) скважин.
10.5.3 На действующих реконструируемых сооружениях изменение технологии на производстве с уменьшением количества воды в технологическом цикле необходимо рассматривать как дополнительное водоохранное мероприятие.
10.5.4 Эффективность реализованных мероприятий при отсутствии сплошного противофильтрационного экрана в ложе накопителя или подстилающих пород с соответствующими значениями коэффициентов фильтрации подтверждают результатами геофильтрационного и геомиграционного моделирования и по результатам мониторинга в период эксплуатации.
10.6 Требования к охране атмосферного воздуха
10.6.1 При подготовке проектной документации следует определять виды возможных воздействий на атмосферный воздух в периоды строительства и эксплуатации накопителя и степени их воздействия.
10.6.2 Основной источник воздействия на атмосферный воздух при строительстве и эксплуатации накопителей промышленных отходов — пыление с поверхностей: насыпных отвалов отходов (на насыпных секциях комбинированных накопителей) и сухих участков пляжей надводной зоны намыва (на намывных и наливных накопителях). В отдельных случаях возможно пыление поверхностей ограждающих грунтовых сооружений.
10.6.3 При эксплуатации намывных и наливных накопителей для предотвращения и снижения пылевого воздействия на воздушный бассейн в проекте следует предусматривать:
- гидравлические системы пылеподавления;
- устройство барьеров, препятствующих пылевыносу;
- увеличение частоты переключения пульповыпусков для большего увлажнения участков надводного откоса намыва.
При механизированной разработке, перевозке и отсыпке отходов в пределах накопителей для предотвращения и снижения пылевого воздействия следует предусматривать:
- выполнение разработки и последующей укладки отходов картами малой площади;
- устройство защитных покрытий (покрытия растительным слоем, закрепляющими полимерными составами, применение геосинтетических и геокомпозитных материалов);
- ведение учета влажности разрабатываемых отходов и в летнее время выполнение разработки на наиболее увлажненных участках;
- предварительное увлажнение разрабатываемых отходов и путей их перевозки;
- выбор маршрутов перевозки разработанных отходов с учетом сезонных изменений розы ветров;
- оборудование тентов на кузовах автосамосвалов и другие технические решения.
10.6.4 При экономическом и экологическом обосновании для закрепления пылящих поверхностей отвалов и ограждающих сооружений допускается нанесение на них пленкообразующих составов. Данные составы допускается наносить на потенциально пылящие поверхности путем добавления в пульпу или посредством распыления.
10.6.5 Предотвращение пыления пляжей за счет подъема и поддержания уровня воды выше проектного не допускается.
10.6.6 Кроме перечисленных выше источников загрязнения атмосферного воздуха при проектировании накопителей следует учитывать выбросы от работы машин и механизмов при строительстве и эксплуатации накопителя.
10.6.7 Снижение загрязнения воздуха выхлопными газами достигается:
- содержанием двигателей внутреннего сгорания в исправном состоянии (наличие штатных каталитических нейтрализаторов, исправность топливной системы);
- равномерным распределением машин и механизмов на площадке строительства и их равномерным применением в ходе проведения СМР.
10.6.8 Расчеты загрязнения атмосферного воздуха следует выполнять с применением действующих методик [32].
10.6.9 В процессе эксплуатации накопителя его влияние на состояние атмосферного воздуха контролируют в рамках производственного экологического контроля.
10.6.10 Исключение негативного воздействия на состояние атмосферного воздуха на территории накопителей и в пределах их воздействия на окружающую среду подтверждается в соответствии с 10.1.3.
Места отбора образцов (проб) атмосферного воздуха в соответствии с [29] должны располагаться на границе территории, соответствующей пределам воздействия накопителей.
10.7 Требования к охране почв
Исключение негативного воздействия на состояние почв на территории накопителей и в пределах их воздействия на окружающую среду подтверждается в соответствии с 10.1.3.
Места отбора образцов (проб) почв в соответствии с [29] должны располагаться на границе территории, соответствующей пределам воздействия накопителей.
10.8 Требования к производственному экологическому контролю и мониторингу состояния и загрязнения окружающей среды
10.8.1 Для накопителей жидких промышленных отходов назначают перечень исследований, выполняемых в рамках инженерных изысканий под новое строительство и реконструкцию, применяемый в дальнейшем в производственном экологическом мониторинге и контроле.
Перечень исследований для накопителя формируют исходя из требований к инженерно-экологическим изысканиям, требований по исследованию на приоритетные загрязнения, обнаруживаемые в подземных водах в зонах влияния, в соответствии с требованиями [24] с учетом исследований на наличие маркеров — специфических веществ и соединений, характерных для технологического цикла промышленного объекта.
10.8.2 При строительстве, реконструкции, эксплуатации накопителей жидких промышленных отходов необходимо осуществлять производственный экологический контроль в соответствии с требованиями [8].
10.8.3 При эксплуатации накопителей жидких промышленных отходов, а также после окончания их эксплуатации необходимо проводить мониторинг состояния и загрязнения окружающей среды на территориях накопителей и в пределах их воздействия на окружающую среду в соответствии с требованиями [3].
10.9 Назначение санитарно-защитных зон
10.9.1 Вокруг накопителя жидких промышленных отходов назначают санитарно-защитную зону. Размеры и границы СЗЗ принимают согласно [33], [34].
10.9.2 При невозможности выделения негативного воздействия накопителя жидких промышленных отходов допускается назначение единой СЗЗ для нескольких объектов негативного воздействия на окружающую среду.
10.9.3 Для исключения попадания в границы СЗЗ накопителя жидких промышленных отходов объектов, расположение которых недопустимо при эксплуатации накопителя, необходимо внесение сведений о границах СЗЗ накопителя в ЕГРН.
11 Требования к пожарной безопасности
11.1 Требования к пожарной безопасности объектов накопителей определяют по [35], [36], [37].
11.2 Постоянные здания, сооружения и помещения производственного и складского назначения, входящие в состав сооружений накопителя, подлежат категорированию по пожарной и взрывопожарной безопасности.
11.3 При назначении в проектной документации конструктивно-планировочных решений по устройству площадок размещения временных зданий и сооружений, стоянок строительной техники, открытых и закрытых складов материалов, используемых в период проведения строительно-монтажных работ, следует предусматривать оснащение их первичными средствами пожаротушения: пожарными щитами и ящиками с песком (снаружи), порошковыми и углекислотными огнетушителями (внутри временных бытовых и административных зданий) и возможность беспрепятственного проезда пожарной техники к площадкам размещения ВЗиС.
11.4 В период производства работ по реконструкции на действующем накопителе допускается в проекте предусматривать заправку пожарной машины из отстойного пруда-накопителя, бассейна осветленной воды и других искусственных водоемов, входящих в состав сооружений накопителя, при условии соответствия химического состава забираемой воды целям пожаротушения. Для этого в проекте следует предусматривать устройство подъезда и примыкающей к водоему площадки для разворота и установки пожарной машины размерами не менее 12 x 12 м.
12 Контрольно-измерительная аппаратура
12.1 Состав наблюдений за состоянием сооружений накопителя, а также номенклатуру и количество контрольно-измерительной аппаратуры назначают в соответствии с расчетными требованиями и с учетом требований к составу наблюдений за состоянием сооружений в соответствии с СП 39.13330 и [1].
12.2 Отдельные виды КИА применяют при обосновании в проектной документации и в соответствии с требованиями СП 58.13330, СП 165.1325800.
12.3 В проекте определяют значения контролируемых показателей, позволяющие оценивать степень надежности сооружений в период нормальной эксплуатации и в экстремальных условиях.
12.4 Конструкции пьезометров, грунтовых марок и наблюдательных скважин обосновывают в проектной документации.
Пьезометры устанавливаются по поперечникам — створам, нормально к оси дамбы. Расстояние между пьезометрическими створами назначают с учетом изменения геологической структуры основания, геометрических размеров сечения плотины, протяженности и характера крепления напорного откоса и противофильтрационных устройств. Расстояние между створами не должно превышать 500 м.
12.5 На накопителях равнинного типа со значительной протяженностью ограждающих дамб наблюдательные створы размещают через 200 — 300 м. При наличии в основании сильнодеформируемых и очень сильно деформируемых грунтов (илы, лессы, торф) расстояние между створами следует сокращать до 100 — 150 м. На хранилищах овражного типа с ограждающими плотинами сравнительно небольшой длины принимают минимальное количество створов — три.
12.6 Количество пьезометров в створе обосновывают проектом и должно быть достаточным для получения достоверных данных о фактическом положении депрессионной поверхности в теле дамбы.
12.7 Поверхностные марки на грунтовых ограждающих сооружениях следует закладывать на гребне, бермах низового откоса через 50 — 100 м по длине сооружения, а также в местах резкого изменения профиля основания.
12.8 Наблюдательные скважины устанавливают на прилегающей к накопителю территории по направлениям вероятного распространения фильтрации из накопителя.
12.9 Наблюдения за зоной влияния накопителей жидких промышленных отходов выполняют с применением КИА в соответствии с [1], [3].
12.10 Для напорных гидротехнических сооружений I и II классов, входящих в состав накопителя промышленных отходов, следует обеспечивать применение автоматизированной системы диагностического контроля по СП 58.13330.
12.11 Для контроля состояния ограждающих сооружений мерзлого типа и многолетнемерзлых оснований сооружений, а также состояния мерзлотных завес следует устанавливать термометрические скважины и инклинометры.
12.12 На насыпных секциях комбинированных накопителей необходимо предусматривать установку:
- поверхностных грунтовых марок для измерения осадок ограждающих сооружений и отложений намытых отходов, а также горизонтальных смещений;
- глубинных грунтовых марок для измерения осадок оснований;
- сети наблюдательных скважин на прилегающей к накопителю территории для контрольных наблюдений за загрязнением подземных вод фильтрационными водами;
- пьезометров (шахтных и точечных) для наблюдения за фильтрационным потоком в теле отвалов, в грунтах основания, а также в ограждающих сооружениях (при их наличии);
- датчиков порового давления в техногенных грунтах (намытых ранее отходах) в случае, когда насыпной отвал устраивают на массиве намытых отходов, содержащих суглинки и глинистые частицы.
При обосновании в проектной документации допускается применение другой КИА, соответствующей требованиям 12.1, 12.2.
12.13 На насыпных секциях комбинированных накопителей следует устанавливать пьезометры с частотой наблюдательных створов 200 — 300 м.
12.14 Наблюдательные скважины устанавливают на прилегающей к накопителю территории по направлениям вероятного распространения фильтрации из накопителя.
13 Проектные решения по организации строительства
13.1 Решения по организации строительства накопителя назначаются в соответствии с СП 48.13330.
13.2 Планировать строительно-монтажные работы следует с учетом соблюдения требований охраны труда [38].
13.3 При разработке проекта организации строительства необходимо учитывать, что в процессе эксплуатации накопителей, наращиваемых в сторону верхового откоса, происходит намыв пляжа — подготовка основания под ярусы наращивания и последующее возведение ярусов наращивания.
13.4 Режим эксплуатации накопителя, сопровождаемый строительством ярусов наращивания до проектной отметки, необходимо учитывать при разработке перечня мероприятий по охране окружающей среды и при оценке воздействия на окружающую среду.
13.5 Возведение яруса наращивания накопителя не является отдельным этапом строительства накопителя [25].
13.6 При применении в строительстве грунтовых (земляных) сооружений накопителя в качестве техногенного грунта отходов, прошедших утилизацию, необходимо выполнять опытные работы по определению их оптимальных влажности и плотности, а также условия их достижения.
13.7 Работы по возведению ограждающих сооружений в зимний период следует выполнять при соблюдении следующих условий:
- в грунте, укладываемом в напорное сооружение, количество мерзлых комьев не должно превышать 5% общего объема укладываемого грунта. Размер мерзлых комьев не должен превышать 2/3 толщины уплотняемого слоя;
- наличие снега и льда в насыпях и обратных засыпках не допускается. Укладку грунта во время сильных снегопадов и метелей следует прекращать. Занесенную снегом поверхность ранее уложенного грунта перед продолжением работ следует очищать от снега;
- в процессе возведения насыпей в зимнее время на месте работ следует вести наблюдения за температурой воздуха и используемого грунта, температурным режимом грунта в процессе укладки (в том числе за промерзанием слоев грунта), количеством мерзлых комьев, укладываемых в насыпь, количеством осадков, явлениями морозного пучения и трещинообразования грунта насыпи;
- вести наблюдение за общим состоянием насыпи как во время возведения, так и в весенне-летний период до полного оттаивания грунта, особое внимание обращая на деформации откосов и насыпи в целом, ее температурный режим;
- допускается промораживание укладываемого в насыпь глинистого грунта при условии, что уложенный грунт уплотнен в талом состоянии до требуемой плотности.
При обосновании допускается применение химических реагентов, препятствующих промерзанию грунта.
14 Основные расчетные положения накопителей промышленных отходов
14.1 Общие требования к расчетному обоснованию
14.1.1 Расчетное обоснование конструкции грунтовых ограждающих сооружений следует выполнять в соответствии с основными положениями расчетов с учетом установленного класса сооружения.
При расчетном обосновании ранее эксплуатируемых сооружений, подлежащих реконструкции, принимают во внимание результаты проводившихся в ходе эксплуатации наблюдений, в соответствии с требованиями СП 39.13330.
14.1.2 При расчетах следует учитывать сейсмические и климатические условия расположения проектируемого объекта.
14.1.3 При проектировании ограждающих грунтовых сооружений необходимо выполнять следующие основные расчеты:
- фильтрационные и фильтрационной прочности;
- обратных фильтров, дренажей и переходных слоев;
- устойчивости откосов, экрана и защитного слоя;
- осадок тела дамбы и основания;
- креплений откосов на прочность от действия волн, льда и другие расчеты, требуемые конструкцией сооружения.
14.1.4 Для ограждающих грунтовых сооружений I и II классов следует также выполнять расчеты:
- для неоднородных земляных намывных дамб — расчеты фракционирования грунта и устойчивости боковых призм, расчеты консолидации и порового давления;
- для земляных насыпных и каменно-земляных ограждающих сооружений, у которых тело, ядро, экран или основание сложены из глинистых грунтов, — расчеты порового давления при их консолидации и проверку трещиностойкости;
- для каменно-земляных ограждающих сооружений с ядром и диафрагмой, кроме того — проверку устойчивости на сдвиг низовой призмы дамбы.
14.1.5 Расчеты ограждающих грунтовых сооружений во всех случаях следует выполнять для основных и особых сочетаний нагрузок в эксплуатационный и строительный периоды их работы.
14.1.6 При назначении расчетных случаев необходимо учитывать возможность наличия таких факторов, как:
- повышение депрессионной поверхности вследствие кольматации дренажей;
- отсутствие намытого пляжа на начальном этапе эксплуатации накопителя;
- увеличение порового давления.
14.1.7 При проектировании накопителей в районах распространения многолетнемерзлых грунтов необходимо выполнять теплотехнические расчеты ограждающих сооружений и оснований (глубин сезонного промерзания и оттаивания грунтов тела дамбы, чаши оттаивания в основании).
14.2 Расчет устойчивости
14.2.1 Расчеты устойчивости ограждающих сооружений всех классов следует выполнять для поверхностей сдвига, отвечающих минимальным значениям коэффициента запаса.
14.2.2 В расчетах устойчивости следует использовать методы, учитывающие напряженно-деформируемое состояние сооружения и его основания. Применительно к конкретным геологическим условиям и конструкции ограждающего сооружения допускается применять проверенные практикой упрощенные методы расчета в соответствии с требованиями СП 39.13330 и СП 23.13330.
14.2.3 Оценку устойчивости откосов ограждающих сооружений, расположенных в узких каньонах, следует проводить с учетом пространственной работы сооружения.
14.2.4 Расчеты устойчивости ограждающих сооружений накопителей жидких промышленных отходов следует выполнять согласно СП 39.13330.
При этом числовые значения коэффициентов условий работы \gamma_{c} , ответственности сооружений \gamma_{n} и сочетания нагрузок \gamma_{lc} следует принимать в соответствии с основными положениями расчета плотин (см. СП 39.13330).
14.2.5 При расчетах устойчивости откосов сооружений насыпных секций комбинированных накопителей промышленных отходов значения коэффициента надежности по ответственности \gamma_{n} следует принимать в зависимости от геотехнической категории сооружения, устанавливаемой в соответствии с СП 22.13330, равными 1,20; 1,15 и 1,10 соответственно для сооружений геотехнических категорий 3, 2 и 1.
14.3 Расчет оснований
14.3.1 Расчеты оснований ограждающих сооружений накопителей жидких промышленных отходов следует выполнять в соответствии с положениями СП 23.13330.
14.3.2 Нагрузки и воздействия на основание следует определять расчетом исходя из совместной работы сооружения и основания.
14.3.3 При наличии в основании ограждающих сооружений глинистых и суглинистых грунтов следует принимать к расчету случаи, учитывающие увеличение их влажности сверх значений, установленных проектом и, как следствие, ухудшение их физико-механических характеристик.
14.3.4 Расчеты оснований ограждающих сооружений накопителей следует выполнять по предельным состояниям:
- первой группы (потеря несущей способности и (или) полная непригодность оснований и сооружений на них к эксплуатации) — расчеты общей прочности и устойчивости системы «сооружение-основание», расчеты перемещений, от которых зависят прочность и устойчивость;
- второй группы (непригодность к нормальной эксплуатации) — расчеты местной, в том числе, фильтрационной прочности оснований, перемещений и деформаций, не относящихся к расчетам по первой группе.
14.3.5 Деление расчетов по предельным состояниям двух групп учитывает характер возможных последствий при достижении соответствующего предельного состояния.
14.3.6 Значения коэффициентов условий работы \gamma_{c} , ответственности сооружений \gamma_{n} и сочетания нагрузок \gamma_{lc} для предельных состояний первой группы принимают в соответствии с основными положениями расчета плотин (см. СП 39.13330).
Для предельных состояний второй группы во всех случаях \gamma_{n} и \gamma_{lc} равны 1,00.
14.3.7 Предельные значения совместной деформации основания и сооружения устанавливают нормативные документы на проектирование конкретных типов гидротехнических сооружений, исходя из необходимости соблюдения:
- технологических требований к деформациям сооружения, включая требования к нормальной эксплуатации оборудования;
- требований к прочности, устойчивости и трещиностойкости конструкций, включая общую устойчивость сооружения.
14.3.8 Значения деформаций сооружений и их оснований в период эксплуатации следует определять с учетом развития процессов консолидации и ползучести грунтов, а в криолитозоне — также процессов промерзания и оттаивания грунтов. На предварительных стадиях проектирования и для сооружений III, IV классов определение нестабилизированных значений деформации допускается выполнять упрощенными (инженерными) методами, например на основе решений одномерных задач консолидации и ползучести.
14.3.9 Определять суммарные осадки в зависимости от класса и этапа проектирования сооружений, расположенных на нескальных основаниях, следует методом послойного суммирования и вычислительными методами в соответствии с СП 23.13330.
14.3.10 На предварительных стадиях проектирования (для сооружений III — V классов — на всех стадиях проектирования) для определения значений суммарных осадок допускается ограничиваться методом послойного суммирования в пределах сжимаемого слоя.
14.3.11 Расчет оснований насыпных секций накопителей следует выполнять в соответствии с СП 22.13330 с учетом геотехнической категории основания, назначаемой в зависимости от уровня ответственности объекта [1] и сложности инженерно-геологических условий площадки строительства, определяемой по СП 47.13330. Проверку грунтов при этом выполняют по предельным состояниям двух групп по СП 22.13330.
14.3.12 Значение коэффициента надежности по ответственности \gamma_{n} при этом принимают равным 1,20; 1,15 и 1,10 соответственно для сооружений геотехнических категорий 3, 2 и 1.
14.4 Расчет крепления верховых откосов
14.4.1 Расчеты крепления откоса с учетом воздействия волновых и ледовых нагрузок на ограждающие сооружения накопителей следует выполнять согласно расчетным положениям СП 38.13330.
14.4.2 При этом необходимо учитывать волновые и ледовые нагрузки на откосы ограждающих сооружений в условиях отсутствия намытого пляжа в пусковой период или в период эксплуатации, когда в соответствии с принятой в проекте технологией намыва отходов возникают участки с оголенными откосами.
14.5 Расчет водного баланса накопителя
14.5.1 В накопитель жидких промышленных отходов не допускается подача воды, не предусмотренная технологическим циклом и режимом его эксплуатации.
14.5.2 В течение всего жизненного цикла накопителя, кроме его пускового периода, не допускается подача в накопитель объемов воды, не предусмотренных технологическими решениями, определенными проектной документацией.
14.5.3 Расчет водного баланса системы гидравлического удаления отходов выполняют в целях:
- определения избытка или дефицита воды в системе;
- выбора объема и расхода источников пополнения системы при дефиците воды;
- определения объема отстойного пруда, аккумулирующего такое количество воды, которое необходимо и достаточно для водоснабжения системы во все периоды ее эксплуатации и для назначения отметок сооружений, отводящих из пруда осветленную воду;
- определения необходимой емкости отстойного пруда, способного принимать естественный приток, для назначения отметки гребня дамб;
- определения пропускной способности водоотводных сооружений.
14.5.4 Расчет водного баланса системы гидравлического удаления отхода выполняется для среднего по гидрологическим и метеорологическим факторам года, а также для летнего и зимнего сезонов. Кроме того, выполняют поверочные расчеты:
- для жаркого года 10%-ной обеспеченности — для определения максимального расхода подпиточной воды;
- для многоводного года 10%-ной обеспеченности — для определения емкости отстойного пруда, необходимого для аккумуляции объема осадков.
14.5.5 Для годичного периода приходная и расходная части водного баланса определяются следующими уравнениями.
W1 = Wс + Wн + Wв + Wпр, (14.1)
где Wс — объем водной составляющей пульпы, поступающей на отвал с учетом других стоков (ливневая канализация, стоки химводоочистки), сбрасываемых в систему;
Wн — объем осадков, выпадающих на поверхность накопителя, бассейна и каналов осветленной воды;
Wв — объем поверхностного стока, поступающего в систему;
Wпр — объем сброса с других цехов (участков) предприятия и других предприятий, направляемый непосредственно в накопитель.
W2 = Wо + Wфп + Wфк + Wив + Wг + Wис + Wд, (14.2)
где Wо — объем воды, забираемой из отстойного пруда для возврата в систему для повторного применения (с учетом возможных потерь воды);
Wфп — потери на фильтрацию через ложе отстойного пруда;
Wфк — потери на фильтрацию через ложе бассейна и каналов осветленной воды (при их наличии);
Wг — объем воды, оставшейся в порах намытого отхода;
Wис — потери на испарение с поверхности накопителя, покрытой снегом;
Wд — количество воды, необходимое для подъема уровня отстойного пруда с целью обеспечения необходимого пути осветления (в связи с частичным заполнением емкости пруда намытыми отходами);
Wив — потери на испарение с поверхности воды в теплое время года.
1 В случае сплошного экранирования ложа накопителя и бассейна осветленной воды величины Wфп и Wфк принимают равными 0.
2 При наличии участков надводного пляжа, поверхность которых находится в водонасыщенном состоянии, при расчете следует учитывать испарение воды с поверхности пляжа.
14.5.6 Расчет водного баланса приводит к следующим результатам:
W1 = W2 — баланс нулевой. Оптимальный случай;
W1 > W2 — баланс положительный. Случай, характерный для климатической зоны избыточного увлажнения;
W1 < W2 — баланс отрицательный. Случай, характерный для климатической зоны недостаточного увлажнения.
14.5.7 Отдельно для зимнего периода величину потерь воды, м3, определяют по следующей формуле
Wз.п = Wл.п + Wл.к + Wл.н + Wф.л.з + Wф.к.з + Wг.з, (14.3)
где Wз.п — потери воды из системы в зимний период;
Wл.п — потери воды на образование льда в пруде;
Wл.к — потери на образование льда в каналах осветленной воды;
Wл.н — потери воды на образование наледей на надводном откосе накопителя;
Wф.л.з — потери воды на фильтрацию через ложе накопителя в зимний период;
Wф.к.з — потери на фильтрацию через ложе бассейна и каналов осветленной воды в зимний период;
Wг.з — объем воды, оставшийся в порах отходов, уложенных за зимний период.
14.5.8 Отдельно для летнего периода величина потерь воды, м3, вычисляется по формуле
Wлет = Wр,%и.в + Wф.пл + Wф.кл + Wг.л, (14.4)
где Wлет — объем воды, теряемый из системы за безледоставный период;
Wр,%и.в — потери воды на испарение за безледоставный период;
Wф.пл — потери воды на фильтрацию через ложе пруда;
Wф.кл — потери воды на фильтрацию через ложе бассейна и каналов осветленной воды за безледоставный период;
Wг.л — объем воды, оставшейся в порах отхода, уложенного в накопитель за безледоставный период.
Примечание - В случае сплошного экранирования ложа накопителя и каналов осветленной воды величины Wф.л.з, Wф.к.з, Wф.пл и Wф.кл принимаются равными 0.
14.5.9 Расчеты составляющих водного баланса накопителя и системы гидравлического удаления отходов выполняют с применением апробированных методик.
14.5.10 Исходные данные для расчета следует принимать на основании актуальных результатов инженерных изысканий, выполненных на участке строительства накопителя.
14.5.11 Источники исходных данных: данные ближайшей метеостанции (метеостанций), СП 131.13330, информация, полученная по запросу от территориальных органов Федеральной службы по гидрометеорологии и мониторингу окружающей среды (Росгидромет).
15 Проектные решения по подготовке и выполнению работ по наращиванию и эксплуатации накопителя
15.1 Эксплуатацию накопителя жидких промышленных отходов следует осуществлять на основании разработанного и утвержденного проекта эксплуатации.
15.2 Проект эксплуатации накопителя определяет состав сооружений и оборудования, порядок и режим их работы, обеспечивающие бесперебойное и безопасное транспортирование и размещение отходов, оборотное водоснабжение предприятия с учетом фактического состояния существующих сооружений и планируемых на период действия разрабатываемого проекта производительности и режима работы предприятия.
15.3 Проект эксплуатации составляют на отдельные этапы наращивания накопителя, при изменении схем заполнения, технологии намыва, фильтрационного режима и водного баланса сооружений, технологических параметров пульпы.
15.4 Для действующих объектов, не соответствующих требованиям настоящего свода правил, должны быть разработаны и реализованы инженерно-технические и организационные мероприятия по реконструкции для приведения их параметров и характеристик в соответствие требованиям настоящего свода правил.
Максимальный период разработки и реализации инженерно-технических и организационных мероприятий для приведения параметров и характеристик накопителя к проектным не должен превышать 3 года.
15.5 Для наиболее рационального заполнения емкости накопителя и максимального использования отходов для наращивания ограждающих дамб, намыв отходов необходимо выполнять в соответствии с установленной проектом схемой заполнения накопителя, поддерживая установленную проектом длину пляжа.
15.6 В течение всего периода размещения отходов необходимо проведение:
- геотехнического мониторинга, включающего геодезические, гидрогеологические и геомеханические наблюдения;
- мониторинга безопасности гидротехнических сооружений;
- производственного экологического контроля.
15.7 В период намыва отходов и при строительстве ярусов наращивания необходимо определять:
- фактические физико-механические характеристики техногенных грунтов, природных грунтов в основании сооружения и в зоне обеспечения устойчивости сооружения;
- фактическое положение поверхности депрессии для намывных и наливных накопителей, а также уровень техногенного горизонта вод в насыпных секциях комбинированных накопителей;
- поровое давление с последующим расчетом времени рассеивания для природных и техногенных грунтов, содержащих суглинки и глинистые частицы.
15.8 Размещение накопителей в районах распространения многолетнемерзлых грунтов, в том числе островной мерзлоты, выполняют с учетом результатов инженерных изысканий (в том числе геокриологических) ограждающих сооружений и их оснований.
15.9 На намывных накопителях с ограждающими сооружениями I, II и III классов после первых пяти лет намыва ограждающих сооружений и затем не реже чем через 10 м наращивания в пределах проектной длины упорной призмы следует проводить инженерно-геологическое обследование в целях подтверждения соответствия физико-механических характеристик намытых в упорную призму отходов требованиям проекта.
15.10 По истечении проектного срока заполнения накопителя выполняют комплексную оценку его состояния на основании инженерных изысканий. По результатам комплексной оценки принимают решение о возможности реконструкции накопителя или о его ликвидации, рекультивации.
БИБЛИОГРАФИЯ
1. Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
2. Федеральный закон от 21 июля 1997 г. № 117-ФЗ «О безопасности гидротехнических сооружений»
3. Федеральный закон от 24 июня 1998 г. № 89-ФЗ «Об отходах производства и потребления»
4. Приказ Министерства природных ресурсов и экологии Российской Федерации от 04 декабря 2014 г. № 536 «Об утверждении критериев отнесения отходов к I — V классам опасности по степени негативного воздействия на окружающую среду»
5. СП 2.1.7.1386-03 Санитарные правила по определению класса опасности токсичных отходов производства и потребления
6. Постановление Правительства Российской Федерации от 5 октября 2020 г. № 1607 «Об утверждении критериев классификации гидротехнических сооружений»
7. Федеральный закон от 29 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации»
8. Федеральный закон от 10 января 2002 г. № 7-ФЗ «Об охране окружающей среды»
9. Постановление Правительства Российской Федерации от 31 декабря 2020 г. № 2398 «Об утверждении критериев отнесения объектов, оказывающих негативное воздействие на окружающую среду, к объектам I, II, III и IV категорий»
[10] Приказ Министерства природных ресурсов и экологии Российской Федерации от 30 сентября 2011 г. № 792 «Об утверждении порядка ведения государственного кадастра отходов»
[11] Приказ Министерства природных ресурсов и экологии Российской Федерации от 8 декабря 2020 г. № 1027 «Об утверждении порядка подтверждения отнесения отходов I — V классов опасности к конкретному классу опасности»
12. Федеральный закон от 25 октября 2001 г. № 136-ФЗ «Земельный кодекс Российской Федерации»
13. Федеральный закон от 30 марта 1999 г. № 52-ФЗ «О санитарно-эпидемиологическом благополучии населения»
14. ПНД Ф 12.1:2:2.2:2.3:3.2-03. Методические рекомендации. Отбор проб почв, грунтов, донных отложений, илов, осадков сточных вод, шламов промышленных сточных вод, отходов производства и потребления. ФБУ «Федеральный центр анализа и оценки техногенного воздействия», 2014
15. Постановление Правительства Российской Федерации от 19 января 2006 г. № 20 «Об инженерных изысканиях для подготовки проектной документации, строительства, реконструкции объектов капитального строительства»
16. Федеральный закон от 30 декабря 2015 г. № 431-ФЗ «О геодезии, картографии и пространственных данных и о внесении изменений в отдельные законодательные акты Российской Федерации»
17. СП 11-105-97 Инженерно-геологические изыскания для строительства (части I — VI)
18. Федеральный закон от 25 июня 2002 г. № 73-ФЗ «Об объектах культурного наследия (памятниках истории и культуры) народов Российской Федерации»
19. Федеральный закон от 3 июня 2006 г. № 74-ФЗ «Водный кодекс Российской Федерации»
20. ПУЭ Правила устройства электроустановок (7-е изд.)
21. СН 551-82 Инструкция по проектированию и строительству противофильтрационных устройств из полиэтиленовой пленки для искусственных водоемов
22. Приказ Министерства природных ресурсов и экологии Российской Федерации от 9 ноября 2020 г. № 903 «Об утверждении порядка ведения собственниками водных объектов и водопользователями учета объема забора (изъятия) водных ресурсов из водных объектов и объема сброса сточных, в том числе дренажных, вод, их качества»
23. Приказ Министерства сельского хозяйства Российской Федерации от 13 декабря 2016 г. № 552 «Об утверждении нормативов качества воды водных объектов рыбохозяйственного значения, в том числе нормативов предельно допустимых концентраций вредных веществ в водах водных объектов рыбохозяйственного значения»
24. СП 2.1.5.1059-01 Гигиенические требования к охране подземных вод от загрязнения
25. Постановление Правительства Российской Федерации от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию»
26. Постановление Правительства Российской Федерации от 1 октября 2020 г. № 1589 «Об утверждении правил консервации и ликвидации гидротехнического сооружения»
27. Федеральный закон от 23 ноября 1995 г. № 174-ФЗ «Об экологической экспертизе»
28. РД 34.02.202-95 Рекомендации по рекультивации отработанных золошлакоотвалов тепловых электростанций
29. Приказ Министерства природных ресурсов и экологии Российской Федерации от 8 декабря 2020 г. № 1030 «Об утверждении порядка проведения собственниками объектов размещения отходов, а также лицами, во владении или в пользовании которых находятся объекты размещения отходов, мониторинга состояния и загрязнения окружающей среды на территориях объектов размещения отходов и в пределах их воздействия на окружающую среду»
30. Постановление Правительства Российской Федерации от 26 мая 2016 г. № 467 «Об утверждении положения о подтверждении исключения негативного воздействия на окружающую среду объектов размещения отходов»
31. Постановление Правительства Российской Федерации от 11 февраля 2016 г. № 94 «Об утверждении правил охраны подземных водных объектов»
32. Приказ Министерства природных ресурсов и экологии Российской Федерации от 6 июня 2017 г. № 273 «Об утверждении методов расчетов рассеивания выбросов вредных (загрязняющих) веществ в атмосферном воздухе»
33. Постановление Правительства Российской Федерации от 3 марта 2018 г. № 222 «Об утверждении правил установления санитарно-защитных зон и использования земельных участков, расположенных в границах санитарно-защитных зон»
34. СанПиН 2.2.1/2.1.1.1200-03 Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов
35. Федеральный закон от 21 декабря 1994 г. № 69-ФЗ «О пожарной безопасности»
36. Федеральный закон от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
37. Постановление Правительства Российской Федерации от 16 сентября 2020 г. № 1479 «Об утверждении правил противопожарного режима в Российской Федерации»
38. СНиП 12-04-2002 Безопасность труда в строительстве. Часть 2. Строительное производство.
------------------------------------------------------------------
