ГОСТ 12.1.046-2014. Межгосударственный стандарт. Система стандартов безопасности труда. Строительство. Нормы освещения строительных площадок
(введен в действие Приказом Росстандарта от 18.11.2014 № 1644-ст)
Примечание
Текст данного документа приведен с учетом поправки, введенной в действие с 23.08.2021, опубликованной в «ИУС», № 1, 2022. Документ введен в действие с 01.07.2015. Взамен ГОСТ 12.1.046-85.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 12.1.046-85"]:::rst click n0 "https://bukva.ai/docs/gost-12-1-046-85" "ГОСТ 12.1.046-85. Межгосударственный стандарт. Система стандартов безопасности труда. Строительство. Нормы освещения строительных площадок (введен в действие Постановлением Госстро" n1["ГОСТ 12.1.046-2014"]:::doc click n1 "https://bukva.ai/docs/gost-12-1-046-2014" "ГОСТ 12.1.046-2014. Межгосударственный стандарт. Система стандартов безопасности труда. Строительство. Нормы освещения строительных площадок (введен в действие Приказом Росстандарт" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 ноября 2014 г. № 1644-ст
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
НОРМЫ ОСВЕЩЕНИЯ СТРОИТЕЛЬНЫХ ПЛОЩАДОК
Occupational safety standards system. Building. Lighting of building sites
(EN 12464-1:2011, NEQ) (EN 12464-2:2014, NEQ)
Дата введения 1 июля 2015 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Разработан Федеральным бюджетным учреждением «Научно-исследовательский институт строительной физики Российской Академии архитектуры и строительных наук» (НИИСФ РААСН) при участии Общества с ограниченной ответственностью «ЦЕРЕРА-ЭКСПЕРТ».
2. Внесен Техническим комитетом по стандартизации ТК 465 «Строительство».
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол от 30 сентября 2014 г. № 70-П).
За принятие стандарта проголосовали:
4. Настоящий стандарт соответствует следующим европейским региональным стандартам:
EN 12464-1:2011 Light and Lighting — Lighting of work places — Part 1: Indoor work places (Свет и освещение. Освещение рабочих мест. Часть 1. Внутреннее освещение рабочих мест) в части терминов и определений, норм освещенности и ограничения слепящего действия осветительных установок при проведении строительно-монтажных работ в помещениях;
EN 12464-2:2014 Light and Lighting — Lighting of work places — Part 2: Outdoor work places (Свет и освещение. Освещение рабочих мест. Часть 2. Освещение рабочих мест вне помещений) в части терминов и определений, норм освещенности и ограничения слепящего действия наружных осветительных установок при проведении строительно-монтажных работ вне помещений.
Степень соответствия — неэквивалентная (NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 18 ноября 2014 г. № 1644-ст межгосударственный стандарт ГОСТ 12.1.046-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.
6. Взамен ГОСТ 12.1.046-85.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
1.1. Настоящий стандарт распространяется на осветительные установки для всех видов технологических процессов, имеющих место на строительных площадках, а также в местах производства строительных и монтажных работ внутри зданий.
1.2. Настоящий стандарт устанавливает нормы искусственного освещения исходя из требований безопасности выполнения строительно-монтажных работ в темное время суток.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ IEC 60598-2-5-2012 Светильники. Часть 2. Частные требования. Раздел 5. Прожекторы заливающего света
ГОСТ 6047-90 Прожекторы общего назначения. Общие технические условия
ГОСТ 8045-82 Светильники для наружного освещения. Общие технические условия
ГОСТ 24940-96 Здания и сооружения. Методы измерения освещенности.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Аварийное освещение: освещение, предусматриваемое в случае выхода из строя питания рабочего освещения.
3.2. Зона выполнения работ: часть строительной площадки или строящегося помещения, на которой выполняется определенный вид строительных работ, характеризуемых определенными требованиями к освещению.
3.3. Коэффициент слепящей блескости RG, отн. ед.: коэффициент, характеризующий прямую слепящую блескость светильников искусственного освещения в местах производства работ вне зданий, вычисляемый по формуле
R_{G} = 27 + 24lg(\frac{L_{vi}}{L_{ve}^{0,9}}), (1)
где Lvi — суммарная вуалирующая яркость, вызванная осветительной установкой и являющаяся суммой вуалирующих яркостей, вызванных каждым индивидуальным светильником (Lvi = Lv1 + Lv2 + ... + Lvn), кд/м2. Вуалирующую яркость каждого светильника вычисляют по формуле L_{v} = 10(E_{eye} \cdot \Theta^{- 2}) , Eeye — освещенность на зрачке наблюдателя в плоскости, перпендикулярной к линии зрения (2° ниже горизонтали); \Theta — угол между линией зрения наблюдателя и направлением света, падающего от индивидуального светильника;
Lve — эквивалентная вуалирующая яркость фона (окружения), кд/м2.
Допуская предположение, что отражение фона в основном диффузное, эквивалентную вуалирующую яркость от фона вычисляют по формуле: L_{ve} = 0,035 \cdot \rho \cdot E_{\text{г}} \cdot \pi - 1 (Eг — средняя горизонтальная освещенность поверхности; \rho — средний коэффициент отражения окружающих поверхностей, в случаях, когда он неизвестен, его значение принимают равным 0,15).

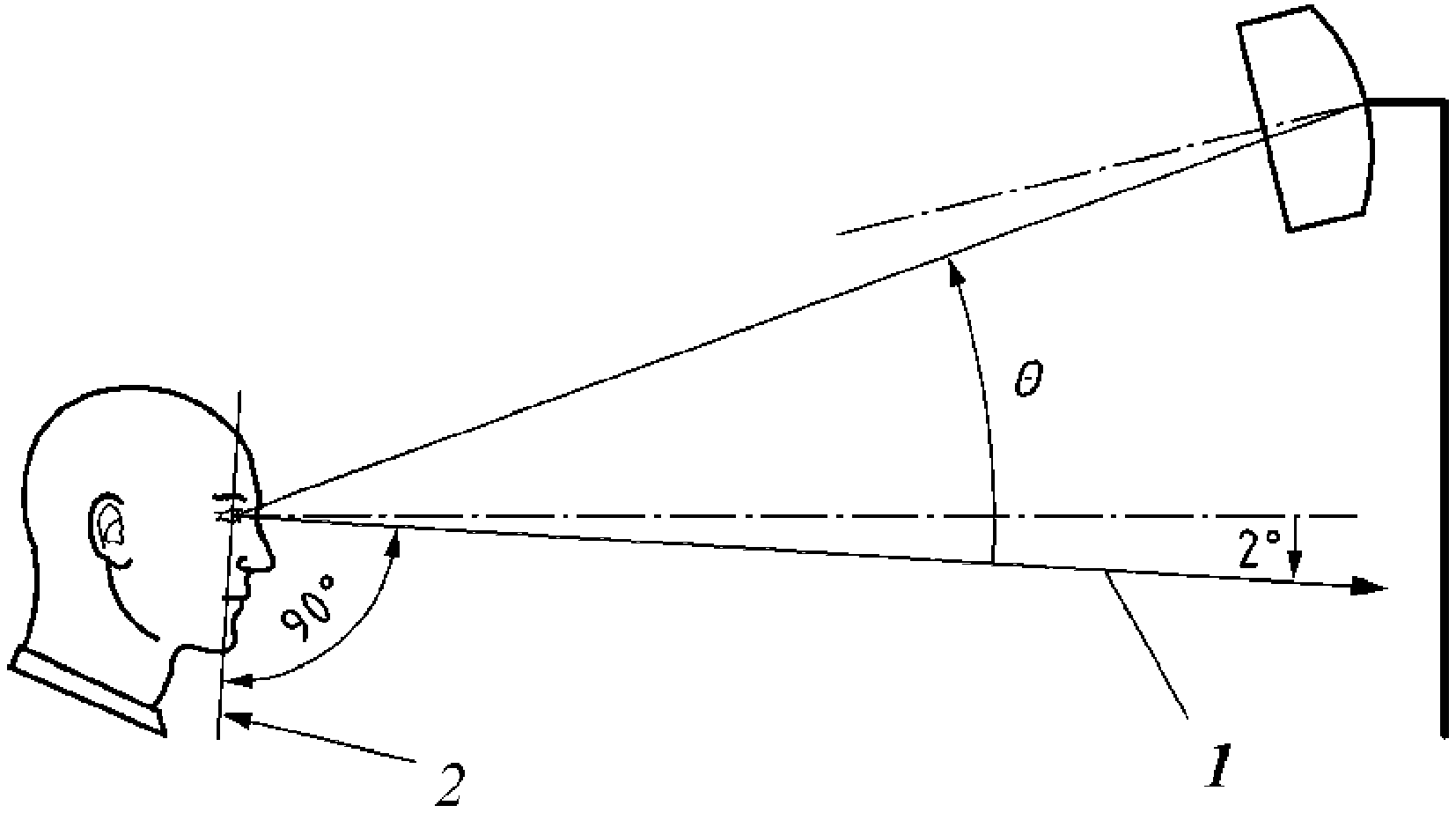

1 — линия зрения; 2 — плоскость глаз наблюдателя
3.4. Коэффициент запаса Kз, отн. ед.: расчетный коэффициент, учитывающий снижение освещенности в процессе эксплуатации вследствие загрязнения и старения источников света (ламп) и светильников, а также снижение отражающих свойств поверхностей помещения.
3.5. Коэффициент пульсации освещенности Kп, %: критерий оценки относительной глубины колебаний освещенности в осветительной установке в результате изменения во времени светового потока источников света при их питании переменным током, вычисляемый по формуле
K_{\text{п}} = \frac{E_{max} - E_{min}}{2E_{\text{ср}}} 100, (2)
где Emax и Emin — максимальное и минимальное значения освещенности за период ее колебания соответственно, лк;
Eср — среднее значение освещенности за период колебания, лк.
3.6. Минимальная освещенность Emin, лк: наименьшее значение освещенности в помещении, на освещаемом участке, в рабочей зоне.
3.7. Освещенность E, лк: физическая величина, вычисляемая отношением светового потока, падающего на элемент поверхности, содержащий рассматриваемую точку, к площади этого элемента.
3.8. Объединенный показатель дискомфорта URG, отн. ед.: критерий оценки дискомфортной блескости, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения в помещении, вычисляемый по формуле
UGR = 8lg[\frac{0,25}{L_{\text{а}}}] \sum_{i = 1}^{N} \frac{L_{i}^{2}\omega_{i}}{p_{i}^{2}} , (3)
где Li — яркость блеского источника, кд/м2;
\omega_{i} — угловой размер блеского источника, стерадиан;
pi — индекс позиции блеского источника относительно линии зрения;
Lа — яркость адаптации, кд/м2.
3.9. Охранное освещение: разновидность рабочего освещения при отсутствии специальных технических средств охраны вдоль границ территорий, охраняемых в ночное время.
3.10. Периферийная зона: часть строительной площадки или строящегося помещения, прилегающая к зоне выполнения работ.
Примечание. Периферийная зона не менее 2 м.
3.11. Рабочее освещение: освещение, обеспечивающее нормируемые осветительные условия (освещенность, качество освещения) в помещениях и местах производства работ вне зданий.
3.12. Равномерность распределения освещенности Uо, отн. ед.: отношение минимальной освещенности Emin к средней освещенности Eср на рабочей поверхности.
3.13. Резервное освещение: вид аварийного освещения для продолжения работ в случае отключения рабочего освещения.
3.14. Средняя освещенность Eср, лк: среднеарифметическое значение рассчитанных или измеренных освещенностей в контрольных точках в зоне выполнения работ по формуле
E_{\text{ср}} = \frac{1}{N} \sum_{i = 1}^{N} E_{i}, (4)
где Ei — измеренные значения освещенности в сетке расчетного поля, контрольных точках, лк;
Контрольные точки в зоне выполнения работ размещаются в узлах прямоугольной решетки в пределах зоны выполнения работ или помещения. Отношение длины ячейки к ее ширине должно быть в пределах от 0,5 до 2. Максимальный размер ячейки в метрах определяется по формуле
где p не должно превышать 10 м;
d — наибольший размер зоны выполнения работ или помещения в метрах.
Полоса 0,5 м границ зоны или от стен исключается из измеряемой зоны, за исключением случаев, когда там располагаются рабочие места.
Примечание. К примеру, p = 0,2 м при d = 1 м; p = 1 м при d = 10 м; p = 5 м при d = 100 м.
3.15. Эвакуационное освещение: вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса.
4. Общие положения
4.1. Искусственное освещение строительных площадок и мест производства строительных и монтажных работ внутри зданий должно отвечать требованиям настоящего стандарта, а также требованиям действующих нормативных документов на правила устройства электроустановок и правила противопожарного режима.
4.2. Для электрического освещения строительных площадок и участков следует применять типовые стационарные и передвижные инвентарные осветительные установки.
Передвижные инвентарные осветительные установки необходимо размещать на строительной площадке в местах производства работ и в зоне транспортных путей.
Строительные машины должны быть оборудованы осветительными установками наружного освещения.
В тех случаях, когда строительные машины не поставляют комплектно с осветительным оборудованием для наружного освещения, при проектировании электрического освещения должны быть предусмотрены установки наружного освещения, монтируемые на корпусах машин.
4.3. Электрическое освещение строительных площадок и участков подразделяют на рабочее, аварийное резервное, аварийное эвакуационное и охранное.
4.4. Рабочее освещение должно быть предусмотрено для всех строительных площадок и участков, где работы выполняют в ночное время и сумеречное время суток, и осуществляется установками общего освещения (равномерного или локализованного) и комбинированного (к общему добавляется местное).
Общее равномерное освещение следует применять, если нормируемое значение освещенности не превышает 10 лк. В остальных случаях и в дополнение к общему равномерному должно предусматриваться общее локализованное освещение или местное освещение.
4.5. В целях комфортного перепада яркости в поле зрения работающих соотношение освещенностей зоны выполнения работ и периферийной зоны должно соответствовать значениям, приведенным в таблице 1.
Соотношение освещенности окружающего пространства и объекта
| Освещенность зоны выполнения работ, лк | Освещенность периферийной зоны, не менее, лк |
|---|---|
| 300 | 75 |
| 200 | 50 |
| 150 | 30 |
| 50 <= Em <= 100 | 20 |
| < 50 | Не нормируется |
4.6 Для освещения мест производства наружных строительных и монтажных работ следует применять источники света:
- светодиоды и светодиодные модули;
- натриевые лампы высокого давления;
- металлогалогенные лампы высокого давления;
- ртутные лампы высокого давления;
- ксеноновые лампы;
- лампы накаливания общего назначения.
Примечание. Применение ламп накаливания общего назначения не менее 100 Вт запрещено национальным законодательством некоторых стран СНГ в области энергосбережения.
Индекс цветопередачи Ra применяемых источников света должен быть:
4.7. Для общего равномерного освещения строительных площадок следует применять прожекторы по ГОСТ 6047 <*> и светильники наружного освещения по ГОСТ 8045.
<*> В Российской Федерации действует ГОСТ Р 54350-2011 «Приборы осветительные. Светотехнические требования и методы испытаний».
4.8. Светильники общего локализованного освещения устанавливают на здания, конструкции и мачты общего равномерного освещения. Установка осветительных устройств на сгораемых кровлях (покрытиях) зданий запрещается.
4.9. Резервное освещение должно быть предусмотрено в местах производства работ по бетонированию ответственных конструкций в тех случаях, когда по требованиям технологии перерыв в укладке бетона недопустим.
Резервное освещение на участках бетонирования железобетонных конструкций должно обеспечивать освещенность 10 лк, а на участках бетонирования массивов — 5 лк на уровне укладываемой бетонной смеси.
4.10. Освещение путей эвакуации из мест производства строительных и монтажных работ внутри зданий следует предусматривать по маршрутам эвакуации:
- в коридорах и проходах по маршруту эвакуации;
- в местах изменения (перепада) уровня пола или покрытия;
- в зоне каждого изменения направления маршрута;
- при пересечении проходов и коридоров;
- на лестничных маршах, при этом каждая ступень должна быть освещена прямым светом;
- перед каждым пунктом медицинской помощи;
- в местах размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации;
- в местах размещения первичных средств пожаротушения;
- в местах размещения плана эвакуации.
4.11. Эвакуационное освещение должно обеспечивать внутри строящегося здания горизонтальную освещенность на полу вдоль центральной линии прохода не менее 1 лк, при этом полоса шириной не менее 50% ширины прохода, симметрично расположенная относительно центральной линии, должна иметь освещенность не менее 0,5 лк.
4.12. Охранное освещение предусматривается в тех случаях, когда в темное время суток требуется охрана строительной площадки или участка строительно-монтажных работ.
Для осуществления охранного освещения следует выделять часть светильников рабочего освещения. Охранное освещение должно обеспечивать на границах строительных площадок или участков производства работ горизонтальную освещенность 0,5 лк на уровне земли или на уровне 0,5 м от земли на одной стороне вертикальной плоскости, перпендикулярной к линии границы.
5. Нормы освещения
5.1. Средняя освещенность Eср, создаваемая осветительными установками общего освещения на строительных площадках и участках работ внутри зданий, должна быть не менее нормируемой, приведенной в таблице 2, независимо от применяемых источников света.
Нормативные требования к освещению
5.3. Для освещения строительных площадок и участков не допускается применение открытых источников света без светильников.
5.4. Слепящее действие осветительных установок вне зданий и на открытых площадках зданий и сооружений определяют коэффициентом слепящей блескости RG, рассчитываемым в соответствии с пунктом 3.3. Значения коэффициента слепящей блескости RG осветительной установки не должны превышать значений RGL, приведенных в таблице 2.
5.5. Слепящее действие осветительных установок в помещениях определяют объединенными показателями дискомфорта URG, рассчитываемыми в соответствии с пунктом 3.8. Значения объединенного показателя дискомфорта URG осветительной установки не должны превышать значений URGL, приведенных в таблице 2.
5.6. Коэффициент пульсации освещенности на участках работ внутри и вне зданий не должен превышать 20%.
5.7 Равномерность распределения освещенности Uо на рабочих участках должна быть не менее:
0,25 — при освещенности менее 20 лк;
0,40 — при освещенности от 20 и до 100 лк;
0,50 — при освещенности более 100 лк.
5.8. При проектировании осветительных установок следует вводить в расчет коэффициент запаса по таблице 3 при сроке чистки светильников два раза в год.
| Осветительный прибор | Коэффициент запаса при применении источников света | |
| светодиодов | разрядных источников света | |
| Прожекторы и светильники | 1,3 | 1,5 |
5.9. Рекомендуемые схемы расположения световых приборов приведены на рисунке А.1 (Приложение А).
6. Контроль освещенности
6.1. На строительных площадках и местах производства строительных и монтажных работ внутри зданий должен быть обеспечен контроль освещенности.
6.2. Измерения освещенности проводят по ГОСТ 24940 <*> на участках производства работ, на которых освещенность является определяющим в обеспечении условий безопасности или качества работ. Эти участки определяют при разработке проектов производства работ и технологических карт.
<*> В Российской Федерации действует ГОСТ Р 54944-2012.
6.3. При контроле освещенности на строительных площадках контрольные точки для измерения освещенности размещают в узлах прямоугольной решетки, определенной в 3.14.
6.4. Осветительная установка удовлетворяет требованиям норм, если измеренная средняя освещенность освещаемой зоны или помещения не менее нормируемого значения, приведенного в таблице 2.
6.5. Измерения освещенности проводят перед началом работ на данном участке и в дальнейшем при изменении условий выполнения работ.
7. Требования безопасности
7.1. Для обслуживания осветительных установок должны предусматриваться средства доступа к светильникам, отвечающие требованиям техники безопасности.
7.2. Отношение максимальной освещенности горизонтальной плоскости к ее минимальному значению на проезжей части дорог не должно превышать 25:1.
7.3. Электрическое освещение строительных площадок и участков должно питаться от сети переменного тока частотой 50 Гц и постоянного тока:
а) для осветительных приборов (прожекторов и светильников) общего освещения напряжением не более 220 В (по согласованию с национальными органами энергонадзора допускается применение специальных осветительных устройств напряжением более 220 В);
б) для светильников стационарного местного освещения, установленных на не доступной для случайных прикосновении высоте, — 42 В;
в) для ручных переносных светильников — 12 В.
Примечание. В сухих помещениях с токонепроводящими полами для питания ручных переносных светильников допускается применять напряжение 42 В.
7.4 Напряжение питания светильников, устанавливаемых в тоннелях во время их строительства, должно быть не выше:
а) 42 В (в особо сырых помещениях — 12 В) — на готовых участках с бетонной или железобетонной отделкой диаметром до 2,5 м; 127 В и 220 В — на готовых участках с бетонной или железобетонной отделкой диаметром не менее 2,5 м;
б) 12 В — на участках, где ведут работы по устройству бетонной или железобетонной отделки, и в призабойных участках.
7.5. Мачты для установки осветительных приборов должны обеспечиваться молниезащитой.
7.6. Прожекторные мачты высотой более 50 м должны иметь светоограждение, выполняемое не менее чем двумя светильниками, работающими одновременно. Светильники должны иметь колпаки красного цвета.
7.7. Пожарные гидранты и водоемы, размещенные на территории стройплощадки, должны иметь световые указатели по ГОСТ 12.4.026.

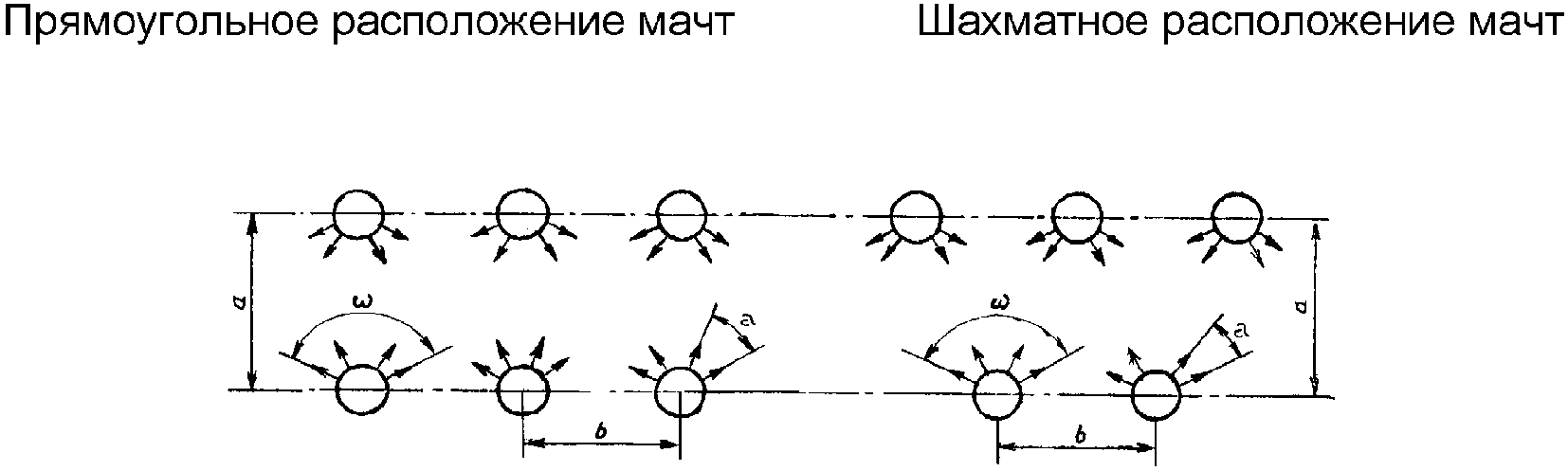

СХЕМЫ РАСПОЛОЖЕНИЯ СВЕТОВЫХ ПРИБОРОВ ДЛЯ ОБЩЕГО РАВНОМЕРНОГО ОСВЕЩЕНИЯ ТЕРРИТОРИИ СТРОЙПЛОЩАДКИ
\omega — угол охвата, град; \tau — угол между оптическими осями, град; a — ширина освещаемой площади, м; b — расстояние между мачтами, м
Люксметр-пульсметр типа Аргус 07.
Люксметр типа ТКА-ПКМ, модель 02.
Люксметр типа ТКА-ПКМ, модель 08.
Люксметр типа ТКА-ПКМ, модель 31.
Люксметр типа TESTO 0500 (Германия).
Люксметр типа «Pocket-Lux2» фирмы LMT (Германия).
Люксметр-яркомер типа ТЕС-0693 (Украина).
Люксметр-яркомер типа ТКА, модель 04/3.
Многоканальный радиометр «Аргус».
БИБЛИОГРАФИЯ
[1] EN 12464-2:2007 <*> Light and lighting — Lighting of work places — Part 2: Outdoor work places (Свет и освещение. Освещение рабочих мест. Часть 2. Наружные рабочие места).
[2] EN 12464-1:2011 <*> Light and lighting — Lighting of work places — Part 1: Indoor work places (Свет и освещение. Освещение рабочих мест. Часть 1. Рабочие места в комнате).
<*> Переводы данных международных стандартов находятся в Федеральном информационном фонде технических регламентов и стандартов.
