СВОД ПРАВИЛ

КОНСТРУКЦИИ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ МОНОЛИТНЫЕ

ПРАВИЛА ПРОИЗВОДСТВА И ПРИЕМКИ РАБОТ

Constructions of concrete and reinforced concrete monolithic. Rules of production and acceptance of work

СП 435.1325800.2018

Дата введения 27 мая 2019 года

Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛЬ — АО «НИЦ „Строительство“ — Научно-исследовательский, проектно-конструкторский и технологический институт бетона и железобетона (НИИЖБ) им. А.А. Гвоздева»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 26 ноября 2018 г. № 746/пр и введен в действие с 27 мая 2019 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

6 ВВЕДЕН ВПЕРВЫЕ

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет

Введение

Настоящий свод правил разработан в соответствии с требованиями Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».

Настоящий свод правил разработан авторским коллективом АО «НИЦ „Строительство“ — НИИЖБ им. А.А. Гвоздева (д-р техн. наук В.Ф. Степанова; канд. техн. наук М.И. Бруссер, канд. техн. наук С.С. Жоробаев, канд. техн. наук В.Н. Строцкий, С.Г. Зимин, А.В. Анцибор, С.Н. Захарчук).»

1 Область применения

1.1 Настоящий свод правил распространяется на производство, контроль и приемку работ при строительстве зданий и сооружений из монолитных бетонных и железобетонных конструкций с применением легкого, мелкозернистого и тяжелого бетонов и фибробетона.

1.2 Свод правил устанавливает общие требования к бетонным смесям, бетонам, опалубкам и арматурным изделиям; к производству, контролю и приемке опалубочных, арматурных и бетонных работ; приемке готовых монолитных бетонных и железобетонных конструкций.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 5802-86 Растворы строительные. Методы испытаний

ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 7473-2010 Смеси бетонные. Технические условия

ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение

ГОСТ 8478-81 Сетки сварные для железобетонных конструкций. Технические условия

ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости

ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия

ГОСТ 10180-2012 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 10181-2014 Смеси бетонные. Методы испытаний

ГОСТ 10922-2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия

ГОСТ 12730.3-78 Бетоны. Метод определения водопоглощения

ГОСТ 12730.5-84 Бетоны. Методы определения водонепроницаемости

ГОСТ 13087-81 Бетоны. Методы определения истираемости

ГОСТ 14098-2014 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры

ГОСТ 15467-79 Управление качеством продукции. Основные понятия. Термины и определения

ГОСТ 17624-2012 Бетоны. Ультразвуковой метод определения прочности

ГОСТ 18105-2010 Бетоны. Правила контроля и оценки прочности бетона

ГОСТ 22266-2013 Цементы сульфатостойкие. Технические условия

ГОСТ 22690-2015 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 23279-2012 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия

ГОСТ 23616-79 Система обеспечения точности геометрических параметров в строительстве. Контроль точности

ГОСТ 23732-2011 Вода для бетонов и строительных растворов. Технические условия

ГОСТ 24211-2008 Добавки для бетонов и строительных растворов. Общие технические условия

ГОСТ 25820-2014 Бетоны легкие. Технические условия

ГОСТ 26633-2015 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 27006-86 Бетоны. Правила подбора состава

ГОСТ 28570-90 Бетоны. Методы определения прочности по образцам, отобранным из конструкций

ГОСТ 30459-2008 Добавки для бетонов и строительных растворов. Определение и оценка эффективности

ГОСТ 30515-2013 Цементы. Общие технические условия

ГОСТ 31108-2016 Цементы общестроительные. Технические условия

ГОСТ 31189-2015 Смеси сухие строительные. Классификация

ГОСТ 31356-2007 Смеси сухие строительные на цементном вяжущем. Методы испытаний

ГОСТ 31357-2007 Смеси сухие строительные на цементном вяжущем. Общие технические условия

ГОСТ 31383-2008 Защита бетонных и железобетонных конструкций от коррозии. Методы испытаний

ГОСТ 31384-2017 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования

ГОСТ 31914-2012 Бетоны высокопрочные тяжелые и мелкозернистые для монолитных конструкций. Правила контроля и оценки качества

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия

ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций. Технические условия

ГОСТ 34278-2017 Соединения арматуры механические для железобетонных конструкций. Технические условия

ГОСТ 34329-2017 Опалубка. Общие технические условия

ГОСТ ISO/IEC 17000-2012 Оценка соответствия. Словарь и общие принципы

ГОСТ Р 51872-2002 Документация исполнительная геодезическая. Правила выполнения

ГОСТ Р 52086-2003 Опалубка. Термины и определения

ГОСТ Р 52544-2006 Прокат арматурный свариваемый периодического профиля классов A500C и B500C для армирования железобетонных конструкций. Технические условия

ГОСТ Р 52752-2007 Опалубка. Методы испытаний

ГОСТ Р 52804-2007 Защита бетонных и железобетонных конструкций от коррозии. Методы испытаний

ГОСТ Р 55224-2012 Цементы для транспортного строительства. Технические условия

ГОСТ Р 57997-2017 Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия

СП 28.13330.2017 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии»

СП 48.13330.2011 «СНиП 12-01-2004 Организация строительства» (с изменением № 1)

СП 63.13330.2012 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения» (с изменениями № 1, № 2, № 3)

СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции» (с изменениями № 1, № 3)

СП 130.13330.2011 «СНиП 3.09.01-85 Производство сборных железобетонных конструкций и изделий»

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины и определения

В настоящем своде правил применены термины по [1], ГОСТ 7473, ГОСТ 24211, ГОСТ 26633, ГОСТ 30515, ГОСТ Р 52086 и ГОСТ ISO/IEC 17000, а также следующие термины с соответствующими определениями:

3.1 модуль поверхности конструкции: Отношение площади охлаждаемой поверхности конструкции к ее объему.

3.2 монолитные работы: Работы с применением бетонных смесей по устройству несущих и ограждающих бетонных и железобетонных конструкций и их частей в условиях строительной площадки.

3.3 конструкции бетонные монолитные: Конструкции, изготовляемые непосредственно на строительной площадке из бетона без арматуры или с арматурой, устанавливаемой по конструктивным соображениям и не учитываемой в расчете; расчетные усилия от всех воздействий в бетонных конструкциях должны быть восприняты бетоном.

3.4 конструкции железобетонные монолитные: Конструкции, изготовляемые непосредственно на строительной площадке из бетона с рабочей и конструктивной арматурой (армированные бетонные конструкции); расчетные усилия от всех воздействий в железобетонных конструкциях должны быть восприняты бетоном и рабочей арматурой.

3.5 сохраняемость бетонной смеси: Время после приготовления бетонной смеси, в течение которого сохраняются заданные технологические свойства в пределах допусков.

3.6 воздухововлечение: Процесс равномерного вовлечения в бетонную смесь мелких пузырьков воздуха при перемешивании, которые остаются после уплотнения и затвердевания.

3.7 коэффициент уплотнения: Отношение суммы абсолютных объемов всех компонентов бетона к фактическому объему после уплотнения, включая вовлеченный воздух.

3.8 водоудерживающая способность: Способность бетонной смеси, готовой к применению, удерживать в своем составе воду в течение определенного времени при контакте смеси с пористым основанием.

3.9 холодный бетон: Бетон, твердение которого при отрицательной температуре обеспечивается за счет введения в состав бетонной смеси противоморозных добавок, предотвращающих замерзание воды в течение всего периода твердения.

3.10 теплый бетон: Бетон, твердение которого при отрицательных температурах обеспечивается обогревными методами зимнего бетонирования.

3.11 методы зимнего бетонирования: Виды теплового или иного воздействия на бетон в период твердения в целях получения прочности требуемого уровня.

3.12 массивные конструкции: Конструктивные элементы или части конструкций (захватки бетонирования), минимальный геометрический размер которых составляет 0,8 м и более.

3.13 строительная лаборатория: Испытательная (аналитическая, измерительная) лаборатория, имеющая необходимые навыки, техническое оснащение и документы, подтверждающие ее право выполнения требуемых заказчиком услуг по определению (измерению) показателей и свойств бетонов, бетонных смесей и их компонентов.

3.14 зимние условия бетонирования: Время в течение которого среднемесячная температура наружного воздуха ниже 5 °C.

3.15 условия сухой жаркой погоды: Условия бетонирования при температуре воздуха выше 25 °C и относительной влажности менее 50%.

4 Общие требования к монолитным бетонным и железобетонным конструкциям

К монолитным бетонным и железобетонным конструкциям предъявляются следующие основные требования:

• исключение аварийных ситуаций (разрушение отдельных несущих строительных конструкций; разрушение всего здания, сооружения или их части; деформации недопустимой величины; повреждение части здания или сооружения в результате деформации, перемещений либо потери устойчивости несущих конструкций, в том числе отклонений от вертикальности в процессе строительства);
• безопасность (обеспечение надлежащей степени надежности при различных расчетных воздействиях в процессе строительства и эксплуатации зданий и сооружений), исключение причинения вреда жизни и здоровью граждан, имуществу и окружающей среде;
• эксплуатационная пригодность (возведенные конструкции должны иметь такие характеристики, чтобы с надлежащей степенью надежности при различных расчетных воздействиях не происходило образования или раскрытия трещин и не возникало перемещений сверх допустимых значений, а также исключалось образование колебаний и других повреждений, затрудняющих их нормальную эксплуатацию);
• отсутствие недопустимых дефектов;
• обеспечение долговечности (устанавливаются требования к бетонной смеси, бетону, арматуре и при этом конструкции должны иметь такие начальные характеристики, чтобы в течение установленного срока эксплуатации они удовлетворяли требованиям по безопасности и эксплуатационной пригодности, с учетом влияния на геометрические характеристики конструкций и механические характеристики материалов различных расчетных воздействий);
• обеспечение заданных проектных параметров.

5 Общие требования к организации и производству монолитных бетонных работ

5.1 Возведение монолитных бетонных и железобетонных конструкций возможно при наличии утвержденной в установленном порядке проектной и рабочей документации, проекта организации строительства (ПОС) и проекта производства работ (ППР), разработанных в соответствии с требованиями СП 48.13330, СП 63.13330, СП 70.13330.

5.2 В ППР должно быть указано на необходимость ведения комплекта исполнительной документации, включающей результаты обязательного строительного контроля всех нормируемых в проекте и проверяемых на производстве показателей качества и соответствия изготовленных конструкций этим требованиям. Требования к ведению исполнительной документации приведены в [5] - [7].

5.3 В ППР должны разрабатываться технологические регламенты (технологические карты) на выполнение отдельных видов монолитных работ, в которых кроме общих информационных разделов об объектах бетонирования и условиях ведения работ приводятся:

• описание применяемой технологии выполнения монолитных работ с учетом конкретных климатических условий и видов возводимых конструкций;
• последовательность технологических операций;
• особенности выполнения арматурных и опалубочных работ в конкретных условиях строительства;
• порядок и темпы бетонирования конструкций (захваток), схема и особенности укладки и уплотнения бетонной смеси в опалубке;
• порядок и особенности ухода за бетоном в период твердения; для массивных конструкций следует провести теплотехнический расчет в период экзотермического разогрева для выбора параметров ухода за бетоном в целях предотвращения трещинообразования при неравномерных температурных и усадочных деформациях вследствие градиентов температур «ядропериферийные зоны» конструкции;
• объем и порядок неразрушающего или разрушающего (при соответствующем обосновании) контроля прочности и других (при необходимости) нормируемых показателей качества.

Также должны разрабатываться регламенты на промежуточные значения нагрузок и показателей качества бетона, например: поэтажные планы нагрузок; распалубочные прочности бетона различных конструкций.

5.4 Выполнение всех видов работ при изготовлении монолитных бетонных и железобетонных конструкций должно сопровождаться проведением соответствующего входного, операционного и приемо-сдаточного строительного контроля соответствия. Результаты контроля должны документироваться в журналах, актах и листах операционного контроля. Контролируемые параметры приведены в СП 70.13330, ГОСТ 7473.

5.5 Возведение монолитных конструкций должно включать выполнение комплекса следующих взаимосвязанных процессов:

• опалубочные работы;
• арматурные работы;
• бетонные работы.

5.6 Производство бетонных работ следует начинать только после проверки и оценки соответствия законченных опалубочных и арматурных работ, а также технологических свойств готовой к применению бетонной смеси проектной документации и договору на поставку.

5.7 Опалубочные работы включают: изготовление и установку в проектное положение опалубки, распалубливание.

5.8 Арматурные работы включают: изготовление и установку в проектное положение арматурных изделий (каркасов).

5.9 Бетонные работы включают: приготовление, транспортирование и подачу бетонной смеси к месту укладки, укладку и уплотнение бетонной смеси и уход за твердеющим бетоном.

5.10 При планировании выполнения бетонных работ в ППР должны быть предусмотрены:

• выбор типа и расчет комплекта опалубки;
• подбор арматуры, правила армирования, изготовления, транспортирования арматурных каркасов, хранения и складирования;
• обоснование способа подачи и укладки бетонной смеси;
• выбор бетоноукладочного комплекса;
• способы обеспечения необходимых условий твердения бетона в конструкции.

При назначении захваток в горизонтальных протяженных и (или) массивных конструкциях руководствуются следующими положениями:

• захватки в пределах этажа должны быть сравнимы по трудоемкости выполнения;
• наименьший размер захватки назначают достаточным для работы звена на протяжении смены и соответствующим участку бетонирования, на котором укладка бетонной смеси проводится без перерыва;
• границы захваток необходимо определять в местах, намечаемых для устройства рабочих и температурных швов; в тех случаях, когда границы захваток проходят по возводимым монолитным конструкциям, их следует устраивать в местах, где проходят линии минимальных напряжений.

Наименьшее число захваток на этаж определяют по формуле

N_min = (n — 1) + tвтk, (1)

где tвт — продолжительность твердения бетона до распалубливания (принимается 3 — 7 сут) при нормальных температурно-влажностных условиях выдерживания и 1 — 2 сут при применении средств интенсификации твердения;

k — шаг потока, принимается от 1 до 2 сут (шаг потока — промежуток времени между началом выполнения потоков на захватках — внутренний или двух смежных объектов — внешний);

n — число простых процессов на этаже (установка опалубки и арматуры, подача и укладка бетонной смеси, распалубка).

Наименьшее число захваток, обеспечивающих непрерывную работу, выражается формулой

N'_min = Nk₁(k₂ - 1), (2)

где N — наименьшее число захваток для типового этажа;

k₁ - шаг потока по первому этажу; принимается 1 — 2 сут.;

k2 — шаг потока по типовому этажу (если типовой этаж имеет меньший объем работ, чем первый); принимается 1 — 1,5 сут.

5.11 Тип опалубки следует подбирать с учетом вида возводимых конструкций, условий производства работ. Расчет комплекта опалубки проводится с учетом принятой организационно-технологической схемы производства работ и темпа бетонирования.

5.12 Способ подачи бетонной смеси следует выбирать по расчетному значению интенсивности бетонирования. Выбор способа укладки бетонной смеси следует осуществлять с учетом геометрии и степени армирования конструкции, свойств бетонной смеси.

Технология выполнения работ по укладке бетонной смеси в опалубку должна обеспечивать монолитность бетона в конструкции, отсутствие дефектов в забетонированных конструкциях.

5.13 Погрузочно-разгрузочные работы

5.13.1 Требования к выполнению строительно-монтажных работ приведены в [4].

Используемые грузоподъемные механизмы и краны, устройства строповки и грузовые захваты должны иметь необходимую техническую разрешительную документацию на эксплуатацию, иметь действующие документы, разрешающие эксплуатацию, должна быть пройдена обязательная процедура регистрации в территориальных органах федерального органа исполнительной власти в области промышленной безопасности.

5.13.2 Персонал, обслуживающий грузоподъемные механизмы, должен быть аттестован и иметь соответствующие разрешительные документы.

Запрещается превышать максимально допустимую грузоподъемность используемых механизмов.

5.13.3 Складирование материалов и инвентарной опалубки, логистика их перемещения в пределах строительной площадки должны осуществляться в соответствии с ПОС, разработанным для каждого объекта строительства.

6 Бетонная смесь

6.1 Приготовление бетонной смеси

6.1.1 Состав бетонной смеси подбирают по ГОСТ 27006 с учетом требований, предъявляемых к классам эксплуатации бетонов по ГОСТ 31384.

6.1.2 При приготовлении бетонных смесей используются портландцемент и шлакопортландцемент по ГОСТ 10178, сульфатостойкие и пуццолановые цементы по ГОСТ 22266 и цементы по ГОСТ 31108 и ГОСТ Р 55224. При выборе вида цемента для применения в бетонах с учетом частных условий применения следует руководствоваться таблицей приложения М СП 70.13330.2012.

6.1.3 Заполнители должны соответствовать требованиям ГОСТ 26633, ГОСТ 25820 и ГОСТ 31384.

6.1.4 При изготовлении и применении фибробетона в качестве дисперсного армирования применяют фибру:

• из щелочестойких стекловолокон, стальную, из базальтовых и полипропиленовых волокон;
• полиакрилонитрильную фибру;
• углеродную фибру.

Требования к фибре приведены в [2], [3].

6.1.5 Легкие бетоны должны удовлетворять требованиям ГОСТ 25820.

6.1.6 Подбор состава тяжелого и легкого бетонов следует проводить по ГОСТ 27006.

6.1.7 Бетонные смеси, их приготовление, поставка, укладка и уход за бетоном должны отвечать требованиям ГОСТ 7473.

6.1.8 Добавки для бетонов должны соответствовать требованиям ГОСТ 24211 и выбираться с учетом требований приложения Н СП 70.13330.2012.

6.1.9 Вода затворения должна соответствовать требованиям ГОСТ 23732.

6.1.10 Решение по выбору материалов для бетонных смесей принимают по результатам их испытаний на контрольных замесах в лаборатории завода — изготовителя бетонной смеси и сопровождают паспортом на данные материалы.

6.1.11 Производство готовых смесей на заводах по производству товарного бетона или бетоносмесительных узлах на строительных площадках должно удовлетворять требованиям ГОСТ 7473, в том числе:

• дозирование компонентов, кроме пористых заполнителей, используемых при производстве бетонной смеси, следует проводить по массе. Жидкие составляющие могут дозироваться как по массе, так и по объему;
• пористые заполнители следует дозировать по объему.

6.1.12 Погрешность дозирования не должна превышать по данным 10 взвешиваний в 8 случаях отклонение фактической массы от нормируемой не должно превышать:

2% массы — для цемента и сухих добавок, воды и водных растворов добавок;

3% массы — для заполнителей;

2% массы — для воды, жидких добавок и водных растворов добавок;

3% объема — для пористых заполнителей.

6.1.13 При приготовлении бетонной смеси наименьшую продолжительность перемешивания бетонной смеси в смесителях цикличного действия в секундах (считая с момента окончания загрузки всех материалов в смеситель до начала выгрузки смеси из него) следует принимать по таблице 6.1.

Таблица 6.1

Продолжительность перемешивания бетонной смеси в смесителях

Уменьшение или увеличение загрузки барабана (чаши) смесителя против емкости по паспорту может быть допущено в пределах не более 10%.

6.1.14 Марка бетонной смеси по удобоукладываемости задается в зависимости от вида бетонируемой конструкции, коэффициента армирования, способа подачи и уплотнения бетонной смеси по ГОСТ 7473 и указывается в ППР или регламенте на бетонные работы.

6.1.15 Бетонные смеси всех типов и марок по удобоукладываемости для всех видов бетонов следует приготовлять в смесителях принудительного действия. Бетонные смеси тяжелого и мелкозернистого бетонов марок по удобоукладываемости Ж1, П1 — П5, а также легкого бетона классов по прочности B12,5 и выше, средней плотностью D1600 и выше, допускается приготовлять в гравитационных смесителях.

6.1.16 Фибробетонные смеси всех марок следует приготовлять в стационарных условиях производства (на действующих бетоносмесительных установках или специально оборудованных постах), в бетоносмесителях принудительного действия. При этом следует руководствоваться рекомендациями изготовителя по приготовлению фибры в части режимов перемешивания и порядка загрузки материалов бетона в бетоносмеситель.

6.1.17 При приготовлении фибробетонной смеси в зимнее время исходная бетонная смесь должна иметь положительную температуру и приготовляться на подогретых заполнителях и воде (не выше 70 °C). Рекомендуемая продолжительность перемешивания фибробетонных смесей приведена в приложении А.

6.1.18 Сухие бетонные смеси приготовляют в смесителях принудительного действия. При доставке сухой бетонной смеси автобетоносмесителями введение воды затворения и перемешивание следует начинать за 30 — 40 мин до подачи в опалубку.

6.2 Транспортирование и подача бетонной смеси

6.2.1 Требования к транспортированию бетонной смеси следует принимать согласно СП 70.13330 с учетом следующих дополнительных требований:

• при транспортировании бетонная смесь должна предохраняться от влияния прямых солнечных лучей, атмосферных осадков, расслоения. В зимних условиях готовую бетонную смесь без противоморозных добавок необходимо предохранять от замерзания;
• транспортирование готовой бетонной смеси от места приготовления до места разгрузки следует осуществлять средствами, обеспечивающими сохранение заданных свойств бетонной смеси.

6.2.2 Запрещается транспортирование автосамосвалами подвижных бетонных смесей с удобоукладываемостью П1 и выше.

6.2.3 Максимальная продолжительность транспортирования готовой бетонной смеси не должна быть более времени сохраняемости ее свойств.

6.2.4 В зимних условиях максимальная продолжительность транспортирования готовой бетонной смеси должна устанавливаться с учетом темпа остывания при транспортировании.

6.2.5 Емкости, в которых перевозится бетонная смесь, должны очищаться и промываться после каждой рабочей смены и перед длительными (более 1 ч) перерывами в транспортировании.

6.2.6 Требования к составу бетонной смеси, транспортируемой по бетоноводам, приведены в таблице 6.2.

Таблица 6.2

Требования к бетонной смеси, транспортируемой по бетоноводам

6.2.7 Транспортирование подвижных и литых смесей необходимо осуществлять в автобетоносмесителях.

6.2.8 При применении автобетононасосов с распределительной стрелой или стационарных бетононасосов необходимо предусматривать следующие мероприятия:

• доставку бетонной смеси осуществлять только в автобетоносмесителях;
• темпы поступления бетонной смеси на объект и перекачивания насосом должны обеспечивать непрерывность подачи бетонной смеси. Технологические перерывы не должны превышать 20 мин;
• при подготовке бетононасоса к работе следует осуществлять смазку бетоновода путем перекачивания первой порции высокоподвижной бетонной смеси или раствора;
• в зимних условиях следует предусмотреть утепление бетононасоса и бетоновода;
• бетонная смесь должна быть удобоперекачиваемой по бетоноводу и участкам местных сопротивлений (колена, сужающиеся конуса), без расслоения и пробкообразования.

При выборе материалов для приготовления смесей для бетононасосного транспорта и назначения рабочих составов необходимо учитывать следующее ограничение: не допускается применять цементы с ложным схватыванием. Время начала схватывания цемента должно быть не менее продолжительности бетонирования одной захватки.

6.2.9 При подаче смеси с использованием ленточных конвейеров в целях исключения расслоения бетонной смеси необходимо соблюдать следующие требования:

• подвижность бетонной смеси не должна превышать 4 - 6 см по осадке стандартного конуса;
• угол наклона конвейера не должен превышать: 18° при подъеме и 12° при спуске бетонной смеси подвижностью до 4 см; 15° - при подъеме и 10° - при спуске бетонной смеси подвижностью 4 - 6 см;
• скорость движения ленты при подаче бетонной смеси не должна превышать 2,5 м/с.

6.2.10 При использовании в качестве транспортного средства автобетоносмесителей на строительной площадке для восстановления удобоукладываемости (повышения подвижности в целях приведения к нормируемому значению) или в случае, если данная операция предусмотрена в технологическом регламенте, согласованном с потребителем и изготовителем, допускается введение в бетонную смесь на строительной площадке определенного количества раствора пластифицирующей добавки.

Восстановление удобоукладываемости в обязательном порядке должно проводиться службой контроля качества потребителя, а количество добавляемого при этом раствора добавки и время дополнительного перемешивания смеси в автобетоносмесителе должны соответствовать технологическому регламенту и быть зафиксированы и оформлены актом.

7 Арматурные работы

7.1 Транспортирование и хранение арматурных изделий

7.1.1 Транспортирование и хранение арматурных изделий следует осуществлять в соответствии с требованиями ГОСТ 7566.

7.1.2 Арматурные сетки и каркасы следует перевозить пакетами, прямые и гнутые стержни - пачками. Сетки следует транспортировать в горизонтальном положении. Масса пакета не должна превышать 3 т.

7.1.3 Допускается по согласованию с проектной организацией разрезка крупноразмерных сварных арматурных изделий на части, размеры которых соответствуют габаритам применяемых транспортных средств и грузоподъемности оборудования. Соединение отдельных частей разрезанного изделия следует проводить по указаниям проекта.

7.1.4 Выбор вида транспорта зависит от расстояния перевозки, размеров арматурных конструкций, их максимальной массы.

От места изготовления к месту монтажа готовые каркасы, сетки или отдельные стержни доставляют в зависимости от местных условий любым видом транспорта: железнодорожным, автомобильным, кабель-кранами и т.д.

Выбор вида транспорта зависит от расстояния перевозки, размеров арматурных конструкций, их максимальной массы и потока арматуры и арматурных изделий в смену.

При перевозке готовых каркасов надо учитывать их размеры и массу.

Каркасы и сетки следует перевозить так, чтобы не допустить их повреждения. Для этой цели применяют пакетную перевозку плоских каркасов и сеток в инвентарной сборно-разборной таре, конструкция которой должна соответствовать размерам и массе пакета. Пространственные несущие каркасы следует грузить, перевозить и разгружать в таком положении, чтобы они не деформировались под действием собственной массы или массы вышележащих изделий.

Большие тяжеловесные арматурные каркасы (например, на гидротехническом или мостовом строительстве) перевозят на обычных железнодорожных платформах.

Поступающую для обработки стержневую арматурную сталь после проверки по заводским документам, содержащим сведения о количестве, сортаменте, сортности продукта и соответствии действующим нормативным документам, хранят на стеллажах под навесом или в закрытых складах, рассортированную по маркам, диаметрам, длинам и отдельным партиям (поставщикам).

Допускается хранение небольших партий круглой стали диаметром более 38 мм на открытой площадке.

Арматурную сталь в бухтах и товарные арматурные сетки хранят под навесом на бетонном полу или деревянных подкладках. Бухты укладывают плашмя или наклонно общей высотой штабеля не более 1,5 м. Сетки, свернутые в рулон, хранят в вертикальном положении.

Сварочную проволоку в бухтах массой не более 80 кг доставляют и хранят в таре. Бухты, свернувшиеся в восьмерки, имеющие узлы и перепутанные витки, отбраковывают при получении до отправления на склад.

Бирки на хранимой арматуре должны быть видны и читаемы.

В качестве вспомогательного транспорта на пунктах подготовки и изготовления арматурных изделий, в зависимости от их емкости и местных условий, используют мостовые или козловые краны, башенные краны (с пониженной башней), а также автопогрузчики.

При наличии на территории пункта изготовления арматурных изделий рельсового пути между штабелями материалов и ближайшим рельсом оставляют проход не менее 2 м, ширина прохода между отдельными штабелями должна быть не менее 1 м. При погрузке, перевозке, выгрузке и складировании готовых арматурных каркасов необходимо выполнять требования ППР, обеспечивающие отсутствие деформаций в изделиях.

Все арматурные изделия подают к месту их установки комплектно и складывают с учетом порядка подачи их к месту монтажа или в соответствии с ППР.

На крупных строительных площадках выделяют специального дежурного арматурщика для осмотра, определения дефектов и исправления доставляемых готовых каркасов и сеток.

7.1.5 Условия транспортирования и хранения арматуры должны исключать загрязнение, коррозионное поражение, механические повреждения или пластические деформации, ухудшающие сцепление с бетоном.

7.1.6 Арматуру неметаллическую композитную (АКП) следует хранить в неотапливаемых складских помещениях или отапливаемых складах не ближе 1 м от отопительных приборов на высоте не менее 100 мм от пола в условиях, исключающих вероятность механических повреждений и затопления.

Следует хранить АКП в горизонтальном положении на стеллажах.

7.1.7 При хранении и транспортировании АКП следует соблюдать меры, исключающие воздействие ультрафиолетового облучения.

7.1.8 Арматурные изделия должны доставляться на строительную площадку комплектно и складироваться с учетом порядка подачи их на монтаж или в соответствии с ППР.

7.2 Монтаж арматурных конструкций

7.2.1 Арматура и проволока, используемые для армирования конструкций, должны соответствовать проекту и требованиям ГОСТ 6727, ГОСТ 34028, ГОСТ Р 52544, ГОСТ 31938 и технических условий на продукцию и иметь соответствующие документы, удостоверяющие их качество.

7.2.2 Монтаж арматурных конструкций следует проводить из крупноразмерных блоков или унифицированных сеток заводского изготовления.

7.2.3 Арматурные изделия следует применять в виде арматурных сеток (ГОСТ 8478, ГОСТ 23279) и плоских или пространственных арматурных каркасов.

Армирование монолитных железобетонных конструкций осуществляется отдельными стержнями. Соединения стержней в арматурные конструкции в этом случае следует выполнять фиксацией с использованием вязальной проволоки, как показано на рисунках 7.1 - 7.4, обеспечивающей невозможность смещения арматуры в процессе ее установки и бетонирования конструкций.

7.2.4 При вязке стержней арматуры вязальной проволокой оба стержня в пересечениях должны охватываться под прямым углом. Вязка стержней наискосок не допускается.

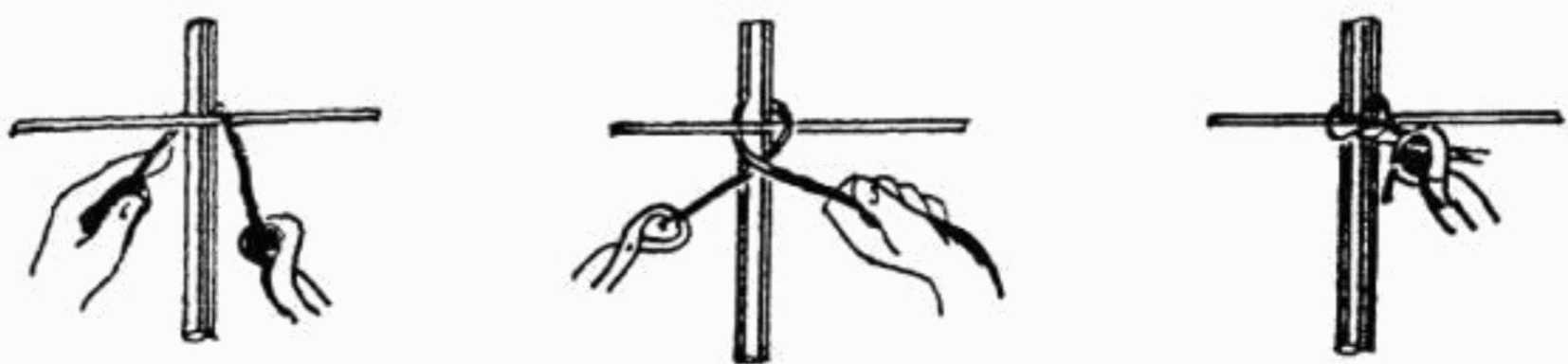

Рисунок 7.1 - Вязка узлов без подтягивания

Рисунок 7.2 - Вязка угловых узлов с подтягиванием

Рисунок 7.3 - Вязка арматуры крючком

а - вязка проволокой в пучках без подтягивания; б - вязка угловых узлов; в - двухрядный узел; г - крестовый узел; д - мертвый узел; е - скрепление стержней соединительным элементом; I - вид узла спереди; II - вид узла сзади; 1, 3 - стержни; 2 - соединительный элемент

Рисунок 7.4 - Типы проволочных узлов, применяемых при ручной вязке

7.2.5 Соединение сварных арматурных изделий (сетки, каркасы) (ГОСТ 14098, ГОСТ Р 57997) следует проводить с применением контактно-точечной сварки или иными способами, обеспечивающими требуемую прочность сварного соединения и не допускающими снижения прочности соединяемых арматурных элементов.

7.2.6 Армирование конструкций должно осуществляться в соответствии с проектной документацией с учетом допускаемых отклонений по таблице 5.10 СП 70.13330.2012.

7.2.7 Строповку арматурных изделий следует проводить за петли, цапфы, рымы.

7.2.8 Угол между ветвями стропов не должен превышать 90° по диагонали. При габаритах стропуемых грузов, не позволяющих выполнить указанное требование, следует использовать траверсы. В приложении В даны схемы строповок наиболее часто перевозимых на строительной площадке арматурных изделий.

7.2.9 Стержни установленной в конструкции арматуры должны быть обезжирены, очищены от грязи, льда и снега, налета ржавчины.

7.2.10 Загиб арматурных стержней следует осуществлять с помощью оправок, обеспечивающих необходимые значения радиуса кривизны.

7.2.11 Механические соединения арматуры, выполненной с помощью опрессованных и резьбовых муфт, должны соответствовать требованиям ГОСТ 34278.

7.2.12 В бетонных и геотехнических конструкциях допускается применять АКП как в виде отдельных стержней, так и в виде плоских сеток.

7.2.13 Сетки из АКП следует формировать с перевязкой мест пересечения стержней синтетической нитью с последующей пропиткой эпоксидной смолой с введением в нее отвердителя и пластификатора. Допускается крепление стержней сетки отожженной стальной низкоуглеродной проволокой по ГОСТ 3282.

7.2.14 Продольное соединение стержней АКП может осуществляться встык с использованием полимерных или стальных муфт, обеспечивающих равнопрочное соединение, а также внахлест.

7.2.15 Толщину защитного слоя бетона принимают из условий защиты арматуры от коррозии, воздействия огня и обеспечения ее совместной работы с бетоном и обеспечивают в соответствии с проектной документацией, но не менее приведенной в пунктах 10.3.1 - 10.3.4 СП 63.13330.2012.

7.2.16 Заготовку стержней мерной длины из стержневой и проволочной арматуры и изготовление ненапрягаемых арматурных изделий следует выполнять в соответствии с требованиями СП 130.13330, а изготовление несущих арматурных каркасов из стержней диаметром более 32 мм - согласно разделу 10 СП 70.13330.2012.

Арматурные и закладные изделия изготовляют по ГОСТ 14098 и контролируют по ГОСТ Р 57997.

7.2.17 Для обеспечения требуемой толщины защитного слоя бетона арматурные каркасы и сетки следует размещать на подкладках-фиксаторах промышленного изготовления (пластмассовых) с шагом 1,5 - 2,0 м.

7.2.18 Фиксацию арматуры допускается осуществлять также с использованием устройств однократного использования, остающихся в бетоне (рисунок 7.5).

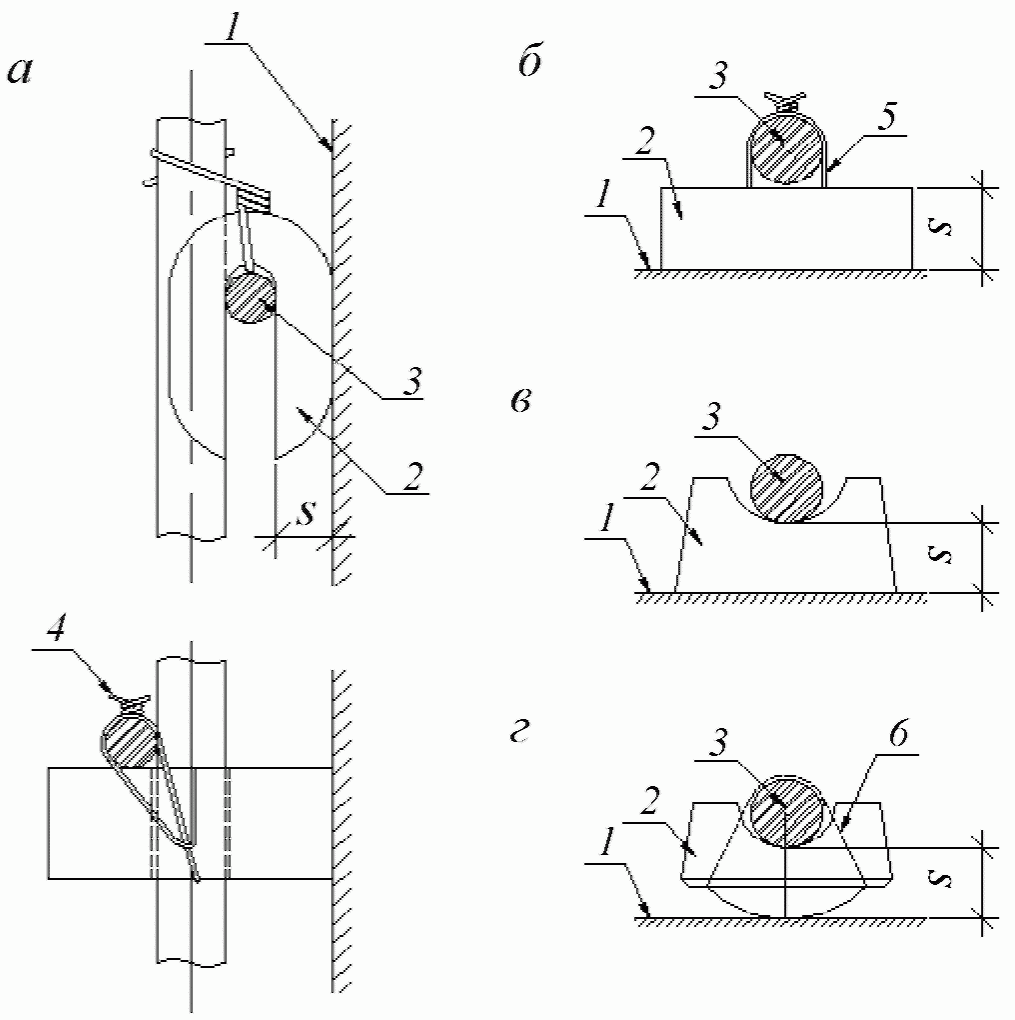

а, б, в - с большой поверхностью контакта с опалубкой, изготовляемые из цементно-песчаного раствора; г - с малой поверхностью контакта с опалубкой, изготовляемый из цементно-песчаного раствора; 1 - рабочая поверхность опалубки; 2 - фиксатор; 3 - фиксируемая арматура; 4 - скрутка из вязальной проволоки; 5 - вязальная проволока, заделанная в фиксатор; 6 - эластичное кольцо; s - нормируемая величина защитного слоя

Рисунок 7.5 - Фиксаторы однократного использования, обеспечивающие требуемую толщину s защитного слоя бетона

7.2.19 Вид фиксатора для обеспечения толщины защитного слоя бетона у лицевых граней элементов следует выбирать согласно таблице 7.1. Не допускается применять в качестве фиксаторов обрезки арматурных стержней, пластин, деревянных брусков, неровных кусков бетона и т.п.

Таблица 7.1

Выбор фиксаторов для обеспечения защитного слоя бетона

7.2.20 В растянутой зоне бетона элементов, эксплуатируемых в условиях агрессивной среды, не допускается устанавливать пластмассовые подкладки под стержни рабочей арматуры или вплотную к ним - под стержни распределительной арматуры. В таких изделиях следует применять преимущественно подкладки из плотного цементно-песчаного раствора или бетона.

7.2.21 Фиксацию арматурных стержней диаметром 16 мм и более следует проводить вязальной проволокой в случаях, когда невозможны другие способы фиксации (соединения), при отсутствии сварочного оборудования, использовании несвариваемой арматуры (отсутствует индекс "С") или при незначительных объемах арматурных работ. Для фиксации вязки арматуры вручную применяют отожженную проволоку диаметром 0,8 - 1 мм, длиной 8 - 10 см. Вязку узла проводят с применением кусачек с притупленными губками и выправленными ручками либо специальных приспособлений, как в 7.2.3.

8 Опалубочные работы

8.1 Опалубочные работы следует выполнять в соответствии с ППР (технологическими картами). ППР должен включать:

• комплекты опалубочных элементов;
• детальные схемы монтажа, демонтажа и укрупнительной сборки опалубки;
• схемы разбивки на технологические захватки и способы устройства рабочих и температурно-осадочных (деформационных) швов;
• последовательность и скорость бетонирования;
• схемы монтажа опорной системы опалубки (башни, телескопические стойки и т.п.);
• схемы размещения и порядок установки и снятия страховочных опорных элементов;
• специальные способы крепления опалубки сложных конструкций (наклонная стена, криволинейные элементы, арки, лестницы и т.п.);
• способы выверки проектного положения и распалубки специальных конструкций (шахты лифтов, арки, своды, проемообразователи и т.п.);
• средства подмащивания и допускаемые нагрузки на них;
• данные по несущей способности опалубочных элементов;
• рекомендуемые типы смазок опалубки;
• мероприятия по безопасному ведению работ;
• другие данные, необходимые подрядной организации для производства работ, в том числе инструкция по монтажу и эксплуатации опалубки.

8.2 Опалубка должна соответствовать ГОСТ 34329 и ГОСТ Р 52086, обеспечивать проектную форму, геометрические размеры и качество поверхности возводимых конструкций в пределах установленных допусков.

Выбор типа опалубки и технологии опалубочных работ необходимо проводить по следующим параметрам:

• типам бетонируемых конструкций (стена, колонна, перекрытие и т.п.);
• качеству (классу) поверхности бетона;
• темпам и срокам строительства.

Нагрузки и данные для расчета опалубки приведены в приложении Т СП 70.13330.2012.

8.3 Установку и приемку опалубки, распалубливание монолитных конструкций, очистку и смазку проводят с учетом требований СП 48.13330 и ППР.

8.4 Подготовленную к бетонированию опалубку следует принимать по ГОСТ Р 52752 и акту приемки.

8.5 Применение опорных элементов опалубки (башни, телескопические стойки, раскосы, клееные опалубочные балки и т.п.) при отсутствии у поставщика или изготовителя паспортных данных по их несущей способности и устойчивости не допускается.

Для сложных конструкций или для конструкций с большими технологическими нагрузками и при высоте опорной системы более 5 м к ППР должны быть дополнительно представлены подтверждающие расчеты по несущей способности опалубки и опорной системы.

8.6 При выборе типа опалубки, применяемой при возведении бетонных и железобетонных конструкций, следует предусматривать:

• точность изготовления и монтажа опалубки;
• качество бетонной поверхности монолитной конструкции после распалубки;
• прочность, жесткость, устойчивость, геометрическую неизменяемость и достаточную герметичность при бетонировании;
• максимальную оборачиваемость;
• минимальную адгезию и химическую нейтральность формообразующих поверхностей по отношению к бетону;
• минимизацию материальных, трудовых и энергетических затрат при монтаже и демонтаже;
• безопасность работ.

8.7 Типы применяемых опалубок, показатели качества применяемой опалубки, нагрузки и данные для расчета опалубки в соответствии с ГОСТ 34329.

8.8 Индексацию опалубок и элементов опалубок проводят по ГОСТ 34329.

8.9 Опалубочные работы следует выполнять в соответствии с требованиями настоящего свода правил и ППР (технологическими картами). Смонтированная опалубка должна быть принята на соответствие показателям, приведенным в СП 70.13330.

8.10 Установку и приемку опалубки, распалубливание монолитных конструкций, очистку и смазку проводят в соответствии с требованиями СП 48.13330 и ППР.

8.11 Поверхность опалубки, соприкасающаяся с бетоном, должна быть перед укладкой бетонной смеси покрыта смазкой. Смазку следует наносить тонким слоем на тщательно очищенную поверхность.

Поверхность опалубки после нанесения на нее смазки должна быть защищена от загрязнения, дождя и солнечных лучей. Не допускается попадание смазки на арматуру и закладные детали.

8.12 Опалубка и арматура конструкций перед бетонированием должны быть очищены сжатым (в том числе горячим) воздухом от снега и наледи. Очистка и нагрев арматуры паром или горячей водой не допускаются.

8.13 При установке промежуточных опор в пролете перекрытия при частичном или последовательном удалении опалубки прочность бетона, свободный пролет перекрытия, число, место и способ установки опор определяются ППР. Снятие всех типов опалубки следует проводить после предварительного отрыва от бетона.

8.14 Требования безопасности при эксплуатации опалубки приведены в [8].

Демонтаж опалубки проводят при достижении бетоном распалубочной прочности способом, исключающим образование дефектов в конструкции.

8.15 При возведении многоэтажных зданий переопирание с помощью опалубочных инвентарных стоек следует осуществлять исходя из общей массы вышележащих конструкций, при котором масса уложенного бетона, арматуры, опалубки и временных технологических нагрузок распределяется так, чтобы не превышать проектную нагрузку на монолитное перекрытие, на которое опираются нижние стойки, что должно быть предусмотрено и отражено в поэтажном плане нагрузок.

8.16 Устройство многоярусной опорной системы опалубки из отдельных телескопических стоек не допускается. Для этих целей рекомендуется применять опорные башни или опорные системы с инвентарными раскосами, обеспечивающими прочность, пространственную жесткость и устойчивость системы и достаточную несущую способность.

8.17 При возведении сборно-монолитного перекрытия на основе пустотных плит и монолитных несущих и связевых ригелей необходимо применять опалубку на несущих опорных башнях. Опорные башни должны обеспечивать восприятие нагрузки от массы плит перекрытия, массы бетона и арматуры, монолитных ригелей и временной технологической нагрузки при возведении перекрытия. Рабочий шов в перекрытиях устраивают в соответствии с проектной документацией в пролетах связевых ригелей. При этом опалубка должна обеспечивать поддержание в проектном положении всех плит перекрытия в зоне рабочего шва на период возведения перекрытия.

Для несущих ригелей применять опалубку на отдельных телескопических стойках не допускается.

8.18 Опалубка должна обеспечивать возможность устройства рабочих и температурно-осадочных (деформационных) швов в соответствии с проектной документацией и требованиями к типу опалубок.

Скорость бетонирования монолитных конструкций определяют в зависимости от несущей способности опалубки и бокового давления на нее бетонной смеси.

8.19 Опорные элементы опалубки, такие как телескопические стойки, опорные башни, балки, тяжи, подкосы и т.п., устанавливают в соответствии с ППР.

8.20 Монтаж опалубки перекрытия на основе телескопических стоек без временного раскрепления стоек треногами или другими элементами не допускается.

Демонтаж опалубки конструкций проводят в следующем порядке:

• проверяют соответствие расчетной прогнозируемой прочности бетона на основании данных температурного контроля твердения (градусо-часов) требованиям к распалубочной прочности забетонированных конструкций, выполняют частичное распалубливание для проверки достижения бетоном прочности распалубочного уровня согласно требованиям ППР и нормативных документов (для перекрытий следует выполнить проверку прочности бетона со стороны неопалубленных поверхностей);
• удаляют наружные крепления подкосы и распорки, выполняют локальное ослабление стоек горизонтальной и наклонной опалубки;
• снимают стяжные струбцины, связывающие противостоящие стенки опалубки, разбирают несущие элементы опалубочных ригелей;
• освобождают натяжные крюки, связывающие щиты со схватками, снимают схватки и отдельные щиты.

В случае соответствия фактической прочности требуемому уровню в промежуточном возрасте выполняют демонтаж (отрыв) щитов от забетонированной конструкции инструментом и приспособлениями для распалубливания.

9 Бетонные работы

9.1 Перед бетонированием ранее бетонированные бетонные поверхности, в том числе рабочие швы, должны быть очищены от мусора, грязи, масел, снега и льда, цементной пленки и др.

9.2 При укладке и уплотнении бетонной смеси необходимо соблюдать требования, приведенные в таблице 5.2 СП 70.13330.2012.

9.3 Укладка и уплотнение бетонной смеси

9.3.1 В процессе транспортирования до потребителя введение в бетонную смесь дополнительного количества компонентов (цемента, заполнителей, воды и добавок) не допускается. На месте укладки бетонной смеси запрещается добавлять воду для увеличения подвижности.

9.3.2 Бетонная смесь должна укладываться в бетонируемую конструкцию слоями горизонтально (с естественным откосом по фронту бетонирования) одинаковой толщины без разрывов, с последовательным направлением укладки в одну сторону во всех слоях.

Укладка бетонной смеси ступенчатым методом (с одновременной укладкой двух-трех слоев) может быть допущена при условии, что этот метод предусмотрен ППР.

9.3.3 Верхний уровень уложенной бетонной смеси должен быть от 50 до 70 мм ниже верха щитов опалубки.

9.3.4 Способ укладки бетонной смеси должен обеспечивать монолитность конструкции. Новый слой бетонной смеси должен быть уложен до начала схватывания бетона ранее уложенного слоя.

9.3.5 Допустимое время от начала затворения фибробетонной смеси до ее укладки, как правило, не должно превышать 1,5 ч.

9.3.6 Укладку и уплотнение фибробетонной смеси следует выполнять по специально разработанному технологическому регламенту, в соответствии с требованиями нормативных документов для рассматриваемой строительной конструкции. Укладывать и уплотнять фибробетонную смесь для конструкций с высотой сечения более 30 см следует послойно. Толщина каждого слоя должна быть не более 25 см. Перерывы в бетонировании не допускаются.

9.3.7 При укладке бетонной смеси с перерывами поверхность рабочих швов должна быть перпендикулярна оси бетонируемых колонн и балок, поверхности плит и стен. Для этого устанавливают щитки - ограничители с прорезями для арматурных стержней, прикрепляя их к щитам опалубки. Для обеспечения надежного сцепления бетона в рабочем шве поверхность ранее уложенного бетона следует тщательно обработать: кромку схватившегося бетона очищают от цементной пленки и обнажают крупный заполнитель металлической щеткой; продувают сжатым воздухом и промывают струей воды, арматурные стержни очищают от раствора.

9.3.8 Рабочие швы следует устраивать при бетонировании:

• колонн - на отметке верха фундамента, низа прогонов балок и подкрановых консолей, верха подкрановых балок, низа капителей колонн (рисунок 9.1, а, б);
• стен на отметках верха фундамента и низа перекрытия;
• балок больших размеров, монолитно соединенных с плитами, - от 20 до 30 мм ниже отметки нижней поверхности плиты, а при наличии в плите вутов - на отметке низа вута плиты (рисунок 9.1, в, г);
• плоских плит - в любом месте параллельно меньшей стороне плиты (рисунок 9.2, а);
• ребристых перекрытий - в направлении, параллельном второстепенным балкам (рисунок 9.2, б);
• отдельных балок - в пределах средней трети пролета балок, в направлении, параллельном главным балкам (прогонам), и в пределах двух средних четвертей пролета прогонов и плит;
• массивов, арок, сводов, резервуаров, бункеров, гидротехнических сооружений, мостов и других сложных инженерных сооружений и конструкций - в местах, указанных в проекте.

I - IV - места устройства рабочих швов; 1 - колонна; 2 - плита перекрытия; 3 - фундамент; 4 - капитель; 5 - балка; 6 - балка с вутами

Рисунок 9.1 - Схемы расположения рабочих швов в колоннах (а, б) и балках (в, г)

а - опирающиеся на стены; б - опирающиеся на колонны; I - IV - места устройства рабочих швов; 1 - стена; 2 - колонна; 3 - перекрытие; L₁ и L₂ - соответственно расстояния между продольными и поперечными координационными осями

Рисунок 9.2 - Схемы расположения рабочих швов в монолитных плоских плитах перекрытиях

а - при бетонировании в направлении, параллельном главным балкам; б - при бетонировании в направлении, параллельном второстепенным балкам; I - II - места устройства рабочих швов; 1 - стена; 2 - колонна; 3 - перекрытие; 4 - главная балка; 5 - второстепенная балка; L1 - расстояние между второстепенными балками; L2 - расстояние между главными балками

Рисунок 9.3 - Схемы расположения рабочих швов в монолитных ребристых перекрытиях

Устройство вертикальных рабочих швов по перемычкам дверных и оконных проемов, а также горизонтальных швов на верхней отметке стены не допускается.

9.3.9 Бетонирование балок и плит ребристых перекрытий следует проводить одновременно. При больших размерах балок (при высоте более 800 - 1000 мм) их допускается бетонировать отдельно от плит с устройством рабочих швов в соответствии с 9.3.8.

9.3.10 Продолжительность перерывов в бетонировании, при которых требуется устройство рабочих швов, должна определяться строительной лабораторией в зависимости от вида и характеристик применяемого цемента, температуры твердения бетона. Укладка бетонной смеси после таких перерывов допускается после приобретения уложенным бетоном прочности не менее 1,5 МПа.

9.3.11 Высота свободного сбрасывания бетонной смеси в опалубку конструкций не должна превышать значений, указанных в таблице 5.2 СП 70.13330.2012. Для высокоподвижных и самоуплотняющихся бетонных смесей высота свободного сбрасывания не должна превышать 1,0 м.

9.3.12 Высота свободного падения фибробетонной смеси не должна превышать 2,5 м для смеси с подвижностью до П4 включительно и 2 м для смеси с подвижностью П5.

9.3.13 Спуск бетонной смеси с высоты более указанной в 9.3.11 и 9.3.12 должен проводиться по наклонным желобам, а также по вертикальным хоботам; при высоте сбрасывания более 10 м спуск бетонной смеси должен осуществляться по виброхоботам, снабженным промежуточными и нижними гасителями скорости. При использовании хоботов и виброхоботов допускается оттягивать их нижние концы в сторону не более чем на 0,25 м на каждый метр высоты, оставляя при этом два нижних звена вертикальными.

9.3.14 Уплотнение бетонной смеси должно обеспечивать требуемые плотность и однородность бетона. Толщина уплотняемого слоя должна соответствовать глубине проработки уплотняющего устройства.

9.3.15 При уплотнении бетонной смеси глубинными вибраторами не допускается прямая передача вибрации на арматурный каркас, закладные изделия, тяжи и другие элементы крепления опалубки.

9.3.16 Продолжительность вибрирования и схему расположения вибраторов по фронту бетонирования следует назначать при разработке ППР или технологического регламента бетонирования. Ориентировочную продолжительность уплотнения принимают для поверхностных вибраторов от 20 до 60 с, глубинных - от 20 до 40 с.

В зимний период продолжительность вибрирования должна быть увеличена на 25% по сравнению с летними условиями.

9.3.17 Погружения глубинного вибратора в бетонную смесь должны обеспечивать его углубление в ранее уложенный слой от 5 до 10 см. Шаг перестановки глубинных вибраторов не должен превышать полуторного радиуса их действия (от 15 до 60 см в зависимости от типа вибратора) (рисунок 9.4). Схемы перестановки вибратора приведены на рисунке 9.5.

R - радиус действия вибратора

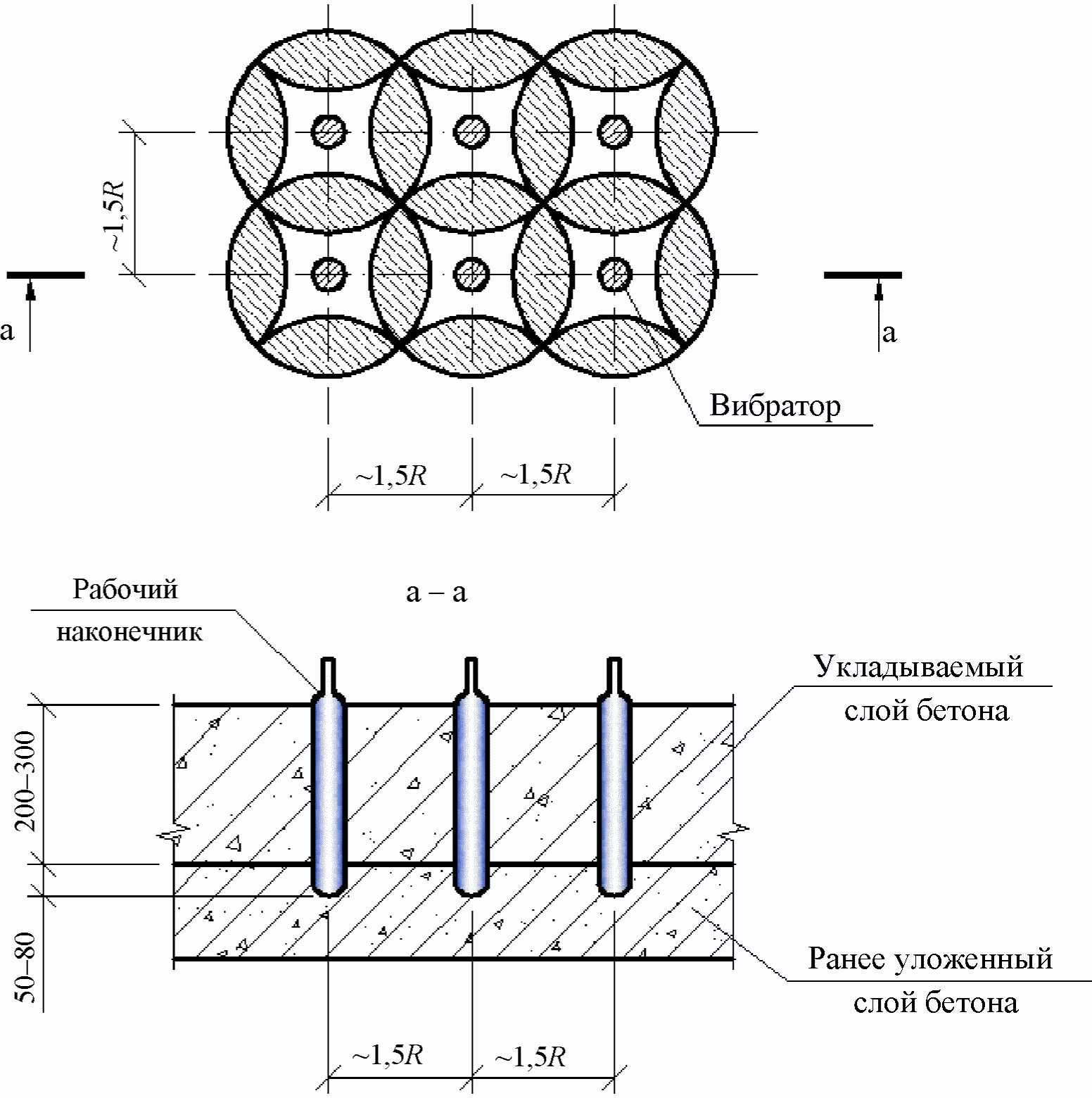

Рисунок 9.4 - Схема уплотнения бетонной смеси глубинными вибраторами

1 - опалубка; 2 - вибратор; S - расстояние между точками погружения вибратора; D - зона распространения колебания (диаметр уплотнения)

Рисунок 9.5 - Схемы перестановки вибратора для колонн (а), стен (б) и перекрытий (в)

Шаг перестановки поверхностных вибраторов должен обеспечивать перекрытие площадкой вибратора не менее чем на 100 мм границы провибрированного участка.

9.3.18 Для уплотнения бетонных смесей на пористых заполнителях следует применять вибраторы с частотой колебаний не ниже 9000 мин-1.

Для поверхностного уплотнения смесей с подвижностью до 3 см следует применять утяжеленные вибраторы, передающие удельную нагрузку на бетон в пределах 4 - 6 МПа.

Время уплотнения бетонных смесей в зависимости от их подвижности следует принимать по таблице 9.1.

Таблица 9.1

Продолжительность уплотнения в зависимости от подвижности бетонной смеси

Скорость подъема и опускания рабочего наконечника глубинного вибратора в бетонную смесь должна составлять не менее 10 см/с.

При возведении массивных конструкций из бетона на природных пористых заполнителях допускается укладка в бетонные смеси отдельных камней крупностью более 150 мм.

9.3.19 При бетонировании в журнал бетонных работ вместе с данными о классе бетона из пористых заполнителей, составе бетонной смеси и показателе ее подвижности следует записывать также среднюю плотность уложенной бетонной смеси в уплотненном состоянии.

9.3.20 Вибрирование бетонной смеси проводят до появления на ее поверхности блеска и прекращения ее оседания.

9.3.21 Повторное уплотнение для повышения прочности бетона допускается до начала схватывания бетона предыдущего слоя. В зависимости от состава и консистенции бетонной смеси время с момента первого уплотнения до начала повторного уплотнения должно быть до 3 и до 6 ч (при применении замедлителей схватывания) и определяется строительной лабораторией.

9.3.22 Укладку бетонной смеси в массивные конструкции необходимо проводить с соблюдением следующих правил:

• при массиве, разбитом на блоки, бетонирование замыкающих блоков следует проводить только после усадки и охлаждения бетона смыкаемых блоков;
• бетонирование фундаментов под оборудование, воспринимающих динамические воздействия от этого оборудования, следует проводить без перерыва.

9.3.23 Укладку бетонной смеси в колонны (включая стойки рам) и стены проводят с соблюдением следующих основных правил: высота участков колонн, стоек и стен, бетонируемых без перерыва, не должна превышать: 5 м - для колонн; 4 м - для стен и перегородок; 2 м - для колонн со сторонами сечения менее 0,4 м и колонн любого сечения с перекрещивающимися хомутами, а также стен и перегородок толщиной менее 0,15 м. При большей высоте участков колонн и стен, бетонируемых без рабочих швов, необходимо устраивать перерывы для осадки бетонной смеси.

Продолжительность перерыва для обеспечения осадки уложенного бетона устанавливается строительной лабораторией и должна быть не менее 40 мин, но не превышать 2 ч; бетонирование рамных конструкций следует проводить с перерывом между бетонированием колонн (стоек) и ригелей рам.

9.3.24 Укладку бетонной смеси в вертикально-скользящую опалубку необходимо проводить с соблюдением следующих правил:

• скорость укладки бетонной смеси должна обеспечивать заполнение опалубки двумя или тремя слоями смеси на высоту, равную половине высоте опалубки, в течение 2,5 - 3,5 ч;
• бетонную смесь следует укладывать в опалубку равномерными слоями толщиной не свыше 200 мм в стенах толщиной до 200 мм и не свыше 250 мм в остальных конструкциях;
• каждый новый слой следует укладывать только после окончания укладки предыдущего слоя и до начала его схватывания;
• укладку бетонной смеси следует проводить непрерывно;
• верхний уровень укладываемой смеси должен быть на 50 мм ниже верха щитов опалубки.

9.3.25 Укладку бетонной смеси в горизонтально-скользящую опалубку необходимо проводить с соблюдением следующих правил:

• бетонирование конструкций следует осуществлять поярусно;
• бетонную смесь следует укладывать на всю высоту опалубочного щита, при этом верхний уровень укладываемой смеси должен быть ниже верха щитов на 50 - 70 мм;
• укладку бетонной смеси следует проводить непрерывно.

9.3.26 Во время вынужденного перерыва в укладке бетонной смеси в скользящую опалубку следует принимать меры против сцепления уложенной бетонной смеси с опалубкой.

9.3.27 Укладку бетонной смеси в опалубку балок и плит перекрытий и покрытий необходимо осуществлять с соблюдением следующих правил:

• бетонирование балок и плит, монолитно связанных с колоннами и стенами, следует проводить через 1 - 2 ч после бетонирования этих колонн и стен;
• бетонирование балок (прогонов) и плит перекрытий следует проводить одновременно. При больших размерах балок, арок и аналогичных конструкций (при высоте, превышающей 800 мм) их разрешается бетонировать отдельно от плит, располагая рабочие швы в соответствии с 9.3.8.

9.3.28 Укладку бетонной смеси в плоские неармированные конструкции (плиты, площадки, подготовки под полы) следует проводить полосами шириной 3 - 4 м через одну. Промежуточные полосы следует бетонировать после затвердения в смежных полосах.

9.3.29 Бетонную смесь, уложенную в плоские неармированные конструкции, следует уплотнять виброрейками, передвигающимися по маячным направляющим, ограничивающим бетонируемую полосу, или по поверхности ранее забетонированных смежных полос.

10 Уход за твердеющим бетоном. Общие принципы и правила

10.1 Уход за твердеющим бетоном должен обеспечить достижение им требуемых нормируемых показателей качества в промежуточном и проектном возрасте. В составе ППР и (или) технологического регламента на бетонирование должны быть указаны:

• способы и продолжительность ухода (см. 10.3, 10.4);
• перечень контролируемых в процессе ухода показателей и способы контроля.

10.2 При выдерживании уложенного бетона в начальный период его твердения необходимо:

• поддерживать температурно-влажностный режим, обеспечивающий нарастание прочности бетона;
• предохранять от испарения воды открытые поверхности свежеуложенного бетона немедленно после окончания бетонирования (в том числе и при перерывах в укладке). Свежеуложенный бетон должен быть также защищен от попадания атмосферных осадков;
• предохранять твердеющий бетон от ударов, сотрясений и других механических воздействий.

10.3 Последующий уход должен обеспечить благоприятные температурно-влажностные условия для формирования структуры и свойств твердеющего бетона. Вид и продолжительность последующего ухода определяются ППР с учетом состава бетонной смеси, технологии бетонирования, вида конструкции, погодных условий. При необходимости осуществляется тепловая обработка уложенного бетона в целях ускорения его твердения и оборачиваемости инвентарной опалубки.

10.4 В бетоне в процессе твердения следует поддерживать расчетный температурно-влажностный режим. При необходимости для создания условий, обеспечивающих нарастание прочности бетона и снижение усадочных деформаций, следует применять защитные мероприятия.

10.5 Движение людей по забетонированным конструкциям и установка опалубки вышележащих конструкций допускаются после достижения бетоном прочности не менее 2,5 МПа.

Поверхности бетона, не предназначенные в дальнейшем для монолитной связи с бетоном или раствором, вместо укрытия и поливки следует покрывать пленкообразующими составами или защитными пленками.

10.6 Защита открытых поверхностей бетона должна быть осуществлена в течение срока, обеспечивающего приобретение бетоном прочности не менее 70% проектного уровня. В последующем следует поддерживать температурно-влажностный режим, обеспечивающий нарастание его прочности.

Благоприятные температурно-влажностные условия должны обеспечиваться систематическим увлажнением, предохранением его от воздействия ветра, прямых солнечных лучей. Увлажнение следует проводить с частотой, при которой поверхность бетона в период ухода все время была бы во влажном состоянии.

В технологическом процессе прогрева бетона в монолитных конструкциях должны быть приняты меры по снижению температурных перепадов и взаимных перемещений между опалубочной формой и бетоном.

В массивных монолитных конструкциях следует предусматривать мероприятия по уменьшению влияния температурно-влажностных полей напряжений, связанных с экзотермией при твердении бетона, на целостность и трещиностойкость конструкций.

Для массивных гидротехнических сооружений мероприятия, обеспечивающие заданный температурно-влажностный режим их твердения, должны устанавливаться проектом с учетом требований по регулированию температурного режима при возведении массивных сооружений, приведенных в СП 70.13330.

10.7 Скорость подъема температуры бетона за 1 ч при искусственном обогреве монолитных бетонных и железобетонных конструкций не должна превышать, °C:

15 - при прогреве конструкций с модулем поверхности более 10 и протяженностью до 6 м, а также конструкций, возводимых в скользящей опалубке;

10 - при прогреве конструкций с модулем поверхности от 6 до 10;

8 - при прогреве конструкций с модулем поверхности от 4 до 6;

5 - при прогреве конструкций с модулем поверхности от 2 до 4.

10.8 Продолжительность повышения температуры при форсированном электроразогреве бетонной смеси уложенного бетона должна быть не менее 5 мин (во избежание значительного увеличения установочной трансформаторной мощности) и не более 20 мин.

10.9 Температуру изотермического прогрева при электротермообработке бетона следует назначать с учетом метода прогрева бетона, применяемого цемента, модуля поверхности конструкции, но не более 80 °C. При периферийном прогреве конструкций с модулем поверхности менее 5 температура в наружных слоях не должна быть более 40 °C.

10.10 При электротермообработке бетона и железобетона необходимо выполнять следующие требования:

• рабочие швы при бетонировании при электродном прогреве должны размещаться так, чтобы расстояние от шва до ряда электродов, находящихся в бетоне, не превышало 100 мм;
• электрическое сопротивление бетонной смеси при электродном прогреве может быть снижено введением в нее добавки - ускорителя твердения бетона или ингибитора коррозии стали;
• электропрогрев армированных конструкций следует проводить при напряжениях не свыше 127 В; электропрогрев при напряжениях 127 - 220 В может быть допущен только на основе специально разработанной технологической карты для отдельно стоящих конструкций при условии, что прогреваемая конструкция (или ее участок) не связана общим армированием с соседними участками;
• электроразогрев бетонной смеси допускается проводить при напряжении до 380 В, соблюдая отдельно установленные правила техники безопасности работ.

10.11 Скорость остывания бетона в монолитных конструкциях по окончании прогрева должна быть минимальной и не превышать:

10 °C в 1 ч - для конструкций с модулем поверхности более 10;

5 °C в 1 ч - для конструкций с модулем поверхности от 6 до 10, а для более массивных конструкций - значения, определяемого расчетом и обеспечивающего отсутствие трещин в поверхностных слоях бетона.

При понижении температуры выдерживаемого бетона ниже расчетного уровня бетон необходимо дополнительно утеплить или применить дополнительный обогрев до приобретения бетоном уровня критической прочности, по достижении которого может быть допущено его замораживание.

Требования по минимальной критической прочности к моменту замораживания приведены в таблице 5.7 СП 70.13330.2012.

10.12 Бетон, находящийся в соприкосновении с текучими грунтовыми водами, должен быть защищен от их воздействия в процессе укладки и после ее окончания до достижения не менее 50% проектной прочности.

10.13 Распалубливание бетонных и железобетонных конструкций необходимо проводить в следующие сроки:

• снятие боковых элементов опалубки, не несущих нагрузки от массы конструкций, - после достижения бетоном прочности, обеспечивающей сохранность поверхности и кромок углов при снятии опалубки;
• распалубливание несущих железобетонных конструкций - после достижения бетоном прочности, указанной в таблице 10.1;
• снятие опалубки, воспринимающей массу бетона конструкций, армированных несущими сварными каркасами, - после достижения бетоном этих конструкций 25% проектной прочности.

Таблица 10.1

Прочность бетона от проектной для распалубливания конструкций

В зимних условиях конструкционно-теплоизоляционные и теплоизоляционные бетоны на пористых заполнителях должны выдерживаться:

• преимущественно по способу термоса с предварительным электроразогревом бетонной смеси и применением химических добавок - ускорителей твердения;
• по способу термоса в сочетании с различными методами обогрева бетона, исключающими его увлажнение;
• с электротермообработкой бетона или обогревом его теплым воздухом.

Максимально допускаемая температура электропрогрева легких бетонов не должна превышать 90 °C для бетонов на шлакопортландцементах и 80 °C для бетонов на портландцементах.

10.15 Продолжительность последующего ухода за бетоном в зимних условиях должна обеспечить достижение бетоном критической прочности к моменту замерзания.

10.16 Уровень критической прочности при сжатии бетона на пористых заполнителях в монолитных конструкциях к моменту возможного их замерзания должен быть, МПа, не менее:

0,5 - теплоизоляционных;

3,0 - конструкционно-теплоизоляционных;

5,0 - конструкционных класса менее B12,5.

При контроле качества бетона на пористых заполнителях следует проверять среднюю плотность уложенной бетонной смеси и ее расслаиваемость не менее двух раз в смену. Объем межзерновых пустот в уплотненной бетонной смеси следует проверять один раз в смену. В необходимых случаях следует проверять также теплопроводность, влажность, а также воздухо- или паронепроницаемость ограждающих конструкций.

10.17 Сроки распалубки конструкций из бетона на пористых заполнителях должны назначаться с учетом достижения прочности при сжатии, МПа, не ниже:

0,5 - теплоизоляционных;

1,5 - конструкционно-теплоизоляционных;

3,5, но не менее 50% класса бетона - конструкционных с ненапрягаемой арматурой.

10.18 Для предотвращения трещинообразования при бетонировании горизонтальных конструкций (полы, стяжки и т.п.) следует выполнять нарезку швов не позднее 12 ч после укладки бетона при нормальной температуре и не позднее 24 ч при температуре ниже 10 °C.

10.19 Глубина швов должна составлять 0,25 - 0,33 толщины конструкции.

10.20 Интервал швов следует принимать 24t - 36t, где t - толщина конструкции.

10.21 При нарезке швов следует принимать форму участков, близкую к квадрату, исключать Т-образное пересечение швов и образование треугольных участков с острыми углами.

10.22 Обработку поверхностей монолитных конструкций, прорезку деформационных швов, технологических борозд, проемов, отверстий, если эти виды работ предусмотрены проектной документацией, следует проводить при прочности бетона не менее 10 МПа. Прочность бетона к моменту нарезки швов должна быть указана в ППР.

10.23 Для снижения температурных напряжений в процессе выдерживания бетона необходимо следить за возникающими в нем температурными градиентами, которые при превышении допустимого уровня могут вызвать появление трещин. На температурные напряжения оказывают влияние следующие основные параметры:

• скорость нагрева и остывания бетона;
• перепад температуры по сечению бетона конструкций;
• разность температур наружного воздуха и бетона при распалубке.

10.23.1 Число точек измерения температуры определяется на стадии разработки организационно-технологической документации и зависит от типа, массивности и места расположения конструкции.

10.23.2 Для замера температуры в твердеющем бетоне устраивают контрольные точки:

• в зонах, подверженных наибольшему охлаждению (углы, выступающие части, слои, соприкасающиеся с охлажденным грунтом, не отогретыми стыкуемыми элементами, неукрытые и неутепленные поверхности и др.);
• точки измерений располагаются в наиболее нагретых частях конструкций (вблизи струнных, стержневых и полосовых электродов, возле арматурных стержней и стальной опалубки при индукционном прогреве, в слоях, соприкасающихся с греющей опалубкой или греющими проводами, в местах подвода пара и горячего воздуха и т.п.).

10.23.3 Прямые (контактные) измерения осуществляются с применением термопар и технических термометров, помещаемых в скважины, заполненные жидкостью. На рисунке 10.1 показано размещение контактных термометров на горизонтальных (рисунок 10.1, а) и вертикальных (рисунок 10.1, б) конструкциях.

1 - монолитная конструкция; 2 - опалубка; 3 - пенал (трубки); 4 - жидкость; 5 - вставной биметаллический термометр

Рисунок 10.1 - Установка технического термометра в прогреваемой конструкции

На рисунках 10.2 - 10.6 приведены схемы расположений термопар (или трубок) в местах замера температур различных конструкций.

План стены (вид сверху)

D - ширина балок; H - высота стен; А, Б, В, Г - местоположение точек замера температуры (термодатчиков) на плане (сверху); А1, А2, А3, Б1, Б2, Б3, Г1, Г2 - соответственно местоположение точек замера температуры в разрезе (по высоте)

Рисунок 10.2 - Схема расположения термодатчиков в местах замера температуры в конструкциях стен

План колонн (вид сверху)

H - высота колонн; А, Б - местоположение точек замера температуры на плане; А1, А2, А3, Б1, Б2, Б3, Г1, Г2 - соответственно местоположение точек замера по высоте колонн

Рисунок 10.3 - Схема расположения термодатчиков в местах замера температуры в конструкциях колонн

План балки (вид сверху)

D - ширина балок; H - высота балок; L - длина балок; А, Б, В - местоположение точек замера температуры на плане (сверху); А₁, А₂, А₃, Б₁, Б₂, Б₃, Г₁, Г₂ - соответственно местоположение точек замера температуры в разрезе (по высоте)

Рисунок 10.4 - Схема расположения термодатчиков в местах замера температуры в конструкциях балок

План фундаментной плиты (вид сверху)

H - высота плиты; L' - длина фундаментной плиты; L" - ширина фундаментной плиты; Б - местоположение точек замера температуры (термодатчиков) на плане (сверху); Б1, Б2, Б3 - соответственно местоположение точек замера температуры в разрезе (по высоте)

Рисунок 10.5 - Схема расположения термодатчиков в местах замера температуры в фундаментной плите

h - высота фундамента

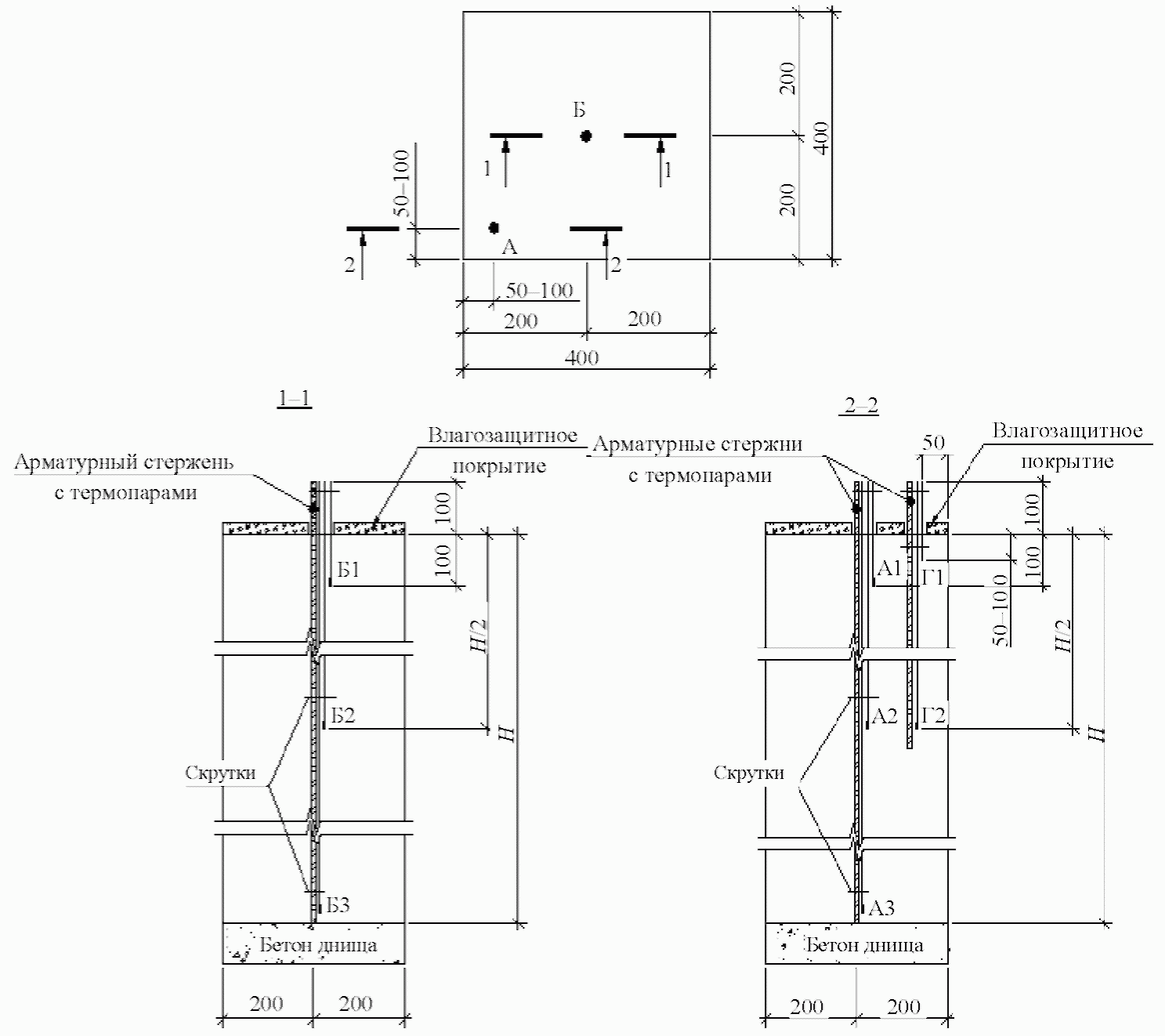

Рисунок 10.6 - Схема расстановки температурных скважин в отдельном фундаменте

Наряду с контактными средствами замера температуры (термометрами и термодатчиками, а также с применением цифровых измерителей температуры) твердеющего бетона могут применяться косвенные (неконтактные), осуществляющие замер дистанционно с применением инфракрасных измерителей - пирометров и тепловизоров.

Средства измерений, используемые при измерении температуры бетона, должны быть поверены (или откалибрированы) в установленном порядке.

10.23.4 Число точек, в которых измеряется температура бетона, должно составлять не менее одной точки:

• на каждые 3 - 6 пог. м для длинномерных конструкций;
• на 10 - 12 м2 площади перекрытий;
• на 30 м2 площади фундаментной плиты;
• на 10 м2 площади покрытий типа подготовок, полов, днищ и т.п.

При использовании холодных бетонов с противоморозными добавками число точек измерений может быть уменьшено до двух на конструкцию или захватку, бетонируемую в течение одной смены.

10.23.5 Частота измерений температуры:

• в процессе выдерживания бетона: при применении способов термоса, предварительного электроразогрева бетонной смеси, с парообогревом в тепляках - каждые 2 ч в первые сутки, не реже двух раз в смену в последующие 3 сут, один раз в сутки в остальное время выдерживания;
• при использовании бетона с противоморозными добавками - три раза в сутки до приобретения им заданной прочности;
• при электротермообработке бетона в период подъема температуры со скоростью до 10 °C в 1 ч - через 2 ч, в дальнейшем - не реже двух раз в смену.

В журнале ответственными лицами за прогрев бетона заполняются графы сдачи и приемки смены. Способ прогрева бетона должен быть установлен в ППР и указан для каждого конструктивного элемента.

11 Особенности ухода за бетоном в зимнее время

11.1 Правила настоящего раздела следует выполнять в период производства бетонных работ при ожидаемой среднесуточной температуре наружного воздуха ниже 5 °C и минимальной суточной температуре ниже 0 °C, а также при бетонировании конструкций, расположенных в вечномерзлых грунтах.

11.2 Методы зимнего бетонирования следует принимать с учетом типа бетонируемой конструкции, технологии бетонирования, состава бетонной смеси, климатических условий с учетом требований таблицы 5.7 СП 70.13330.2012. Рекомендуемые методы зимнего бетонирования приведены в приложении П СП 70.13330.2012, методы электротермообработки бетона и рациональные области применения - в приложении Г, современные способы интенсификации твердения бетона - в приложении Е.

11.3 Применяемые методы зимнего бетонирования должны обеспечивать достижение бетоном критической прочности к требуемому сроку.

11.4 Во избежание раннего замораживания бетонной смеси в период транспортирования, укладки и уплотнения следует использовать противоморозные добавки с учетом ограничений на их применение.

11.4.₁ Противоморозные добавки по ГОСТ 24211 могут применяться для холодного и теплого бетона. Выбор добавок следует проводить с учетом используемой арматурной стали, расчетной отрицательной температуры и требований ГОСТ 31384.

11.4.₂ Противоморозные добавки должны обеспечивать независимо от назначения бетона:

а) для холодного бетона:

1. набор прочности бетона основного состава по ГОСТ 30459 не менее 30% прочности бетона контрольного состава после выдерживания основного состава 28 сут при расчетной отрицательной температуре, а контрольного состава - 28 сут в нормальных условиях по ГОСТ 10180;

2. значение прочности бетона основного состава не менее 95% прочности бетона контрольного состава после выдерживания основного состава при расчетной отрицательной температуре в течение 28 сут и затем в нормальных условиях 28 сут, а контрольного состава - 28 сут в нормальных условиях по ГОСТ 10180;

3. достижение после выдерживания основного состава при расчетной отрицательной температуре в течение 28 сут и затем в нормальных условиях 28 сут установленных значений марок по морозостойкости и водонепроницаемости;

б) для теплого бетона значение прочности бетона основного состава, твердевшего в нормальных условиях 28 сут после выдерживания при расчетной отрицательной температуре в течение расчетного времени транспортирования бетонной смеси (но не более 4 ч), не менее 95% прочности бетона контрольного состава, твердевшего 28 сут в нормальных условиях по ГОСТ 10180, а также установленных значений марок по морозостойкости и водонепроницаемости.

11.4.3 Применение противоморозных добавок в бетонах на портландцементе с содержанием C3A более 6% не допускается.

11.4.4 Общее количество противоморозных добавок, вводимых в состав бетонной смеси, готовой к применению, либо в состав сухой строительной смеси не должно превышать 5% массы цемента.

При наличии противоморозных добавок в составе сухой строительной смеси не допускается введение в состав бетонной смеси, готовой к применению, в процессе ее приготовления дополнительных противоморозных добавок.

11.4.5 В качестве мер защиты от внутренней коррозии бетона в случае потенциально реакционноспособных пород не допускается изготовление бетона на цементах с содержанием щелочи более 0,6% в расчете на Na2O.

11.4.6 При наличии в заполнителях потенциально реакционноспособных пород не допускается введение в бетон противоморозных добавок, содержащих соли натрия и калия.

11.4.7 Запрещается применение противоморозных добавок, содержащих хлориды, в железобетонных конструкциях с напрягаемой арматурой, с арматурой класса B1 диаметром 5 мм и менее, эксплуатируемых в условиях влажного или мокрого режима (при влажности более 75%), подвергающихся электрокоррозии, а также в составе бетонных смесей для инъектирования каналов предварительно напряженных железобетонных конструкций, для замоноличивания стыков и швов сборно-монолитных железобетонных конструкций.

11.5 Температура твердеющего бетона контролируется по каждой конструкции согласно 10.23.

11.6 Укладка бетона на промороженное основание

11.6.1 До начала производства бетонных работ промороженное основание следует подготовить к укладке бетонной смеси в соответствии с таблицей 5.2 СП 70.13330.2012.

11.6.2 Мерзлые основания из пучинистых грунтов перед укладкой бетонной смеси для предотвращения их деформации и преждевременного замерзания бетона в контакте с основанием должны быть отогреты до положительной температуры на глубину не менее 500 мм. Промерзшие бетонные, скальные или сезонно-мерзлые непучинистые основания рекомендуется отогревать до положительной температуры на глубину, определяемую теплотехническим расчетом (примерно на 300 мм), вечномерзлые скальные основания - на глубину 500 мм. Отогретые основания должны быть тщательно защищены от промерзания до укладки бетона.

В вечномерзлых грунтах производство бетонных работ можно начинать в том случае, когда мерзлотно-грунтовые условия основания соответствуют данным проекта. Подготовленное под бетонирование основание должно быть защищено от оттаивания летом и промерзания зимой.

11.6.3 Отогревание грунтовых, скальных и бетонных оснований и стыкуемых поверхностей может выполняться:

• в местных тепляках из брезента, полиэтилена, фанеры, обогреваемых электропечами сопротивления или электрообогревателями, работающими на любом топливе. Температуру воздуха в тепляках на поверхности отогреваемого основания следует поддерживать в пределах 10 °C - 35 °C;
• электропрогревом с использованием вертикальных или горизонтальных электродов;
• прогревом плоскими жидкостно-топливными нагревателями или открытым пламенем (кроме бетонных оснований).

Способы отогрева не должны вызывать снижения качества старого бетона (скалы).

Не допускается оттаивания мерзлых грунтов оснований с помощью пара либо наливкой горячей водой, либо растворами хлористых и других солей.

Способ отогрева основания выбирается с учетом имеющегося оборудования, источника тепла, температуры наружного воздуха, размеров конструкций, глубины отогрева и утеплителя.

Отогрев следует проводить способами, не вызывающими снижения качества уложенного ранее бетона.

11.6.4 Температура бетонной смеси, уложенной в опалубку, к началу выдерживания или подогрева не должна быть ниже:

• температуры, установленной расчетом, - при выдерживании бетона по методу термоса;
• температуры замерзания раствора затворения, увеличенной на 5 °C, - при применении бетона с противоморозными добавками;
• 0 °C в наиболее охлажденных зонах - перед началом предварительного электроразогрева бетонной смеси или форсированном электроразогреве ее в конструкциях и 2 °C - при применении других методов тепловой обработки бетона.

11.6.5 Бетонирование конструкций при температуре наружного воздуха ниже минус 10 °C следует проводить так, чтобы температура на поверхности бетона к концу вибрирования была не менее 2 °C, а для бетонов с противоморозными добавками - соответствовать температуре, указанной в 11.4.

11.6.6 Укладку бетонной смеси следует вести непрерывно. В случае возникновения перерывов в бетонировании поверхность бетона необходимо укрыть, утеплить, а при необходимости - обогревать.

11.6.7 Послойное бетонирование массивных монолитных конструкций необходимо вести так, чтобы температура в уложенном слое до перекрытия его следующим слоем не опускалась ниже предусмотренной регламентом или теплотехническим расчетом.

11.6.8 При бетонировании элементов каркасных и рамных конструкций в сооружениях с жестким сопряжением узлов (опор) следует согласовывать с проектной организацией необходимость устройства разрывов в пролетах в зависимости от температуры тепловой обработки и температурных напряжений в бетоне.

11.6.9 Бетон буронабивных свай, расположенных в толще вечномерзлых грунтов, греть не допускается, за исключением случая возведения сваи на скальном основании. Обеспечить твердение можно путем введение в бетонную смесь добавки электролита в количестве 2% - 3% массы цемента и обязательно с добавкой суперпластификатора при марке бетона по морозостойкости до F1200, при F1300 и выше следует дополнительно применять воздухововлекающую добавку.

В зимнее время при низкой температуре промороженного в верхних слоях грунта сезонно-оттаивающего слоя (1,5 - 2 м) бетон буронабивных свай следует обогревать (прогревать) до температуры 40 °C - 60 °C. Если свая уходит в слой грунта вечной мерзлоты, в нижнюю часть сваи следует укладывать бетон с противоморозной добавкой, а верхнюю (в активном промороженном слое) - прогревать. Это следует делать греющим проводом, заранее установленным на арматуру до опускания сваи в скважину. Прогрев бетона свай также можно осуществить с помощью струнных электродов.

11.7 Выдерживание бетона

11.7.1 При выборе способа выдерживания бетона следует в первую очередь рассмотреть возможность использования способа термоса, для расширения области применения которого надлежит использовать добавки - ускорители твердения и цементы с повышенным тепловыделением (быстротвердеющие и высокомарочные).

При невозможности получения методом достаточной для распалубки и загружения конструкции прочности бетона в заданные сроки следует применять бетоны с противоморозными добавками, предварительный разогрев смеси перед укладкой ее в опалубку, способы прогрева или обогрева уложенного бетона с использованием электрической энергии, пара, теплого воздуха.

11.7.2 Неопалубленные поверхности монолитных бетонных и железобетонных конструкций следует укрывать гидро- и теплоизоляционными материалами немедленно по окончании бетонирования.

11.7.3 При выдерживании бетона в тепляках температура воздуха, соприкасающегося с бетоном, должна быть не ниже 5 °C.

11.8 Распалубливание конструкций

Сроки распалубливания и загружения конструкций в зимних условиях необходимо принимать с учетом следующих правил:

• распалубливание и загружение конструкций следует проводить после испытания бетона конструкции на прочность методами неразрушающего контроля или после испытания контрольных образцов бетона и установления соответствия фактического температурного режима указанному в технологической карте;
• снятие опалубки и теплозащиты с конструкций, выдержанных по методу термоса, следует проводить не ранее остывания бетона в наружных слоях до 0 °C, при электротермообработке - не ранее остывания до температуры, предусмотренной расчетом, не допуская примерзания опалубки к бетону, а при применении бетонов с противоморозными добавками - по достижении прочности, указанной в 10.11;
• распалубленные конструкции должны временно укрываться теплоизоляцией, если разность температур поверхностного слоя бетона и наружного воздуха превышает: 20 °C - для конструкций с модулем поверхности от 2 до 5 и 30 °C - для конструкций с модулем поверхности 5 и выше;
• распалубливание массивных блоков с модулем поверхности менее 2, а также гидротехнических сооружений следует проводить с учетом заданных ППР наибольших допустимых температурных перепадов между ядром блока и его поверхностью, а также между поверхностью блока и наружным воздухом.

Результаты измерения температур бетонной смеси и бетона необходимо записывать в ведомость контроля температур.

12 Особенности ухода за бетоном в сухих и жарких климатических условиях

12.1 При производстве бетонных работ при температуре воздуха выше 25 °C и относительной влажности менее 50% рекомендуется применять быстротвердеющие цементы по ГОСТ 10178. Для бетонов класса B22,5 и выше допускается применять нормальнотвердеющие цементы с содержанием трехкальциевого силиката C3S не менее 50% и трехкальциевого алюмината C3A не более 8%.

12.2 Температура бетонной смеси при бетонировании конструкций с модулем поверхности более трех не должна превышать 35 °C, а для массивных конструкций с модулем поверхности менее трех - 20 °C.

12.3 Увеличение периода сохраняемости бетонной смеси в случае необходимости следует обеспечивать:

• дробным введением пластифицирующих добавок;
• введением замедлителей схватывания и твердения;
• совместным применением указанных способов.

12.3.1 Максимальная продолжительность перевозки и укладки бетонной смеси, приготовленной без добавок, не должна превышать значений, приведенных в таблице 12.1.

Таблица 12.1

Допустимая продолжительность перевозки и укладки бетонной смеси

Не допускается восстанавливать подвижность бетонной смеси до требуемой консистенции добавлением воды на месте ее укладки.

12.3.2 Наружная поверхность тары для перевозки бетонной смеси (барабанов автобетоносмесителей, кузовов автобетоновозов и автосамосвалов, бункеров и др.) окрашивается красками, отражающими солнечный цвет (оттенки белого цвета).

12.3.3 Перед укладкой бетонной смеси:

а) место укладки защищается от солнечных лучей путем устройства навесов или установки передвижных щитов;

б) опалубка, арматура и основания охлаждаются разбрызгиванием холодной воды.

12.4 При превышении температуры бетонной смеси при укладке выше 35 °C необходимо принять меры по немедленной укладке ее в опалубку. Контроль марки бетонной смеси по удобоукладываемости на объекте следует осуществлять не позднее 20 мин с момента поступления смеси и через каждые 30 мин вылеживания смеси на объекте. Подвижность бетонной смеси в момент укладки должна соответствовать требованиям ППР и (или) регламента бетонных работ.

12.5 Уход за бетоном должен обеспечивать предотвращение испарения воды из твердеющего бетона, и для этого в ППР должны быть разработаны мероприятия, обеспечивающие твердение бетона и получение в заданные сроки показателей, указанных в проектной документации.

12.5.1 Первичный уход за свежеуложенным бетоном следует начинать не позднее 15 мин с момента окончания отделки поверхности уложенной и уплотненной бетонной смеси.

12.5.2 Первичный уход осуществляется посредством укрытия бетонных поверхностей влагонепроницаемыми материалами либо нанесением на неопалубленную поверхность свежеуложенного бетона пленкообразующих покрытий.

12.5.3 Горизонтальные поверхности конструкций, не защищенные от воздействия солнечных лучей, при температуре воздуха выше плюс 30 °C рекомендуется укрывать теплоизоляционными материалами.

12.5.4 Первичный уход необходимо осуществлять до достижения бетоном прочности не менее 1,5 МПа.

12.6 При появлении на поверхности свежеуложенного бетона трещин вследствие пластической усадки допускается его повторное поверхностное вибрирование до начала схватывания, но не позднее чем через 1 ч после окончания укладки.

12.7 Уход за бетоном следует начинать сразу после окончания укладки бетонной смеси и осуществлять до достижения 70% проектной прочности, а при соответствующем обосновании - 50%. В начальный период ухода бетонная смесь должна быть защищена от обезвоживания.

12.8 При достижении бетоном прочности 0,5 МПа уход за ним должен заключаться в обеспечении (поддержании) влажного состояния поверхности путем укрывания и (или) орошения. При этом периодический полив водой открытых поверхностей твердеющих бетонных и железобетонных конструкций не допускается.

13 Специальные методы бетонирования

При невозможности использования традиционных методов бетонирования следует осуществлять возведение конструкций с применением специальных методов, разрабатываемых для конкретных условий ведения работ в виде технологического регламента и ППР с учетом требований подраздела 5.13 СП 70.13330.2012.

14 Контроль качества выполненных работ

14.1 Общие положения

Для обеспечения в ходе выполнения работ требований, предъявляемых к бетонным и железобетонным конструкциям, следует проводить входной, операционный и приемочный контроль.

При входном контроле входящих материалов и оснастки по документам о качестве устанавливают соответствие условиям договора поставки, а также в соответствии с требованиями ППР проводят испытания по определению нормируемых технических и технологических показателей качества.

При операционном контроле устанавливают соответствие фактических способов выполнения работ, режимов бетонирования конструкций и условий твердения бетона предусмотренным в ППР.

При приемочном контроле устанавливают соответствие фактических параметров монтажа арматурных каркасов и опалубки, показателей качества бетона конструкций всем нормируемым проектным показателям качества.

14.2 Контроль арматурных работ

14.2.1 Арматурные работы следует сопровождать записями в общем и (или) специальном журналах работ, отражающими последовательность осуществления работ, в том числе сроки и условия выполнения всех работ. Записи в журнал следует вносить с даты начала выполнения работ до даты фактического окончания выполнения работ. Формы общего и специального журналов работ и требования к их ведению приведены в [6].

14.2.2 Контроль арматурных работ включает следующее:

• входной контроль поставляемых материалов и изделий;
• операционный контроль технологического процесса;
• приемочный контроль арматурного каркаса (акты на освидетельствование скрытых работ и акты приемки).

14.2.3 Арматурные и закладные изделия контролируются в соответствии с требованиями ГОСТ 10922, ГОСТ 23279, ГОСТ 7566.

14.2.4 При операционном контроле проверяют каждый арматурный элемент, при приемочном контроле выполняют выборочную проверку. При выявлении недопустимых отклонений в ходе выборочного приемочного контроля назначают сплошной контроль. При выявлении отступлений от проекта принимают меры по устранению или согласованию с проектной организацией их допустимости.

Сварные соединения должны пройти обязательный приемочный контроль строительной лабораторией.

14.2.5 В процессе приемки арматурных изделий должны контролироваться маркировка, наличие следов коррозии, соответствие геометрических (линейных) размеров по ГОСТ 10922 и проектной документации.

14.2.6 Арматурные и закладные изделия, сварные соединения арматуры и закладных изделий, применяемые при возведении монолитных железобетонных конструкций, следует принимать по результатам визуального осмотра, измерений, механических испытаний и (или) ультразвукового контроля сварных соединений в соответствии с требованиями СП 70.13330 и ГОСТ 10922.

Армирование конструкций должно осуществляться в соответствии с проектной документацией и удовлетворять требованиям к максимальным допустимым отклонениям таблицы 5.10 СП 70.13330.2012.

14.2.7 При контроле перед бетонированием состояния арматурных каркасов и закладных изделий, а также сварных соединений следует визуально проверять каждое изделие на предмет отсутствия ржавчины, инея, наледи, загрязнения бетоном, окалины, следов масла. При наличии отслаивающейся ржавчины или сплошной поверхностной коррозии с толщиной продуктов коррозии более 300 мкм необходимо удаление продуктов коррозии механическим способом или с применением модификаторов ржавчины на щелочной основе.

14.2.8 Число и объем проверок при приемочном контроле должны отвечать требованиям пунктов 5.16.19 - 5.16.22 СП 70.13330.2012. Приемочный контроль выполненных сварных соединений арматуры должна выполнять строительная лаборатория, допущенная к осуществлению такой деятельности в порядке, установленном действующим законодательством Российской Федерации, в соответствии с требованиями ГОСТ 10922 и ГОСТ 14098.

14.2.9 Механические соединения арматуры (муфты, резьбовые соединения) контролируются по специально разработанным регламентам.

14.2.10 По результатам приемочного контроля составляются акты освидетельствования скрытых работ. Приемка армирования до получения результатов оценки качества сварных или механических соединений не разрешается.

14.3 Правила контроля качества опалубочных работ

14.3.1 Качество опалубочных работ, а также допустимая прочность бетона при распалубке должны соответствовать требованиям, приведенным в разделе 8 настоящего свода правил и таблице 5.11 СП 70.13330.2012.

14.3.2 Точность установки опалубки, а также допустимая прочность бетона при распалубке могут дополнительно оговариваться в ППР и отличаться от требований, изложенных в таблице 5.11 СП 70.13330.2012, при условии соответствующего обоснования обеспечения заданных показателей бетонных конструкций, удовлетворяющих требованиям, указанным в таблице 5.11 СП 70.13330.2012 и проектной документации.

14.3.3 Установка опалубки должна сопровождаться геодезическим контролем.

14.3.4 Все конструкции и их элементы, закрываемые в процессе последующего производства работ (подготовленные основания конструкций, арматура, закладные изделия и др.), а также правильность установки и закрепления опалубки и поддерживающих ее элементов должны быть приняты по акту.

14.4 Правила контроля и приемки бетонных смесей

14.4.1 Удобоукладываемость бетонной смеси для каждой партии определяется: не реже одного раза в смену у изготовителя в течение 15 мин после выгрузки бетонной смеси из смесителя, у потребителя - не позднее чем через 20 мин после доставки смеси.

В случае использования смеси в течение времени, превышающего значение сохраняемости, марка бетонной смеси должна дополнительно определяться непосредственно перед укладкой в целях принятия решения о возможности использования бетонной смеси по назначению. При невозможности использования бетонной смеси по назначению бетонная смесь возвращается заводу-изготовителю с заполнением соответствующего акта возврата по приложению Б.

14.4.2 Для бетонов классов по прочности B60 и выше (по ГОСТ 31914) контролируются технологические характеристики (по ГОСТ 10181):

• на пробе из первого автобетоносмесителя для каждой партии определяют все нормируемые технологические характеристики;
• на пробах, отобранных из последующих не менее чем четырех автобетоносмесителей, определяют удобоукладываемость и среднюю плотность бетонной смеси;
• в дальнейшем не реже чем из каждого десятого автобетоносмесителя осуществляется контроль удобоукладываемости бетонной смеси.

14.4.3 При входном контроле при поступлении бетонной смеси следует проводить контроль соответствия паспортных данных заданным проектным параметрам: класс по прочности на сжатие, марка водонепроницаемости, морозостойкости, водопоглощению и другим нормированным показателям.

14.4.4 Входной контроль морозостойкости бетона конструкций проводят по результатам определения морозостойкости бетона, которые должен представить поставщик бетонной смеси.

При необходимости контроля морозостойкости бетона в конструкциях определение морозостойкости бетона проводят по ГОСТ 10060, используя контрольные образцы, отобранные из конструкций, по ГОСТ 28570.

14.4.5 Входной контроль водонепроницаемости бетона конструкций проводят по результатам определения водонепроницаемости контрольных образцов бетона, которые должен представить поставщик бетонной смеси.

14.4.6 Контроль истираемости бетона конструкций проводят по ГОСТ 13087, используя контрольные образцы, отобранные из конструкций, по ГОСТ 28570.

14.4.7 Контроль других нормируемых показателей качества бетона проводят по действующим стандартам на методы испытаний этих показателей качества.

14.4.8 Пробы бетонной смеси следует отбирать в соответствии с ГОСТ 10181 и ГОСТ 18105 с учетом следующих требований для бетонов классов B60 и выше:

• отбор проб от первого объема поставки в размере 60 м3 - не менее 2;
• последующие поставки - не менее одной пробы с каждых 60 м3.

14.4.9 Определение показателей качества бетонной смеси следует проводить:

• по ГОСТ 10181 - удобоукладываемость (осадка конуса и расплыв конуса, жесткость и коэффициент уплотнения), расслаиваемость, средняя плотность и пористость, объем вовлеченного воздуха;
• ГОСТ 30459 - сохраняемость требуемых технологических свойств.

Температуру бетонной смеси измеряют термометром ценой деления 1 °C, погружая его в смесь на глубину не менее 5 см.

14.4.10 При производстве бетонных смесей, готовых к применению, на строительной площадке из сухих строительных смесей:

а) выбор сухой строительной смеси следует проводить в зависимости от области применения в соответствии с ГОСТ 31189, при этом не допускается смешивание сухих строительных смесей различных марок;

б) транспортирование, складирование, хранение сухих строительных смесей следует проводить в соответствии с ГОСТ 31357 и инструкцией производителя сухой строительной смеси;

в) не допускается введение каких-либо компонентов в состав бетонной смеси, готовой к применению, полученной из сухой строительной смеси, за исключением ввода крупного заполнителя в количестве не более 0,75 массы сухой растворной смеси в растворные напольные смеси по ГОСТ 31189 при соблюдении следующих условий:

• наибольшая крупность заполнителя не превышает половины толщины выполняемого бетонного слоя;
• крупный заполнитель должен соответствовать ГОСТ 26633 и вводиться в состав смеси в процессе ее приготовления;
• при приготовлении бетонной смеси, готовой к применению, объем замеса должен быть установлен из условия его выработки в течение времени, не превышающего значения сохранности подвижности бетонной смеси;
• не допускается применение сухих строительных смесей, срок хранения которых превысил гарантийный срок хранения, указанный производителем.

14.4.11 Контроль технологических показателей качества сухих строительных смесей, используемых для производства монолитных бетонных работ, проводят в соответствии с ГОСТ 31357.

14.5 Контроль качества бетона и бетонных работ

14.5.1 При выполнении операционного контроля бетонирования проверяют соответствие способов и режимов бетонирования, условий твердения бетона в конструкции предписанным в ППР.

14.5.2 Контроль качества бетона готовых монолитных конструкций следует выполнять в соответствии с разработанной контролирующей строительной лабораторией программой контроля качества, которая должна учитывать:

• наличие зафиксированных нарушений технологии укладки смеси в процессе бетонирования (вынужденные перерывы бетонирования, недостаточное уплотнение смеси в опалубке, попадание атмосферных осадков в бетонную смесь при укладке, сбои в технологии производства бетонной смеси на заводе-изготовителе и т.п.);
• возраст и условия твердения бетона контролируемых конструкций;
• возможность применения тех или иных методов неразрушающего или разрушающего контроля в данных условиях;
• объем и вид контролируемых конструкций, объединенных в партии или группы;
• выбор метода (схемы) статистической обработки получаемых результатов с учетом имеющихся градуировочных зависимостей, номенклатуры классов уложенного бетона и других факторов.

14.5.3 Контроль качества бетона по показателям прочности, морозостойкости, водонепроницаемости и истираемости проводят в соответствии с ГОСТ 10180, ГОСТ 22690, ГОСТ 17624, ГОСТ 18105, ГОСТ 10060, ГОСТ 12730.5, ГОСТ 13087.

При применении бетонов классов выше B60 для контроля качества бетона конструкций дополнительно следует руководствоваться требованиями ГОСТ 31914.

14.5.4 При приемке монолитных конструкций на строительной площадке контроль качества бетона должен осуществляться комплексным применением следующих методов испытаний и контроля:

• показателей качества бетона по прочности в конструкциях по ГОСТ 18105;
• морозостойкости по ГОСТ 10060;
• водонепроницаемости по ГОСТ 12730.5;
• истираемости по ГОСТ 13087;
• диффузионной проницаемости для углекислого газа по ГОСТ 31383. Показатели диффузионной проницаемости бетона приведены в таблице 1 ГОСТ Р 52804-2007.

14.5.5 В случае несоответствия бетона конструкций хотя бы одному из заданных параметров долговечности, приведенных в 14.5.4, необходимо с учетом достаточной обоснованности эффективности разработать комплекс мероприятий по выбору и технологии применения вторичной защиты конструкций.

14.5.6 Контроль качества затвердевших бетонов (из сухих смесей, фибробетона) следует проводить по показателям качества, нормируемым для применяемого бетона:

• прочности по ГОСТ 10180;
• водопоглощения по ГОСТ 12730.3, ГОСТ 5802;
• морозостойкости (кроме смесей для внутренних работ) по ГОСТ 10060, ГОСТ 31356;
• прочности сцепления с основанием (адгезия) по ГОСТ 31356;
• водонепроницаемости по ГОСТ 12730.5;
• истираемости по ГОСТ 13087;
• морозостойкости контактной зоны по ГОСТ 31356.

14.5.7 Для конструкций, работающих в условиях агрессивной среды, бетон конструкций должен отвечать требованиям ГОСТ 31384 и СП 28.13330.

14.5.8 Контроль и оценку прочности бетона при возведении и приемке конструкций следует проводить статистическими методами с учетом характеристик однородности бетона по прочности по ГОСТ 18105 с учетом требований ГОСТ 31914 для высокопрочных бетонов класса B60 и выше.

14.5.9 Приемка и оценка соответствия состоит в сравнении фактических свойств материалов и технологических процессов, полученных при контроле выполненных работ, с соответствующими нормируемыми показателями, предусмотренными в проектной и технологической документации объекта строительства.

14.5.10 Приемка и оценка соответствия выполненных бетонных работ требованиям проекта и нормативных документов осуществляется на основании результатов документированного входного, операционного и приемо-сдаточного контроля соответствия.

14.5.11 Оценку соответствия выполняют для всех нормируемых показателей, характеризующих свойства материалов, использованных для изготовления конструкций, технологические процессы производства и показатели качества изготовленных конструкций.

14.5.12 Оценку соответствия выполнения бетонных работ требованиям СП 70.13330 и раздела 15 настоящего свода правил проводят по исполнительной документации объекта строительства (журналы входного и операционного контроля, в том числе: общий журнал ведения строительных работ; журнал бетонных работ; журнал ухода за бетоном; акт освидетельствования скрытых бетонных работ; заключения по контролю и оценке прочности бетона в промежуточном и проектном возрасте; заключения о выполнении работ по антикоррозионной защите конструкций).

14.5.13 Основные контролируемые расчетные параметры при производстве бетонных работ в монолитном строительстве приведены в приложении Д.

14.6 Требования, предъявляемые к законченным конструкциям

14.6.1 Приемочным контролем устанавливают соответствие фактических показателей бетона конструкций нормируемым параметрам.

14.6.2 Геометрические параметры изготовленных монолитных конструкций должны удовлетворять требованиям СП 70.13330 по допускаемым отклонениям, а показатели прочности, морозостойкости и водонепроницаемости должны соответствовать проектным значениям.

14.6.3 Поверхности конструкций должны соответствовать классу поверхности, установленному в проекте. Размеры трещин, сколов бетона, раковин, местных наплывов, впадин и других дефектов на бетонных поверхностях не должны превышать значений, приведенных в приложении Х СП 70.13330.2012.

14.6.4 В монолитных несущих конструкциях предельно допустимая ширина раскрытия трещин устанавливается исходя из эстетических соображений, наличия требований к проницаемости конструкций, а также в зависимости от длительности действия нагрузки, условий эксплуатации, вида арматурной стали и ее склонности к развитию коррозии в трещине (с учетом СП 28.13330). Не допускаются трещины шириной раскрытия в соответствии с приложением Х СП 70.13330.2012.

15 Контроль и приемка конструкций

15.1 Контроль законченных конструкций или частей сооружений следует проводить на соответствие:

• наличия полного перечня исполнительной технической документации, касающейся качества входящих на строительную площадку материалов и изделий для выполнения монолитных работ, актов освидетельствования скрытых работ, документации с результатами контроля качества готовых бетонных и железобетонных конструкций;
• геометрических параметров и пространственного расположения проектным требованиям в пределах допусков;
• выполненных скрытых работ требованиям проекта на основании подписанных ответственными лицами актов освидетельствования скрытых работ и, при необходимости, выборочного инспекционного контроля;
• свойств бетона проектным требованиям по 14.4 и 14.5;
• применяемых в конструкции материалов, полуфабрикатов и изделий требованиям проектной документации по данным входного контроля технической документации по 14.6;
• качества рабочих швов бетонирования нормативным документам.

15.2 Сплошному контролю геометрических параметров подлежат:

• фундаменты зданий или сооружений;
• фундаменты под оборудование и их элементы (анкерные болты, закладные детали, технологические отверстия, колодцы и др.);
• поэтажно сетка колонн и геометрические параметры колонн и перекрытий каркасных зданий, вертикальных несущих конструкций, диафрагм жесткости;
• геометрические параметры лифтовой шахты;
• отметки консолей колонн;
• другие элементы, указанные в проектной документации.

При контроле геометрических параметров измерения следует проводить по ГОСТ 23616 с точностью +/- 1 мм при допуске до 10 мм и с точностью +/- 2 мм при допуске свыше 10 мм.

15.3 Результаты контроля законченных конструкций или частей сооружений следует оформлять составлением исполнительных схем по ГОСТ Р 51872, актом освидетельствования скрытых работ или актом освидетельствования ответственных конструкций. Формы актов приведены в [7].

15.4 Партия монолитных конструкций согласно ГОСТ 18105 подлежит приемке по прочности бетона, если фактический класс бетона Bф в каждой отдельной конструкции этой партии не ниже проектного класса бетона по прочности Bнорм:

Bф >= Bнорм, (15.1)

и частное значение прочности бетона конструкции не ниже значения проектного класса. Результаты определения фактического класса прочности бетона каждой конструкции должны быть приведены в журнале бетонных работ.

15.5 Дефектоскопия готовых монолитных бетонных и железобетонных конструкций

15.5.1 При несоблюдении правил ведения монолитных работ в конструкциях могут возникать дефекты, в том числе множественные, которые подлежат выявлению, анализу, систематизации и исправлению (при экономическом обосновании целесообразности ремонта).

15.5.2 Выявленные дефекты должны быть оценены по критериям устранимости согласно ГОСТ 15467. Методы устранения дефектов должны приниматься на основании их анализа и систематизации, отражаться в регламенте по устранению выявленных дефектов монолитных конструкций.

15.6 Выполнение ремонтных работ должно обеспечивать целостность ремонтируемых бетонных и железобетонных конструкций, способность воспринимать расчетные проектные нагрузки и воздействия.

Решение о необходимости усиления конструкций принимают на основании поверочного расчета.

15.7 Регламент по ремонтно-восстановительным мероприятиям должен включать:

• систематизацию и классификацию выявленных дефектов;
• оценку необходимости усиления конструкций, выполненную совместно с авторской проектной организацией;
• меры по обеспечению безопасности проведения ремонтных работ (переопирание ремонтируемых конструкций), инструктаж для персонала, которому поручено выполнение ремонтных мероприятий, перечень необходимого инструмента, материалов и оборудования, обеспечивающих эффективное выполнение работ;
• потребность в укрывном материале или создание необходимых благоприятных условий применения и твердения ремонтных составов;
• выбор технологии выполнения ремонта: расшивка и заделка; вскрытие и повторное бетонирование участков конструкции; торкретирование; инъектирование и т.п.;
• выбор материалов для ремонта;
• мероприятия по уходу за ремонтными участками;
• контроль качества отремонтированных участков конструкций.

При невозможности выполнения контроля качества ремонтных работ, подтверждающего эксплуатационную пригодность и надежность отремонтированных конструкций, следует выполнить натурные испытания отдельных несущих железобетонных и бетонных конструкций.

При невозможности или экономической нецелесообразности выполнения ремонтно-восстановительных работ разрабатывается проект демонтажа и повторного возведения отдельных существующих монолитных конструкций здания.

Отремонтированные или замененные конструкции должны быть приняты по актам авторским и техническим надзором строительной и проектной организации.

16 Инспекционный контроль

16.1 Инспекционный контроль может осуществляться по инициативе службы заказчика и службы генерального подрядчика строительства, а также территориальными органами исполнительной власти по осуществлению государственного строительного контроля (надзора). Правила инспекционного контроля могут быть использованы при проведении экспертного контроля.

16.2 Инспекционный контроль прочности бетона

16.2.1 Инспекционный контроль прочности бетона проводится в следующих основных случаях:

• в процессе строительства зданий и сооружений, когда подрядчик или независимая лаборатория ведет систематический статистический контроль прочности бетона по ГОСТ 18105, - схема А;
• после окончания строительства, при обследовании бетонных и железобетонных конструкций по ГОСТ 31937, - схема Б.

16.2.2 В случаях схемы А инспектор (представитель заказчика или строительного надзора) должен самостоятельно экспериментально определить прочность бетона в конструкции по правилам ГОСТ 18105, разрушающим (по ГОСТ 28570) или прямым методом неразрушающего контроля (по ГОСТ 22690), а затем:

• либо принять коэффициент вариации прочности бетона, который был рассчитан лабораторией для данной партии конструкции, в которую входит проверяемая конструкция, и определить фактический класс прочности бетона по формуле (11) ГОСТ 18105-2010 (схема А.1);
• либо самостоятельно экспериментально определить коэффициент вариации прочности в проверяемой конструкции (по схеме В ГОСТ 18105) и по этому коэффициенту рассчитать фактический класс прочности бетона по формуле (11) ГОСТ 18105-2010 (схема А.2).

Примечание - В случаях, когда при инспекционном контроле значение прочности бетона, определенной инспектором, совпадает (с отклонениями не более 10%) с прочностью бетона, которая была определена при приемке конструкции, а коэффициенты вариации не совпадают, следует принимать значение коэффициента вариации прочности бетона по данным приемочного контроля.

16.2.3 В случаях схемы Б определение и оценка прочности бетона могут выполняться либо по схеме случая (А), либо инспектор должен самостоятельно экспериментально определить прочность бетона в конструкции и оценить прочность без учета однородности прочности бетона по формуле (13) ГОСТ 18105-2010 (схема Б).

16.3 Инспекционный контроль марок бетона по морозостойкости, водонепроницаемости и истираемости следует выполнять по ГОСТ 10060, ГОСТ 12730.5, ГОСТ 13087.

16.4 Инспекционный контроль параметров армирования осуществляют методами либо неразрушающего контроля, либо разрушающего путем отбора и испытания контрольных образцов.

Приложение А

РЕКОМЕНДУЕМАЯ ПРОДОЛЖИТЕЛЬНОСТЬ ПЕРЕМЕШИВАНИЯ ФИБРОБЕТОННЫХ СМЕСЕЙ

Таблица А.1

Продолжительность перемешивания фибробетонных смесей

Приложение Б

ФОРМА АКТА ВОЗВРАТА БЕТОННОЙ СМЕСИ

АКТ возврата бетонной смеси

Место составления акта (город, поселок и т.д.) __________________ "_" _____________ 20 г.

Настоящий акт составлен в присутствии следующих лиц:

                 (фамилия, должность, предприятие)

                 (фамилия, должность, предприятие)

                 (фамилия, должность, предприятие)

Марка и номер автомобиля ______________________________________________

Грузоотправитель ______________________________________________________

Товарно-транспортная накладная N __________ от «_» __________ 20 г.

Наименование груза — бетонная смесь — ___________________________ \text{м}^{3} .

Описание обстоятельств, вызвавших составление акта: бетонная смесь, доставленная на строительную площадку в _______ ч _______ мин и проверенная в ____ ч ____ мин, имела подвижность (ОК) ___ см, температуру (Т) ____, °C, что не отвечает требованиям регламента, и не может быть принята для укладки в конструкцию.

Автомобиль возвращен или переадресован (ненужное зачеркнуть).

ПОДПИСИ

М.П.

Приложение В

СПОСОБЫ СТРОПОВКИ АРМАТУРЫ

Рисунок В.1 — Способы строповки плоской и рулонных сеток (а — г) и пространственного арматурного каркаса (д)

Приложение Г

МЕТОДЫ ЭЛЕКТРОТЕРМООБРАБОТКИ БЕТОНА И РАЦИОНАЛЬНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Таблица Г.1

Приложение Д

КОНТРОЛИРУЕМЫЕ РАСЧЕТНЫЕ ПАРАМЕТРЫ ПРИ ПРОИЗВОДСТВЕ БЕТОННЫХ РАБОТ В МОНОЛИТНОМ СТРОИТЕЛЬСТВЕ

Таблица Д.1

Приложение Е

СОВРЕМЕННЫЕ СПОСОБЫ ИНТЕНСИФИКАЦИИ ТВЕРДЕНИЯ МОНОЛИТНОГО БЕТОНА

Е.1 Выдерживание бетона в тепляках

Выделяют тепляки: объемные, местные и легкие.

Наиболее оптимальными являются тепляки, предназначенные для отдельных конструкций (местные) и легкие переносные брезентовые, пластмассовые или щитовые тепляки, которые могут быть повторно использованы.

Отопление тепляка начинается за несколько часов до начала бетонирования. На все время укладки и твердения бетона в тепляках поддерживается температура воздуха не ниже 5 °C на высоте 0,5 м от пола.

Для отопления применяют пар от постоянных или временных котельных, газо- и электрокалориферное отопление.

Е.2 Метод термоса

Метод термоса наиболее эффективен при бетонировании массивных и подземных сооружений. Суть метода заключается в том, что имеющая положительную температуру (обычно в пределах 15 °C — 30 °C) бетонная смесь укладывается в утепленную опалубку. В результате этого бетон конструкции набирает заданную прочность за счет начального теплосодержания и экзотермического тепловыделения цемента за время остывания до 0 °C. Начальное теплосодержание 1 м3 нагретой на 1 °C бетонной смеси составляет

Q_{\delta} = c_{\text{б}}\rho\Delta t = 1,05 \cdot 2400 \cdot 1 = 2520\text{кДж}/(\text{м}^{3} \cdot \text{С}),

где cб — удельная теплоемкость бетона, кДж/(кг·°C);

\rho — плотность бетона, кг/м3.

Это же количество теплоты необходимо внести в 1 м3 бетона для нагрева на 1 °C независимо от вида и метода передачи ему энергии. Расчет термосного выдерживания бетона проводят с учетом геометрических параметров конструкции, теплофизических и термохимических характеристик бетона и условий теплообмена конструкций с окружающей средой на основе уравнения теплового баланса. Конечной целью расчета является определение продолжительности остывания конструкции и средней температуры бетона, которая достигнута за это время.

Расчет термосного остывания выполняют по формуле

\delta_{\text{о}} = (\text{с}_{\text{б}}\gamma_{\text{б}}t_{\text{н}} + \text{ЦЭ})/[KM_{\text{п}}(t_{\text{ср}} - t_{\text{в}})],

где cб и \gamma_{\text{б}} — удельная теплоемкость и плотность бетона соответственно;

tн — температура бетона после укладки;

Ц — расход цемента на 1 м3;

Э — удельное тепловыделение цемента;

K — коэффициент теплопередачи опалубки;

Mп — модуль поверхности конструкции;

tв — температура воздуха;

tср — средняя температура за период остывания бетона, определяемая по формуле

tср = tн/(1,03 + 0,181Mп + 0,06tн).

Эффективность метода термоса повышается при его комбинированном использовании с добавками-ускорителями, электроразогревом и т.д.

Е.3 Электропрогрев смеси

Электропрогрев смеси достигается путем включения бетона как сопротивления в цепь переменного тока промышленной частоты с помощью металлических электродов (пластинчатые, полосовые, стержневые, струнные и т.д.). Количество теплоты, выделяемой при прохождении тока через бетонную смесь, вычисляют по формуле

Q = 3600I2RT,

где Q — количество теплоты, выделяемой при прохождении тока, кДж;

I — сила тока, А;

R — сопротивление прогреваемого бетона, Ом;

T — время прохождения тока, ч.

В период времени, в котором происходит растворение щелочей и минералов цементного клинкера, сопротивление бетона уменьшается, соответственно тепло выделяется больше. Благодаря растворенным веществам токопроводящие свойства жидкой фазы возрастают, т.е. носят электролитический характер. В дальнейшем при твердении бетона его удельное сопротивление начинает возрастать. При достижении бетоном 50% — 60% прочности от проектной сопротивление его возрастает в несколько раз и поддержание в нем температуры на заданном уровне может быть обеспечено только значительным повышением напряжения.

Е.4 Термоактивные опалубки

Термоактивные опалубки представляют собой многослойные конструкции, оснащенные нагревательными элементами и утеплителем. Нагревательные элементы бывают: проволочные, трубчатые, стержневые, ленточные, сетчатые, текстильные, углеродно-волокнистые, а также используются электронагреватели, греющие провода и кабеля, а также токопроводящие покрытия, имеющие минимальную адгезию с поверхностью бетона. В термоактивных опалубках осуществляется непосредственная теплопередача от греющих поверхностей к прогреваемому бетону. Распространение тепла в самом бетоне конструкции осуществляется преимущественно путем теплопроводности.

Е.5 Обогрев термоактивными гибкими покрытиями

Термоактивное гибкое покрытие (ТАГП) — легкое, гибкое устройство с углеродными ленточными нагревателями или греющими проводами, обеспечивающими нагрев до 50 °C. Основой покрытия является стеклохолст, к которому крепят нагреватели. Для теплоизоляции применяют штапельное стекловолокно с экранированием слоем из фольги. В качестве гидроизоляции используют прорезиненную ткань.

Наиболее эффективно применение ТАГП при возведении плит перекрытий и покрытий, устройстве подготовок под полы, а также ТАГП, снабженных датчиками температуры с выводом показателей на пульт управления. Это позволяет оперативно контролировать режим прогрева.

Е.6 Индукционный прогрев

Индукционный прогрев бетона основан на преобразовании энергии переменного магнитного поля в арматуре или стальной опалубке в тепловую, которая передается благодаря теплопроводности бетону.

Е.7 Обогрев инфракрасными лучами

При обогреве инфракрасными лучами используют способность инфракрасных лучей поглощаться телом и трансформироваться в тепловую энергию, что повышает теплосодержание этого тела.

Теплота от источника инфракрасных лучей к нагреваемому телу передается мгновенно, без участия какого-либо переносчика теплоты. Поглощаясь поверхностями облучения, инфракрасные лучи превращаются в тепловую энергию. Для бетонных работ в качестве генераторов инфракрасного излучения применяют трубчатые металлические и кварцевые излучатели. Для создания направленного лучистого потока излучатели заключают в плоские или параболические рефлекторы (обычно из алюминия).

Е.8 Прогрев бетона греющими проводами (рисунки Е.1 - Е.3)

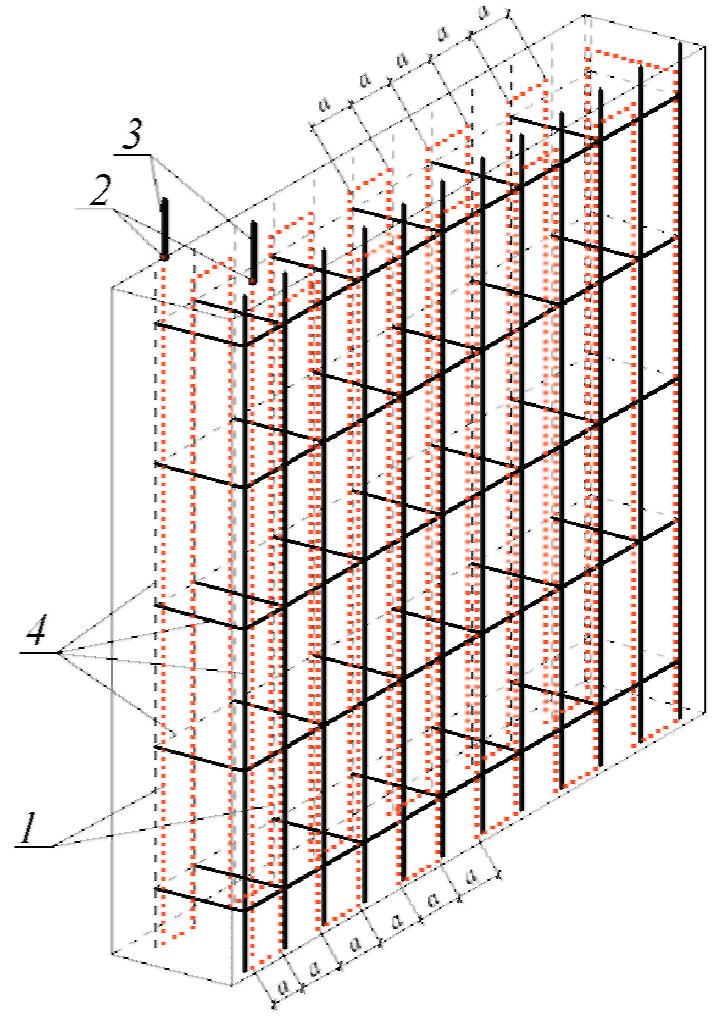

1 — греющий провод; 2 — соединение греющего провода с коммутационным; 3 — коммутационные провода; 4 — арматура; a — шаг между ветвями греющего провода

Рисунок Е.1 — Схема раскладки греющего провода при возведении стены

1 — арматура; 2 — греющий провод, установленный по сторонам каркаса; 3 — выпуски греющего провода для подключения к коммутационным проводам

Рисунок Е.2 — Схема раскладки греющего провода в балке

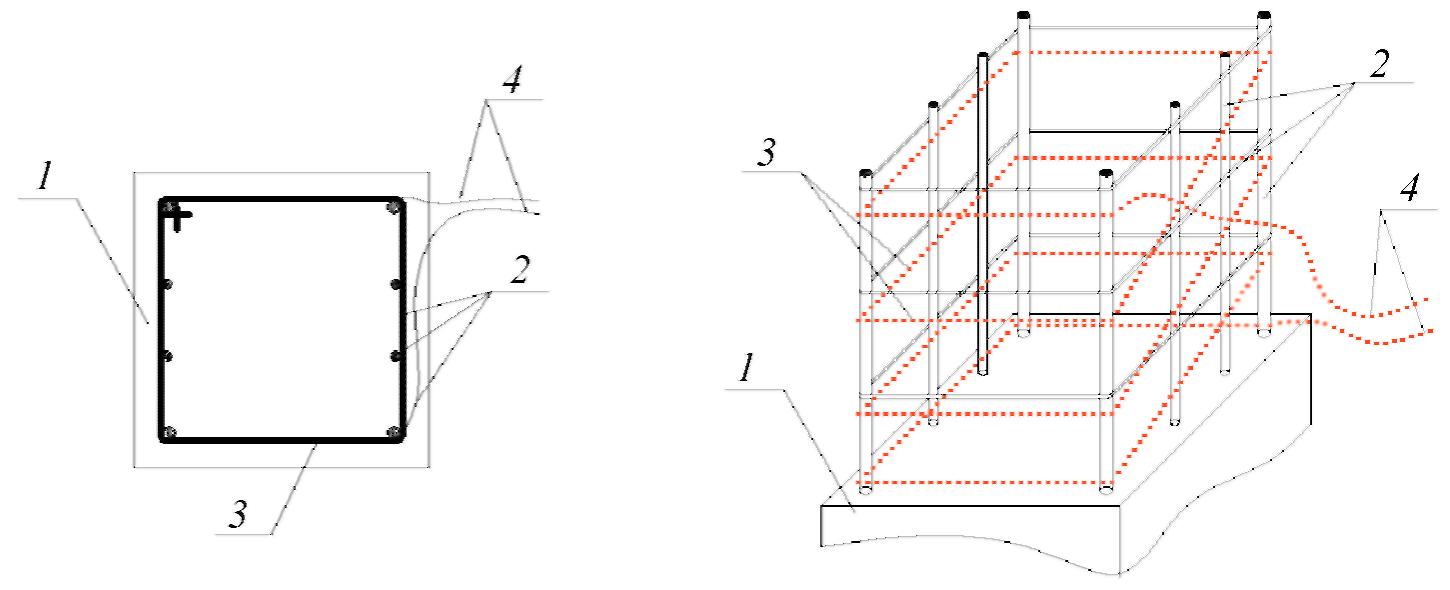

1 — фундамент; 2 — арматура; 3 — греющий провод; 4 — выпуски греющего провода для подключения к питающим электрическим проводам (места подключения должны находиться в бетоне)

Рисунок Е.3 — Схема установки греющего провода в колонне

Применение тонкого (диаметр 1,1 — 1,4 мм) стального изолированного провода, обладающего меньшей металлоемкостью, эффективно, так как все тепло, выделяемое греющим проводом, поступает непосредственно в тело бетона. Греющий провод перед бетонированием устанавливается по арматурным каркасам прогреваемой конструкции и после прогрева остается в бетоне.

Применение полимерного греющего провода позволяет использовать напряжение 110 — 120 В.

Потери тепла в окружающую среду минимальные.

Е.9 Предварительный электроразогрев бетонных смесей

Сущность данного метода заключается в предварительном (до укладки) разогреве в течение 5 — 15 мин электрическим током промышленной частоты бетонных смесей, укладке и уплотнении их и последующем выдерживании (обычно методом термоса) бетона.

Электроразогрев бетонной смеси осуществляется циклично и непрерывно. Непрерывный электроразогрев может осуществляться с одновременным воздействием на бетонную смесь вибрации.

Е.10 Использование солнечной энергии для интенсификации твердения монолитного бетона

При возведении бетонных и монолитных железобетонных конструкций энергия солнца может быть применена следующими способами: прямой нагрев солнечной радиацией, аккумулирование ее в энергоемких материалах, входящих в состав бетонной смеси или являющихся составной частью гелиотехнического устройства, и др.

Наиболее эффективным устройством, работающим по принципу парникового эффекта, является образование вокруг бетонной конструкции замкнутого пространства в виде ограждения из полимерных пленок. Их можно укладывать на поверхность свежеуложенного бетона монолитных конструкций, дорог, оросительных каналов, аэродромных покрытий, площадок промышленных предприятий и т.д.

БИБЛИОГРАФИЯ
