ГОСТ Р 52086-2003. Государственный стандарт Российской Федерации. Опалубка. Термины и определения

от 22 мая 2003 г. № 42

СХЕМАТИЧЕСКИЕ ИЗОБРАЖЕНИЯ НЕКОТОРЫХ ТИПОВ ОПАЛУБКИ

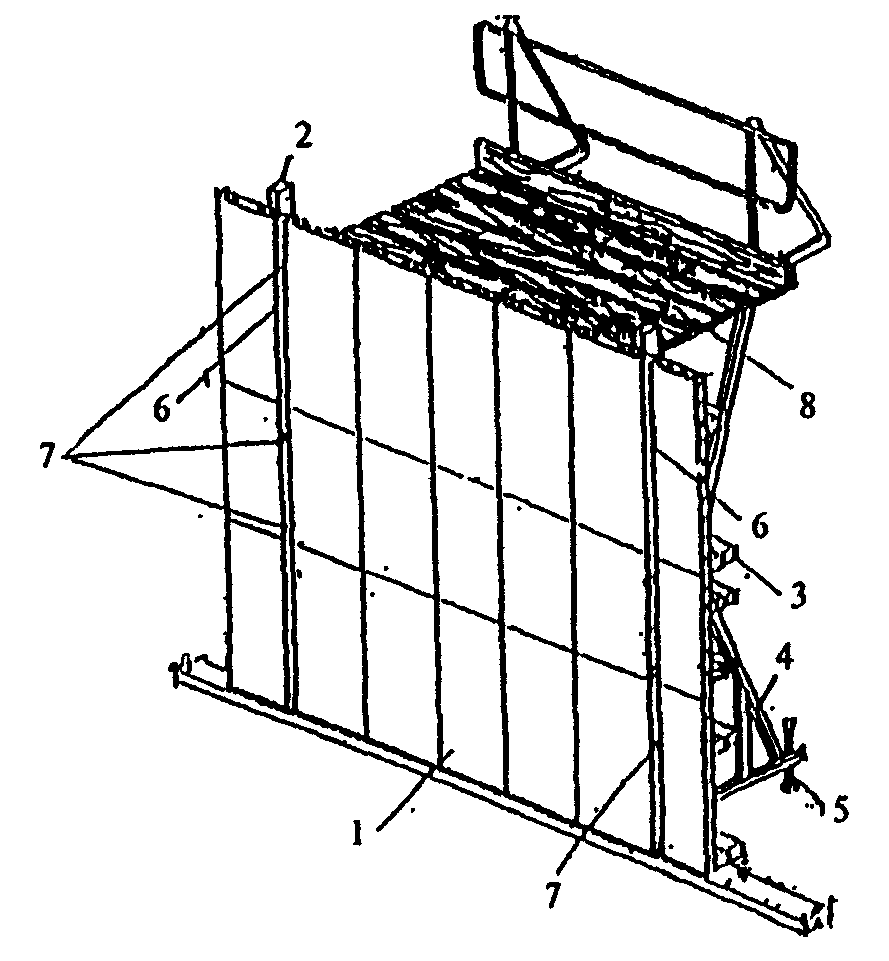

1 — щит; 2 — вертикальная балка; 3 — схватка; 4 — подкос;
5 — домкрат; 6 — вставка; 7 — отверстие для пропуска стяжки;
8 — подмости для бетонирования

Рисунок А.1. Мелкощитовая модульная опалубка стен

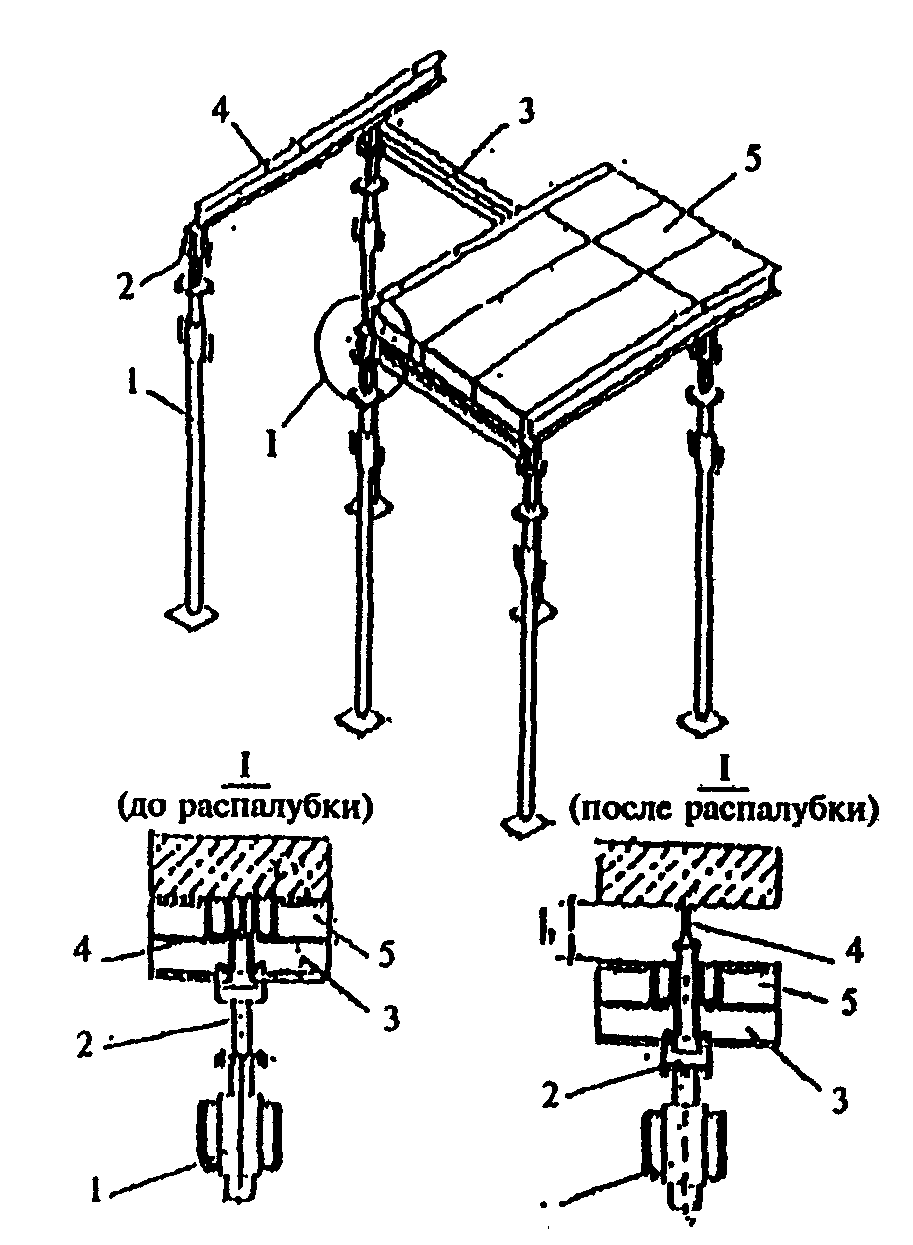

1 — стойка телескопическая; 2 — падающая головка; 3 — балка;
4 — промежуточная опора, остающаяся на бетоне после распалубки
(балка, как на рисунке или опора в виде пластины); 5 — щит

Рисунок А.2. Мелкощитовая модульная опалубка перекрытий
(с падающей головкой)

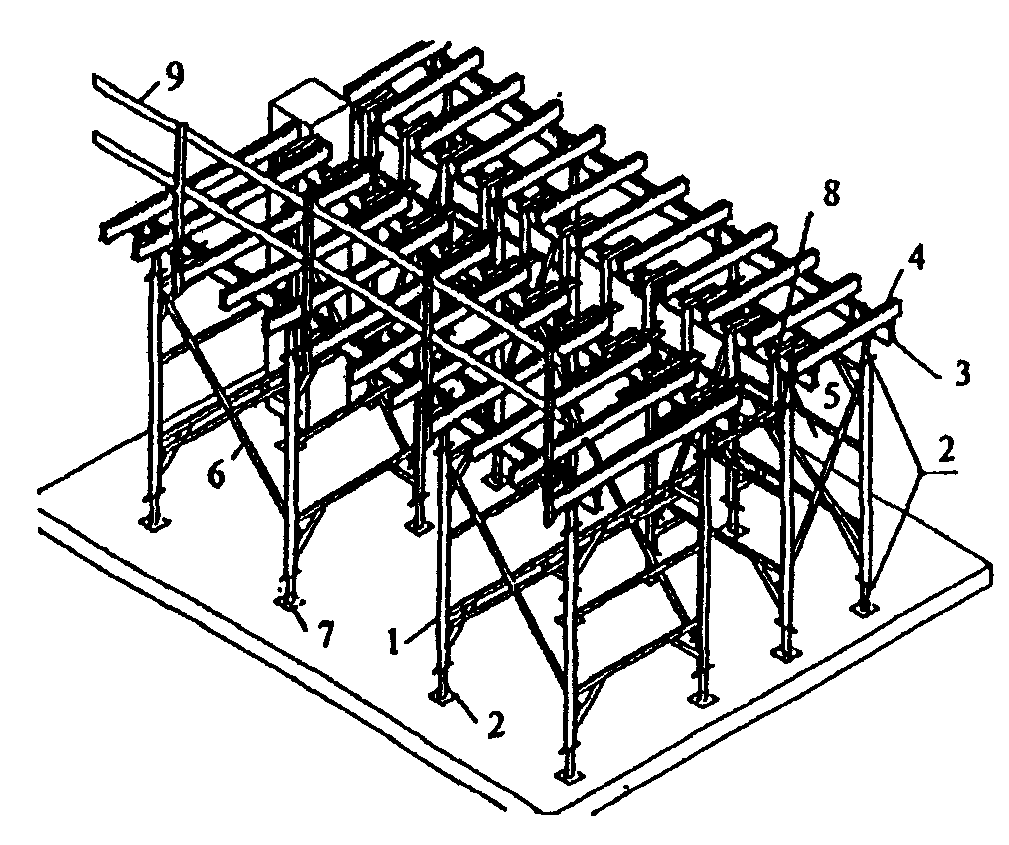

1 — рама; 2 — домкрат; 3 — продольная балка; 4 — поперечная балка;
5 — опора балки (вилка); 6 — крестовая связь; 7 — основание рамы;
8 — струбцина балки; 9 — ограждение

Рисунок А.3. Мелкощитовая разборная опалубка перекрытий

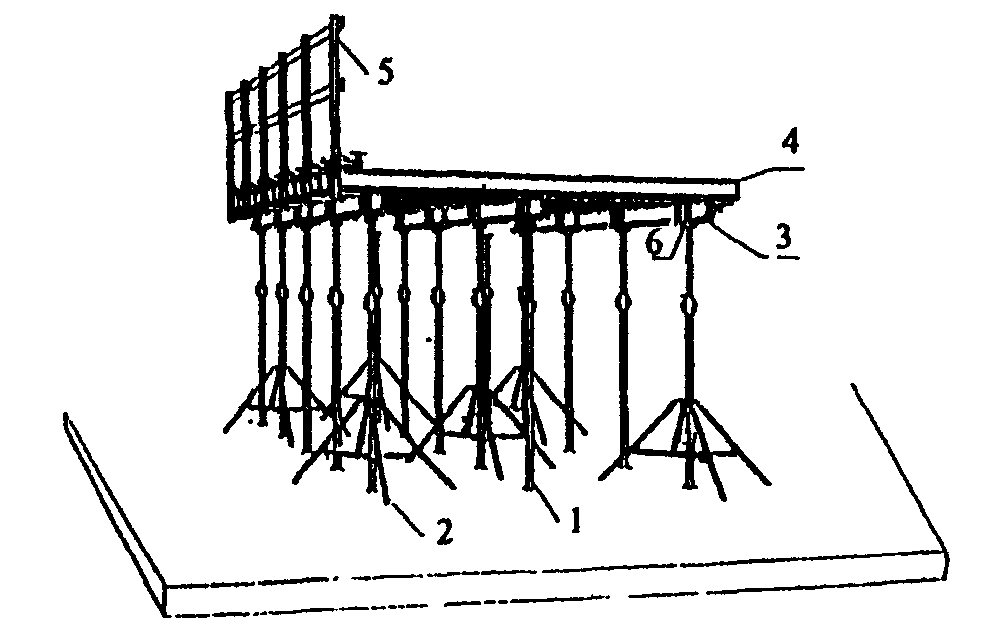

1 — стойка телескопическая; 2 — тренога; 3 — продольная балка;
4 — поперечная балка; 5 — ограждение; 6 — опора балки (вилка)

Рисунок А.4. Мелкощитовая разборная опалубка перекрытий
(на стойках)

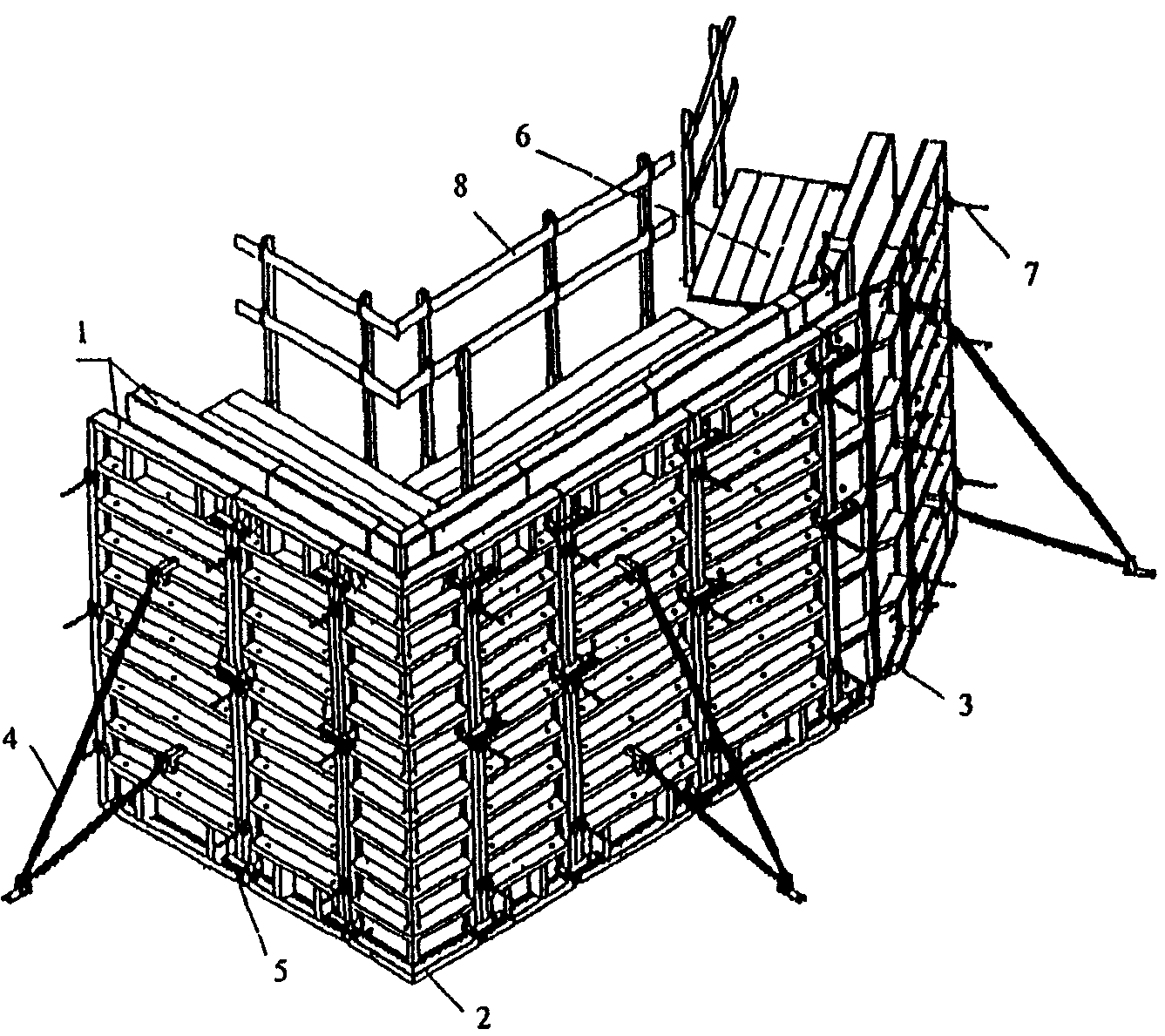

1 — щит; 2 — угловой щит; 3 — шарнирный угловой щит; 4 — подкос;
5 — замок соединения щитов; 6 — подмости для бетонирования;
7 — стяжка; 8 — ограждение

Рисунок А.5. Крупнощитовая модульная опалубка стен

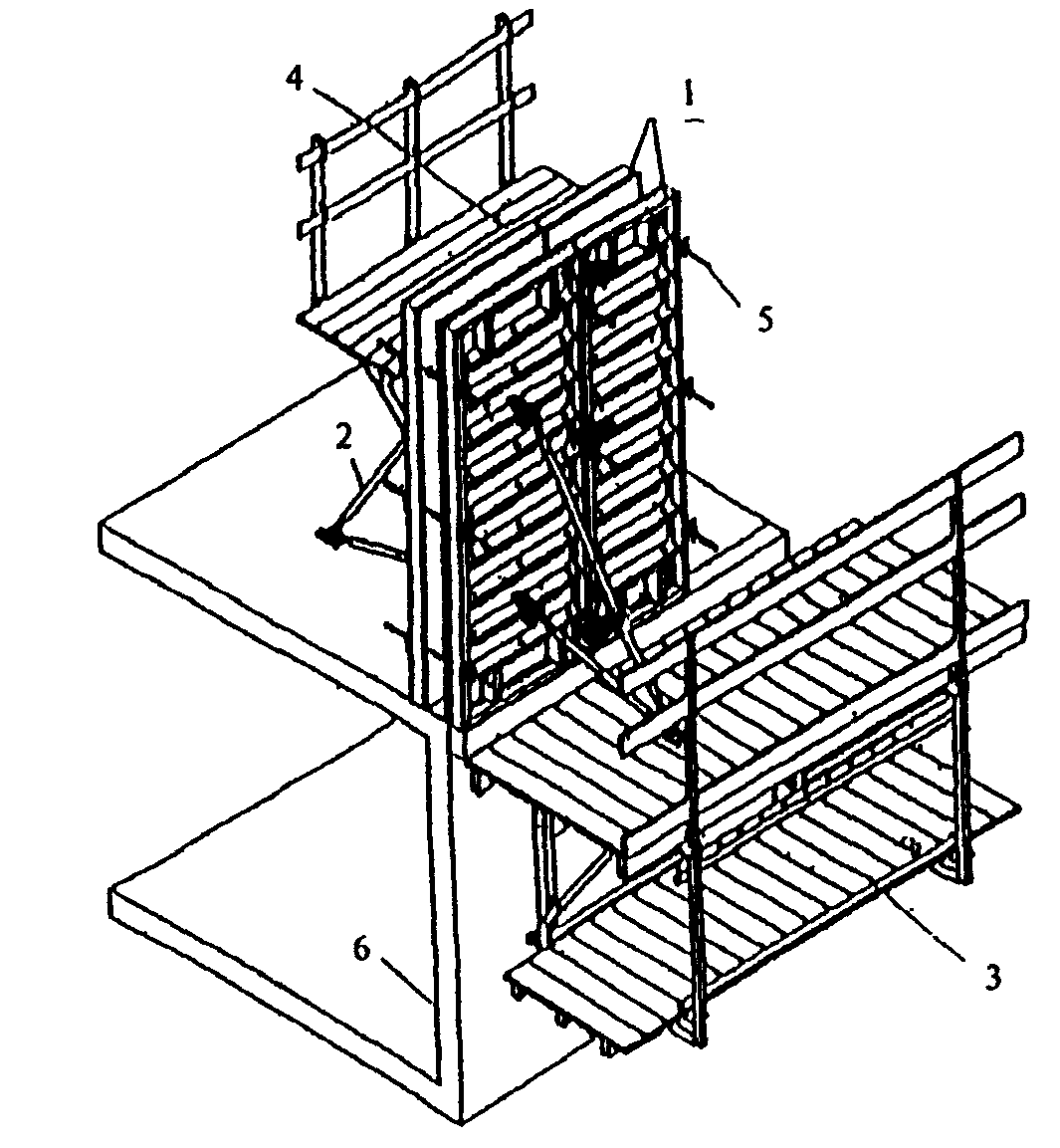

1 — щит; 2 — подкос; 3 — наружные подмости; 4 — подмости для
бетонирования; 5 — стяжка; 6 — стена нижележащего этажа

Рисунок А.6. Крупнощитовая модульная опалубка стен
(с наружными подмостями для бетонирования наружной,
фасадной, торцевой стены)

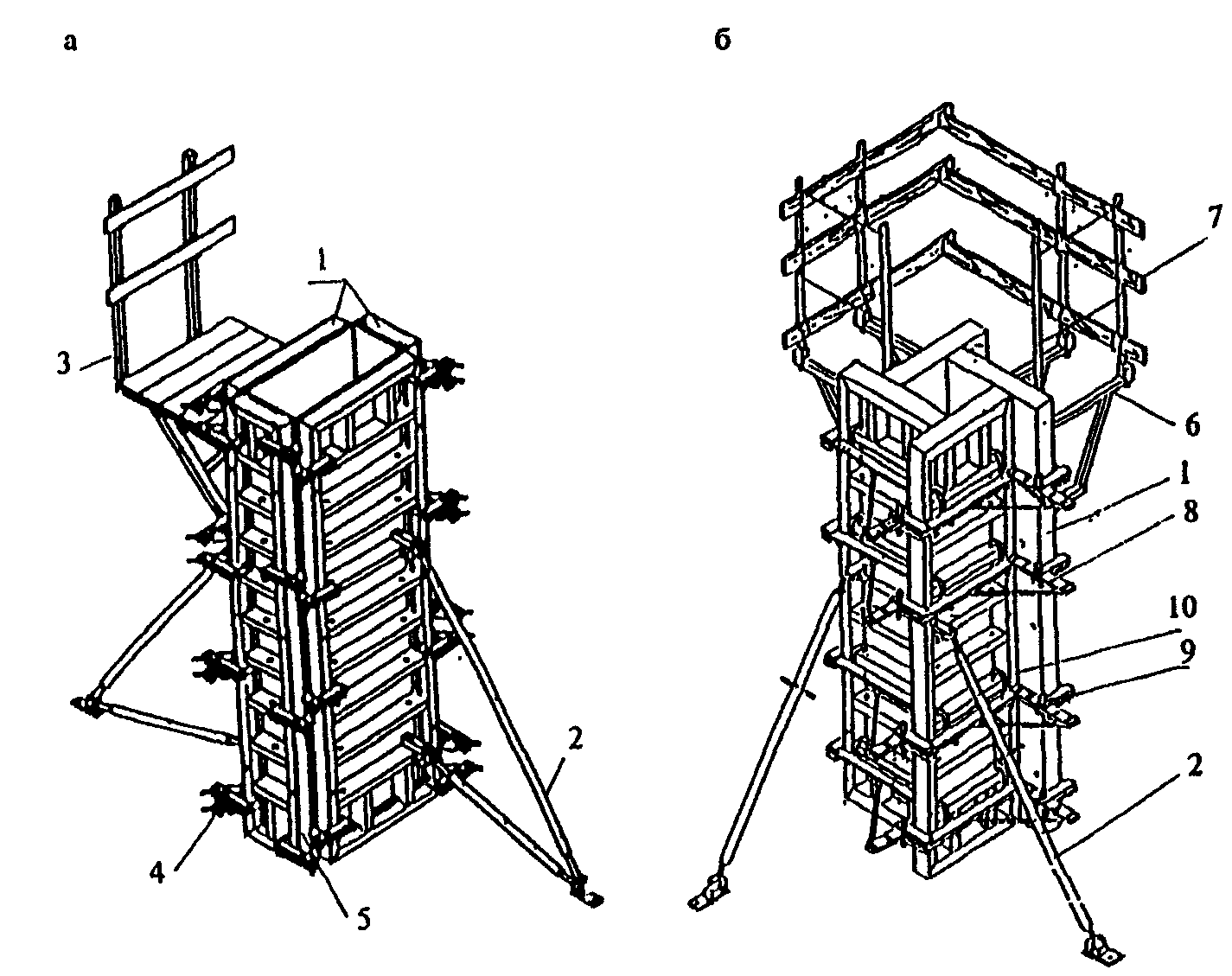

а) опалубка колонн (на замках) <*>;

б) опалубка колонн (на хомутах)

1 — щит; 2 — подкос; 3 — подмости для бетонирования; 4 — замок;
5 — угольник; 6 — кронштейн подмостей; 7 — ограждение; 8 — хомут;
9 — замок; 10 — петля для удержания хомутов

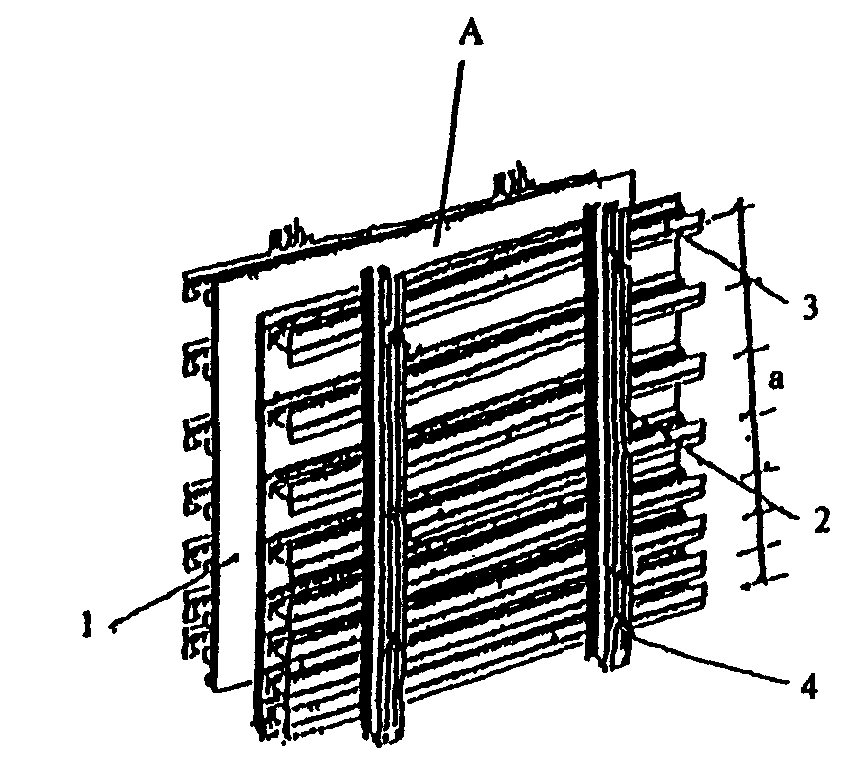

А — панель: 1 — съемная палуба; 2 — вертикальная балка;
3 — горизонтальная балка; 4-стяжка

2. Сечение балок показано условно.

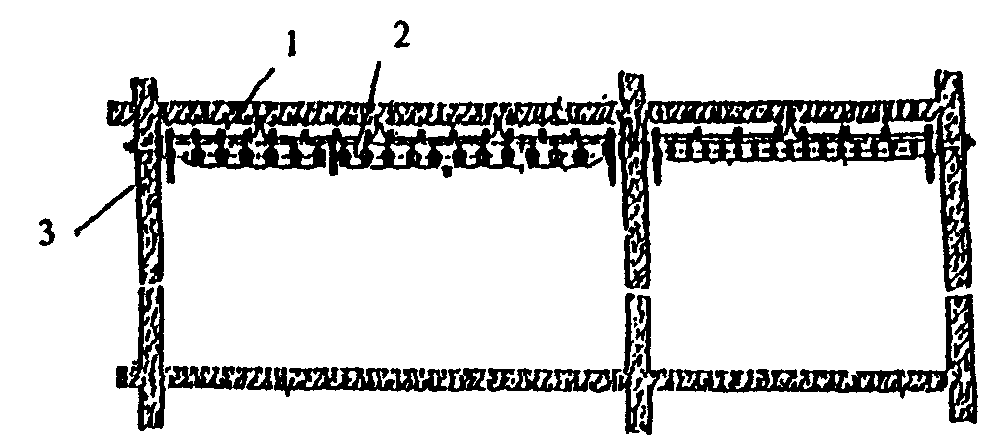

1 — опалубка перекрытий (выкатываемая); 2 — балка;
3 — опора с домкратом

Рисунок А.9. Крупнощитовая разборная опалубка перекрытий
(выкатываемая)

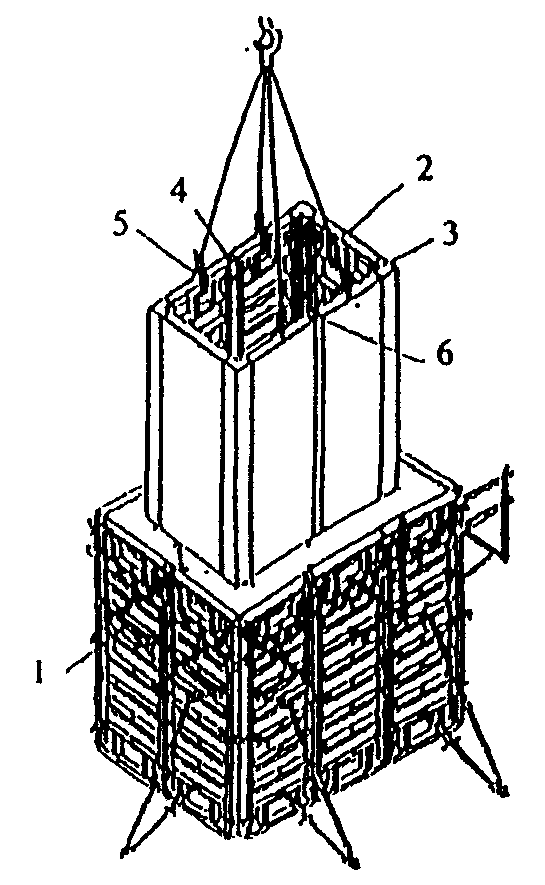

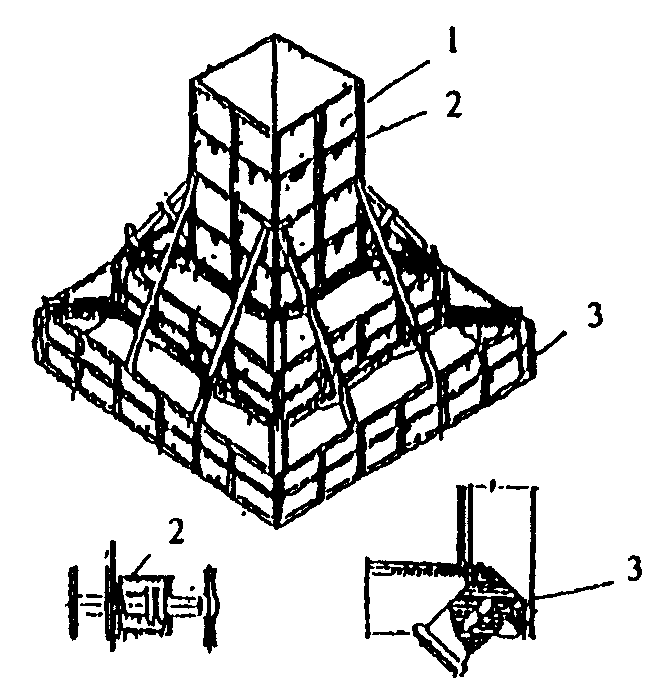

1 — панель; 2 — отжимное устройство; 3 — замок

Рисунок А.10. Блочная опалубка внешнего контура (блок-форма)
разъемная фундаментов

1 — щит внешнего контура; 2 — щит внутреннего контура;
3 — щит угловой внутренний; 4 — замок; 5 — захват; 6 — вставка

Рисунок А.11. Блочная опалубка внутреннего контура разъемная

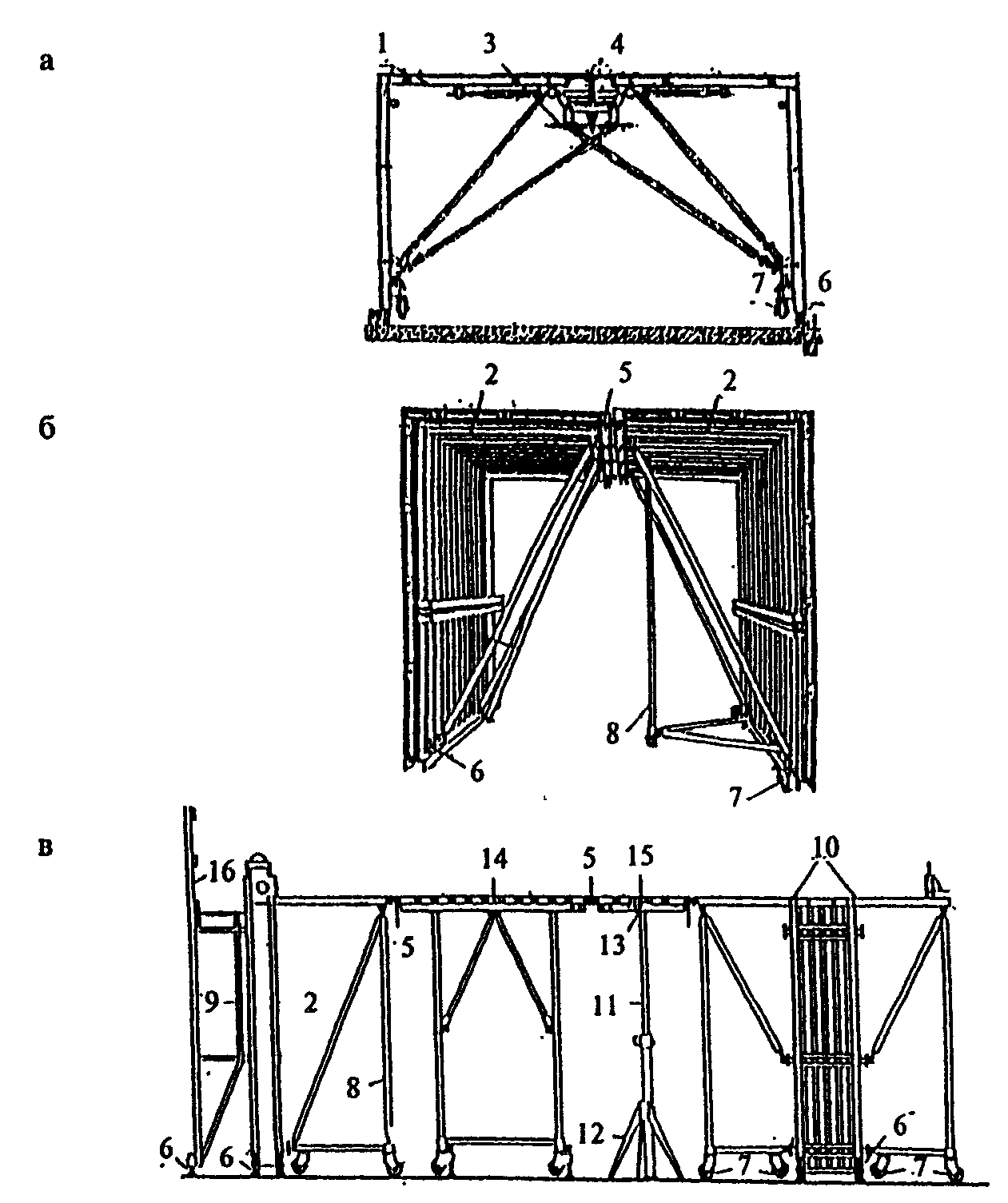

а) П-образная опалубка; б) Г-образная опалубка;

в) универсальная 1 — П-образные секции;
2 — Г-образные полусекции; 3 — распалубочный механизм;
4 — центральная вставка; 5 — стыковочный узел;
6 — домкрат; 7 — ролики; 8 — откидные монтажные опоры;
9 — щит (блок) наружной (внутренней) опалубки;
10 — Г-образные секции; 11 — стойка;
12 — тренога; 13 — опора стойки (вилка);
14 — стол опалубки перекрытий;
15 — щит опалубки перекрытий; 16 — подмости

Рисунок А.12. Объемно-переставная опалубка

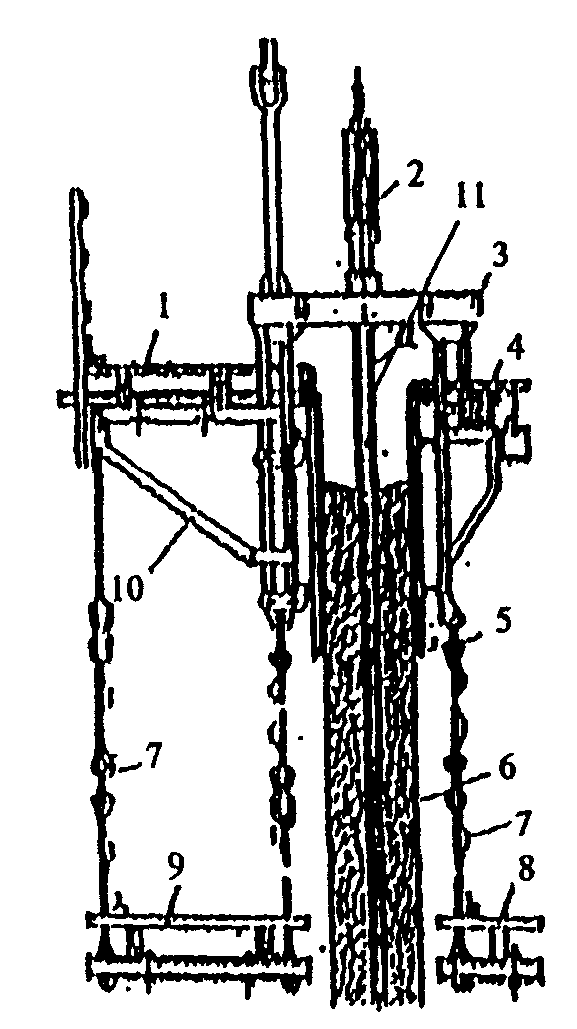

1 — козырек; 2 — гидродомкрат с регулятором горизонтальности;
3 — домкратная рама; 4 — рабочий пол;
5 — щит; 6 — домкратный стержень; 7 — подвески подмостей;
8 — внутренние подмости;
9 — наружные подмости; 10 — кронштейн козырька;

Рисунок А.13. Скользящая опалубка

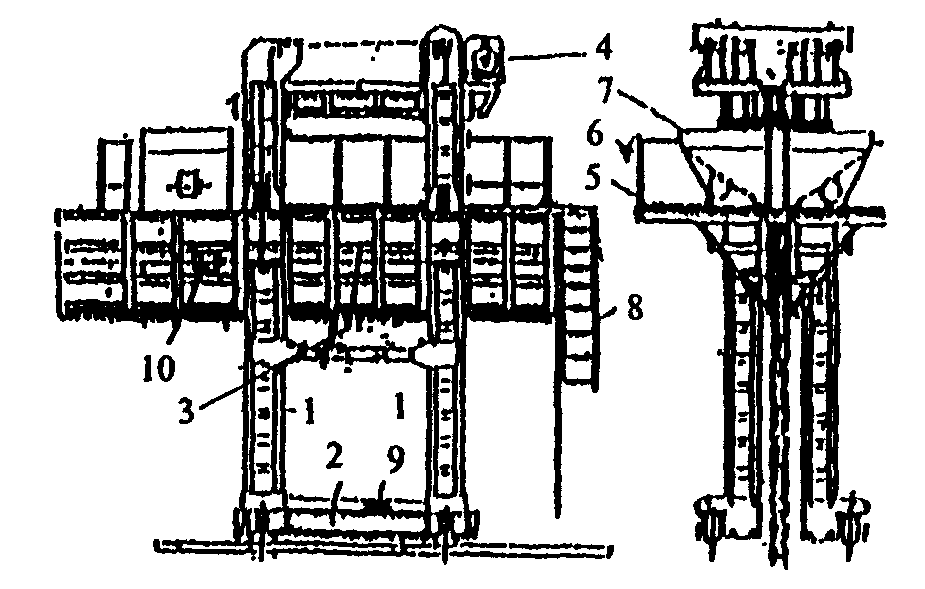

1 — стойка тележки; 2 — тележка; 3 — щит;
4 — устройство подъема щитов; 5 — подмости для бетонирования;
6 — ограждение; 7 — бункеры для бетонной смеси;
8 — лестница; 9 — привод горизонтального перемещения;
10 — вибратор

Рисунок А.14. Горизонтально-перемещаемая катучая опалубка

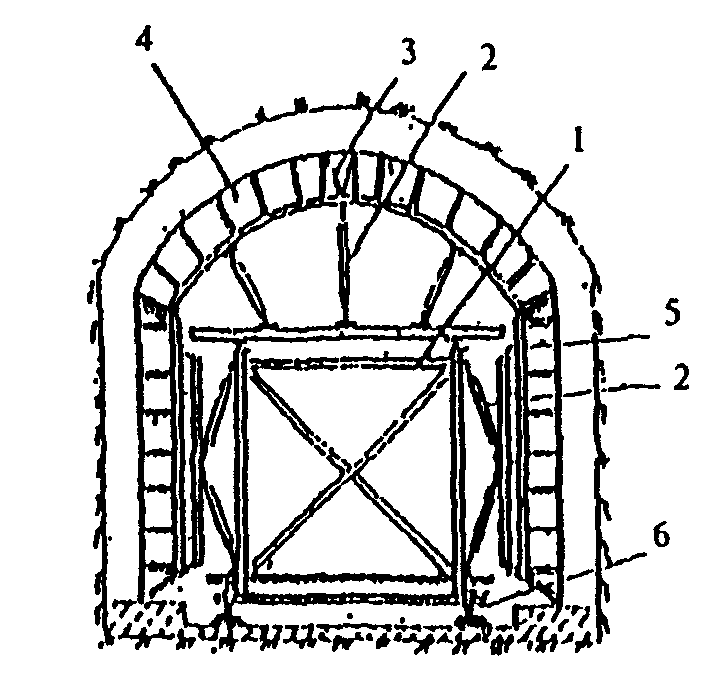

1 — опорная рама; 2 — домкрат (механический, гидравлический);
3 — вставка; 4 — щит свода; 5 — щит стены;
6 — направляющие рамы

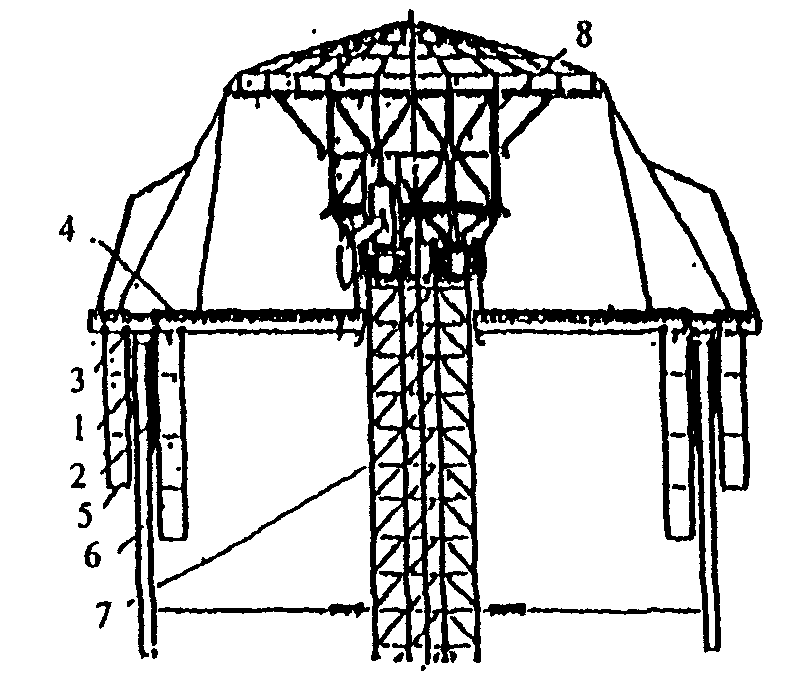

1 — щит наружной опалубки; 2 — щит внутренней опалубки;
3 — механизм радиального перемещения; 4 — рабочий пол;
5 — наружные подмости; 6 — внутренние подмости;
7 — шахтный подъемник; 8 — подъемная головка

Рисунок А.16. Подъемно-переставная опалубка с шахтным
подъемником

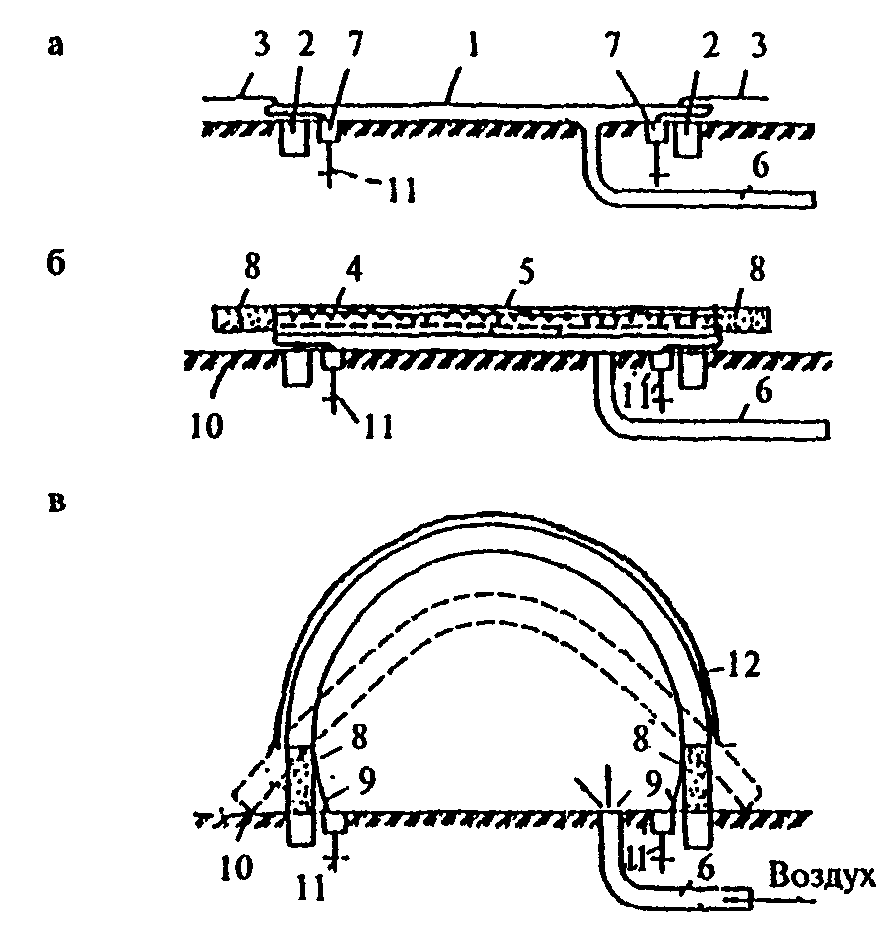

1 — пневмоопалубка; 2 — фундамент;
3 — открылки; 4 — спиральная арматура; 5 — бетонная смесь;
6 — трубопровод для нагнетания воздуха;
7 — опорные трубы; 8 — участки свода (стены),
бетонируемые заранее; 9 — участки пневмоопалубки,
не соприкасающиеся с бетоном; 10 — фундамент;
11 — анкеры; 12 — натяжная внешняя оболочка

Рисунок А.17. Пневматическая подъемная опалубка сводов

а) подготовленная опалубка;

б) опалубка с уложенной бетонной смесью;

в) поднятая опалубка

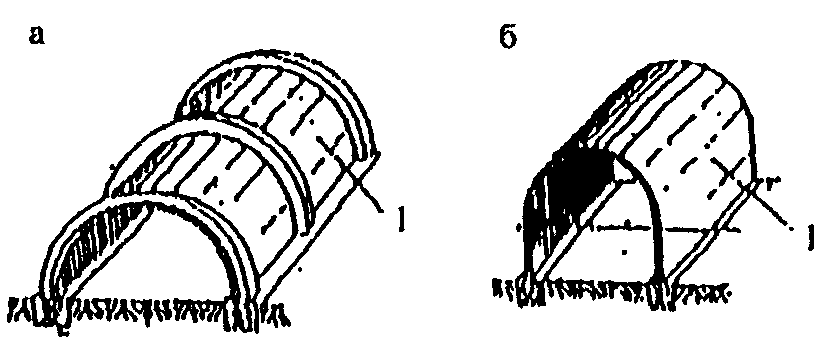

а) ребристый цилиндрический свод;

б) гладкая цилиндрическая сводчатая оболочка
с вертикальными стенами

Рисунок А.18. Пневматическая стационарная опалубка оболочек

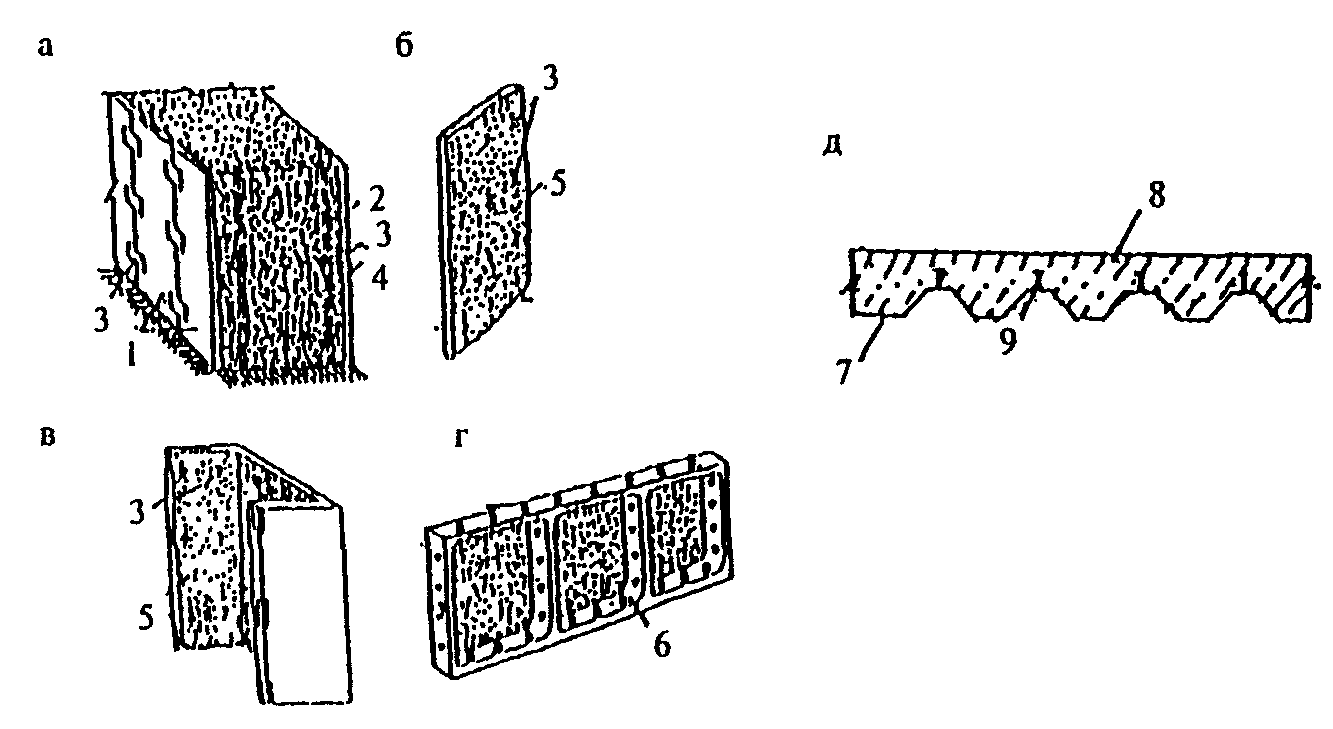

а) общий вид опалубки;

б) опалубочные плиты;

в) профильные плиты;

г) ребристые плиты;

д) профнастил в качестве несъемной опалубки,
в том числе перекрытий

1 — опалубочная плита; 2 — бетон; 3 — выпуски;
4 — армокаркас; 5 — активная внутренняя поверхность
с повышенным сцеплением бетона; 6 — ребро;
7 — профнастил; 8 — перекрытие; 9 — анкер

Рисунок А.19. Несъемная опалубка
