ГОСТ 23279-2012. Межгосударственный стандарт. Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия

(введен в действие Приказом Росстандарта от 29.11.2012 № 1306-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 23279-78"]:::rst
  n1["ГОСТ 23279-85"]:::rst
  click n1 "https://bukva.ai/docs/gost-23279-85" "ГОСТ 23279-85. Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия (введен Постановлением Госстроя СССР от 28.11.1984 N 194)"
  n2["ГОСТ 23279-2012"]:::doc
  click n2 "https://bukva.ai/docs/gost-23279-2012" "ГОСТ 23279-2012. Межгосударственный стандарт. Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия (введен в действие Приказом Росстандарта "
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

structures and products. General specifications

МКС 91.190

Дата введения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Российской инженерной академией

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение В к протоколу от 4 июня 2012 г. № 40)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. № 1306-ст межгосударственный стандарт ГОСТ 23279-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2013 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт распространяется на сварные плоские и рулонные сетки (далее — сетки), изготовляемые на предприятиях строительной индустрии из арматурной стали диаметрами от 3 до 40 мм включительно, с расположением стержней в двух взаимно перпендикулярных направлениях и предназначенные для армирования сборных и монолитных железобетонных конструкций и изделий.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 5781 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия

ГОСТ 6727 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

3 Классификация

3.1 Сетки подразделяют:

3.3 По расположению рабочей арматуры сетки подразделяют на:

4 Типы, основные параметры и размеры

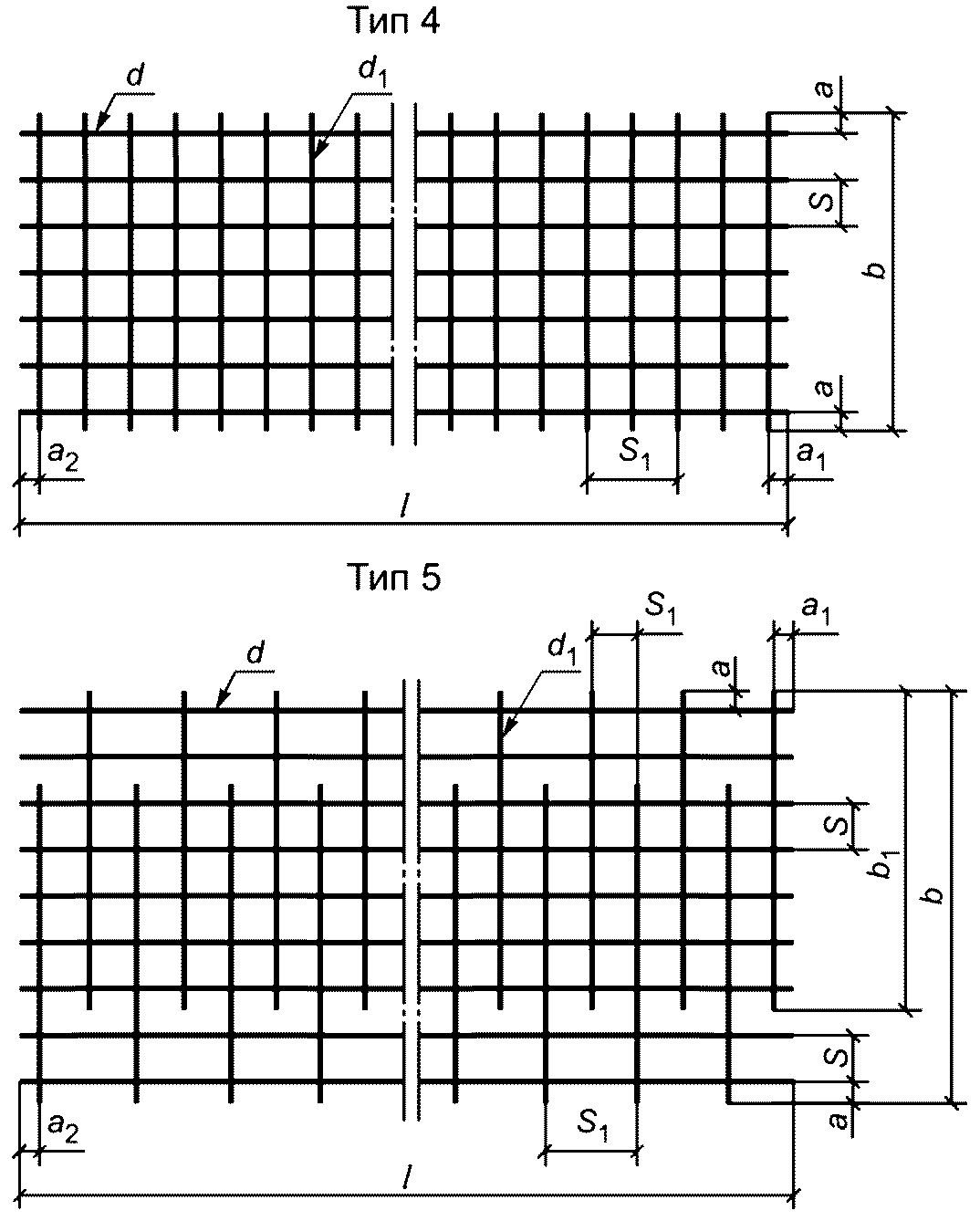

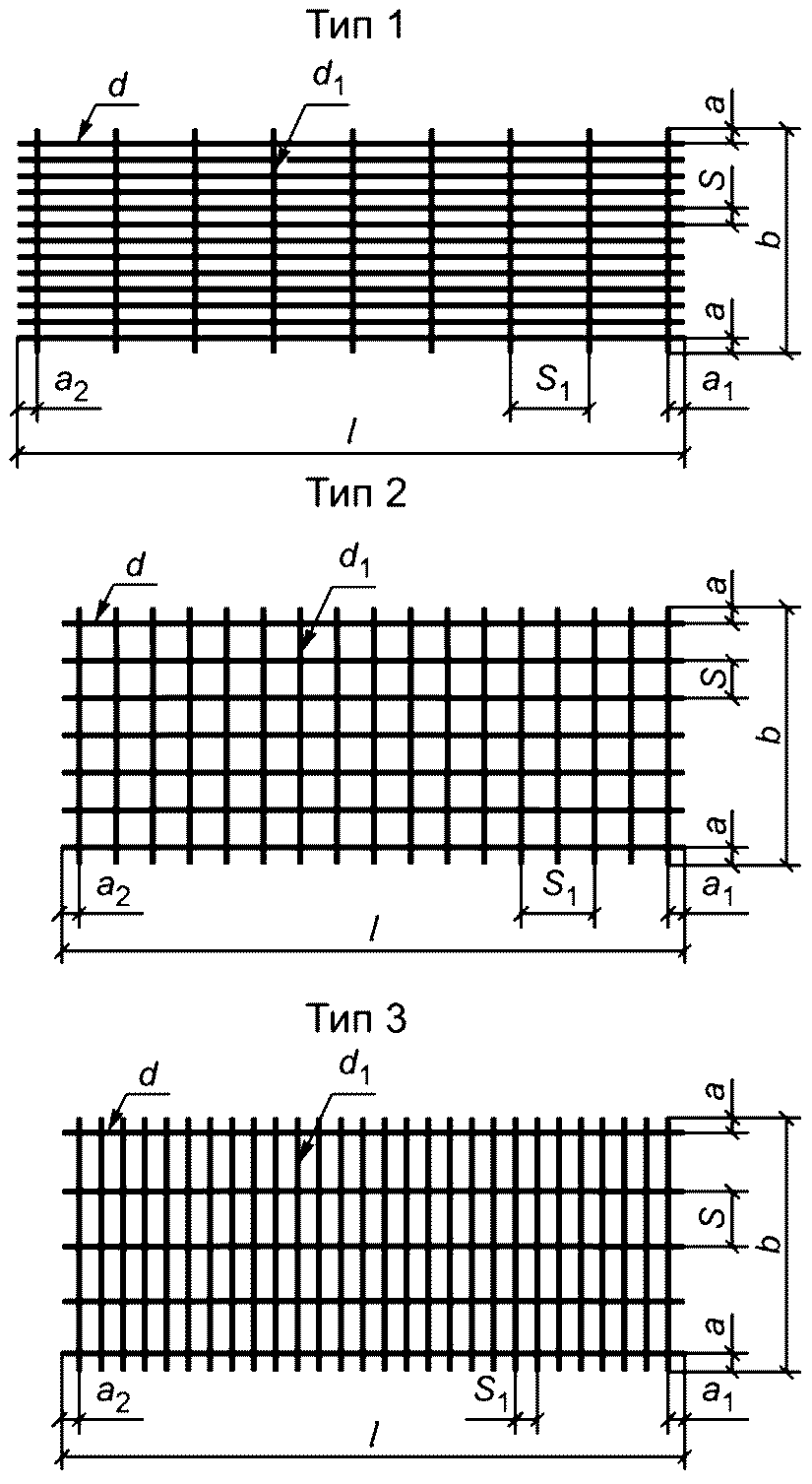

4.1 Сетки изготовляют следующих типов (см. рисунки 1 и 2):

4.2 Сетки изготовляют плоскими или рулонными.

4.4 Сетки изготовляют с квадратными или прямоугольными ячейками.

4.7 Основные параметры сеток приведены в таблице 1.

4.8.1 В тяжелых сетках типа 1 для поперечных стержней у края сетки допускается применение доборного шага 100; 200 и 300 мм.

4.8.2 В легких сетках, помимо основного шага стержней в продольном направлении, допускается применение доборного шага у краев сетки, а также в месте ее резки.

Доборный шаг продольных стержней принимают от 50 мм до размера основного шага, кратным 10 мм у края сетки и кратным 50 мм в месте резки сетки.

Доборный шаг поперечных стержней принимают от 50 до 250 мм кратным 10 мм.

4.9 Размеры выпусков продольных и поперечных стержней следует принимать равными или кратными 25 мм в соответствии с указанными в таблице 1.

В легких сетках, изготовляемых в одну полосу, размеры выпусков продольных стержней допускается принимать от 25 до 200 мм кратными 5 мм, а размеры выпусков поперечных стержней — равными 15; 20 и 30 мм, а также от 25 до 100 мм кратными 25 мм.

4.10 Сетки обозначают марками следующей структуры

xC \frac{d}{d_{1}} b \times l ,

где x — обозначение типа сетки (см. 2.1);

C — обозначение наименования сварной сетки (с добавлением для рулонных сеток индекса p-Cp);

d, d_{1} — диаметры продольных и поперечных стержней соответственно с указанием класса арматурной стали;

b, l — ширина и длина сетки, см, соответственно.

В обозначении марки сетки дополнительно приводят:

• для легких сеток, а также тяжелых сеток типа 3 с основным шагом продольных стержней 400 мм после диаметра стержней (через тире) — значение шага стержней в миллиметрах;
• для сеток с доборным шагом — над чертой или под чертой соответственно значения доборного шага продольных или поперечных стержней в миллиметрах (в скобках).

Для сеток с размерами выпусков поперечных и продольных стержней, отличающимися от 25 мм, обозначение марки сетки после обозначения длины сетки дополняют следующим обозначением:

\frac{a_{1} + a_{2}}{a} ,

где a_{1} , a_{2} — значения выпусков продольных стержней (при a_{1} = a_{2} приводят только одно значение), мм;

a — значение выпусков поперечных стержней, мм.

Примеры условных обозначений:

• тяжелой сетки типа 1 с продольными стержнями из арматурной стали класса A500C диаметром 25 мм, с шагом 200 мм и с поперечными стержнями из арматурной стали класса A500C диаметром 10 мм, с шагом 600 мм, шириной 2050 мм и длиной 6650 мм, с выпусками продольных и поперечных стержней 25 мм:

1C \frac{10A500C}{10A500C} 205 \times 665 ;

• плоской легкой сетки типа 4 с продольными стержнями из арматурной стали класса A500C диаметром 10 мм и поперечными стержнями из арматурной стали B500C диаметром 5 мм, с шагом продольных и поперечных стержней 100 мм, шириной 2550 мм и длиной 6050 мм, с выпусками продольных и поперечных стержней 25 мм:

4C \frac{10A500C}{5B500C - 100} 255 \times 605 ;

• рулонной сетки типа 5 с продольными и поперечными стержнями из арматурной стали класса B500C диаметром 5 мм, с основным шагом продольных стержней 200 мм и доборным — 100 мм, с шагом поперечных стержней 150 мм, шириной 2340 мм и длиной 120000 мм, с выпусками продольных стержней 125 и 175 мм, с выпусками поперечных стержней 20 мм:

4Cp \frac{5B500C - 200(100)}{5B500C - 150} 234 \times 1200 \frac{125 + 175}{20} .

5 Технические требования

5.1 Сетки следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам и технологической документации, утвержденной в установленном порядке.

5.2 В качестве рабочей арматуры в тяжелых сетках следует применять стержневую арматурную сталь классов A500C, A600C и A400 (А-III) диаметром 10 — 40 мм.

При технико-экономических обоснованиях в качестве рабочей арматуры допускается применение стержневой горячекатаной арматурной стали класса A240 (А-I) диаметром 10 — 32 мм.

5.3 В качестве распределительной арматуры в тяжелых сетках типа 1 применяют арматурную сталь классов A400 (А-III), A500C, B500C и A600C диаметрами 6 — 16 мм, в сетках типа 3 — арматурную сталь классов A400 (А-III), A500C, B500C и A600C диаметром 10 — 16 мм и A240 (А-I) диаметром 6 — 16 мм.

5.4 Легкие сетки следует изготовлять из арматурной стали класса B500C диаметром 4 — 5 мм, арматурной проволоки класса Bp-I диаметром 3 — 5 мм и стержневой арматурной стали классов A400 (А-III), A500C, B500C и A240 (А-I) диаметром 6 — 10 мм.

В качестве распределительной арматуры допускается применять арматурную сталь класса B500C диаметром 4 — 5 мм и арматурную проволоку класса B-I диаметром 3 — 5 мм.

5.5 Марки арматурной стали для изготовления сеток должны соответствовать маркам, установленным проектной документацией (согласно требованиям строительных норм и правил на проектирование бетонных и железобетонных конструкций в зависимости от условий эксплуатации конструкций), указанным в заказе на изготовление сеток.

5.6 Арматурная сталь должна соответствовать требованиям:

• стержневая арматурная сталь классов A400 (А-III) и A240 (А-I) - ГОСТ 5781;
• стержневая арматурная сталь классов A500C и B500C — действующих нормативных документов <*>;
• стержневая арматурная сталь класса A600C — действующих нормативных документов;
• арматурная проволока классов Bp-I и B-I - ГОСТ 6727.

<*> В Российской Федерации на арматурную сталь классов A500C и B500C действует ГОСТ Р 52544.

5.7 Крестообразные соединения стержней в сетках следует осуществлять контактной точечной сваркой в соответствии с ГОСТ 14098.

Режимы сварки должны соответствовать требованиям действующих нормативных документов.

5.8 В сетках с рабочей арматурой из гладкой стержневой арматурной стали класса A240 (А-I) должны быть сварены все пересечения стержней.

В сетках с рабочей арматурой периодического профиля (стержневой и проволочной) допускается сварка пересечений стержней через одно или через два пересечения в шахматном порядке, если в рабочих чертежах отсутствуют специальные указания. Два крайних стержня в сетках должны быть сварены во всех пересечениях.

В арматурной сетке допускается наличие не более двух несваренных пересечений стержней на площади 1 м2 сетки из числа пересечений, подлежащих сварке.

5.9 Разрывное усилие или временное сопротивление разрыву стержней в местах сварки при испытании на растяжение (ослабленные в местах пересечений и стыков) должно быть не ниже требуемого по ГОСТ 10922.

5.10 Требования к прочности сварных соединений стержней на срез — по ГОСТ 10922.

Если к сварным соединениям стержней из арматурной стали периодического профиля, расположенных в двух или одном направлении, не предъявляют требования равнопрочности по ГОСТ 10922, то браковочная нагрузка при испытании на срез должна составлять не менее 30% разрывного усилия арматурной проволоки или временного сопротивления разрыву арматурной стали меньшего диаметра.

5.11 Крестообразные соединения стержней сеток не должны разрушаться от ударных воздействий при свободном сбрасывании сеток с высоты 1 м.

5.12 Стыковые соединения стержневой арматурной стали следует осуществлять контактной стыковой сваркой по ГОСТ 14098.

Режимы сварки — по действующим нормативным документам.

Рабочая арматура на длине стержня 6 м не должна иметь более двух, а на длине стержня 12 м — более трех стыковых соединений.

Стыковые соединения стержней одного направления в пределах шага арматуры в другом направлении допускаются не менее чем через три стержня.

5.13 Значения относительной осадки в крестообразных соединениях стержней (в долях меньшего диаметра свариваемых стержней) должны быть для арматурной стали классов A240 (А-I), A400 (А-III), B500C, A500C и A600C от 0,2 до 0,5.

5.14 Значения действительных отклонений геометрических параметров сеток не должны превышать предельных, указанных в ГОСТ 10922.

5.15 Продольные и поперечные стержни в сетках должны быть прямолинейными.

Значения действительных отклонений от прямолинейности стержней не должны превышать 6 мм на длине стержня 1 м.

6 Правила приемки

6.1 Сетки принимают партиями в соответствии с требованиями ГОСТ 10922 и настоящего стандарта.

6.2 В каждой отобранной от партии сетке или рулоне дополнительно проверяют:

• размеры выпусков;
• прямолинейность стержней;
• величину осадки стержней.

6.3 При получении неудовлетворительных результатов проверки хотя бы по одному из показателей проводят повторную проверку на удвоенной выборке. Результаты повторной проверки распространяют на всю партию.

Если при повторной проверке хотя бы одна сетка не соответствует требованиям ГОСТ 10922 и настоящего стандарта, все сетки подлежат поштучной приемке.

7 Методы контроля

7.1 Методы контроля и испытаний сеток должны соответствовать установленным ГОСТ 10922 и настоящим стандартом.

7.2 Ширину и длину плоских сеток, шаг продольных и поперечных стержней, размеры выпусков, прямолинейность стержня и разницу в длине диагоналей, а также ширину рулонной сетки, шаг продольных и поперечных ее стержней, размеры выпусков и прямолинейность поперечных стержней проверяют рулеткой по ГОСТ 7502 или металлической линейкой по ГОСТ 427.

7.3 Крестообразные соединения на ударное воздействие проверяют на постах изготовления и пакетирования сеток свободным сбрасыванием сеток с высоты 1 м на бетонное основание или металлические подкладки.

8 Маркировка, транспортирование и хранение

8.1 Плоские сетки должны быть связаны в пакеты. Масса пакета не должна превышать 3 т.

8.2 Пакет сеток должен быть связан мягкой проволокой не менее чем в четырех, а рулон сетки — не менее чем в трех местах.

8.3 К каждому пакету и рулону сеток должно быть прикреплено не менее двух металлических или фанерных бирок, на которых указывают:

• наименование или товарный знак предприятия-изготовителя;
• условное обозначение сеток по 4.10;
• число сеток в пакете;
• массу пакета или рулона, т;
• номер партии и дату изготовления.

Бирки должны прикрепляться с разных сторон пакета и рулона.

8.4 Каждая партия сеток, поставляемых специализированными предприятиями арматурных изделий, должна сопровождаться документом о качестве, в котором указывают:

• наименование и адрес предприятия-изготовителя;
• номер и дату выдачи документа;
• номер партии;
• наименование изделий с указанием их марок и числа в партии;
• дату изготовления.

Документ должен быть подписан работником, ответственным за технический контроль предприятия-изготовителя.

8.5 Сетки следует транспортировать в горизонтальном положении.

При погрузке, транспортировании и разгрузке сеток должны соблюдаться меры, обеспечивающие их сохранность от повреждения. Способы выполнения погрузочно-разгрузочных работ должны соответствовать правилам техники безопасности, предусмотренным в строительстве.

8.6 Сетки должны храниться в крытом помещении. Пакеты сеток следует хранить отдельно по маркам в штабелях высотой не более 2 м. Рулоны сеток складируют не более чем в три яруса. При складировании сеток между штабелями должен быть обеспечен свободный проход шириной не менее 0,5 м.

8.7 При хранении и транспортировании каждый пакет должен опираться на деревянные подкладки и прокладки толщиной не менее 30 мм.

Подкладки под сетки следует укладывать по плотному, тщательно выровненному основанию. При хранении сеток в штабелях прокладки между пакетами по высоте штабеля должны быть расположены по вертикали одна над другой.
