ГОСТ 14098-2014. Межгосударственный стандарт. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры

(введен в действие Приказом Росстандарта от 22.10.2014 № 1374-ст)

(ред. от 18.04.2019)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 14098-68"]:::rst
  n1["ГОСТ 19292-73"]:::rst
  n2["ГОСТ 19293-73"]:::rst
  n3["ГОСТ 14098-85"]:::rst
  n4["ГОСТ 14098-91"]:::rst
  click n4 "https://bukva.ai/docs/gost-14098-91" "ГОСТ 14098-91. Государственный стандарт Союза ССР. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры (утв. и введен в действие"
  n5["ГОСТ 14098-2014"]:::doc
  click n5 "https://bukva.ai/docs/gost-14098-2014" "ГОСТ 14098-2014. Межгосударственный стандарт. Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры (введен в действие Приказом Ро"
  n4 --> n5
  n3 --> n4
  n1 --> n3
  n0 --> n3
  n2 --> n3
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ТИПЫ, КОНСТРУКЦИИ И РАЗМЕРЫ

Welded joints of reinforcement and inserts for reinforced concrete structures. Types, constructions and dimensions

ГОСТ 14098-2014

1. Разработан Научно-исследовательским институтом бетона и железобетона им. А.А. Гвоздева ОАО «НИЦ „Строительство“.»

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2014 г. 70-П).

4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2014 г. № 1374-ст межгосударственный стандарт ГОСТ 14098-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2015 г.

5. Взамен ГОСТ 14098-91.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт распространяется на сварные соединения стержневой и проволочной арматуры, сварные соединения стержневой арматуры с листовым и фасонным прокатом, выполняемые при изготовлении арматурных и закладных изделий железобетонных конструкций, а также при монтаже сборных и возведении монолитных железобетонных конструкций.

Стандарт устанавливает типы, конструкцию и размеры указанных соединений, выполняемых контактной и дуговой сваркой.

Стандарт не распространяется на сварные соединения закладных изделий, не имеющих анкерных стержней из арматурной стали.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

Ссылка исключена с 1 сентября 2019 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 18.04.2019 № 142-ст

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

Ссылка исключена с 1 сентября 2019 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 18.04.2019 № 142-ст

ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия

ГОСТ 8713-79 Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры

Ссылка исключена с 1 сентября 2019 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 18.04.2019 № 142-ст

ГОСТ 10922-2012 <> Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия*

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

<> На территории Российской Федерации действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».*

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 27772-88 Прокат для строительных конструкций. Общие технические требования

ГОСТ 34028-2016 Прокат арматурный для железобетонных конструкций. Технические условия

(ссылка введена Изменением № 1, введенным в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте использованы термины по ГОСТ 10922.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

4. Типы и обозначение

4.1. Обозначения типов сварных соединений и способов их сварки приведены в таблице 1.

Таблица 1

Обозначения типов сварных соединений и способов их сварки

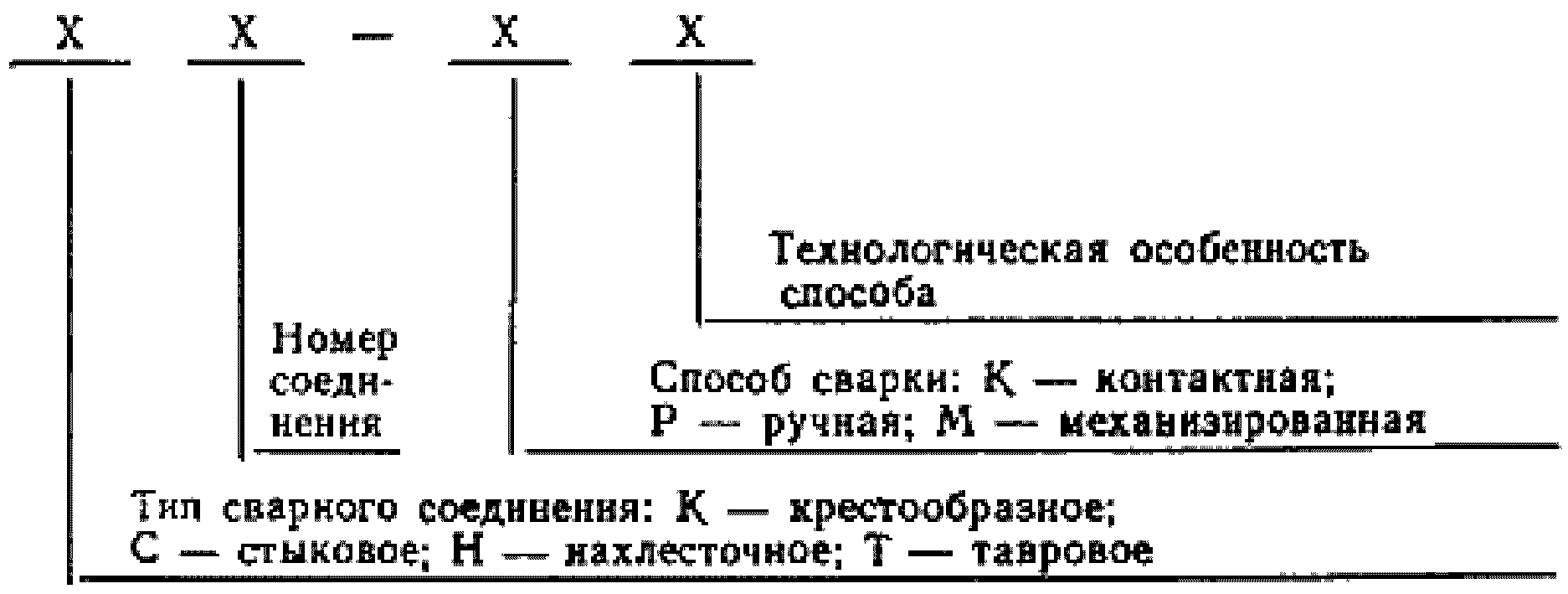

4.2 Условное обозначение сварного соединения имеет следующую структуру

Пример условного обозначения стыкового соединения, выполненного ванно-шовной сваркой на стальной скобе-накладке, положение стержней горизонтальное:

С15-Рс

4.3 Для конструктивных элементов сварных соединений приняты обозначения:

dн — номер профиля (номинальный диаметр стержня) по ГОСТ 34028 (на рисунках таблиц 2 — 17 изображен условно);

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

d — внутренний диаметр стержня периодического профиля по ГОСТ 34028;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

d1 — наружный диаметр стержня периодического профиля по ГОСТ 34028;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

d'н — номинальный меньший диаметр стержня в сварных соединениях;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

dО — меньший диаметр раззенкованного или цекованного отверстия в плоском элементе;

DО — больший диаметр раззенкованного или цекованного отверстия в плоском элементе;

D — диаметр грата в стыковых и наплавленного металла в тавровых соединениях;

R — радиус кривизны рельефа;

a — суммарная толщина стержней после сварки в месте пересечения;

b — ширина сварного шва; суммарная величина вмятин;

b', b'' — величина вмятин от электродов в крестообразном соединении;

h — величина осадки в крестообразном соединении; высота сечения сварного шва;

h1 — высота усиления наплавленного металла;

h2 — высота усиления корня сварного шва;

H — высота скобы-накладки;

l — длина сварного шва;

l₁, l₂ - зазоры до сварки между торцами стержней при различных разделках;

lН — длина скоб-накладок, накладок и нахлестки стержней;

z — притупления: в разделке торцов стержней под ванную сварку; в плоском элементе соединения Т3;

s — толщина стальной скобы-накладки, плоских элементов тавровых и нахлесточных соединений;

k — высота рельефа на плоском элементе;

k₁ - зазор между стержнем и плоским элементом в соединении Н3;

n — ширина рельефа на плоском элементе;

m — длина рельефа на плоском элементе;

g — высота наплавленного металла («венчика») в тавровых соединениях;

\alpha , \alpha_{1} , \alpha_{2} , \beta , \beta_{1} , \beta_{2} , \gamma , \gamma_{1} — угловые размеры конструктивных элементов сварных соединений.

5. Технические требования

5.1. При выборе рациональных типов сварных соединений и способов сварки следует руководствоваться Приложением А.

5.2. На конструкции сварных соединений, не предусмотренные настоящим стандартом, следует разрабатывать рабочие чертежи с технологическим описанием условий сварки и ведомственный нормативный документ или стандарт предприятия, учитывающий требования действующих стандартов и согласованный в установленном порядке.

5.3. При изготовлении железобетонных конструкций допускается замена типов соединений и способов их сварки на равноценные по эксплуатационным качествам в соответствии с Приложением А.

5.4. Химический состав и значение углеродного эквивалента свариваемых по настоящему стандарту арматурных сталей классов А240, А400С, А500С, А600С, Ап600С, А800С, А1000С должны соответствовать требованиям ГОСТ 34028.

(п. 5.4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

5.4.1. Исключен с 1 сентября 2019 года. - Изменение № 1, введенное в действие Приказом Росстандарта от 18.04.2019 № 142-ст

5.5 Холоднодеформированная арматура должна удовлетворять требованиям:

- класса В500С — действующим нормативным документам <*>;

- класса Вр-1 - ГОСТ 6727.

<> В Российской Федерации действует ГОСТ Р 52544.*

5.6. Арматура немерной длины классов Ап600С, А800С и Ат1000С, равно как и отходы данной арматуры, могут быть использованы в сварных арматурных изделиях и закладных деталях железобетонных конструкций. При этом арматуру применяют в качестве арматуры класса А400С без пересчета сечения.

Арматура класса А600С допускается к применению в качестве анкеров закладных деталей как арматура класса А500С без пересчета сечения.

(п. 5.6 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

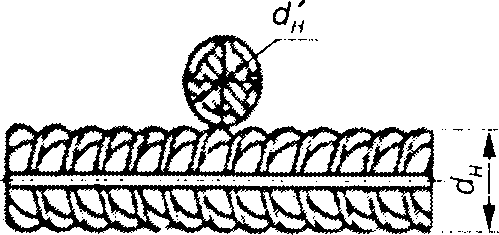

5.7. Конструкции крестообразных соединений арматуры, их размеры до и после сварки должны соответствовать приведенным на рисунке 1 и в таблицах 2 — 3.

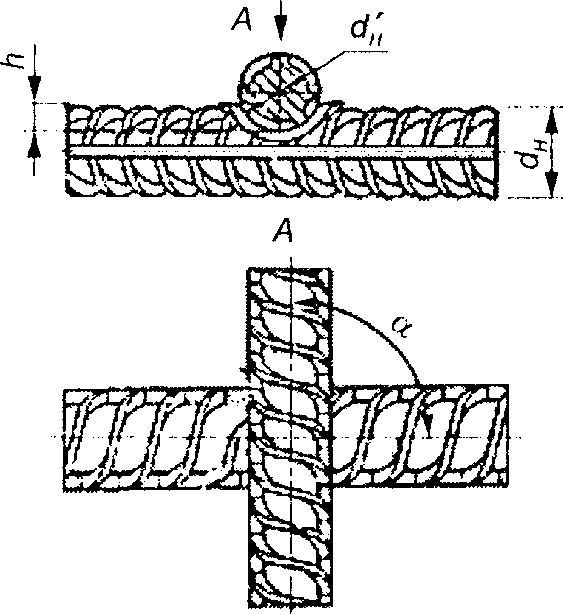

Рисунок 1. Крестообразное соединение, выполненное контактной точечной сваркой

Таблица 2

Конструкции крестообразных соединений арматуры К1-Кт

(таблица 2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	dн, мм	Величина h/d'н, обеспечивающая прочность не менее требуемой ГОСТ 10922 для соединений с отношением диаметров d'н/dн				Минимальная величина h/d'н, обеспечивающая ненормируемую прочность	\alpha
	до сварки	после сварки			1,00	0,50	0,33	0,25
К1 - Кт			Вр-1 (В500)	3 — 12	0,35 — 0,50	0,28 — 0,45	0,24 — 0,40	0,22 — 0,35	0,17	30° — 90°
			В500С	4 — 12
			А240	5,5 — 40	0,25 — 0,50	0,21 — 0,45	0,18 — 0,40	0,16 — 0,35	0,12
			А400С	6 — 40	0,40 — 0,80	0,35 — 0,70	0,30 — 0,62	0,28 — 0,55	0,20
			А500С	6 — 40	0,40 — 0,60	0,35 — 0,50	0,30 — 0,46	0,28 — 0,42
			А600С	10 — 40
Примечание — Значения d'н/dн, не совпадающие с приведенными, следует округлять до ближайшего значения, указанного в настоящей таблице.

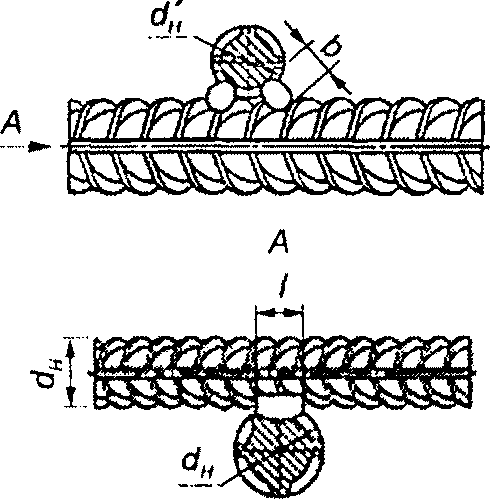

Таблица 3

Конструкции крестообразных соединений арматуры К3-Рп и К3-Мп

(таблица 3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	dн; d'н, мм	l, мм	b, мм
	до сварки	после сварки
К3 — Рп К3 — Мп			А240	10 — 40	>= 0,5d'н, но не менее 8	>= 0,35d'н, но не менее 6
			А400	10 — 28
			А500С	10 — 40
			А600С
Примечания 1 Значение временного сопротивления срезу в соединениях К3-Рп и К3-Мп не нормируется. При необходимости выполнять соединения с нормируемой прочностью, размеры l и b уточняются опытным путем по результатам испытаний на срез (ГОСТ 10922) и оформляются в соответствии с 5.2. При этом не допускается выполнение соединений типа К3-Рп и К3-Мп с нормируемой прочностью на строительной площадке. 2 При механизированной сварке соединений типа К3-Мп допускается применение арматуры диаметром (d'н) 6 и 8 мм, а также снижение величины отношения диаметров свариваемых стержней до 0,33. Применение данных положений допускается при повышенных требованиях к приемке сварных соединений и обязательном выполнении требований 5.2.

5.8. Отношения диаметров стержней следует принимать для соединений типа К1 — от 0,25 до 1,00, типа К3 — от 0,50 до 1,00.

5.9 Для соединений типа К1 величину осадки (см. рисунок 1) определяют по формуле

h = \sum d_{1} - (a + b) ,

где: a — суммарная толщина стержней после сварки в месте пересечения, мм;

b — суммарная величина вмятин (b' + b''), мм.

Величины относительных осадок h/d_{\text{н}}\prime для соединений типа К1 должны соответствовать приведенным в таблице 2.

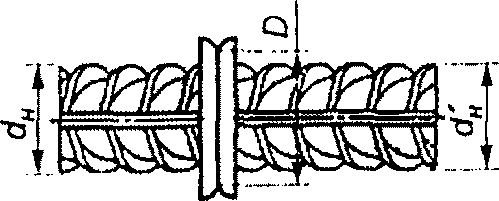

5.10. Конструкции стыковых соединений арматуры, их размеры до и после сварки должны соответствовать приведенным в табл. 4 — 10.

Таблица 4

Конструкция стыкового соединения арматуры С1-Ко

(таблица 4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	dн, мм	D, мм	d'н/dн	\alpha \pm 10
	до сварки	после сварки
С1-Ко			А240	10 — 40	>= 1,2dн	0,85 — 1,0	90°
			А400С
			Ап600С, А800С	10 — 32
			А1000С	10 — 22
			А500С	10 — 40
			А600С
			В500С	10 — 12

Таблица 5

Конструкции стыковых соединений арматуры С5-Мф и С7-Рв

(таблица 5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

dн, мм

d'н/dн

l1, мм

l2, мм

\alpha \pm 10

\beta

l, мм

h1, мм

h2, мм

до сварки

после сварки

С5-Мф, С7-Рв

А240, А400С

20 — 40

0,5 — 1,0

12 — 20 --------- 12 — 16

5 — 12

90°

10° — 15°

<= 1,5dн ----------- <= 1,2dн

<= 0,15dн ------------ <= 0,05dн

<= 0,2dн ----------- <= 0,05dн

Примечания 1 Размеры в знаменателе относятся к соединению С7-Рв. 2 При отношении d'н/dн < 1 линейные размеры относятся к стержню большего диаметра.

Таблица 6

Конструкции стыковых соединений арматуры С8-Мф и С10-Рв

(таблица 6 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.04.2019 № 142-ст)

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

dн, мм

d'н/dн

l1, мм

l2, мм

z, мм

\alpha \pm 10

\beta

\beta_{1}

\beta_{2}

l, мм

h1, мм

h2, мм

до сварки

после сварки

С8-Мф, С10-Рв

А240, А400С

20 — 40

0,5 — 1,0

5 — 15 ------- 3 — 10

8 — 20

<= 0,15dн

90°

40° — 50°

10° — 15°

20° — 25°

<= 2dн

<= 25 ------- <= 15

<= 0,15dн ------------ <= 0,05dн

Примечания 1 При одноэлектродной сварке разделку стержней со скосом нижнего стержня проводить не следует. 2 Разделку с обратным скосом нижнего стержня следует применять при сварке стержней диаметром >= 32 мм. 3 Размеры в знаменателе относятся к соединению С10-Рв. 4 При отношении d'н/dн < 1 линейные размеры относятся к стержню большего диаметра.

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	dн, мм	d'н/dн	l1, мм	\beta	lн = l, мм	b, мм	H, мм	h1, мм
	до сварки	после сварки
С14-Мп, С15-Рс			А240	20 — 40	0,5 — 1,0	10 — 20	8° — 10°	>= 3dн + l1	(0,35 — 0,40)dн	<= 1,2dн + s	<= 0,05dн
			А400					>= 4dн + l1
			Ат500	20 — 32
			А500С	20 — 40
			А600С
Примечание — Для dн = 20 — 25 мм s = 6 мм, для dн = 28 — 40 мм s = 8 мм.

Обозначение типа соединения, способа сварки

Соединение арматуры

Класс арматуры

dн, мм

d'н/dн

l1, мм

\alpha \pm 10

\beta

z, мм

lн = l, мм

b, мм

H, мм

h1, мм

до сварки

после сварки

С17-Мп, С19-Рм

А240

20 — 40

0,5 — 1,0

6 — 8

90°

30° — 40°

<= 0,15dн

>= 3dн + l1

(0,35 — 0,40)dн

<= 1,2dн + s

<= 0,05dн

А400С

>= 4dн + l1

А500С

А600С

Примечание — Для dн = 20 — 25 мм s = 6 мм, для dн = 28 — 40 мм s = 8 мм.

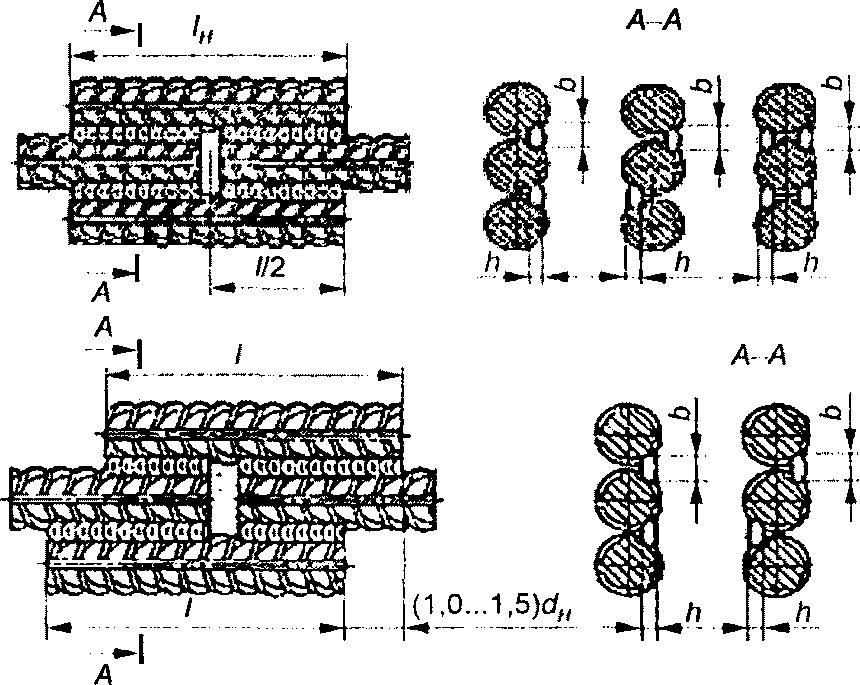

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	dн, мм	lн = l, мм	l1, мм	b, мм	h, мм
	до сварки	после сварки
С21-Рн, С21-Мн	То же, но накладки смещены		А240	10 — 40	>= 6dн	>= 0,5dн, но > 10	>= 0,5dн, но > 8	>= 0,25dн, но > 4
			А400		>= 8dн
			А600	10 — 32	>= 10dн
			А800
			А1000	10 — 22
			А500С	10 — 40	>= 8dн
			А600С		>= 10dн
			В500С	10 — 12	>= 8dн
Примечания 1 Соединения арматуры классов Ап600С, А800С, А1000С следует выполнять со смещенными накладками, накладывая швы в шахматном порядке. 2 Допускаются двусторонние швы длиной 4dн для соединений арматуры классов А240, А400С. 3 Для арматуры диаметром 25 — 40 мм допускается взамен накладок из арматуры применять усиленные скобы-накладки по типу приведенных в таблицах 7 и 8, для классов А400С и А500С — длиной не менее 6dн, для класса А600С — длиной не менее 8dн. Внутренний размер скоб-накладок должен быть не менее 2dн, при этом минимальную площадь поперечного сечения скобы определяют по формуле F_{min} = \frac{1,25 \cdot F_{S}^{\text{Н}}\sigma_{\text{В},s}^{\text{Н}}}{\sigma_{\text{В},d}^{\text{Н}}} , где Fmin — минимальная площадь поперечного сечения скобы-накладки; F_{S}^{\text{Н}} — минимальная площадь поперечного сечения соединяемой арматуры, \sigma_{\text{В},s}^{\text{Н}} и \sigma_{\text{В},d}^{\text{Н}} — нормируемое стандартами временное сопротивление арматуры и скобы-накладки соответственно;

Обозначение типа соединения, способа сварки	Соединение арматуры		Класс арматуры	dн, мм	l = lн, мм	b, мм	h, мм
	до сварки	после сварки
С23-Рэ, С23-Мэ			А240	10 — 25	>= 6dн	>= 0,5dн, но >= 8	>= 0,25dн, но >= 4
			А400		>= 8dн
			А500С	10 — 25	>= 8dн
			А600С		>= 10dн
			В500С	10 — 12	>= 8dн
Примечания 1 Допускается применение соединений стержней при любом сочетании их диаметров в пределах, указанных в настоящей таблице, при этом размеры l, b и h в соединении стержней принимают по меньшему диаметру. 2 Допускаются двусторонние швы длиной 4dн для соединений арматуры класса А240.

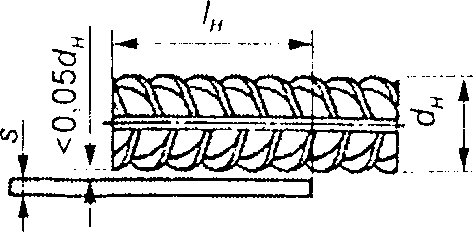

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	dн, мм	s, мм	l = lн, мм	b, мм	h, мм
	до сварки	после сварки
Н1-Рш, Н1-Мш			А240	10 — 32	>= 0,3dн, но >= 4	>= 3dн	>= 0,5dн, но >= 8	>= 0,25dн, но >= 4
			А400С			>= 5dн
			Ап600С	10 — 32	>= 0,4dн, но >= 5
			А800С
			А1000С	10 — 22
			А500С	10 — 32		>= 4dн
			А600С			>= 5dн
			В500С	10 — 12		>= 4dн

Таблица 12

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	dн, мм	R, мм	k, мм	n, мм	m, мм	k1, мм	s, мм	\alpha \pm 3
	до сварки	после сварки
Н2-Кр			А240	6 — 16	>= 1,4dн	>= 0,4dн	>= 1,8dн	>= n + 10	(0,10 — 0,15)dн	>= 0,3dн, но не менее 4	90°
			А400С		>= 1,6dн		>= 2,0dн
			А500С
			А600С
			В500С	6 — 12

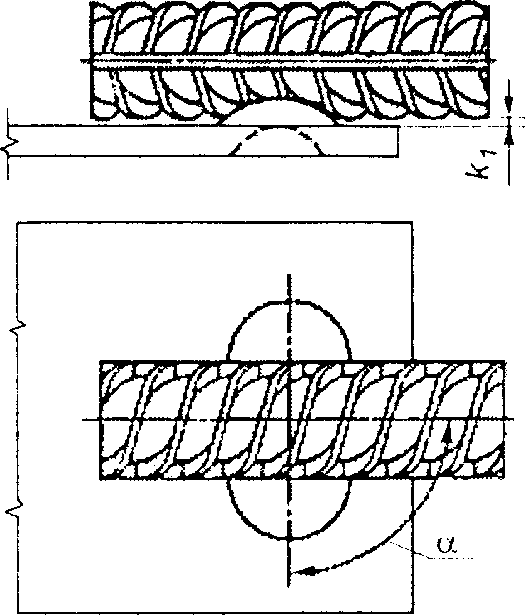

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	dн, мм	R, мм	k, мм	n, мм	m, мм	k1, мм	s, мм	\alpha \pm 3
	до сварки	после сварки
Н3-Кр			А240	12 — 16	>= 1,4dн	>= 0,4dн	>= 1,8dн	>= n + 10	(0,10 — 0,15)dн	>= 0,3dн, но не менее 4	90°
			А400		>= 1,6dн		>= 2,0dн
			А500С
			А600С
			В500С	12

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	dн, мм	s, мм	D, мм	g, мм	\beta	s/dн	\alpha
	до сварки	после сварки
Т1-Мф			А240	8 — 40	>= 4	(1,8 — 2,5)dн	>= 0,1dн	<= 15°	>= 0,50	85° — 90°
			А400С, А500С	8 — 25	>= 6				>= 0,65
				28 — 40					>= 0,75
			В500С	8 — 12	>= 4				>= 0,65

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	dн, мм	s, мм	D, мм	g, мм	\beta	s/dн	\alpha
	до сварки	после сварки
Т2-Рф			А240	8 — 40	>= 4	(1,8 — 2,5)dн	>= 0,3dн	<= 15°	>= 0,50	85° — 90°
			А400С, А500С	8 — 25	>=6				>= 0,65
			В500С	8 — 12	>= 4

Обозначение типа соединения, способа сварки	Соединение арматуры с пластиной		Класс арматуры	dн, мм	s, мм	d0, мм	D0, мм	s/dн	h1, мм	h2, мм	D, мм
	до сварки	после сварки
Т11-Мз			А-240, А-400С, А500С, А600С	12	>= 8	>= d1 + 2	>= d0 + 10	>= 0,5	0 — 1	4 — 5	22 — 26
				14							26 — 30
				16							28 — 32
				18	>= 10				0 — 2	5 — 6	30 — 35
				20							35 — 42
				22	>= 12						38 — 44
				25							46 — 48
Примечания 1 Для арматуры классов А400С, А500С и А600С значение s/dн >= 0,55. 2 При использовании закладных деталей с анкерами из стали А600С следует руководствоваться указаниями 5.6.

Обозначение типа соединения, способа сварки

Соединение арматуры с пластиной

Класс арматуры

dн, мм

s, мм

d0 +/- 2, мм

z, мм, при

\alpha \pm 5

s/dн

h1, мм

h2 при dн >= 12 +/- 1, мм

до сварки

после сварки

s = 6 — 7

s = 8 — 26

Т12-Рз

А240

8 — 40

>= 6

d1 + 2

1 — 2

2 — 3

50°

>= 0,50

>= 2

4

А400С

>= 0,75

А500С

10 — 40

>= 8

А600С

В500С

8 — 12

>= 6

Примечания 1 При dн <= 12 мм допускается выполнять соединения без подварочного шва. 2 При использовании закладных деталей с анкерами из стали класса А600С следует руководствоваться указаниями 5.6.

Комплексная оценка в баллах эксплуатационных качеств сварных соединений (прочность, пластичность, ударная вязкость, металлографические факторы и др.) в зависимости от типа соединения и способа сварки, марки стали и диаметра арматуры, а также температуры эксплуатации (изготовления) при статических нагрузках приведена в таблице А.1. При оценке эксплуатационных качеств при многократно повторяемых нагрузках значения баллов следует ориентировочно снижать на один по сравнению с принятыми значениями при статических нагрузках. При этом дополнительно следует пользоваться нормативными документами на проектирование железобетонных конструкций зданий и сооружений различного назначения.

Баллы для сварных соединений арматуры назначены из условия соблюдения регламентированной технологии изготовления арматурных и закладных изделий.

Для сварных соединений горячекатаной и термомеханически упрочненной стали классов А240, А400С, А500С, А600С, Ап600С, А800С и А1000С:

• балл ₅ - гарантирует равнопрочность сварного соединения исходному металлу и пластичное разрушение;
• балл ₄ - сварное соединение удовлетворяет требованиям ГОСТ 34028 и других действующих нормативных документов <*>, предъявляемым к стали в исходном состоянии;
• балл 3 — сварное соединение удовлетворяет требованиям ГОСТ 10922, предъявляемым к сварным соединениям.

<*> В Российской Федерации предъявляют требования ГОСТ Р 52544-2006 «Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций. Технические условия».

Таблица А.1

Оценка эксплуатационных качеств сварных соединений при статической нагрузке
