Изменение № 1 ГОСТ Р 52644-2006 (ИСО 7411:1984) «Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия»
(утв. и введено в действие Приказом Росстандарта от 17.03.2011 № 30-ст)
Примечание
Введен в действие с 1 июля 2011 года.
от 17 марта 2011 г. № 30-ст
ИЗМЕНЕНИЕ № 1 ГОСТ Р 52644-2006 (ИСО 7411:1984) «БОЛТЫ ВЫСОКОПРОЧНЫЕ С ШЕСТИГРАННОЙ ГОЛОВКОЙ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ. ТЕХНИЧЕСКИЕ УСЛОВИЯ»
Утверждено и введено в действие Приказом Федерального агентства по техническому регулированию и метрологии от 17.03.2011 № 30-ст.
Раздел 1 изложить в новой редакции:
Настоящий стандарт распространяется на высокопрочные болты с шестигранной головкой с увеличенным размером под ключ (далее — болты), предназначенные для использования в металлических конструкциях, применяемых в строительстве (в том числе — в строительстве мостов) и машиностроении, эксплуатируемые во всех макроклиматических районах независимо от категории размещения по ГОСТ 15150«.&»
Раздел 2 дополнить ссылками:
&»ГОСТ Р ИСО 4759-1-2009. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C
ГОСТ Р ИСО 6157-1-2009. Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения»;&
ссылки на ГОСТ 1759.1-82, ГОСТ 1759.2-82 и их наименования исключить.
Раздел 3. Первый абзац изложить в новой редакции:
&«Конструкция болтов должна соответствовать указанной на рисунке 1, а размеры болтов соответствовать указанным в таблице 1»;&
рисунок 1 заменить новым:
Таблица 1. Графы «S», «e», «r» изложить в новой редакции:
| d | М16 | (М18) <1> | М20 | (М22) | М24 | (М27) | М30 | М36 | М42 | М48 | |
| S | Не более | 27,0 | 30,0 | 34,0 | 36,0 | 41,0 | 46,0 | 50,0 | 60,0 | 65,0 | 75,0 |
| Не менее | 26,16 | 29,16 | 33,0 | 35,0 | 40,0 | 45,0 | 49,0 | 58,8 | 63,1 | 73,1 | |
| e | Не менее | 29,6 | 33,0 | 37,3 | 39,6 | 45,2 | 50,9 | 55,4 | 66,4 | 71,3 | 82,6 |
| r | Не менее | 1,2 | 1,5 | 1,5 | 1,5 | 1,5 | 2,0 | 2,0 | 2,0 | 2,0 | 2,0 |
Раздел 4. Таблица 3. Заменить ссылку: ГОСТ 1759.1 на ГОСТ Р ИСО 4759-1 (2 раза), ГОСТ 1759.2 на ГОСТ Р ИСО 6157-1.
Раздел 6. Последний пример изложить в новой редакции:
&«Болт с шестигранной головкой с увеличенным размером под ключ с диаметром резьбы d = 22 мм, длиной l = 75 мм, конструктивного исполнения тела болта 2, конструктивного исполнения головки 1, класса прочности 10.9, климатического исполнения У, с химическим фосфатным покрытием по ГОСТ 9.306:»

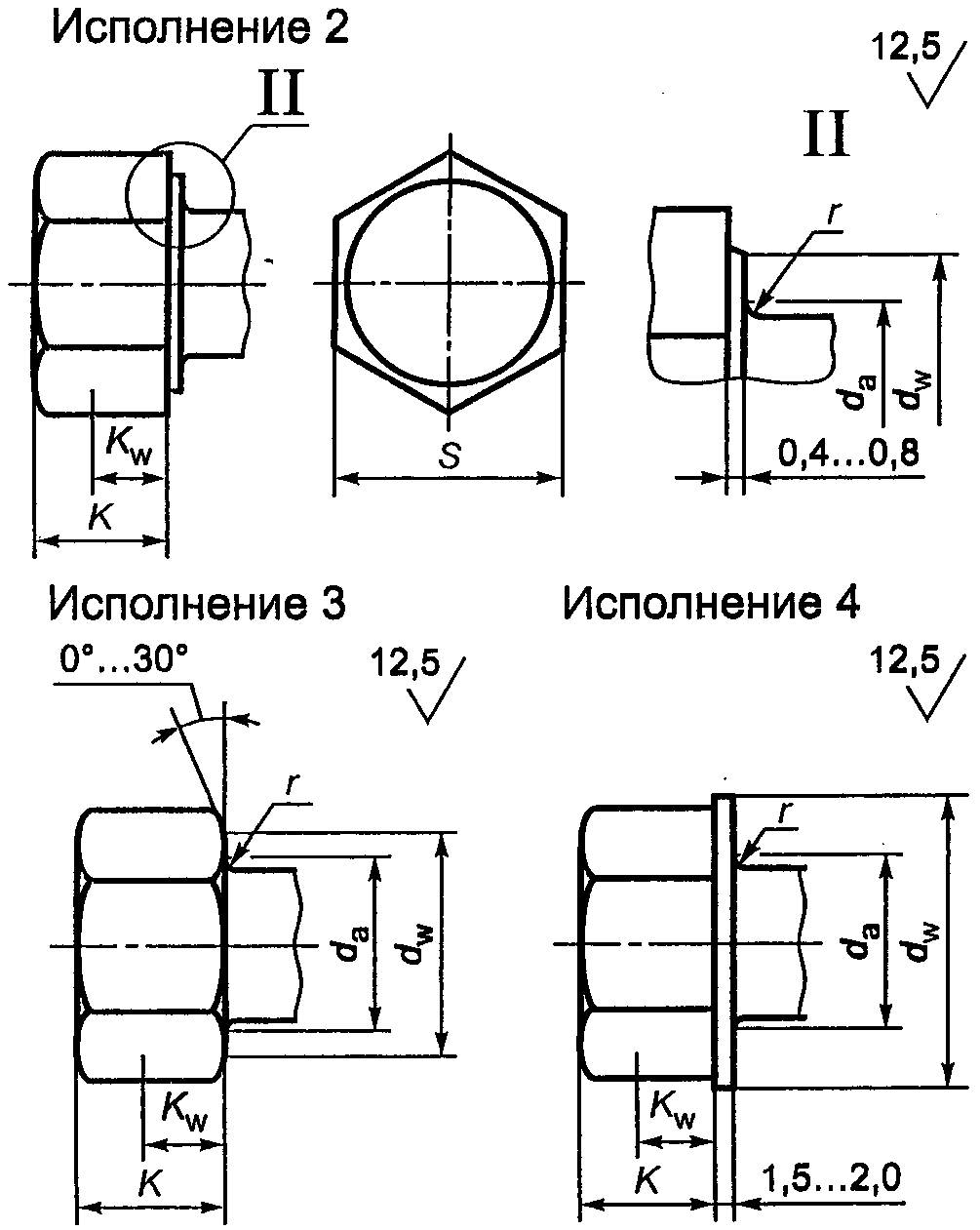

Приложение А. Рисунок А.2 заменить новым:
