ГОСТ Р ИСО 14587-2012. Национальный стандарт Российской Федерации. Винты самонарезающие с полупотайной головкой и звездообразным углублением под ключ

(утв. и введен в действие Приказом Росстандарта от 23.11.2012 № 1126-ст)

от 23 ноября 2012 г. № 1126-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ И ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ

Hexalobular socket raised countersunk head tapping screws

ISO 14587:2011 Hexalobular socket raised countersunk (oval) head tapping screws (IDT)

ГОСТ Р ИСО 14587-2012

Предисловие

1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) и Федеральным государственным унитарным предприятием «Центральный научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Изделия крепежные».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 ноября 2012 г. № 1126-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 14587:2011 «Винты самонарезающие с полупотайной головкой и звездообразным углублением под ключ» (ISO 14587:2011 «Hexalobular socket raised countersunk (oval) head tapping screws»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).

Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации приведены в Приложении ДА.

5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает характеристики самонарезающих винтов с полупотайной головкой (овальной) и звездообразным углублением под ключ с резьбой от ST2,9 до ST6,3 включительно.

В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ИСО 1478, ИСО 2702, ИСО 4759-1.

2. Нормативные ссылки

Следующие нормативные документы необходимо использовать при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок — последнее издание указанного стандарта (включая любые поправки).

ИСО 225. Изделия крепежные. Болты, винты, шпильки и гайки. Символы и обозначения размеров (ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions)

ИСО 1478. Резьба самонарезающих винтов (ISO 1478, Tapping screws thread)

ИСО 2702. Винты самонарезающие стальные термообработанные. Механические свойства (ISO 2702, Heat-treated steel tapping screws — Mechanical properties)

ИСО 3269. Изделия крепежные. Приемочный контроль (ISO 3269, Fasteners — Acceptance inspection)

ИСО 4042. Изделия крепежные. Электролитические покрытия (ISO 4042, Fasteners — Electroplated coatings)

ИСО 4759-1. Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C (ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts; Product grades A, B and C)

ИСО 7721. Винты с потайной головкой. Конструкция головки и калибры для контроля (ISO 7721, Countersunk head screws — Head configuration and gauging)

ИСО 10664. Углубление звездообразное под ключ для болтов и винтов (ISO 10664, Hexalobular internal driving feature for bolts and screws)

ИСО 10683. Изделия крепежные. Неэлектролитические цинк-ламельные покрытия (ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings).

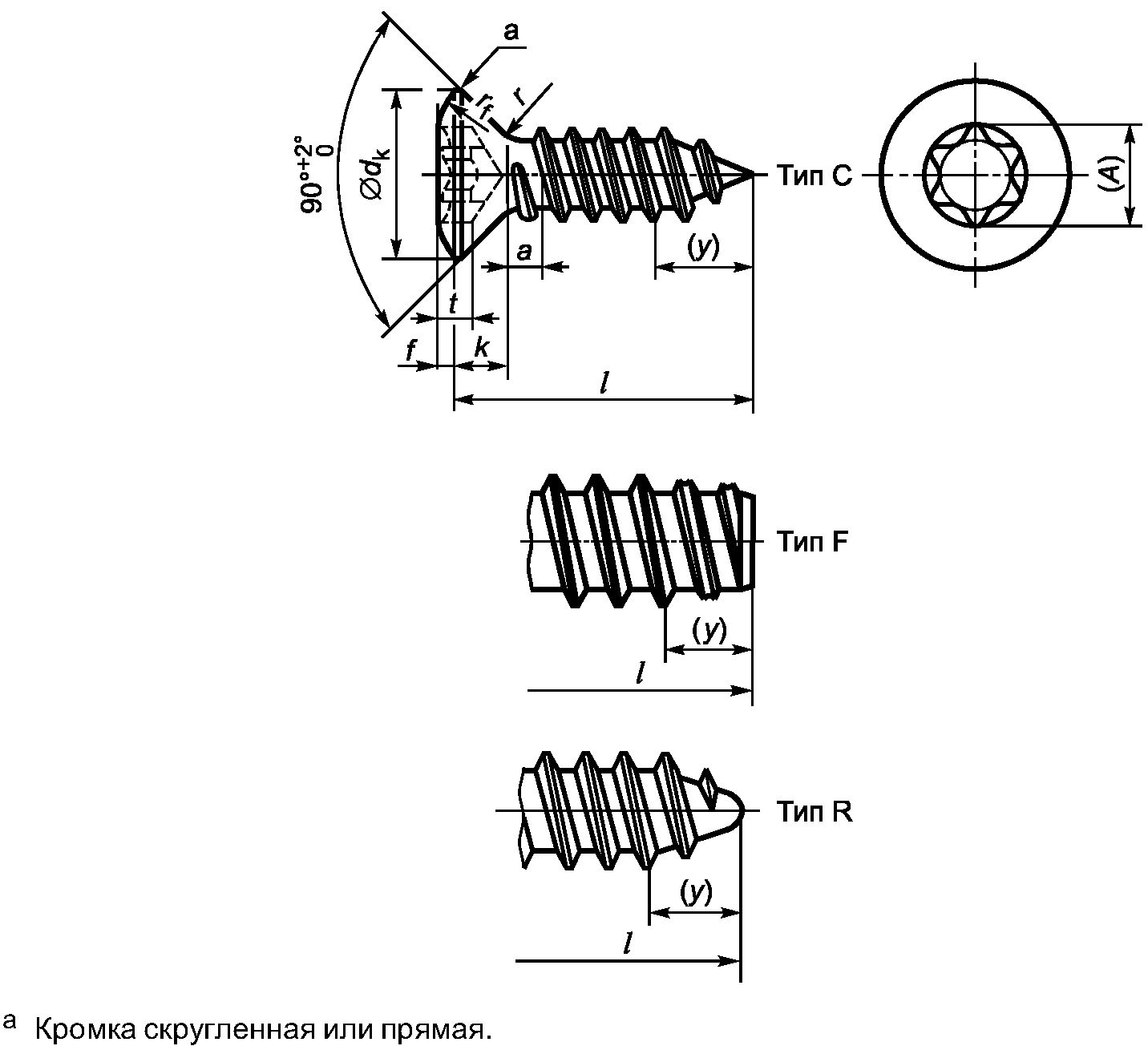

3. Размеры

Символы и обозначения размеров по ИСО 225.

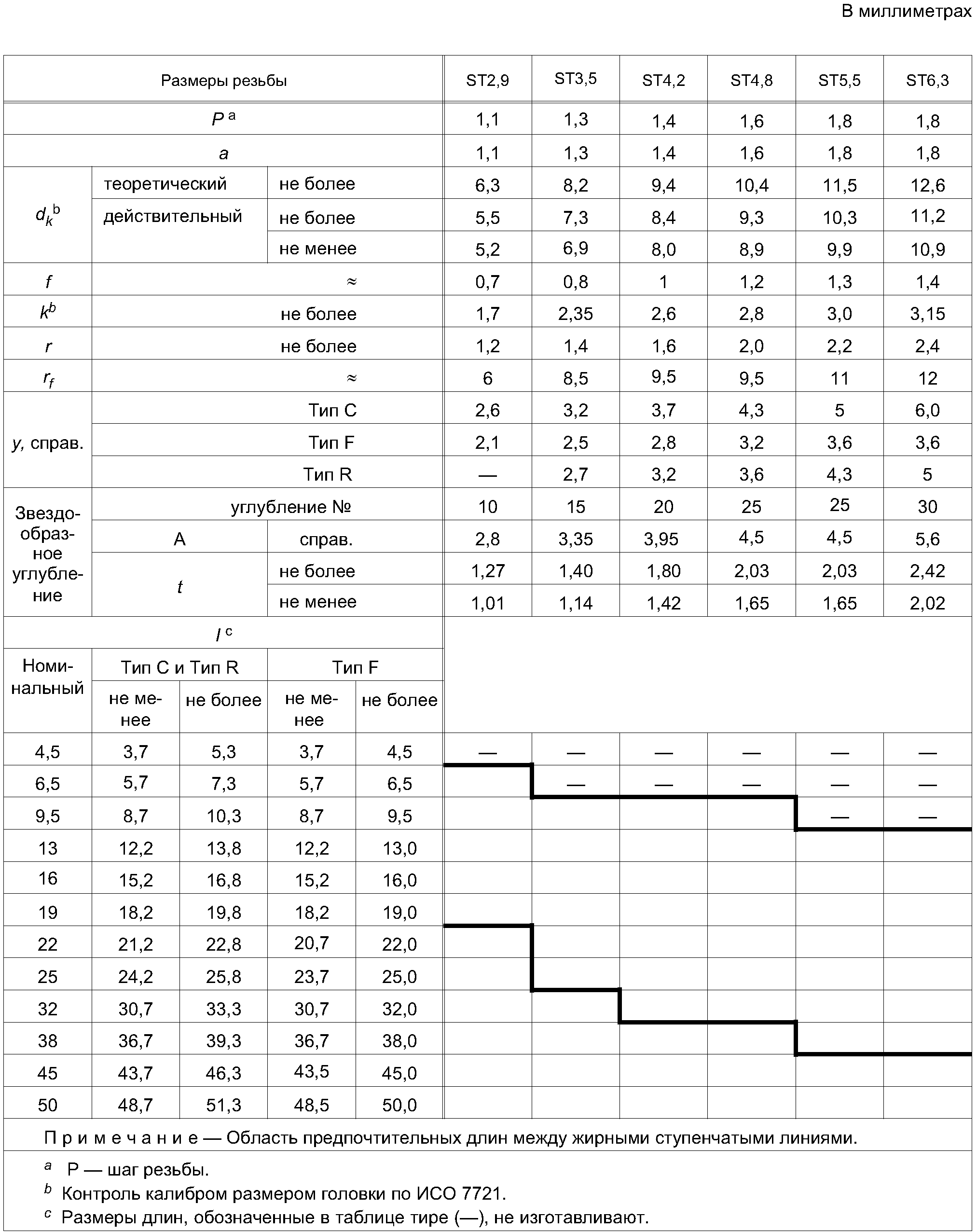

Таблица 1

Размеры

4. Технические требования

Технические требования в соответствии с таблицей 2.

Таблица 2

Технические требования и ссылочные стандарты

Материал		Сталь по ИСО 2702
Резьба	Обозначение стандарта	ИСО 1478
Механические свойства	Обозначение стандарта	ИСО 2702
Допуски	Класс точности	A
	Обозначение стандарта	ИСО 4759-1
Звездообразное углубление	Обозначение стандарта	ИСО 10664
Отделка — покрытие		Без покрытия. Требования к электролитическим покрытиям по ИСО 4042. Требования к неэлектролитическим цинк-ламельным покрытиям по ИСО 10683. Дополнительные требования, другая отделка или другие покрытия должны быть согласованы между поставщиком и покупателем
Приемка		Приемочный контроль по ИСО 3269

5. Обозначение

Пример обозначения винта самонарезающего с полупотайной головкой (овальной) и звездообразным углублением под ключ, с размером резьбы ST3,5, номинальной длиной l = 16 мм и скругленным концом типа R:

Винт самонарезающий ГОСТ Р ИСО 14587 — ST3,5 x 16-R.

Приложение ДА (справочное)

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование национального стандарта
ИСО 225:1983	-	<*>
ИСО 1478:1999 IDT
ГОСТ Р ИСО 1478-93 «Резьба самонарезающих винтов»	ИСО 2702:1992	IDT
ГОСТ Р ИСО 2702-2009 «Винты самонарезающие стальные термообработанные. Механические свойства»	ИСО 3269:2000	IDT
ГОСТ Р ИСО 3269-2009 «Изделия крепежные. Приемочный контроль»	ИСО 4042:1999	IDT
ГОСТ Р ИСО 4042-2009 «Изделия крепежные. Электролитические покрытия»	ИСО 4759-1:2001	IDT
ГОСТ Р ИСО 4759-1-2009 «Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C»	ИСО 7721	IDT
ГОСТ Р ИСО 7721-2011 «Винты с потайной головкой. Конструкция головки и калибры для контроля»	ИСО 10664:1999	IDT
ГОСТ Р ИСО 10664-2007 «Углубление звездообразное под ключ для болтов и винтов»	ИСО 10683:2001	-
<*>, <1>	<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.	Примечание. В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:
- IDT — идентичные стандарты.
--------------------------------

---
