ГОСТ Р ИСО 7721-2011. Национальный стандарт Российской Федерации. Винты с потайной головкой. Конструкция головки и калибры для контроля

(утв. и введен в действие Приказом Росстандарта от 13.12.2011 № 1016-ст)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ПОТАЙНОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ ГОЛОВКИ И КАЛИБРЫ ДЛЯ КОНТРОЛЯ

Countersunk head screws. Head configuration and gauging

ISO 7721:1983 Countersunk head screws — Head configuration and gauging (IDT)

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ФГУП «ВНИИНМАШ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. № 1016-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 7721:1983 «Винты с потайной головкой. Конструкция головки и калибры для контроля» (ISO 7721:1983 «Countersunk head screws — Head configuration and gauging»).

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

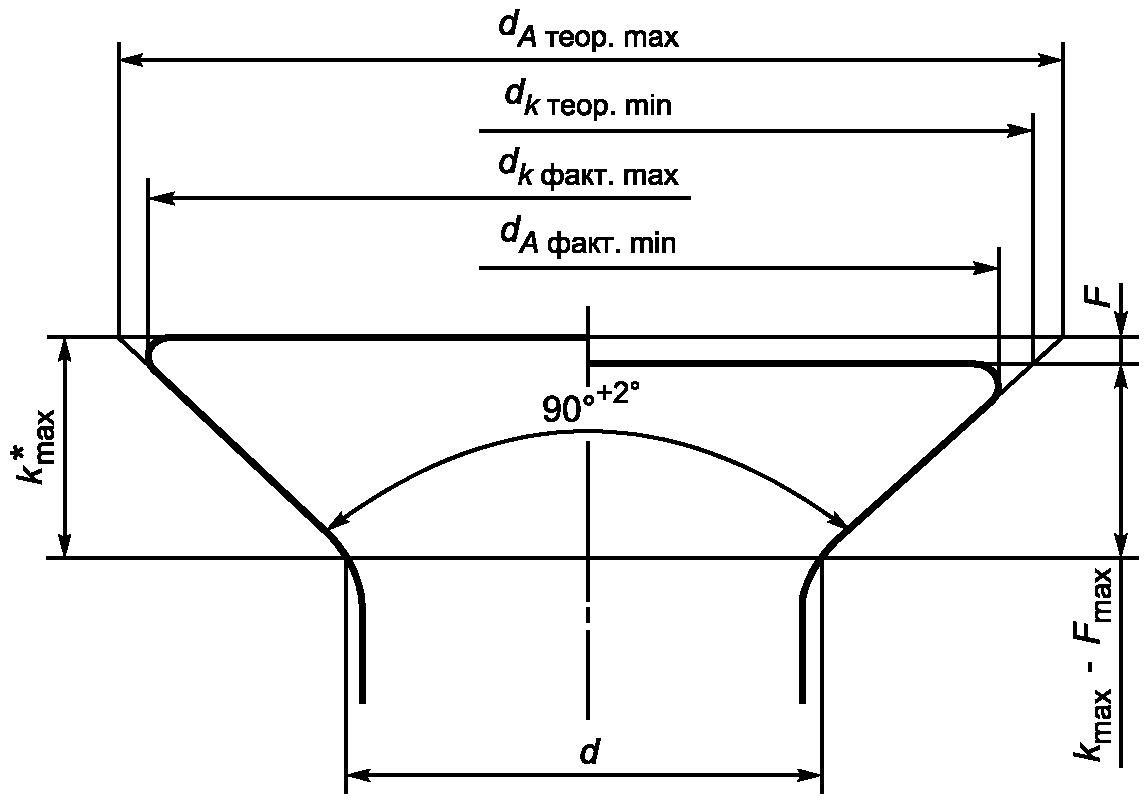

Настоящий стандарт устанавливает конструкцию и размеры потайных головок винтов с прямым и крестообразным шлицем, а также рекомендуемый метод контроля размеров головок, установленных в соответствующих стандартах на изделия.

---

Таблица 1

Размеры в миллиметрах

Резьба d		метрическая	M1,6	M2	M2,5	M3	M3,5	M4	M5	-	M6	M8	M10	M12	M14	M16	M18	M20
		самонарезающая	-	ST 2,2	-	ST 2,9	ST 3,5	ST 4,2	ST 4,8	ST 5,5	ST 6,3	ST 8	ST 9,5	-	-	-	-	-
d k	теоретическое	не более	3,6	4,4	5,5	6,3	8,2	9,4	10,4	11,5	12,6	17,3	20	24	28	32	36	40
		не менее	3,3	4,1	5,1	5,9	7,7	8,9	9,8	10,9	11,9	16,5	19,2	23,1	27	30,8	34,7	38,5
	фактическое	не более	3	3,8	4,7	5,5	7,3	8,4	9,3	10,3	11,3	15,8	18,3	22	25,5	29	32,5	36
		не менее	2,7	3,5	4,4	5,2	6,9	8	8,9	9,9	10,9	15,4	17,8	21,5	25	28,5	31,9	35,4
F, не более			0,15	0,15	0,2	0,2	0,25	0,25	0,3	0,3	0,35	0,4	0,4	0,45	0,5	0,6	0,65	0,75
k, не более		метрическая	1	1,2	1,5	1,65	2,35	2,7	2,7	-	3,3	4,65	5	6	7	8	9	10
		самонарезающая	-	1,1	-	1,7	2,35	2,6	2,8	3	3,15	4,65	5,25	-	-	-	-	-

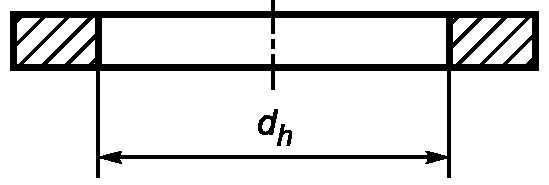

3. Метод контроля калибром

Верхняя поверхность головки винта должна располагаться между поверхностями калибра A и B.

Таблица 2

Размеры в миллиметрах

Резьба d	метрическая	M1,6	M2	M2,5	M3	M3,5	M4	M5	-	M6	M8	M10
	самонарезающая	-	ST 2,2	-	ST 2,9	ST 3,5	ST 4,2	ST 4,8	ST 5,5	ST 6,3	ST8	ST 9,5
D	не более	3,6	4,4	5,5	6,3	8,2	9,4	10,4	11,5	12,6	17,3	20
	не менее	3,55	4,35	5,45	6,25	8,15	9,35	10,35	11,45	12,55	17,25	19,95
d a	не более	1,84	2,36	2,74	3,3	3,9	4,4	5,5	5,68	6,6	8,54	10,62
	не менее	1,74	2,26	2,64	3,2	3,8	4,3	5,4	5,58	6,5	8,44	10,52
F	не более	0,15	0,15	0,2	0,2	0,25	0,25	0,3	0,3	0,35	0,4	0,4
	не менее	0,14	0,14	0,19	0,19	0,24	0,24	0,29	0,29	0,34	0,39	0,39
d h	не менее	2,68	3,48	4,38	5,18	6,88	7,98	8,88	9,88	10,88	15,38	17,78
	не более	2,7	3,5	4,4	5,2	6,9	8	8,9	9,9	10,9	15,4	17,8
Примечание. Диаметры d с учетом радиуса под головкой R, равного a,min 0,25 d для винтов с метрической резьбой и 0,4 d для самонарезающих винтов.

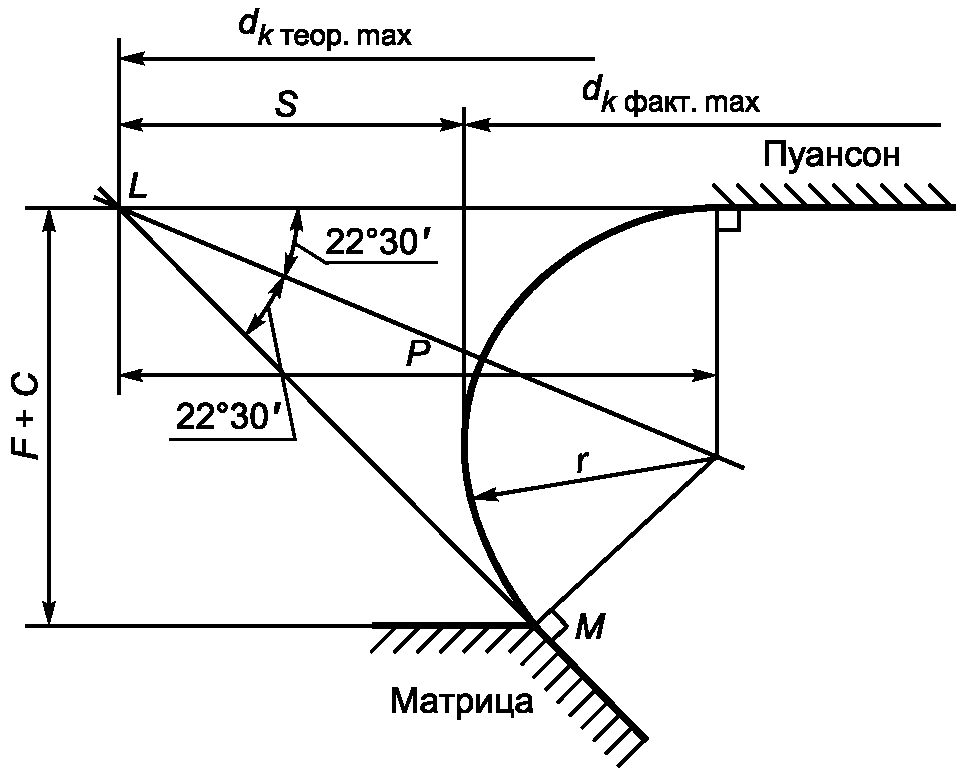

Рисунок А.1. Схема формирования внешнего контура головки

Основные положения

1. При формировании головки с минимальной высотой зазор C между пуансоном и матрицей будет иметь минимальные значения, указанные в таблице А.1.

Таблица А.1

Резьба d	метрическая	M1,6	M2	M2,5	M3	M3,5	M4	M5	-	M6	M8	M10
	самонарезающая	-	ST 2,2	-	ST 2,9	ST 3,5	ST 4,2	ST 4,8	ST 5,5	ST 6,3	ST8	-
C, мм, не менее		0,2	0,22	0,28	0,3	0,32	0,35	0,38	0,4	0,42	0,5	0,63

2. При формировании головки с максимальной высотой и максимальным фактическим диаметром внешний контур головки и зазор между пуансоном и матрицей определяют из рисунка А.1:

s = p — r,

---
