ГОСТ Р 55742-2013. Национальный стандарт Российской Федерации. Винты с цилиндрической головкой и увеличенным звездообразным углублением под ключ

(утв. и введен в действие Приказом Росстандарта от 08.11.2013 № 1463-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 55742-2013"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-55742-2013" "ГОСТ Р 55742-2013. Национальный стандарт Российской Федерации. Винты с цилиндрической головкой и увеличенным звездообразным углублением под ключ (утв. и введен в действие Приказом "
  n1["ГОСТ Р 72080-2025"]:::doc
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

агентства по техническому регулированию и метрологии от 8 ноября 2013 г. № 1463-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И УВЕЛИЧЕННЫМ ЗВЕЗДООБРАЗНЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ

Screws with cylindrical head and large star-type internal socket

DIN 34802:2001 Hexalobular socket head cap screw with large driving feature (MOD)

ОКС 21.060.10; ОКП 16 5000

Дата введения 1 января 2015 года

Предисловие

1. Подготовлен Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. № 1463-ст.

4. Настоящий стандарт является модифицированным по отношению к немецкому национальному стандарту ДИН 34802:2001 «Винты с цилиндрической головкой и увеличенным звездообразным углублением под ключ» (DIN 34802:2001 «Hexalobular socket head cap screw with large driving feature») путем замены ссылок на международные стандарты ссылками на национальные стандарты Российской Федерации и действующие в этом качестве межгосударственные стандарты.

Наименование настоящего стандарта изменено относительно наименования указанного германского национального стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном германском национальном стандарте, приведены в Приложении ДА.

5. Введен впервые.

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает характеристики винтов с цилиндрической головкой и увеличенным звездообразным углублением под ключ с резьбой от М5 до М20 включительно для изделий класса точности А, классов прочности 8.8, 10.9 и 12.9.

2. Нормативные ссылки

Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ ISO 6157-3 <1> Изделия крепежные. Дефекты поверхности. Часть 3. Болты, винты и шпильки специальные

<1> Разрабатывается ГОСТ ISO 6157-3... (ISO 6157-3:1988, IDT).

ГОСТ Р ИСО 898-1-2011 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы

ГОСТ Р ИСО 3269-2009 Изделия крепежные. Приемочный контроль

ГОСТ Р ИСО 4042-2009 Изделия крепежные. Электролитические покрытия

ГОСТ Р ИСО 4753-2013 Изделия крепежные. Концы деталей с наружной метрической резьбой

ГОСТ Р ИСО 4759-1-2008 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C

ГОСТ Р ИСО 8992-2011 Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек

ГОСТ Р ИСО 10664-2007 Углубление звездообразное под ключ для болтов и винтов

ГОСТ Р ИСО 10683-2013 Изделия крепежные. Неэлектролитические цинк-ламельные покрытия.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

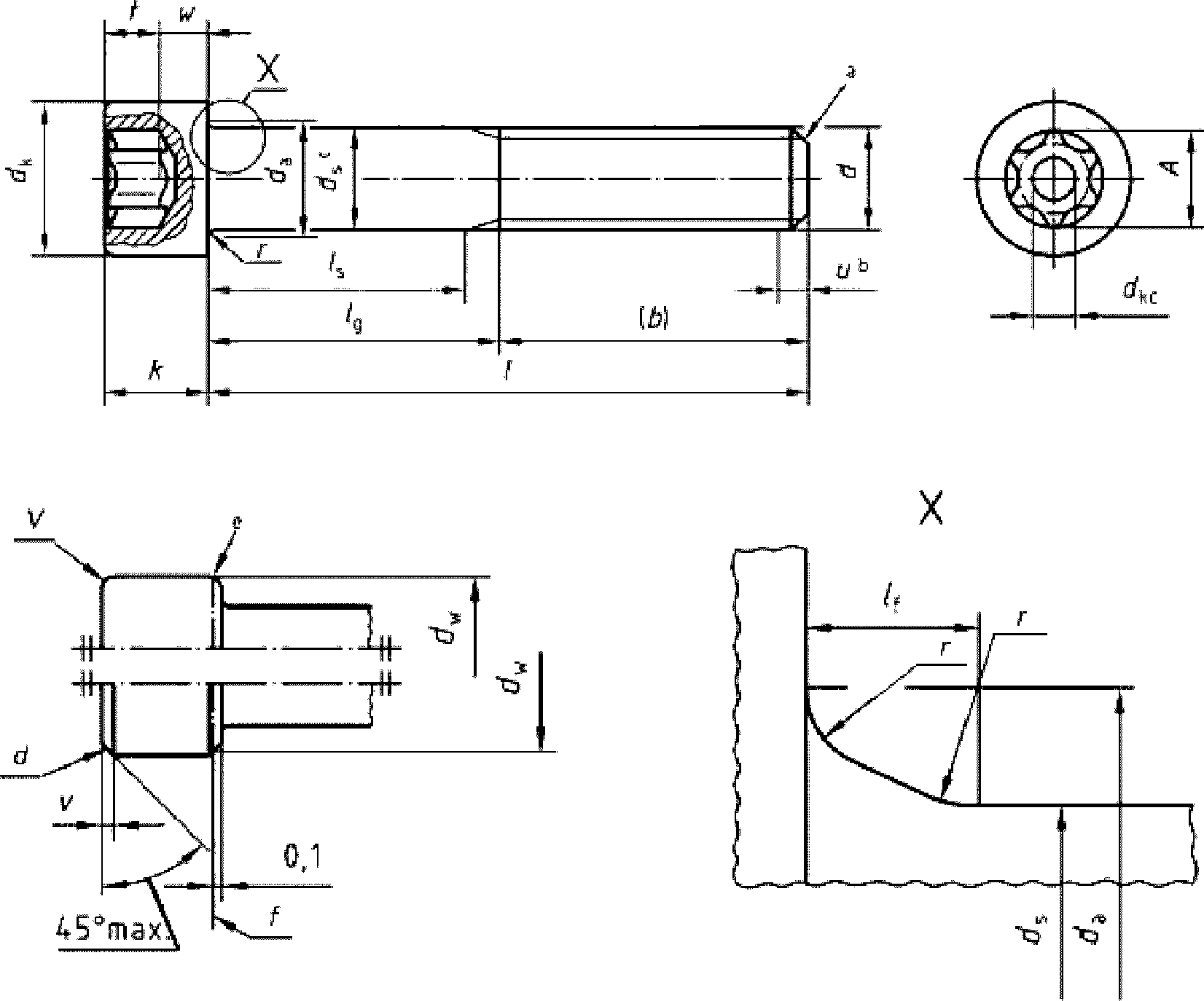

^a Конец с фаской по ГОСТ Р ИСО 4753.

^b Участок неполной резьбы u <= 2P.

^c Размер ds является действительным, если задан размер ls.

^d Верхняя кромка головки имеет скругление или фаску v по выбору изготовителя.

^e Нижняя кромка головки может быть скруглена или с фаской до размера dw и должна быть без заусенцев.

^f Базовая линия для dw.

dkc — диаметр плоской поверхности звездообразного углубления.

Максимальные размеры зоны перехода от стержня к головке:

lf_max = 1,7r_max;

rmax = (da, max — ds, max)/2;

rmin, см. таблицу 1.

Рисунок 1. Размеры

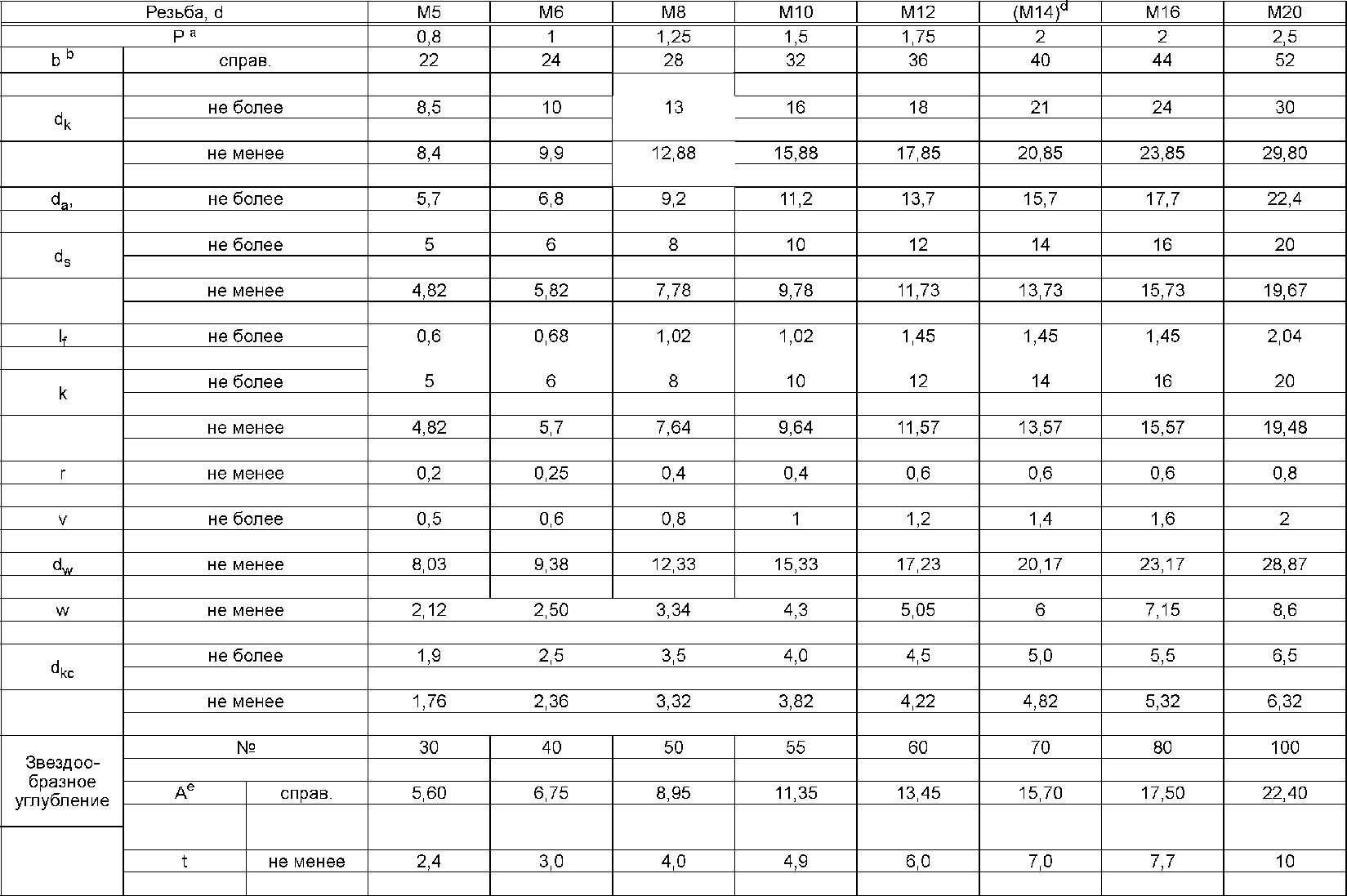

Таблица 1

Размеры

В миллиметрах

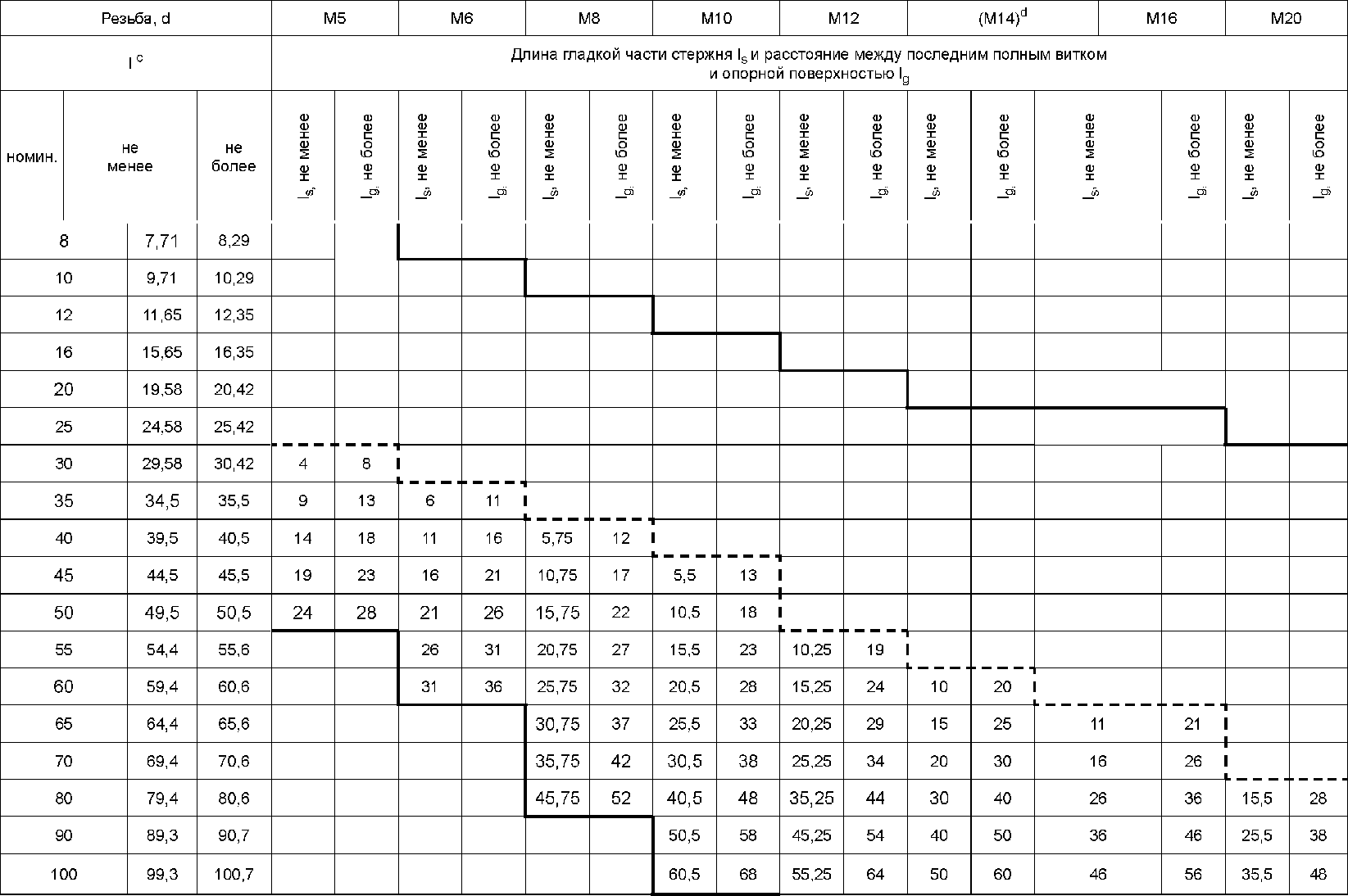

Продолжение таблицы 1

В миллиметрах

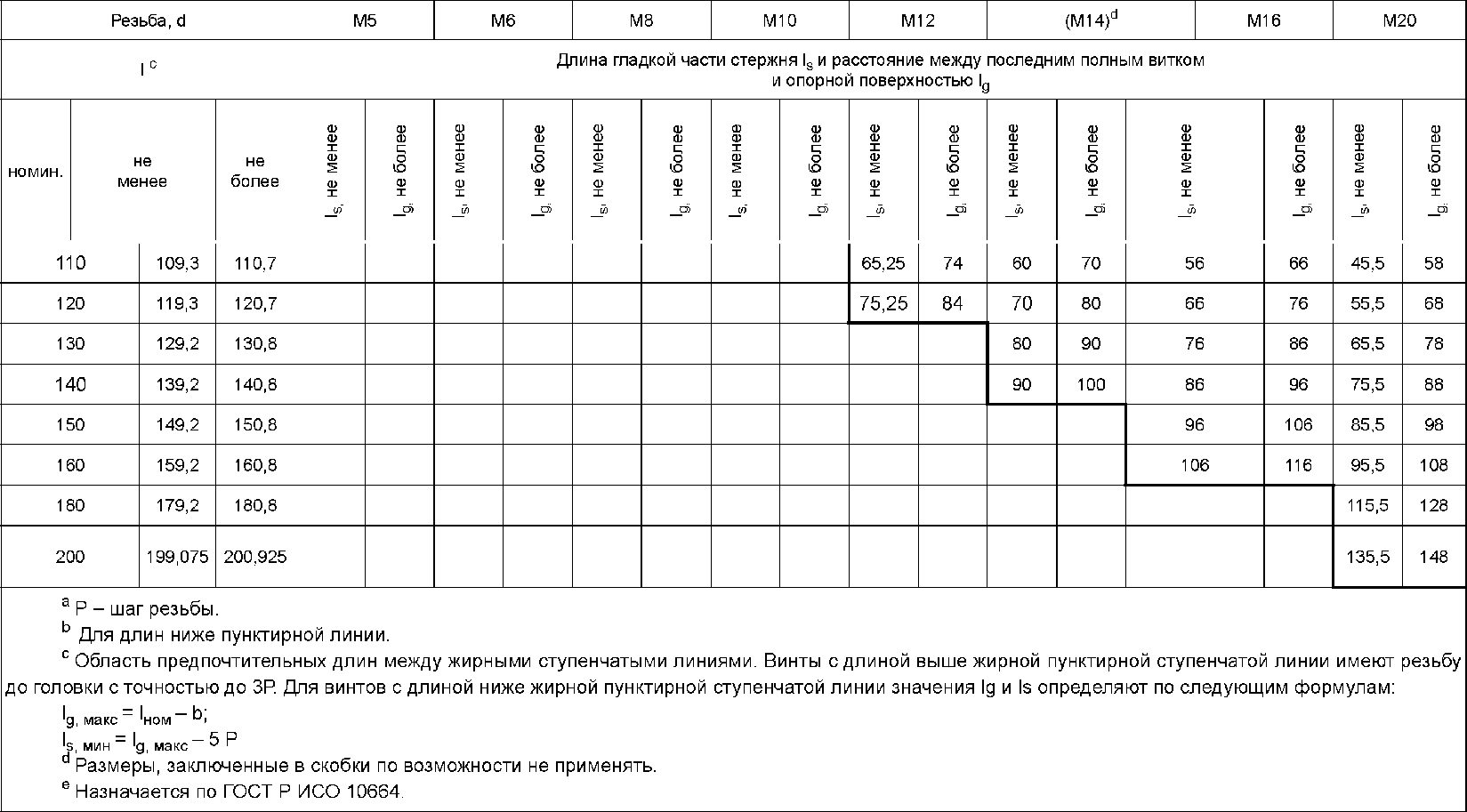

Окончание таблицы 1

В миллиметрах

4. Технические требования и ссылочные стандарты

Технические требования в соответствии с таблицей 2.

5. Обозначение

Пример. Условное обозначение винта с цилиндрической головкой и увеличенным звездообразным углублением под ключ, с резьбой М10 номинальной длиной l = 60 мм и класса прочности 10.9:

Винт с цилиндрической головкой ГОСТ Р 55742 — М10 x 60 — 10.9.

6. Маркировка

Маркировка по ГОСТ Р ИСО 898-1. Если возможно, маркировку товарного знака изготовителя необходимо выполнять на плоской поверхности звездообразного углубления (диаметр dkc).

Приложение А (справочное)

МАССЫ

В таблице А.1 приведены приблизительные значения массы винтов со стандартными длинами, только для справок.

Таблица А.1

Массы

БИБЛИОГРАФИЯ

ISO 14579, Zylinderschrauben mit Innensechsrund (ISO/DIS 14579:1999).
