ГОСТ Р 52927-2015. Национальный стандарт Российской Федерации. Прокат для судостроения из стали нормальной, повышенной и высокой прочности. Технические условия
(утв. и введен в действие Приказом Росстандарта от 20.07.2015 № 912-ст)
Примечание
Текст документа приведен с учетом поправки, опубликованной в «ИУС», № 11, 2016. Документ введен в действие с 01.04.2016. Взамен ГОСТ Р 52927-2008.
Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2015 г. № 912-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРОКАТ ДЛЯ СУДОСТРОЕНИЯ ИЗ СТАЛИ НОРМАЛЬНОЙ, ПОВЫШЕННОЙ И ВЫСОКОЙ ПРОЧНОСТИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Rolled of normal, increased — and high-strength steel for shipbuilding. Specifications
ГОСТ Р 52927-2015
ОКС 77.140.50
77.140.70
ОКП 09 3100 09 3114 09 7100
Дата введения 1 апреля 2016 года
Предисловие
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 375 «Металлопродукция из черных металлов и сплавов», Федеральным государственным унитарным предприятием «Центральный научно-исследовательский институт конструкционных материалов „Прометей“ (ФГУП ЦНИИ КМ „Прометей“), Федеральным государственным унитарным предприятием „Центральный научно-исследовательский институт черной металлургии им. И.П. Бардина“ (ФГУП „ЦНИИчермет им. И.П. Бардина“)»
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 375 «Металлопродукция из черных металлов и сплавов»
3 УТВЕРЖДЕН и ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2015 г. № 912-ст 4 ВЗАМЕН ГОСТ Р 52927-2008
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на толстолистовой, широкополосный, универсальный, полосовой и фасонный прокат из стали нормальной, повышенной и высокой прочности (далее — прокат), предназначенный для морских и речных судов, нефтегазодобывающих платформ, понтонов, причалов и других сварных конструкций (в т.ч. работающих в арктических условиях). В части норм химического состава стандарт распространяется также на слитки, блюмы, сутунку, кованые, катаные и литые заготовки. Прокат, предназначенный для постройки судов и морских технических сооружений, соответствующих классу Регистра (Российский морской регистр судоходства (РМРС) и/или Российский речной регистр (РРР), поставляют под техническим наблюдением Регистра. Прокат поставляется предприятиями, имеющими свидетельство Регистра о признании изготовителя проката конкретной марки, толщины и технологии производства, выдаваемое на основании проведения сертификационных испытаний по программе Регистра.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 25.506-85 Расчеты и испытания на прочность. Методы механических испытаний металлов. Определение характеристик трещиностойкости (вязкости разрушения) при статическом нагружении
ГОСТ 82-70 Прокат стальной горячекатаный широкополосный универсальный. Сортамент
ГОСТ 103-2006 Прокат сортовой стальной горячекатаный полосовой. Сортамент
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 535-2005 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытаний на растяжение
ГОСТ 4543-71 Прокат из легированной конструкционной стали. Технические условия
ГОСТ 5378-88 Угломеры с нониусом. Технические условия
ГОСТ 5639-82 Стали и сплавы. Методы выявления и определения величины зерна
ГОСТ 6507-90 Микрометры. Технические условия
ГОСТ 7564-97 Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний
ГОСТ 7565-81 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 8240-97 Швеллеры стальные горячекатаные
ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент
ГОСТ 8510-86 Уголки стальные горячекатаные неравнополочные. Сортамент
ГОСТ 9235-76 Полособульб горячекатаный симметричный для судостроения. Сортамент
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 12344-2003 Стали легированные и высоколегированные. Методы определения углерода
ГОСТ 12345-2001 (ИСО 671-82, ИСО 4935-89) Стали легированные и высоколегированные. Методы определения серы
ГОСТ 12346-78 (ИСО 439-82, ИСО 4829-1-86) Стали легированные и высоколегированные. Методы определения кремния
ГОСТ 12347-77 Стали легированные и высоколегированные. Методы определения фосфора
ГОСТ 12348-78 (ИСО 629-82) Стали легированные и высоколегированные. Методы определения марганца
ГОСТ 12350-78 Стали легированные и высоколегированные. Методы определения хрома
ГОСТ 12351-2003 (ИСО 4942:1988, ИСО 9647:1989) Стали легированные и высоколегированные. Методы определения ванадия
ГОСТ 12352-81 Стали легированные и высоколегированные. Методы определения никеля
ГОСТ 12354-81 Стали легированные и высоколегированные. Методы определения молибдена
ГОСТ 12355-78 Стали легированные и высоколегированные. Методы определения меди
ГОСТ 12356-81 Стали легированные и высоколегированные. Методы определения титана
ГОСТ 12357-84 Стали легированные и высоколегированные. Методы определения алюминия
ГОСТ 12358-2002 Стали легированные и высоколегированные. Методы определения мышьяка
ГОСТ 12359-99 (ИСО 4945-77) Стали углеродистые, легированные и высоколегированные. Методы определения азота
ГОСТ 12361-2002 Стали легированные и высоколегированные. Методы определения ниобия
ГОСТ 12362-79 Стали легированные и высоколегированные. Методы определения микропримесей сурьмы, свинца, олова, цинка и кадмия
ГОСТ 14019-2003 (ИСО 7438:1985) Материалы металлические. Метод испытания на изгиб
ГОСТ 14637-89 (ИСО 4995-78) Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 18895-97 Сталь. Метод фотоэлектрического спектрального анализа
ГОСТ 19903-74 Прокат листовой горячекатаный. Сортамент
ГОСТ 21937-76 Полособульб горячекатаный несимметричный для судостроения. Сортамент
ГОСТ 22536.0-87 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87 Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88 Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88 Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87 (ИСО 629-82) Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.6-88 Сталь углеродистая и чугун нелегированный. Методы определения мышьяка
ГОСТ 22536.7-88 Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87 Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88 Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 22536.10-88 Сталь углеродистая и чугун нелегированный. Методы определения алюминия
ГОСТ 22536.11-87 Сталь углеродистая и чугун нелегированный. Методы определения титана
ГОСТ 22536.12-88 Сталь углеродистая и чугун нелегированный. Методы определения ванадия
ГОСТ 22727-88 Прокат листовой. Методы ультразвукового контроля
ГОСТ 26877-2008 Металлопродукция. Методы измерения отклонений формы
ГОСТ 28473-90 Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа
ГОСТ 28870-90 Сталь. Методы испытания на растяжение толстолистового проката в направлении толщины
ГОСТ Р 52381-2005 (ИСО 8486-1:1996, ИСО 6344-2:1998, ИСО 9138:1993, ИСО 9284:1992) Материалы абразивные. Зернистость и зерновой состав шлифовальных порошков. Контроль зернового состава Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 горячекатаное состояние (высокотемпературная прокатка); AR: Процесс прокатки стали при высокой температуре (деформация осуществляется и заканчивается в температурной области рекристаллизации аустенита, выше температуры нормализации) с последующим охлаждением на воздухе.
3.2 нормализация; N: Процесс, включающий нагрев горячекатаной стали до температуры выше температуры Ac3 на 30 °C — 100 °C с последующим охлаждением на воздухе.
3.3 контролируемая (нормализационная) прокатка; CR: Процесс, при котором последние проходы при прокатке выполняются в области температур нормализации с последующим охлаждением на воздухе, в результате чего обеспечивается получение металла, свойства которого в основном соответствуют свойствам после нормализации. Примечание - Допускается контролируемая прокатка с последующим отпуском; CRT: Процесс, при котором прокатка стали выполняется по режиму контролируемой прокатки с последующим охлаждением на воздухе, затем осуществляется нагрев стали до температуры ниже температуры Ac1, выдержка при этой температуре (отпуск).
3.4 закалка с последующим отпуском; QT: Процесс, включающий нагрев стали до температуры выше температуры Ac3 на 30 °C — 100 °C с последующим охлаждением со скоростью, обеспечивающей получение упрочненной структуры (закалка), затем нагрев закаленной стали до температуры, не превышающей температуру Ac1, выдержка при этой температуре (отпуск). Примечание - Допускается двойная закалка с последующим отпуском. Это процесс, включающий нагрев стали до температуры выше температуры Ac3 на 130 °C — 250 °C с целью максимального растворения вторичных фаз и последующим ускоренным охлаждением (первая закалка), затем нагрев стали до температуры выше температуры Ac3 на 30 °C — 100 °C с последующим охлаждением со скоростью, обеспечивающей получение упрочненной структуры (вторая закалка), затем нагрев закаленной стали до температуры, не превышающей температуру Ac1, выдержка при этой температуре (отпуск).
3.5 термомеханическая обработка; TM: Процесс, предполагающий строгий контроль температуры и степени деформации во время прокатки. Как правило, деформация металла заканчивается при температурах, близких к температуре Ar3, окончание деформации возможно в двухфазной области. В процессе термомеханической обработки может применяться ускоренное охлаждение (AcC). Примечание - Ускоренное охлаждение; AcC: Процесс, при котором обеспечивается улучшение свойств стали за счет ее контролируемого охлаждения со скоростью большей, чем охлаждение на воздухе. Этот процесс выполняется непосредственно после завершения деформации при термомеханическом процессе.
3.6 закалка с прокатного нагрева с последующим отпуском; QпнT: Процесс, при котором прокатка стали выполняется при температурах выше температуры Ar3, с последующим ускоренным охлаждением до температуры ниже температуры завершения превращений и последующим нагревом закаленной стали до температуры ниже температуры Ac1, выдержка при этой температуре (отпуск).
3.7 коэффициент пластической деформации по толщине: Отношение начальной толщины заготовки к конечной номинальной толщине листа.
4. Условия заказа
При оформлении заказа необходимо указывать следующие основные данные:
- марку (категорию) <1> стали;
- обозначение настоящего стандарта;
- вид проката;
- массу;
- количество единиц проката;
- номинальные размеры и предельные отклонения;
- требуемую плоскостность (прямолинейность для профильного проката) и качество кромки проката;
- необходимость ультразвукового контроля;
- необходимость наблюдения инспектором Регистра;
- для стали с индексом «Arc» минимальную расчетную температуру материала Td (5.5.3);
- отметку на прокат, поставляемый для изготовления объектов, являющихся объектами технического регулирования Технического регламента о безопасности объектов внутреннего водного транспорта (при необходимости); в заказе указывают «ТР РР».
<1> Вместо термина «марка стали» может быть использован термин «категория стали» (здесь и далее).
Прокат, поставляемый под надзором Регистра (РМРС или РРР), может иметь дополнительные требования, отличающиеся от настоящего стандарта, но регламентированные актуальной редакцией Правил Регистра.
5. Классификация марок стали, обозначения
Прокат для судостроения изготовляют из нелегированной специальной, легированной качественной и легированной специальной стали следующих марок (категорий):
5.1 Сталь нормальной и повышенной прочности базовых марок <1>:
<1> Базовая марка стали — это сталь без дополнительных требований по свариваемости и сопротивлению слоистым разрывам.
5.2 Сталь нормальной и повышенной прочности с гарантией сопротивляемости слоистым разрывам с индексами «Z25», «Z35»:
BZ25, DZ25, EZ25, BZ35, DZ35, EZ35;
A27SZ25, D27SZ25, E27SZ25, A27SZ35, D27SZ35, E27SZ35;
A32Z25, D32Z25, E32Z25, A32Z35, D32Z35, E32Z35;
A36Z25, D36Z25, E36Z25, A36Z35, D36Z35, E36Z35;
A40Z25, D40Z25, E40Z25, A40Z35, D40Z35, E40Z35.
5.3 Сталь нормальной и повышенной прочности улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам с индексом «W»:
5.4 Сталь высокой прочности улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам с индексом «W»:
5.5 Сталь нормальной, повышенной и высокой прочности улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам с индексом «W» для конструкций, работающих при низких температурах
5.5.1 Сталь нормальной прочности, улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам:
5.5.2 Сталь повышенной прочности улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам:
5.5.3 Сталь повышенной прочности улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам с индексом «Arc» толщиной не менее 25,0 мм, используемая для любых конструктивных элементов без ограничений до температуры не ниже Td, выбираемой с интервалом 5 °C (Td — минимальная расчетная температура материала, TA — расчетная температура конструкции. Для заказной документации Td = TA при отсутствии специальных указаний):
5.5.4 Сталь высокой прочности улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам:
5.5.5 Сталь высокой прочности улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам с индексом «Arc» толщиной не менее 25,0 мм, используемая для любых конструктивных элементов без ограничений до температуры не ниже Td, выбираемой с интервалом 5 °C:
5.6 Условные обозначения индексов в марке стали
S — символ, добавляемый после обозначения категории стали, если эта сталь по каким-либо причинам не в полной мере соответствует требованиям Правил классификации и постройки морских судов, и Правил классификации, постройки и оборудования плавучих буровых установок и морских стационарных платформ, но после одобрения Регистра;
Z25 — сталь с нормируемой величиной относительного сужения в направлении толщины Zz >= 25%;
Z35 — сталь с нормируемой величиной относительного сужения в направлении толщины Zz >= 35%;
W — сталь улучшенной свариваемости с нормируемым значением Zz >= 35%.
Arc — символ, добавляемый в качестве верхнего индекса к обозначению стали категории F, удовлетворяющей требованиям, предъявляемым к сталям улучшенной свариваемости и требованиям по Z-свойствам. Рядом с символом указывается расчетная (минимальная) температура материала Td (без знака минус), до которой сталь может быть использована для любых конструктивных элементов без ограничений;
PC — сталь, поставляемая под техническим наблюдением Регистра (например, PC D32). При обозначении категории стали повышенной прочности к символу категории по требованию заказчика может добавляться буква H (например, PC DH32), стали высокой прочности к символу категории может добавляться буква Q (например, PC EQ500W).
ReH (\sigma_{T}) — верхний предел текучести, Н/мм2;
Re — (\sigma_{0,2}) физический предел текучести, Н/мм2;
Rp0 (\sigma_{B}) ,2 — условный предел текучести, Н/мм2;
Rm (\delta_{5}) — временное сопротивление, Н/мм2;
A5 — относительное удлинение, %;
KV — работа удара, определяемая на образцах с V-образным надрезом, Дж;
Zz — относительное сужение в направлении толщины листа, %; CTOD — критическое раскрытие в вершине трещины, мм.
6. Сортамент
6.1 Размеры и предельные отклонения толстолистового, полосового, широкополосного универсального и фасонного проката
6.1.1 Прокат толстолистовой (далее — листовой) изготовляют в виде листов и порезанных листов из рулонов толщиной, указанной в таблице 1, длиной от 4500 до 12000 мм включительно, шириной от 1000 до 3200 мм включительно. Предельные отклонения по длине и ширине должны соответствовать требованиям ГОСТ 19903.
Таблица 1
Толщина листового проката в зависимости от марки стали
6.1.2 Ширину проката свыше 3200 до 4800 мм включительно и длину проката до 24000 мм включительно устанавливают по согласованию изготовителя с заказчиком. Для стали нормальной прочности категорий A, B, D со всеми индексами и повышенной прочности A27S, D27S, A32, D32, A36, D36, со всеми индексами, кроме «Arc», допускается прокатка листов двойной ширины по согласованию изготовителя с заказчиком при оформлении заказа.
6.1.3 Листы толщиной от 4,0 до 20,0 мм изготовляют с интервалом 0,5 мм, свыше 20,0 мм — с интервалом 1,0 мм.
6.1.4 Листовой прокат поставляют с предельными минусовыми отклонениями по толщине проката не более 0,3 мм и предельными плюсовыми отклонениями в соответствии с требованиями таблицы 2.
Таблица 2
Предельные плюсовые отклонения по толщине листового проката
Примечание - Для проката толщиной, отличной от указанной, принимают предельные отклонения, приведенные в настоящей таблице для проката следующей, большей толщины.
6.1.5 По требованию заказчика листовой прокат изготовляют с предельными минусовыми отклонениями по толщине в соответствии с требованиями таблицы 3 (с указанием в заказе точности изготовления — «Т»). При этом предельные плюсовые отклонения по толщине листов ограничиваются требованиями по массе партии в соответствии с 8.7.
Таблица 3
Предельные минусовые отклонения по толщине листового проката
| В миллиметрах | Толщина |
| Предельные минусовые отклонения | От 4,0 до 7,5 включ. |
| 0,4 | « 8,0 » 14,5 «» |
| 0,5 | « 15,0 » 24,0 «» |
| 0,6 | « 25,0 » 39,0 «» |
| 0,8 | « 40,0 » 70,0 «» |
| 1,0 | Св. 70,0 « 80,0 » |
| 1,1 | « 80,0 » 100,0 «» |
| 1,2 | |
Примечание - При маркировке листового проката с указанными предельными отклонениями по толщине к марке стали через дефис добавляют точность изготовления — «Т».
6.1.6 Прокат поставляют с обрезной кромкой (О). По согласованию изготовителя с заказчиком допускается поставка проката без обрезки кромок (НО).
Листы, прокатанные на непрерывных станах, допускается поставлять с необрезной кромкой (НО).
6.1.7 По плоскостности прокат поставляют нормальной (ПН), высокой (ПВ), улучшенной (ПУ) и особо высокой плоскостности (ПО) с отклонениями от плоскостности в соответствии с требованиями ГОСТ 19903. Требования по косине реза и серповидности проката — по ГОСТ 19903.
6.1.8 Полосовой и широкополосный универсальный <1> прокат изготовляют из стали марок и толщиной, указанных в таблице 4, длиной, шириной и предельными отклонениями в соответствии с требованиями ГОСТ 103 и ГОСТ 82 соответственно.
Таблица 4
Толщина полосового и широкополосного универсального <1> проката
| Марка (категория) стали | |
| Толщина, мм | A |
| От 4 до 60 включ. | B, D, A27S, D27S, E27S |
| « 5 » 30 «» | E, D32, E32 |
| « 5 » 20 <2> «» | A32 |
| « 4 » 20 <2> «» | A36, A40, A40S |
| « 4 » 15 <2> «» | D36, E36, D40, E40, D40S, E40S |
| « 5 » 15 <2> « <1> Широкополосный универсальный прокат изготовляют минимальной толщиной 6 мм. бульшей» | |
<2> При выполнении требований настоящего стандарта прокат может изготовляться толщины.
6.1.9 Фасонный прокат изготовляют из стали марок A, B, D, E, A32, D32, E32, A36, D36, E36, A40, D40, A40S, D40S в виде полособульбов размерами и предельными отклонениями по размерам и форме по ГОСТ 21937 и ГОСТ 9235, уголков — по ГОСТ 8509 и ГОСТ 8510, швеллеров — по ГОСТ 8240.
Примеры условных обозначений: Прокат листовой особо высокой плоскостности (ПО), с обрезной кромкой (О), размерами 20,0 x 1500 x 6000 мм по ГОСТ 19903-74 из стали повышенной прочности марки D32:
\frac{\text{ПО } - \text{О } - 20,0 \times 1500 \times 6000\text{ГОСТ }19903 - 74}{D32\text{ГОСТ Р }52927 - 2015} Лист
То же, из стали повышенной прочности марки D32 с индексом «Z35»:
\frac{\text{ПО } - \text{О } - 20,0 \times 1500 \times 6000\text{ГОСТ }19903 - 74}{D32Z35\text{ГОСТ Р }52927 - 2015} Лист
То же, прокат, поставляемый на класс Регистра:
\frac{\text{ПО } - \text{О } - 20,0 \times 1500 \times 6000\text{ГОСТ }19903 - 74}{PCD32Z35\text{ГОСТ Р }52927 - 2015} Лист
Прокат листовой высокой плоскостности (ПВ), с обрезной кромкой (О), размерами 40,0 x 3200 x 10000 мм по ГОСТ 19903-74 из стали высокой прочности улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам марки F460W, поставляемый на класс Регистра:
\frac{\text{ПВ } - \text{О } - 40,0 \times 3200 \times 10000\text{ГОСТ }19903 - 74}{PCF460W\text{ГОСТ Р }52927 - 2015} Лист
Прокат листовой высокой плоскостности (ПВ), с обрезной кромкой (О), размерами 40,0 x 3200 x 10000 мм по ГОСТ 19903-74 из стали высокой прочности улучшенной свариваемости с гарантией сопротивляемости слоистым разрывам марки F460W с индексом «Arc40» при минимальной расчетной температуре материала минус 40 °C, до которой сталь может быть использована для любых конструктивных элементов без ограничений, поставляемый на класс Регистра:
\frac{\text{ПВ } - \text{О } - 40,0 \times 3200 \times 10000\text{ГОСТ }19903 - 74}{PCF460W^{Arc40}\text{ГОСТ Р }52927 - 2015} Лист
Прокат листовой высокой плоскостности (ПВ), с необрезной кромкой (НО), размерами 20,0 x 1500 x 6000 мм по ГОСТ 19903-74 из стали повышенной прочности марки D32 с гарантией сопротивляемости слоистым разрывам с индексом «Z35», с требованиями к предельным минусовым отклонениям по таблице 3 (Т):
\frac{\text{ПВ } - H\text{О } - 20,0 \times 1500 \times 6000\text{ГОСТ }19903 - 74}{D32Z35 - T\text{ГОСТ Р }52927 - 2015} Лист
Прокат угловой равнополочный обычной точности прокатки (Б), размерами 50 x 50 x 3 мм по ГОСТ 8509-89 из стали марки B:
\frac{\text{Б} - 50 \times 50 \times 3\text{ГОСТ }8509 - 89}{B\text{ГОСТ Р }52927 - 2015} Уголок
Прокат широкополосный универсальный с ребровой кривизной по классу Б, размерами 15 x 250 мм по ГОСТ 82-70 из стали марки A, поставляемый на класс Регистра:
\frac{\text{Б} - 15 \times 250\text{ГОСТ }82 - 70}{\text{РС А ГОСТ Р }52927 - 2015} Полоса
Прокат полосовой обычной точности прокатки (ВТ1) размерами 5 x 50 мм по ГОСТ 103-2006 из стали марки D40, группы поверхности 1ГП, поставляемый на класс Регистра:
\frac{\text{ВТ}1 - 5 \times 50\text{ГОСТ }103 - 2006}{\text{РС }D40 - 1\text{ГП ГОСТ Р }52927 - 2015} Полоса
Полособульб симметричный № 271010 по ГОСТ 9235-76 из стали марки A36, поставляемый на класс Регистра:
\frac{271010\text{ГОСТ }9235 - 76}{\text{РС А }36\text{ГОСТ Р }52927 - 2015} Полособульб
Полособульб несимметричный № 12 по ГОСТ 21937-76 из стали марки A36, поставляемый на класс Регистра:
\frac{12\text{ГОСТ }21937 - 76}{\text{РС А }36\text{ГОСТ Р }52927 - 2015} Полособульб
7. Технические требования
Прокат поставляют в соответствии с требованиями настоящего стандарта и заказа по технологической документации, утвержденной в установленном порядке.
7.1 Состояние поставки
7.1.1 Состояние поставки листового, полосового, широкополосного универсального и фасонного проката из стали базовых марок Состояние поставки листового, широкополосного универсального, полосового и фасонного проката должно соответствовать требованиям, указанным в таблице 5.
Таблица 5
7.1.2 Листовой, полосовой и широкополосный прокат из стали марок D, D27S, A32, D32, A36, D36 толщиной до 25,0 мм по согласованию с заказчиком и Регистром может поставляться в горячекатаном состоянии. Фасонный прокат из стали марок A32, A36, D32, D36 по согласованию с заказчиком и Регистром может поставляться в горячекатаном состоянии, а марок E32 и E36 — в горячекатаном состоянии или после контролируемой прокатки.
7.1.3 Состояние поставки листового проката из стали марок с индексами «Z25», «Z35», «W», «Arc»
Состояние поставки проката должно соответствовать требованиям, указанным в таблице 6.
Таблица 6
7.2 Химический состав
7.2.1 Химический состав стали базовых марок для листового, полосового, широкополосного универсального и фасонного проката. Химический состав стали базовых марок нормальной и повышенной прочности по ковшевой пробе должен соответствовать требованиям, указанным в таблице 7.
Таблица 7
Химический состав базовых марок стали нормальной и повышенной прочности
| Марка стали | Массовая доля элементов, % | ||||||||||||
| углерода не более | Марганца <1> | кремния | хрома | меди | никеля | молибдена | алюминия <2>, <3> | титана | ванадия | ниобия | серы | фосфора | |
| не более | не более | ||||||||||||
| Сталь нормальной прочности | |||||||||||||
| A, B, D | 0,21 | 0,60 — 1,00 | 0,15 — 0,35 | 0,30 | 0,35 | 0,40 | - | 0,020 - 0,060 | <2>, <4> | <4> | <4> | 0,025 | 0,025 |
| E | 0,18 | ||||||||||||
| Сталь повышенной прочности | |||||||||||||
| A27S, D27S, E27S | 0,18 | 0,60 — 1,40 | 0,15 — 0,35 | 0,30 | 0,35 | 0,40 | - | 0,020 - 0,060 | <2>, <4> | <4> | <4> | 0,025 | 0,025 |
| A32, D32, E32 | 0,18 | 0,90 — 1,60 | 0,15 — 0,50 | 0,30 | 0,35 | 0,40 | 0,08 | ||||||
| A36, D36 A40, D40 | 0,015 <6> | 0,020 <6> | |||||||||||
| E36, E40 | <2>, <5> | <5> | <5> | ||||||||||
| A40S, D40S, E40S | 0,12 | 0,50 — 0,80 | 0,80 — 1,10 | 0,60 — 0,90 | 0,40 — 0,60 | 0,50 — 0,80 | 0,08 | <2>, <4> | <4> | <4> | |||
| <1> Для стали нормальной прочности, а также марок A27S, D27S, E27S, A32, D32, E32, A36, D36, E36, A40, D40, E40 по заказам на класс Регистра допускается снижение массовой доли марганца по согласованию с Регистром. <2> Сталь может содержать титан. Массовая доля титана — не более 0,02%. При легировании титаном суммарная массовая доля алюминия и титана должна быть не менее 0,020%. <3> Допускается определение массовой доли кислоторастворимого алюминия, при этом его массовая доля должна быть от 0,015% до 0,050%. <4> Сталь может содержать ванадий и ниобий по отдельности или в комбинации. Если указанные элементы вводятся по отдельности, их массовая доля должна быть: ванадия от 0,05% до 0,10% или ниобия от 0,02% до 0,05%. Если элементы используются в комбинации, их массовая доля должна быть от 0,02% до 0,05% каждого, при этом суммарная массовая доля ниобия, ванадия и титана не должна превышать 0,12%. <5> Сталь должна содержать ванадий и ниобий по отдельности или в комбинации. Если указанные элементы вводятся по отдельности, их массовая доля должна быть: ванадия от 0,05% до 0,10% или ниобия от 0,02% до 0,05%. Если элементы используются в комбинации, их массовая доля должна быть от 0,02% до 0,05% каждого, при этом суммарная массовая доля ниобия, ванадия и титана не должна превышать 0,12%. <6> При производстве широкополосного универсального, полосового и фасонного проката из стали повышенной прочности допускается массовая доля серы и фосфора не более 0,025% каждого. | |||||||||||||
7.2.1.1 Значение углеродного эквивалента (Cэкв) не должно превышать:
- для проката из стали нормальной прочности в состоянии поставки после термомеханической обработки (TM) и контролируемой прокатки (CR) — 0,34%, в других состояниях поставки — 0,40%,
- для проката из стали повышенной прочности — в соответствии с таблицей 8.
Таблица 8
Максимальное значение углеродного эквивалента для стали повышенной прочности
0,45
Углеродный эквивалент рассчитывается по формуле (1), приведенной в 10.1.1.
Для проката из стали марок A40S, D40S, E40S, поставляемого в любом состоянии, толщиной до 20,0 мм включительно значение коэффициента трещиностойкости Pст при сварке, рассчитанное по формуле (2), приведенной в 10.1.2, должно быть не более 0,23%, для проката толщиной более 20,0 мм — не более 0,27%.
7.2.1.2 Максимальная массовая доля азота в стали — 0,008%. Допускается массовая доля азота до 0,012% при условии, что Al/N >= 2, при этом прокат из стали всех марок, кроме марки A, с массовой долей азота от 0,009% до 0,012% должен быть подвергнут испытанию на ударный изгиб после механического старения.
7.2.1.3 Массовая доля мышьяка в стали не должна превышать 0,08%. По требованию Регистра в ковшевой пробе или при контрольном анализе в готовом прокате может быть определена массовая доля мышьяка, сурьмы, олова, цинка, свинца, при этом должно быть не более 0,02% As, 0,010% Sb, 0,010% Sn, 0,010% Zn, 0,005% Pb.
7.2.1.4 Предельные отклонения от норм по массовой доле химических элементов по ковшевой пробе, указанных в таблице 7, в готовом прокате при контрольных испытаниях должны соответствовать приведенным в таблице 9.
Таблица 9
Примечание - Предельные отклонения при одностороннем ограничении массовой доли элемента действуют только на это ограничение.
7.2.2 Химический состав листовой стали марок с индексами «Z25», «Z35», «W», «Arc»
Химический состав по ковшевой пробе должен соответствовать требованиям, указанным в таблицах 10 — 12.
Таблица 10
Химический состав стали нормальной прочности для марок с индексами Z25, Z35, W
| В процентах | Марка стали | |||||||||||
| Массовая доля элементов | углерода, не более | марганца <1> | кремния | хрома | меди | никеля | алюминия <2>, <3> | титана <2>, <4> | ванадия <4> | ниобия <4> | серы | |
| фосфора | не более | |||||||||||
| не более BZ25 | DZ25 | 0,21 | 0,60 — 1,00 | 0,15 — 0,35 | 0,30 | 0,35 | 0,40 | 0,020 — 0,060 | - | - | - | 0,008 |
| 0,010 BZ35 | DZ35 | |||||||||||
| 0,005 | EZ25 | 0,18 | ||||||||||
| 0,008 | EZ35 | |||||||||||
| 0,005 | BW, DW, EW, FW | |||||||||||
| 0,12 <1> Допускается снижение содержания марганца по заказам на класс Регистра по согласованию с Регистром. <2> Сталь может содержать титан. Массовая доля титана — не более 0,02%. При легировании титаном суммарная массовая доля алюминия и титана должна быть не менее 0,020%. <3> Допускается определение массовой доли кислоторастворимого алюминия, при этом его массовая доля должна быть от 0,015% до 0,050%. | ||||||||||||
<4> Сталь может содержать ванадий и ниобий по отдельности или в комбинации. Если указанные элементы вводятся по отдельности, их массовая доля должна быть: ванадия от 0,05% до 0,10% или ниобия от 0,02% до 0,05%. Если элементы используются в комбинации, их массовая доля должна быть от 0,02% до 0,05% каждого, при этом суммарная массовая доля ниобия, ванадия и титана не должна превышать 0,12%.
Таблица 11
Химический состав стали повышенной прочности для марок с индексами «Z25», «Z35», «W», «Arc»
| В процентах | Марка стали | ||||||||||||
| Массовая доля элементов | углерода | марганца <1> | кремния | хрома | меди | никеля | молибдена | алюминия <2>, <3> | титана | ванадия | ниобия | серы | |
| фосфора | |||||||||||||
| не более | A27SZ25, D27SZ25, E27SZ25 | Не более 0,18 | 0,60 — 1,40 | 0,15 — 0,35 | Не более 0,20 | Не более 0,35 | Не более 0,40 | Не более 0,08 | 0,020 - 0,060 | <2> <4> <5> | <4> | <4> | 0,008 |
| 0,010 | A27SZ35, D27SZ35, E27SZ35 | ||||||||||||
| 0,005 | A32Z25, D32Z25, E32Z25, A36Z25, D36Z25, A40Z25, D40Z25 | 0,90 — 1,60 | |||||||||||
| 0,008 | E36Z25, E40Z25 | <5> | |||||||||||
| <5> | A32Z35, D32Z35, E32Z35, A36Z35, D36Z35, A40Z35, D40Z35 | <4> | <4> | ||||||||||
| 0,005 | A27SW, D27SW, E27SW | Не более 0,12 | 0,60 — 1,40 | <5> | |||||||||
| <5> | E36Z35, E40Z35, A32W, D32W, E32W, A36W, D36W, E36W, A40W, D40W, E40W | ||||||||||||
| 0,90 — 1,60 | A40SW, D40SW, E40SW | 0,50 — 0,80 | 0,80 — 1,10 | 0,60 — 0,90 | 0,40 — 0,60 | 0,50 — 0,80 | <4> | ||||||
| <4> F32W, | F32WArc | 0,07 — 0,12 | 0,6 — 0,9 | 0,15 — 0,35 | Не более 0,30 | Не более 0,35 | Не более 0,40 | 0,020 - 0,060 | <2> <5> | <5> | |||
| <5> F36W, F40W, | F36WArc, F40WArc | 0,07 — 0,11 | 1,15 — 1,60 | 0,10 — 0,40 | Не более 0,20 | Не более 0,35 | Не более 0,80 | 0,020 - 0,060 | <2> <5> | ||||
| <5> F36SW, F40SW, | F36SWArc; F40SWArc | 0,08 — 0,11 | 1,15 — 1,60 | 0,10 — 0,40 | Не более 0,20 | Не более 0,25 | 0,65 — 1,05 | 0,020 - 0,060 | |||||
| <2> <5> <1> Для стали марок A32, D32, E32, A36, D36, E36, A40, D40, E40 с индексами «Z25» и «Z35» по заказам на класс Регистра допускается снижение массовой доли марганца по согласованию с Регистром. <2> Сталь может содержать титан. Массовая доля титана — не более 0,02%. При легировании титаном суммарная массовая доля алюминия и титана должна быть не менее 0,020%. <3> Допускается определение массовой доли кислоторастворимого алюминия, при этом его массовая доля должна быть от 0,015% до 0,050%. <4> Сталь может содержать ванадий и ниобий по отдельности или в комбинации. Если указанные элементы вводятся по отдельности, их массовая доля должна быть: ванадия от 0,05% до 0,10% или ниобия от 0,02% до 0,05%. Если элементы используются в комбинации, их массовая доля должна быть от 0,02% до 0,05% каждого, при этом суммарная массовая доля ниобия, ванадия и титана не должна превышать 0,12%. | |||||||||||||
<5> Сталь должна содержать ванадий и ниобий по отдельности или в комбинации. Если указанные элементы вводятся по отдельности, их массовая доля должна быть: ванадия от 0,05% до 0,10% и ниобия от 0,02% до 0,05%. Если элементы используются в комбинации, их массовая доля должна быть от 0,02 до 0,05% каждого, при этом суммарная массовая доля ниобия, ванадия и титана не должна превышать 0,12%.
Таблица 12
Химический состав стали высокой прочности с индексами «W», «Arc»
| В процентах | Марка стали | ||||||||||||
| Массовая доля элементов | углерода | марганца | кремния | хрома | меди | никеля <1> | молибдена | алюминия <2>, <3> | титана | ванадия | ниобия | серы | |
| фосфора | |||||||||||||
| не более D420W E420W F420W F420WArc D460W E460W F460W | F460WArc | 0,08 — 0,11 | 1,15 — 1,60 | 0,10 — 0,40 | Не более 0,20 | 0,30 — 0,60 | 0,65 — 1,05 | Не более 0,08 | 0,020 - 0,060 | <2> <4> | <4> | <4> | 0,005 |
| 0,010 D500W E500W F500W | F500WArc | 0,08 — 0,12 | 0,45 — 0,75 | 0,20 — 0,40 | 1,05 — 1,30 | 0,35 — 0,65 | 1,85 — 2,15 | 0,10 - 0,18 | <2> <4> | <4> | |||
| <4> <1> Для листового проката из стали марок D500W, E500W, F500W, F500WArc толщиной менее 50,0 мм допускается снижение массовой доли никеля до 1,35%. <2> Сталь может содержать титан. Массовая доля титана — не более 0,02%. При легировании титаном суммарная массовая доля алюминия и титана должна быть не менее 0,020%. <3> Допускается определение массовой доли кислоторастворимого алюминия, при этом его массовая доля должна быть в пределах от 0,015% до 0,050%. | |||||||||||||
<4> Сталь должна содержать ванадий и ниобий по отдельности или в комбинации. Если указанные элементы вводятся по отдельности, их массовая доля должна быть: ванадия от 0,02% до 0,06% и ниобия от 0,02% до 0,05%. Если элементы используются в комбинации, их массовая доля должна быть от 0,02% до 0,05% каждого, при этом суммарная массовая доля ниобия, ванадия и титана не должна превышать 0,12%.
7.2.2.1 В прокате из стали нормальной и повышенной прочности, поставляемом после термомеханической обработки и контролируемой прокатки, массовая доля углерода не должна превышать 0,10%, допускается снижение массовой доли углерода до 0,05%.
7.2.2.2 Для проката из стали нормальной прочности с индексами «Z25», «Z35», «W», «Arc», а также марки FW после термомеханической обработки максимальное значение Cэкв — в соответствии с 7.2.1.1. Для проката из стали повышенной прочности с индексами «Z25», «Z35», «W», «Arc» максимальное значение Cэкв, рассчитываемого по формуле (1), должно соответствовать требованиям таблицы 13.
Таблица 13
0,45
Для проката из стали повышенной прочности с индексами «W», «Arc», поставляемой после закалки и отпуска, а также стали марок A40SW, D40SW, E40SW и стали высокой прочности в любом состоянии поставки коэффициент трещиностойкости при сварке Pст должен соответствовать следующим требованиям:
- для проката из стали марок A40SW, D40SW, E40SW толщиной до 20,0 мм вкл. — не более 0,23%,
- для проката из стали марок A40SW, D40SW, E40SW толщиной более 20,0 мм — не более 0,27%,
- для стали повышенной прочности остальных марок, а также высокой прочности категории 420 и 460 — не более 0,22%,
- для стали высокой прочности категории 500 — не более 0,28%.
7.2.2.3 Требования по массовой доле азота — в соответствии с 7.2.1.2.
7.2.2.4 Требования по массовой доле вредных примесей — в соответствии с 7.2.1.3.
7.2.2.5 Предельные отклонения от норм по массовой доле химических элементов по ковшевой пробе, указанных в таблицах 10 — 12 в готовом прокате из стали марок с индексами «Z25», «Z35», «W», «Arc», при контрольных испытаниях должны соответствовать приведенным в таблице 9.
7.3 Механические и технологические свойства
7.3.1 Механические и технологические свойства листового, полосового, широкополосного универсального и фасонного проката из стали базовых марок Механические свойства при растяжении проката из стали базовых марок для всех толщин и работа удара для проката толщиной 10,0 мм и более в состоянии поставки должны соответствовать нормам, указанным в таблице 14.
Таблица 14
Механические свойства и работа удара для проката из стали нормальной и повышенной прочности базовых марок
| Марка стали | Толщина проката, мм | Временное сопротивление Rm, Н/мм2 | Предел текучести ReH <1> Н/мм2 | Относительное удлинение A5, % | Работа удара для проката толщиной 10,0 мм и более KV, Дж, при температуре °C | |||
| +20 | 0 | -20 | -40 | |||||
| не менее | ||||||||
| A | До 50,0 включ. | 400 — 520 | 235 | 22 | - | - | - | - |
| Св. 50,0 до 70,0 включ. | 34 | |||||||
| Св. 70,0 до 100,0 включ. | 41 | |||||||
| B | До 50,0 включ. | - | 27 | - | - | |||
| Св. 50,0 до 70,0 включ. | 34 | |||||||
| Св. 70,0 до 100,0 включ. | 41 | |||||||
| D | До 50,0 включ. | - | - | 27 | - | |||
| Св. 50,0 до 70,0 включ. | 34 | |||||||
| Св. 70,0 до 100,0 включ. | 41 | |||||||
| E | До 50,0 включ. | - | - | - | 27 | |||
| Св. 50,0 до 70,0 включ. | 34 | |||||||
| Св. 70,0 до 100,0 включ. | 41 | |||||||
| A27S | До 50,0 включ. | 400 — 540 | 265 | 22 | - | 31 | - | - |
| Св. 50,0 до 70,0 включ. | 38 | |||||||
| Св. 70,0 до 100,0 включ. | 41 | |||||||
| D27S | До 50,0 включ. | - | - | 31 | - | |||
| Св. 50,0 до 70,0 включ. | 38 | |||||||
| Св. 70,0 до 100,0 включ. | 41 | |||||||
| E27S | До 50,0 включ. | - | - | - | 31 | |||
| Св. 50,0 до 70,0 включ. | 38 | |||||||
| Св. 70,0 до 100,0 включ. | 41 | |||||||
| A32 | До 50,0 включ. | 440 — 570 | 315 | 22 | - | 31 | - | - |
| Св. 50,0 до 70,0 включ. | 38 | |||||||
| Св. 70,0 до 100,0 включ. | 46 | |||||||
| D32 | До 50,0 включ. | - | - | 31 | - | |||
| Св. 50,0 до 70,0 включ. | 38 | |||||||
| Св. 70,0 до 100,0 включ. | 46 | |||||||
| E32 | До 50,0 включ. | - | - | - | 31 | |||
| Св. 50,0 до 70,0 включ. | 38 | |||||||
| Св. 70,0 до 100,0 включ. | 46 | |||||||
| A36 | До 50,0 включ. | 490 — 630 | 355 | 21 | - | 34 | - | - |
| Св. 50,0 до 70,0 включ. | 41 | |||||||
| Св. 70,0 до 100,0 включ. | 50 | |||||||
| D36 | До 50,0 включ. | - | - | 34 | - | |||
| Св. 50,0 до 70,0 включ. | 41 | |||||||
| Св. 70,0 до 100,0 включ. | 50 | |||||||
| E36 | До 50,0 включ. | - | - | - | 34 | |||
| Св. 50,0 до 70,0 включ. | 41 | |||||||
| Св. 70,0 до 100,0 включ. | 50 | |||||||
| A40 | До 50,0 включ. | 510 — 660 | 390 | 20 | - | 39 | - | - |
| Св. 50,0 до 70,0 включ. | 46 | |||||||
| D40 | До 50,0 включ. | - | - | 39 | - | |||
| Св. 50,0 до 70,0 включ. | 46 | |||||||
| E40 | До 50,0 включ. | - | - | - | 39 | |||
| Св. 50,0 до 70,0 включ. | 46 | |||||||
| A40S | От 4,0 до 50,0 включ. | 530 — 690 | 390 | 20 | - | 36 | - | - |
| D40S | От 5,0 до 50,0 включ. | - | - | 36 | - | |||
| E40S | - | - | - | 36 | ||||
| <1> Для сталей с физическим пределом текучести определяют ReH или, при отсутствии ReH, определяют Re. Для сталей без физического предела текучести определяют условный предел текучести Rp0,2. | ||||||||
7.3.1.1 Работу удара определяют как среднее значение из трех значений, при этом на одном из образцов допускается снижение работы удара ниже требуемого значения на 30%.
7.3.1.2 Для проката толщиной менее 10,0 мм работа удара при температурах испытания в соответствии с таблицей 14 для стали нормальной и повышенной прочности должна удовлетворять требованиям таблицы 15.
Таблица 15
Работа удара для проката базовых марок стали толщиной менее 10,0 мм
7.3.1.3 Работа удара KV после механического старения должна соответствовать нормам таблиц 14 и 15 с учетом 7.3.1.1.
7.3.1.4 Листовой прокат толщиной 10,0 мм и более из стали марок D40, E40, D40S, E40S и толщиной 16,0 мм и более из стали всех остальных марок, кроме стали марки A, должен выдерживать испытания на изгиб широких образцов на угол 120° на оправке диаметром, равным двум толщинам, без образования надрывов и трещин.
7.3.1.5 Листовой прокат толщиной 10,0 мм и более из стали марок D40, E40, D40S, E40S и толщиной 16,0 мм и более из стали всех остальных марок, (кроме стали марок A, B, A27S) должен выдерживать испытания на излом надрезанных образцов толщиной, равной толщине листа, и иметь волокнистое строение на площади, не менее:
65% — для стали марок D27S, E27S, A32, D32, E32, A36, D36, E36, A40, D40, E40, A40S, D40S, E40S.
7.3.1.6 Широкополосный универсальный прокат толщиной 16,0 мм и более должен выдерживать испытания на изгиб широких образцов на угол 180° на оправке диаметром, равным двум толщинам, без образования надрывов и трещин.
7.3.2 Механические и технологические свойства листового проката из стали марок с индексами «Z25», «Z35», «W», «Arc» Механические свойства при растяжении, работа удара и вид излома в состоянии поставки должны соответствовать нормам, указанным в таблицах 16 — 18 с учетом требований раздела 7.3.1 и следующими дополнительными требованиями.
Таблица 16
Механические свойства при растяжении, вид излома и работа удара для проката из стали нормальной прочности марок с индексами «Z25», «Z35», «W»
| Марка стали | Толщина проката, мм | Временное сопротивление Rm, Н/мм2 | Предел текучести ReH <1>, Н/мм2 | Относительное удлинение A5,% | Количество волокнистой составляющей в изломе проб натуральной толщины при комнатной температуре, % | Работа удара для проката толщиной 10,0 мм и более KV, Дж, при температуре °C | |||
| 0 | -20 | -40 | -60 | ||||||
| не менее | |||||||||
| BZ25, BZ35 | До 50,0 включ. | 400 — 520 | 235 | 22 | - | 27 | - | - | |
| Св. 50,0 до 70,0 включ. | 34 | - | |||||||
| BW | До 70,0 включ. | 40 | - | - | - | ||||
| DZ25, DZ35 | До 50,0 включ. | 65 | - | 27 | - | ||||
| Св. 50,0 до 70,0 включ. | 34 | - | |||||||
| DW | До 70,0 включ. | - | 40 | - | - | ||||
| EZ25, EZ35 | До 50,0 включ. | - | - | 27 | - | ||||
| Св. 50,0 до 70,0 включ. | 34 | - | |||||||
| EW | До 70,0 включ. | - | - | 40 | - | ||||
| FW | До 70,0 включ. | 75 | - | - | - | 40 | |||
| <1> Для сталей с физическим пределом текучести определяют ReH или, при отсутствии ReH, определяют Re. Для сталей без физического предела текучести определяют условный предел текучести Rp0,2. | |||||||||
Таблица 17
Механические свойства при растяжении, вид излома и работа удара для проката из стали повышенной прочности марок с индексами «Z25», «Z35», «W», «Arc»
| Марка стали | Толщина проката, мм | Временное сопротивление Rm, Н/мм2 | Предел текучести ReH <1>, Н/мм2 | Относительное удлинение A5,% | Количество волокнистой составляющей в изломе проб натуральной толщины при комнатной температуре, % | Работа удара для проката толщиной 10,0 мм и более KV, Дж, при температуре °C | |||
| 0 | -20 | -40 | -60 | ||||||
| не менее | |||||||||
| A27SZ25, A27SZ35 | До 50,0 включ. | 400 — 540 | 265 | 22 | - | 31 | - | - | - |
| Св. 50,0 до 70,0 включ. | 38 | ||||||||
| D27SZ25, D27SZ35 | До 50,0 включ. | 400 — 540 | 265 | 22 | 65 | - | 31 | - | - |
| Св. 50,0 до 70,0 включ. | 38 | ||||||||
| E27SZ25, E27SZ35 | До 50,0 включ. | 400 — 540 | 265 | 22 | 65 | - | - | 31 | - |
| Св. 50,0 до 70,0 включ. | 38 | ||||||||
| A32Z25, A32Z35 | До 50,0 включ. | 440 — 570 | 315 | 22 | 65 | 31 | - | - | - |
| Св. 50,0 до 70,0 включ. | 38 | ||||||||
| D32Z25, D32Z35 | До 50,0 включ. | 440 — 570 | 315 | 22 | 65 | - | 31 | - | - |
| Св. 50,0 до 70,0 включ. | 38 | ||||||||
| E32Z25, E32Z35 | До 50,0 включ. | 440 — 570 | 315 | 22 | 65 | - | - | 31 | - |
| Св. 50,0 до 70,0 включ. | 38 | ||||||||
| A36Z25, A36Z35 | До 50,0 включ. | 490 — 630 | 355 | 21 | 65 | 34 | - | - | - |
| Св. 50,0 до 70,0 включ. | 41 | ||||||||
| D36Z25, D36Z35 | До 50,0 включ. | 490 — 630 | 355 | 21 | 65 | - | 34 | - | - |
| Св. 50,0 до 70,0 включ. | 41 | ||||||||
| E36Z25, E36Z35 | До 50,0 включ. | 490 — 630 | 355 | 21 | 65 | - | - | 34 | - |
| Св. 50,0 до 70,0 включ. | 41 | ||||||||
| A40Z25 A40Z35 | До 50,0 включ. | 510 — 660 | 390 | 20 | 65 | 39 | - | - | - |
| Св. 50,0 до 70,0 включ. | 46 | ||||||||
| D40Z25 D40Z35 | До 50,0 включ. | 510 — 660 | 390 | 20 | 65 | - | 39 | - | - |
| Св. 50,0 до 70,0 включ. | 46 | ||||||||
| E40Z25 E40Z35 | До 50,0 включ. | 510 — 660 | 390 | 20 | 65 | - | - | 39 | - |
| Св. 50,0 до 70,0 включ. | 46 | ||||||||
| A27SW | До 70,0 включ. | 400 — 510 | 256 | 22 | - | 50 | - | - | - |
| D27SW | 400 — 510 | 256 | 22 | 65 | - | 50 | - | - | |
| E27SW | 400 — 510 | 265 | 22 | 65 | - | - | 50 | - | |
| A32W | 440 — 570 | 315 | 22 | 65 | 50 | - | - | - | |
| D32W | 440 — 570 | 315 | 22 | 65 | - | 50 | - | - | |
| E32W | 440 — 570 | 315 | 22 | 65 | - | - | 50 | - | |
| F32W, F32WArc | 440 — 570 | 315 | 22 | 80 | - | - | - | 50 | |
| A36W | 490 — 630 | 355 | 21 | 65 | 50 | - | - | - | |
| D36W | 490 — 630 | 355 | 21 | 65 | - | 50 | - | - | |
| E36W | 490 — 630 | 355 | 21 | 80 | - | - | 50 | - | |
| F36W, F36WArc | До 70,0 включ. | 490 — 630 | 355 | 21 | 80 | - | - | - | 50 |
| F36SW, F36SWArc | 490 — 630 | 355 | 21 | 80 | - | - | - | 80 | |
| A40W | 510 — 660 | 390 | 20 | 65 | 50 | - | - | - | |
| D40W | 510 — 660 | 390 | 20 | 65 | - | 50 | - | - | |
| E40W | 510 — 660 | 390 | 20 | 80 | - | - | 50 | - | |
| F40W, F40WArc | 510 — 660 | 390 | 20 | 80 | - | - | - | 50 | |
| F40SW, F40SWArc | 510 — 660 | 390 | 20 | 80 | - | - | - | 80 | |
| A40SW | До 50,0 включ. | 530 — 690 | 390 | 20 | 80 | 60 | - | - | - |
| D40SW | 530 — 690 | 390 | 20 | 80 | - | 60 | - | - | |
| E40SW | 530 — 690 | 390 | 20 | 80 | - | - | 60 | - | |
| <1> Для сталей с физическим пределом текучести определяют ReH или, при отсутствии ReH, определяют Re. Для сталей без физического предела текучести определяют условный предел текучести Rp0,2. | |||||||||
Таблица 18
Механические свойства при растяжении, вид излома и работа удара для проката из стали высокой прочности с индексами «W», «Arc»
7.3.2.1 Для проката, поставляемого после закалки с отпуском, количество закалок с печного нагрева — не более трех, количество отпусков — не ограничено, для проката, поставляемого после закалки с прокатного нагрева с отпуском, количество отпусков — не ограничено.
7.3.2.2 Для проката из стали высокой прочности всех марок допускается применение двойной закалки.
7.3.2.3 Коэффициент пластической деформации по толщине при прокатке листовой стали с индексом «Arc», как минимум, должен быть 5:1.
7.3.2.4 Для проката толщиной менее 10,0 мм работа удара при температурах испытания в соответствии с таблицами 16 — 18 для стали нормальной, повышенной и высокой прочности должна удовлетворять требованиям таблицы 19.
Таблица 19
Работа удара для проката марок стали с индексами «Z25», «Z35», «W», толщиной менее 10,0 мм
7.3.2.5 Работа удара KV после механического старения для стали нормальной и повышенной прочности должна соответствовать нормам таблиц 16, 17, 19 для соответствующей марки (категории) стали при соответствующей температуре с учетом 7.3.1.1, высокой прочности — нормам таблиц 18, 19.
7.3.2.6 Листовой прокат толщиной 10,0 мм и более из стали марок D40Z25, E40Z25, D40Z35, E40Z35, D40W, E40W, D40SW, E40SW, D420W, E420W, D460W, E460W, F40W, F40SW, F420W, F460W, листовой прокат толщиной 16,0 мм и более из стали остальных марок нормальной и повышенной прочности, а также листовой прокат толщиной 25,0 мм и более стали марок F40WArc, F40SWArc, F420WArc, F460WArc, должен выдерживать испытания на изгиб широких образцов на угол 120° на оправке диаметром, равным двум толщинам образца, без образования надрывов и трещин.
7.3.2.7 Листовой прокат толщиной 10,0 мм и более из стали марок D40Z25, E40Z25, D40Z35, E40Z35, D40W, E40W, D40SW, E40SW, D420W, E420W, D460W, E460W, F40W, F40SW, F420W, F460W, F500W, листовой прокат толщиной 16,0 мм и более из стали всех марок нормальной и повышенной прочности (кроме стали марок B, A27S со всеми индексами), а также листовой прокат толщиной 25,0 мм и более стали марок F40WArc, F40SWArc, F420WArc, F460WArc, F500WArc должен выдерживать испытания на излом надрезанных образцов толщиной, равной толщине листа, и иметь волокнистое строение на площади в соответствии с нормами таблиц 16 — 18.
7.3.2.8 Относительное сужение в направлении толщины, Zz, для листового проката толщиной 20,0 мм и более (среднее значение по трем испытаниям) должно быть:
из стали всех марок (категории) с индексом Z25 — не менее 25%, при этом на одном образце допускается относительное сужение, Zz, не менее 15%.
из стали всех марок (категории) с индексом Z35, а также с индексом W — не менее 35%, при этом на одном образце допускается относительное сужение, Zz, не менее 25%.

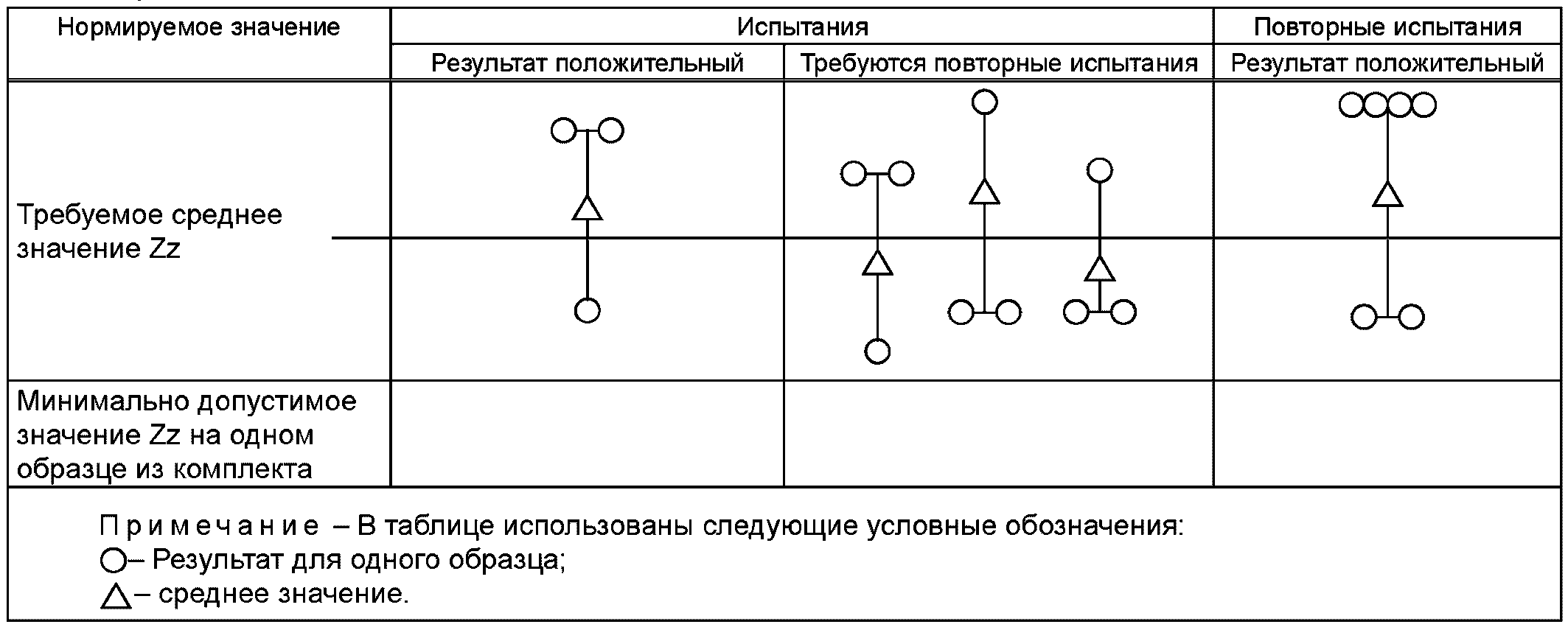

Относительное сужение в направлении толщины, Zz, для листового проката толщиной менее 20,0 мм гарантируется химическим составом и исполнением технологии производства.
7.4 По требованию заказчика для проката из стали марок (категорий) D, E, D27S, E27S, D32, E32, D36, E36, D40, E40, D40S, E40S, а также из стали всех марок с индексами «Z25», «Z35», «W», «Arc» определяют склонность к росту аустенитного зерна. Величина аустенитного зерна должна быть не крупнее номера 5 по ГОСТ 5639.
7.5 На поверхности листового проката не должно быть трещин, плен, пузырей-вздутий, вкатанной окалины, раковин, раскатанных загрязнений. Допускаются рябизна, отдельные отпечатки и риски, не выводящие размеры проката за предельные отклонения по толщине, а также слой окалины, не препятствующий выявлению дефектов поверхности.
7.6 Листовой прокат подвергают местной зачистке дефектов поверхности. Общая площадь зачистки на глубину, не превышающую минусовых предельных отклонений по толщине проката, не ограничена.
Допускается устранение дефектов поверхности местной зачисткой на глубину не более 5% номинальной толщины сверх предельного минусового отклонения, но не более 3 мм. В этом случае площадь каждой зачистки должна быть не более 0,1 м2, а суммарная площадь зачистки таких участков должна составлять не более 2% поверхности проката с каждой из сторон.
В случае совпадения мест зачистки на обеих сторонах проката суммарная глубина зачисток не должна превышать 5% номинальной толщины.
Удаление поверхностных дефектов огневой зачисткой и заварка дефектов поверхности не допускаются.
Листовой прокат из стали всех марок по требованию заказчика может быть подвергнут сплошной абразивной зачистке для удаления поверхностных дефектов (необходимость поставки с двухсторонней зачисткой поверхности указывают в заказе с индексом «ЗП»).
7.6.1 На поверхности листового проката после сплошной абразивной зачистки допускаются переходы от шлифовального круга высотой до 0,3 мм, также риски и рябизна от круга, следы побежалости, налет ржавчины.
7.6.2 Сплошную зачистку листового проката на последних пяти-шести проходах, зачистку дефектов поверхности, оставшихся после сплошной зачистки, а также выборочную зачистку выполняют кругами с зернистостью не крупнее F24 по ГОСТ Р 52381.
7.7 Качество поверхности широкополосного универсального проката должно соответствовать требованиям ГОСТ 14637 для листового проката, полосового и фасонного проката — ГОСТ 535 (для группы IГП).
7.8 На обрезных кромках проката не должно быть волосовин, расслоений, следов усадочной раковины, рыхлости, газовых пузырей и скоплений шлаковых включений, а также заусенцев высотой более 2,0 мм. Смятие и подгиб кромок после обрезки не должны выводить листовой прокат за предельные отклонения по плоскостности по ГОСТ 19903.
7.8.1 Требования к качеству необрезной кромки должны соответствовать ГОСТ 14637.
7.9 Листовой и широкополосный прокат толщиной 10,0 мм и более из стали нормальной прочности базовых марок D, E, а также из стали повышенной прочности всех базовых марок подвергают автоматизированному или ручному ультразвуковому контролю (УЗК) сплошности. Прокат толщиной менее 10,0 мм подвергают ультразвуковому контролю по согласованию изготовителя и заказчика.
При ультразвуковом контроле сплошность листового и широкополосного проката должна удовлетворять требованиям 1-го класса по ГОСТ 22727. Несплошности, выходящие на кромки, не допускаются.
По согласованию заказчика с изготовителем допускается поставка проката без ультразвукового контроля.
7.10 Листовой прокат толщиной 10,0 мм и более из стали всех марок с индексами «Z25», «Z35», «W», а также толщиной 25,0 мм и более всех марок с индексами «Arc» подвергают ультразвуковому контролю сплошности.
Для проката являются недопустимыми нарушения сплошности (внутренние дефекты) площадью 10 см2 и более, а также несплошности, выходящие на кромки.
7.11 Листовой прокат толщиной 25,0 мм и более из стали всех марок с индексами «Arc» должен выдерживать испытания на трещиностойкость (критическое раскрытие в вершине трещины CTOD) при температуре Td, установленной в заказе, с округлением в сторону пониженных температур до ближайшей величины, кратной 5 °C. Среднее значение CTOD на трех образцах должно удовлетворять требованиям таблицы 20, при этом на одном из образцов допускается снижение CTOD ниже требуемого значения на 30%.
Таблица 20

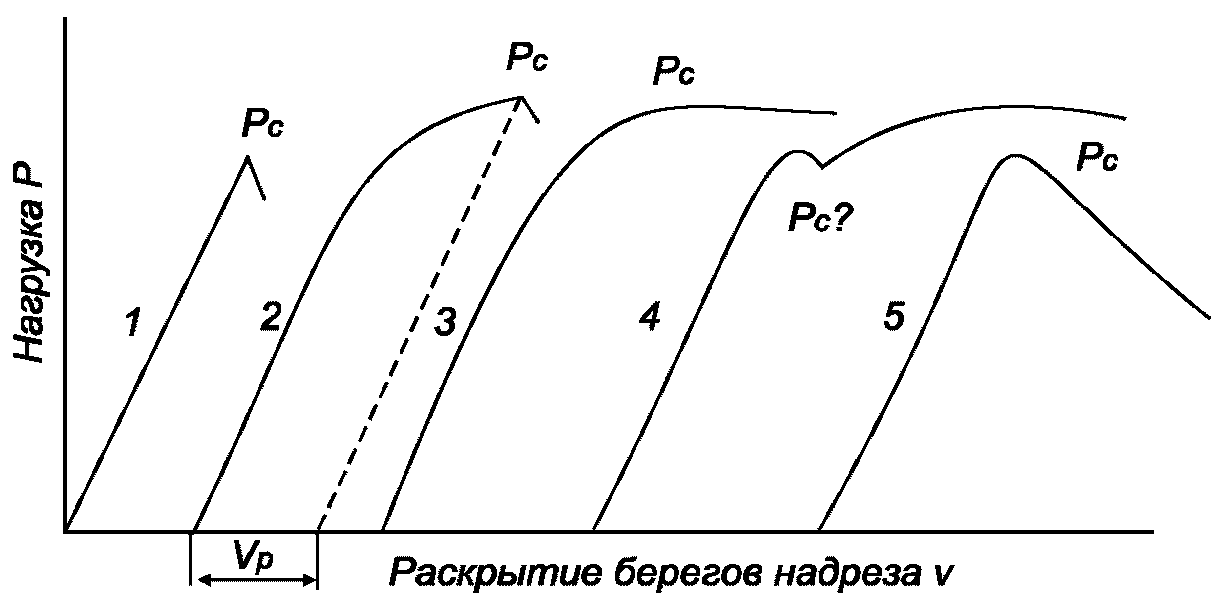

Критические значения раскрытия в вершине трещины CTOD, мм, для стали с индексом «Arc»
0,35
8. Правила приемки
8.1 Общие правила приемки — по ГОСТ 7566.
8.2 Прокат принимают партиями. Партия должна состоять из проката одной марки, одной плавки, одного режима термической обработки, одного номера (для профильного проката), отличающихся по толщине не более, чем на 5,0 мм (для листового проката) и на 2,0 мм (для широкополосного универсального и полосового проката). Масса партии не должна превышать 50 т, масса партии при рулонной прокатке — не более 36 т. По согласованию изготовителя с заказчиком масса партии при рулонной прокатке — не более 50 т.
8.3 Партии проката принимают по общей расчетной массе. Общей расчетной массой партии листового проката считается общая теоретическая масса, рассчитанная, исходя из размеров каждой единицы проката, указанного в заказе, плюс 70% массы предельных отклонений по длине, ширине и 50% плюсовых предельных отклонений по толщине (при поставке листового проката по требованию заказчика в соответствии с 6.1.5 — 50% плюсовых предельных отклонений по толщине не учитывать). Для определения теоретической массы плотность стали в расчетах принимают равной 7,85 г/см3. По согласованию заказчика, с изготовителем допускается поставка проката по фактической массе.
8.4 Величину отклонений по массе определяют в процентах при сравнении фактической массы партии листов с расчетной. Фактическую массу определяют путем взвешивания либо единицы проката, либо партии проката в целом.
8.5 Фактическая масса партии листового проката, изготовленного с предельными отклонениями по толщине в соответствии с 6.1.4 и таблицей 2, не должна превышать расчетную более чем на 5%.
8.6 В случае превышения фактической массы партии листового проката предприятию-изготовителю предоставляется право отбирать из партии единицы проката, которые в большей степени вызывают превышение массы, для доведения партии до установленной массы.
8.7 Для листового проката, изготовленного с предельными отклонениями по толщине в соответствии с 6.1.5 и таблицей 3, фактическая масса партии листового проката не должна превышать расчетную и отклоняться от нее более чем на минус 5%. Фактическая масса отдельных листов может превышать расчетную не более чем на 2%.
8.8 Расчетной массой партии широкополосного универсального, полосового и фасонного проката считается масса, вычисленная по номинальным размерам профиля, плюс 70% массы предельных отклонений по длине. При наличии требуемых заказчиком припусков для изготовления образцов, предназначенных для дополнительных испытаний, массу припусков добавляют к расчетной массе партии.
8.9 Фактическая масса партии широкополосного универсального, полосового и фасонного проката не должна отклоняться от расчетной более чем на +/- 5%. По согласованию изготовителя с заказчиком прокат может поставляться по фактической массе.
8.10 Прокат принимает независящая от производства служба контроля качества предприятия-изготовителя.
8.11 Прокат у изготовителя принимают партиями с контролем следующих характеристик:
- размеров;
- отклонений от плоскостности <1>;
- отклонения от формы;
- химического состава, Cэкв и/или Pст (при поставке заготовок для проката с другого предприятия по сертификату поставщика заготовок);
- предела текучести;
- временного сопротивления;
- относительного удлинения;
- работы удара, (в т.ч. после механического старения, если требуется);
- Z-свойств (если требуется);
- свойств при изгибе широких проб <2>;
- вида излома <2>;
- CTOD (если требуется);
- величины зерна (по требованию заказчика);
- качества поверхности;
- качества кромок <1>;
- сплошности проката <2>;
- массы.
<1> Не требуется для фасонного проката. <2> Не требуется для полосового и фасонного проката.
8.12 От каждой партии отбирают:
- для контроля размеров, формы и отклонения от плоскостности и формы — 10%, но не менее пяти листов, полос, профилей, поставляемых в соответствии с 6.1.4, и 100% от проката, поставляемого в соответствии с 6.1.5;
- для контроля химического состава — одну ковшевую пробу. Отбор проб для химического анализа, в том числе и для контрольного, в готовом прокате, проводят в соответствии с ГОСТ 7565;
- для контроля качества поверхности, кромок, сплошности проката и массы — 100% проката;
- для испытания на растяжение, ударный изгиб, ударный изгиб после механического старения, изгиб широких проб, излом листового проката, CTOD — объем испытаний в зависимости от марки стали, толщины проката и состояния поставки в соответствии с А.1 (приложение А). Контрольным листом у изготовителя считают раскатанный из слитка или сляба лист после порезки.
При отборе проб от листов в состоянии поставки AR, CR, TM, порезанных от одного раската, при отборе проб от заднего и переднего конца, считать пробу, отобранную от заднего конца первого листа, соответствующей пробе второго листа переднего конца, без отбора этой пробы, и так далее для последующих листов;
- для испытания на растяжение, ударный изгиб, ударный изгиб после механического старения полосового и фасонного проката объем испытаний в соответствии с Б.1 (приложение Б);
- для проверки качества листов, получаемых порезкой из рулонного листового проката, отбирают один рулон от партии, пробы для испытаний отбирают от начала, середины и конца рулона, объем испытаний — в соответствии с А.1 (приложение А);
- для широкополосного универсального проката — три полосы, а при массе партии до 30 т — две полосы — объем испытаний в соответствии с требованиями ГОСТ 7564;
- для контроля величины зерна — один лист, полосу, профиль.
8.13 Отбор проб (заготовок) и изготовление образцов для механических испытаний и широких проб на изгиб — по ГОСТ 7564 и согласно А.1 и Б.1, а для оценки вида излома — из средней трети ширины проката.
8.14 От листового, широкополосного универсального проката стали всех марок отбирают образцы для испытаний на растяжение от поверхности поперек, полосового — вдоль направления проката. От фасонного проката образцы для испытания на растяжение вырезают из стенки профиля вдоль направления проката.
8.15 От листового, широкополосного универсального и полосового проката из стали базовых марок отбирают комплект образцов для испытаний на ударный изгиб от поверхности вдоль направления проката. От фасонного проката образцы для испытания на ударный изгиб вырезают из стенки профиля вдоль направления проката. По требованию заказчика и согласованию с Регистром при изготовлении полособульба допускается вырезка образцов для испытания на ударный изгиб из бульбы.
8.16 Если, согласно 7.2.1.2, требуются испытания на ударный изгиб после механического старения, то для всех видов проката всех марок стали, независимо от толщины, образцы изготовляют от поверхности проката. Вырезка образцов — в соответствии с 8.15.
8.17 При получении неудовлетворительных результатов испытаний хотя бы по одному показателю, проводятся повторные испытания данного показателя на дополнительном комплекте образцов, изготовленных из пробы, отобранной от тех же единиц проката в местах, максимально приближенных к месту первоначального отбора проб.
Переиспытания ведутся с соблюдением следующих условий:
8.17.1 Растяжение
Испытания проводятся на удвоенном количестве образцов.
Если результаты испытаний на этом дополнительном комплекте образцов удовлетворительные, то представленные к испытаниям единицы проката и соответствующая партия принимаются. В документ о качестве (сертификат качества) вносят наименьшее значение, полученное по результатам повторных испытаний.
8.17.2 Ударный изгиб, ударный изгиб после механического старения
Результат первичных испытаний является неудовлетворительным, если:
- среднее значение трех результатов испытаний на ударный изгиб (KV) не отвечает нормируемым требованиям;
- более, чем один результат из трех, ниже требуемого среднего значения;
- на одном из трех образцов результат — менее 70% требуемого среднего значения.
В любом из перечисленных случаев повторные испытания проводятся на одном дополнительном комплекте образцов, кроме стали марок, перечисленных в 5.5, повторные испытания которых проводятся на удвоенном комплекте образцов.
Проконтролированные единицы проката и партия принимаются, если новое среднее значение результатов испытаний (три первоначальных образца плюс три или шесть дополнительных) удовлетворяет требуемому среднему значению, при этом:
- не более чем два результата могут быть ниже требуемого среднего значения,
- не более чем один из них может быть менее 70% требуемого среднего значения. В документ о качестве (сертификат качества) вносят среднее значение по результатам шести или девяти испытаний.
Результат первичных испытаний считается неудовлетворительным, если среднее значение CTOD, полученное на трех образцах при температуре Td, не удовлетворяет требованиям таблицы 20, либо хотя бы на одном образце значение CTOD составляет менее 70% требуемого по таблице 20.
В этом случае могут быть испытаны дополнительные образцы при той же температуре. Результаты первоначальных и повторных испытаний объединяют, при этом:
- исключают один наименьший результат при общем количестве испытанных образцов не менее пяти,
- исключают два наименьших результата при общем количестве образцов не менее семи.
Результат повторных испытаний считается удовлетворительным, если оставшиеся результаты имеют среднее значение CTOD, удовлетворяющее требованиям таблицы 20, и ни один из них не менее 70% требуемого по таблице 20.
Количество заготовок для испытаний на CTOD, первоначально отбираемых от единицы продукции (от 3 до 7), выбирает завод-изготовитель в зависимости от стабильности получаемых результатов испытаний. В случае необходимости, дополнительные заготовки отбирают в месте, максимально приближенном к месту предыдущего отбора.
8.17.4 Изгиб широкой пробы, излом
Повторные испытания на изгиб и излом проводят на одинарном количестве образцов. В документ о качестве (сертификат качества) вносят результаты повторных испытаний.
8.17.5 Если результаты повторных испытаний единиц проката на растяжение, ударный изгиб, ударный изгиб после механического старения, изгиб широкой пробы и излом неудовлетворительные, то эти единицы проката бракуют, но оставшийся прокат может быть принят в случае положительных результатов испытаний каждой единицы проката по показателю, имеющему неудовлетворительные результаты испытаний. Если результаты повторных испытаний на CTOD неудовлетворительные, то эти единицы проката бракуют, но оставшийся прокат партии может быть принят в случае положительных результатов испытаний одного листа от оставшегося количества листов этой партии, при этом в сертификат качества справочно вносят результаты первичных испытаний, в случае отрицательных результатов вся партия проката бракуется.
8.18 Если неудовлетворительные результаты испытаний вызваны местными дефектами в материале образцов, неправильной их обработкой, неисправностью испытательного оборудования или в случае испытаний на растяжение разрушение произошло вне расчетной длины образца, то испытания могут быть повторены на таком же количестве образцов, отобранных от тех же единиц проката.
8.19 По усмотрению изготовителя прокат забракованной партии может представляться к испытаниям вновь после термической обработки или повторной термической обработки или представляться в качестве иной, чем было первоначально заявлено, марки. В случае удовлетворительных результатов испытаний, при таком повторном представлении в соответствии с 8.17, прокат может быть принят к поставке.
8.20 Прокат поставляют с документами изготовителя (сертификатами качества), свидетельствующими о качестве продукции и составленными в соответствии с требованиями ГОСТ 7566. На прокат, поставляемый под техническим наблюдением Регистра, дополнительно оформляют соответствующий документ Регистра. По согласованию с Регистром прокат может поставляться только с документами изготовителя, заверенными Регистром.
На прокат, поставляемый для изготовления объектов, являющихся объектами технического регулирования Технического регламента о безопасности объектов внутреннего водного транспорта (далее — Технический регламент), дополнительно оформляется документ, подтверждающий соответствие требованиям Технического регламента.
В документе о качестве (сертификате качества) указывают:
- идентификационный номер сертификата качества;
- наименование и товарный знак предприятия-изготовителя;
- ссылку на настоящий стандарт;
- наименование заказчика;
- номер заказа;
- дату выписки документа о качестве (сертификата качества);
- номер вагона или другого транспортного средства;
- наименование продукции;
- марку (категорию) стали;
- способ выплавки <1> (конвертер, мартен, дуговые сталеплавильные печи);
- номер плавки, партии;
- номер единицы проката (при полистной прокатке);
- количество мест;
- номинальные размеры каждой единицы проката, кроме фасонного полособульбового;
- номер единицы фасонного полособульбового проката и его длину;
- количество листов;
- фактическую и расчетную массу каждой единицы проката, прокатанного полистно <1>;
- расчетную и фактическую массу партии;
- химический состав по ковшевой пробе, углеродный эквивалент Cэкв и/или коэффициент трещиностойкости при сварке Pст в соответствии с требованиями к марке (категории) стали <2>;
- состояние поставки (вид термической обработки);
- результаты всех видов испытаний;
- результаты ультразвукового контроля <1>;
- штамп отдела и подпись независящей от производства службы контроля качества предприятия-изготовителя, а также штамп и подпись представителя Регистра (при приемке проката Регистром, если сертификат Регистра не оформляется);
- расчетную (минимальную) температуру материала Td, до которой сталь может быть использована для любых конструктивных элементов без ограничений (для стали с индексом «Arc»).
<1> Не требуется для полосового и фасонного проката. <2> При поставке заготовок для проката с другого предприятия по документу о качестве (сертификату) поставщика заготовок.
9. Дополнительные правила приемки для листового проката из стали с индексами «Z25», «Z35», «W», «Arc»
9.1 От листового проката толщиной до 40,0 мм включительно стали нормальной прочности с индексами «Z25» и «Z35» отбирают комплект образцов для испытаний на ударный изгиб и ударный изгиб после механического старения от поверхности вдоль направления проката, от листового проката стали нормальной прочности с индексом «W», всех марок повышенной и высокой прочности с индексами «Z25», «Z35», «W», «Arc» — от поверхности поперек направления проката.
9.2 Для листового проката с индексами «Z25», «Z35», «W», «Arc» толщиной более 40,0 мм, кроме проката марок FW, F32W, F32WArc; F36W, F36WArc, F36SW, F36SWArc; F40W, F40WArc, F40SW, F40SWArc и всех марок стали высокой прочности, отбирают комплект образцов для испытаний на ударный изгиб на расстоянии 1/4 толщины от поверхности (ось образцов должна лежать в плоскости, расположенной на 1/4 толщины и параллельно поверхности). Для листового проката из стали марок FW, F32W, F32WArc; F36W, F36WArc, F36SW, F36SWArc; F40W, F40WArc, F40SW, F40SWArc, а также всех марок стали высокой прочности образцы на ударный изгиб отбирают от поверхности и из середины толщины проката. Для проката из стали нормальной прочности с индексами «Z25» и «Z35» образцы для испытаний на ударный изгиб и ударный изгиб после механического старения вырезают вдоль направления проката, для проката из стали нормальной прочности с индексом «W», а также всех марок стали повышенной и высокой прочности с индексами «Z25», «Z35», «W», «Arc» — поперек направления проката.
9.3 Объем испытаний проката из стали с индексами «Z25»,«Z35», «W», «Arc» на растяжение в направлении толщины (Zz) в зависимости от массовой доли серы приведен в таблице 21.
Таблица 21
| Массовая доля серы в ковшевой пробе, % | Объем испытаний (пробы отбирают от одного конца проката) |
|---|---|
| 0,005 < S <= 0,008 | Полистно |
| S <= 0,005 | От одного контрольного листа партии |
9.4 Необходимость проведения повторных испытаний для определения величины относительного сужения в направлении толщины Zz на дополнительном комплекте из трех образцов, вырезанных от того же конца проката, что и первый комплект, и признание положительности результатов первичных и повторных приведены в таблице 22.
Таблица 22
В документ о качестве (сертификат качества) вносят среднее значение результатов испытаний.
9.5 Для листового проката с индексом «Arc» отбирают комплект из трех образцов для испытаний на CTOD в толщине, максимально приближенной к полной толщине проката, от одного конца одного листа из партии, на расстоянии 1/4 ширины листа, поперек направления проката (надрез располагают по толщине листа, как для образцов на ударный изгиб).
10. Методы контроля и испытаний
10.1 Химический состав стали определяют по ковшевой пробе плавки. Химический анализ стали выполняют по ГОСТ 12344 — ГОСТ 12348, ГОСТ 12350 — ГОСТ 12352, ГОСТ 12354 — ГОСТ 12359, ГОСТ 12361, ГОСТ 12362, ГОСТ 18895, ГОСТ 22536.0 — ГОСТ 22536.12, ГОСТ 28473, а также по другим методикам измерений, аттестованным в установленном порядке и обеспечивающими точность по указанным стандартам.
10.1.1 Углеродный эквивалент Cэкв, % масс, приведенный в 7.2.1.1 и 7.2.2.2, рассчитывают по формуле
C_{\text{экв}} = C + \frac{Mn}{6} + \frac{Cr + Mo + V}{5} + \frac{Ni + Cu}{15} , (1)
где C, Mn, Cr, Mo, V, Ni, Cu — фактические массовые доли элементов по ковшевой пробе, соответственно углерода, марганца, хрома, молибдена, ванадия, никеля и меди в стали, %.
10.1.2 Коэффициент трещиностойкости Pст, % масс, приведенный в 7.2.1.1 и 7.2.2.2, рассчитывают по формуле
P_{cm} = C + \frac{Si}{30} + \frac{Mn + Cr + Cu}{20} + \frac{Ni}{60} + \frac{Mo}{15} + \frac{V}{10} + 5B , (2)
где C, Si, Mn, Cr, Cu, Ni, Mo, V — фактические массовые доли элементов по ковшевой пробе, соответственно углерода, кремния, марганца, хрома, меди, никеля, молибдена и ванадия в стали, %.
При расчете Pст массовая доля бора в данных сталях принимается равной 0.
10.2 Для проведения испытаний от каждого контрольного листа, полосы, профиля отбирают образцы по ГОСТ 7564:
- для листового проката — в соответствии с А.1 (приложение А);
- для полосового и фасонного проката — в соответствии с Б.1 (приложение Б);
- для широкополосного универсального проката:
один — для испытания на растяжение, испытания на изгиб, для определения вида излома;
три — для испытания на ударный изгиб;
три — для испытания на ударный изгиб после механического старения. l_{o} = 5,65 \sqrt{So}
10.3 Испытание на растяжение проката толщиной до 40,0 мм включительно выполняют на плоских пропорциональных образцах шириной 25 мм с по ГОСТ 1497, проката более 40,0 мм — на плоских пропорциональных образцах или в случае невозможности испытаний на цилиндрических образцах типа III № 4 по ГОСТ 1497. При этом ось образца должна располагаться на расстоянии 1/4 от поверхности листа.
10.3.1 Испытание на растяжение в направлении толщины выполняют на образцах согласно ГОСТ 28870, при этом фиксируют только относительное сужение.
10.4 Испытание на ударный изгиб и ударный изгиб после механического старения выполняют по ГОСТ 9454 на образцах типа 11, 12 или 13, вырезанных в соответствии с А.1 и Б.1.
Испытания на ударный изгиб и ударный изгиб после механического старения для проката толщиной 10,0 мм и более выполняют на образцах типа 11; для проката толщиной от 7,5 до 10,0 мм — на образцах типа 12, а для проката толщиной от 5,0 до 7,5 мм — на образцах типа 13. Испытания на ударный изгиб проката толщиной менее 5,0 мм выполняют по требованию заказчика (KV).
Для образцов, отобранных от поверхности, сохраняют необработанной одну сторону, являющуюся поверхностью проката.
Испытания на ударный изгиб после механического старения проводят после деформации растяжения со степенью 5% и выдержки в течение 1 ч при температуре 250 °C на образцах с острым надрезом вышеуказанных типов при температуре испытания для стали соответствующей марки (категории).
10.5 Вид излома листового проката определяют после разрушения при температуре от 5 °C до 35 °C надрезанных образцов толщиной, равной толщине листа. Размеры проб на излом и глубину надреза принимают в соответствии с указанными в таблице 23.
Таблица 23
Размеры проб на излом и глубина надреза
75 +/- 5
Образцы вырезают из проката газовой резкой или механическим способом. Надрез по толщине листа выполняют любым способом. Предпочтительным является механический надрез с радиусом 3 — 4 мм. Разрушение образца проводят при статическом изгибе нагрузкой, прилагаемой со стороны, противоположной надрезу.
При оценке вида излома учитывают наличие кристаллической сыпи — мелких кристаллических блесток, равномерно распределенных на фоне волокнистого излома и участков кристаллической составляющей. Кристаллическая сыпь по всему полю излома приравнивается к 10% кристаллической составляющей. Определяют в процентах соотношение площади волокнистой составляющей к площади всего излома (толщина проката, умноженная на высоту излома). Площадь участков волокнистой (вязкой) и кристаллической (хрупкой) составляющей определяют любым методом (рекомендуется методика, приведенная в приложении 3 ГОСТ 4543).
10.6 Методы и чувствительность ультразвукового контроля сплошности проката — в соответствии с требованиями ГОСТ 22727.
10.7 Контроль размеров проката выполняют измерительным инструментом соответствующей точности.
10.8 Контроль отклонений от плоскостности листов и отклонений формы проката проводят по ГОСТ 26877.
10.9 Контроль поверхности и кромок осуществляют визуально без применения увеличительных приборов.
10.10 Испытания на изгиб широких проб проводят по ГОСТ 14019 и в соответствии с требованиями настоящего стандарта.
Для листового проката образцы должны быть шириной, равной или более пяти толщин листов, но не менее 50 мм и не более 150 мм. Длина образца зависит от толщины листа и принимается в соответствии с указанной в таблице 24.
Таблица 24
Длина образца для испытаний на изгиб широких проб
| В миллиметрах | Толщина листа |
|---|---|
| Длина образца | От 4,0 до 14,0 включ. |
| 250 +/- 20 | « 14,0 » 24,0 «» |
| 300 +/- 20 | « 24,0 » 32,0 «» |
350 +/- 20
При толщине проката более 32,0 мм образцы допускается подвергать механической обработке с одной стороны до толщины 25,0 мм. При испытании пуансон располагают с обработанной стороны.
10.11 Величину аустенитного зерна стали определяют по ГОСТ 5639 методом окисления или цементации. Для стали высокой прочности допускается метод химического травления.
10.12 Определение параметра трещиностойкости CTOD проводят в соответствии с приложением В.
11. Маркировка, упаковка, транспортирование и хранение
11.1 Маркировка, упаковка, транспортирование и хранение всех видов проката — по ГОСТ 7566 со следующими дополнениями.

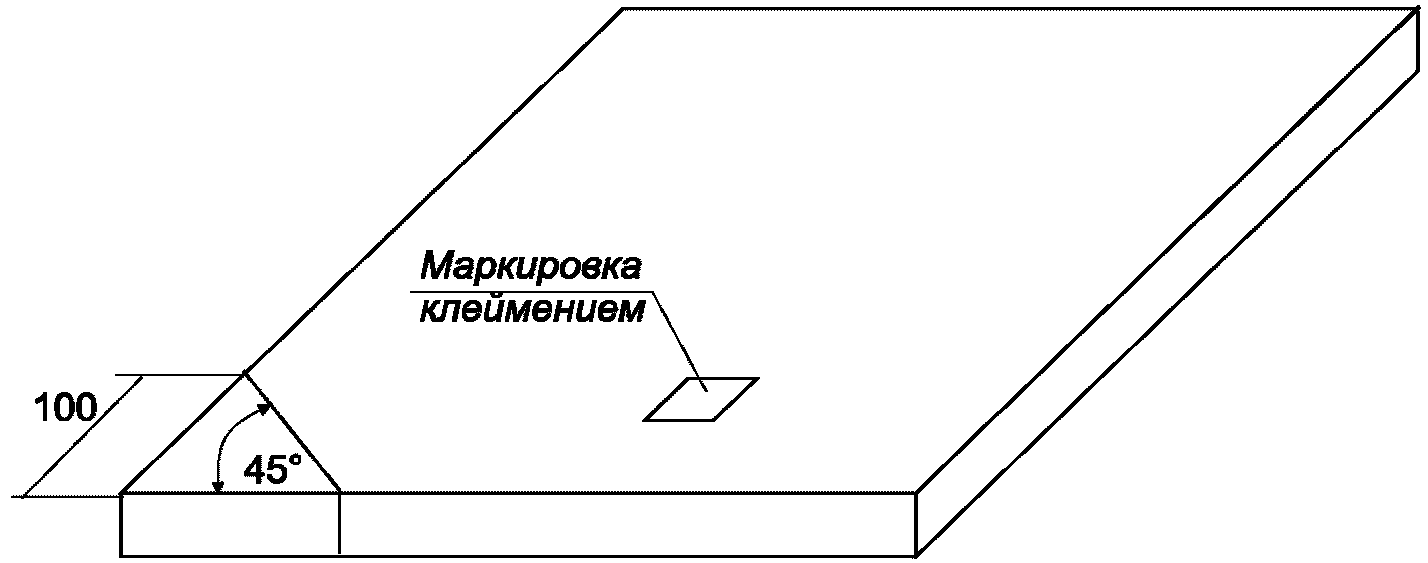

11.2 На каждый лист при полистной отгрузке клеймением наносят номер листа, а также клеймо отдела независящей от производства службы контроля качества предприятия-изготовителя и клеймо Регистра (для проката, поставляемого под техническим наблюдением Регистра). Краской наносят марку стали, номер плавки (партии), номер листа, его размеры.
По требованию заказчика, если иное не оговорено в заказе или органом надзора, каждый лист со стороны механического клеймения маркируют краской одной, двумя или тремя полосами шириной 20 мм каждая. При нанесении более одной полосы расстояние между ними должно быть не менее 25 мм.
Количество, цвет и расположение полос в зависимости от марки стали приведены в Г.1 (приложение Г).
При отгрузке в пачках листов, сортового и фасонного проката упаковку осуществляют в соответствии с ГОСТ 7566, маркировку наносят на бирку, которая должна быть надежно прикреплена к продукции.
В маркировке проката, поставляемого для изготовления объектов, являющихся объектами технического регулирования Технического регламента о безопасности объектов внутреннего водного транспорта, дополнительно указываются данные, предусмотренные Техническим регламентом.
При обозначении в сертификатах и маркировке проката с верхним индексом «Arc» допускается записывать индекс «Arc» в скобках, сразу за маркой стали, например F420W(Arc).
11.3 При складском хранении полособульбы должны быть расположены на прокладках, находящихся на расстоянии не более, чем 2 м друг от друга.
Приложение А (обязательное)
| ОБЪЕМ ИСПЫТАНИЙ ЛИСТОВОГО ПРОКАТА | Таблица А.1 | Марка стали | Толщина проката t, мм | ||
| Количество листов отбираемых от партии (состояние поставки) | Вид испытаний | Направление вырезки образцов | Количество образцов от проката A | До 50,0 включ. | 1 (любое) |
| Растяжение | (7.3.1, 8.17.1, 10.3) | Поперек 1 | Св. 50,0 до 100,0 включ. | 1 (N, TM, CR) | |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб | (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) Вдоль от поверхности | 3 B | До 50,0 включ. От 50,0 до 100,0 включ. | 1 (любое) | 1 (N, TM, CR) |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t от 16,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек | 1 | BZ25 BZ35 | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) Вдоль от поверхности | 3 Св. 12,5 до 70,0 включ. | 1 (N) | 2 (TM, CR) <1> | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 Ударный изгиб | (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | |||
| Вдоль При t до 40,0 включ. — от поверхности | при t более 40,0 мм — от 1/4 толщины | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) Поперек | 1 1 (N) | 2 (TM, CR) <1> | |||
| или каждый лист (N, TM, CR) (см. 9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 BW | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) Поперек от поверхности | 3 Св. 12,5 до 70,0 включ. | 1 (N) | 2 (TM, CR) <1> | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 Ударный изгиб | (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | |||
| Поперек При t до 40,0 включ. — от поверхности | при t более 40,0 мм — от 1/4 толщины | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) Поперек | 1 1 (N) | 2 (TM, CR) <1> | |||
| или каждый лист (N, TM, CR) (см. 9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 D | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) Вдоль от поверхности | 3 Св. 12,5 до 100,0 включ. | 1 (N), | 2 (TM, CR, QT) <1> | |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек | ||||
| 1 Излом при t 16,0 мм и более | (7.3.1.5, 8.13, 8.17.4, 10.5) | 1 | DZ25, DZ35 | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Вдоль от поверхности 3 | Св. 12,5 до 70,0 включ. | 2 (N, TM, CR, QT) <1> | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Вдоль. При t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/4 толщины | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | ||||
| 1 Излом при t 16,0 мм и более | (7.3.2.7, 8.13, 8.17.4, 10.5) 1 | 2 (N, TM, CR, QT) <1> | |||
| или каждый лист (N, TM, CR, QT) (9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 DW | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности 3 | Св. 12,5 до 70,0 включ. | 2 (N, TM, CR, QT) <1> | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек. При t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/4 толщины | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | ||||
| 1 Излом при t 16,0 мм и более | (7.3.2.7, 8.13, 8.17.4, 10.5) 1 | 2 (N, TM, CR, QT) <1> | |||
| или каждый лист (N, TM, CR, QT) (9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 E | До 100,0 включ. | 2 (N, TM, CR, QT) <1> |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек 1 | Каждый лист | (N, TM, CR, QT) | ||
| Ударный изгиб | (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) Вдоль от поверхности | 3 | 2 (N, TM, CR, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек | ||||
| 1 Излом при t 16,0 мм и более | (7.3.1.5, 8.13, 8.17.4, 10.5) | 1 | EZ25, EZ35 | До 70,0 включ. | 2 (N, TM, CR, QT) <1> |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Каждый лист (N, TM, CR, QT) Ударный изгиб | (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | ||
| Вдоль | При t до 40,0 мм включ. — от поверхности при t более 40,0 мм — от 1/4 толщины | 3 | 2 (N, TM, CR, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Вдоль от поверхности 3 | 2 (N, TM, CR, QT) <1> | |||
| или каждый лист (N, TM, CR, QT) (9.3) | Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | 2 (N, TM, CR, QT) <1> | ||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | ||||
| 1 | Излом при t 16,0 мм и более | (7.3.2.7, 8.13, 8.17.4, 10.5) | 1 EW | До 70,0 включ. | 2 (N, TM, CR, QT) <1> |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Каждый лист (N, TM, CR, QT) Ударный изгиб | (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | ||
| Поперек | При t до 40,0 мм включ. — от поверхности при t более 40,0 мм — от 1/4 толщины | 3 | 2 (N, TM, CR, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности 3 | 2 (N, TM, CR, QT) <1> | |||
| или каждый лист (N, TM, CR, QT) (9.3) | Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | 2 (N, TM, CR, QT) <1> | ||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | ||||
| 1 | Излом при t 16,0 мм и более | (7.3.2.7, 8.13, 8.17.4, 10.5) | 1 A27S | До 50,0 включ. | 1 (любое) |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более | (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек 1 | Св. 50,0 до 100,0 включ. | 1 (N, TM, CR, QT) <1> | |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) Поперек 1 A32 | A36 | D27S | D32 D36 | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) Вдоль от поверхности | 3 Св. 12,5 до 100,0 включ. | 1 (N), | 2 (CR, TM, QT) <1> | |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более | (7.3.1.5, 8.13, 8.17.4, 10.5) | Поперек | 1 A40 | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) Вдоль от поверхности | 3 Св. 12,5 до 70,0 включ. | 1 (N), | 2 (CR, TM, QT) <1> | |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек 1 | 1 (N), | 2 (CR, TM) <1>, каждый лист (QT) | ||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности 3 | 1 (N), | 2 (CR, TM, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более | (7.3.1.5, 8.13, 8.17.4, 10.5) | Поперек | 1 D40 | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) Вдоль от поверхности | 3 Св. 12,5 до 70,0 включ. | 1 (N), | 2 (CR, TM, QT) <1> | |
| Растяжение (7.3.1, 8.17.1, 10.3) Поперек | 1 1 (N), | 2 (CR, TM) <1>, | каждый лист (QT) | ||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности 3 | 1 (N), | 2 (CR, TM, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более | (7.3.1.5, 8.13, 8.17.4, 10.5) | Поперек | 1 A40S | До 7,5 включ. | 1 (любое) |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности 3 | Св. 7,5 до 50,0 включ. | 2 (N, CR, TM, QT) <1> | |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более | (7.3.1.5, 8.13, 8.17.4, 10.5) | Поперек | 1 D40S | До 7,5 включ. | 1 (любое) |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности 3 | Св. 7,5 до 50,0 включ. | 2 (N, CR, TM, QT) <1> | |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более (7.3.1.5, 8.13, 8.17.4, 10.5) Поперек 1 A27SZ25 A32Z25 A36Z25 A27SZ35 A32Z35 | A36Z35 | A27SW | A32W A36W | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) Поперек от поверхности | 3 Св. 12,5 до 70,0 включ. | 1 (N), | 2 (TM, CR, QT) <1> | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек. При t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/4 толщины | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) Поперек | 1 1 (N), | 2 (TM, CR, QT) <1> | |||
| или каждый лист (N, TM, CR, QT) (9.3) Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) 3 D27SZ25 D32Z25 D36Z25 D27SZ35 D32Z35 | D36Z35 | D27SW | D32W D36W | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности 3 | Св. 12,5 до 70,0 включ. | 2 (N, TM, CR, QT) <1> | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек. При t до 40,0 мм включ. — от поверхности | при t более 40,0 мм — от 1/4 толщины | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (N, TM, CR, QT) <1> | |||
| или каждый лист (N, TM, CR, QT) (9.3) Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | A40Z25 A40Z35 | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности 3 | Св. 12,5 до 70,0 включ. | 2 (N, CR, TM, QT) <1> | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | 2 (N, CR, TM) <1>, каждый лист (QT) | Ударный изгиб | ||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек. При t до 40,0 мм включ. — от поверхности, при t более 40,0 мм — от 1/4 толщины | 3 | 2 (N, CR, TM, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (N, CR, TM) <1>, QT) | или каждый лист (N, CR, TM, QT) (9.3) | ||
| Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | D40Z25 D40Z35 | До 12,5 включ. | 1 (любое) | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности 3 | Св. 12,5 до 70,0 включ. | 2 (N, CR, TM) <1>, QT) | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | 2 (N, CR, TM) <1>, каждый лист (QT) | Ударный изгиб | ||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек. При t до 40,0 мм включ. — от поверхности, при t более 40,0 мм — от 1/4 толщины | 3 | 2 (N, CR, TM) <1>, QT) | ||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (N, CR, TM) <1>, QT) | |||
| или каждый лист (N, CR, TM, QT) (9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 A40W | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности 3 | Св. 12,5 до 70,0 включ. | 2 (CR, TM, QT) <1> | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | 2 (CR, TM) <1>, каждый лист (QT) | Ударный изгиб | ||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек. При t до 40,0 мм включ. — от поверхности, при t более 40,0 мм — от 1/4 толщины | 3 | 2 (CR, TM, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (CR, TM, QT) <1> | |||
| или каждый лист (CR, TM, QT) (9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 D40W | До 12,5 включ. | 1 (любое) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности 3 | Св. 12,5 до 70,0 включ. | 2 (CR, TM, QT) <1> | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | 2 (CR, TM) <1>, Каждый лист (QT) | Ударный изгиб | ||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек. При t до 40,0 мм включ. — от поверхности, при t более 40,0 мм — от 1/4 толщины | 3 | 2 (CR, TM, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (CR, TM, QT) <1> | |||
| или каждый лист (CR, TM, QT) (9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 A40SW | До 7,5 включ. | 1 (CR) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности 3 | Св. 7,5 до 50,0 включ. | 2 (QT) | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Каждый лист (QT) Ударный изгиб | (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | ||
| Поперек | При t до 40,0 мм включ. — от поверхности, при t более 40,0 мм — от 1/4 толщины | 3 | 2 (QT) <1> | ||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более | (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек | 1 D40SW | До 7,5 включ. | 1 (CR) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности 3 | Св. 7,5 до 50,0 включ. | 2 (QT) | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Каждый лист (QT) | Ударный изгиб | ||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек При t до 40,0 мм включ. — от поверхности, при t более 40,0 мм — от 1/4 толщины | 3 | 2 (QT) | ||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (QT) | |||
| или каждый лист (9.3) Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | E27S | E32 E36 | До 100,0 включ. | 2 (N, CR, TM, QT) <1> |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек 1 | Каждый лист | (N, CR, TM, QT) | ||
| Ударный изгиб | (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) Вдоль от поверхности | 3 | 2 (N, CR, TM, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек 1 | Каждый лист | (N, CR, TM, QT) | ||
| Излом при t 16,0 мм и более | (7.3.1.5, 8.13, 8.17.4, 10.5) | Поперек | 1 E40S | До 7,5 включ. | 1 (любое) |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности 3 | Св. 7,5 до 50,0 включ. | 2 (N, CR, TM, QT) <1> | |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек 1 | Каждый лист | (N, CR, TM, QT) | ||
| Ударный изгиб | (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) Вдоль от поверхности | 3 | 2 (N, CR, TM, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек 1 | Каждый лист | (N, CR, TM, QT) | ||
| Излом при t 10,0 мм и более | (7.3.1.5, 8.13, 8.17.4, 10.5) | Поперек | 1 E40 | До 70,0 включ. | 2 (N, CR, TM, QT) <1> |
| Растяжение (7.3.1, 8.17.1, 10.3) | Поперек 1 | Каждый лист | (N, CR, TM, QT) | ||
| Ударный изгиб | (7.3.1.1, 7.3.1.2, 8.15, 8.17.2, 10.4) Вдоль от поверхности | 3 | 2 (N, CR, TM, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.1.2, 7.3.1.3, 8.16, 8.17.2, 10.4) | Вдоль от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.1.4, 8.13, 8.17.4, 10.10) | Поперек 1 | Каждый лист | (N, CR, TM, QT) | ||
| Излом при t 10,0 мм и более (7.3.1.5, 8.13, 8.17.4, 10.5) Поперек 1 E27SZ25 E27SZ35 | E27SW | E32Z25 | E32Z35 E32W | До 70,0 включ. | 2 (N, CR, TM, QT) <1> |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Каждый лист (N, CR, TM, QT) | Ударный изгиб | ||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек. При t до 40 мм включ. — от поверхности, | при t более 40 мм — от 1/4 толщины | 3 | ||
| 2 (N, CR, TM, QT) <1> Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (N, CR, TM, QT) <1> | |||
| или каждый лист (N, CR, TM, QT) (9.3) Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | E36Z25 E36Z35 | E36W До 70,0 включ. | Каждый лист | (N, CR, TM, QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек. При t до 40 мм включ. — от поверхности, при t более 40 мм — от 1/4 толщины | 3 | 2 (N, CR, TM, QT) <1> | ||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек 1 | Каждый лист | (N, CR, TM, QT) | ||
| Излом при t 16,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (N, CR, TM, QT) <1> | |||
| или каждый лист (N, CR, TM, QT) (9.3) Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | E40Z25 | E40Z35 E40W | До 70,0 включ. | Каждый лист (CR, TM, QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек. При t до 40,0 мм включ. — от поверхности | при t более 40,0 мм — от 1/4 толщины | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (CR, TM, QT) <1> | |||
| или каждый лист (CR, TM, QT) (9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 E40SW | До 50,0 включ. | Каждый лист (QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 Ударный изгиб | (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | |||
| Поперек При t до 40,0 мм включ. — от поверхности | при t более 40,0 мм — от 1/4 толщины | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) Поперек от поверхности | 3 | 2 (QT) | ||
| Изгиб при t 10,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек 1 | Каждый лист | (QT) | ||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (QT) | |||
| или каждый лист (QT) (9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 FW | До 70,0 включ. | Каждый лист (CR, TM, QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек 1 | 2 (CR, TM, QT) <1> | |||
| или каждый лист (9.3) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) 3 | F32W До 12,5 включ. | Каждый лист | (CR, TM, QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) Поперек от поверхности | 3 Св. 12,5 до 70,0 включ. | Каждый лист | (TM, QT) | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более | (7.3.2.7, 8.13, 8.17.4, 10.5) Поперек | 1 | |||
| 2 (TM, QT) | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) 3 | F32WArc От. 25 включ. до 70,0 включ | Каждый лист | (TM, QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек | ||||
| 1 | Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | |||
| 1 (TM, QT) Испытание на CTOD | (7.11, 9.5, 10.12) | 3 F36W | F36SW До 12,5 включ. | Каждый лист | (CR, TM, QT, QпнT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) Поперек от поверхности | 3 Св. 12,5 до 70,0 включ. | Каждый лист | (TM, QT, QпнT) | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более | (7.3.2.7, 8.13, 8.17.4, 10.5) Поперек | 1 | |||
| 2 (TM, QT, QпнT) Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 F36WArc, | F36SWArc От. 25 включ. до 70,0 включ. | Каждый лист | (TM, QT, QпнT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 16,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 16,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек | ||||
| 1 | Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | |||
| 1 (TM, QT, QпнT) Испытание на CTOD | (7.11, 9.5, 10.12) | 3 F40W | F40SW До 12,5 включ. | Каждый лист | (CR, TM, QT, QпнT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек | 1 | |||
| Ударный изгиб (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Ударный изгиб после механического старения | (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) Поперек от поверхности | 3 Св. 12,5 до 70,0 включ. | Каждый лист | (TM, QT, QпнT) | |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более | (7.3.2.7, 8.13, 8.17.4, 10.5) Поперек | 1 | |||
| 2 (TM, QT, QпнT) Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 F40WArc, | F40SWArc От. 25 включ. до 70,0 включ. | Каждый лист | (TM, QT, QпнT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек | ||||
| 1 | Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | |||
| 1 (TM, QпнT, QT) Испытание на CTOD (7.11, 9.5, 10.12) 3 D420W E420W | F420W | D460W E460W | F460W От 7,5 включ. до 70,0 включ. | Каждый лист | (TM, QпнT, QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек | ||||
| 1 Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | F420WArc F460WArc | От 25 включ. до 70,0 включ. | Каждый лист (TM, QпнT, QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Изгиб при t 10,0 мм и более (7.3.2.6, 8.13, 8.17.4, 10.10) | Поперек | 1 | |||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек | ||||
| 1 | Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | |||
| 1 (TM, QпнT, QT) Испытание на CTOD (7.11, 9.5, 10.12) | 3 | D500W E500W | F500W От 7,5 включ. до 80,0 включ. | Каждый лист | (TM, QпнT, QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек | ||||
| 1 | Растяжение в направлении толщины при t 20,0 мм и более | (7.3.2.8, 9.3, 9.4, 10.3.1) 3 | F500WArc От 25 включ. до 80,0 включ. | Каждый лист | (TM, QпнT, QT) |
| Растяжение (7.3.2, 8.17.1, 10.3) | Поперек 1 | Ударный изгиб | |||
| (7.3.1.1, 7.3.2.4, 8.15, 8.17.2, 9.1, 9.2, 10.4) Поперек при t до 40,0 мм включ. — от поверхности, | при t более 40,0 мм — от 1/2 толщины и поверхности | 3 | |||
| Ударный изгиб после механического старения (7.2.2.3, 7.3.2.5, 8.16, 8.17.2, 9.1, 9.2, 10.4) | Поперек от поверхности | 3 | |||
| Излом при t 10,0 мм и более (7.3.2.7, 8.13, 8.17.4, 10.5) | Поперек | ||||
| 1 | Растяжение в направлении толщины при t 20,0 мм и более (7.3.2.8, 9.3, 9.4, 10.3.1) | 3 | |||
| 1 (TM, QпнT, QT) Испытание на CTOD (7.11, 9.5, 10.12) 3 <1> При массе партии не более 25 т проведение указанных испытаний допускается на одном листе. | |||||
1 Состояние поставки: N — нормализация, CR — контролируемая прокатка, TM — термомеханическая обработка, QT — закалка + отпуск, QпнT — закалка с прокатного нагрева + отпуск. 2 Для рулонного проката виды испытаний — как для листового проката толщиной до 12,5 мм включительно.
Приложение Б (обязательное)
ОБЪЕМ ИСПЫТАНИЙ ПОЛОСОВОГО И ФАСОННОГО ПРОКАТА
Б.1 Объем испытаний полосового и фасонного проката приведен в таблице Б.1
Таблица Б.1
Приложение В (обязательное)
ОПРЕДЕЛЕНИЕ ПАРАМЕТРА ТРЕЩИНОСТОЙКОСТИ CTOD
МЕТОД ИСПЫТАНИЯ ДЛЯ ОПРЕДЕЛЕНИЯ CTOD
\delta CTOD — значение раскрытия вершины трещины (смещение поверхностей трещины, перпендикулярное к плоскости начальной трещины у ее вершины), соответствующее критическому событию при нагружении образца — достижению плато максимальных нагрузок без срывов на диаграмме (тип M), моменту начала быстрого (нестабильного) разрушения после стабильного подроста трещины менее 0,2 мм (тип C) или большего подроста (тип U), либо вязкому разрушению без протяженного плато максимальных нагрузок, при этом максимальной нагрузке соответствует незначительный стабильный подрост трещины (тип W). К критическим событиям типа C или U могут быть отнесены срывы на диаграмме деформирования, сопровождаемые дальнейшим ростом нагрузки и раскрытия берегов надреза, в том числе связанные с расщеплением металла при испытании.
В.1. Образцы для испытаний
Все образцы должны выполняться из материала годного по механическим свойствам.
Применяют образцы одного из трех типов:
- прямоугольного сечения на трехточечный изгиб (рисунок В.1),
- на внецентренное растяжение с прямым надрезом (рисунок В.2),
- на внецентренное растяжение со ступенчатым надрезом (рисунок В.3).

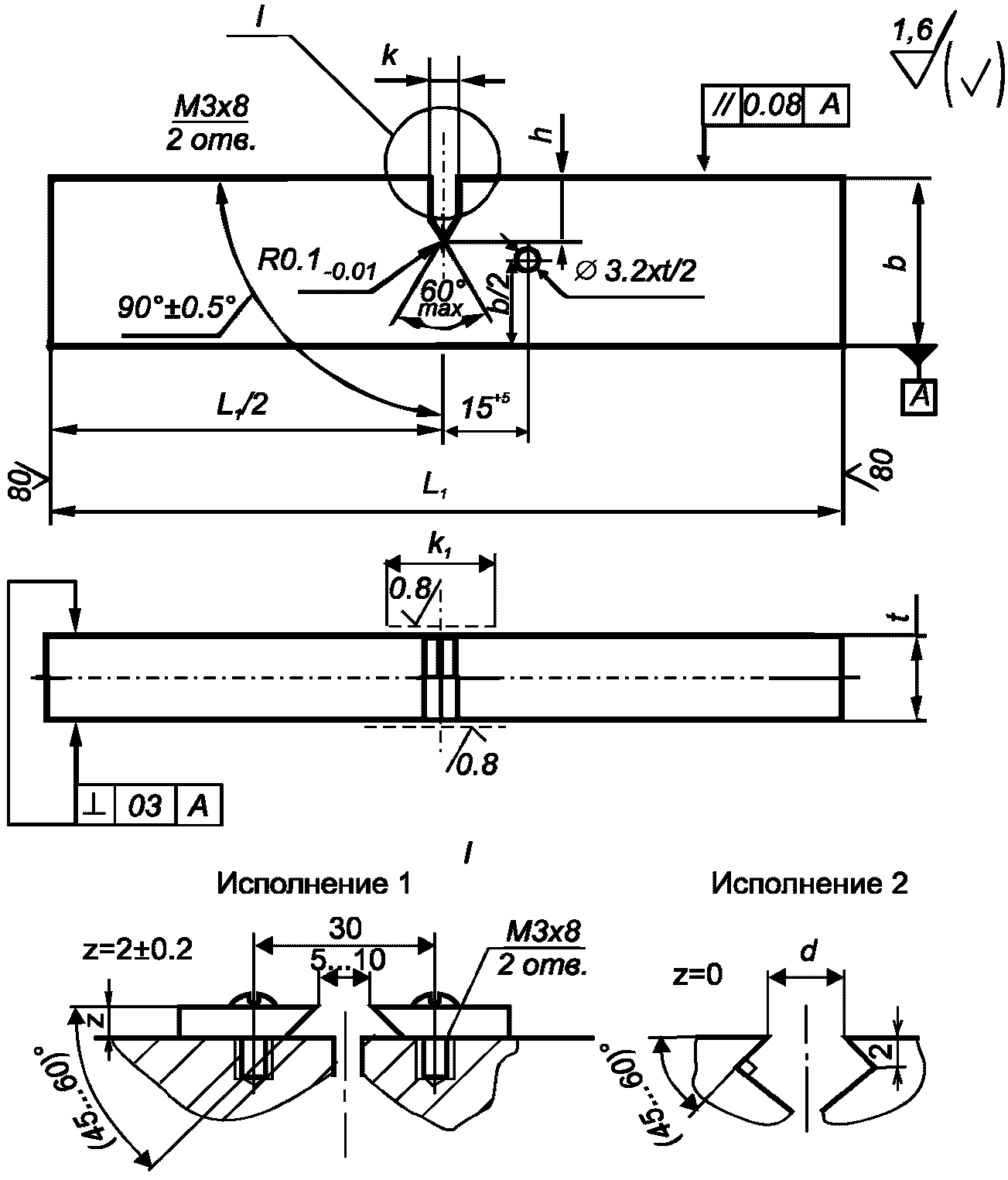

а — образец на трехточечный изгиб

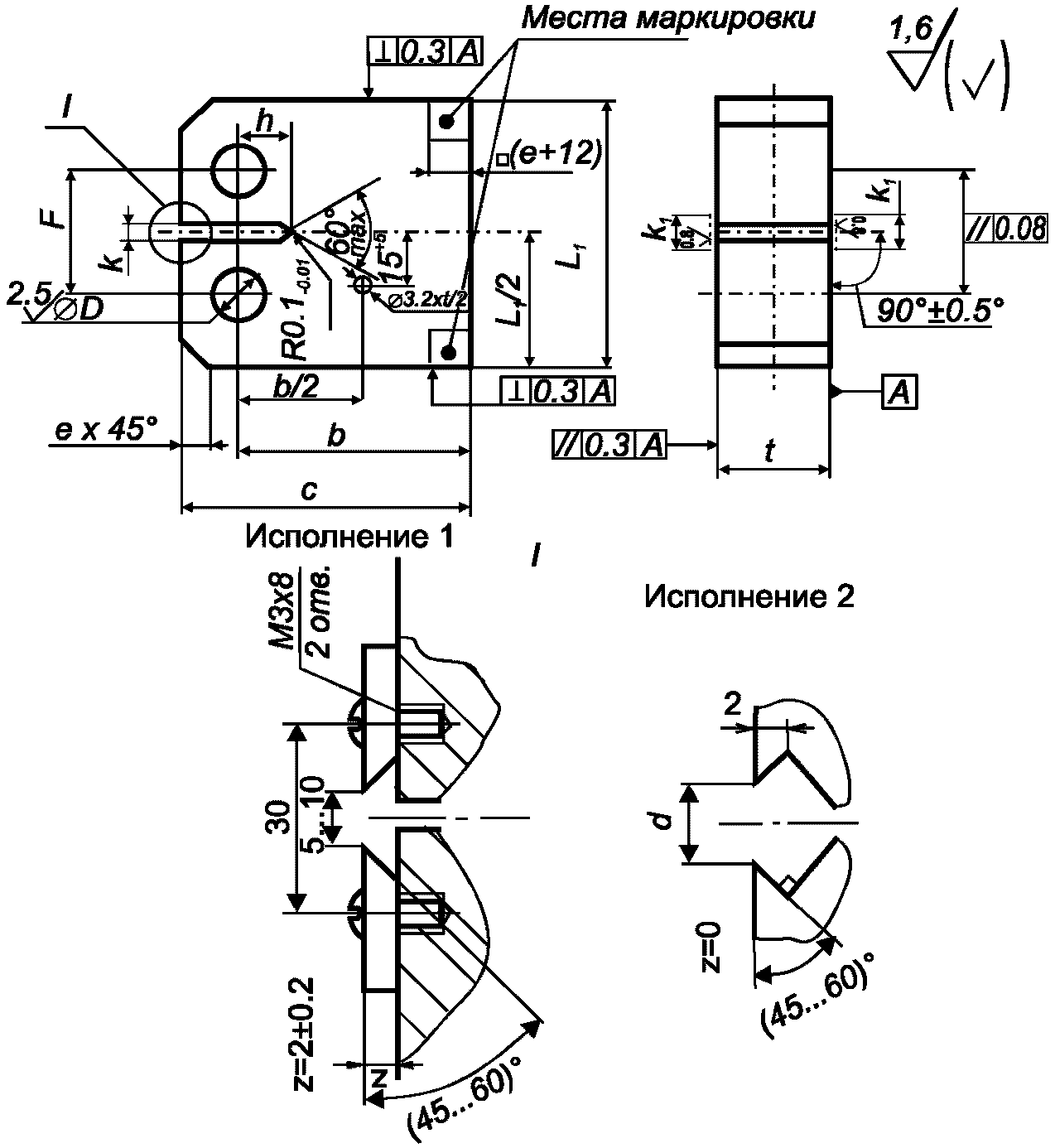

б — образец на внецентренное растяжение с прямым надрезом

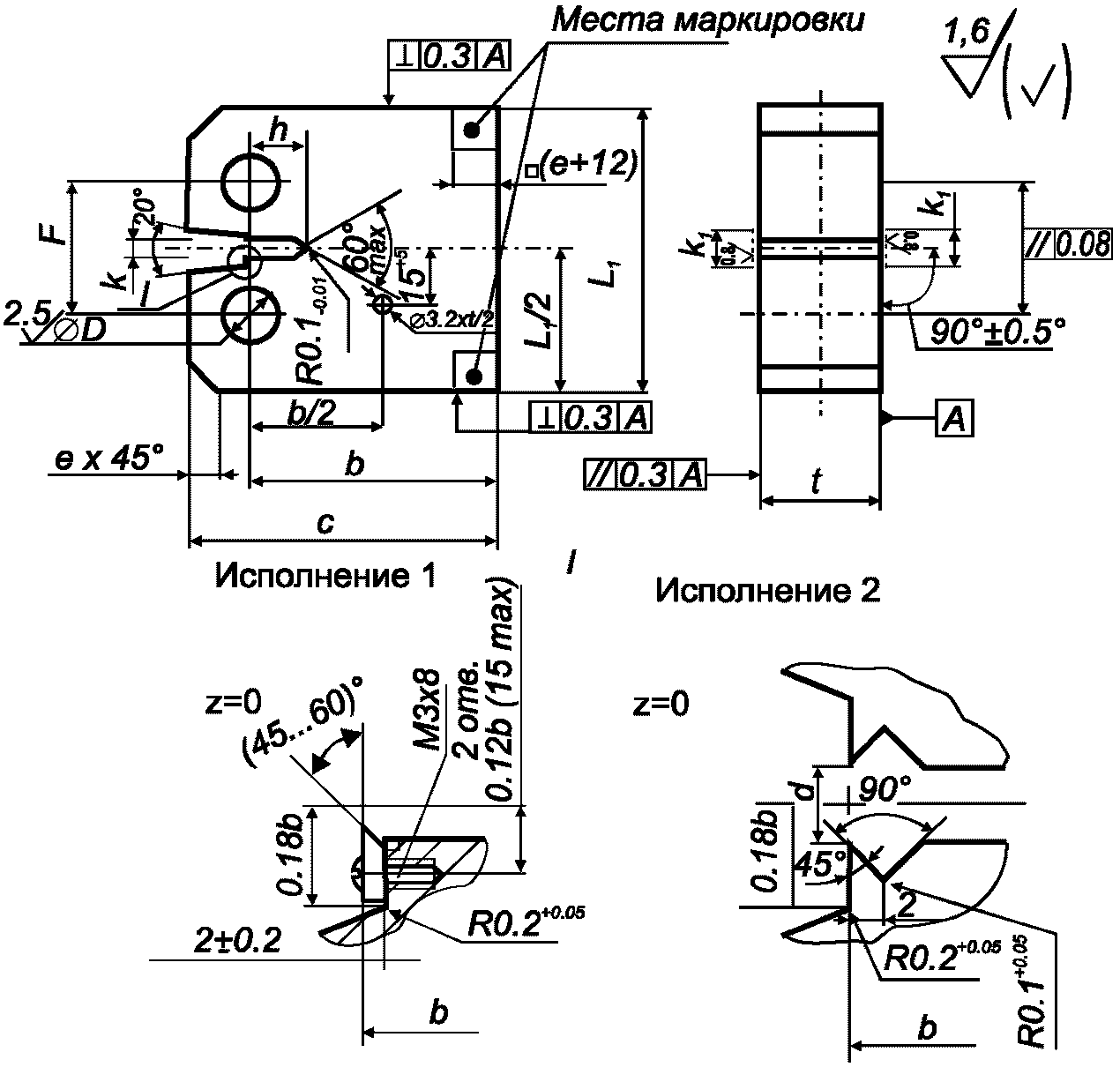

в — образец на внецентренное растяжение со ступенчатым надрезом
Рисунок В.1 — Эскизы образцов

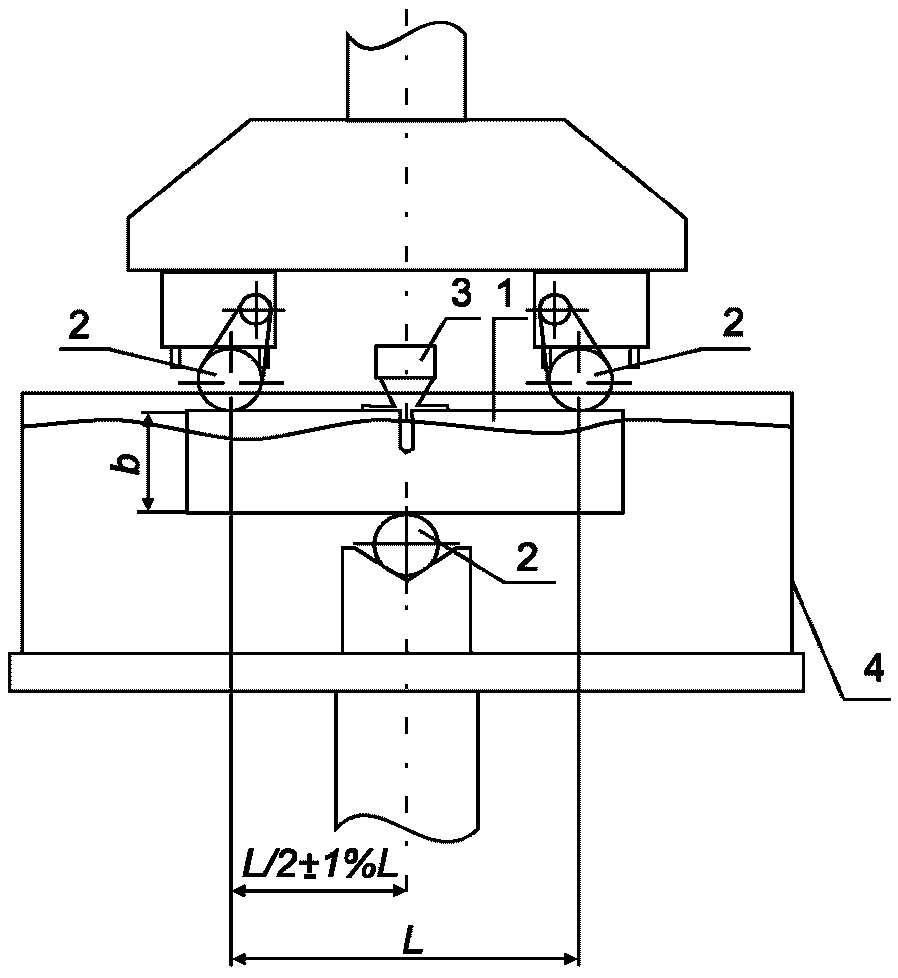

Рисунок В.2 — Рекомендуемая конструкция оснастки для испытания образцов на трехточечный изгиб
0,25b_{- 0,015b}^{- 0,005b} Диаметр пальца

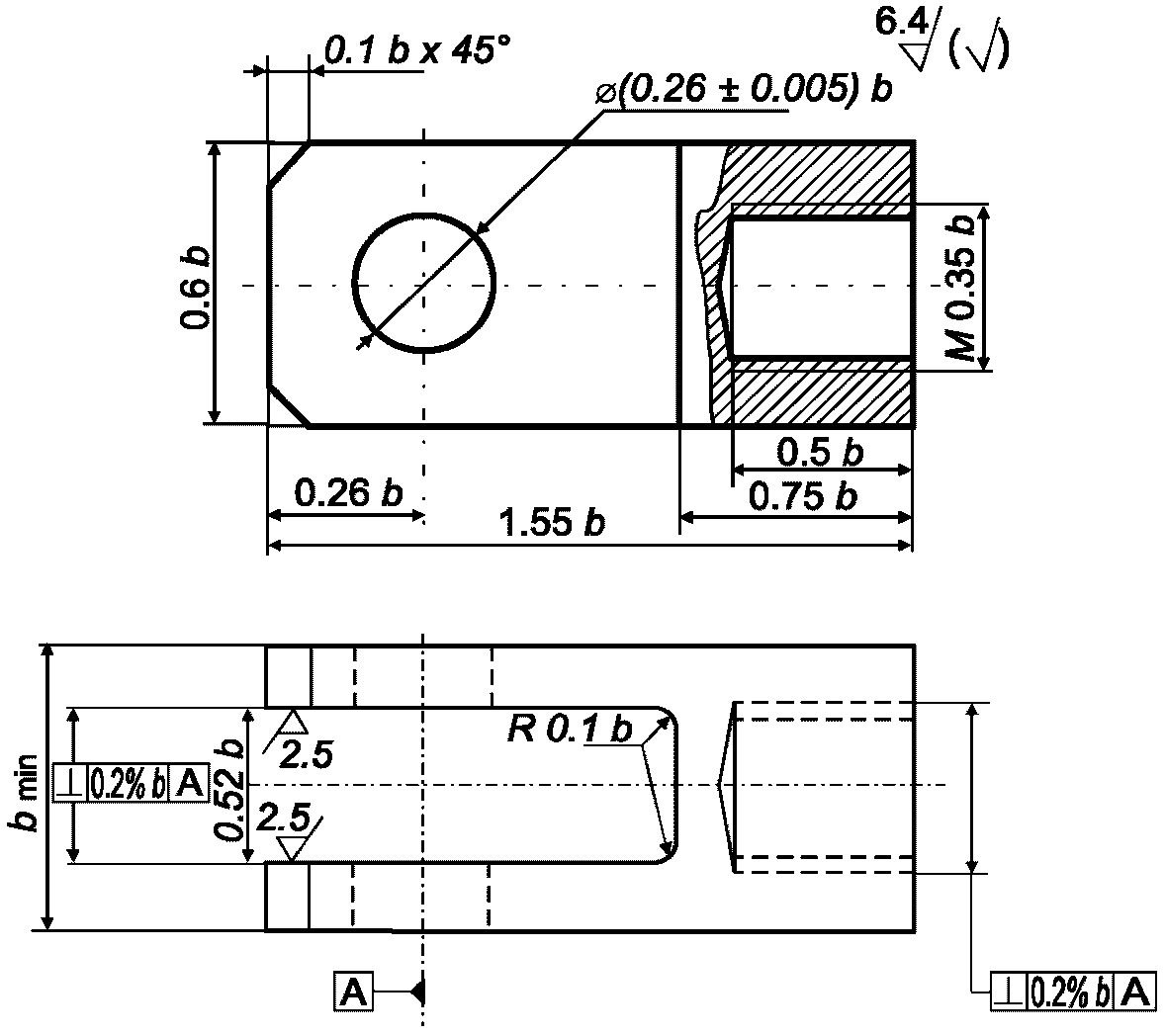

Рисунок В.3 — Рекомендуемая конструкция серьги для испытания образцов на внецентренное растяжение
Типоразмер образца выбирают максимально возможным для данной толщины проката S. Толщина образца t должна составлять не менее 0,8S. Соотношения размеров и основные предельные отклонения, а также применимость различных исполнений образцов различных толщин показаны в таблице В.1.
Таблица В.1
Установочные размеры датчиков раскрытия трещины и диаметр отверстия под преобразователь термоэлектрический могут быть изменены в зависимости от типов применяемых средств измерения.
В.2. Средства и методы измерений
В.2.1 Для выращивания усталостной трещины следует использовать сервогидравлические или вибрационные машины, обеспечивающие нагружение с частотой от 10 до 100 Гц, в состав которых входит измерительная система для измерения приложенной нагрузки и раскрытия берегов надреза. Для проведения испытания применяют электромеханические или сервогидравлические машины, обеспечивающие перемещение с заданной скоростью, соответствующей скорости роста коэффициента интенсивности напряжений K в пределах от 0,5 до 1,5 МПа·м1/2/с на упругом участке деформирования. Платы аналого-цифрового преобразования должны иметь разрядность не менее 16 и частоту опроса не менее 30 Гц.
В.2.2 Выбор требуемой мощности (максимальной нагрузки P) испытательной машины проводится по формулам:
- при испытании образцов на трехточечный изгиб
P \geq 1,3 \frac{(b - l)^{2}t\sigma_{0,2max}}{L} , (В.1)
- при испытании образцов на внецентренное растяжение (обоих типов)
P \geq 0,65 \frac{(b - l)^{2}t\sigma_{0,2max}}{2l + b} , (В.2)
где l — длина надреза с выращенной усталостной трещиной, определяемая до испытания как среднее значение результатов измерений на противоположных поверхностях образца либо по упругой податливости,
\sigma_{0,2max} L — пролет между опорами для образцов на трехточечный изгиб (L = 4b +/- 2 мм),
- максимальное значение условного предела текучести испытываемого материала в диапазоне температур испытания.
Машина для выращивания усталостных трещин может иметь меньшую мощность, достаточную для выполнения требований раздела В.3.
В.2.3 Погрешность измерения нагрузки при выращивании трещины — не более +/- 2,5%, при испытании — не более +/- 1%.
В.2.4 Раскрытие берегов надреза измеряют с помощью датчиков с базой около 10 мм, с диапазоном измерения от +/- 1 до +/- 5 мм, выбираемых в зависимости от размеров и исполнения образца. Датчик должен проходить калибровку перед каждой серией измерений идентичных образцов. Калибровка при комнатной температуре считается достаточной, если при фиксированном положении ножевых опор различие показаний датчика при комнатной температуре и заданной температуре испытаний не превосходит 1%. При калибровке погрешность датчика не должна превышать +/- 0,001 мм в диапазоне перемещений от 0 до +/- 0,3 мм и +/- 0,01 мм за его пределами. Допускается использование калибровочных таблиц, если эта функция включена в программное обеспечение испытаний.
В.2.5 Измерение температуры производится с помощью эталонного измерительного канала, имеющего абсолютную погрешность не более +/- 1,5 °C. Допускается применение иных измерительных каналов при условии их ежемесячной градуировки по эталонному каналу в диапазоне температур испытания. Преобразователь термоэлектрический вставляется в отверстие в образце до упора с применением теплопроводящей пасты. В.2.6 Измерение линейных геометрических размеров образца производится штангенциркулями по ГОСТ 166 и микрометрами по ГОСТ 6507 с погрешностью не более +/- 0,03 мм, угловых размеров образца — угломерами по ГОСТ 5378 с погрешностью не более +/- 10'. Измерение установочных размеров производится линейками металлическими по ГОСТ 427 с погрешностью не более +/- 0,5 мм.
В.3. Оснастка для испытаний
В.3.1 Оснастка для испытаний должна соответствовать требованиям ГОСТ 25.506 с учетом требований В.3.2, В.3.3, В.3.4.
В.3.2 Оснастка для испытаний на трехточечный изгиб должна обеспечивать возможность вращения и малого независимого перемещения опорных роликов с целью поддержания непрерывного контакта качения в течение всего испытания. Диаметр роликов должен составлять от b/2 до b. Эскиз рекомендуемой конструкции показан на рисунке В.2.
В.3.3 Приспособления для нагружения компактных образцов (серьги и цилиндрические пальцы) должны допускать выравнивание образца при нагружении, что достигается наличием зазоров между образцом и внутренними поверхностями серег, и обеспечивать отсутствие заклинивания пальцев при пластическом деформировании образца. Эскиз рекомендуемой конструкции серьги показан на рисунке В.3. В.3.4 Испытания при температурах, отличных от комнатной, должны проводиться в криокамере, обеспечивающей полное выравнивание температуры в образце и поддержание ее постоянной в процессе испытания, или в жидкостной ванне.
В.4. Выращивание усталостной трещины
В.4.1 Нанесение усталостной трещины следует производить при комнатной температуре.
В.4.2 Выбор нагрузки для выращивания трещины
Для выбора нагрузки выращивания усталостной трещины необходимо располагать ориентировочными данными об ожидаемом уровне трещиностойкости материала при заданной температуре испытаний. Вследствие этого после проведения первых испытаний по результатам определения критической нагрузки Pcr для данной температуры должна проводиться оценка правильности режима выращивания трещины и, при необходимости, их корректировка. Значение максимальной нагрузки цикла при выращивании трещины Pf не должна превосходить:
- min(0,8P_{cr},0,6P_{cr} \frac{\sigma_{0,2p}}{\sigma_{0,2s}}) 0,8PT в течение всего периода выращивания трещины, где PT — нагрузка общей текучести в нетто-сечении образца;
- на конечном участке выращивания трещины, который должен составлять не менее 1,5 мм.
- для изгибного образца
P_{T} = \frac{2\sigma_{0,2p}(b - l)^{2}t}{3L} , (В.3)
- для компактного образца
P_{T} = \frac{\sigma_{0,2p}(b - l)^{2}t}{2(2b + l)} , (В.4)
где — предел текучести исследуемого металла при температуре выращивания трещины (для гетерогенного материала — предел текучести наименее прочной составляющей).
Значения Pcr определяют исходя из предварительных данных о критической величине коэффициента интенсивности напряжений исследуемого металла K1c или Kc, которые подставляют в формулу (В.5) или (В.6) в зависимости от типа образца:
- для образца на трехточечный изгиб
P_{cr} = K_{1c} \frac{t \cdot b^{1,5}}{L \cdot f(\gamma_{0})} , (В.5)
f(\gamma_{0}) = \frac{3(\gamma_{0})^{0,5}(1,99 - \gamma_{0}(1 - \gamma_{0})(2,15 - 3,93\gamma_{0} + 2,7\gamma_{0}^{2}))}{2(1 + 2\gamma_{0})(1 - \gamma_{0})^{0,5}} \gamma_{0} = llb
- для образца на внецентренное растяжение (оба типа)
P_{cr} = K_{1c} \frac{t \cdot b^{0,5}}{f'(\gamma_{0})} , (В.6)
f'(\gamma_{0}) = \frac{(2 + \gamma_{0})(0,886 + 4,64\gamma_{0} - 13,32\gamma_{0}^{2} + 14,72\gamma_{0}^{3} - 5,6\gamma_{0}^{4})}{(1 - \gamma_{0})^{1,5}}
Наименьшее усилие в цикле должно быть минимально необходимым для того, чтобы обеспечивать непрерывную подгрузку образца для отсутствия его смещения при циклировании и непрерывности работы машины. При этом коэффициент асимметрии цикла R не должен превышать 0,1. Контролем правильности выбора нагрузки выращивания трещины является суммарное число циклов, необходимых для ее роста, которое должно быть не менее 3·104.
В.4.3 Контроль текущей длины усталостной трещины проводится визуально или по упругой податливости образца.
В.4.4 Средняя длина a0 выращенной усталостной трещины, определенная после испытания по измерениям в изломе, должна находиться в интервале (0,5 +/- 0,05)b. Минимальная длина усталостной трещины от вершины надреза в любом месте ее фронта должна быть не менее большего из 1,5 мм и 0,025b.
В.5. Испытание
В.5.1 Нагружение образца начинают при полном выравнивании температуры образца и соответствии ее заданной: изменения температуры перед испытанием не должны превышать 0,1 °C/мин согласно показаниям измерительного канала с преобразователем термоэлектрическим, вставленным в отверстие в образце.
В.5.2 Для образцов на трехточечный изгиб: установить оснастку, отрегулировать пролет L и измерить его фактическое значение. Установить изгибной образец вершиной трещины по центру между роликами, перпендикулярно осям роликов. Установить датчик раскрытия трещины на ножевые опоры, предварительно сжав его ножки для обеспечения упругого контакта.
В.5.3 Для образцов на внецентренное растяжение: установить оснастку и образец, установить датчик раскрытия трещины на \dot{P} ножевые опоры. \dot{K}
В.5.4 Используя управление перемещением захватов испытательной машины, установить необходимую скорость их перемещения , рассчитанную по формуле (В5) или (В6) в соответствии с требованием В.2.1 (подставляя вместо K1c). По достижении требуемой температуры согласно В.5.1, начать нагружение и запись выходных сигналов устройства измерения силы и датчика раскрытия берегов надреза.
В.5.5 Испытания следует продолжать до тех пор, пока образец не сможет выдержать дальнейшего увеличения прилагаемой нагрузки. При отсутствии срывов нагрузки и достижения плато максимальных нагрузок испытания прекращают при снижении нагрузки на 5% от максимальной. При наличии срывов допускается прекращать испытание, если падение нагрузки при срыве составляет более 30%.
В.5.6 Если образец не полностью разрушен во время испытаний, необходимо доломать его для исследования поверхности излома. \Delta a
В.5.7 Обломки образца просушивают при температуре 40 +/- 10 °C, после чего проводят в изломе измерения длины начального фронта усталостной трещины и значения стабильного подроста трещины, если последний имеется. Основным признаком наличия стабильного подроста является наличие волокнистого участка излома, граничащего с фронтом усталостной трещины. Измерения проводят в девяти равноотстоящих точках, крайние из которых расположены на расстоянии 0,01t от поверхностей образца. Начальная длина трещины a0 и длина стабильного подроста должна быть получена предварительным усреднением значений, полученных в крайних точках, и последующим усреднением этой величины и семи измерений во внутренних точках.
В.5.8 Форма трещины считается корректной, если выполнены условия В.4.4, при этом разность между любыми двумя из девяти измерений длины трещины не должна превышать 0,1a0. В.5.9 Если присутствуют срывы на диаграмме нагружения до достижения плато максимальных нагрузок, излом должен быть исследован на наличие остановленных хрупких подростов трещины с последующим стабильным подростом, либо расщеплений. Максимальные размеры всех участков подроста трещины и/или расщеплений должны быть зафиксированы.
В.6. Обработка результатов
В.6.1 Диаграмма нагружения, полученная при испытаниях, как правило, принадлежит к одному из типов, показанных на рисунке В.4. Определяется нагрузка, соответствующая критическому событию, обозначаемая Pc:
1 — хрупкое разрушение без стабильного подроста трещины (тип C), \Delta a \geq 0,2\text{мм} \Delta a<0,2\text{мм}
2 — хрупкое разрушение после стабильного подроста трещины (тип C при , тип U \Delta a>0,2\text{мм} при ),
3 — вязкое разрушение, первое достижение плато максимальных нагрузок (тип M, , Pc принимается на 0,5% ниже Pmax),
4 — срыв на диаграмме с дальнейшим ростом нагрузки и раскрытия, критическое событи \Delta a<0,2\text{мм} е выбирается после анализа значимости срыва, 5 — вязкое разрушение после достижения максимума нагрузки без плато, возможно при (тип W, Pc принимается равной Pmax).
Рисунок В.4 — Типы диаграмм нагружения при испытаниях на трещиностойкость
В.6.2 Каждый срыв на диаграмме нагружения (диаграмма на рисунке В.4) подлежит рассмотрению, если ему соответствует падение нагрузки и/или рост раскрытия берегов надреза более 1% от значения перед срывом. Рассчитывается величина значимости срыва s [%], графически по рисунку В.5 или по следующим формулам:
s = 100(1 — Cv1/Cv2), (В.7)
где Cv — упругая податливость образца, индекс 1 соответствует значениям до срыва, 2 — после срыва:
- для образца на трехточечный изгиб:
C_{v} = \frac{6La}{E^{*}tb^{2}} (1,45 - 2,18\gamma + 13,71\gamma^{2} - 5,96\gamma^{3} - 36,9\gamma^{4} + 70,7\gamma^{5}) , (В.8)
для образца на внецентренное растяжение с прямым надрезом:
, (В.9)- для образца на внецентренное растяжение со ступенчатым надрезом:
, (В.10)\gamma = a/b где a — сопоставляемая моментам до и после скачка длина трещины по измерениям в изломе,
\mu — эффективный модуль упругости,
- коэффициент Пуассона. Если величина s превышает 5%, срыв считается значимым, и точка перед срывом рассматривается как критическое событие для расчета Pc. В противном случае срыв игнорируется и рассматривается последующее событие.

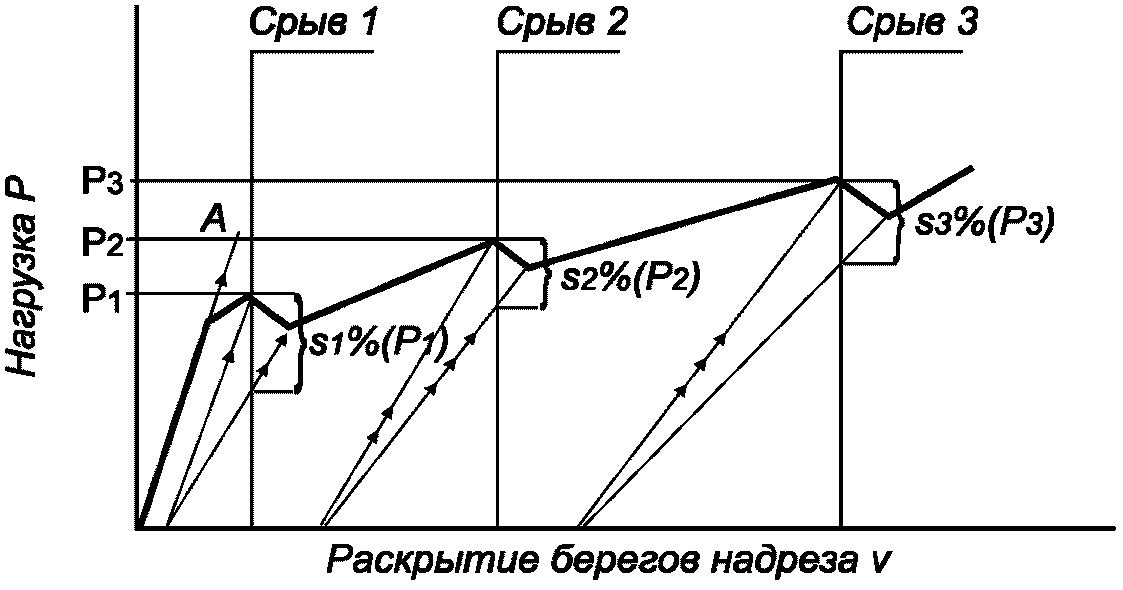

Рисунок В.5 — Графический способ оценки значимости скачков
В.6.3 Определен \delta_{c} ие \delta_{u} C \delta_{m} TO \delta_{w} D
Величина CTOD (, , , в зависимости от типа критического события) определяется по следующим формулам:
- для образца на трехточечный изгиб:
\delta = (\frac{P_{c}L}{t \cdot b^{1,5}} \cdot f(\gamma_{0}))^{2} \cdot \frac{(1 - \mu^{2})}{2\sigma_{0,2s}E} + \frac{0,4(b - a_{0})v_{p}}{0,4b + 0,6a_{0} + z} , (В.11)
- для образца на внецентренное растяжение с прямым надрезом:
\delta = (\frac{P_{c}}{t \sqrt{b}} \cdot f'(\gamma_{0}))^{2} \cdot \frac{(1 - \mu^{2})}{2\sigma_{0,2s}E} + \frac{0,46(b - a_{0})v_{p}}{0,46b + 0,54a_{0} + (c - b) + z} , (В.12)
- для образца на внецентренное растяжение со ступенчатым надрезом:
\delta = (\frac{P_{c}}{t \sqrt{b}} \cdot f'(\gamma_{0}))^{2} \cdot \frac{(1 - \mu^{2})}{2\sigma_{0,2s}E} + \frac{0,46(b - a_{0})v_{p}}{0,46b + 0,54a_{0} + z} , (В.13)
где vp — пластическая составляющая раскрытия берегов надреза (рисунок В.4). (\Delta a>0,05a_{0}) Значение vp определяют параллельным переносом линии упругого нагружения в точку критического события. В случае значительного подроста трещины, соответствующего критическому событию , рекомендуется учитывать его наличие, рассчитывая vp по упругой податливости образца Cv
vp = vc — CvPc, (В.14)
\sigma_{0,2s} где vc — полное значение раскрытия берегов надреза,
- значение условного предела текучести испытываемого материала при температуре испытания Tи [°C]. \sigma_{0,2s} При отсутствии данных о температурной зависимости предела текучести исследуемого материала, допускается рассчитывать по формуле
\sigma_{0,2s} = \sigma_{0,2}(20°C) + \frac{10^{5}}{491 + 1.8T_{\text{и}}} - 189 . (В.15)
Замена образца допускается в следующих случаях:
- неудовлетворительные геометрические размеры образца по данным входного контроля,
- неудовлетворительная форма трещины в изломе,
- нарушение процедуры выращивания усталостной трещины и/или испытания.
Приложение Г (справочное)
РАСПОЛОЖЕНИЕ И ЦВЕТ МАРКИРОВОЧНЫХ ПОЛОС
Г.1 Расположение маркировочных полос приведено на рисунке Г.1.
Рисунок Г.1 — Расположение маркировочных полос
Г.2 Цвет маркировочных полос приведен в таблице Г.1.
Таблица Г.1
БИБЛИОГРАФИЯ
| [1] | Технический регламент о безопасности объектов внутреннего водного транспорта, утвержденный Постановлением Правительства РФ от 12 августа 2010 г. № 623 |
|---|
