ГОСТ Р ИСО 898-2-2013. Национальный стандарт Российской Федерации. Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы

(утв. и введен в действие Приказом Росстандарта от 08.11.2013 № 1455-ст)

регулированию и метрологии от 8 ноября 2013 г. № 1455-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

МЕХАНИЧЕСКИЕ СВОЙСТВА КРЕПЕЖНЫХ ИЗДЕЛИЙ ИЗ УГЛЕРОДИСТЫХ И ЛЕГИРОВАННЫХ СТАЛЕЙ

ЧАСТЬ 2

ГАЙКИ УСТАНОВЛЕННЫХ КЛАССОВ ПРОЧНОСТИ С КРУПНЫМ И МЕЛКИМ ШАГОМ РЕЗЬБЫ

Mechanical properties of fasteners made of carbon steel and alloy steel. Part 2: Nuts with specified property classes with coarse thread and fine pitch thread

ISO 898-2:2012 Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2: Nuts with specified property

ОКС 21.060.20; ОКП 16 8000

Дата введения 1 января 2015 года

Предисловие

1. Подготовлен Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» («ВНИИНМАШ») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 229 «Крепежные изделия».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. № 1455-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 898-2:2012 «Механические свойства крепежных изделий из углеродистых сталей и легированных сталей — Часть 2: Гайки установленных классов прочности — Крупная резьба и резьба с мелким шагом» (ISO 898-2:2012 «Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2: Nuts with specified property classes — Coarse thread and fine pitch thread»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.

5. Взамен ГОСТ Р 52628-2006 (ИСО 898-2:1992, ИСО 898-6:1994).

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

1. Область применения

Настоящий стандарт устанавливает механические и физические свойства гаек с крупным и мелким шагом резьбы из углеродистых и легированных сталей при испытании в условиях с температурой окружающей среды от 10 °C до 35 °C.

Гайки оцениваются на соответствие требованиям настоящего стандарта только в указанном температурном диапазоне. Изделия могут не сохранять установленных механических и физических свойств при более высоких и более низких температурах.

Примечания

1. Гайки, соответствующие требованиям настоящего стандарта, применяют в диапазоне температур от минус 50 °C до плюс 150 °C. При определении возможных вариантов применения за пределами указанного диапазона и до максимальной температуры плюс 300 °C пользователям следует консультироваться с металловедами.

2. Информация по выбору и применению сталей для использования при более высоких или более низких температурах приведена, например, в EN 10269, ASTM F2281 и в ASTM A320/A320M.

Настоящий стандарт распространяется на гайки:

a) из углеродистых или легированных сталей;

b) с крупной резьбой M5 <= D <= M39 и с мелким шагом резьбы M8 x 1 <= D <= M39 x 3;

c) с треугольной метрической резьбой по ИСО 68-1;

d) с сочетаниями диаметр/шаг по ИСО 261 и ИСО 262;

e) установленных классов прочности, включающих пробную нагрузку;

f) различных типов: низкие гайки, нормальные гайки и высокие гайки;

g) с минимальной высотой m >= 0,45D;

h) с минимальным наружным диаметром или размером под ключ s >= 1,45D (см. Приложение A);

i) сопрягаемые с болтами, винтами и шпильками классов прочности по ИСО 898-1.

Горячее оцинкование гаек по ИСО 10684.

Настоящий стандарт не устанавливает требований к следующим свойствам:

• стопорящая способность (см. ИСО 2320);
• соотношение крутящего момента к усилию предварительной затяжки (см. методы испытаний по ИСО 16047);
• свариваемость;
• коррозионная стойкость.

2. Нормативные ссылки

Следующие нормативные документы обязательны при применении настоящего стандарта. Для датированных ссылок применять только указанные ниже стандарты. Для недатированных ссылок применять последнее издание ссылочных документов (включая все изменения).

ИСО 6157-2 Изделия крепежные. Дефекты поверхности. Часть 2. Гайки (ISO 6157-2, Fasteners — Surface discontinuities — Part 2: Nuts)

ИСО 6506-1 Материалы металлические. Определение твердости по Бринеллю. Часть 1. Метод испытания (ISO 6506-1, Metallic materials — Brinell hardness test — Part 1: Test method)

ИСО 6507-1 Материалы металлические. Испытание на твердость по Виккерсу. Часть 1. Метод испытаний (ISO 6507-1, Metallic materials — Vickers hardness test — Part 1: Test method)

ИСО 6508-1 Материалы металлические. Испытание на твердость по Роквеллу. Часть 1. Метод испытаний (шкалы A, B, C, D, E, F, G, H, K, N, T) (ISO 6508-1, Metallic materials — Rockwell hardness test — Part 1: Test method (scales A, B, C, D, E, F, G, H, K, N, T)

ИСО 6892-1 Материалы металлические. Испытания на растяжение. Часть 1. Испытание при комнатной температуре (ISO 6892-1, Metallic materials — Tensile testing — Part 1: Method of test at room temperature)

ИСО 7500-1 Материалы металлические. Верификация машин для статических испытаний в условиях одноосного нагружения. Часть 1. Машины для испытания на растяжение/сжатие. Верификация и калибровка силоизмерительных систем (ISO 7500-1, Metallic materials — Verification of static uniaxial testing machines — Part 1: Tension/compression testing machines — Verification and calibration of the force-measuring system)

ИСО 16426 Изделия крепежные. Система обеспечения качества (ISO 16426, Fasteners — Quality assurance system).

3. Обозначения

При пользовании настоящим стандартом необходимо применять следующие обозначения:

D — номинальный диаметр резьбы гайки, в миллиметрах;

dh — диаметр отверстия зажима, в миллиметрах;

F — нагрузка, в ньютонах;

h — толщина зажима, в миллиметрах;

m — высота гайки, в миллиметрах;

P — шаг резьбы, в миллиметрах;

s — размер под ключ, в миллиметрах.

4. Система обозначений

4.1 Обозначение типов гайки

Настоящий стандарт устанавливает требования для трех типов гаек в соответствии с их высотой:

- тип 2: высокая гайка с минимальной высотой mмин ~= 0,9D или mмин > 0,9D, см. таблицу A.1;

- тип 1: нормальная гайка с минимальной высотой mмин >= 0,8D, см. таблицу A.1;

- тип 0: низкая гайка с минимальной высотой 0,45D <= mмин < 0,8D.

4.2 Обозначение классов прочности

4.2.1 Общие положения

Маркировка гаек различных классов прочности и обозначения на ярлыках (этикетках), установленные в разделе 10, должны применяться только для гаек, соответствующих всем требованиям настоящего стандарта.

4.2.2 Нормальные гайки (тип 1) и высокие гайки (тип 2)

Обозначение классов прочности нормальных гаек (тип 1) и высоких гаек (тип 2) состоит из одного числа. Оно соответствует числу слева от обозначения максимального класса прочности соответствующего максимального класса прочности болтов, винтов и шпилек, с которыми они могут быть сопряжены.

4.2.3 Низкие гайки (тип 0)

Обозначение классов прочности низких гаек (тип 0) состоит из двух цифр, установленных в следующей последовательности:

a) первая цифра — нуль, означает, что нагрузочная способность гайки ниже нагрузочной способности нормальной гайки или высокой гайки в соответствии с 4.2.2 и, следовательно, при нагрузке выше допускаемой может произойти срез резьбы;

b) вторая цифра — соответствует 1/100 номинального напряжения от пробной нагрузки в закаленной испытательной оправке, в мегапаскалях (МПа).

4.3 Диапазоны номинальных диаметров в зависимости от типа гайки и класса прочности

Диапазоны номинальных диаметров в зависимости от типа гайки и класса прочности представлены в таблице 1.

Таблица 1

Диапазоны номинальных диаметров в зависимости от типа гайки и класса прочности

Класс прочности	Диапазоны номинальных диаметров D
	Нормальная гайка (тип 1)	Высокая гайка (тип 2)	Низкая гайка (тип 0)
04	-	-	M5 <= D <= M39 M8 x 1 <= D <= M39 x 3
05	-	-	M5 <= D <= M39 M8 x 1 <= D <= M39 x 3
5	M5 <= D <= M39 M8 x 1 <= D <= M39 x 3	-	-
6	M5 <= D <= M39 M8 x 1 <= D <= M39 x 3	-	-
8	M5 <= D <= M39 M8 x 1 <= D <= M39 x 3	M5 <= D <= M39 M8 x 1 <= D <= M39 x 3	-
9	-	M5 <= D <= M39	-
10	M5 <= D <= M39 M8 x 1 <= D <= M16 x 1,5	M5 <= D <= M39 M8 x 1 <= D <= M39 x 3	-
12	M5 <= D <= M16	M5 <= D <= M39 M8 x 1 <= D <= M16 x 1,5	-

5. Конструирование соединения болта и гайки

Пояснения основных принципов конструирования соединений гаек и нагружаемых болтов приведены в Приложении A.

Нормальные гайки (тип 1) и высокие гайки (тип 2) должны быть сопряжены с крепежными изделиями с наружной резьбой в соответствии с таблицей 2. Тем не менее гайки более высоких классов прочности могут заменять гайки более низких классов прочности.

Таблица 2

Сочетание классов прочности нормальных гаек (тип 1) и высоких гаек (тип 2) с болтами

Класс прочности гайки	Максимальный класс прочности сопрягаемого болта, винта и шпильки
5	5.8
6	6.8
8	8.8
9	9.8
10	10.9
12	12.9/12.9

Снижение напряжения среза резьбы происходит на гайках с основным отклонением выше нуля для поля допуска 6H (таким, как у гаек, подвергнутых горячему оцинкованию: 6AZ, 6AX). Низкие гайки (тип 0) имеют пониженную нагрузочную способность по сравнению с нормальными или высокими гайками и не предназначены для обеспечения сопротивления срезу резьбы.

Низкие гайки, применяемые в качестве контргаек, должны быть в сборке с нормальными или высокими гайками. В сборке с контргайкой в первую очередь затягивают низкую гайку с деталями соединения, а затем нормальную или высокую гайку затягивают на низкую гайку.

6. Материалы

В таблице 3 приведены материалы и термическая обработка для различных классов прочности гаек.

Таблица 3

Стали

Резьба	Класс прочности		Материал и термическая обработка гаек	Ограничения на химический состав (анализ плавки, %) a
				C, не более	Mn, не менее	P, не более	S, не более
Крупная резьба	04 c		Углеродистая сталь d	0,58	0,25	0,060	0,150
	05 c		Углеродистая сталь, З/О e	0,58	0,30	0,048	0,058
	5 b		Углеродистая сталь d	0,58	-	0,060	0,150
	6 b		Углеродистая сталь d	0,58	-	0,060	0,150
	8	Высокая гайка (тип 2)	Углеродистая сталь d	0,58	0,25	0,060	0,150
	8	Нормальная гайка (тип 1) D <= M16	Углеродистая сталь d	0,58	0,25	0,060	0,150
	8 c	Нормальная гайка (тип 1) D > M16	Углеродистая сталь, З/О e	0,58	0,30	0,048	0,058
	9		Углеродистая сталь d	0,58	0,25	0,060	0,150
	10 c		Углеродистая сталь, З/О e	0,58	0,30	0,048	0,058
	12 c		Углеродистая сталь, З/О e	0,58	0,45	0,048	0,058
Резьба с мелким шагом	04 b		Углеродистая сталь d	0,58	0,25	0,060	0,150
	05 c		Углеродистая сталь, З/О e	0,58	0,30	0,048	0,058
	5 b		Углеродистая сталь d	0,58	-	0,060	0,150
	6 b	D <= M16	Углеродистая сталь d	0,58	-	0,060	0,150
	6 b	D > M16	Углеродистая сталь, З/О e	0,58	0,30	0,048	0,058
	8	Высокая гайка (тип 2)	Углеродистая сталь d	0,58	0,25	0,060	0,150
	8 c	Нормальная гайка (тип 1)	Углеродистая сталь, З/О e	0,58	0,30	0,048	0,058
	10 c		Углеродистая сталь, QT e	0,58	0,30	0,048	0,058
	12 c		Углеродистая сталь, З/О e	0,58	0,45	0,048	0,058
З/О — закаленные и отпущенные гайки; «-» — ограничения не установлены. a В спорных случаях применяется анализ продукции. b Гайки этих классов прочности могут быть изготовлены из автоматной стали по согласованию между заказчиком и изготовителем. В этом случае допускается содержание серы, фосфора и свинца не более: S — 0,34%, P — 0,11%, Pb — 0,35%. c Легирующие элементы могут быть добавлены при условии выполнения требований к механическим свойствам, изложенных в разделе 7. d Может быть закаленной и отпущенной на усмотрение изготовителя. e Материал этих классов прочности должен иметь достаточную прокаливаемость, чтобы непосредственно после закалки перед отпуском получалась структура, состоящая приблизительно на 90% из мартенсита в области резьбы гайки, как показано на рисунке 3.

7. Механические свойства

Резьба D	Шаг P	Пробная нагрузка a, Н Класс прочности
		04	05	5	6	8	9	10	12
M5	0,8	5400	7100	8250	9500	12140	13000	14800	16300
M6	1	7640	10000	11700	13500	17200	18400	20900	23100
M7	1	11000	14500	16800	19400	24700	26400	30100	33200
M8	1,25	13900	18300	21600	24900	31800	34400	38100	42500
M10	1,5	22000	29000	34200	39400	50500	54500	60300	67300
M12	1,75	32000	42200	51400	59000	74200	80100	88500	100300
M14	2	43700	57500	70200	80500	101200	109300	120800	136900
M16	2	59700	78500	95800	109900	138200	149200	164900	186800
M18	2,5	73000	96000	121000	138200	176600	176600	203500	230400
M20	2,5	93100	122500	154400	176400	225400	225400	259700	294000
M22	2,5	115100	151500	190900	218200	278800	278800	321200	363600
M24	3	134100	176500	222400	254200	324800	324800	374200	423600
M27	3	174400	229500	289200	330500	422300	422300	486500	550800
M30	3,5	213200	280500	353400	403900	516100	516100	594700	673200
M33	3,5	263700	347000	437200	499700	638500	638500	735600	832800
M36	4	310500	408500	514700	588200	751600	751600	866000	980400
M39	4	370900	488000	614900	702700	897900	897900	1035000	1171000
a При применении низких гаек необходимо учитывать, что разрушающая нагрузка ниже пробной нагрузки гаек с полной нагрузочной способностью (см. Приложение A).

Резьба D x P	Пробная нагрузка a, Н Класс прочности
	04	05	5	6	8	10	12
M8 x 1	14900	19600	27000	30200	37400	43100	47000
M10 x 1,25	23300	30600	44200	47100	58400	67300	73400
M10 x 1	24500	32200	44500	49700	61600	71000	77400
M12 x 1,5	33500	44000	60800	68700	84100	97800	105700
M12 x 1,25	35000	46000	63500	71800	88000	102200	110500
M14 x 1,5	47500	62500	86300	97500	119400	138800	150000
M16 x 1,5	63500	83500	115200	130300	159500	185400	200400
M18 x 2	77500	102000	146900	177500	210100	220300	-
M18 x 1,5	81700	107500	154800	187000	221500	232200	-
M20 x 2	98000	129000	185800	224500	265700	278600	-
M20 x 1,5	103400	136000	195800	236600	280200	293800	-
M22 x 2	120800	159000	229000	276700	327500	343400	-
M22 x 1,5	126500	166500	239800	289700	343000	359600	-
M24 x 2	145900	192000	276500	334100	395500	414700	-
M27 x 2	188500	248000	351100	431500	510900	535700	-
M30 x 2	236000	310500	447100	540300	639600	670700	-
M33 x 2	289200	380500	547900	662100	783800	821900	-
M36 x 3	328700	432500	622800	804400	942800	934200	-
M39 x 3	391400	515000	741600	957900	1123000	1112000	-
a При применении низких гаек необходимо учитывать, что разрушающая нагрузка ниже пробной нагрузки гаек с полной нагрузочной способностью (см. Приложение A).

Резьба D	Класс прочности
	04		05		5		6		8		9		10		12
	Твердость по Виккерсу, HV
	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
M5 <= D <= M16	188	302	272	353	130	302	150	302	200	302	188	302	272	353	295 c	353
M16 < D <= M39					146		170		233 a	353 b					272
	Твердость по Бринеллю, HB
	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
M5 <= D <= M16	179	287	259	336	124	287	143	287	190	287	179	287	259	336	280 c	336
M16 < D <= M39					139		162		221 a	336 b					259
	Твердость по Роквеллу, HRC
	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
M5 <= D <= M16	-	30	26	36	-	30	-	30	-	30	-	30	26	36	29 c	36
M16 < D <= M39									-	36 b					26
Дефекты поверхности по ИСО 6157-2 Испытание твердости по Виккерсу является решающим методом для приемки (см. 9.2.4).
a Минимальное значение для высоких гаек (тип 2): 180 HV (171 HB). b Максимальное значение для высоких гаек (тип 2): 302 HV (287 HB; 30 HRC). c Минимальное значение для высоких гаек (тип 2): 272 HV (259 HB; 26 HRC).

Резьба D	Класс прочности
	04		05		5		6		8		10		12
	Твердость по Виккерсу, HV
	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
M8 x 1 <= D <= M16 x 1,5	188	302	272	353	175	302	188	302	250 a	353 b	295 c	353	295	353
M16 x 1,5 < D <= M39 x 3					190		233		295	353	260		-	-
	Твердость по Бринеллю, HB
	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
M8 x 1 <= D <= M16 x 1,5	179	287	259	336	166	287	179	287	238 a	336 b	280 c	336	280	336
M16 x 1,5 < D <= M39 x 3					181		221		280	336	247		-	-
	Твердость по Роквеллу, HRC
	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более	не менее	не более
M8 x 1 <= D <= M16 x 1,5	-	30	26	36	-	30	-	30	22,2 a	36 b	29 c	36	29	36
M16 x 1,5 < D <= M39 x 3					-		-		29,2	36	24		-	-
Дефекты поверхности по ИСО 6157-2 Испытание твердости по Виккерсу является эталонным методом для приемки (см. 9.2.4).
a Минимальное значение для высоких гаек (тип 2): 195 HV (185 HB). b Максимальное значение для высоких гаек (тип 2): 302 HV (287 HB; 30 HRC). c Минимальное значение для высоких гаек (тип 2): 250 HV (238 HB; 22,2 HRC).

Для гаек без закалки и отпуска дополнительно учитывают 9.2.4.2.

8. Контроль

8.1 Производственный контроль

Настоящий стандарт не устанавливает, какие испытания должен проводить изготовитель на каждой производственной партии. Ответственностью изготовителя является выбор подходящих методов, таких как производственный контроль или приемочный контроль, чтобы гарантировать соответствие производственной партии всем предъявляемым требованиям. Дополнительную информацию см. ИСО 16426.

В спорных случаях применяют методы испытаний согласно разделу 9.

8.2 Контроль со стороны поставщика

Поставщик испытывает гайки, используя по своему выбору подходящие методы испытаний (периодическая оценка производителя, проверка результатов испытаний от производителей, испытание гаек и т.д.), которые соответствуют механическим и физическим свойствам, установленным в таблицах 3, 4, 5, 6 и 7.

В спорных случаях применяют методы испытаний согласно разделу 9.

8.3 Контроль со стороны заказчика

Заказчик может испытывать поставленные гайки методами испытаний, установленными в разделе 9.

В спорных случаях применяют методы испытаний согласно разделу 9, если не указано иное.

9. Методы испытаний

9.1 Испытание пробной нагрузкой

9.1.1 Общие положения

Испытание пробной нагрузкой предусматривает две основные операции:

a) приложение установленной пробной нагрузки с помощью испытательной оправки (см. рисунки 1 и 2) и

b) проверка повреждений резьбы гайки, вызванных пробной нагрузкой, если таковые имеются.

Примечание. При испытании пробной нагрузкой самостопорящихся гаек см. дополнительные испытательные процедуры по ИСО 2320.

---

^a Кромки притуплены.

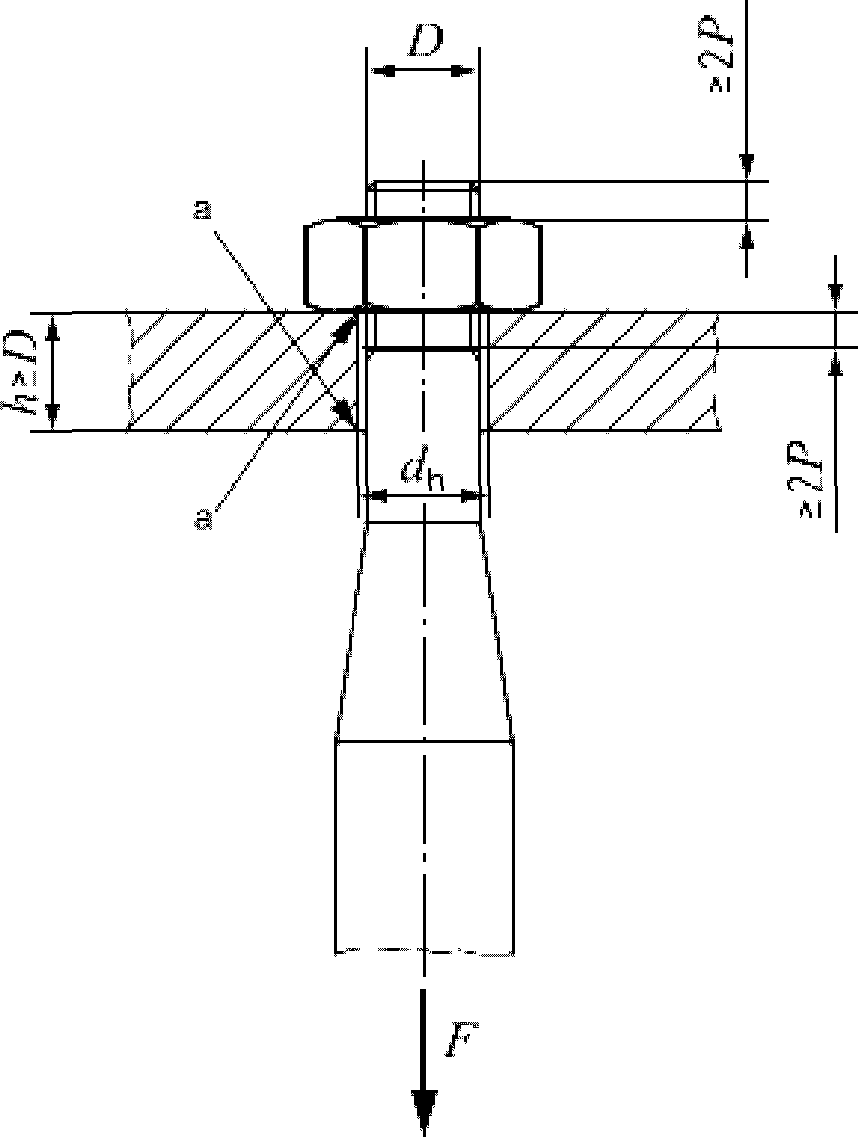

Рисунок 1. Испытание на осевое растяжение

---

^a Кромки притуплены.

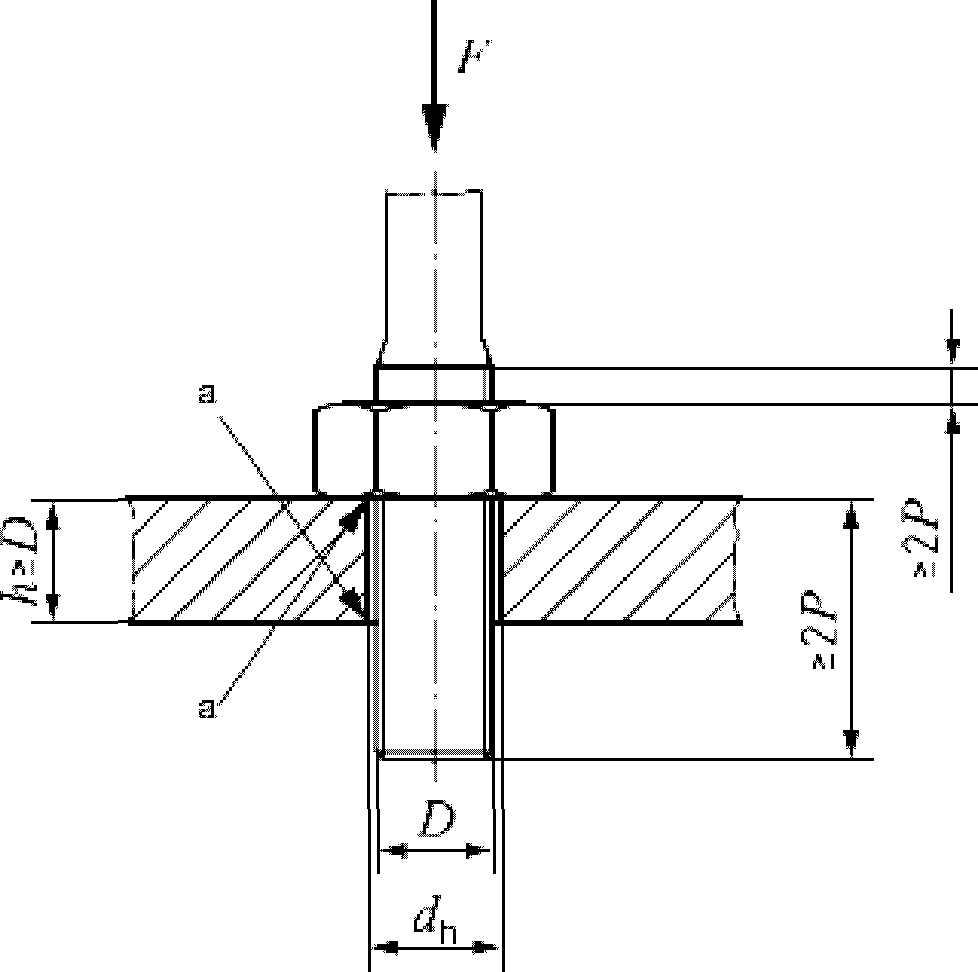

Рисунок 2. Испытание на осевое сжатие

9.1.2 Применимость

Это испытание применяют для гаек с номинальным диаметром M5 <= D <= M39 и для всех классов прочности.

9.1.3 Оборудование

Оборудование для испытания на растяжение должно соответствовать ИСО 7500-1, класса 1 или выше. Необходимо избегать воздействия боковых сил на гайку, например, путем использования самоцентрирующихся зажимов.

9.1.4 Испытательное устройство

Зажимы и испытательная оправка должны удовлетворять следующим требованиям:

a) твердость зажима: 45 HRC минимум;

b) толщина h зажима: 1D минимум;

c) диаметр отверстия dh зажима: согласно таблице 8;

d) оправка закаленная и отпущенная: твердость 45 HRC до 50 HRC;

e) поле допуска наружной резьбы испытательной оправки: в испытательной оправке должна быть резьба с полем допуска 5h6g, за исключением допуска наружного диаметра резьбы, который должен составлять четверть поля допуска 6g со стороны минимума материала. Размеры резьбы испытательной оправки представлены в таблицах B.1 и B.2.

Номинальный диаметр D	Диаметр отверстия dh, a
	не менее	не более
M5	5,030	5,115
M6	6,030	6,115
M7	7,040	7,130
M8	8,040	8,130
M10	10,040	10,130
M12	12,050	12,160
M14	14,050	14,160
M16	16,050	16,160
M18	18,050	18,160
M20	20,065	20,195
M22	22,065	22,195
M24	24,065	24,195
M27	27,065	27,195
M30	30,065	30,195
M33	33,080	33,240
M36	36,080	36,240
M39	39,080	39,240
a dh = D с полем допуска D11 (см. ИСО 286-2).

9.1.5 Процедура испытания

Гайки испытывают следующим образом.

Собирают гайку с испытательной оправкой, как показано на рисунке 1 или рисунке 2.

Испытание на осевое растяжение или испытание на осевое сжатие выполняют в соответствии с ИСО 6892-1. Скорость испытаний, определяемая при свободном ходе траверсы, не должна превышать 3 мм/мин.

Пробную нагрузку, установленную в таблице 4 для гаек с крупной резьбой и в таблице 5 для мелкого шага резьбы, прикладывают и выдерживают в течение 15 с, затем снимают нагрузку.

Превышение значения пробной нагрузки следует минимизировать.

Гайка должна отвинчиваться вручную с испытательной оправки. Допускается при отвинчивании гайки применять гаечный ключ для проворачивания гайки на половину оборота.

Резьбу испытательной оправки необходимо проверять после каждого испытания гайки. Если резьба испытательной оправки была повреждена в ходе испытания, результат испытания считают недействительным и проводят новое испытание с соответствующей оправкой.

9.1.6 Результаты испытаний

Необходимо отметить факт — гайка разрушена или срезана резьба.

Необходимо отметить факт — гайка отвинчивается только вручную или с помощью гаечного ключа проворачиванием гайки максимум на половину оборота.

9.1.7 Требования

Гайка должна выдерживать пробную нагрузку, установленную в таблицах 4 или 5, без повреждений в виде среза резьбы или разрушения гайки.

Гайка должна отвинчиваться вручную после снятия пробной нагрузки (и, если необходимо, после проворачивания гайки максимум на половину оборота с помощью гаечного ключа).

В спорных случаях испытание на осевое растяжение в соответствии с рисунком 1 является решающим методом при приемке.

9.2 Испытание на твердость

9.2.1 Применимость

Это испытание применяют для гаек всех размеров и всех классов прочности.

9.2.2 Методы испытаний

Твердость может быть определена испытаниями на твердость по Виккерсу, Бринеллю или Роквеллу.

Испытание на твердость по Виккерсу следует проводить по ИСО 6507-1. Испытание на твердость по Бринеллю следует проводить по ИСО 6506-1. Испытание на твердость по Роквеллу следует проводить по ИСО 6508-1.

9.2.3 Процедура испытания

9.2.3.1 Нагрузка для определения твердости

Испытание на твердость по Виккерсу следует проводить с минимальной нагрузкой 98 Н.

Испытание на твердость по Бринеллю следует проводить с нагрузкой 30D2, выраженной в ньютонах.

9.2.3.2 Определение твердости на поверхности

Для контроля, как правило, испытание на твердость проводят на одной опорной поверхности гайки после удаления любого гальванопокрытия или других покрытий и после соответствующей подготовки гайки.

Значения твердости определяют как среднеарифметическое значение измерений в трех точках, смещенных относительно друг друга на 120°.

9.2.3.3 Определение твердости на продольном срезе

Испытание на твердость следует проводить на продольном срезе, проходящем через ось гайки. Точки должны быть расположены на высоте около 0,5m и как можно ближе к номинальному наружному диаметру резьбы гайки, см. рисунок 3.

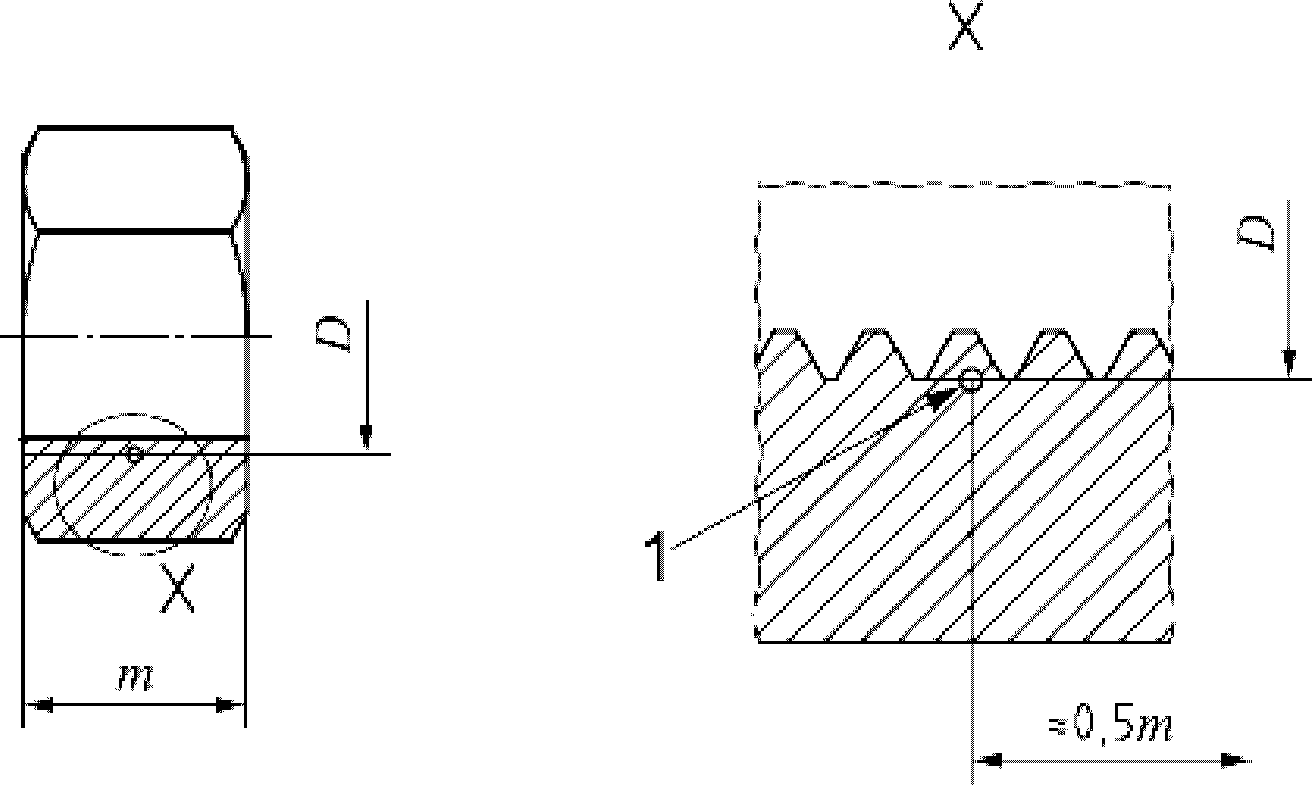

1 — Расположение точек измерения твердости

Рисунок 3. Расположение точек измерения твердости на середине высоты гайки

9.2.4 Требования

9.2.4.1 Закаленные и отпущенные гайки

Твердость на поверхности согласно 9.2.3.2 должна соответствовать требованиям, установленным в таблице 6 для гаек с крупной резьбой и в таблице 7 для гаек с мелким шагом резьбы.

В спорных случаях:

a) для твердости на поверхности согласно 9.2.3.2 определение твердости по Виккерсу с нагрузкой 98 Н (HV 10) является решающим методом испытания, и твердость должна соответствовать требованиям, установленным в таблицах 6 или 7;

b) для твердости сердцевины определение твердости по Виккерсу согласно 9.2.3.3 является решающим методом испытания, и твердость должна соответствовать требованиям, установленным в таблицах 6 или 7.

9.2.4.2 Гайки без закалки и отпуска

Максимальная твердость гаек без закалки и отпуска не должна превышать требований, установленных в таблицах 6 или 7. В спорных случаях определение твердости по Виккерсу согласно 9.2.3.3 является решающим методом испытаний.

Если минимальная твердость не соответствует требованиям при испытании согласно 9.2.3.2 или 9.2.3.3, то это не может быть основанием для отбраковки при условии соблюдения требований согласно 9.1.7.

9.3 Контроль дефектов поверхности

Контроль дефектов поверхности по ИСО 6157-2.

10. Маркировка

10.1 Общие требования

Только гайки, которые отвечают соответствующим требованиям настоящего стандарта, должны обозначаться в соответствии с системой обозначений, установленной в 4.2, и маркироваться в соответствии с 10.2 - 10.6.

Альтернативная маркировка, установленная в таблице 9, применяется по усмотрению изготовителя.

Таблица 9

Символы маркировки для классов прочности нормальных гаек (тип 1) и высоких гаек (тип 2)

Символ обозначения класса прочности	5	6	8	9	10	12
Символ маркировки	5	6	8	9	10	12
Альтернативный символ маркировки по системе циферблата a
a В позиции, соответствующей двенадцати часам (начало отсчета), должен быть нанесен либо товарный знак изготовителя, либо точка.

10.2 Маркировка товарного знака изготовителя

Товарный знак изготовителя должен быть нанесен в процессе изготовления на всех гайках, маркированных символом класса прочности. Товарный знак изготовителя также рекомендуется наносить на гайки, которые не маркируют символом класса прочности.

Настоящий стандарт распространяется также на продавца, который продает гайки, маркированные собственным товарным знаком, и рассматривается как изготовитель.

10.3 Маркировка классов прочности

10.3.1 Общие требования

Символ маркировки в соответствии с 10.3.2 - 10.5 должен быть выпуклым или углубленным, нанесенным в процессе производства на всех гайках, изготовленных в соответствии с требованиями настоящего стандарта.

10.3.2 Нормальные гайки (тип 1) и высокие гайки (тип 2)

Символы маркировки для классов прочности нормальных гаек (тип 1) и высоких гаек (тип 2) установлены во второй строке таблицы 9. Для гаек небольших размеров или в случае, когда из-за формы гайки невозможно нанести символ маркировки, допускается применять символы маркировки по системе циферблата, приведенные в третьей строке таблицы 9.

10.3.3 Низкие гайки (тип 0)

Символы маркировки для классов прочности низких гаек (тип 0) установлены в таблице 10.

Таблица 10

Символы маркировки классов прочности для низких гаек (тип 0)

Класс прочности	04	05
Символ маркировки	04	05

Альтернативная маркировка по системе циферблата согласно таблице 9 для низких гаек не применяется.

10.4 Идентификация

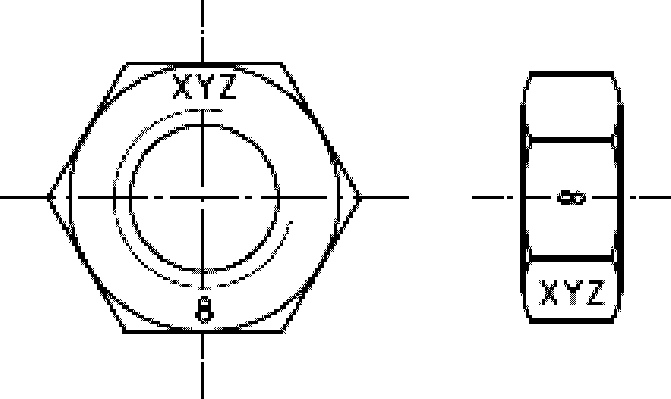

10.4.1 Шестигранные гайки

---

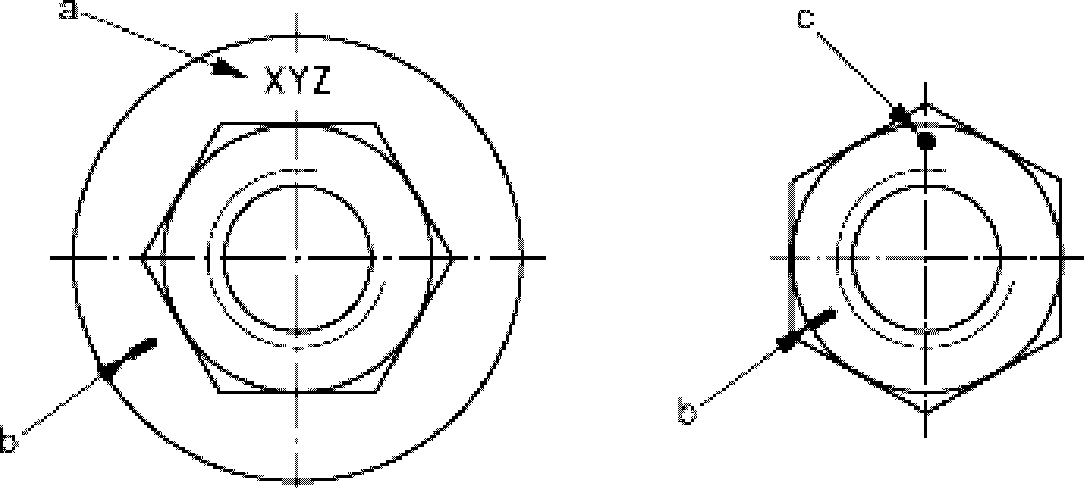

^a Товарный знак изготовителя.

^b Класс прочности.

^c Точка может быть заменена товарным знаком изготовителя.

Маркировка является обязательной для гаек всех классов прочности.

Маркировка должна быть углубленная на боковой или опорной поверхности или выпуклая на фаске. Выпуклые знаки не должны выступать над опорной поверхностью гайки.

Для гаек с фланцем маркировка должна быть на фланце, так как процесс изготовления не позволяет наносить маркировку на верхней части гайки.

10.4.2 Другой тип гаек

По требованию заказчика для других типов гаек могут быть использованы системы маркировки, описанные в 10.4.1.

10.5 Маркировка левой резьбы

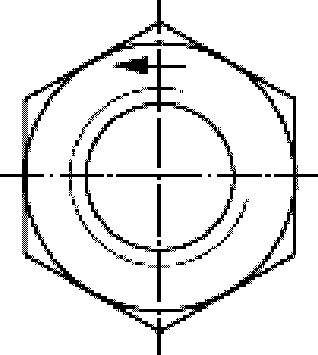

Гайки с левой резьбой следует маркировать, как показано на рисунке 6, углублением на одной опорной поверхности гайки.

Рисунок 6. Маркировка левой резьбы

Альтернативную маркировку для левой резьбы, представленную на рисунке 7, также можно использовать для шестигранных гаек.

10.6 Маркировка упаковки

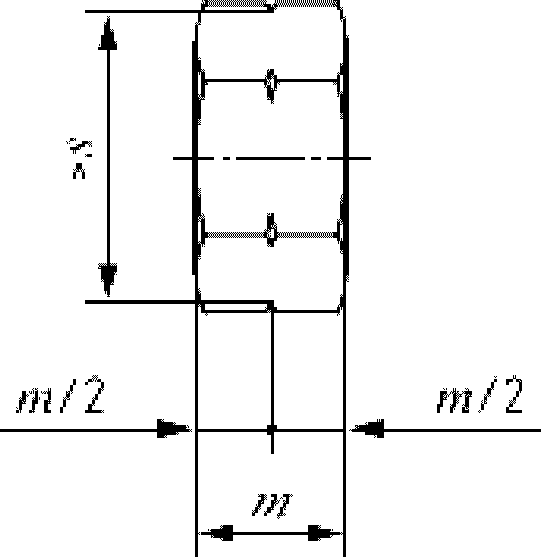

Резьба D	Размер под ключ s, мм	Минимальная высота шестигранных гаек
		Нормальная гайка (тип 1)		Высокая гайка (тип 2)
		mмин, мм	mмин/D	mмин, мм	mмин/D
M5	8	4,40	0,88	4,80	0,96
M6	10	4,90	0,82	5,40	0,90
M7	11	6,14	0,88	6,84	0,98
M8	13	6,44	0,81	7,14	0,90
M10	16	8,04	0,80	8,94	0,89
M12	18	10,37	0,86	11,57	0,96
M14	21	12,10	0,86	13,40	0,96
M16	24	14,10	0,88	15,70	0,98
M18	27	15,10	0,84	16,90	0,94
M20	30	16,90	0,85	19,00	0,95
M22	34	18,10	0,82	20,50	0,93
M24	36	20,20	0,84	22,60	0,94
M27	41	22,50	0,83	25,40	0,94
M30	46	24,30	0,81	27,30	0,91
M33	50	27,40	0,83	30,90	0,94
M36	55	29,40	0,82	33,10	0,92
M39	60	31,80	0,82	35,90	0,92

Подробную техническую информацию о принципе конструирования гаек см. в ИСО/TR 16224.

A.2. Гайки с диаметром D < M5 и D > M39

Механические свойства сборки болта и гайки были оптимизированы для крепежных изделий с резьбой от M5 до M39 включительно на основе размеров шестигранных гаек, установленных в ИСО 4032 (нормальные гайки, тип 1) и ИСО 4033 (высокие гайки, тип 2). В общем для сборки болта и гайки малого диаметра необходимы пониженная твердость гайки и (или) уменьшенная относительная высота гайки (m/D) вследствие большего отношения P/D.

Гайки с D < M5, установленные в ИСО 4032, имеют минимальную высоту mмин, меньше, чем 0,8D, которая является слишком низкой в соответствии с этим принципом конструирования. Это означает, что для таких гаек необходимо более высокое значение твердости, чтобы избежать характера разрушения — среза резьбы (см. таблицу A.2).

Таблица A.2

Примерная минимальная твердость по Виккерсу для нормальных гаек (тип 1) с D < M5

Резьба D	Минимальная твердость гаек по Виккерсу, HV
	Классы прочности
	5	6	8	10	12
M3	151	178	233	284	347
M3,5	157	184	240	294	357
M4	147	174	228	277	337

Размеры резьбы оправки для испытания пробной нагрузкой — крупная резьба

Гайка	Оправка (крупная резьба)
Резьба D	Наружный диаметр резьбы оправки (нижняя четверть поля допуска 6g)		Средний диаметр резьбы оправки (поле допуска 5h)
	не более	не менее	не более	не менее
M3	2,901	2,874	2,675	2,615
M3,5	3,385	3,354	3,110	3,043
M4	3,873	3,838	3,545	3,474
M5	4,864	4,826	4,480	4,405
M6	5,839	5,794	5,350	5,260
M7	6,839	6,794	6,350	6,260
M8	7,813	7,760	7,188	7,093
M10	9,791	9,732	9,026	8,920
M12	11,767	11,701	10,863	10,745
M14	13,752	13,682	12,701	12,576
M16	15,752	15,682	14,701	14,576
M18	17,707	17,623	16,376	16,244
M20	19,707	19,623	18,376	18,244
M22	21,707	21,623	20,376	20,244
M24	23,671	23,577	22,051	21,891
M27	26,671	26,577	25,051	24,891
M30	29,628	29,522	27,727	27,557
M33	32,628	32,522	30,727	30,557
M36	35,584	35,465	33,402	33,222
M39	38,584	38,465	36,402	36,222

Гайка	Оправка (мелкий шаг резьбы)
Резьба D x P	Наружный диаметр резьбы оправки (нижняя четверть поля допуска 6g)		Средний диаметр резьбы оправки (поле допуска 5h)
	не более	не менее	не более	не менее
M8 x 1	7,839	7,794	7,350	7,260
M10 x 1,25	9,813	9,760	9,188	9,093
M10 x 1	9,839	9,794	9,350	9,260
M12 x 1,5	11,791	11,732	11,026	10,914
M12 x 1,25	11,813	11,760	11,188	11,082
M14 x 1,5	13,791	13,732	13,026	12,911
M16 x 1,5	15,791	15,732	15,026	14,914
M18 x 2	17,752	17,682	16,701	16,569
M18 x 1,5	17,791	17,732	17,026	16,914
M20 x 2	19,752	19,682	18,701	18,569
M20 x 1,5	19,791	19,732	19,026	18,914
M22 x 2	21,752	21,682	20,701	20,569
M22 x 1,5	21,791	21,732	21,026	20,914
M24 x 2	23,752	23,682	22,701	22,569
M27 x 2	26,752	26,682	25,701	25,569
M30 x 2	29,752	29,682	28,701	28,569
M33 x 2	32,752	32,682	31,701	31,569
M36 x 3	35,671	35,577	34,051	33,891
M39 x 3	38,671	38,577	37,051	36,891

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ИСО 6157-2	IDT	ГОСТ Р ИСО 6157-2-2009 «Изделия крепежные. Дефекты поверхности. Часть 2. Гайки»
ИСО 6506-1	NEQ	ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю»
ИСО 6507-1	IDT	ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения»
ИСО 6508-1	NEQ	ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»
ИСО 6892-1	NEQ	ГОСТ 1497-84 «Металлы. Методы испытания на растяжение»
ИСО 7500-1	-	<*>
ИСО 16426 IDT
ГОСТ Р ИСО 16426-2009 «Изделия крепежные. Система обеспечения качества»	<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.
Примечание. В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичные стандарты; - NEQ — неэквивалентные стандарты.

БИБЛИОГРАФИЯ

1. ISO 68-1, ISO general purpose screw threads — Basic profile — Part 1: Metric screw threads

2. ISO 261, ISO general purpose metric screw threads — General plan

3. ISO 262, ISO general purpose metric screw threads — Selected sizes for screws, bolts and nuts

4. ISO 286-2, Geometrical product specifications (GPS) — ISO code system for tolerances in linear sizes — Part 2: Table of standard tolerance classes and limit deviations for holes and shafts

5. ISO 2320, Prevailing torque type steel nuts — Mechanical and performance properties

6. ISO 4032, Hexagon nuts, style 1 — Product grades A and B

7. ISO 4033, Hexagon nuts, style 2 — Product grades A and B

8. ISO 10684, Fasteners — Hot dip galvanized coatings

9. ISO 16047, Fasteners — Torque/clamp force testing

10. ISO/TR 16224, Technical aspects of nut design

11. EN 10269, Steels and nickel alloys for fasteners with specified elevated and/or low temperature properties

12. ASTM A320/A320M, Standard Specification for Alloy-Steel and Stainless Steel Bolting for Low-Temperature Service

13. ASTM F2281, Standard Specification for Stainless Steel and Nickel Alloy Bolts, Hex Cap Screws, and Studs, for Heat Resistance and High Temperature Applications

14. Alexander, E.M., Analysis and design of threaded assemblies. 1977 SAE Transactions, Paper No. 770420

15. Hagiwara M., Hiroaki, S. Verification of the Design Concept in Bolt/Nut Assemblies for the revision of ISO 898-2 and ISO 898-6, Journal of Advanced Mechanical Design, Systems, and Manufacturing, vol. 1, no. 5, 2007, pp. 755 — 762.

------------------------------------------------------------------
