ГОСТ ISO 7719-2014. Межгосударственный стандарт. Гайки шестигранные нормальные самостопорящиеся цельнометаллические (тип 1). Классы прочности 5, 8 И 10
(введен в действие Приказом Росстандарта от 13.07.2015 № 908-ст)
Примечание
Документ введен в действие с 1 января 2017 года.
регулированию и метрологии
от 13 июля 2015 г. № 908-ст
Дата введения 1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении» (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 ноября 2014 г № 72-П).
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 июля 2015 г. № 908-ст межгосударственный стандарт ГОСТ ISO 7719-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 7719:2012 Prevailing torque type all-metal hexagon regular nuts — Property classes 5, 8 и 10 (Гайки шестигранные нормальные самостопорящиеся цельнометаллические — Классы прочности 5, 8 и 10).
Международный стандарт разработан техническим комитетом ISO/TC 2 «Изделия крепежные», подкомитетом SC 12 «Изделия крепежные с внутренней метрической резьбой».
Перевод с английского языка (en).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международных стандартов, на которые даны ссылки, имеются в Федеральном агентстве по техническому регулированию и метрологии.
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном приложении ДА.
Степень соответствия — идентичная (IDT)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает характеристики гаек шестигранных самостопорящихся цельнометаллических с резьбой от М5 до М36, класса точности A для резьбы до М16 мм включительно и класса точности B для резьбы свыше М16, классов прочности 5, 8 и 10.
Примечание — Размеры гаек соответствуют размерам, указанным в ISO 4032, за исключением размера hmax.
В случаях, когда необходимы характеристики, отличающиеся от установленных в настоящем стандарте, они могут быть выбраны из действующих международных стандартов, например ISO 261, ISO 724, ISO 898-2, ISO 965-2, ISO 2320 и ISO 4759-1.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
ISO 225:2010 Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions (Крепежные изделия. Болты, винты, шпильки и гайки. Символы и обозначения размеров)
ISO 261:1998 ISO general purpose metric screw threads — General plan (Резьбы метрические ISO общего назначения. Общий план)
ISO 724:2009 ISO general-purpose metric screw threads — Basic dimensions (Резьбы метрические ISO общего назначения. Основные размеры)
ISO 898-2:2012 Mechanical properties of fasteners made of carbon steel and alloy steel — Part 2: Nuts with specified property classes — Coarse thread and fine pitch thread (Механические свойства крепежных изделий из углеродистой стали и легированной стали. Часть 2. Гайки установленного класса прочности. Крупная и мелкая резьба)
ISO 965-2:1998 ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general purpose external and internal screw threads — Medium quality (Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности)
ISO 2320:2008 Prevailing torque type steel nuts — Mechanical and performance properties (Гайки стальные самостопорящиеся. Механические и эксплуатационные свойства)
ISO 3269:2000 Fasteners — Acceptance inspection (Изделия крепежные. Приемочный контроль)
ISO 4042:1999 Fasteners — Electroplated coatings (Изделия крепежные. Электролитические покрытия)
ISO 4759-1:2000 Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, В and C (Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C)
ISO 6157-2:1995 Fasteners — Surface discontinuities — Part 2: Nuts (Изделия крепежные — Дефекты поверхности — Часть 2. Гайки)
ISO 8992:2005 Fasteners — General requirements for bolts, screws, studs and nuts (Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек)
ISO 10683:2000 Fasteners — Non-electrolytically applied zinc flake coatings (Изделия крепежные. Неэлектролитические цинк-ламельные покрытия)
3 Размеры
Размеры указаны на рисунке 1 и в таблице 1.
Символы и их обозначения установлены в ISO 225.
a Форма самостопорящего элемента по выбору изготовителя.
b \beta = 15^{\circ}...30^{\circ} .
c \theta = 90^{\circ}...120^{\circ} .

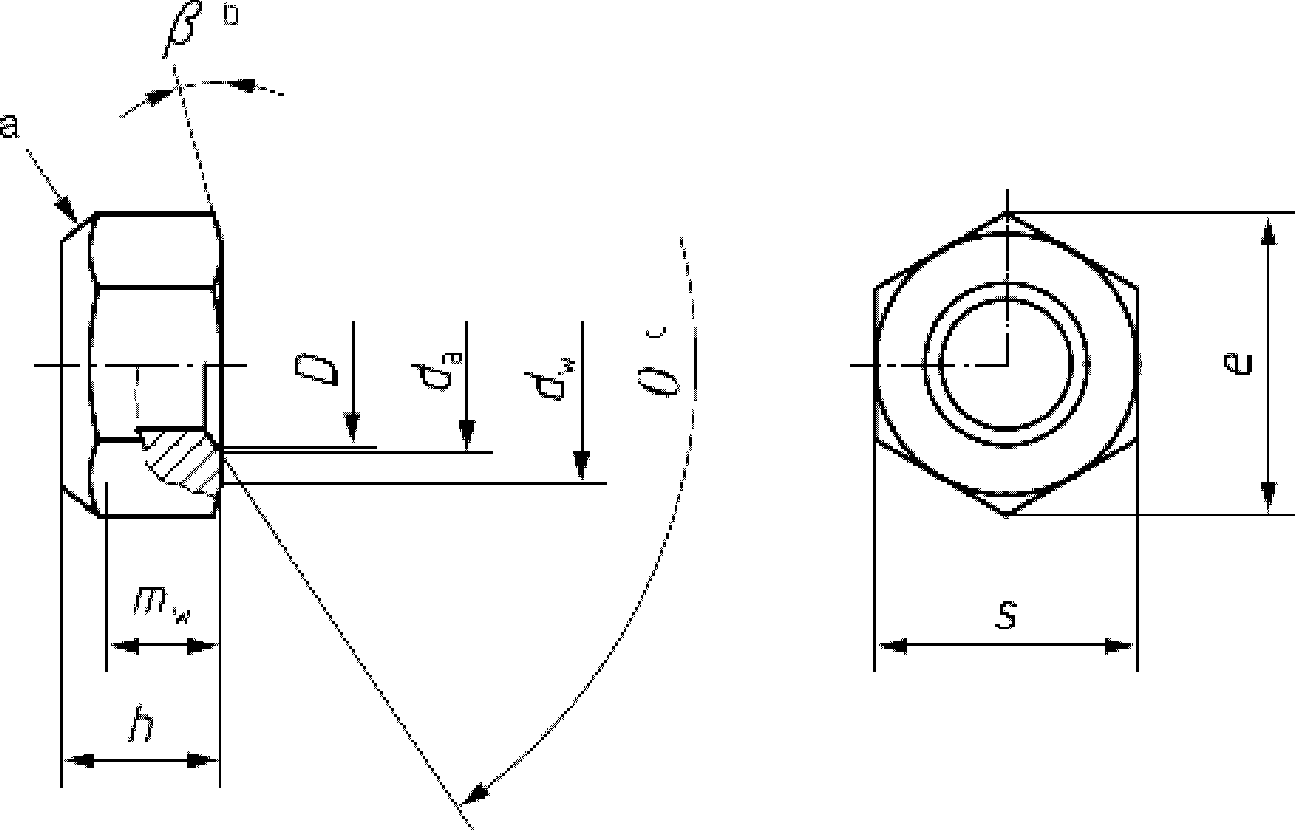

Рисунок 1 — Гайка шестигранная
| Резьба D | М5 | М6 | М8 | М10 | М12 | (М14) a | М16 | (М18) a | М20 a | (М22) a | М24 | М30 | М36 | |
| P b | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3,5 | 4 | |
| da | не более | 5,75 | 6,75 | 8,75 | 10,80 | 13,00 | 15,10 | 17,30 | 19,50 | 21,60 | 23,70 | 25,90 | 32,40 | 38,90 |
| не менее | 5,00 | 6,00 | 8,00 | 10,00 | 12,00 | 14,00 | 16,00 | 18,00 | 20,00 | 22,00 | 24,00 | 30,00 | 36,00 | |
| dW | не менее | 6,88 | 8,88 | 11,63 | 14,63 | 16,63 | 19,64 | 22,49 | 24,90 | 27,70 | 31,40 | 33,25 | 42,75 | 51,11 |
| e | не менее | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,36 | 26,75 | 29,56 | 32,95 | 37,29 | 39,55 | 50,85 | 60,79 |
| h | не более | 5,30 | 5,90 | 7,10 | 9,00 | 11,60 | 13,20 | 15,20 | 17,00 | 19,00 | 21,00 | 23,00 | 26,90 | 32,50 |
| не менее | 4,80 | 5,40 | 6,44 | 8,04 | 10,37 | 12,10 | 14,10 | 15,10 | 16,90 | 18,10 | 20,20 | 24,30 | 29,40 | |
| mw | не менее | 3,52 | 3,92 | 5,15 | 6,43 | 8,30 | 9,68 | 11,28 | 12,08 | 13,52 | 14,50 | 16,16 | 19,44 | 23,52 |
| s | не более | 8,00 | 10,00 | 13,00 | 16,00 | 18,00 | 21,00 | 24,00 | 27,00 | 30,00 | 34,00 | 36,00 | 46,00 | 55,00 |
| не менее | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | 20,67 | 23,67 | 26,16 | 29,16 | 33,00 | 35,00 | 45,00 | 53,80 | |
| a Размеры гаек, заключенные в скобки, применять не рекомендуется. b P — шаг резьбы. | ||||||||||||||
4 Технические требования
5 Обозначение
Пример — Гайка шестигранная нормальная самостопорящаяся цельнометаллическая с резьбой М12 и классом прочности 8 обозначается следующим образом:
Гайка шестигранная нормальная самостопорящаяся ГОСТ ISO 7719 — М12 — 8
СВЕДЕНИЯ О СООТВЕТСТВИИ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ
ССЫЛОЧНЫМ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
Сведения о соответствии межгосударственных стандартов
ссылочным международным стандартам другого года издания
| Обозначение и наименование ссылочного международного стандарта | Обозначение и наименование международного стандарта другого года издания | Степень соответствия | Обозначение и наименование межгосударственного стандарта |
|---|---|---|---|
| ISO 225:2010 Крепежные изделия. Болты, винты, шпильки и гайки. Символы и обозначения размеров <1> | - | - | <**> |
| ISO 261:1998 Резьбы метрические ISO общего назначения. Общий план | - | MOD | ГОСТ 8724-2002 (ISO 261:1998) <*> Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги |
| ISO 724:2009 Резьбы метрические ISO общего назначения. Основные размеры | ISO 724:1993 Резьбы метрические ISO общего назначения. Основные размеры | MOD | ГОСТ 24705-2004 (ISO 724-1993) <*> Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры |
| ISO 898-2:2012 Механические свойства крепежных изделий из углеродистой стали и легированной стали. Часть 2. Гайки установленного класса прочности. Крупная и мелкая резьба | - | IDT | ГОСТ ISO 898-2 <2> Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 2. Гайки установленных классов прочности с крупным и мелким шагом резьбы |
| ISO 965-2:1998 Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры для наружной и внутренней резьб общего назначения. Средний класс точности | - | - | <**> |
| ISO 2320:2008 Гайки стальные самостопорящиеся. Механические и эксплуатационные свойства | - | - | ГОСТ ISO 2320 <3> Гайки стальные самостопорящиеся. Механические и эксплуатационные свойства |
| ISO 3269:2000 Изделия крепежные. Приемочный контроль | - | IDT | ГОСТ ISO 3269 <4> Изделия крепежные. Приемочный контроль |
| ISO 4042:1999 Изделия крепежные. Электролитические покрытия | - | IDT | ГОСТ ISO 4042 <5> Изделия крепежные. Электролитические покрытия |
<1> Международный стандарт на трех языках: английский, французский и русский.
<2> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 898-2-2013 (ISO 898-2:2012, IDT).
<3> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 2320-2009 (ISO 2320:2008, IDT).
<4> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 3269-2009 (ISO 3269:2000, IDT).
<5> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 4042-2009 (ISO 4042:1999, IDT).
| Обозначение и наименование ссылочного международного стандарта | Обозначение и наименование международного стандарта другого года издания | Степень соответствия | Обозначение и наименование межгосударственного стандарта |
| ISO 4759-1:2000 Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C | - | IDT | ГОСТ ISO 4759-1 <1> Изделия крепежные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности A, B и C |
| ISO 6157-2:1995 Крепежные элементы — Дефекты поверхности — Часть 2. Гайки | - | IDT | ГОСТ ISO 6157-2 <2> Изделия крепежные. Дефекты поверхности. Часть 2. Гайки |
| ISO 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек | - | IDT | ГОСТ ISO 8992 <3> Изделия крепежные. Общие требования для болтов, винтов, шпилек и гаек |
| ISO 10683:2000 Детали крепежные. Покрытия, полученные при нанесении дисперсии чешуек цинка неэлектролитическим методом | - | - | <**>, <4> |
| <*> Внесенные технические отклонения обеспечивают выполнение требований настоящего стандарта. <**> Соответствующий межгосударственный стандарт отсутствует. До его принятия рекомендуется использовать перевод на русский язык данного международного стандарта или гармонизированный с ним национальный стандарт (государственный стандарт) страны, на территории которой применяется настоящий стандарт. Информация о наличии перевода данного международного стандарта в национальном фонде стандартов или в ином месте, а также информация о действии на территории страны соответствующего национального (государственного) стандарта может быть приведена в национальных информационных данных, дополняющих настоящий стандарт. Примечание — В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов: - IDT — идентичные стандарты; - MOD — модифицированные стандарты. | |||
<1> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 4759-1-2009 (ISO 4759-1:2000).
<2> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 6157-2-2009 (ISO 6157-2:1995, IDT).
<3> Межгосударственный стандарт в процессе разработки. На территории Российской Федерации действует ГОСТ Р ИСО 8992-2011 (ISO 8992:2005, IDT).
<4> На территории Российской Федерации действует ГОСТ Р ИСО 10683-2013 (ISO 10683:2000, IDT).
БИБЛИОГРАФИЯ
| [1] | ISO 4032:2012 | Hexagon regular nuts (style 1) — Product grades A and B |
|---|
