ГОСТ 9051-68*. Винты нажимные с цилиндрическим концом и шестигранным углублением «Под ключ» для станочных приспособлений. Конструкция

(утв. Госстандартом СССР от 02.01.1968)

(ред. от 01.05.1989)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ НАЖИМНЫЕ С ЦИЛИНДРИЧЕСКИМ КОНЦОМ И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ «ПОД КЛЮЧ» ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ

Hexagon socket dog point pressure screws for machine retaining devices. Design

Группа Г27

• Переиздание (декабрь 1998 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., мае 1989 г. (ИУС 9-80, 8-89).

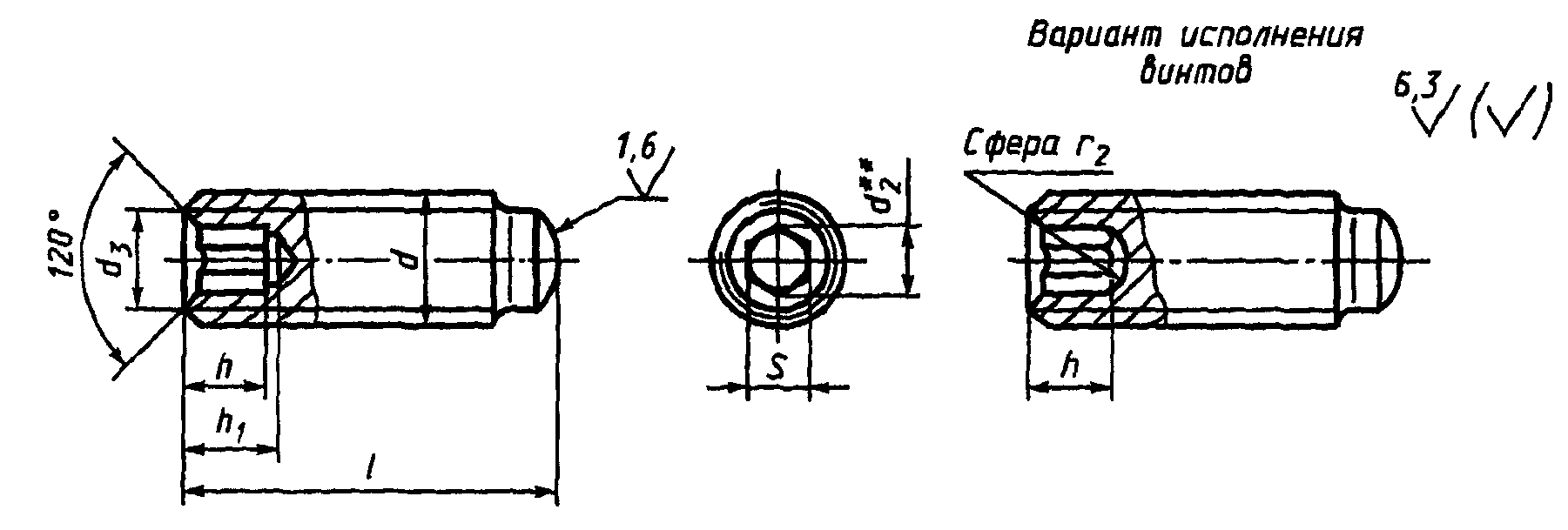

1. Конструкция и размеры нажимных винтов с цилиндрическим концом и шестигранным углублением «под ключ» должны соответствовать указанным на чертеже и в таблице.

---

<**> Размер для справок

Размеры в мм

Обозначение винтов	Применяемость	d	l	S	d 2	d 3	h	h 1	r 2	Масса, кг
7006-1101		М6	8	3	3,5	3,8	3,5	4	2,3	0,0010
7006-1102			10							0,0014
7006-1103			12							0,0020
7006-1104			14							0,0023
7006-1105			16							0,0026
7006-1106			20							0,003
7006-1107			25							0,004
7006-1108		М8	10	4	4,6	5,0	4,0	5	3,0	0,002
7006-1109			12							0,0028
7006-1110			14							0,003
7006-1111			16							0,004
7006-1112			20							0,005
7006-1113			25							0,007
7006-1114			30							0,008
7006-1115		М10	12	5	5,8	6,0	5,0	6	4,0	0,004
7006-1116			14							0,005
7006-1117			16							0,006
7006-1118			20							0,008
7006-1119			25							0,011
7006-1120			30							0,013
7006-1121			35							0,016
7006-1122			40							0,018
7006-1123		М12	16	6	6,9	7,0	7,0	8	4,75	0,008
7006-1124			20							0,011
7006-1125			25							0,015
7006-1126			30							0,018
7006-1127			35							0,022
7006-1128			40							0,025
7006-1129			45							0,029
7006-1130			50							0,033
7006-1131		М16	25	8	9,2	9,5	9,0	10	6,5	0,026
7006-1132			30							0,033
7006-1133			35							0,040
7006-1134			40							0,046
7006-1135			45							0,053
7006-1136			50							0,060
7006-1137			55							0,066
7006-1138			60							0,073
7006-1139			70							0,086
7006-1140		М20	30	10	11,5	12,0	11,0	13	8,5	0,049
7006-1141			35							0,059
7006-1142			40							0,070
7006-1143			45							0,080
7006-1144			50							0,090
7006-1145			55							0,101
7006-1146			60							0,111
7006-1147			70							0,132
7006-1148			80							0,153
7006-1149		М24	35	12	13,8	14,0	13,0	15	9,5	0,086
7006-1150			40							0,101
7006-1151			45							0,116
7006-1152			50							0,131
7006-1153			55							0,146
7006-1154			60							0,161
7006-1155			70							0,191
7006-1156			80							0,221
7006-1157			90							0,251
7006-1158			100							0,281
7006-1159		М30	45	14	16,2	17,0	16,0	18	11,0	0,177
7006-1160			50							0,201
7006-1161			55							0,225
7006-1162			60							0,249
7006-1163			70							0,296
7006-1164			80							0,343
7006-1165			90							0,390
7006-1166			100							0,438
7006-1167			110							0,485
7006-1168			125							0,556

Пример условного обозначения нажимного винта с цилиндрическим концом и шестигранным углублением «под ключ» размерами d = М6, l = 8 мм:

(Измененная редакция, Изм. № 1, 2).

2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — 35,0 ... 39,5 HRC_{\text{э}} .

(Измененная редакция, Изм. № 2).

3а. Предельные отклонения размера S — по ГОСТ 6424-73.

(Введен дополнительно, Изм. № 2).

4. Неуказанные предельные отклонения размеров: Н14, h14, \pm \frac{t_{2}}{2} .

(Измененная редакция, Изм. № 2).

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81.

4, 5. (Измененная редакция, Изм. № 1, 2).

5а. Размеры фасок для резьбы — по ГОСТ 10549-80.

5б. Размеры концов винтов — по ГОСТ 12414-94.

5а, 5б. (Введены дополнительно, Изм. № 1).

6. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85).

По соглашению сторон допускается применение защитных покрытий других видов.

7. Остальные технические требования — по ГОСТ 1759.0-87.

8. Маркировать по ГОСТ 18160-72.

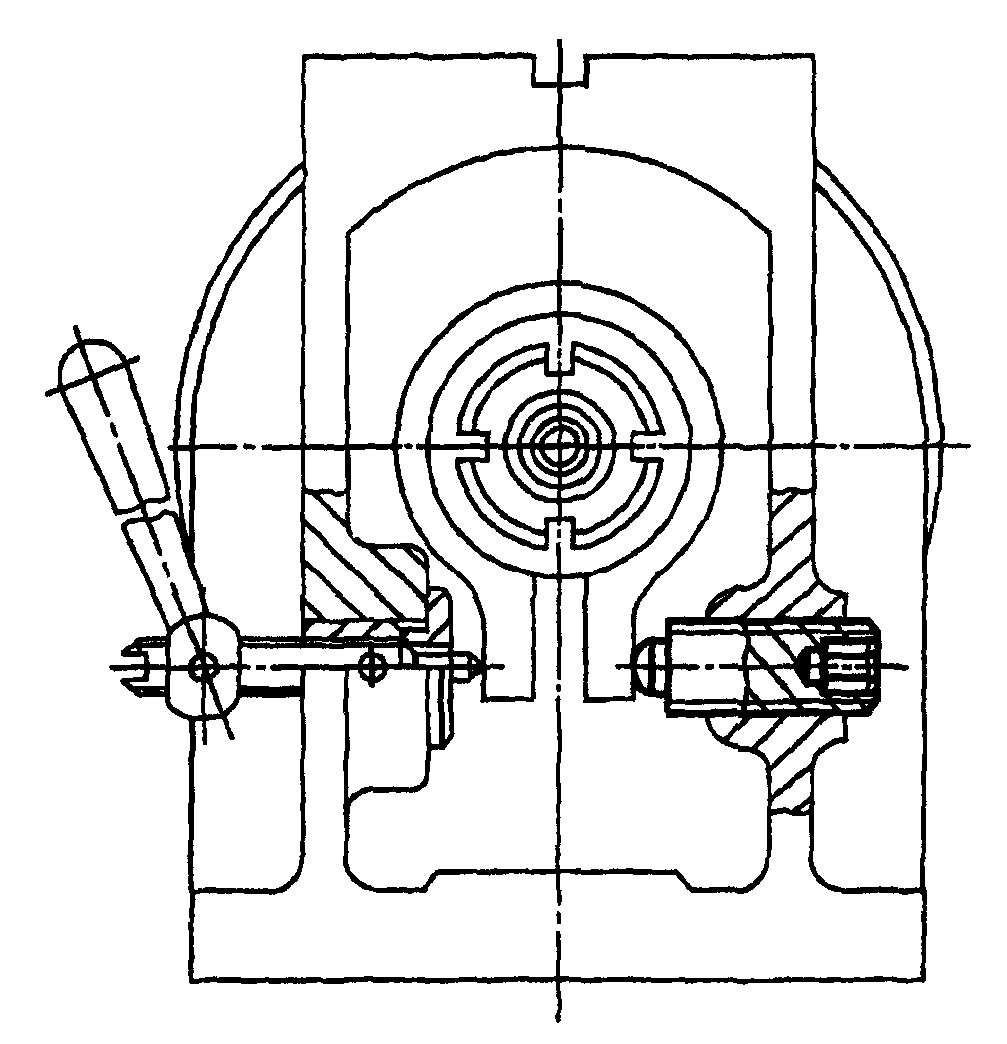

9. Пример применения нажимных винтов с цилиндрическим концом и шестигранным углублением «под ключ» указан в Приложении.

(Введен дополнительно, Изм. № 2).

---
