ГОСТ 6424-73. Межгосударственный стандарт. Зев (отверстие), конец ключа и размер «под ключ»

Государственный комитет СССР по стандартам · № ГОСТ 6424-73Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 26.12.1973 № 2803)

(ред. от 01.06.1987)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1975 года. Взамен ГОСТ 6424-60.

Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 26 декабря 1973 г. № 2803

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗЕВ (ОТВЕРСТИЕ), КОНЕЦ КЛЮЧА И РАЗМЕР «ПОД КЛЮЧ»

Jaw (mouth), end of the wrench and width across flats

ГОСТ 6424-73

Группа Г30

Дата введения 1 января 1975 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом стандартов Совета Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 26.12.73 № 2803

3. В стандарт введен международный стандарт ИСО 691-83

4. ВЗАМЕН ГОСТ 6424-60

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 29.06.84 № 2403

6. ИЗДАНИЕ (август 2001 г.) с Изменением № 1, утвержденным в июне 1987 г. (ИУС 9-87)

1. Настоящий стандарт устанавливает размеры зева (отверстия) ключей, конца ключей для изделий с углублением «под ключ» и размеры «под ключ» изделий повышенной, нормальной и грубой точности.

Предельные отклонения размеров не распространяются на необработанные шестигранные муфтовые концы и шестигранные детали литой промышленной трубопроводной арматуры.

(Измененная редакция, Изм. № 1).

2. Размеры зева (отверстия) ключа, конца ключа, размеры «под ключ» и предельные отклонения должны соответствовать указанным на чертеже и в таблице.

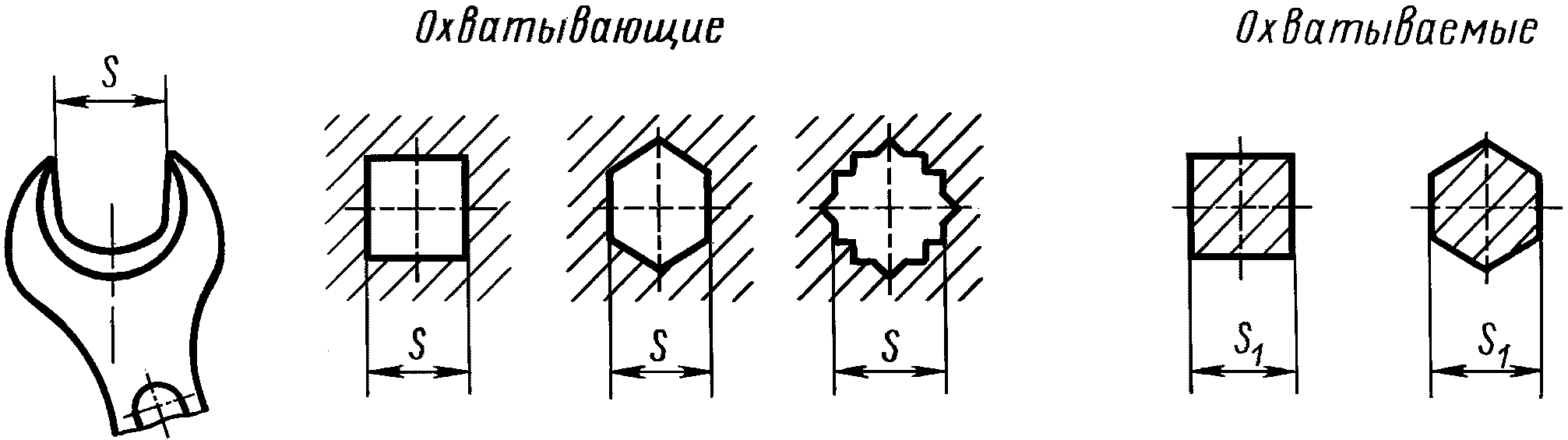

Размеры ключей

рис. 1

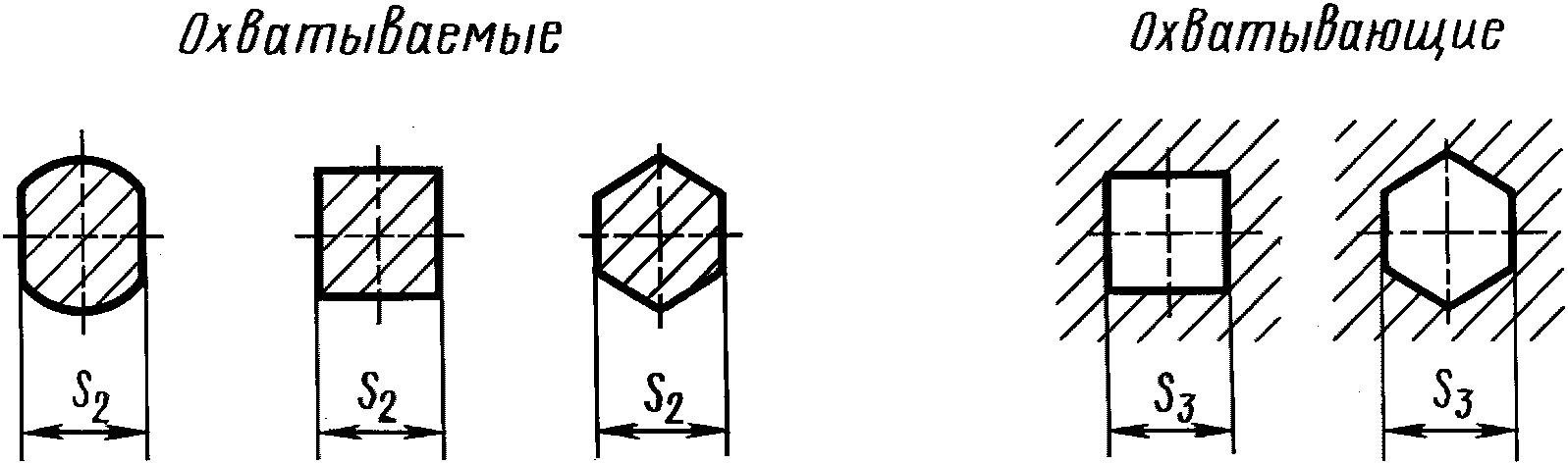

Размеры «под ключ»

рис. 2

мм

Номинальные размеры S; S₁; S₂; S₃	Предельное отклонение
	размеров ключа			размеров «под ключ»
	охватывающих S		охватываемых S₁	охватываемых S2			охватывающих S3
	Ключи нормальной точности	Ключи грубой точности		Изделия повышенной точности	Изделия нормальной точности	Изделия грубой точности
2,5 <*>	-	-	-0,040	-	-	-	+0,09 +0,03
3,0 <*>
3,2	+0,08 +0,02	-	-0,048	-0,16			+0,12 +0,04
4,0	+0,12 +0,02
5,0
5,5
6,0 <*>	+0,15 +0,03
7,0			-0,058	-0,20			+0,15 +0,05
8,0		+0,18 +0,03			-0,36
(9,0)
10,0	+0,19 +0,04	+0,24 +0,04
(11,0)			-0,120	-0,24	-0,43		+0,18 +0,06
12,0	+0,24 +0,04	+0,30 +0,04
13,0
14,0	+0,27 +0,05	+0,35 +0,05
(15,0)
16	+0,27 +0,05	+0,35 +0,05
17,0	+0,30 +0,05	+0,40 +0,05					+0,18 +0,06
18	+0,30 +0,05	+0,40 +0,05
19,0	+0,36 +0,06	+0,46 +0,06	-0,140	-0,28	-0,52		+0,21 +0,07
21	+0,36 +0,06	+0,46 +0,06
22,0	+0,36 +0,06	+0,46 +0,06
24,0
27,0	+0,48 +0,08	+0,58 +0,08				-0,84
30,0
32,0			-0,170	-0,34	-1,00	-1,00	+0,25 +0,05
34	+0,60 +0,10	+0,70 +0,10
36,0
41,0
46,0
50,0	+0,60 +0,10	+0,70 +0,10	-0,170	-0,34	-1,00	-1,00	+0,25 +0,05
55,0	+0,72 +0,12	+0,92 +0,12	-0,200	-0,40	-1,20	-1,20	+0,30 +0,10
60,0
65,0
70,0
75,0	+0,85 +0,15	+1,15 +0,15
80,0
85,0			-	-0,87	-1,40	-1,40	-
90,0
95,0
100,0
105,0	+1,00 +0,20	+1,40 +0,20
110,0
115,0
120
130,0	+1,25 +0,25
135	+1,00 +0,20			-1,00	-1,60	-1,60
145,0	+1,25 +0,25
150
155,0		-
165
170
175,0
180,0
185,0				-1,15	-1,90	-1,90
200,0
210,0
225,0	+1,50 +0,30

<*> Допускается применять только для изделий с углублением «под ключ» и для ключей под это углубление.

Примечания:

1. Размеры, заключенные в скобки, допускается применять для ранее изготовленных изделий.

2. Размеры 17, 19, 22, 32 мм являются непредпочтительными.

(Измененная редакция, Изм. № 1).
