МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

СОРТАМЕНТ

Hot-rolled steel channels. Assortment

Предисловие

1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 327, Украинским государственным научно-исследовательским институтом металлов.

Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 11 от 23 апреля 1997 г.).

За принятие проголосовали:

3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 5 апреля 2001 г. № 166-ст межгосударственный стандарт ГОСТ 8240-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.

4. Взамен ГОСТ 8240-89.

1. Область применения

Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.

2. Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У — с уклоном внутренних граней полок;

П — с параллельными гранями полок;

Э — экономичные с параллельными гранями полок;

Л — легкой серии с параллельными гранями полок;

С — специальные.

Условные обозначения величин, характеризующих свойства швеллера:

h — высота (швеллера);

b — ширина полки;

s — толщина стенки;

t — толщина полки;

R — радиус внутреннего закругления;

r — радиус закругления полки;

X_{0} — расстояние от оси Y — Y до наружной грани стенки;

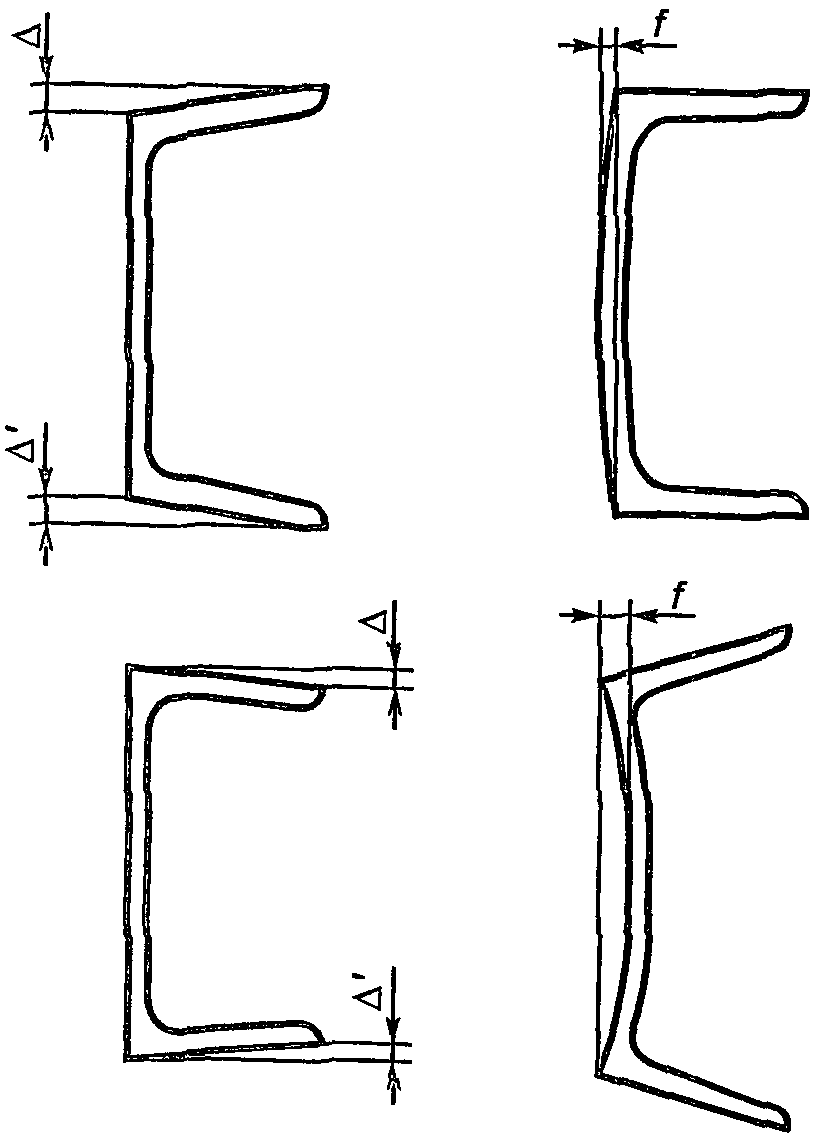

\Delta — перекос полки;

f — прогиб стенки по высоте сечения профиля;

F — площадь поперечного сечения;

I — момент инерции;

W — момент сопротивления;

i — радиус инерции;

S_{x} — статический момент полусечения.

2.2. Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л — на рисунке 2.

2.3. Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1 - 5.

Таблица 4

Швеллеры легкой серии с параллельными гранями полок

Таблица 5

Швеллеры специальные

введенного в действие Приказом Росстандарта от 14.11.2011 № 541-ст)

Таблица 6

Предельные отклонения параметров

В миллиметрах

2.4.1. Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4% до 10%.

По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8% при h <= 300 мм и 5% при h > 300 мм.

2.4.2. В зависимости от величин перекоса полок швеллеры изготовляют высокой, повышенной и обычной категории точности.

Допустимые значения перекоса полок не должны превышать приведенных в таблице 7.

(п. 2.4.2 введен Изменением № 1, введенным в действие Приказом Росстандарта от 14.11.2011 № 541-ст)

2.5. Притупление прямых углов швеллеров до № 20 не должно превышать 2,5 мм, свыше № 20 — 3,5 мм. Притупление внешних углов не контролируют.

2.6. Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем — длиной свыше 12 м:

мерной длины;

мерной длины с немерной в количестве не более 5% массы партии;

кратной мерной длины;

кратной мерной длины с немерной в количестве не более 5% массы партии;

немерной длины;

ограниченной длины в пределах немерной.

2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

+40 мм — при длине от 2 до 8 м включ.;

+ [40 + 5(L — 8)] мм, но не более 100 мм — при длине св. 8 мм,

где l — длина швеллера, м.

2.8. Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.

Длина отдельного швеллера — это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.
