Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2026 г. № 532-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

СОРТАМЕНТ

ГОСТ 8240-2026

Hot-rolled steel channels. Dimensions

МКС 77.140.70

Дата введения 1 апреля 2027 года с правом досрочного применения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Государственным научным центром Федеральным государственным унитарным предприятием «Центральный научно-исследовательский институт черной металлургии им. И.П. Бардина» (ГНЦ ФГУП «ЦНИИчермет им. И.П. Бардина»)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 120 «Чугун, сталь, прокат»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 апреля 2026 г. № 196-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2026 г. № 532-ст межгосударственный стандарт ГОСТ 8240-2026 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2027 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 8240-97

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт устанавливает требования к сортаменту стальных горячекатаных швеллеров общего и специального назначения (далее — швеллеры), высотой от 50 до 400 мм и шириной полок от 30 до 115 мм.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 21014 Металлопродукция из стали и сплавов. Дефекты поверхности. Термины и определения

ГОСТ 26877 Металлопродукция. Методы измерений отклонений формы

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Классификация и обозначения

3.1 Классификация

Швеллеры подразделяют:

а) по форме поперечного сечения на серии:

У — с уклоном внутренних граней полок;

П — с параллельными гранями полок;

Э — экономичные, с параллельными гранями полок;

Л — легкие, с параллельными гранями полок;

С — специальные, с уклоном внутренних граней полок или с параллельными гранями полок;

б) по точности изготовления (в зависимости от перекоса полки):

А — высокой;

Б — повышенной;

В — обычной;

в) по виду длины:

МД — мерной;

МД1 — мерной с немерной длиной;

КД — кратной мерной;

КД1 — кратной мерной с немерной длиной;

НД — немерной;

ОД — ограниченной в пределах немерной.

Примечание - При поставке швеллеров мерной с немерной длиной (МД1) и кратной мерной с немерной длиной (КД1) количество швеллеров немерной длины не должно превышать 5% массы партии;

г) по предельным отклонениям по длине швеллеров мерной и кратной мерной длины на группы: БД и ВД.

д) по прогибу стенок на группы:

ПС1;

ПС2.

3.2 Обозначения

В настоящем стандарте использованы следующие обозначения:

h — высота, мм;

b — ширина полки, мм;

s — толщина стенки, мм;

t — толщина полки, мм;

L — длина швеллера, м;

R — радиус внутреннего закругления, мм;

r — радиус закругления полки, мм;

X₀ - расстояние от оси Y — Y до наружной грани стенки, см;

\Delta(\Delta\prime) — перекос полки, мм;

y(y', y») — волнистость и коробоватость стенки, мм;

f — прогиб в плоскости поперечного сечения (прогиб стенки), мм;

F — номинальная площадь поперечного сечения, см2;

I — момент инерции, см4;

W — момент сопротивления, см3;

i — радиус инерции, см;

Sx — статический момент полусечения, см3.

4 Основные параметры и размеры

4.1 Форма поперечного сечения швеллеров серий «У», «С» (с уклоном внутренних граней полок) представлены на рисунке 1, серий «П», «Э», «Л», «С» (с параллельными гранями полок) — на рисунке 2.

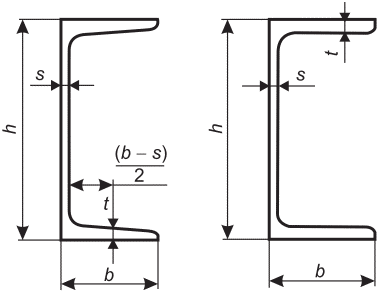

Рисунок 1 — Форма поперечного сечения швеллеров серий «У», «С» (с уклоном внутренних граней полок)

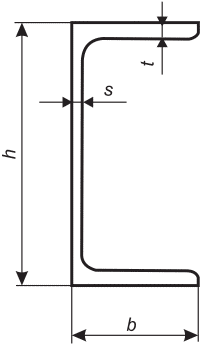

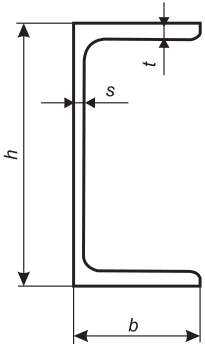

Рисунок 2 — Форма поперечного сечения швеллеров серий «П», «Э», «Л», «С» (с параллельными гранями полок)

4.2 Номинальные размеры поперечного сечения, номинальная площадь поперечного сечения, номинальная масса 1 м швеллера и справочные величины для осей швеллера приведены в таблице 1.

4.2.1 Номинальная площадь поперечного сечения и номинальная масса 1 м швеллера вычислены по номинальным размерам. При вычислении массы 1 м швеллера плотность стали принята равной 7,85 г/см3.

4.2.2 Значения радиусов закругления R и r, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1 - 5, используют для построения калибров и на готовых швеллерах не контролируют.

Таблица 1

Швеллеры с уклоном внутренних граней полок (У)

Таблица 2

Швеллеры с параллельными гранями полок (П)

Таблица 3

Швеллеры экономичные, с параллельными гранями полок (Э)

Таблица 4

Швеллеры легкие, с параллельными гранями полок (Л)

Таблица 5

Швеллеры специальные, с уклоном внутренних граней полок или с параллельными гранями полок (С)

4.3 Предельные отклонения контролируемых размеров и формы поперечного сечения швеллеров, а также место контроля размеров и отклонения формы поперечного сечения швеллеров должны соответствовать:

• для швеллеров серии У - таблице 6;
• для швеллеров серии П - таблице 7;
• для швеллеров серии Э - таблице 8;
• для швеллеров серии Л - таблице 9;
• для швеллеров серии С - таблице 10.

Таблица 6

Предельные отклонения по размерам и форме поперечного сечения швеллеров серии У

Параметр	Номинальные размеры, мм	Предельные отклонения, мм		Место контроля размеров и отклонения формы поперечного сечения
Высота h	До 80 включ.	+/- 1,5
	Св. 80 « 200 »	+/- 2,0
	« 200 » 400 «»	+/- 3,0
Ширина полки b	До 40 включ.	+/- 1,5
	Св. 40 « 89 »	+/- 2,0
	« 89»	+/- 3,0
Толщина полки t <*>	До 10 включ.	-0,5
	Св. 10 « 11 »	-0,8
	« 11»	-1,0
Толщина стенки s	Все размеры	-
Прогиб в плоскости поперечного сечения (прогиб стенки) f, не более		Для группы
		ПС1	ПС2
	При высоте h:
	До 100 включ.	0,5	1,1
	Св. 100 « 200 »	1,0	1,3
	« 200 » 270 «»	1,4	1,5
	« 270 » 330 «»	1,5	1,7
	« 330 » 400 «»	1,5	2,0
Волнистость и коробоватость стенки y (y', y»), не более	При высоте h:
	До 100 включ.	0,5
	Св. 100 « 200 »	1,0
	« 200 » 400 «»	1,5
<*> Плюсовые предельные отклонения по толщине полки t ограничиваются предельными отклонениями по массе. Примечание — Знак «-» обозначает, что параметр не нормируют и не контролируют.

Таблица 7

Предельные отклонения по размерам и форме поперечного сечения швеллеров серии П

Параметр	Номинальные размеры, мм	Предельные отклонения, мм		Место контроля размеров и отклонения формы поперечного сечения
Высота h	До 80 включ.	+/- 1,5
	Св. 80 « 200 »	+/- 2,0
	« 200 » 400 «»	+/- 3,0
Ширина полки b	До 40 включ.	+/- 1,5
	Св. 40 « 89 »	+/- 2,0
	« 89»	+/- 3,0
Толщина полки t <*>	До 10 включ.	-0,5
	Св. 10 « 11 »	-0,8
	« 11»	-1,0
Толщина стенки s	Все размеры	-
Прогиб в плоскости поперечного сечения (прогиб стенки) f, не более		Для группы
	При высоте h:	ПС1	ПС2
	До 100 включ.	0,5	1,1
	Св. 100 « 200 »	1,0	1,3
	« 200 » 270 «»	1,4	1,5
	« 270 » 330 «»	1,5	1,7
	« 330 » 400 «»	1,5	2,0
Волнистость и коробоватость стенки y (y', y»), не более	При высоте h:
	До 100 включ.	0,5
	Св. 100 « 200 »	1,0
	« 200 » 400 «»	1,5
<*> Плюсовые предельные отклонения по толщине полки t ограничиваются предельными отклонениями по массе. Примечание — Знак «-» обозначает, что параметр не нормируют и не контролируют.

Таблица 8

Предельные отклонения по размерам и форме поперечного сечения швеллеров серии Э

Параметр	Номинальные размеры, мм	Предельные отклонения, мм		Место контроля размеров и отклонения формы поперечного сечения
Высота h	До 80 включ.	+/- 1,5
	Св. 80 « 200 »	+/- 2,0
	« 200 » 400 «»	+/- 3,0
Ширина полки b	До 40 включ.	+/- 1,5
	Св. 40 « 89 »	+/- 2,0
	« 89»	+/- 3,0
Толщина полки t <*>	До 10 включ.	-0,5
	Св. 10 « 11 »	-0,8
	« 11»	-1,0
Толщина стенки s	До 5,1 включ.	+/- 0,5
	Св. 5,1 « 6,0 »	+/- 0,6
	« 6,0»	+/- 0,7
Прогиб в плоскости поперечного сечения (прогиб стенки) f, не более		Для группы
	При высоте h:	ПС1	ПС2
	До 100 включ.	0,5	1,1
	Св. 100 « 200 »	1,0	1,3
	« 200 » 270 «»	1,4	1,5
	« 270 » 330 «»	1,5	1,7
	« 330 » 400 «»	1,5	2,0
Волнистость и коробоватость стенки y (y', y»), не более	При высоте h:
	До 100 включ.	0,5
	Св. 100 « 200 »	1,0
	« 200 » 400 «»	1,5
<*> Плюсовые предельные отклонения по толщине полки t ограничиваются предельными отклонениями по массе.

Таблица 9

Предельные отклонения по размерам и форме поперечного сечения швеллеров серии Л

Параметр	Номинальные размеры, мм	Предельные отклонения, мм	Место контроля размеров и отклонения формы поперечного сечения
Высота h	До 200 включ.	+/- 2,0
	Св. 200 « 300 »	+/- 3,0
Ширина полки b	До 40 включ.	+/- 1,5
	Св. 40 « 65 »	+/- 2,0
Толщина полки t <*>	Все размеры	-0,5
Толщина стенки s	Все размеры	+/- 0,5
Прогиб в плоскости поперечного сечения (прогиб стенки) f, волнистость и коробоватость стенки y (y', y»), не более	Все размеры	0,15s
<*> Плюсовые предельные отклонения по толщине полки t ограничиваются предельными отклонениями по массе.

Таблица 10

Предельные отклонения по размерам и форме поперечного сечения швеллеров серии С

Параметр	Номинальные размеры, мм	Предельные отклонения, мм	Место контроля размеров и отклонения формы поперечного сечения
Высота h	До 200 включ.	+/- 2,0
	Св. 200 « 300 »	+/- 3,0
Ширина полки b	Все размеры	+/- 2,0
Толщина полки t <*>	До 10 включ.	-0,5
	Св. 10 « 11 »	-0,8
	« 11»	-1,0
Толщина стенки s	До 6,0 включ.	+/- 0,6
	Св. 6,0 « 11,5 »	+/- 0,7
Прогиб в плоскости поперечного сечения (прогиб стенки) f, волнистость и коробоватость стенки y (y', y»), не более	При высоте h:
	До 100 включ.	0,5
	Св. 100 « 200 »	1,0
	« 200 » 300 «»	1,5
<*> Плюсовые предельные отклонения по толщине полки t ограничиваются предельными отклонениями по массе.

4.4 Перекос полок \Delta(\Delta\prime) швеллеров не должен превышать значений, указанных в таблице 11.

Таблица 11

Ширина полки b, мм	Перекос полок \Delta(\Delta\prime) , мм, не более, при точности изготовления			Место контроля перекоса полок
	высокой (А)	повышенной (Б)	обычной (В)
До 95 включ.	0,9	1,0	1,2
Св. 95	0,01b	0,015b	0,025b

Допускается измерение перекоса полок с применением угломера.

Допустимый угол перекоса полок \alpha определяют по формуле

\alpha = arcsin(\Delta/b) , (1)

где \Delta(\Delta\prime) — максимально допустимый перекос полок для заданной точности изготовления;

b — фактическая ширина полки, мм.

Округление проводят до ближайшего значения с шагом 5'.

4.5 Притупление прямых углов швеллеров не должно превышать значений, указанных в таблице 12.

Контроль притупления прямых углов проводят по ГОСТ 26877 по методике контроля притупления внешних углов квадрата (прямоугольника), при этом допускается применение средств допускового контроля.

Таблица 12

Высота h, мм	Притупление прямых углов, мм, не более	Место контроля притупления прямых углов
До 200 включ.	2,5
Св. 200	3,5
Примечание — По согласованию изготовителя с заказчиком для швеллеров высотой h свыше 300 мм допускается притупление прямых углов не более 5,0 мм.

Притупление внешних углов полок не нормируют и не контролируют.

4.6 Швеллеры изготовляют длиной от 2 до 12 м, по согласованию изготовителя с заказчиком — длиной свыше 12 м.

4.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать значений, указанных в таблице 13.

Таблица 13

4.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.

4.8.1 На торцах швеллеров не допускаются вмятины глубиной более 10 мм.

Определение дефекта «вмятина» — по ГОСТ 21014.

4.9 Кривизна швеллеров в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины; по согласованию изготовителя с заказчиком — 0,15% длины. Кривизну контролируют по ГОСТ 26877 на всей длине швеллера.

4.10 Видимое скручивание швеллера не допускается.

По согласованию изготовителя с заказчиком может быть установлена допускаемая величина скручивания.

4.11 Предельные отклонения по массе не должны превышать +/- 4% для партии и +/- 6% — для отдельного швеллера.

4.12 Форму и размеры поперечного сечения швеллеров контролируют на расстоянии не менее 500 мм от торца, толщину стенки — на расстоянии не менее 10 мм от торца. Контроль отклонения формы проводят по ГОСТ 26877. Схемы и место контроля указаны в таблицах 6 - 12.
