Изменение № 1 ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 06.06.2008 № 33)
Примечание
Документ введен в действие на территории Российской Федерации с 1 сентября 2012 года (Приказ Росстандарта от 14.11.2011 № 541-ст).
от 6 июня 2008 г. № 33
ИЗМЕНЕНИЕ № 1 ГОСТ 8240-97 «ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ. СОРТАМЕНТ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол № 33 от 06.06.2008).
Зарегистрировано Бюро по стандартам МГС № 5788.
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, GE, KZ, KG, MD, RU, TJ, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004].
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>.
<*> Дата введения в действие на территории Российской Федерации — 2012-09-01.
Пункт 2.4 изложить в новой редакции:
«2.4. Форма швеллера и предельные отклонения размеров должны соответствовать приведенным на рисунках 1 — 3 и в таблицах 6 и 7».

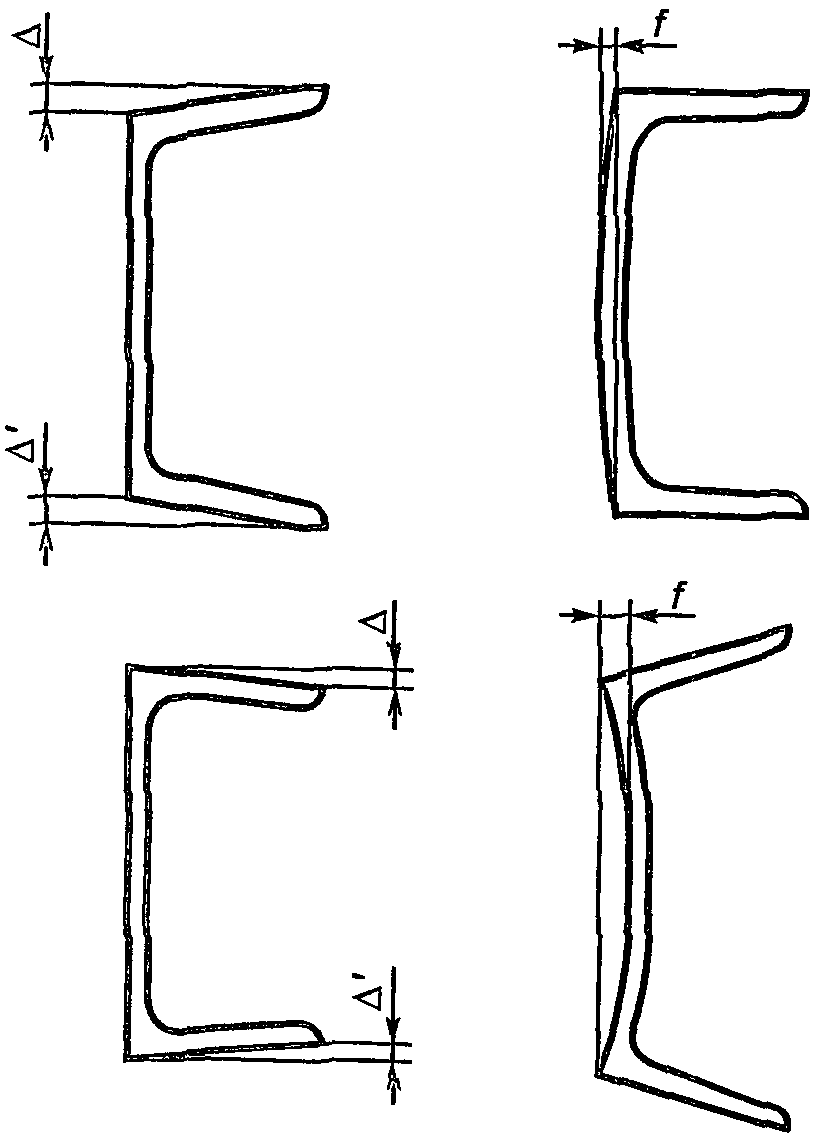

Рисунок 3 заменить новым:
исключить интервал значений и предельные отклонения по параметру «Перекос полки \Delta при ширине полки b_{1} , не более»;
примечание 3. Исключить слова «Перекос полки \Delta и»;
дополнить примечанием — 4:,
«4. Для швеллеров серий „У“, „П“, „Э“ допускается прогиб стенки f по высоте h сечения профиля не более 0,25s, кроме профилей с толщиной стенки 5,1; 5,3; 5,4; 5,6 и 5,8 мм».
Пункт 2.4 дополнить новым подпунктом — 2.4.2:
«2.4.2. В зависимости от величин перекоса полок швеллеры изготовляют высокой, повышенной и обычной категории точности.»
Допустимые значения перекоса полок не должны превышать приведенных в таблице 7».
Стандарт дополнить таблицей 7:
