ГОСТ 7210-75. Межгосударственный стандарт. Ножницы ручные для резки металла. Технические условия

(утв. и введен в действие Постановлением Госстандарта СССР от 24.11.1975 № 3570)

(ред. от 01.01.1989)

комитета стандартов Совета Министров СССР от 24 ноября 1975 г. № 3570

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НОЖНИЦЫ РУЧНЫЕ ДЛЯ РЕЗКИ МЕТАЛЛА

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ОКП 39 2645

Дата введения 1 января 1978 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 24.11.75 № 3570

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 9.032-74	2.11; 4.4
ГОСТ 9.302-88	4.4
ГОСТ 9.303-84	2.11
ГОСТ 9.306-85	2.11
ГОСТ 1050-88	2.1
ГОСТ 1435-99	2.1
ГОСТ 2789-73	2.9
ГОСТ 5406-84	2.11
ГОСТ 5916-70	Приложение
ГОСТ 5950-73 2.1
ГОСТ 6402-70	Приложение
ГОСТ 6631-74	2.11
ГОСТ 9013-59	4.2
ГОСТ 9094-89	4.8
ГОСТ 9378-93	4.3
ГОСТ 11516-94	2.13; 2.15
ГОСТ 16093-81	Приложение
ГОСТ 16523-97 4.6
ГОСТ 18088-83	2.14; 5.1
ГОСТ 19904-90	4.6
ГОСТ 26810-86	3.1
	5. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)
6. ИЗДАНИЕ (сентябрь 2001 г.) с Изменениями № 1, 2, утвержденными в марте 1987 г., в январе 1989 г. (ИУС 6-87, 4-89)

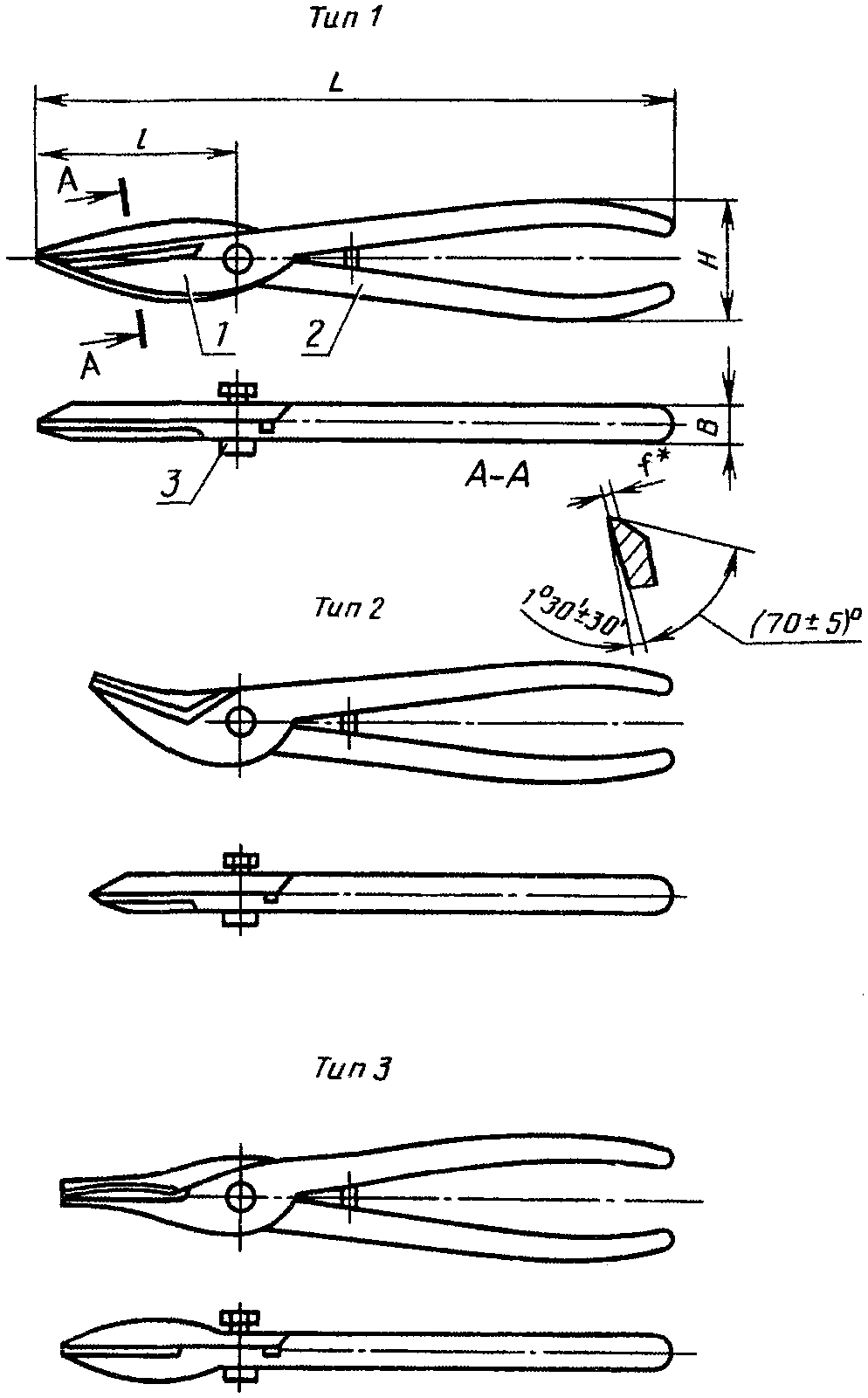

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1 Ножницы должны изготовляться трех типов:

---

Ножницы				Тип ножниц	L +/- IT16	l +/- IT17	H +/- IT17	B, не менее	f
Праворежущие		Леворежущие
Обозначение	Применяемость	Обозначение	Применяемость
2809-0001		2809-0002		1	200	63	40	10	1,5 — 2,5
2809-0003		2809-0004			250	71		11
2809-0005		2809-0006		1	320	90	50	13	2,0 — 3,0
2809-0007		2809-0008			400	110		16
2809-0011		2809-0012		2	250	63	40	11	1,5 — 2,5
2809-0013		2809-0014			320	71	50	13	2,0 — 3,0
2809-0015		2809-0016		3	250	71	40	11	1,5 — 2,5
2809-0017		2809-0018			320	80	50	13	2,0 — 3,0

Пример условного обозначения леворежущих ножниц типа 2, длиной L = 250 мм с покрытием КД 21 хр:

Ножницы 2809-0012 КД 21 хр ГОСТ 7210-75

То же, праворежущих ножниц:

Ножницы 2809-0011 КД 21 хр ГОСТ 7210-75

(Измененная редакция, Изм. № 1, 2).

1.4. Размеры деталей ножниц (леворежущих) указаны в приложении.

(Измененная редакция, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Ножницы должны изготовляться в соответствии с требованиями настоящего стандарта по чертежам и образцам-эталонам, утвержденным в установленном порядке.

Ножницы должны быть изготовлены из стали марок У7 и У7А по ГОСТ 1435 или из стали марки 8ХФ по ГОСТ 5950, ось — из стали марки 35 по ГОСТ 1050.

Допускается изготовление деталей из сталей других марок с физико-механическими свойствами в термообработанном состоянии не ниже, чем у перечисленных сталей.

2.2. Режущие элементы ножниц должны иметь твердость 57,5 ... 61,5 HRCэ.

2.3. Соединение рычагов ножниц в шарнире не должно иметь перекосов и должно обеспечивать плотное прилегание соприкасающихся поверхностей, при этом ножницы должны открываться и закрываться плавно, без заеданий, при усилии, прилагаемом в зоне охвата рукояток, не более 20 (2) Н (кгс) для ножниц длиной 200 и 250 мм и 30 (3) Н (кгс) для ножниц длиной 320 и 400 мм.

2.1 — 2.3. (Измененная редакция, Изм. № 2).

2.4. По мере смыкания ножниц должен обеспечиваться контакт режущих кромок в зоне резки при ее перемещении по всей длине режущей части, для чего внутренние поверхности лезвий должны иметь изогнутость относительно плоскости резки левого лезвия — вправо, а правого лезвия — влево.

2.5. Режущие кромки ножниц должны быть остро заточены. Ножницы должны резать любым участком режущих кромок.

2.6. Разница в размере l обоих рычагов у одних ножниц не должна быть более 0,5 мм, а в размере L — l - не более 2 мм.

2.7. В закрытых до упора ножницах лезвия должны взаимно перекрываться, причем перекрытие на концах лезвий должно быть:

1,0 — 2,5 мм у ножниц длиной 200 мм и 250 мм, 1,0 — 3,0 мм у ножниц длиной 320 мм и 2,0 — 4,0 мм у ножниц длиной 400 мм.

2.8. (Исключен, Изм. № 2).

2.9 Параметр шероховатости Ra поверхности ножниц по ГОСТ 2789 должен быть не более, мкм:

ленточек с наружной стороны лезвий режущих элементов, наружных

поверхностей рукояток............................................. 6,3

наружных и внутренних поверхностей лезвий режущих элементов....... 3,2

внутренних поверхностей рукояток................................. 12,5.

(Измененная редакция, изм. № 2).

2.10. (Исключен, Изм. № 2).

2.11. Ножницы должны иметь одно из защитно-декоративных покрытий, указанных в табл. 2.

Таблица 2

Группы условий эксплуатации по ГОСТ 9.303	Защитно-декоративное покрытие	Обозначение
		по ГОСТ 9.306	по ГОСТ 9.032
1	Окисное с промасливанием	Хим. Окс. прм	-
	Окисное или фосфатное с последующей окраской рукояток нитроэмалью НЦ-25 или нитроглифталиевой эмалью НЦ-132 разных цветов по IV классу и нанесением бесцветного нитроцеллюлозного лака АВ-4Д/в на осветленные поверхности лезвий	-	Хим. Окс.
			Эмаль НЦ-25 разн. цв. ГОСТ 5406, II Лак АВ-4Д/в
2 — 4	Цинковое светлое толщиной 15 мкм, хроматированное	Ц15.хр	-
	Фосфатное с последующей окраской рукояток нитроглифталиевой эмалью НЦ-132 (или пентафталиевой эмалью ПФ-115) разных цветов по IV классу и нанесением полиакрилатного лака АК-113 на осветленные поверхности лезвий	-	Хим.Фос.
			Эмаль НЦ-132 разн. цв. ГОСТ 6631, II Лак АК-113
5 — 8	Кадмиевое толщиной 21 мкм, хроматированное	Кд21.хр	-

Внешний вид ножниц для экспорта должен соответствовать образцу-эталону, согласованному с внешнеторговой организацией.

Примечания:

1. Допускается по согласованию с потребителем применять другие защитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.306 и ГОСТ 9.032, не уступающие указанным в табл. 2.

2. Ножницы, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративные покрытия по 2 — 4 группе условий эксплуатации по ГОСТ 9.303.

3. Допускается по согласованию с торгующими организациями применять защитно-декоративные покрытия 1 группы эксплуатации. При применении окисного покрытия допускается осветление наружных поверхностей концов лезвий ножниц.

(Измененная редакция, Изм. № 1, 2).

2.12. Надежность ножниц определяется установленной наработкой, выраженной длиной реза. Длина реза должна быть не менее 20 м для ножниц длиной до 250 мм и не менее 25 м для ножниц длиной св. 250 мм — до первой переточки при условиях испытаний по п. 4.6.

Критерием предельного состояния является усилие св. 500 Н, прикладываемое к рукояткам ножниц.

2.13 На поверхности рукояток ножниц должны быть четко нанесены:

товарный знак предприятия-изготовителя,

обозначение ножниц (последние четыре цифры),

цена (для розничной продажи).

Маркировка изолирующих рукояток — по ГОСТ 11516.

2.14. Остальные требования к маркировке и упаковке — по ГОСТ 18088.

2.15. Технические требования к изолирующим чехлам и изолирующим покрытиям — по ГОСТ 11516.

2.12 — 2.15. (Введены дополнительно, Изм. № 2).

3. ПРИЕМКА

3.1 Правила приемки ножниц — по ГОСТ 26810.

3.2. Испытания на надежность должны проводиться один раз в три года не менее чем на трех ножницах одного типоразмера длиной до 250 мм и св. 250 мм.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Размеры ножниц проверяют универсальными и специальными средствами измерений.

4.2. Твердость режущей части ножниц определяют по ГОСТ 9013.

4.3. Шероховатость поверхностей ножниц проверяют сравнением с образцами шероховатости по ГОСТ 9378 или профилометрами.

4.4. Качество гальванических покрытий проверяют по ГОСТ 9.302, лакокрасочных покрытий — по ГОСТ 9.032.

4.5. Работоспособность ножниц проверяют по плавности хода раскрытия. Для этого один из элементов ножниц закрепляют и прикладывают нагрузку по п. 2.3 к свободной рукоятке на расстоянии 30 мм от ее конца.

4.6. Работоспособность ножниц испытывают резкой полосы холоднотянутой листовой стали марки Ст3сп обыкновенного качества по ГОСТ 19904 и ГОСТ 16523. Толщина листа должна соответствовать требованиям табл. 3. Ширина листа 75 мм. Резка должна проводиться всей длиной режущей части ножниц. Суммарная длина реза должна быть не менее 750 мм. Расстояние между торцами отрезаемых от листа полос не более 10 мм. На поверхности разрезаемого металла, предназначенного для испытания, не допускается наличие ржавчины, песка и других загрязнений, влияющих на работоспособность ножниц.

Длина ножниц	Толщина листа для ножниц типа
	1	2 и 3
200	0,5	-
250	0,6	0,5
320	1,0	0,8
400	1,5	-

4.7. Торцы разрезанного листа должны быть без зазубрин, участков смятия и изгиба металла.

4.8. До испытания по п. 4.5 и после него ножницами должен быть разрезан лист офсетной бумаги по ГОСТ 9094, толщиной 0,1 мм. Длина реза должна быть не менее 300 мм. Резка должна производиться всей длиной режущей части ножниц, при этом не должны происходить смятие или разрыв листа.

4.9. Условия испытания ножниц на надежность (п. 2.12) должны соответствовать п. 4.6.

При этом результаты испытаний считаются удовлетворительными, если каждые из контролируемых ножниц не достигнут предельного состояния.

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Транспортирование и хранение ножниц — по ГОСТ 18088.

Разд. 3 — 5. (Измененная редакция, Изм. № 2).

6. ТЕХНИКА БЕЗОПАСНОСТИ

6.1. Изготовление ножниц с упором на концы загнутых ручек не допускается.

6.2. При работе ножницами не допускается применение вспомогательных рычагов для удлинения ручек или резка с ударами по лезвиям или ручкам.

7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

7.1. Предприятие-изготовитель должно гарантировать соответствие ножниц требованиям настоящего стандарта при соблюдении потребителем условий эксплуатации и хранения.

7.2. Гарантийный срок — 6 мес со дня продажи через розничную торговую сеть, а для внерыночного потребления — со дня получения потребителем.

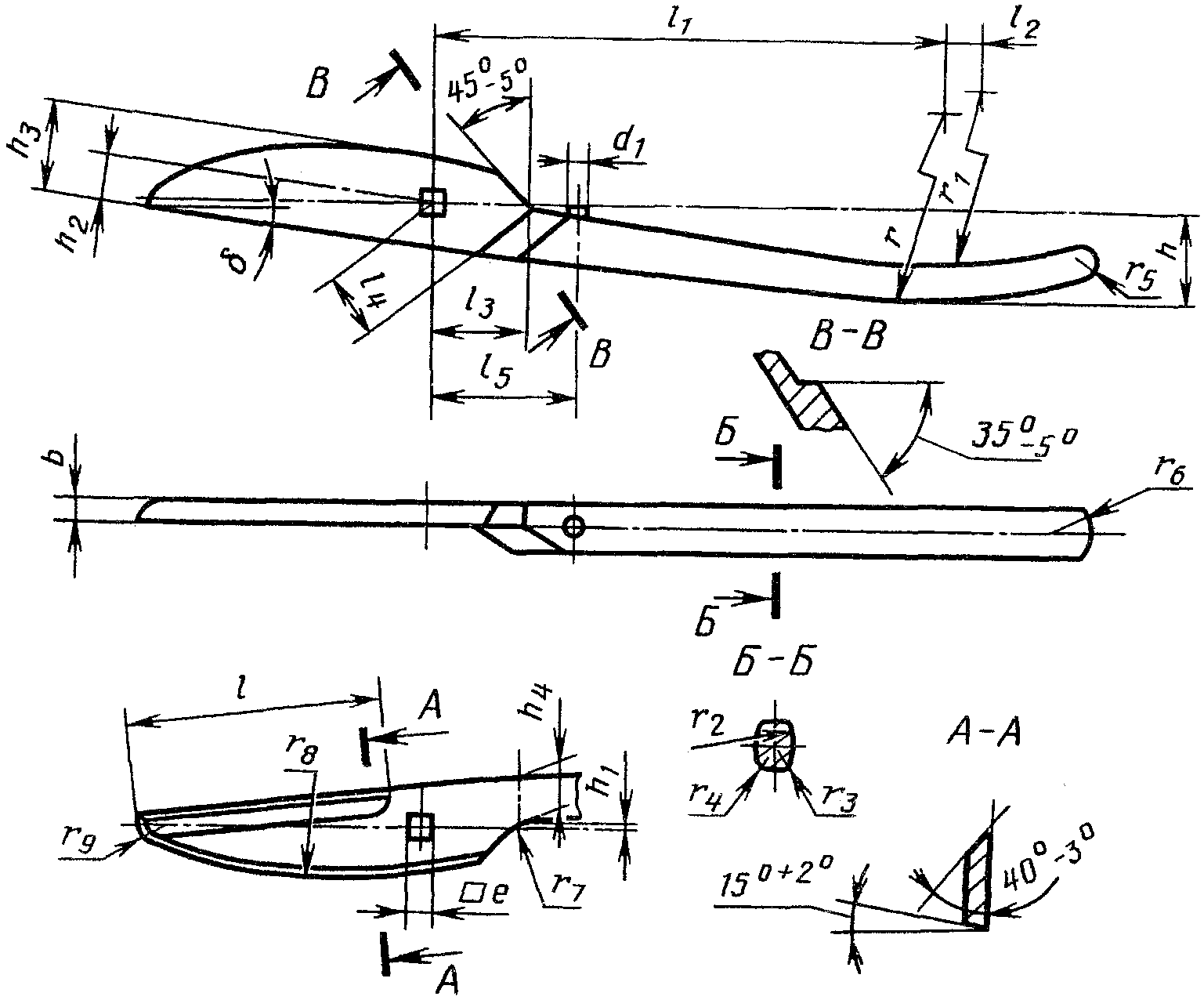

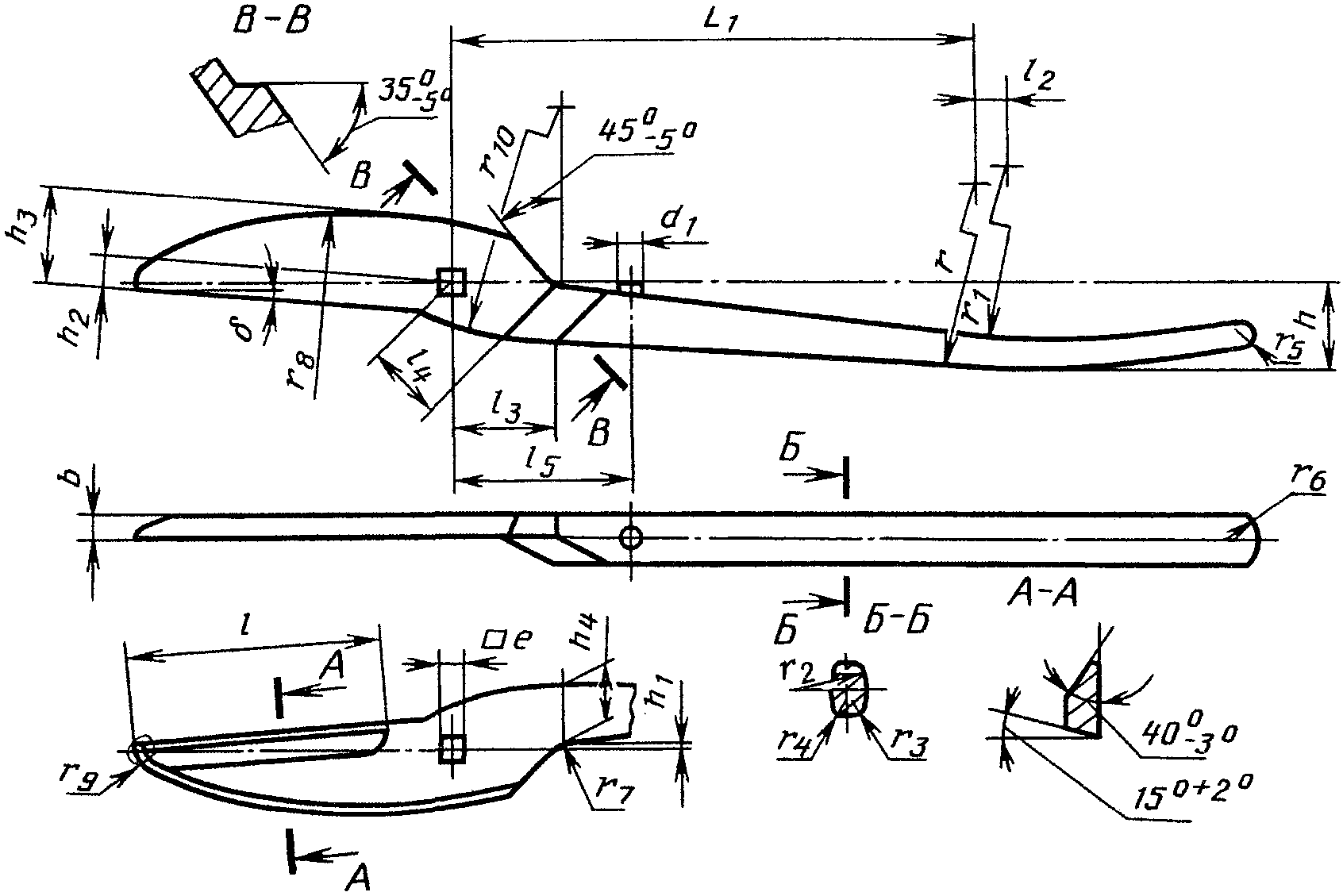

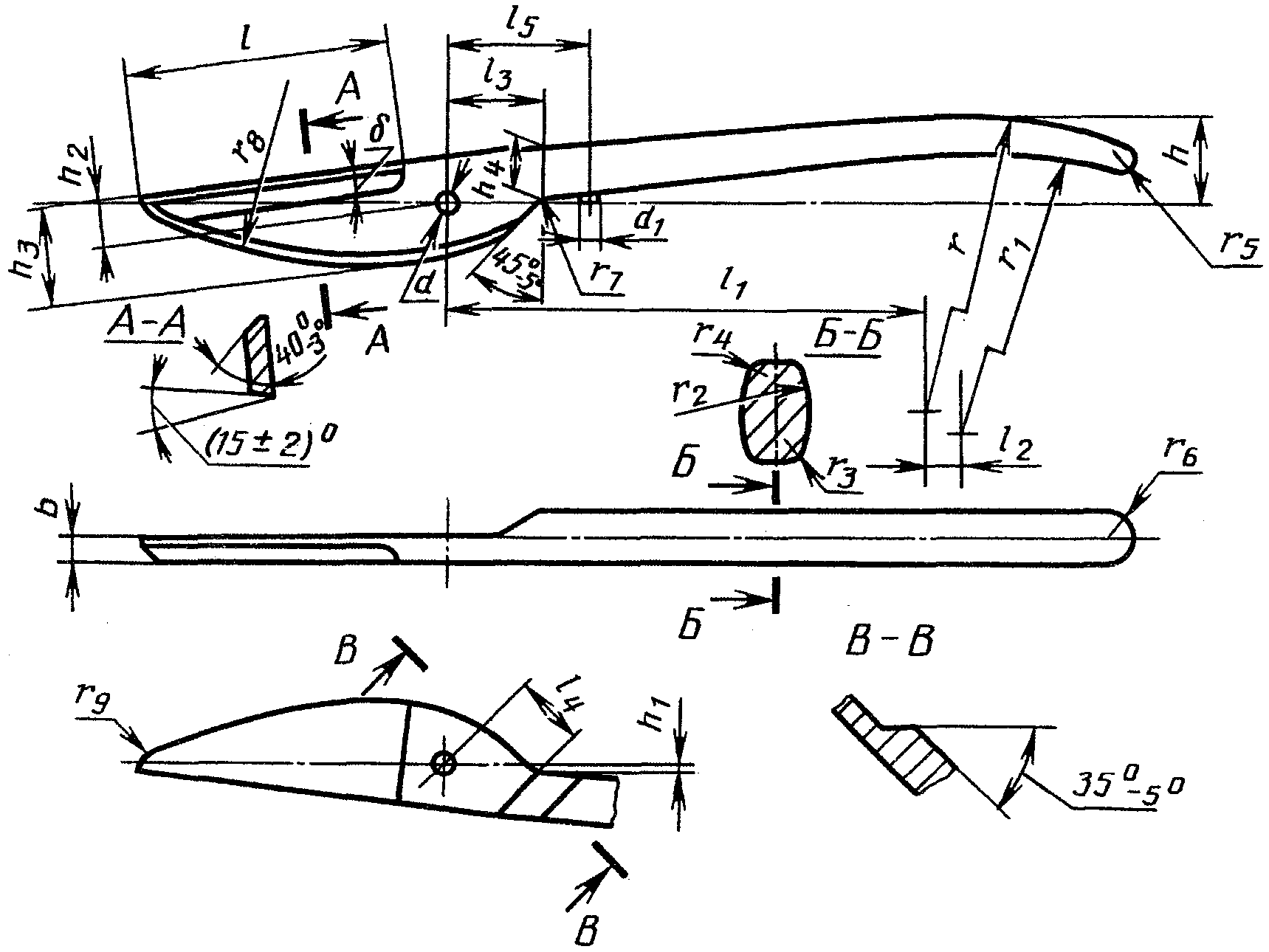

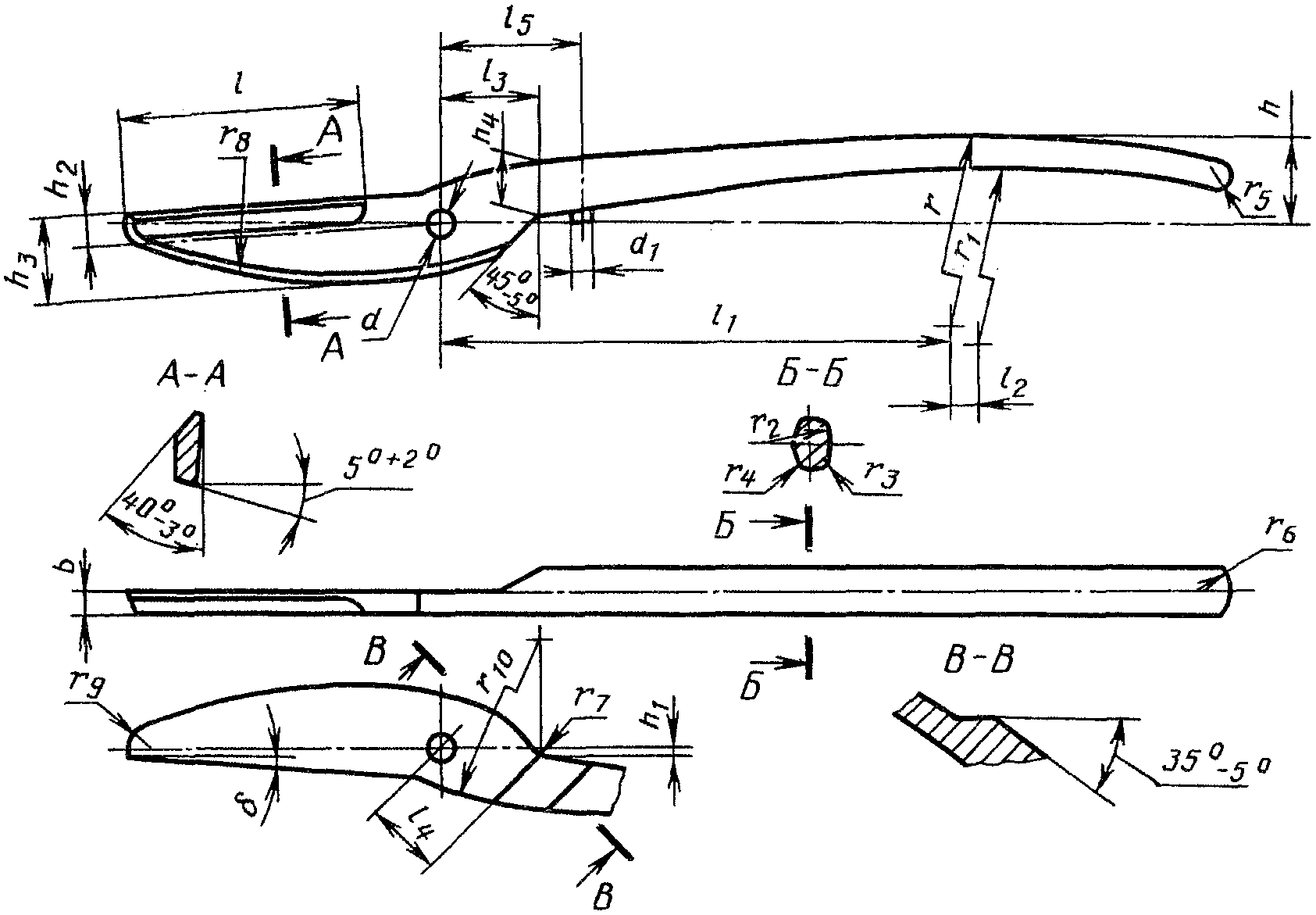

Ножницы типа 1 леворежущие

Длина ножниц L	h \pm \frac{IT15}{2}	h1	h2	h3	h4	l \pm \frac{IT15}{2}	l1	l2	l3	l4	l5	r	r1
200	20,0	1,0	9	20	10	50	100	7	20	17	26	179	172
250		1,5		22	12	56	130	8	24	22	34	220	212
320	22,5	2,0		24	15	71	154		28	27	52	252	242
400	25,0	3,0		26	17	90	200		36	34	63	343	332

Длина ножниц L	r2	r3	r4	r5	r6	r7	r8	r9	r10	b	d	e	d1	\delta \pm 30\prime
											H11
200	9	2,0	1,0	2,5	5	8	90	5,0	-	5	7,0	6	5	6°30'
250	12	2,5	1,5	3,0	6	10	120	5,5	-	6
320	15	3,0	2,0	3,5	7	13	155	6,0	70	7	8,5	7	6	5°
400	19	4,0	3,0	4,0	8	16	190	7,0	70	8			8	4°

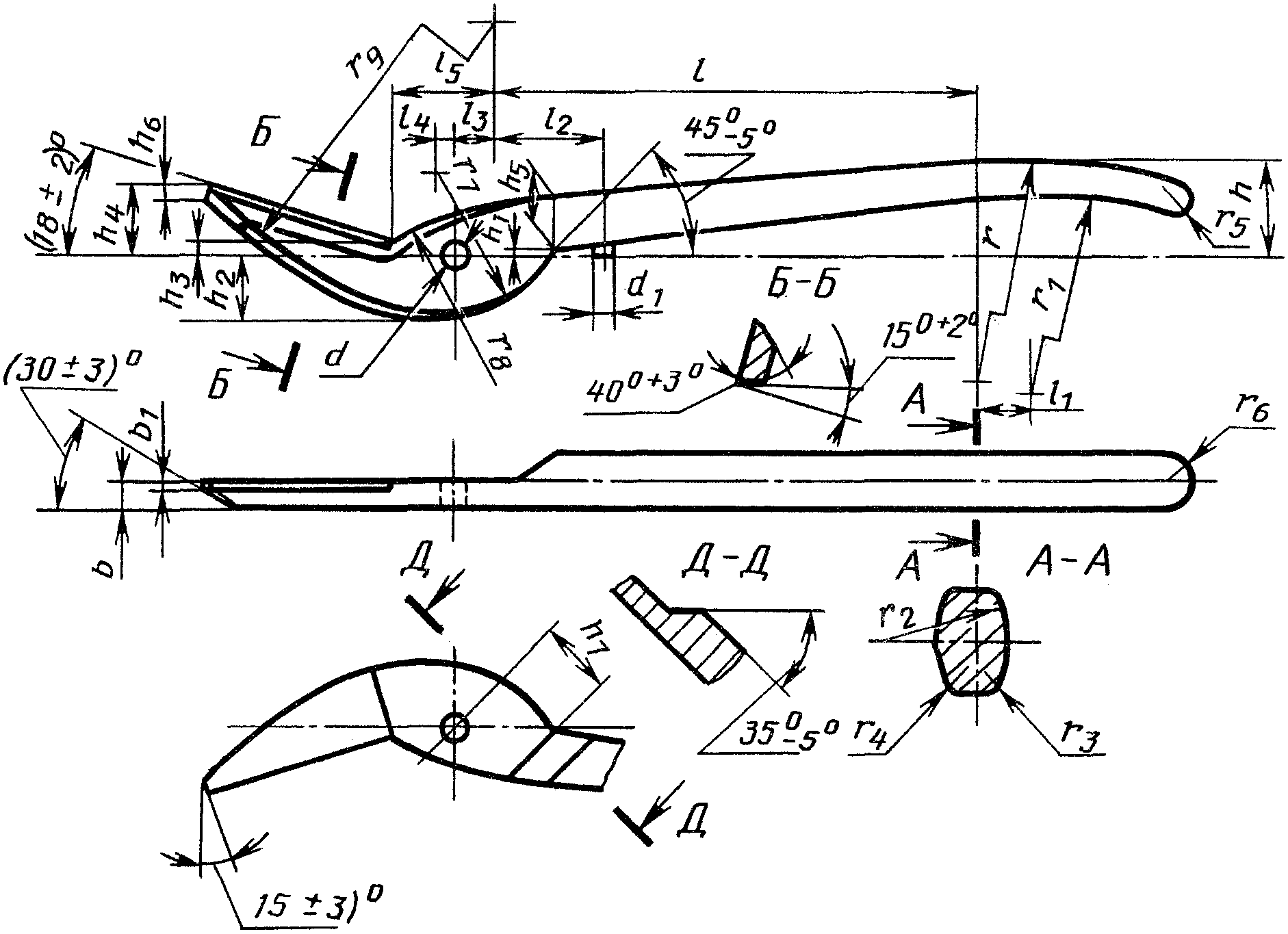

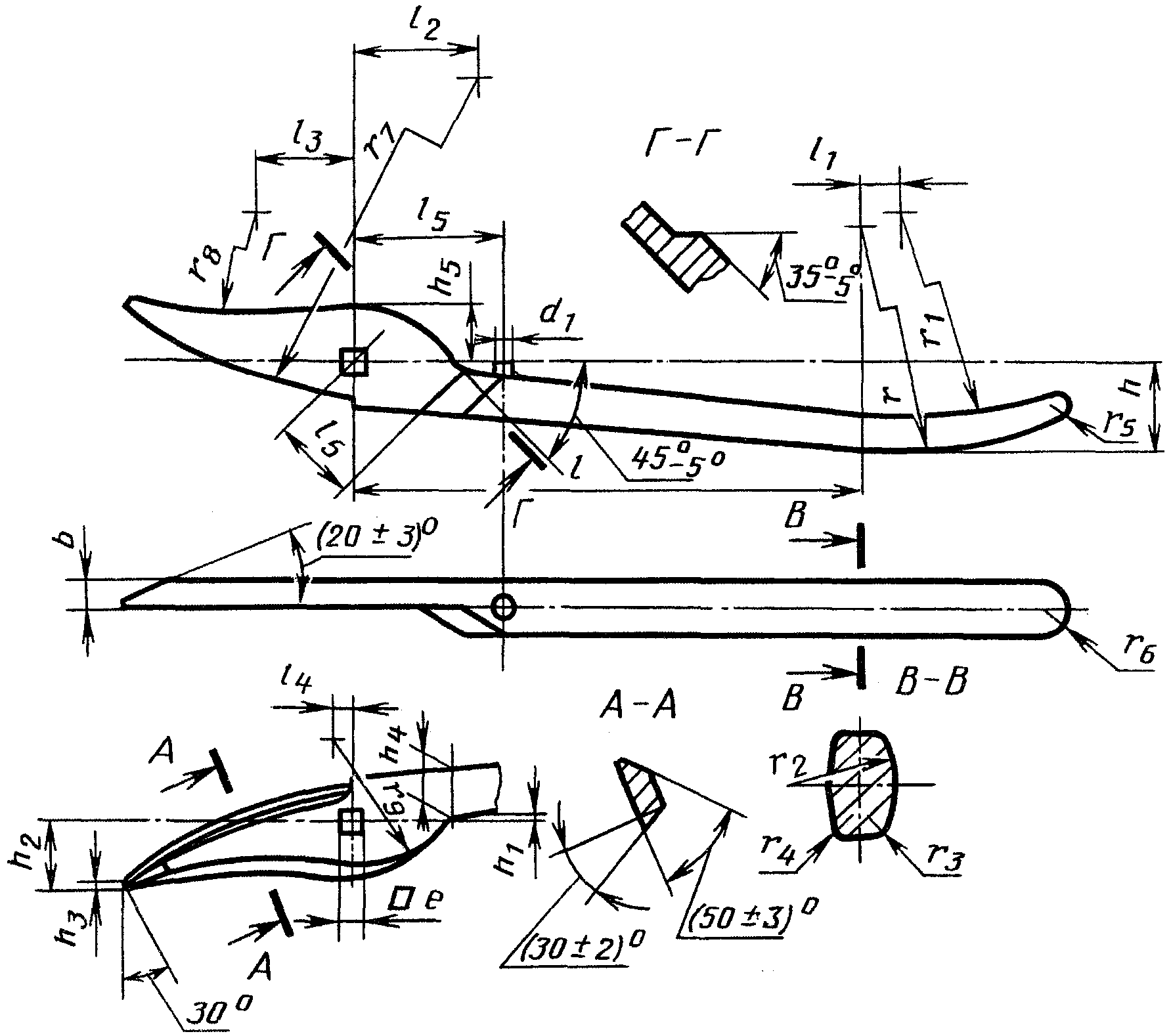

Ножницы типа 2 леворежущие

Длина ножниц L	h \pm \frac{IT15}{2}	h1	h2	h3	h4	h5	h6	h7	b	b1	r	r1	r2	r3
250	20,0	1,5	14	3	15	15	4	18	6	1,5	220	212	12	2,5
320	22,5	2,0	19	4	23	22	5	21	7	2,0	252	242	15	3,0

Длина ножниц L	r4	r5	r6	r7	r8	r9	l	l1	l2	l3	l4	l5	d H11	d1
250	1,5	3	6	30	80	90	130	8	34	8	4	14	7,0	5
320	2,0	4	7	34	82	110	150	8	42	11	4	12	8,5	6

Длина ножниц L	h \pm \frac{IT15}{2}	h1	h2	h3	h4	h5	l	l1	l2	l3	l4	l5	b	r
250	20,0	1,5	15	2	13	13	130	8	30	24	5	22	6	220
320	22,5	1,5	23	3	15	17	150	8	27	20	5	27	7	252

Длина ножниц L	r1	r2	r3	r4	r5	r6	r7	r8	r9	e H11	d1
250	213	12	2,5	1,5	3	6	152	160	33	6	5
320	242	15	3,0	2,0	4	7	155	154	37	7	6

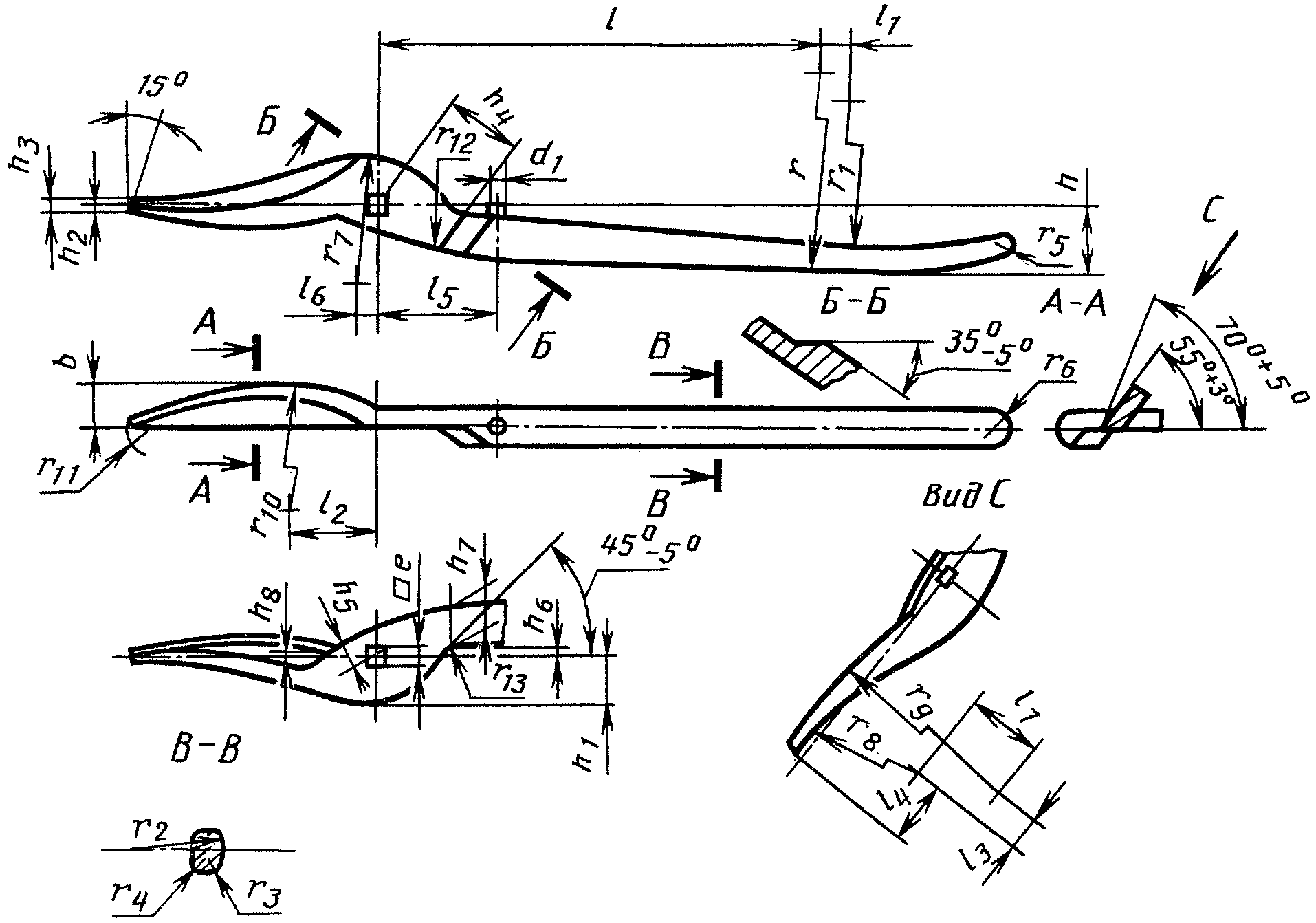

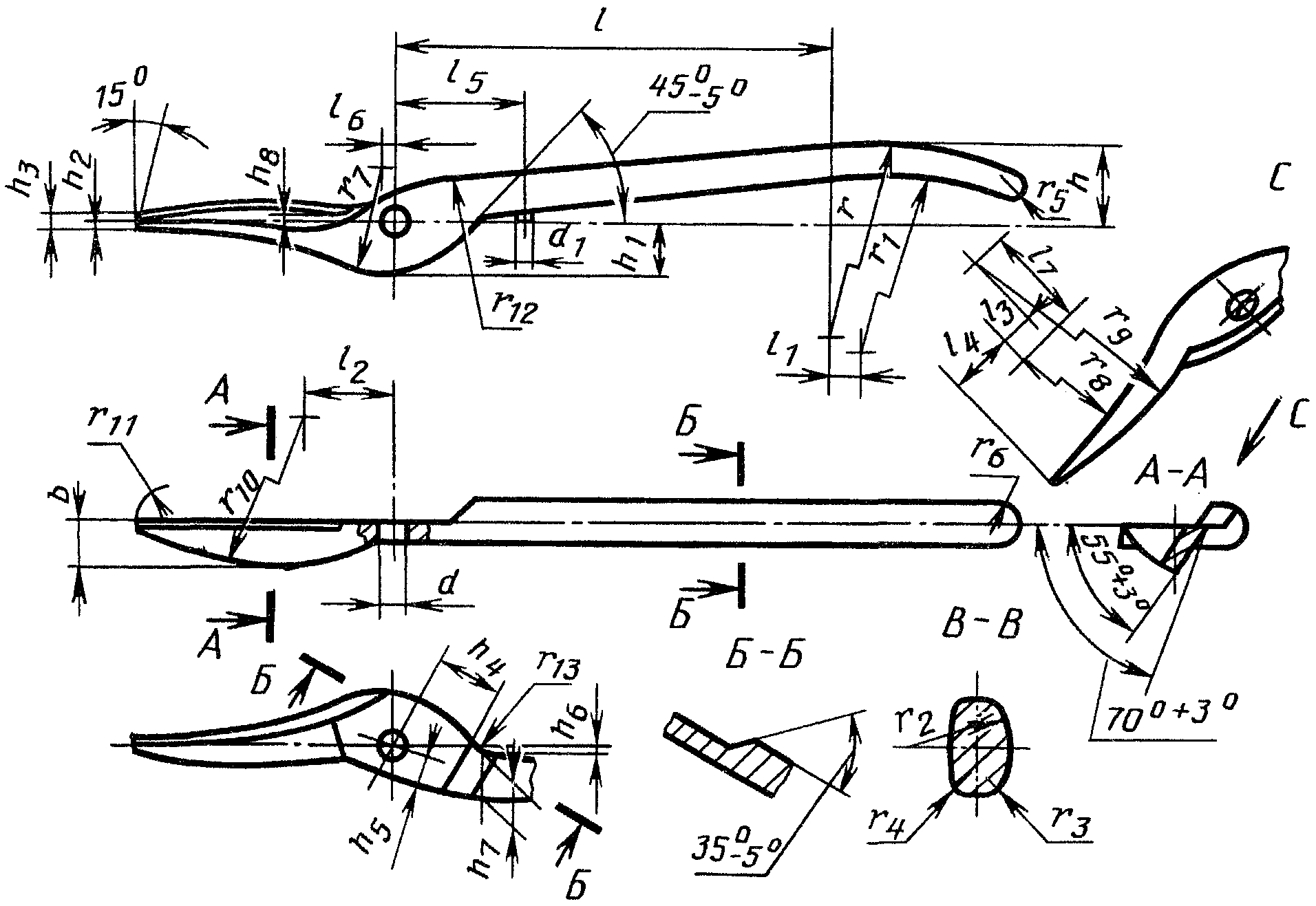

Ножницы типа 3 леворежущие

Длина ножниц L	h \pm \frac{IT15}{2}	h1	h2	h3	b	h4	h5	h6	h7	h8	d H11	d1	l	l1	l2	l3	l4	l5
250	20,0	13	1,5	3	12	22	7	1,5	12	3	7,0	5	130	8	25	9	20	34
320	22,5	15	2,0	4	16	27	7	2,0	15	3	8,5	6	150	8	35	12	25	42

Длина ножниц L	l6	l7	r	r1	r2	r3	r4	r5	r6	r7	r8	r9	r10	r11	r12	r13	e H11
250	4	43	220	212	12	2,5	1,5	3	6	24	190	180	84	6	30	10	6
320	4	54	252	242	15	3,0	2,0	4	7	32	220	180	125	6	30	13	7

Примечание. Неуказанные предельные отклонения размеров — \pm \frac{IT16}{2} .

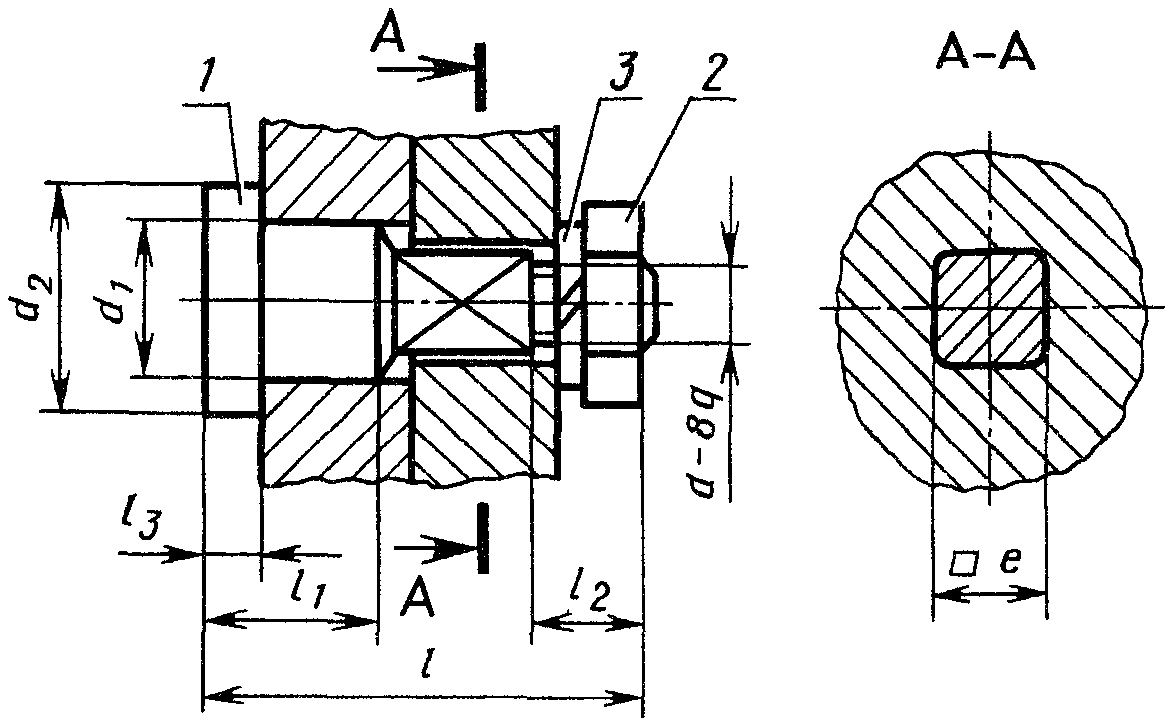

(черт. 9, табл. 5)

Длина ножниц L	Поз. 1 Ось								Поз. 2 Гайка ГОСТ 5916-70	Поз. 3 Шайба пружинная ГОСТ 6402-70
	l	l1	l2	l3	e h15	d <*>	d1 d11	d2
	\pm \frac{IT15}{2}
200	18	4	6	3	6	М5	7	11	М5.5	5.65Г.02
250	21	5	7	4
320	25	6	8	5	7	М6	8,5	13	М6.5	6.65Г02
400	28	7	9	6

---

<*> Предельные отклонения резьбы — по ГОСТ 16093.

Примечание. Неуказанные предельные отклонения размеров — по h14.

---
