МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИНСТРУМЕНТ МОНТАЖНЫЙ ДЛЯ НОРМИРОВАННОЙ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

КЛЮЧИ МОМЕНТНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Assembly tools for standardized tightening of threaded connections. Torque wrenches. General specifications

(ISO 6789:2003 Assembly tools for screws and nuts — Hand torque tools — Requirements and test methods for design conformance testing, quality conformance testing and recalibration procedure, MOD)

ГОСТ 33530-2015 (ISO 6789:2003)

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

1 ПОДГОТОВЛЕН Уральским научно-исследовательским институтом метрологии (ФГУП «УНИИМ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 «Инструмент»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. № 80-П)

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 6789:2003 «Монтажные инструменты для винтов и гаек. Ручные динамометрические инструменты. Требования и методы испытаний для проверки совместимости конструкции, соответствия требованиям качества и процедура повторной калибровки» («Assembly tools for screws and nuts — Hand torque tools — Requirements and test methods for design conformance testing, quality conformance testing and recalibration procedure»).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).

Международный стандарт разработан техническим комитетом ISO/TC 29 «Инструмент», подкомитетом SC 10 «Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки» Международной организации по стандартизации (ISO).

Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА.

Сопоставление структуры настоящего стандарта со структурой примененных в нем международных стандартов приведено в дополнительном приложении ДБ.

Стандарт подготовлен на основе применения ГОСТ Р 51254-99 (ИСО 6789-92).

Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. № 569-ст стандарт ГОСТ Р 51254-99 (ИСО 6789-92) отменен с 1 января 2017 г.

5 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. № 569-ст межгосударственный стандарт ГОСТ 33530-2015 (ISO 6789:2003) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (www.gost.ru)

Настоящий стандарт распространяется на ключи (отвертки) моментные (далее — ключи), соответствующие номерам 6100110, 6100111, 6100120, 6100121, 6100140 и 6100150 по ГОСТ ISO 1703, и устанавливает технические требования на них.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 2.601-2013 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 8.009-84 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений

ГОСТ 8.541-86 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений крутящего момента силы

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 24372-80 Ключи гаечные торцовые немеханизированные со сменными головками. Квадраты присоединительные наружные и внутренние. Размеры

ГОСТ 25600-83 Удлинители. Основные размеры

ГОСТ 25604-83 Сменные головки. Типы и основные размеры

ГОСТ 25605-83 (ИСО 3315-88, ИСО 3316-88) Ключи гаечные торцовые немеханизированные и приводные и соединительные части. Общие технические условия

ГОСТ ISO 1703-2015 Инструменты монтажные для винтов и гаек. Обозначение и номенклатура

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 калибровка: Комплекс операций, позволяющих определить при заданных условиях зависимость между количественными значениями, указываемыми измерительным инструментом (ключом) или измерительной системой, и соответствующими значениями, воспроизводимыми эталонами.

3.2 ключ (отвертка) моментный (динамометрический): Средство измерений, предназначенное для воспроизведения крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений.

3.3 ключ (отвертка) моментный показывающий (тип 1): Ключ, показывающий значение крутящего момента силы на механической или круговой шкале или на цифровом индикаторе.

3.4 ключ (отвертка) моментный предельный (тип 2): Ключ, заранее установленный на определенное значение крутящего момента силы и подающий сигнал (например, звуковой, визуальный или ощутимый) о достижении установленного значения крутящего момента силы.

Ключи типа 1 следует изготовлять классов:

G — ключ с изгибающимся упругим телом, регулируемый, градуированный.

5.1 Основные параметры и характеристики

Таблица 2

Пределы допустимой основной погрешности ключей

Допустимое отклонение установленной величины крутящего момента силы от величины, указываемой при использовании устройства для калибровки, должно соответствовать приведенной в таблице 3.

Таблица 3

Пределы допустимой основной погрешности ключей типа 2, классов C и F

Для классов C и F установленная величина крутящего момента силы равна среднему арифметическому значению для 10 тестовых считываний, полученных в соответствии с пунктом 8.3.5.3.

5.1.6 Ключи моментные должны выдерживать перегрузку, составляющую 125% верхнего предела измерений (или номинального значения) ключа.

5.1.7 Размеры присоединительного квадрата ключа зависят от его верхнего предела измерений, и их следует выбирать в соответствии со значениями, приведенными в таблице 4.

Допуски на размеры присоединительных квадратов — по ГОСТ 24372.

Таблица 4

Размеры присоединительных квадратов

5.3 Маркировка

На ключе должна быть нанесена неудаляемая и разборчивая маркировка, содержащая следующую информацию:

• верхний предел измерений ключа;
• единица измерений;
• рабочее направление действия (для ключей, действующих только в одном направлении);
• название или товарный знак изготовителя (или поставщика);
• тип и класс ключа;
• заводской номер ключа.

8. Методы контроля и испытаний

8.1 Условия контроля

Нормальные условия контроля при определении метрологических характеристик устанавливают в стандартах на конкретные ключи, и условия должны быть следующими:

• температура окружающего воздуха (23 +/- 5) °C, температура за время контроля не должна меняться более чем на +/- 1 °C;
• относительная влажность не более 80%;
• рабочее положение ключа в пространстве должно соответствовать приведенному в стандартах на конкретный ключ;
• время выдержки ключа в нормальных условиях перед контролем устанавливают в стандартах на конкретные ключи, и оно должно быть не менее 1 ч.

8.3.5 Определение метрологических характеристик (калибровка)

Если иное не предусмотрено в специально разработанных методиках поверки или калибровки для отдельных типов моментных ключей, при определении метрологических характеристик (калибровке) ключей выполняются операции в соответствии с 8.3.5.1 - 8.3.5.3 настоящего стандарта.

8.3.5.1 Перед началом калибровки необходимо:

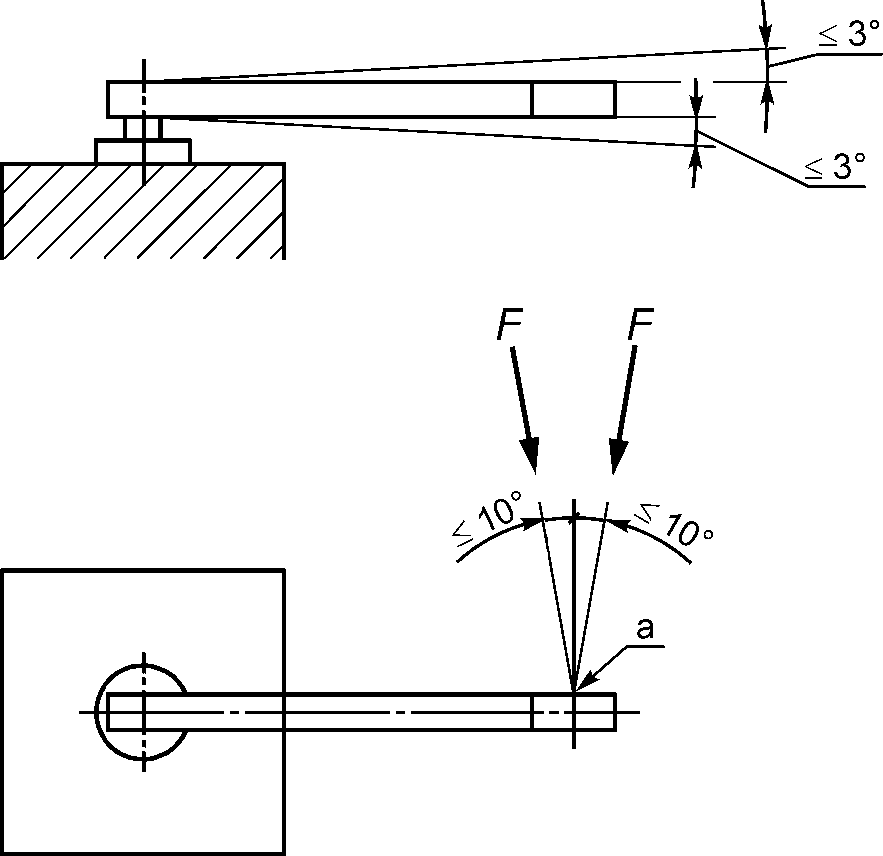

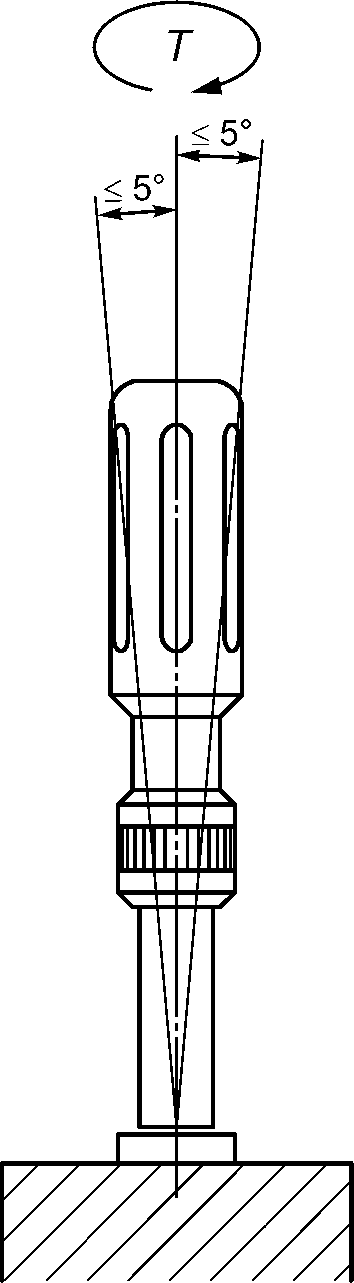

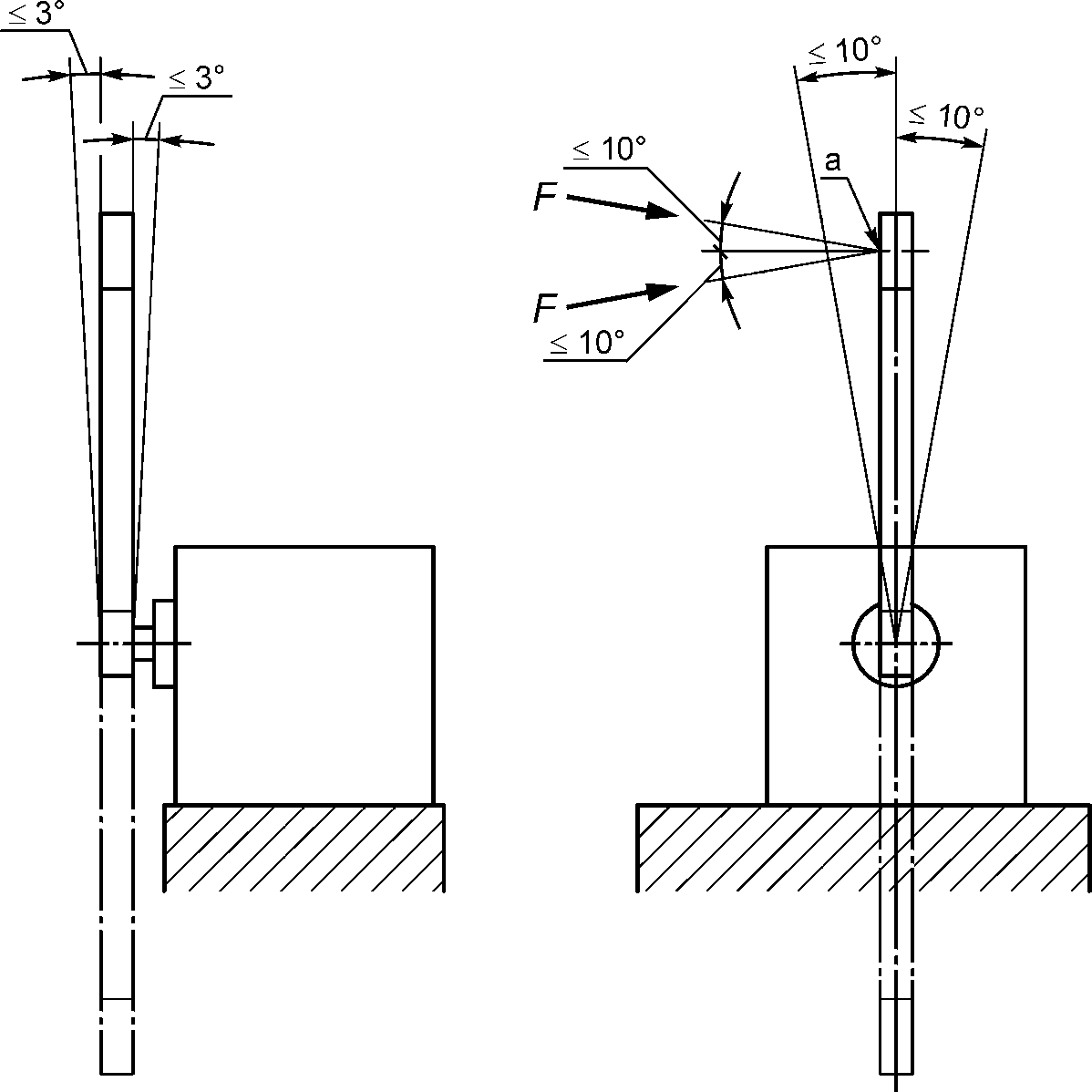

• чтобы эталон, используемый при калибровке, был установлен как показано на рисунках 1 - 3;
• для ключей (отверток) моментных показывающих (тип 1) выполнить однократное предварительное нагружение в рабочем направлении и убедиться, что после снятия нагрузки стрелка или электронный индикатор ключа показывает нуль, перед калибровкой в другом рабочем направлении указанная процедура должна быть повторена. Для исключения влияния параллакса считывание по шкале или круговому индикатору для ключей типа 1 должно выполняться в вертикальном направлении;
• для ключей (отверток) моментных предельных (тип 2) выполнить пять срабатываний на верхнем пределе измерений (или номинальном значении крутящего момента силы) в рабочем направлении, перед калибровкой в другом рабочем направлении указанная процедура должна быть повторена.

8.3.5.2 Порядок калибровки

                                    точки измерения.

Результаты измерений, выполняемых при калибровке, должны фиксироваться в протоколе.

Погрешность измерений, в процентах, для каждой точки и каждого измерения вычисляют по формуле

A_{s} = \frac{(X_{a} - X_{r})100}{X_{r}} ,

где As — погрешность измерений;

Xa — показания калибруемого ключа;

Xr — показания эталона, применяемого при калибровке.

Примеры расчетов погрешности по результатам калибровки приведены в приложении В.

Примечание — Примеры расчетов погрешности перенесены в приложение для того, чтобы не перегружать информацией текстовую часть стандарта, так как эта информация вспомогательная.

8.3.6 Повторная калибровка

8.3.6.1 Ключи моментные должны подвергаться повторной калибровке в соответствии с 8.3.5.

8.3.6.2 Интервал повторной калибровки

Интервал калибровки должен выбираться исходя из эксплуатационных характеристик, таких как нормированная погрешность, частота применения, типичная нагрузка при эксплуатации, а также условия окружающей среды при эксплуатации и условия хранения.

Интервал калибровки должен выбираться в соответствии с процедурами, установленными для проверки данного вида средств измерений, и с учетом опыта, полученного при повторных калибровках.

В качестве интервала для повторной калибровки по умолчанию могут приниматься 12 мес эксплуатации или время наработки приблизительно 5000 циклов, если пользователь не применяет процедуру контроля за этот период.

Для первой повторной калибровки отсчет срока действия ведется с начала эксплуатации ключа.

Ключ должен быть калиброван повторно, если он был подвергнут перегрузке, превышающей значения, указанные в пункте 5.1.6, а также после ремонта или после неправильной эксплуатации, способной повлиять на ошибку измерений.

Приложение А (обязательное)

КЛЮЧИ (ОТВЕРТКИ) МОМЕНТНЫЕ ПОКАЗЫВАЮЩИЕ, ТИП 1

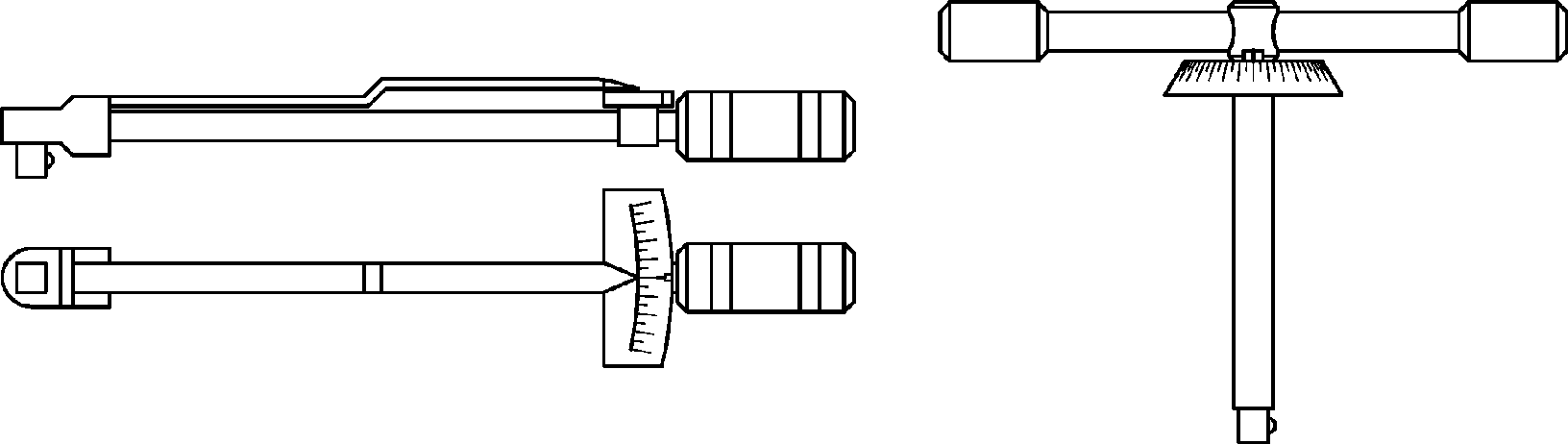

Класс A — ключ с торсионом или изгибающимся упругим телом

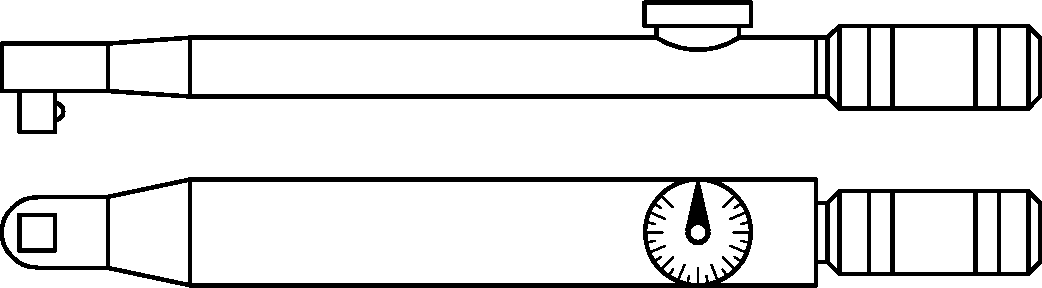

Класс B — ключ с жестким корпусом, со шкалой, круговым или цифровым индикатором

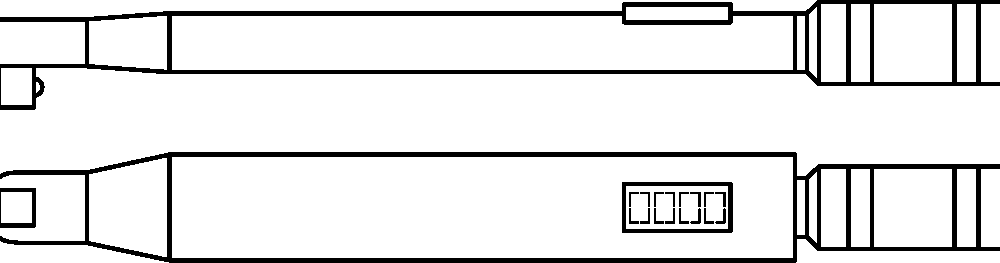

Класс C — ключ с жестким корпусом с электронным измерением

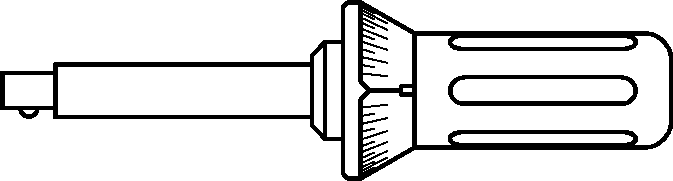

Класс D — отвертка со шкалой с круговым или цифровым индикатором

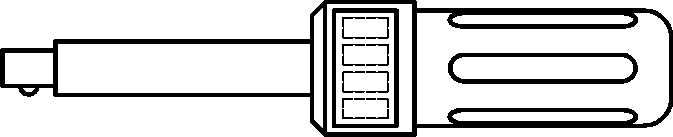

Класс E — отвертка с электронным измерением

Приложение Б (обязательное)

КЛЮЧИ (ОТВЕРТКИ) МОМЕНТНЫЕ ПРЕДЕЛЬНЫЕ, ТИП 2

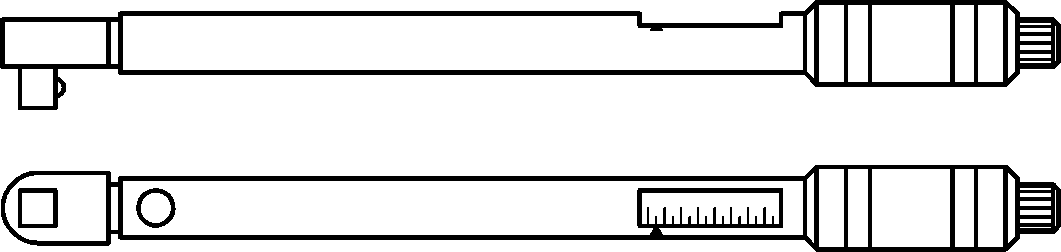

Класс A — ключ регулируемый градуированный или с индикатором

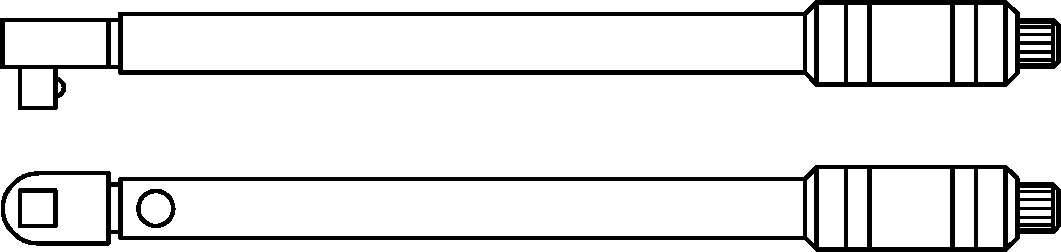

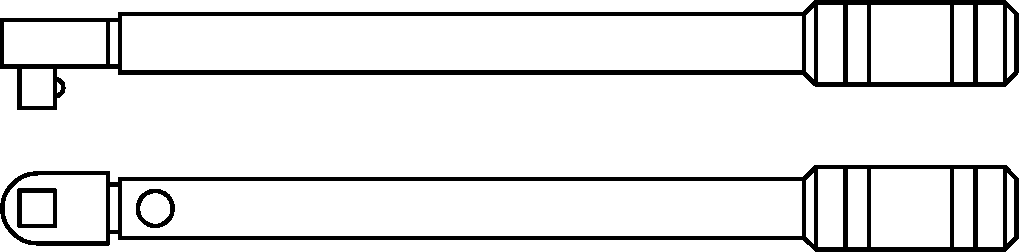

Класс B — ключ с фиксированной регулировкой

Класс C — ключ регулируемый неградуированный

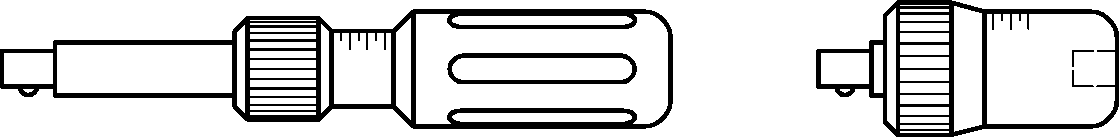

Класс D — отвертка регулируемая градуированная или с индикатором

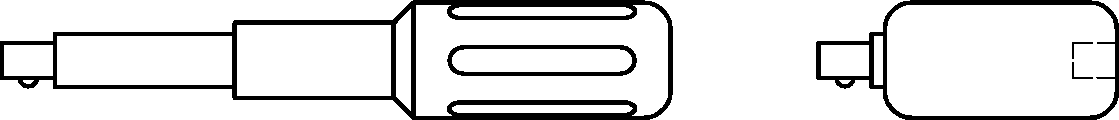

Класс E — отвертка с фиксированной регулировкой

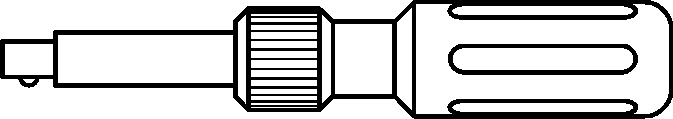

Класс F — отвертка регулируемая неградуированная

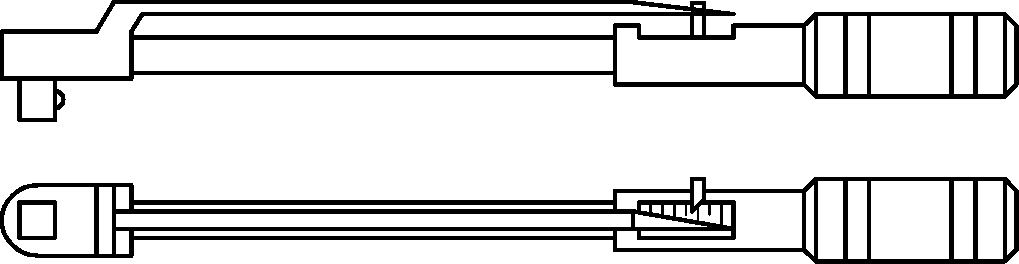

Класс G — ключ с изгибающимся упругим телом регулируемый градуированный

Приложение В (справочное)

ПРИМЕРЫ РАСЧЕТОВ ПОГРЕШНОСТИ ПО РЕЗУЛЬТАТАМ КАЛИБРОВКИ

В.1 Расчет погрешности ключей показывающих и предельных (за исключением ключей типа 2, классов C и F)

Xa — значение, показываемое на шкале или цифровом индикаторе (тип 1, классы A, B, C, D и E), или предельное значение по шкале или индикатору (тип 2, классы A, D и G), или номинальное значение (тип 2, классы B и E):

Xа = 100 Н·м.

Показания эталона

X_r1 = 104 Н·м, X_r2 = 96 Н·м, X_r3 = 103 Н·м, X_r4 = 99 Н·м, X_r5 = 101 Н·м.

Формула расчета погрешности:

A_{s} = \frac{(X_{a} - X_{r})100}{X_{r}} .

Рассчитанные погрешности ключа в каждом измерении, %:

В.2 Расчет погрешности предельных ключей регулируемых, неградуированных (тип 2, классы C и F)

Xa — предельное значение, соответствующее среднеарифметическому значению из десяти показаний эталона.

Формула расчета предельного значения:

X_{a} = \frac{X_{r1} + X_{r2} + ... + X_{r10}}{10} ;

X_{a} = \frac{104 + 96 + 103 + 99 + 101 + 98 + 97 + 101 + 100,5 + 102,5}{10} ;

Ха = 100,2 Н·м.

Показания эталона:

Xr1 = 104 Н·м,

Xr2 = 96 Н·м,

Xr3 = 103 Н·м,

Xr4 = 99 Н·м,

Xr5 = 101 Н·м,

Xr6 = 98 Н·м,

Xr7 = 97 Н·м,

Xr8 = 101 Н·м,

Xr9 = 100,5 Н·м,

Cr10 = 102,5 Н·м.

Рассчитанные погрешности ключа в каждом измерении, %:

A_{s1} = \frac{(100,2 - 104)100}{104} ,

As1 = -3,65%;

Приложение ДА (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ МЕЖДУНАРОДНОМ СТАНДАРТЕ

Таблица ДА.1

Приложение ДБ (справочное)
