ГОСТ 31443-2012. Межгосударственный стандарт. Трубы стальные для промысловых трубопроводов. Технические условия

(введен в действие Приказом Росстандарта от 05.06.2013 № 141-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 53580-2009"]:::rst
  click n0 "https://bukva.ai/docs/gost-r-53580-2009" "ГОСТ Р 53580-2009. Национальный стандарт Российской Федерации. Трубы стальные для промысловых трубопроводов. Технические условия (утв. и введен в действие Приказом Ростехрегулирова"
  n1["ГОСТ 31443-2012"]:::doc
  click n1 "https://bukva.ai/docs/gost-31443-2012" "ГОСТ 31443-2012. Межгосударственный стандарт. Трубы стальные для промысловых трубопроводов. Технические условия (введен в действие Приказом Росстандарта от 05.06.2013 N 141-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 5 июня 2013 г. № 141-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ СТАЛЬНЫЕ ДЛЯ ПРОМЫСЛОВЫХ ТРУБОПРОВОДОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Steel pipes for crafts pipelines. Specifications

ГОСТ 31443-2012

МКС 77.140.01

1 января 2014 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».

Сведения о стандарте

1. Подготовлен Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны», Открытым акционерным обществом «Российский научно-исследовательский институт трубной промышленности» (ОАО «РосНИТИ»).

2. Внесен Техническим комитетом по стандартизации ТК 357 «Стальные и чугунные трубы и баллоны».

3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 15 марта 2012 г. № 49).

4. Настоящий стандарт подготовлен на основе применения национального стандарта Российской Федерации ГОСТ Р 53580-2009 «Трубы стальные для промысловых трубопроводов. Технические условия».

5. Приказом Федерального агентства по техническому регулированию и метрологии от 5 июня 2013 г. № 141-ст межгосударственный стандарт ГОСТ 31443-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

В настоящем стандарте учтены изменения металлургических технологий в части обеспечения высокого качества сталей по содержанию вредных примесей, газов, неметаллических включений, в части обеспечения однородности металла и снижения ликвационной неоднородности, что является определяющим показателем эксплуатационной надежности промысловых труб, используемых в нефтяной и газовой промышленности.

В настоящий стандарт внесен ряд новых требований, которые отличают его от действующих межгосударственных стандартов, в частности:

• технические требования к трубной продукции сведены к двум уровням требований УТП1 и УТП2, соответствующим различным уровням требований по химическому составу, механическим и коррозионным свойствам;

• класс прочности (КП) соответствует минимальному напряжению начала пластической деформации, равной 0,5%.

1. Область применения

2. Определение соответствия

2.1. Единицы измерения

В настоящем стандарте используют единицы измерений международной системы СИ.

2.2. Округление

Если в настоящем стандарте не указано иное, то для определения соответствия установленным требованиям измеренные или рассчитанные значения должны быть округлены с точностью до ближайшего правого разряда в числах.

2.3. Соответствие настоящему стандарту

Для обеспечения соответствия требованиям настоящего стандарта следует применять систему менеджмента качества.

В договоре может быть указано, что ответственность за соблюдение всех требований настоящего стандарта возлагается на изготовителя. Потребитель имеет право проводить любые исследования, подтверждающие соблюдение изготовителем установленных требований, и забраковывать любой материал, не отвечающий этим требованиям.

3. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 1497-84 (ИСО 6892-84). Металлы. Методы испытаний на растяжение

ГОСТ 2999-75. Металлы и сплавы. Метод измерения твердости по Виккерсу

ГОСТ 3728-78. Трубы. Метод испытания на загиб

ГОСТ 6996-66 (ИСО 4136-89, ИСО 5173-81, ИСО 5177-81). Сварные соединения. Методы определения механических свойств

ГОСТ 7565-81 (ИСО 377-2-89). Чугун, сталь и сплавы. Метод отбора проб для определения химического состава

ГОСТ 8695-75. Трубы. Метод испытания на сплющивание

ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81). Металлы. Метод измерения твердости по Бринеллю

ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу

ГОСТ 9454-78. Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах

ГОСТ 10006-80 (ИСО 6892-84). Трубы металлические. Метод испытания на растяжение

ГОСТ ИСО 10124-2002. Трубы стальные напорные бесшовные и сварные (кроме труб, изготовленных дуговой сваркой под флюсом). Ультразвуковой метод контроля расслоений <1>

ГОСТ ИСО 10543-2002. Трубы стальные напорные бесшовные и сварные горячетянутые. Метод ультразвуковой толщинометрии <2>

<1> На территории Российской Федерации действует ГОСТ Р ИСО 10124-99 «Трубы стальные напорные бесшовные и сварные (кроме труб, изготовленных дуговой сваркой под флюсом). Ультразвуковой метод контроля расслоений».

<2> На территории Российской Федерации действует ГОСТ Р ИСО 10543-99 «Трубы стальные напорные бесшовные и сварные горячетянутые. Метод ультразвуковой толщинометрии».

ГОСТ 10692-80. Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение

ГОСТ 12354-81. Стали легированные и высоколегированные. Методы определения молибдена

ГОСТ 12359-99 (ИСО 4945-77). Стали углеродистые, легированные и высоколегированные. Методы определения азота

ГОСТ 12360-82. Стали легированные и высоколегированные. Методы определения бора

ГОСТ 12361-2002. Стали легированные и высоколегированные. Методы определения ниобия

ГОСТ 17745-90. Стали и сплавы. Методы определения газов

ГОСТ 18895-97. Сталь. Методы фотоэлектрического спектрального анализа

ГОСТ 22536.0-87. Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа

ГОСТ 22536.1-88. Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита

ГОСТ 22536.2-87. Сталь углеродистая и чугун нелегированный. Методы определения серы

ГОСТ 22536.3-88. Сталь углеродистая и чугун нелегированный. Методы определения фосфора

ГОСТ 22536.4-88. Сталь углеродистая и чугун нелегированный. Методы определения кремния

ГОСТ 22536.5-87 (ИСО 629-82). Сталь углеродистая и чугун нелегированный. Методы определения марганца

ГОСТ 22536.7-88. Сталь углеродистая и чугун нелегированный. Методы определения хрома

ГОСТ 22536.8-87. Сталь углеродистая и чугун нелегированный. Методы определения меди

ГОСТ 22536.9-88. Сталь углеродистая и чугун нелегированный. Методы определения никеля

ГОСТ 22536.10-88. Сталь углеродистая и чугун нелегированный. Методы определения алюминия

ГОСТ 22536.11-87. Сталь углеродистая и чугун нелегированный. Методы определения титана

ГОСТ 22536.12-88. Сталь углеродистая и чугун нелегированный. Методы определения ванадия

ГОСТ 28473-90. Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа

ГОСТ 31458-2012. Трубы стальные и изделия из труб. Документы о приемочном контроле.

Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

4. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

4.1. Бесшовная труба; БТ: труба без сварного шва, полученная по технологии формообразования в горячем состоянии, после которого может быть проведена холодная прокатка или отделка в холодном состоянии для получения нужной формы, размеров и свойств.

4.2. Состояние после прокатки: состояние труб при поставке без использования какого-либо специального вида прокатки и/или термообработки.

4.3 Класс прочности трубы: значение уровня прочности трубы.

4.4. Дефект: несовершенство размера или плотность залегающих несовершенств, выходящие за критерии приемки, установленные настоящим стандартом.

4.5. Закалка и отпуск: термообработка, заключающаяся в закалочном упрочнении с последующим отпуском.

4.6. Изготовитель: фирма, компания или корпорация, отвечающая за изготовление и маркировку продукции в соответствии с требованиями настоящего стандарта.

Примечание. Изготовителем может быть трубный завод или обрабатывающее предприятие.

4.7. Калибровка прибора: настройка прибора для проведения неразрушающего контроля по арбитражному эталонному значению.

4.8. Контроль: измерение, исследование, испытание, взвешивание или контроль эталоном одной или нескольких характеристик изделия и сравнение полученных результатов с установленными требованиями для определения соответствия.

4.9. Контролируемая партия: заданное количество труб одного наружного диаметра и одной толщины стенки, изготовленных по одному производственному процессу и в одинаковых производственных условиях.

4.10. Неразрушающий контроль: контроль труб для выявления несовершенств при помощи рентгенографии, ультразвуковой дефектоскопии или иного метода, указанного в настоящем стандарте, который не приводит к изменению, нагружению или разрушению материалов.

4.11. Несовершенство: несплошность или неоднородность стенки изделия или его поверхности, определяемые методами контроля по настоящему стандарту.

4.12. Обрабатывающее предприятие: фирма, компания или корпорация, которая эксплуатирует оборудование для термообработки или отделки труб, изготовленных трубным заводом.

4.13. Окончательная холодная обработка: холодная обработка (обычно холодное волочение) с остаточной деформацией более 1,5%.

Примечание. Именно величина остаточной деформации отличает эту операцию от холодного экспандирования или калибровки в холодном состоянии.

4.14. Подрез: канавка, проплавленная в основном металле у кромки лицевой поверхности сварного шва и не заполненная наплавленным металлом.

4.15 Показание: данные, полученные при неразрушающем контроле.

4.16. Потребитель: сторона, ответственная как за формулирование требований в заказе на поставку, так и за платеж по этому заказу.

4.17. По согласованию: должно быть согласовано изготовителем и потребителем и указано в заказе на поставку.

4.18. Прихваточный шов: прерывистый или непрерывный сварной шов, используемый для выравнивания примыкающих кромок до момента выполнения окончательного сварного шва.

4.19. Прокатка с нормализацией: прокатка, при которой окончательную деформацию проводят в определенном интервале температур, что позволяет достичь такого же состояния материала, как после нормализации, причем заданные механические свойства должны сохраняться даже после последующей нормализации.

4.20. Промежуточный класс прочности: класс прочности между классами прочности, указанными в настоящем стандарте.

4.21. Расслоение: внутреннее расслоение в металле, которое создает слои, обычно параллельные поверхности трубы.

4.22 Сварная труба: труба КОС, КОСС, КОСП, ВЧС, ДСФ, ДСФС или ДСФП.

4.23. Труба КОС: труба с одним или двумя продольными швами или одним спиральным швом, изготовленная сочетанием дуговой сварки металлическим электродом в среде защитного газа и дуговой сварки под флюсом, причем наплавленный валик шва дуговой сварки металлическим электродом в среде защитного газа не удаляется полностью проходами сварки под флюсом.

4.24. Труба КОСС: труба с одним спиральным швом, изготовленная сочетанием дуговой сварки металлическим электродом в среде защитного газа и дуговой сварки под флюсом, причем наплавленный валик шва дуговой сварки металлическим электродом в среде защитного газа не удаляется полностью проходами сварки под флюсом.

4.25. Труба КОСП: труба с одним или двумя продольными швами, изготовленная сочетанием дуговой сварки металлическим электродом в среде защитного газа и дуговой сварки под флюсом, причем наплавленный валик шва дуговой сварки металлическим электродом в среде защитного газа не удаляется полностью проходами сварки под флюсом.

4.26. Труба ВЧС: труба, изготовленная методом сварки током частотой 70 кГц и более.

4.27. Труба ДСФ: труба с одним или двумя продольными швами или одним спиральным швом, изготовленная методом электродуговой сварки под флюсом.

4.28. Труба ДСФС: труба с одним спиральным швом, изготовленная методом электродуговой сварки под флюсом.

4.29. Труба ДСФП: труба с одним или двумя продольными швами, изготовленная методом электродуговой сварки под флюсом.

4.30. Составная труба (труба с кольцевым швом): два отрезка трубы, соединенные или сваренные вместе изготовителем.

4.31. Состояние поставки: изготовление труб с соответствующей термообработкой.

4.32. Стыковой шов соединения рулонного или листового проката: сварной шов, соединяющий кромки рулонного или листового проката.

4.33. Тело трубы: у бесшовных труб — вся труба; у сварных труб — вся труба, за исключением сварных швов и зоны термического влияния.

4.34. Термомеханическое формообразование: процедура формообразования труб в горячем состоянии, при которой окончательная деформация выполняется в определенном интервале температур, что позволяет получить материал с определенными свойствами, которые невозможно обеспечить или воспроизвести только за счет термообработки; после такой деформации проводят охлаждение, иногда на более высокой скорости, с последующим отпуском или без отпуска, включая самоотпуск.

Примечание. Последующая термообработка при температуре выше 580 °C может понизить значения прочностных характеристик.

4.35. Термомеханическая прокатка: процедура горячей прокатки рулонного или листового проката, при которой окончательная деформация выполняется в определенном интервале температур, что позволяет получить материал с определенными свойствами, которые невозможно обеспечить или воспроизвести только за счет термообработки; после такой деформации проводят охлаждение, иногда на более высокой скорости, с последующим отпуском или без отпуска, включая самоотпуск.

Примечание. Последующая термообработка при температуре выше 580 °C может понизить значения прочностных характеристик.

4.36. Трубный завод: фирма, компания или корпорация, которая эксплуатирует оборудование для изготовления труб.

4.37. Условия эксплуатации: условия применения, указанные потребителем в заказе на поставку.

4.38. Формоизменение с нормализацией: процедура формоизменения, при которой окончательную деформацию проводят в определенном интервале температур, что позволяет достичь такого же состояния материала, как после нормализации, причем заданные механические свойства должны сохраняться даже после последующей нормализации.

4.39. Химический состав продукции: химический состав материала трубы, рулонного или листового проката.

4.40. Холодноэкспандированная труба: труба, наружный диаметр которой был увеличен по всей длине при рабочей температуре стана путем приложения внутреннего гидростатического давления в закрытых штампах или при помощи механического устройства для внутреннего экспандирования.

4.41. Холоднодеформированная труба: труба, наружный диаметр которой был окончательно увеличен или уменьшен на части ее длины или по всей длине при рабочей температуре стана после формоизменения.

4.42. Холодное формообразование: процедура формообразования рулонного или листового проката в трубу без нагрева.

4.43. Шов КОС: продольный или спиральный шов, полученный сочетанием дуговой сварки металлическим электродом в среде защитного газа и дуговой сварки под флюсом (причем наплавленный валик шва дуговой сварки металлическим электродом в среде защитного газа не удаляется полностью проходами сварки под флюсом).

4.44 Шов ВЧС: продольный шов, полученный методом электросварки.

4.45. Шов ДСФ: продольный или спиральный шов, полученный методом электродуговой сварки под флюсом.

4.46. Электросварка: способ получения сварного шва путем контактной электросварки сопротивлением, при которой свариваемые кромки механически прижимают друг к другу, а тепло для сварки выделяется вследствие сопротивления приложенному или наведенному электрическому току.

4.47. Электродуговая сварка металлическим электродом в среде защитного газа: технология сварки, при которой плавление и соединение металлов проводится за счет их нагрева электрической дугой или дугами между расходной электродной проволокой и заготовкой, при этом дуга и расплавленный металл защищаются подаваемым извне газом или газовой смесью.

4.48. Электродуговая сварка под флюсом: технология сварки, при которой плавление и соединение металлов происходит за счет их нагрева электрической дугой или дугами между расходуемым металлическим электродом или электродами без покрытия и заготовкой, при этом дуга и расплавленный металл защищаются слоем гранулообразного флюса.

5. Обозначения и сокращения

5.1. Обозначения

\delta — относительное удлинение после разрыва, округленное до целого числа, %;

A_{gb} — размер оправки для испытания на направленный загиб;

A_{L} — площадь внутреннего поперечного сечения трубы, мм2;

A_{P} — площадь поперечного сечения стенки трубы, мм2;

A_{R} — площадь поперечного сечения торцевого прижима, мм2;

B — расстояние между плитами гибочного пресса или опорами при испытании на направленный загиб;

C_{\text{экв}} — углеродный эквивалент;

\text{Р}_{\text{ст}} — параметр стойкости против растрескивания;

d — расчетный внутренний диаметр трубы, мм;

D — наружный диаметр трубы, мм;

D_{a} — обозначенный изготовителем наружный диаметр после деформации, мм;

D_{b} — обозначенный изготовителем наружный диаметр до деформации, мм;

f — частота, Гц (цикл в секунду);

K_{V} — работа удара полноразмерного образца с V-образным надрезом (CVN);

L — длина трубы, м;

P — давление гидростатического испытания, МПа;

P_{R} — внутреннее давление на торцевой прижим, МПа;

r — радиус;

r_{a} — радиус оправки для испытания на направленный загиб;

r_{b} — радиус гибочного пресса для испытания на направленный загиб;

\sigma_{\text{в}} — предел прочности на растяжение;

\sigma_{\text{т}0,5} — предел текучести (суммарное удлинение 0,5%);

s_{r} — коэффициент деформации;

S — напряжение в окружном направлении для гидростатического испытания;

t — толщина стенки трубы, мм;

t_{min} — минимально допустимая толщина стенки трубы, мм;

V_{t} — поперечная скорость распространения ультразвука, м/с;

W — заданный наружный диаметр муфты;

\epsilon — деформация;

\lambda — длина волны;

\rho_{1} — масса на единицу длины трубы с гладкими концами.

5.2. Сокращения

В настоящем стандарте применены следующие сокращения:

ВЧС — сварка труб в процессе изготовления током высокой частоты;

ДСФП — дуговая сварка под флюсом в процессе изготовления труб с продольным швом;

ДСФС — дуговая сварка под флюсом в процессе изготовления труб со спиральным швом;

КОСП — комбинированный метод сварки в процессе изготовления труб с продольным швом;

КОСС — комбинированный метод сварки в процессе изготовления труб со спиральным швом;

УТП — уровень требований к продукции;

CTOD — раскрытие в вершине трещины;

CVN — V-образный надрез;

EDI — электронный обмен данными;

HAZ — зона термического влияния;

HB — твердость по Бринеллю;

HIC — водородное растрескивание;

HRC — твердость по шкале C Роквелла;

HV — твердость по Виккерсу;

IQI — эталон качества изображения;

SSC — сульфидное растрескивание под напряжением;

SWC — ступенчатое растрескивание;

T2, T3 — тип рентгеновской пленки.

6. Классы прочности труб и состояние поставки

6.1. Классы прочности труб

6.1.1. Классы прочности труб уровня УТП1 должны соответствовать таблице 1. Обозначение класса прочности представляет собой сочетание букв и цифр. Класс прочности идентифицирует уровень прочности труб и связан с химическим составом стали.

Классы прочности труб и состояние поставки

6.1.2. Классы прочности труб уровня УТП2 должны соответствовать таблице 1. Обозначение класса прочности представляет собой сочетание букв и цифр. Класс прочности идентифицирует уровень прочности труб и связан с химическим составом стали. Класс прочности трубы дополнительно содержит буквы П, Н, Т или М, которые указывают на состояние поставки (таблица 3).

Примечание. Возможно использование труб УТП2 с особыми требованиями, приведенными в Приложении Д.

6.2. Состояние поставки

6.2.1. Если конкретное состояние поставки не указано в заказе на поставку, то состояние поставки труб УТП1 по каждой заказанной позиции должен выбирать изготовитель. Состояние поставки должно соответствовать требованиям таблиц 1 и 3.

6.2.2. В случае труб УТП2 состояние поставки должно соответствовать требованиям заказа на поставку по классу прочности.

7. Информация, которая должна быть предоставлена потребителем

7.1. Общая информация

Заказ на поставку должен содержать следующую информацию:

а) количество (например, общая масса или общая длина труб);

б) УТП (1 или 2);

в) тип трубы (таблица 2);

г) обозначение настоящего стандарта;

д) класс прочности трубы (6.1 или А.4.1.1, Приложение А);

е) наружный диаметр и толщину стенки (9.10.1.2);

ж) длину и тип длины (произвольная или приблизительная) (9.10.1.3, 9.10.3.3 и таблица 11);

и) подтверждение применимости отдельных приложений настоящего стандарта.

7.2. Дополнительная информация

В заказе на поставку должно быть указано, какие из следующих положений применяются к конкретной позиции заказа:

а) позиции, которые должны быть согласованы в обязательном порядке, если применимы:

1. промежуточные классы прочности [таблица 1, сноска 2)];

2. химический состав для труб стандартных и промежуточных классов прочности (9.2.1, 9.2.2);

3. химический состав для труб толщиной стенки t > 25,0 мм (9.2.3);

4. предельные углеродные эквиваленты для труб уровня УТП2 класса прочности КП 415 Н (таблица 5);

5. предельные углеродные эквиваленты для труб уровня УТП2 класса прочности КП 555 Т (таблица 5);

6. предельные углеродные эквиваленты для бесшовных труб уровня УТП2 толщиной стенки t > 20,0 мм [таблица 5, сноска 1)];

7. допуск на диаметр и овальность концов для бесшовных труб толщиной стенки t > 25,0 мм [таблица 9, сноска 2)];

б) позиции, которые применяются в приведенной формулировке, если не согласовано иное:

1. диапазон коэффициентов деформации для холодноэкспандированных труб (8.9.2);

2. уравнение для определения коэффициента деформации (8.9.3);

3. предельные значения для химического состава труб уровня УТП1 (таблица 4);

4. предельные значения для химического состава труб уровня УТП2 (таблица 5);

5. предельные отклонения длины труб произвольной длины [9.10.3.3, перечисление а)];

6. тип торцевой поверхности (9.11.3 или 9.11.4);

7. стандартные испытания на ударный изгиб с V-образным надрезом (CVN) (10.2.3.3, 10.2.4.3, Б.2.3.4.2 и Б.2.3.4.3, Приложение Б);

8. ремонт холодноэкспандированных труб (В.4.2, Приложение В);

в) позиции, которые применяются, если они согласованы:

1. состояние поставки (6.2 и таблица 1);

2. поставка бесшовных труб уровня УТП1 для класса прочности КП 245 в состоянии после закалки и отпуска (таблица 1);

3. поставка труб промежуточных классов прочности [таблица 2, сноска 1)];

4. поставка труб ДСФП с двумя швами [таблица 2, сноска 4)];

5. альтернатива заданной термообработке шва для труб уровня УТП1 (8.8.1);

6. поставка трубы ДСФС со стыковыми сварными швами рулонного или листового проката на концах труб (8.10.3);

7. температура испытаний на ударный изгиб образцов с V-образным надрезом (CVN) ниже 0 °C (9.8.2 и 9.8.3);

8. испытание на ударный изгиб образцов с V-образным надрезом (CVN) от тела трубы для сварных труб уровня УТП2 наружным диаметром D < 508 мм для определения площади вязкого разрушения (таблица 17);

9. испытание на ударный изгиб образцов с V-образным надрезом (CVN) продольного сварного шва труб ВЧС уровня УТП2 (9.8.3 и таблица 17);

10. специальная форма фаски (9.11.5);

11. удаление наружного валика сварного шва на концах труб ДСФ или КОС [9.12.2.2, перечисление д)];

12. данные о свариваемости или испытания (9.14);

13. тип документа с результатами контроля для труб уровня УТП1 (10.1.2.1);

14. информация об изготовлении труб уровня УТП1 (10.1.2.2);

15. альтернативный тип документа с результатами контроля для труб уровня УТП2 (10.1.3.1);

16. использование поперечных образцов для испытаний на растяжение бесшовных труб, не подвергшихся холодному экспандированию [таблица 19, сноска 3)];

17. применение испытания на растяжение (10.2.3.2);

18. применение контроля, альтернативного макрографическому (10.2.5.2);

19. определение твердости в процессе производства труб ВЧС (10.2.5.3);

20. использование минимально допустимой толщины стенки для определения давления гидростатического испытания (10.2.6.5);

21. специальный метод, который следует использовать для определения диаметра трубы (10.2.8.1);

22. использование измерения внутреннего диаметра для определения диаметра и овальности для неэкспандированных труб наружным диаметром D >= 219 мм [10.2.8.3 и таблица 9, сноска 3)];

23. специальный метод, который следует использовать для определения других размеров трубы (10.2.8.6);

24. дополнительная маркировка, указанная потребителем (11.1.2);

25. специальные поверхности или участки для маркировки труб [11.2.2, перечисление б) или в), и 11.2.6, перечисление б)];

26. клеймение труб тиснением или вибротравлением (11.2.3);

27. альтернативное расположение маркировки трубы (11.2.4);

28. альтернативное расположение маркировки длины трубы (11.2.6);

29. цветовая идентификация труб (11.2.7);

30. временное наружное покрытие (12.2);

31. специальное покрытие (12.3);

32. внутреннее покрытие (12.4);

33. протоколы неразрушающего контроля [раздел 13, перечисление ж)];

34. аттестация процесса изготовления труб — в этом случае должно применяться Приложение Г;

35. неразрушающий контроль бесшовных труб уровня УТП1 (Д.3.1.2, Приложение Д);

36. ультразвуковой контроль сварных труб для выявления несовершенств типа расслоений на концах труб (Д.3.2.3, Приложение Д);

37. ультразвуковой контроль бесшовных труб для выявления несовершенств типа расслоений на концах труб (Д.3.3.2, Приложение Д);

38. рентгеноскопический контроль сварных швов ДСФ или стыковых швов рулонного или листового проката (таблица Д.1, Приложение Д);

40. ультразвуковой контроль труб ВЧС, ДСФ или КОС для выявления несовершенств типа расслоений в теле трубы (Д.8, Приложение Д);
41. ультразвуковой контроль для выявления несовершенств типа расслоений вдоль кромок рулонного или листового проката или в сварном шве труб ВЧС, ДСФ или КОС (Д.9, Приложение Д);
42. трубы уровня УТП2 для эксплуатации в кислой среде (Приложение А);
43. ультразвуковой контроль рулонного и листового проката для выявления расслоений или механических повреждений (А.3.3.2.4, Приложение А);
44. поставка и ультразвуковой контроль спирально-шовных сварных труб со стыковыми швами рулонного или листового проката (А.3.3.2.5, Приложение А);
45. любые другие дополнительные или более строгие требования.

8. Изготовление

8.1. Процесс изготовления

Трубы, поставляемые по настоящему стандарту, должны изготовляться в соответствии с требованиями и ограничениями, указанными в таблицах 2 и 3.

Соответствие классов прочности труб типам труб

Способы изготовления, допустимые для труб уровня УТП2

8.2. Процессы, требующие уточнения

Конечные операции обработки, используемые при производстве труб, влияющие на соответствие требованиям, устанавливаемым настоящим стандартом (за исключением химического состава и размеров), требуют уточнения.

Уточнения требуют следующие процессы:

а) для бесшовных труб: режим окончательного нагрева, деформация в горячем состоянии, редуцирование с натяжением или, при применении, окончательная холодная обработка;

б) для термообработанных бесшовных труб: термообработка;

в) для электросварных труб: процесс изменения размеров и шовная сварка; при использовании, термообработка шва;

г) для термообработанных электросварных труб: шовная сварка и термообработка всего тела трубы.

8.3. Исходный материал

8.3.1. Заготовки, рулонный или листовой прокат, используемые в качестве исходного материала для производства труб, должны быть изготовлены из стали, полученной кислородно-конвертерным процессом или электросталеплавильным процессом, или мартеновским процессом с обработкой в установке типа печь-ковш.

8.3.2. Для труб уровня УТП2 сталь должна быть раскислена и произведена по технологии, обеспечивающей получение мелкого зерна.

8.3.3. На рулонном или листовом прокате труб уровня УТП2, используемых для производства, не должно быть ремонтных сварных швов.

8.3.4. Ширина рулонного или листового проката спирально-шовных труб, используемых для производства, не должна быть менее 0,8 и более 3,0-кратного наружного диаметра трубы.

8.3.5. Любые смазочно-охлаждающие вещества, которые загрязняют зону разделки шва или прилегающие участки, должны быть удалены до выполнения продольных сварных швов на трубах ДСФП или КОСП или спиральных сварных швов на трубах ДСФС или КОСС.

8.4. Прихваточные сварные швы

8.4.1 Прихваточные сварные швы должны быть выполнены с использованием следующих способов сварки:

а) полуавтоматической электродуговой сварки под флюсом;

б) электродуговой сварки металлическим электродом в среде защитного газа;

г) электродуговой сварки покрытым металлическим электродом с низким содержанием водорода.

8.4.2 Прихваточные сварные швы должны быть:

а) расплавлены и слиты с конечным сварным швом;

б) удалены механической обработкой;

в) обработаны в соответствии с В.2 (Приложение В).

8.5. Сварные швы на трубах КОС

При сварке труб КОС первый валик должен быть непрерывным и должен быть выполнен методом электродуговой сварки металлическим электродом в среде защитного газа, после чего сварка ведется методом электродуговой сварки под флюсом, причем должен быть сделан хотя бы один валик на внутренней поверхности трубы и хотя бы один валик на наружной поверхности трубы; при этом валик, выполненный электродуговой сваркой металлическим электродом в среде защитного газа, не удаляется полностью при электродуговой сварке под флюсом.

8.6. Сварные швы на трубах ДСФ

При сварке труб ДСФ электродуговой сваркой под флюсом хотя бы один валик должен быть выполнен на внутренней поверхности трубы и хотя бы один валик на наружной поверхности трубы.

8.7. Сварные швы на трубах с двумя швами

На трубах с двумя швами сварные швы должны отстоять примерно на 180° друг от друга.

8.8. Термообработка сварных швов труб ВЧС

8.8.1 Трубы ВЧС уровня УТП1

У труб классов прочности выше КП 290 сварной шов и зона термического влияния должны быть подвергнуты нормализации, за исключением случая, когда по согласованию она заменяется альтернативной термообработкой. В случае такой замены изготовитель должен продемонстрировать эффективность выбранного метода по согласованной процедуре подтверждения. Такая процедура должна включать, как минимум, определение твердости, оценку микроструктуры или механические испытания. У классов прочности КП 290 или ниже сварной шов подвергается аналогичной термообработке или такой обработке, которая обеспечивает отсутствие неотпущенного мартенсита.

8.8.2 Трубы ВЧС уровня УТП2

Сварной шов и зона термического влияния труб всех классов прочности должны быть подвергнуты нормализации.

8.9. Холодная деформация и холодное экспандирование

8.9.1. Коэффициент деформации для холоднодеформированных труб не должен превышать 0,015, кроме случаев, когда трубы подвергаются в последующем нормализации или закалке и отпуску.

8.9.2. По согласованию коэффициент деформации s_{r} для холодноэкспандированных труб должен быть не менее 0,003 и не более 0,015.

8.9.3 Если не согласовано иное, коэффициент деформации s_{r} следует рассчитывать по следующей формуле

D_{b} — обозначенный изготовителем наружный диаметр до деформации, мм;

|D_{a} - D_{b}| — абсолютная разность наружных диаметров, мм.

8.10. Стыковые сварные швы рулонного или листового проката

8.10.1. На готовой трубе с продольным швом не допускают стыковые сварные швы рулонного или листового проката.

8.10.2. На готовых спирально-шовных трубах допускают стыковку соединительных сварных швов рулонного или листового проката и спиральных сварных швов на расстоянии не менее чем 300 мм от торцов трубы.

8.10.3. По согласованию на концах спирально-шовных труб допускают стыковые сварные швы рулонного или листового проката при условии разделения по окружности не менее чем на 150 мм стыковых сварных швов рулонного или листового проката и спирального шва на соответствующих концах труб.

8.10.4 Стыковые сварные швы рулонного или листового проката на готовых спирально-шовных трубах должны быть:

а) выполнены электродуговой сваркой под флюсом или сочетанием электродуговой сварки под флюсом и электродуговой сварки металлическим электродом в среде защитного газа;

б) проконтролированы по тем же критериям приемки, которые установлены для спиральных сварных швов.

8.11. Составные трубы

8.12. Термообработка

Термообработку проводят в соответствии с документированными процедурами изготовителя.

8.13. Прослеживаемость

Изготовитель должен разработать и следовать документированным процедурам для сохранения данных плавки и контролируемой партии каждой трубы. Такие процедуры должны предусматривать способы прослеживания любой отдельной трубы до соответствующей контролируемой партии и результатов химического анализа и механических испытаний.

9. Критерии приемки

9.1. Общие положения

9.1.2. Трубы класса прочности КП 415 и выше следует использовать для замены труб, заказанных как трубы класса прочности КП 360 или ниже, только по согласованию с потребителем.

9.2. Химический состав

9.2.1. Химический состав труб стандартных классов прочности уровня УТП1 толщиной стенки t <= 25,0 мм должен соответствовать требованиям таблицы 4, химический состав промежуточных классов прочности должен быть согласован, но при этом он не должен противоречить требованиям таблицы 4.

9.2.2. Химический состав труб стандартных классов прочности уровня УТП2 толщиной стенки t <= 25,0 мм должен соответствовать требованиям таблицы 5, химический состав промежуточных классов прочности должен быть согласован, но при этом он не должен противоречить требованиям таблицы 5.

Таблица 5

9.2.3. Для труб толщиной стенки t > 25,0 мм химический состав может быть выбран по таблицам 4 или 5. В противном случае химический состав должен быть согласован.

9.2.4. Для труб уровня УТП1, массовая доля углерода в которых по результатам анализа продукции не более 0,12%, параметр стойкости против растрескивания не должен превышать 0,25%, его рассчитывают по следующей формуле

\text{Р}_{\text{ст}} = \text{С } + \frac{Si}{30} + \frac{Mn}{20} + \frac{Cu}{20} + \frac{Ni}{60} + \frac{Cr}{20} + \frac{Mo}{15} + \frac{V}{10} + 5B , (2)

где символы химических элементов обозначают массовую долю в процентах (таблица 4).

Если по результатам анализа плавки массовая доля бора менее 0,0005%, то анализ продукции может не включать определение бора, и для расчета \text{Р}_{\text{ст}} массовую долю бора можно считать равной нулю.

9.2.5. Для труб уровня УТП1, массовая доля углерода в которых по результатам анализа продукции более 0,12%, углеродный эквивалент не должен превышать 0,43%, его рассчитывают по следующей формуле

где символы химических элементов обозначают массовую долю в процентах (таблица 5).

9.3. Механические характеристики

9.3.1. Механические характеристики при растяжении труб уровня УТП1 должны соответствовать требованиям таблицы 6.

Таблица 6

9.3.2. Механические характеристики при растяжении труб уровня УТП2 должны соответствовать требованиям таблицы 7.

Требования к механическим характеристикам труб уровня УТП2 при испытаниях на растяжение

9.4. Гидростатическое испытание

Труба должна выдерживать гидростатическое испытание без утечки через сварной шов или тело трубы.

9.5. Испытание на загиб

Ни на одной части образца для испытаний не должно появиться трещин, сварной шов не должен раскрываться.

9.6. Испытание на сплющивание

При испытании на сплющивание используют следующие критерии приемки:

а) трубы ВЧС класса прочности от КП 210 наружным диаметром D < 325 мм:

1. для труб класса прочности от КП 415 толщиной стенки t >= 12,7 мм сварной шов не должен раскрываться, пока расстояние между плитами пресса не станет менее 66% исходного наружного диаметра. Для всех других сочетаний классов прочности трубы и толщины стенки сварной шов не должен раскрываться, пока расстояние между плитами пресса не станет менее 50% исходного наружного диаметра;

2. для труб с отношением D/t > 10 не должно быть трещин или разрывов, кроме как на сварном шве, пока расстояние между плитами пресса не станет менее 33% исходного наружного диаметра;

б) трубы ВЧС класса прочности КП 175:

1. сварной шов не должен раскрываться, пока расстояние между плитами пресса не станет менее 75% исходного наружного диаметра;

2. не должно быть никаких трещин или разрывов, кроме как на сварном шве, пока расстояние между плитами пресса не станет менее 60% исходного наружного диаметра.

Примечание. С каждой стороны линии плавления сварной шов должен заходить на расстояние 6,4 мм у труб наружным диаметром D < 60 мм и на 13 мм у труб наружным диаметром D >= 60 мм.

9.7. Испытание на направленный загиб

9.7.1 За исключением предусмотренного в 9.7.2, испытуемые образцы не должны:

а) разрушаться полностью;

б) обнаруживать трещины или разрывы в металле сварного шва длиной более 3,2 мм, независимо от глубины;

в) обнаруживать трещины или разрывы в основном металле, зоне термического влияния или линии проплавления длиной более 3,2 мм или глубиной более 12,5% толщины стенки.

9.7.2. Трещины, возникающие в ходе испытания на кромках образца для испытаний, не являются основанием для отбраковки при условии, что их длина не превышает 6,4 мм.

9.8. Испытания на ударный изгиб образцов с V-образным надрезом (CVN)

9.8.1 Общие положения

9.8.1.1. Если используют образцы меньшего размера, требуемые минимальные средние значения работы удара (для комплекта из трех образцов) должны соответствовать значениям, установленным для образцов полного размера, умноженным на отношение заданной ширины образца меньшего размера к заданной ширине образца полного размера; полученные таким образом значения округляют с точностью до одного джоуля.

9.8.1.2. Отдельные результаты испытаний для любого образца должны быть более или равными 75% требуемых минимальных средних значений работы удара (для комплекта из трех образцов).

9.8.1.3. Допускается проведение испытаний при значениях температуры ниже заданной температуры испытания, если применяемые требования к работе удара и площади вязкого разрушения выполняются при более низких температурах.

9.8.2 Испытания тела трубы

Минимальные средние значения работы удара (для комплекта из трех образцов) по результатам каждого испытания тела трубы должны соответствовать требованиям таблицы 8, основанным на испытании образцов полного размера при температуре 0 °C или, если согласовано, при более низкой температуре испытаний.

Примечание. Значения работы удара, указанные в таблице 8, обеспечивают достаточную стойкость к началу разрушения для большинства конструкций трубопроводов.

9.8.3 Испытания сварных швов труб и зоны термического влияния

Минимальное среднее значение работы удара (для комплекта из трех образцов) для сварного шва и зоны термического влияния каждой трубы по результатам испытания полноразмерных образцов при температуре 0 °C или, если согласовано, при более низкой температуре испытаний, должно соответствовать 27 Дж для классов прочности до КП 555 включительно.

Примечание. Зона термического влияния (HAZ) продольного сварного шва на трубах ВЧС обычно слишком узкая и не позволяет точно взять пробу для изготовления образцов для испытаний на ударный изгиб с V-образным надрезом. Требование провести испытание зоны термического влияния (HAZ) сварного шва на ударный изгиб с V-образным надрезом относится только к трубам ДСФП/ДСФС и КОСП/КОСС.

9.9. Состояние поверхности, несовершенства и дефекты

9.9.1 Общие положения

9.9.1.1 Все трубы в готовом состоянии не должны иметь дефектов.

9.9.1.2 Все трубы не должны иметь трещин, выпотов и утечек.

9.9.1.3. Критерии приемки для несовершенств, выявленных неразрушающим контролем, должны соответствовать требованиям Приложения Д.

9.9.2 Подрезы

Подрезы на трубах ДСФ и КОС, выявляемые при визуальном контроле, должны быть изучены, классифицированы и обработаны следующим образом:

а) подрезы глубиной менее 0,4 мм включительно допускают независимо от длины и следует обрабатывать, как указано в В.1 (Приложение В);

б) подрезы глубиной более 0,4, но менее 0,8 мм включительно допустимы при условии, что:

1. длина отдельных подрезов менее 0,5t,

2. глубина отдельных подрезов менее 0,1t,

3. на любом отрезке сварного шва длиной 300 мм не более двух таких подрезов,

4. все такие подрезы обработаны в соответствии с требованиями В.2 (Приложение В);

в) подрезы, параметры которых выходят за верхний предел, указанный в перечислении б), должны быть классифицированы как дефекты и обработаны в соответствии с требованиями В.3 (Приложение В).

9.9.3 Поджоги от дуги

9.9.3.1 Поджоги должны классифицироваться как дефекты.

Примечания

1. Поджоги представляют собой локализованные точки плавления поверхности, возникающие вследствие образования дуги между электродом или землей и поверхностью трубы.

2. Следы контактов на трубах ВЧС, выглядящие как прерывистые метки вдоль линии плавления, которые возникают вследствие электрического контакта между электродами, подающими сварочный ток, и поверхностью трубы, рассматривают в соответствии с 9.9.7.

9.9.3.2. Поджоги следует обрабатывать в соответствии с требованиями В.2, В.3, перечисление б) или в) (Приложение В), за исключением случаев, когда их можно удалить зачисткой или механической обработкой при условии, что образующуюся вследствие этого полость тщательно зачищают и проверяют на полноту удаления поврежденного материала путем травления 10%-ным раствором персульфата аммония или использования 5%-ного раствора ниталя.

9.9.4 Расслоения

Выходящие на торец или скос торца трубы расслоения или включения, длина которых по окружности, определяемая визуальным контролем, более 6,4 мм, следует классифицировать как дефекты. Трубы с такими дефектами должны быть забракованы или подрезаны, пока на концах трубы не останется следов таких расслоений или включений.

9.9.5 Геометрические отклонения

9.9.5.1. Геометрические отклонения от правильной цилиндрической формы трубы, кроме вмятин (такие как плоские впадины и выступы), которые возникают в процессе формообразования трубы или при выполнении технологических операций с глубиной более 3,2 мм, если измерять их как расстояние между крайней точкой отклонения и линией продления нормального контура трубы, следует считать дефектами и обрабатывать в соответствии с требованиями В.3, перечисление б) или в) (Приложение В).

9.9.5.2. Длина вмятин в любом направлении должна быть не более 0,5D, а глубина, если измерять ее как расстояние между крайней точкой отклонения и линией продления нормального контура трубы, не должна превышать 3,2 мм.

Вмятины, параметры которых превышают установленные значения, следует считать дефектами и обрабатывать в соответствии с требованиями В.3, перечисление б) или в) (Приложение В).

9.9.6 Участки повышенной твердости

Участки повышенной твердости размером более 50 мм в любом направлении следует классифицировать как дефекты, если их твердость превышает 35 HRC, 345 HV10 или 327 HBW по отдельным отпечаткам. Трубы с такими дефектами следует обрабатывать в соответствии с требованиями В.3, перечисление б) или в) (Приложение В).

9.9.7 Другие несовершенства поверхности

Другие несовершенства поверхности, обнаруженные при визуальном контроле, должны быть изучены, классифицированы и обработаны следующим образом:

а) несовершенства глубиной менее 0,125t, которые не уменьшают толщину стенки ниже минимально допустимого значения, должны быть классифицированы как допустимые несовершенства и обработаны в соответствии с требованиями В.1 (Приложение В);

б) несовершенства глубиной более 0,125t, которые не уменьшают толщину стенки ниже минимально допустимого значения, должны быть классифицированы как дефекты и зачищены в соответствии с требованиями В.2 (Приложение В) или должны быть обработаны в соответствии с требованиями В.3 (Приложение В);

в) несовершенства, которые уменьшают толщину стенки ниже минимально допустимого значения, должны быть классифицированы как дефекты и обработаны в соответствии с требованиями В.3 (Приложение В).

Примечание. Под несовершенствами, которые уменьшают толщину стенки ниже минимально допустимого значения, подразумевают несовершенства, толщина стенки под которыми менее минимально допустимой толщины стенки.

9.10. Размеры, масса и допуски

9.10.1 Размеры

9.10.1.1. Трубы следует поставлять размерами, указанными в заказе на поставку, с учетом допустимых отклонений.

9.10.1.2. Наружный диаметр и толщина стенки должны быть в соответствии с Приложением Е.

9.10.1.3. Трубы следует поставлять произвольной или приблизительной длины, как указано в заказе на поставку.

9.10.2 Масса на единицу длины

\rho_{1} = t(D - t)0,02466 , (4)

где t — толщина стенки, указанная в заказе, мм;

D — наружный диаметр, указанный в заказе, мм.

Примечание. Номинальная масса трубы представляет собой произведение ее длины на массу единицы длины.

9.10.3 Допуски на диаметр, толщину стенки, длину и прямолинейность

9.10.3.1. За исключением предусмотренного в В.2.3 (Приложение В), допуски на диаметр и овальность должны соответствовать требованиям таблицы 9.

Допуски на диаметр и овальность

9.10.3.2. Допуск на толщину стенки должен соответствовать требованиям таблицы 10.

Допуск на толщину стенки

9.10.3.3 Допуск на длину должен отвечать следующим требованиям:

9.10.3.4 Отклонение от прямолинейности должно соответствовать следующим требованиям:

а) общее отклонение от прямолинейности всей длины трубы должно быть менее или равно 0,2% длины трубы, как показано на рисунке 1;

б) любое отклонение от прямолинейности на участке длиной 1000 мм от каждого конца трубы должно быть менее или равно 4,0 мм, как показано на рисунке 2.

Рисунок 1. Измерение прямолинейности всей длины трубы

1 — линейка; 2 — труба

Рисунок 2. Измерение концевой прямолинейности

9.11. Отделка концов труб

9.11.1 На концах труб не должно быть заусенцев.

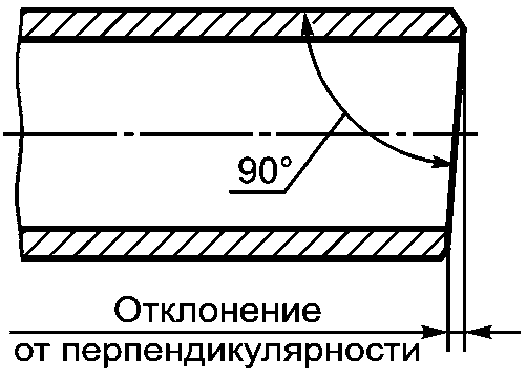

9.11.2. Неперпендикулярность, измеряемая, как показано на рисунке 3, должна быть не более 1,6 мм.

Рисунок 3. Неперпендикулярность

9.11.3. Если не согласовано иное, торцы труб толщиной стенки t <= 3,2 мм должны быть подрезаны перпендикулярно.

9.11.4. Если не согласовано иное, на торцах труб толщиной стенки t > 3,2 мм должны быть выполнены фаски под сварку. За исключением случаев, предусмотренных 9.11.5, угол фаски, измеряемый от линии, проведенной перпендикулярно к оси трубы, должен быть равным 30° с допуском +5°/0°, а ширина торцевого кольца (притупления) фаски должна быть равной 1,6 мм с допуском +/- 0,8 мм.

9.11.5. По согласованию допускается поставлять трубы с фаской иной формы.

9.11.6. Если проводят механическую обработку внутренней поверхности трубы, то угол внутренней фаски, измеренный относительно продольной оси трубы, не должен превышать следующие значения:

а) для бесшовных труб — значения, указанного в таблице 12;

Таблица 12

9.12. Допуски для сварных швов

9.12.1 Радиальное смещение кромок рулонного или листового проката

Для труб ВЧС радиальное смещение кромок рулонного или листового проката (рисунок 4 а) не должно приводить к тому, что остаточная толщина стенки в сварном шве окажется менее минимально допустимой толщины стенки.

Для труб ДСФ и КОС радиальное смещение кромок рулонного или листового проката (рисунок 4 б или рисунок 4 в, в зависимости от того, какой из них применим) не должно превышать допустимого значения, указанного в таблице 13.

Таблица 13

рулонного или листового проката для труб ДСФ и КОС

9.12.2 Высота грата или валика/усиления сварного шва

9.12.2.1 Для труб ВЧС применяют следующие требования:

а) наружный грат должен быть удален практически заподлицо;

б) внутренний грат не должен выступать за контур трубы более чем на 1,5 мм;

в) толщина стенки в месте удаления грата не должна быть менее минимально допустимой толщины стенки;

г) глубина утонения, образующегося в результате удаления внутреннего грата, не должна превышать значений, указанных в таблице 14.

Максимально допустимая глубина утонения на трубах ВЧС

9.12.2.2 Для труб ДСФ и КОС применяют следующие требования:

а) выпуклые поверхности внутреннего и наружного валиков сварного шва, кроме зоны удаления, не должны находиться ниже прилежащей поверхности трубы;

б) переход между валиками сварного шва и прилежащей поверхностью трубы должен быть плавным;

в) внутренний валик сварного шва на расстоянии не менее 100 мм от каждого торца трубы должен быть удален настолько, чтобы он не выступал над прилежащей поверхностью трубы более чем на 0,5 мм. На остальной части трубы возвышение внутреннего валика сварного шва над прилежащей поверхностью трубы не должно превышать соответствующих значений, указанных в таблице 15;

г) возвышение наружного валика сварного шва над прилежащей поверхностью трубы не должно превышать соответствующих значений, указанных в таблице 15;

д) по согласованию наружный валик сварного шва на расстоянии не менее 150 мм от каждого торца трубы может быть удален настолько, чтобы он не выступал над прилежащей поверхностью трубы более чем на 0,5 мм.

Максимально допустимая высота валика сварного

9.12.3 Смещение валиков сварных швов на трубах ДСФ и КОС

Смещение валиков сварных швов на трубах ДСФ (рисунок 4 г) и КОС (рисунок 4 д) не является основанием для отбраковки, если было обеспечено полное проплавление и полное сплавление, что должно быть подтверждено результатами неразрушающего контроля (НК). Смещение валиков сварного шва не должно превышать 3 мм у труб толщиной стенки t <= 20 мм или 4 мм — у труб толщиной стенки t > 20 мм.

9.13. Допуск на массу

9.13.1. За исключением предусмотренного в 9.13.2, масса каждой отдельной трубы не должна отличаться от своей номинальной массы, рассчитанной путем умножения ее длины на массу единицы длины (9.10.2), более чем на:

а) плюс 10,0% или минус 5,0% — для труб класса прочности КП 175;

б) плюс 10,0% или минус 3,5% — для труб всех других классов прочности.

9.13.2. Если в заказе на поставку указано меньшее минусовое отклонение толщины стенки, чем соответствующее отклонение, указанное в таблице 10, плюсовое отклонение массы должно быть увеличено на процент, эквивалентный соответствующему процентному уменьшению минусового отклонения толщины стенки.

9.13.3. Для каждой позиции заказа общей массой 18 т или более масса позиции заказа не должна отклоняться от своей номинальной массы, рассчитанной путем умножения общей длины труб в позиции заказа на массу единицы длины (9.10.2), более чем на:

а) минус 3,5% — для труб класса прочности КП 175;

б) минус 1,75% — для труб всех других классов прочности.

9.14. Свариваемость металла труб

По согласованию изготовитель должен представить данные о свариваемости для соответствующего типа стали.

Требования к химическому составу сталей и, в частности, предельные значения \text{Р}_{\text{ст}} и C_{\text{экв}} (таблица 5 или таблица А.1, Приложение А) были выбраны так, чтобы облегчить свариваемость материала.

Примечание. Однако необходимо учесть то, что поведение сталей во время сварки и после нее зависит не только от химического состава стали, но также и от использованных расходных материалов, условий разделки шва и выполнения самой сварки.

10. Контроль

10.1. Виды контроля и документы, оформляемые по результатам контроля

10.1.1 Общие положения

10.1.1.1. Соответствие требованиям заказа на поставку должно быть проверено специальным контролем в соответствии с ГОСТ 31458.

10.1.1.2. Документы, оформляемые по результатам контроля, должны быть выполнены в печатном или электронном виде, пригодном для электронного обмена документами в соответствии с соглашением об электронном обмене документами между потребителем и изготовителем.

10.1.2 Документы, оформляемые по результатам контроля, для труб уровня УТП1

10.1.2.1. Если согласовано, изготовитель должен представить документ о качестве типа 3.1.A, 3.1.B или 3.1.C в соответствии с ГОСТ 31458.

10.1.2.2. По согласованию изготовитель должен предоставить соответствующую информацию по каждой позиции заказа следующего перечня:

а) наружный диаметр, толщина стенки, класс прочности трубы, УТП, тип трубы и состояние поставки;

б) химический состав (плавки и продукции) и углеродный эквивалент (для химического состава продукции);

в) результаты испытания на растяжение, тип, размер, расположение и ориентация образцов;

г) заданное минимальное давление гидростатического испытания и заданная длительность испытания;

д) для сварных труб — применяемый метод неразрушающего контроля сварного шва (рентгеновский, ультразвуковой или магнитный), а также тип и размер применяемого эталонного отражателя или эталона качества изображения;

е) для бесшовных труб — применяемый метод неразрушающего контроля (ультразвуковая, магнитная или магнитопорошковая дефектоскопия), а также тип и размер применяемого эталонного отражателя;

ж) для труб ВЧС — минимальная температура термообработки сварного шва или, в соответствующем случае, указание на то, что термообработка не проводилась;

и) результаты любых дополнительных испытаний, указанных в заказе на поставку.

10.1.3 Документы, оформляемые по результатам контроля, для труб уровня УТП2

10.1.3.1. Изготовитель должен представить документ о качестве типа 3.1.B по ГОСТ 31458, если в заказ на поставку не включено требование предоставить документ о качестве типа 3.1.A или 3.1.C, или протокол приемки типа 3.2 по ГОСТ 31458.

10.1.3.2 Изготовитель должен предоставить соответствующую информацию по каждой позиции заказа следующего перечня:

а) наружный диаметр, толщина стенки, УТП, тип трубы, класс прочности трубы и состояние поставки;

б) химический состав (плавки и продукции) и углеродный эквивалент (для химического состава продукции);

в) результаты испытания на растяжение, тип, размер, расположение и ориентация образцов;

г) результаты испытания на ударный изгиб образцов с V-образным надрезом (CVN); размер, расположение и ориентация образцов; температура испытания и критерии приемки для образцов применяемого размера;

д) заданное минимальное давление гидростатического испытания и заданная длительность испытания;

е) для сварных труб — применяемый метод неразрушающего контроля сварного шва (рентгеновский, ультразвуковой или магнитный), а также тип и размер применяемого эталонного отражателя или эталона качества изображения;

ж) для бесшовных труб — применяемый метод неразрушающего контроля (ультразвуковой, магнитный или магнитопорошковый), а также тип и размер применяемого эталонного отражателя;

и) для труб ВЧС — минимальная температура термообработки сварного шва;

к) результаты любых дополнительных испытаний, указанных в заказе на поставку.

10.2. Виды контроля

10.2.1 Периодичность контроля в зависимости от вида контроля

10.2.1.1. Периодичность контроля труб уровня УТП1 должна соответствовать таблице 16.

Таблица 16

Таблица 17

10.2.2 Пробы и образцы для анализа продукции

Отбирать пробы и готовить образцы следует в соответствии с ГОСТ 7565. Такие пробы следует отбирать от трубы рулонного или листового проката.

10.2.3 Пробы и образцы для механических испытаний

10.2.3.1 Общие положения

Отбор проб и изготовление образцов для испытаний на растяжение, ударный изгиб (образцов с V-образным надрезом — CVN), загиб, направленный загиб и сплющивание следует проводить в соответствии с применяемыми стандартами.

Пробы и образцы для разных видов испытаний следует отбирать из мест, показанных на рисунках 5 и 6, и в соответствии с указаниями в таблице 18 или 19, в зависимости от того, какая из них применима, а также с учетом дополнительных требований, приведенных в 10.2.3.2 - 10.2.3.6 и 10.2.4.

1 — W - поперечная проба по сварному шву;

Примечание. На двухшовной трубе поперечная проба 2 берется на втором сварном шве.

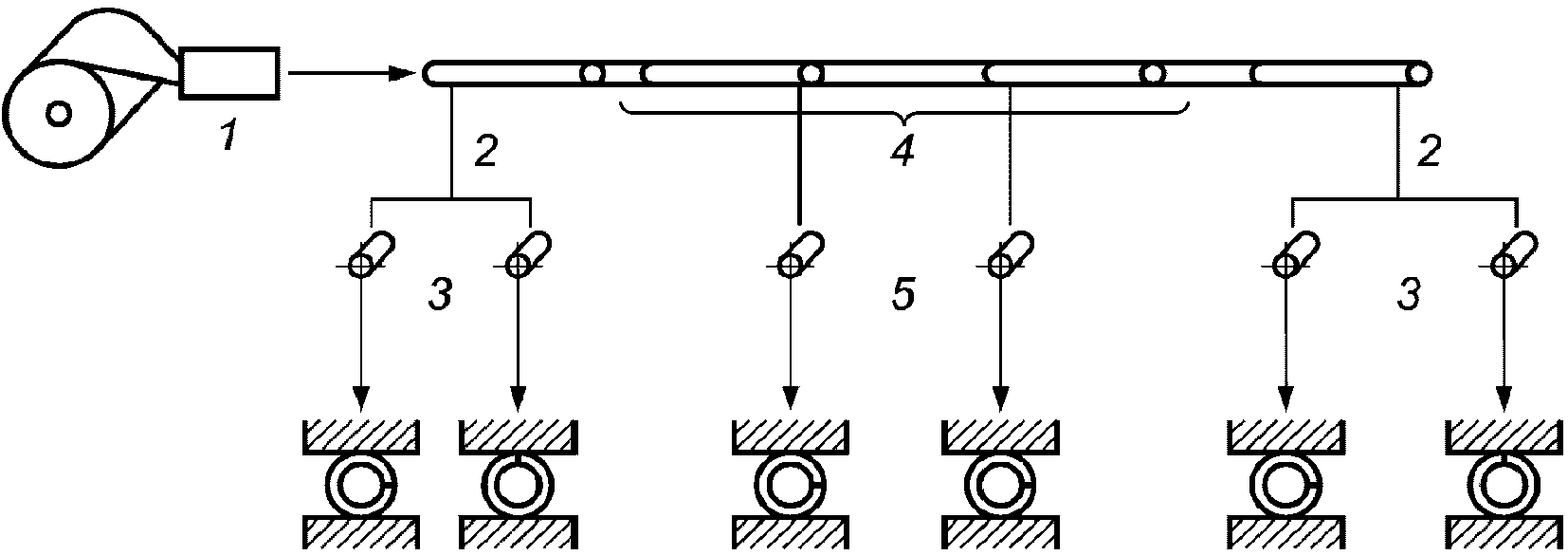

1 — W - поперечная проба, центрированная по спиральному сварному шву; 2 — L - продольная проба, центрированная не менее чем в a/4 в продольном направлении от спирального

не менее чем в a/4 в продольном направлении от спирального

центрированная не менее чем в a/4 от соединений

Примечание. «a» — длина стыкового сварного шва рулонного или листового проката.

Рисунок 5, лист 2

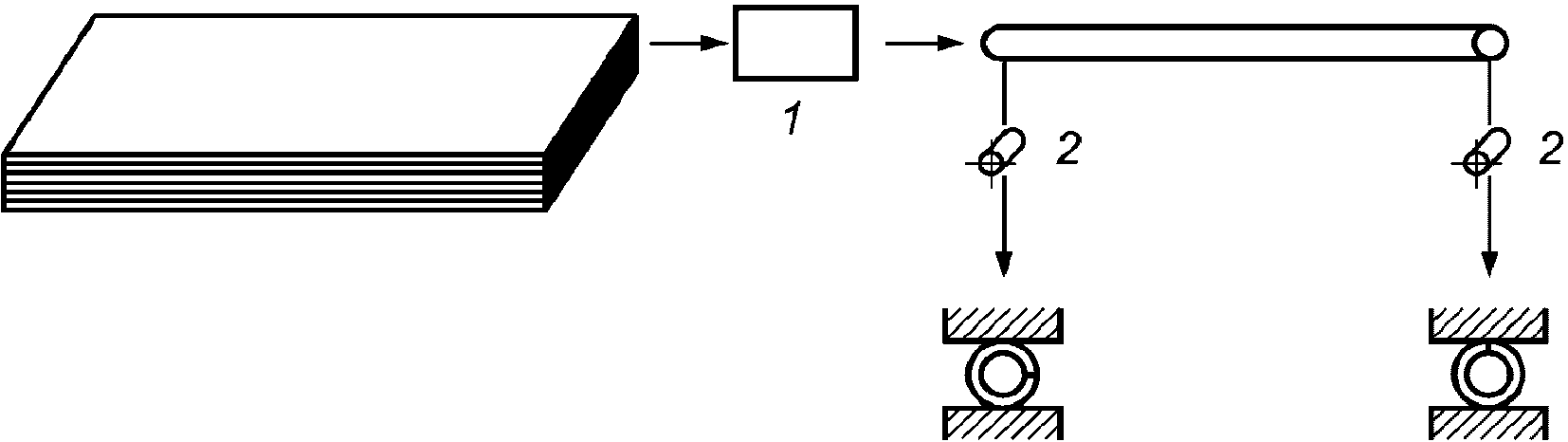

сварного шва; 5 — два образца для испытаний с каждой стороны от остановки сварного шва

производимые кратными длинами

1 — сварка; 2 — два образца для испытаний с каждого конца трубы

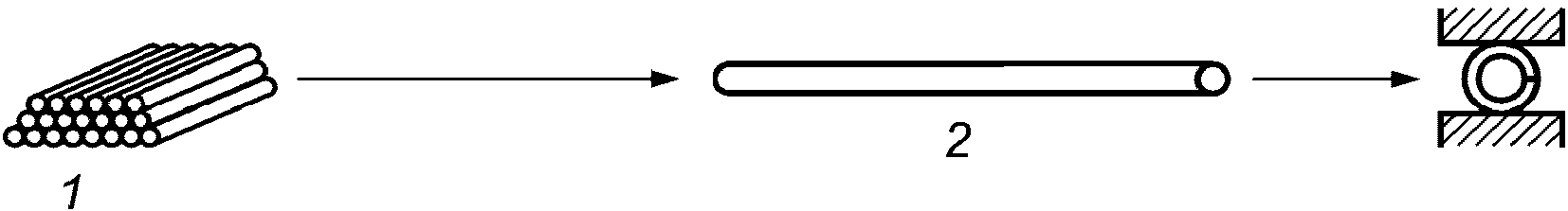

1 — контролируемая партия <= 50 т труб; 2 — один образец для испытаний от одного конца трубы

1 — контролируемая партия <= 100 труб;

г — Трубы ВЧС класса прочности от КП 245 и более наружным диаметром D < 325 мм холодноэкспандированные

Таблица 18

Таблица 19

При проведении механических испытаний по разделу 9 образцы для испытаний, на которых обнаружены дефекты изготовления или несовершенства материала, не связанные с целью конкретного механического испытания, независимо от того, выявлены они до испытания или после него, могут быть забракованы и заменены другими образцами от той же трубы.

10.2.3.2 Образцы для испытаний на растяжение

Плоские образцы для испытаний, представляющие всю толщину стенки трубы, следует отбирать и изготовлять в соответствии с ГОСТ 10006 и как показано на рисунке 5; заготовки поперечных образцов должны быть выпрямлены.

Допускается использовать цилиндрические образцы. Для испытаний на растяжение образцов из продольных проб труб толщиной стенки t более 16,0 мм образцы должны быть диаметром 10,0 мм. Для испытаний на растяжение в поперечном направлении диаметр образцов должен соответствовать требованиям таблицы 20, однако изготовитель по своему усмотрению может выбрать следующий больший диаметр.

образцов для испытаний на растяжение в поперечном направлении

Для испытаний труб наружным диаметром D менее 219 мм изготовитель по своему усмотрению может использовать продольные образцы полного сечения.

10.2.3.3 Образцы для испытаний на ударный изгиб с V-образным надрезом (CVN)

Образцы должны быть изготовлены в соответствии с ГОСТ 9454. Ось надреза должна проходить перпендикулярно к поверхности трубы.

Каждый образец для испытаний сварного шва и зоны термического влияния (HAZ) должен подвергаться травлению перед нанесением надреза, чтобы можно было сделать надрез в требуемом месте.

Ось надреза на образцах со сварным швом от труб ДСФ и КОС должна быть расположена на оси наружного валика сварного шва или насколько можно ближе к этой оси.

Ось надреза на образцах с зоной термического влияния (HAZ) от труб ДСФ и КОС должна быть расположена насколько можно ближе к краю наружного валика сварного шва, как показано на рисунке 7.

в зоне термического влияния (HAZ) сварного шва вблизи линии плавления; 2 — ось надреза на образце для испытания на ударный изгиб

Ось надреза на образцах со сварным швом от труб ВЧС должна быть расположена на линии плавления или насколько можно ближе к ней.

Размер, ориентация и источник образцов для испытаний должны соответствовать требованиям таблицы 21, за исключением случая, когда предполагается работа удара более 80% полной шкалы измерительного прибора установки для испытаний на ударный изгиб, в этом случае может быть использован ближайший образец меньшего размера.

10.2.3.4 Образцы для испытаний на загиб (полного сечения)

Образцы должны быть подготовлены в соответствии с ГОСТ 3728.

10.2.3.5 Образцы для испытаний на направленный загиб

Образцы должны быть подготовлены в соответствии со стандартом [1] и рисунком 8.

4 — радиус r должен быть менее или равен 1,6 мм

а — Трубы ДСФ и КОС

2 — уменьшенная толщина; 3 — материал, удаленный до

Примечание. Используют зажим размером, предназначенным для труб толщиной стенки t = 19,0 мм.

б — Образцы уменьшенной толщины (как вариант для труб ДСФ и КОС толщиной стенки t > 19,0 мм)

Рисунок 8. Образцы для испытаний на направленный загиб

Образцы от труб толщиной стенки t > 19,0 мм могут быть подвергнуты механической обработке, чтобы получить прямоугольное сечение толщиной 18,0 мм. Образцы от труб толщиной стенки t <= 19,0 мм должны быть с загнутым поперечным сечением и должны представлять полную толщину стенки.

Для труб ДСФ и КОС усиление сварного шва должно быть удалено с обеих сторон.

10.2.3.6 Образцы для испытаний на сплющивание

Образцы следует отбирать в соответствии с ГОСТ 8695, за исключением того, что длина каждого образца для испытаний должна быть более или равна 60 мм.

Небольшие поверхностные несовершенства могут быть удалены.

10.2.4 Методы испытаний

10.2.4.1 Анализ продукции

Образцы для химического анализа должны быть вырезаны и подготовлены в соответствии с ГОСТ 7565. По выбору изготовителя труб они должны быть взяты из листового или рулонного проката, заготовки бесшовной трубы или из трубы.

Химический состав определяют по ГОСТ 22536.0 — ГОСТ 22536.5, ГОСТ 22536.7 — ГОСТ 22536.12, ГОСТ 12354, ГОСТ 12359, ГОСТ 12360, ГОСТ 12361, ГОСТ 18895, ГОСТ 28473, а наличие газа в стали — по ГОСТ 17745. Допускается применять другие методы определения, обеспечивающие точность определения в соответствии с указанными стандартами.

В случае возникновения разногласий химический состав определяют по согласованному методу.

10.2.4.2 Испытания на растяжение

Испытания на растяжение основного металла труб следует проводить в соответствии с ГОСТ 1497.

При испытаниях основного металла труб следует определять предел текучести, временное сопротивление и относительное удлинение.

Образцы для испытаний на растяжение изготовляют в соответствии с ГОСТ 10006.

Испытания на растяжение сварного шва труб следует проводить по ГОСТ 6996.

При испытаниях на растяжение сварного шва следует определять временное сопротивление.

10.2.4.3 Испытание на ударный изгиб образца с V-образным надрезом (CVN)

Испытания основного металла трубы следует проводить в соответствии с ГОСТ 9454, а испытания сварного шва - ГОСТ 6996.

10.2.4.4 Испытания на загиб образцов полного сечения

Для каждой контролируемой партии выполняют загиб на угол 90° в холодном состоянии одного полноразмерного образца соответствующей длины вокруг оправки диаметром не более 12D.

10.2.4.5 Испытания на направленный загиб

Испытания на направленный загиб следует проводить в соответствии со стандартом [1].

Размер оправки A_{gb} , мм, определяют по следующей формуле, причем результат должен быть округлен с точностью до 1 мм

A_{gb} = \frac{1,15(D - 2t)}{\epsilon \frac{D}{t} - 2\epsilon - 1} - t , (5)

\epsilon — деформация в соответствии с таблицей 22;

Таблица 22

Оба образца для испытания должны быть загнуты на угол 180° в приспособлении, показанном на рисунке 9. У одного образца корень сварного шва должен непосредственно контактировать с оправкой, у другого образца в непосредственном контакте с оправкой должна быть лицевая сторона сварного шва.

б — Регулируемый тип

Рисунок 9. Приспособления для испытаний

10.2.4.6 Испытания на сплющивание

Как показано на рисунке 6, из участков, соответствующих обоим концам рулона, отбирают по два образца для испытаний. По одному образцу от каждой стороны рулона подвергают испытанию так, чтобы сварной шов был в положении 6 или 12 ч, а два оставшихся образца испытывают так, чтобы сварной шов был в положении 3 или 9 ч.

Образцы для испытаний, отобранные из отрезаемых концов в местах остановки сварного шва, испытывают только в положении 3 или 9 ч.

10.2.4.7 Определение твердости

Когда по результатам визуального контроля можно определить наличие участков повышенной твердости, твердость определяют в соответствии с требованиями ГОСТ 9012, ГОСТ 2999 или ГОСТ 9013.

10.2.5 Макрографический и металлографический контроль

10.2.5.2. По согласованию можно использовать другие методы контроля, например метод ультразвукового контроля, если будет продемонстрирована способность такого метода контроля выявлять смещение валиков шва. При использовании такого альтернативного метода макрографический контроль следует проводить в начале производства труб с каждым сочетанием наружного диаметра и толщины стенки.

10.2.5.3. В случае труб, сварные швы которых должны быть подвергнуты термообработке (8.8.1 или 8.8.2, в зависимости от того, какой из них применим), необходимо провести металлографический контроль, чтобы убедиться в полной термообработке всей зоны термического влияния (HAZ) по всей толщине стенки. В случае труб, сварные швы которых не подвергают термообработке (8.8.1), необходимо провести металлографический контроль, чтобы убедиться в отсутствии неотпущенного мартенсита.

Кроме того, может быть согласована необходимость определения твердости.

10.2.6 Гидростатическое испытание

10.2.6.1. Бесшовные трубы всех размеров и сварные трубы наружным диаметром D <= 457 мм должны быть выдержаны под давлением испытания не менее 5 с, сварные трубы наружным диаметром D > 457 мм — не менее 10 с.

10.2.6.2. Чтобы обеспечить контроль каждой трубы под требуемым давлением, каждая установка для испытаний должна быть оборудована средствами регистрации давления испытания и длительности испытания каждой трубы или снабжена автоматическим или блокирующим устройством, которое гарантированно не допускает классификации трубы как проверенной, пока не будут соблюдены все требования испытания (давление и длительность). Такие записи или графики следует предоставлять на контроль инспектору потребителя на предприятии-изготовителе, при применении такого контроля. Калибровку приборов для регистрации давления проводят при помощи грузопоршневого манометра или аналогичного прибора не менее чем за четыре месяца до каждого применения. По своему усмотрению изготовитель может проводить испытания при давлении более высоком, чем требуемое.

Примечание. В любом случае, заданное давление испытания представляет собой значение давления, ниже которого давление не должно падать в течение заданной длительности испытания.

10.2.6.3. За исключением предусмотренного в 10.2.6.4, 10.2.6.5 и сносок к таблице 23, давление гидростатического испытания P, МПа, для труб определяют по следующей формуле, результат округляют с точностью до 0,1 МПа

P = \frac{2St}{D} , (6)

где S — окружное напряжение, МПа, равное определенному проценту от заданного минимального предела текучести трубы (таблица 23);

t — толщина стенки трубы, мм;

D — наружный диаметр трубы, мм.

Таблица 23

Процент от заданного минимального предела текучести

10.2.6.4. Если при испытании под давлением один конец трубы поджимают для создания уплотнения, в результате чего возникает сжимающее продольное напряжение, давление испытания P, МПа, можно определить по следующей формуле, полученный результат округляют с точностью до 0,1 МПа; настоящую формулу можно использовать, если требуемое давление испытания не создает окружного напряжения, превышающего 90% заданного минимального предела текучести

P = \frac{S - (\frac{P_{R}A_{R}}{A_{p}})}{\frac{D}{2t} - \frac{A_{L}}{A_{p}}} , (7)

где S — окружное напряжение, МПа, равное определенному проценту от заданного минимального предела текучести трубы (таблица 23);

P_{R} — внутреннее давление на торцевом уплотнении трубы, МПа;

A_{R} — площадь поперечного сечения торцевого уплотнения трубы, мм2;

A_{p} — площадь поперечного сечения стенки трубы, мм2;

D — наружный диаметр, мм;

t — толщина стенки, мм;

A_{L} — площадь внутреннего поперечного сечения трубы, мм2.

10.2.6.5. По согласованию вместо толщины стенки t для определения требуемого давления испытания можно использовать минимально допустимую толщину стенки t_{min} , при условии использования окружного напряжения, составляющего не менее 95% заданного минимального предела текучести трубы.

10.2.7 Визуальный контроль

10.2.7.1. За исключением предусмотренного в 10.2.7.2, каждая труба должна быть подвергнута визуальному контролю для выявления дефектов поверхности при освещенности не менее 300 люкс. Такая освещенность должна быть обеспечена на всей наружной поверхности и, насколько возможно, на внутренней поверхности.

Примечание. Обычно у труб ДСФ и КОС большого диаметра всю внутреннюю поверхность подвергают визуальному контролю.

10.2.7.2. Визуальный контроль можно заменить другим видом контроля, способным выявлять дефекты поверхности.

10.2.7.3 Визуальный контроль проводит персонал:

а) способный (после специального обучения) выявлять и оценивать несовершенства поверхности;

б) обладающий остротой зрения, соответствующей применимым требованиям стандарта [2] или других нормативных документов.

10.2.7.4. Поверхность сварных труб холодного формообразования должна быть подвергнута контролю для выявления геометрических отклонений контура трубы. Если такой контроль не подтверждает того, что причиной геометрических отклонений поверхности является механическое повреждение, но показывает, что такие отклонения поверхности могут быть обусловлены участком повышенной твердости, должны быть определены размеры участка и, при необходимости, твердость этого участка. Выбор метода определения твердости остается за изготовителем. Если размеры и твердость превысят критерии приемки, указанные в 9.9.6, участок повышенной твердости необходимо удалить в соответствии с процедурой, установленной в 9.9.7 и Приложении В.

10.2.8 Контроль размеров

10.2.8.1. Если в заказе на поставку не указан конкретный метод контроля размеров, измерение диаметра следует проводить мерной лентой, калибром-скобой, кронциркулем (штангенциркулем), оптическим измерительным устройством или микрометром.

10.2.8.2. Овальность труб проверяют не реже одного раза каждые 4 ч каждой рабочей смены. За исключением предусмотренного в 10.2.8.3, овальность определяют как разность между наибольшим и наименьшим наружными диаметрами, измеренными в одной плоскости поперечного сечения.

10.2.8.3. По согласованию для экспандированных труб наружным диаметром D >= 219 мм и для неэкспандированных труб для подтверждения соответствия предельным отклонениям по диаметру используют измерения внутреннего диаметра труб, а овальность следует определять как разность между наибольшим и наименьшим внутренними диаметрами, измеренными в одной плоскости поперечного сечения.

10.2.8.4. Для труб ДСФ и КОС максимальное отклонение плоских и выступающих участков от нормального контура трубы на сварном шве у торца трубы измеряют по шаблону, ориентированному поперек оси трубы, длиной 0,25D или 200 мм, в зависимости от того, что меньше.

10.2.8.5. Каждую трубу подвергают измерениям для определения ее соответствия требованиям, предъявляемым к толщине стенки. Толщина стенки на любом участке должна быть в пределах, установленных таблицей 10, за исключением зоны сварного шва, которая не должна быть ограничена положительным предельным отклонением. Измерения толщины стенки следует проводить механическим толщиномером или надлежащим образом откалиброванным устройством для неразрушающего контроля подходящей точности. В случае разногласий предпочтение отдается результатам измерений, проводимым механическим толщиномером. Следует использовать механический толщиномер с контактными наконечниками круглого поперечного сечения. Торец наконечника, контактирующий с внутренней поверхностью трубы, должен быть закруглен радиусом не более 38 мм для труб размером 168 мм или более и радиусом не более d/4 для труб менее 168 мм, однако радиус должен быть не менее 3,2 мм. Торец наконечника, контактирующий с наружной поверхностью трубы, должен быть плоским или закругленным с радиусом не менее 38 мм.

10.2.8.6. Для подтверждения соответствия требованиям к размерам и форме, указанным в 9.10 - 9.12, следует использовать соответствующие методы. Если в заказе на поставку не указаны конкретные методы контроля, изготовитель может выбирать методы по своему усмотрению.

10.2.9 Взвешивание

Трубы наружным диаметром D >= 140 мм по согласованию сторон взвешивают индивидуально. Трубы наружным диаметром D < 140 мм следует взвешивать индивидуально или партиями, удобными для изготовителя.

10.2.10 Неразрушающий контроль

Неразрушающий контроль труб должен соответствовать требованиям Приложения Д.

10.2.11 Классификация и повторная обработка

Классификацию и повторную обработку проводят в соответствии со стандартом [3].

10.2.12 Повторные испытания

10.2.12.1. За исключением предусмотренного в 10.2.12.2, повторные испытания должны соответствовать требованиям стандарта [3].

10.2.12.2. Если результаты одного или обоих повторных испытаний окажутся несоответствующими установленным требованиям, изготовитель может провести контроль каждой трубы, входящей в контролируемую партию, для проверки их соответствия требованиям, при этом бракуют все трубы, не соответствующие требованиям. При таком контроле отдельных труб определяются только те элементы или параметры, по которым было выявлено несоответствие в ходе предшествующих испытаний.

11. Маркировка

11.1. Общие положения

11.1.1. На трубы, изготовленные в соответствии с настоящим стандартом, маркировка должна быть нанесена изготовителем.

11.1.2. Может быть нанесена дополнительная маркировка по усмотрению изготовителя или в соответствии с требованиями заказа на поставку.

11.2. Маркировка труб

11.2.1 Маркировка труб должна включать:

а) наименование или торговый знак изготовителя труб (X);

б) обозначение настоящего стандарта;

в) наружный диаметр;

г) толщину стенки;

д) класс прочности трубы (таблица 1 или А.1, Приложение А, в зависимости от того, какая из них применима);

е) обозначение уровня требований к продукции;

ж) тип трубы (таблица 2);

и) знак представителя службы контроля заказчика (Y), если такой контроль применяют;

к) идентификационный номер трубы или партии труб (Z).

Пример - X ГОСТ 31443-2012 508 12,7 КП 360 М УТП2 ДСФП Y, Z.

11.2.2. За исключением случаев, разрешенных 11.2.3 и 11.2.4, требуемую маркировку наносят так, чтобы она была стойкой и читаемой, а именно:

а) маркировку труб наружным диаметром D <= 48 мм следует наносить:

1. на ярлыке, закрепленном на связке труб;

2. на ленте или хомуте, используемом для обвязки труб;

3. на одном из концов каждой трубы;

4. непрерывно по всей длине трубы;

б) маркировку бесшовных труб наружным диаметром D > 48 мм и сварных труб наружным диаметром 48 мм < D < 406 мм, если в заказе на поставку не определено конкретное место, наносят:

1. на наружной поверхности трубы в последовательности, указанной в 11.2.1, начиная с точки, расположенной в интервале от 415 до 750 мм от одного из торцов трубы;

2. на внутренней поверхности трубы, начиная с точки, расположенной на расстоянии не менее 150 мм от одного из торцов трубы;

в) маркировку сварных труб наружным диаметром D >= 406 мм, если в заказе на поставку не определено конкретное место, наносят:

1. на наружной поверхности трубы в последовательности, указанной в 11.2.1, начиная с точки, расположенной в интервале от 450 до 750 мм от одного из торцов трубы;

2. на внутренней поверхности трубы, начиная с точки, расположенной на расстоянии не менее 150 мм от одного из торцов трубы.

11.2.3. По согласованию можно использовать клеймение, создающее малое давление, или вибротравление поверхности трубы, но со следующими ограничениями:

а) такая маркировка должна быть расположена на скосе торца трубы или в пределах 150 мм от одного из торцов трубы;

б) такая маркировка должна быть расположена на расстоянии не менее чем 25 мм от сварных швов;

в) холодное клеймение (при температуре менее 100 °C) рулонного или листового проката или труб, которые впоследствии не подвергают термообработке, должно осуществляться только скругленными или притупленными клеймами.

11.2.4. Маркировку труб, на которые впоследствии будут наносить покрытие, по согласованию можно проводить на предприятии, где будет наноситься такое покрытие, а не на трубном заводе. В таких случаях необходимо обеспечить прослеживаемость, например путем присвоения специального номера (отдельным трубам или плавке стали).

11.2.5. В случае нанесения временного защитного покрытия (12.2) маркировка должна быть выполнена после нанесения такого покрытия и должна быть читаемой.

11.2.6. В дополнение к маркировке по 11.2.1 должна быть нанесена маркировка длины трубы в метрах с точностью до двух разрядов после десятичного знака или, по согласованию, в другом формате:

а) на трубах наружным диаметром D <= 48 мм маркируют либо длину отдельной трубы (по результатам измерения длины готовой трубы) на удобном участке на наружной поверхности трубы, либо общую длину труб в связке — на ярлыке, полосе или хомуте, обвязывающих трубы;

б) на трубах наружным диаметром D > 48 мм маркируют длину отдельной трубы (по результатам измерения длины готовой трубы) на следующих участках:

2. по согласованию на подходящем участке на внутренней поверхности трубы.

11.2.7. По согласованию изготовитель наносит отметку краской диаметром примерно 50 мм на внутренней поверхности каждой трубы. Цвета краски должны соответствовать таблице 24, если трубы классов прочности, включенных в настоящую таблицу; для всех остальных классов прочности цвета краски должны быть указаны в заказе на поставку.

Цвета краски и классы прочности

12. Покрытия

12.2. По согласованию трубы можно поставлять с временным наружным покрытием для защиты от коррозии на время хранения и транспортирования. Такое покрытие должно быть плотным и гладким на ощупь, без заметных наплывов.

12.3. По согласованию трубы должны поставлять со специальным покрытием.

12.4. По согласованию трубы должны поставлять со специальным внутренним покрытием.

13. Хранение документации

Документы о следующих видах контроля, если они проводились, должен сохранять изготовитель и предоставлять потребителю по его требованию в течение трех лет со дня приобретения продукции потребителем:

б) испытание на растяжение;

в) испытание на направленный загиб;

г) испытание на ударный изгиб образцов с V-образным надрезом (CVN);

д) гидростатические испытания (в виде ленты регистрации работы установки или данных о ее работе в электронном виде);

е) рентгенографический контроль труб (в виде рентгенограммы);

ж) неразрушающий контроль другими методами, где применимо;

и) аттестация персонала, проводящего неразрушающий контроль (в виде результатов аттестации персонала);

к) рентгенографический контроль сварных швов составных труб (в виде рентгенограммы);

л) контроль процедуры ремонта сваркой.

14. Погрузка труб

Если ответственность за погрузку труб возлагают на изготовителя, последний должен подготовить и следовать схемам погрузки, в которых должно быть указано, как укладывать, защищать и закреплять трубы на грузовиках, в вагонах, на баржах или на морских судах, в зависимости от того, какое транспортное средство будет использоваться. Погрузка не должна приводить к повреждению торцов труб, истиранию, наклепу и усталостному растрескиванию. Погрузка должна осуществляться в соответствии со всеми действующими правилами, нормами, стандартами или руководящими указаниями.

ТРУБЫ УТП2, ПРЕДНАЗНАЧЕННЫЕ ДЛЯ ЭКСПЛУАТАЦИИ В КИСЛЫХ СРЕДАХ

А.1. Введение

Настоящее приложение устанавливает дополнительные требования, относящиеся к трубам УТП2, предназначенным для эксплуатации в кислых средах [7.2, перечисление в), 42)].

А.2. Дополнительная информация, которую должен предоставить потребитель

В дополнение к установленному в 7.1, перечисления а) - ж), заказ на поставку должен содержать указание, какое из следующих положений должно распространяться на конкретную позицию заказа:

• поставку спирально-шовных труб, содержащих сварной стыковочный шов рулонного или листового проката (А.3.3.2.5);

• предельные значения химического состава [таблица А.1, сноски 3) - 6), 9) - 11)];
• периодичность контроля твердости продольного шва труб ВЧС или ДСФ (таблица А.3);
• испытание на сульфидное растрескивание под напряжением (SSC) при аттестации процедуры изготовления (таблица А.3);
• альтернативные методы испытаний на водородное растрескивание (HIC) и ступенчатое растрескивание (SWC) и соответствующие критерии приемки (А.7.3.1.3);
• микрофотографии трещин, вызванных HIC (А.7.3.1.4);
• альтернативные методы испытаний на сульфидное растрескивание под напряжением (SSC) и соответствующие критерии приемки при аттестации процедуры изготовления (А.7.3.2.2);
• ультразвуковой контроль концов труб на расслоение в пределах длины, превышающей 100 мм, для труб толщиной стенки t >= 5,0 мм (Ж.2.1.3, Приложение Ж);
• магнитопорошковый контроль на расслоение торцов и фасок труб (Ж.2.1.4, Приложение Ж);
• увеличенный охват ультразвукового измерения толщины стенки бесшовных труб (Ж.3.3, Приложение Ж);
• применение одной или более дополнительных операций неразрушающего контроля бесшовных труб (Ж.3.4, Приложение Ж);
• ограничение размера отдельных расслоений до 100 мм2 (таблица Ж.1, Приложение Ж);
• уровни приемки L2/C или L2 неразрушающего контроля сварного шва труб ВЧС (Ж.4.1, Приложение Ж);
• ультразвуковой контроль на расслоение тела труб ВЧС (Ж.4.2, Приложение Ж);
• ультразвуковой контроль на расслоения кромок рулонного или листового проката или участков, прилегающих к сварному шву (Ж.4.3, Приложение Ж);
• неразрушающий контроль тела труб ВЧС ультразвуковым методом или методом магнитного потока рассеяния (Ж.4.4, Приложение Ж);
• использование для калибровки аппаратуры пазов фиксированной глубины [Ж.5.1.1, перечисление в) (Приложение Ж)];
• радиографический контроль неконтролируемых концов труб и участков ремонта [Ж.5.3, перечисление а) (Приложение Ж)];
• магнитопорошковый контроль сварного шва на концах труб ДСФ (Ж.5.4, Приложение Ж).

А.3. Изготовление труб

А.3.1. Процедура изготовления

Все трубы должны быть изготовлены в соответствии с процедурой изготовления, аттестованной в соответствии с Приложением Г.

А.3.2. Производство стали

А.3.2.1. Сталь <1> должна быть получена кислородно-конвертерным или электропечным методом и должна быть раскисленной.

<1> Технология производства стали может включать различные переплавы и вторичные металлургические процессы.

А.3.2.2. Сталь должна быть подвергнута вакуумной дегазации для снижения содержания газов.

А.3.2.3. Плавка стали должна быть обработана для регулирования формы включений. Процедура контроля (в т.ч. металлографического контроля) может быть согласована между изготовителем и потребителем для оценки эффективного регулирования формы включений.

А.3.3. Изготовление труб

А.3.3.1. Бесшовные трубы

Бесшовные трубы должны быть изготовлены из катаной, кованой и непрерывнолитой заготовки. Если используют процесс окончательной холодной обработки, это должно быть указано в документе о приемке.

А.3.3.2. Сварные трубы

А.3.3.2.1. Если не согласовано иное, то рулонный или листовой прокат для изготовления сварных труб должен быть прокатан из непрерывнолитых заготовок. Трубы должны быть типов ДСФП, ДСФС или ВЧС.

А.3.3.2.2. У труб ВЧС стыкуемые кромки рулонного или листового проката перед сваркой должны быть обработаны фрезерованием или иным методом резания.

А.3.3.2.3. Рулонный или листовой прокат, используемый для производства сварных труб, после прокатки должен подвергаться визуальному контролю.

Визуальный контроль рулонного проката, используемого для производства труб, можно проводить в виде контроля размотанного рулонного проката или контроля кромок в рулоне.

А.3.3.2.4. По согласованию рулонный и листовой прокат следует подвергать ультразвуковому контролю на расслоение в соответствии с Приложением Ж, который можно проводить до или после резки рулонного или листового проката, или же готовую трубу подвергают контролю, включая ультразвуковой контроль, по всему телу трубы.

А.3.3.2.5. По согласованию допускается поставка спирально-шовных труб, изготовленных из сваренного встык рулонного или листового проката, при условии, что стыковые швы расположены на расстоянии не менее 300 мм от торцов трубы и подвергнуты такому же неразрушающему контролю, которому, согласно Приложению Ж, подвергают кромки рулонного или листового проката и основные сварные швы.

А.3.3.2.6. При сварке труб ДСФП и ДСФС прерывистые прихваточные швы допускаются только в том случае, когда потребитель согласился с их применением на основе данных, представленных изготовителем и подтверждающих обеспечение требуемых механических свойств как в месте расположения прихваточных швов, так и в промежутке между ними.

А.4. Критерии приемки

А.4.1. Химический состав

А.4.1.1. Для труб толщиной стенки t <= 25,0 мм химический состав стандартных классов прочности приведен в таблице А.1. Химический состав промежуточных классов прочности может быть согласован, но в соответствии с составом стандартных классов прочности по таблице А.1. Класс прочности трубы должен соответствовать таблице А.1 и представлять собой буквенно-цифровое обозначение класса прочности, с дополнением букв: первой — Н, Т или М, обозначающей состояние поставки, и второй — С, обозначающей условия эксплуатации.

А.4.1.2. Для труб толщиной стенки t > 25,0 мм химический состав устанавливают по согласованию с корректировкой, при необходимости, требований таблицы А.1.

Таблица А.1

Химический состав труб УТП2 толщиной стенки t <= 25,4 мм

Таблица А.2

А.4.3. Испытание на водородное растрескивание (HIC) или ступенчатое растрескивание (SWC)

Результаты испытания, проводимого с целью оценки стойкости материала к водородному растрескиванию, должны отвечать приведенным ниже критериям приемки, где каждый коэффициент представляет собой максимальное допустимое среднее значение для трех сечений контрольного образца при испытании в растворе (среде) A по стандарту [28]:

а) коэффициент чувствительности к растрескиванию CSR <= 2%;

б) коэффициент длины трещин CLR <= 15%;

в) коэффициент толщины трещин CTR <= 5%.

А.4.4. Контроль твердости

При контроле твердости образцов по А.7.3 твердость тела трубы, сварного шва и зоны термического влияния должна составлять до 250 HV10 включительно или 22 HRC.

Максимальная допустимая твердость верхнего слоя сварного шва, не контактирующего с кислой средой, наружной поверхности зоны термического влияния и основного металла может составлять 275 HV10 или 26 HRC, при условии, что пользователь согласится с данным пределом твердости верхнего слоя сварного шва и с тем, что толщина стенки трубы превышает 9 мм, верхний слой сварного шва непосредственно не контактирует с кислой средой и водород не удерживается, например катодной защитой.

А.4.5. Испытание на сульфидное растрескивание под напряжением (SSC)

После удаления образцов, подвергаемых этому испытанию (А.7.3.2), из испытательной среды исследуют их поверхность маломощным микроскопом с десятикратным увеличением. Наличие на поверхности образцов трещин или любых иных признаков разрушения означает, что образец не выдержал испытание, если не будет доказано, что эти признаки не являются следствием сульфидного растрескивания под напряжением.

А.5. Состояние поверхности, поверхностные несовершенства и дефекты

А.5.1. Поверхностные несовершенства, кроме подрезов на трубах ДСФ, обнаруженные при визуальном контроле, должны быть исследованы, классифицированы и по ним должны быть приняты следующие меры:

а) несовершенства глубиной, равной или менее 0,05t, не уменьшающие минимальную допустимую толщину стенки, должны считаться допустимыми несовершенствами и должны быть обработаны в соответствии с В.1 (Приложение В);

Примечание. Если на трубу впоследствии будут наносить покрытие, то в заказе на поставку должны быть указаны особые требования к поверхностным несовершенствам.

б) несовершенства глубиной более 0,05t, не уменьшающие минимальную допустимую толщину стенки, должны считаться дефектами, и по ним должны быть приняты меры в соответствии с В.2 и В.3, перечисление б) или в) (Приложение В);

в) несовершенства, уменьшающие минимальную допустимую толщину стенки, следует считать дефектами, и по ним должны быть приняты меры в соответствии с В.3, перечисление б) или в) (Приложение В).

А.5.2. В сварных трубах любые участки повышенной твердости размером более 50 мм в любом направлении следует считать дефектами, если их твердость при оценке отдельных отпечатков превышает:

а) 250 HV10, 22HRC или 240 HBW на внутренней поверхности трубы или в месте ремонта внутреннего валика сварного шва;

б) 275 HV10, 27HRC или 260 HBW на наружной поверхности трубы или в месте ремонта наружного валика сварного шва.

По трубам с такими дефектами следует принимать решения в соответствии с В.3, перечисление б) или в) (Приложение В).

Внутренний грат не должен выступать за контур трубы более чем на 0,3 мм + 0,05t.

Периодичность контроля должна соответствовать приведенной в таблице 17, за исключением специальных изменений в таблице А.3.

А.7.2. Пробы и образцы для механических и технологических испытаний

А.7.2.1. Общие положения

А.7.2.1.1. Для испытаний: на растяжение, на ударный изгиб (CVN), на направленный загиб, сплющивание, для контроля твердости, на водородное растрескивание (HIC), сварного валика на трубе, сварного валика на плите, на сульфидное растрескивание под напряжением (SSC) — отбор проб и подготовку образцов следует осуществлять согласно соответствующим стандартам.

А.7.2.1.2. Места отбора проб и образцов для различных испытаний указаны на рисунках 5 и 6 и в таблице А.4, при этом необходимо учитывать дополнительные указания по 10.2.3.2 - 10.2.3.6, 10.2.4, А.7.2.2 - А.7.2.4.

Количество, ориентация и расположение образцов, отбираемых от пробы для контроля твердости

А.7.2.2. Пробы для испытаний на водородное растрескивание (HIC) отбирают в соответствии со стандартом [29].

А.7.2.3. Пробы и образцы для испытания на сульфидное растрескивание под напряжением (SSC) отбирают в соответствии со стандартом [30].

При испытании сварных труб образец должен иметь по центру участок продольного или спирального шва. Если геометрические размеры труб не позволяют изготовить образцы указанных размеров, возможно согласование образцов другого размера и других критериев приемки.

Рисунок А.1. Места контроля твердости

в — Труба ВЧС

1 — ось сварного шва; 2 — 0,75 мм от линии сплавления; 3 — 1t от линии сплавления; 4 — с шагом 1,0 мм в пределах видимой зоны термического влияния HAZ; 5 — от наружной и внутренней поверхностей

Рисунок А.1, лист 2

А.7.3. Методы испытаний

А.7.3.1. Испытание на водородное растрескивание (HIC) и ступенчатое растрескивание (SWC)

А.7.3.1.1. Испытание и оформление результатов испытаний HIC/SWC — по стандарту [29].

А.7.3.1.2. За исключением предусмотренного в А.7.3.1.3, испытание следует проводить в среде согласно требованиям стандарта [29], раствор A.

А.7.3.1.3. По согласованию испытание проводят:

а) в альтернативной среде (см. таблицу В.3 стандарта [28]), включая раствор B по стандарту [29];

б) при парциальном давлении сероводорода H_{2}S , соответствующем намечаемой области применения;

в) по критериям приемки, равным или превышающим критерии, установленные в А.4.3.

А.7.3.1.4. В протоколе испытания должны быть указаны значения коэффициента чувствительности к растрескиванию, коэффициента длины трещин и коэффициента толщины трещин. По согласованию к протоколу должны быть приложены снимки трещин.

А.7.3.2. Испытание на сульфидное растрескивание под напряжением (SSC)

А.7.3.2.1. За исключением предусмотренного в А.7.3.2.2, испытания следует проводить по методу A стандарта [30].

Испытанию следует подвергать образец для четырехточечного изгиба по стандарту [31] или [32], продолжительность испытания должна составлять 720 ч.

За исключением предусмотренного в А.7.3.2.2, образец следует нагружать до 0,72 от заданного минимального предела текучести трубы.

Примечание. Использование приложенного напряжения, равного 0,72-кратному заданному минимальному пределу текучести, не следует рассматривать как свидетельство того, что материал был уже предварительно аттестован для всех вариантов эксплуатации в кислых средах. Подробнее о предварительной аттестации — см. стандарт [28].

А.7.3.2.2. По согласованию испытание можно проводить по альтернативному SSC методу, в альтернативной среде (включая иное парциальное давление сероводорода, отвечающее предполагаемой области применения) и по иным критериям приемки (таблица В.1 стандарта [28]). При проведении таких испытаний вместе с результатами в протоколе должны быть приведены полные сведения о среде и условиях испытания.

А.7.3.3. Контроль твердости

А.7.3.3.1. Твердость основного металла измеряют по Виккерсу согласно ГОСТ 2999 либо по Роквеллу согласно ГОСТ 9013. В спорных случаях применяют контроль твердости по Виккерсу.

Контроль твердости сварного шва и HAZ проводят по ГОСТ 2999.

При контроле твердости тела трубы и основного металла отдельные показания, выходящие за допускаемый интервал, могут считаться допустимыми, если среднее значение твердости из дополнительных измерений, минимум трех и максимум шести, сделанных вблизи сомнительной точки, не превышает предел приемки и если ни один из отдельных отсчетов не превышает допустимый предел более чем на 10 HV10 или 2HRC, что применимо.

А.7.3.3.2. Места контроля твердости бесшовной трубы должны соответствовать приведенным на рисунке А.1 а со следующими исключениями:

а) для труб толщиной стенки t < 4,0 мм твердость следует измерять только посередине толщины стенки;

б) для труб толщиной стенки 4,0 мм <= t < 6,0 мм твердость следует измерять только по наружной и внутренней поверхностям.

А.7.3.3.3. Участки контроля твердости сварной трубы должны включать поперечное сечение сварного шва. Следует измерять твердость основного металла, видимой зоны термического влияния (HAZ) и вдоль оси шва (рисунок А.1 б и в), со следующими исключениями:

а) для труб толщиной стенки t < 4,0 мм твердость следует измерять только посередине толщины стенки;

б) для труб толщиной стенки 4,0 мм <= t < 6,0 мм твердость следует измерять только по наружной и внутренней поверхностям.

А.7.4. Неразрушающий контроль

В дополнение к требованиям маркировки по 11.2, маркировка труб должна включать идентификационный номер, позволяющий соотнести продукцию или партию поставки с соответствующим документом о приемке. После обозначения уровня требований к продукции должна следовать буква С, указывающая, что трубы предназначены для эксплуатации в кислой среде и на них распространяются требования Приложения А.

Приложение Б (обязательное)

ПРОЦЕДУРА РЕМОНТНОЙ СВАРКИ

Б.1. Общие положения

Б.1.1. Ремонтную сварку следует выполнять:

а) при горизонтальном положении оси трубы;

б) в соответствии с аттестованной процедурой сварки;

в) сварщиком-ремонтником или оператором сварочной машины, аттестованным согласно Б.3.

Б.1.2. Ремонтные швы следует накладывать одним из следующих методов:

а) автоматической сваркой под флюсом;

б) автоматической или полуавтоматической дуговой сваркой металлическим электродом в среде защитного газа;

в) ручной сваркой покрытым электродом с использованием электродов с низким содержанием водорода.

Б.1.3. Все сварочные материалы требуют правильного обращения и хранения в соответствии с рекомендациями изготовителя так, чтобы предотвратить попадание в них влаги и других загрязнений.

Б.1.4. Пробные швы следует накладывать на рулонном или листовом прокате или трубе.

Б.1.5. Изготовитель должен сохранять запись о процедуре сварки и результаты аттестационных испытаний процедуры. Копии требований к процедуре сварки и протокол ее аттестации следует предоставлять потребителю по требованию.

Б.2. Аттестация процедуры ремонтной сварки

Б.2.1. Общие положения

Б.2.1.1. Процедуры сварки должны быть аттестованы путем выполнения и испытания сварных швов в соответствии с настоящим приложением, за исключением предусмотренного в Б.2.1.2.

Б.2.1.2. Аттестационные испытания процедуры сварки проводят согласно РД [4].

Б.2.1.3. В контексте настоящего приложения термин «автоматическая сварка» включает машинную сварку, механизированную сварку и автоматическую сварку.

Б.2.2. Существенные переменные

Если какая-либо из указанных ниже переменных будет изменена и выйдет за установленные пределы, то существующая процедура становится неприменимой и должна быть аттестована новая процедура:

а) процесс сварки:

1. изменение процесса сварки, например замена сварки под флюсом на сварку металлическим электродом в среде защитного газа;

2. изменение метода сварки, например замена ручной сварки полуавтоматической;

б) материал труб:

1. изменение в категории классов прочности; если в пределах каждой категории классов прочности используют разные системы легирования, то каждая легирующая композиция должна быть аттестована отдельно, причем рассматривают следующие категории классов прочности:

• до КП 290 включительно;
• свыше КП 290 и до КП 450;
• каждый класс прочности от КП 450;

2. изменение толщины стенки трубы в большую сторону, чем у аттестованной продукции, в пределах каждой категории классов прочности;

3. изменение в пределах категории классов прочности и интервалов толщин стенки трубы следующих величин — C_{\text{экв}} при массовой доле углерода более 0,12% и \text{Р}_{\text{ст}} при массовой доле углерода не более 0,12%, определенных на основе анализа ремонтируемого материала, — более чем на 0,03% выше значений данных величин у аттестованного материала;

4. изменение типа заготовки (таблица 3);

в) сварочные материалы:

1. изменение классификации присадочного металла;

2. если требуется испытание на ударный изгиб, то изменение марки расходуемых материалов;

3. изменение диаметра электрода;

4. изменение состава защитного газа X более чем на 5%;

5. изменение расхода защитного газа q более чем на 10%;

6. изменение марки флюса для сварки под флюсом;

г) параметры сварки:

1. изменение вида тока, например переход с переменного на постоянный;

2. изменение полярности тока;

3. при автоматической и полуавтоматической сварке — могут быть установлены интервалы тока, напряжения, скорости и теплоподвода для охвата интервала толщин. Для аттестации всего интервала в его пределах должны быть испытаны соответствующим образом выбранные точки. После этого новая аттестация потребуется в том случае, если отклонение от аттестованного интервала превысит одно из следующих значений:

• 10% по силе тока;
• 7% по напряжению;
• 10% по скорости перемещения при автоматической сварке;
• 10% по теплоподводу;

д) валик шва: при ручной и полуавтоматической сварке — изменение ширины шва более чем на 50%;

е) подогрев и термообработка после сварки:

1. проведение ремонтной сварки при температуре трубы ниже температуры аттестационных испытаний;

2. добавление или исключение термообработки после сварки.

Б.2.3. Механические испытания

Для каждого аттестационного испытания процедуры сварки необходимо изготовить и испытать два образца (Б.2.3.2 и Б.2.3.3). Для испытания на ударный изгиб необходимо изготовить и испытать три образца.

Б.2.3.2. Испытание на растяжение в поперечном направлении

Б.2.3.2.1. Образцы для испытания на растяжение в поперечном направлении должны иметь ширину в соответствии с требованиями ГОСТ 6996. Стыковой шов должен находиться в середине образца (рисунок 8 а). Усиление шва должно быть удалено с обеих сторон.

Б.2.3.2.2. Предел прочности на растяжение должен быть равен минимальному установленному пределу для соответствующего класса прочности труб.

Б.2.3.3. Испытание на направленный загиб в поперечном направлении

Б.2.3.3.1. Форма образца для этого испытания изображена на рисунке Б.1 со швом, размещенным в надрезе.

<б> В Б.2.2, перечисление б), 2).

1 — Длинные кромки получены механической или кислородной резкой или и тем, и другим

Б.2.3.3.2. Образец загибают на 180° в приспособлении (рисунок 9 и таблица Б.1), при этом наружная поверхность шва должна нагружаться на растяжение.

Размеры приспособления для испытания на направленный загиб
