ГОСТ 28961-91 (ИСО 887-83). Шайбы плоские для метрических болтов, винтов и гаек. Общий план

(утв. Постановлением Госстандарта СССР от 05.04.1991 № 443)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШАЙБЫ ПЛОСКИЕ ДЛЯ МЕТРИЧЕСКИХ БОЛТОВ, ВИНТОВ И ГАЕК

ОБЩИЙ ПЛАН

Plain washers for metric bolts, screws and nuts. General plan

ГОСТ 28961-91

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Подготовлен и внесен Министерством станкостроительной и инструментальной промышленности СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.1991 № 443.

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 887-83 «Шайбы плоские для метрических болтов, винтов и гаек. Общий план» и полностью ему соответствует.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер раздела
ГОСТ 6958-78 ГОСТ 10450-78 ГОСТ 11284-75 ГОСТ 11371-78 ГОСТ 18123-82 ГОСТ 28848-90	2, 7 2, 7 2, 3 2, 7 2, 6 2, 7

1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает спецификацию для полного ряда плоских шайб классов точности A и C для болтов, винтов и гаек с размерами резьбы от М1 до М140 включительно.

Стандарт не распространяется на шайбы для предварительно собранных болтов и винтов с точки зрения диаметров отверстия.

Примечание. Шайбы для строительных болтовых соединений будут включены в данный стандарт после достижения соглашения.

Требования настоящего стандарта являются обязательными.

2. ССЫЛКИ

ГОСТ 6958. Шайбы увеличенные. Классы точности A и C. Технические условия

ГОСТ 10450. Шайбы уменьшенные. Классы точности A и C. Технические условия

ГОСТ 11284. Отверстия сквозные под крепежные детали. Размеры

ГОСТ 18123. Шайбы. Общие технические условия

ГОСТ 28848. Шайбы плоские. Особо большие. Класс C.

3. ПРОХОДНЫЕ ОТВЕРСТИЯ

Проходные отверстия для шайб выбираются в соответствии с указанными в ГОСТ 11284, т.е. точный ряд для всех типов шайб класса точности A и средний ряд для всех типов шайб класса точности C. Однако для шайб класса точности A толщиной 6 мм и выше проходное отверстие среднего ряда является допустимым.

Примечание. Класс точности C не относится к шайбам из нержавеющей стали.

4. НАРУЖНЫЕ ДИАМЕТРЫ

Наружные диаметры выбирают из ряда, указанного в табл. 1.

Таблица 1

мм

2,5	8	18	39	80	125	190
3	9	20	44	85	135	200
3,5	10	22	50	92	140	210
4	11	24	56	98	145	220
4,5	12	28	60	105	160	230
5	14	30	66	110	165	240
6	15	34	72	115	175	250
7	16	37	78	120	180

5. ТОЛЩИНЫ

Толщины шайб выбирают из ряда, указанного в табл. 2.

Таблица 2

мм

0,3	1	2	4	8	14
0,5	1,2	2,5	5	10	16
0,8	1,6	3	6	12	18

6. ДОПУСКИ

Допуски на шайбы принимаются в соответствии с ГОСТ 18123.

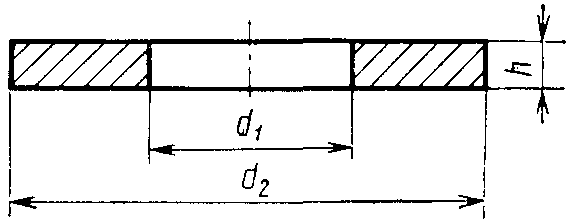

7. ПРЕДПОЧТИТЕЛЬНЫЕ СОЧЕТАНИЯ ДЛЯ ПЛОСКИХ ШАЙБ

Таблица 3

мм

Номинальный размер	d 1		Ряды
(размер резьбы d)	класс точности		мелкий			нормальный					средний		крупный			особо крупный
	A <1>	C	d 2	h	ГОСТ 10450 класс точности A	d 2	h	ГОСТ 11371 класс точности A (исполнение 1)	ГОСТ 11371 класс точности A (исполнение 2)	ГОСТ 11371 класс точности C	d 2	h	d 2	h	ГОСТ 6958 классы точности A и C	d 2	h	ГОСТ 28848 класс точности C
1	1,1	1,2	2,5	0,3		3	0,3
1,2	1,3	1,4	3	0,3		3,5	0,3
1,4	1,5	1,6	3	0,3		4	0,3
1,6	1,7	1,8	3,5	0,3	X	4	0,3	X					5	0,3
1,8	2	2,1	4	0,3		4,5	0,3						-	-
2	2,2	2,4	4,5	0,3	X	5	0,3	X					6	0,5
2,2	2,4	2,6	4,5	0,3		6	0,5						-	-
2,5	2,7	2,9	5	0,5	X	6	0,5	X					8	0,5
3	3,2	3,4	6	0,5	X	7	0,5	X					9	0,8	X
3,5	3,7	3,9	7	0,5	X	8	0,5	X			9	0,5	11	0,8	X
4	4,3	4,5	8	0,5	X	9	0,8	X			10	0,8	12	1	X
4,5	4,8	5	9	0,8		10	0,8				-	-	15	1
5	5,3	5,5	9	1	X	10	1	X	X	X	12	1	15	1,2	X	18	2	X
6	6,4	6,6	11	1,6	X	12	1,6	X	X	X	15	1,2	18	1,6	X	22	2	X
7	7,4	7,6	12	1,6		14	1,6				-	-	22	2		24	2
8	8,4	9	15	1,6	X	16	1,6	X	X	X	20	1,6	24	2	X	28	3	X
10	10,5	11	18	1,6	X	20	2	X	X	X	24	2	30	2,5	X	34	3	X
12	13	13,5	20	2	X	24	2,5	X	X	X	30	2,5	37	3	X	44	4	X
14	15	15,5	24	2,5	X	28	2,5	X	X	X	-	-	44	3	X	50	4	X
16	17	17,5	28	2,5	X	30	3	X	X	X	39	3	50	3	X	56	5	X
18	19	20	30	3		34	3				-	-	56	4		60	5
20	21	22	34	3	X	37	3	X	X	X	50	3	60	4	X	72	6	X
22	23	24	37	3		39	3						66	5		80	6
24	25	26	39	4	X	44	4	X	X	X			72	5	X	85	6	X
27	28	30	44	4		50	4						85	6		98	6
30	31	33	50	4	X	56	4	X	X	X			92	6	X	105	6	X
33	34	36	56	5		60	5						105	6		115	8
36	37	39	60	5	X	66	5	X	X	X			110	8	X	125	8	X
39		42				72	6						120	8		140	10
42		45				78	8						125	10
45		48				85	8						135	10
48		52				92	8						145	10
52		56				98	8						160	10
56		62				105	10
60		66				110	10
64		70				115	10
68		74				120	10
72		78				125	10
76		82				135	10
80		86				140	12
85		91				145	12
90		96				160	12
95		101				165	12
100		107				175	14
105		112				180	14
110		117				185	14
115		122				200	14
120		127				210	16
125		132				220	16
130		137				230	16
140		147				240	18

---

<1> Шайбы класса точности A толщиной 6 мм и выше имеют проходные отверстия среднего ряда.

---
