ГОСТ 10450-78. Межгосударственный стандарт. Шайбы уменьшенные. Классы точности A и C. Технические условия
(введен в действие Постановлением Госстандарта СССР от 26.06.1978 № 76)
(ред. от 01.03.1988)
Внимание
Действие данного документа восстановлено на территории Российской Федерации с 01.09.2023 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 15.08.2023 № 646-ст). Действие данного документа, утратившего силу с 01.01.2023 в связи в связи с изданием Приказа Росстандарта от 31.05.2017 № 459-ст (ред. от 30.04.2021), восстановлено на территории Российской Федерации с 01.09.2023 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 15.08.2023 № 646-ст). Документ утратил силу с 01.01.2023 в связи с изданием Приказа Росстандарта от 31.05.2017 № 459-ст (ред. от 30.04.2021). Взамен введен в действие ГОСТ ISO 7092-2016. С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1979. Взамен ГОСТ 10450-68.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 10450-68*"]:::rst n1["ГОСТ 10450-78"]:::doc click n1 "https://bukva.ai/docs/gost-10450-78" "ГОСТ 10450-78. Межгосударственный стандарт. Шайбы уменьшенные. Классы точности A и C. Технические условия (введен в действие Постановлением Госстандарта СССР от 26.06.1978 N 76)" n2["ГОСТ ISO 7092-2016"]:::doc click n2 "https://bukva.ai/docs/gost-iso-7092-2016" "ГОСТ ISO 7092-2016. Межгосударственный стандарт. Шайбы плоские. Мелкая серия. Класс точности A (введен в действие Приказом Росстандарта от 31.05.2017 N 459-ст)" n3["ГОСТ Р 59955-2021"]:::doc click n3 "https://bukva.ai/docs/ukazanie-ukazaniya-10-1184" "ГОСТ Р 59955-2021. Национальный стандарт Российской Федерации. Ракетно-космическая техника. Шайбы уменьшенные. Классы точности A и C. Технические условия (утв. и введен в действие " n1 --> n2 n1 --> n3 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Diminished washers. Product grades A and C.
Постановлением Государственного комитета стандартов Совета Министров СССР от 26.06.78 № 76 дата введения установлена
Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)
Издание с Изменениями № 1, 2, утвержденными в ноябре 1983 г., марте 1988 г. (ИУС 2-84, 6-88).
Настоящий стандарт распространяется на уменьшенные шайбы классов точности A и C для крепежных деталей диаметром резьбы от 1 до 48 мм.
(Измененная редакция, Изм. № 1, 2).
1. КОНСТРУКЦИЯ И РАЗМЕРЫ

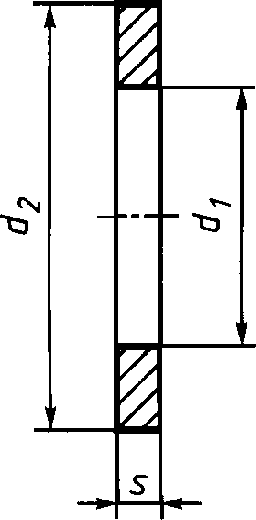

1.1. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
Пример условного обозначения уменьшенной шайбы для крепежной детали с диаметром резьбы 12 мм с толщиной, установленной в стандарте, из стали марки 08кп, с цинковым покрытием толщиной 6 мкм хроматированным:
Шайба 12.01.08кп. 016 ГОСТ 10450-78
1.2 По согласованию между изготовителем и потребителем допускается:
- изготовлять шайбы с другими толщинами;
- изготовлять шайбы с внутренними диаметрами 12,5; 14,5 и 16,5 мм.
1.1, 1.2. (Измененная редакция, Изм. № 1).
1.3 Теоретическая масса шайб приведена в приложении.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1 Технические требования — по ГОСТ 18123-82.
(Измененная редакция, Изм. № 1).
2.2, 2.3. (Исключены, Изм. № 1).
2.4. Временная противокоррозионная защита, упаковка и маркировка тары — по ГОСТ 18160-72.
(Введен дополнительно, Изм. № 2).
3. ПРАВИЛА ПРИЕМКИ
3.1 Правила приемки шайб — по ГОСТ 17769-83.
(Измененная редакция, Изм. № 1).
4. МЕТОДЫ КОНТРОЛЯ
4.1 Методы контроля шайб — по ГОСТ 18123-82.
Разд. 5. (Исключен, Изм. № 2).
Примечание. Для определения массы шайб, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты:
0,356 — для алюминиевого сплава;
