ГОСТ 6958-78. Межгосударственный стандарт. Шайбы увеличенные. Классы точности A и C. Технические условия
(введен в действие Постановлением Госстандарта СССР от 26.06.1978 № 1675)
(ред. от 01.03.1988, с изм. от 31.05.2017)
Внимание
Действие данного документа восстановлено на территории Российской Федерации с 01.09.2023 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 15.08.2023 № 646-ст). Действие данного документа, утратившего силу с 01.01.2023 в связи в связи с изданием Приказа Росстандарта от 31.05.2017 № 461-ст (ред. от 30.04.2021), восстановлено на территории Российской Федерации с 01.09.2023 только в отношении продукции, поставляемой по Государственному оборонному заказу (Приказ Росстандарта от 15.08.2023 № 646-ст). Документ утратил силу на территории Российской Федерации с 01.01.2023 в целом в связи с изданием Приказа Росстандарта от 31.05.2017 № 461-ст (ред. от 30.04.2021). Документ утратил силу на территории Российской Федерации с 01.01.2023 в части шайб класса точности A в связи с изданием Приказа Росстандарта от 31.05.2017 № 460-ст (ред. от 30.04.2021) и в части шайб класса точности C в связи с изданием Приказа Росстандарта от 31.05.2017 № 461-ст (ред. от 30.04.2021). Взамен введены в действие ГОСТ ISO 7093-1-2016 и ГОСТ ISO 7093-2-2016 соответственно. С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1979. Взамен ГОСТ 6958-68.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 6958-78"]:::doc click n0 "https://bukva.ai/docs/gost-6958-78" "ГОСТ 6958-78. Межгосударственный стандарт. Шайбы увеличенные. Классы точности A и C. Технические условия (введен в действие Постановлением Госстандарта СССР от 26.06.1978 N 1675)" n1["ГОСТ ISO 7093-1-2016"]:::doc click n1 "https://bukva.ai/docs/gost-iso-7093-1-2016" "ГОСТ ISO 7093-1-2016. Межгосударственный стандарт. Шайбы плоские. Крупная серия. Часть 1. Класс точности A (введен в действие Приказом Росстандарта от 31.05.2017 N 460-ст)" n2["ГОСТ ISO 7093-2-2016"]:::doc click n2 "https://bukva.ai/docs/gost-iso-7093-2-2016" "ГОСТ ISO 7093-2-2016. Межгосударственный стандарт. Шайбы плоские. Крупная серия. Часть 2. Класс точности C (введен в действие Приказом Росстандарта от 31.05.2017 N 461-ст)" n0 --> n2 n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 26 июня 1978 г. № 1675
ШАЙБЫ УВЕЛИЧЕННЫЕ. КЛАССЫ ТОЧНОСТИ A и C
Enlarged washers. Product grades A and C. Specifications
МКС 21.060.30
Дата введения 1 января 1979 года
Постановлением Государственного комитета стандартов Совета Министров СССР от 26 июня 1978 г. № 1675 дата введения установлена 01.01.1979.
Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6 — 93).
Издание с Изменениями № 1, 2, утвержденными в ноябре 1983 г., в марте 1988 г. (ИУС 2-84, 6-88).
Настоящий стандарт распространяется на увеличенные шайбы классов точности A и C для крепежных деталей диаметром резьбы от 1 до 48 мм.
(Измененная редакция, Изм. № 1, 2).
1. КОНСТРУКЦИЯ И РАЗМЕРЫ

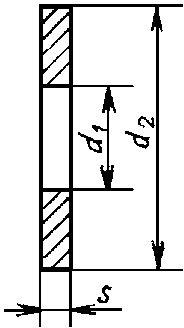

1.1. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в таблице.
| Диаметр резьбы крепежной детали | d 1 | d 2 | s | |
| Класс точности | ||||
| A | C | |||
| 1,0 | 1,1 | 1,2 | 4,0 | 0,3 |
| 1,2 | 1,3 | 1,4 | 4,0 | 0,3 |
| 1,6 | 1,7 | 1,8 | 5,0 | 0,3 |
| 2,0 | 2,2 | 2,4 | 6,0 | 0,5 |
| 2,5 | 2,7 | 2,9 | 8,0 | 0,5 |
| 3,0 | 3,2 | 3,4 | 9,0 | 0,8 |
| 3,5 | 3,7 | 3,9 | 11,0 | 0,8 |
| 4,0 | 4,3 | 4,5 | 12,0 | 1,0 |
| 5,0 | 5,3 | 5,5 | 15,0 | 1,2 |
| 6,0 | 6,4 | 6,6 | 18,0 | 1,6 |
| 8,0 | 8,4 | 9,0 | 24,0 | 2,0 |
| 10,0 | 10,5 | 11,0 | 30,0 | 2,5 |
| 12,0 | 13,0 | 13,5 | 37,0 | 3,0 |
| 14,0 | 15,0 | 15,5 | 44,0 | 3,0 |
| 16,0 | 17,0 | 17,5 | 50,0 | 3,0 |
| 18,0 | 19,0 | 20,0 | 56,0 | 4,0 |
| 20,0 | 21,0 | 22,0 | 60,0 | 4,0 |
| 22,0 | 23,0 | 24,0 | 66,0 | 5,0 |
| 24,0 | 25,0 | 26,0 | 72,0 | 5,0 |
| 27,0 | 28,0 | 30,0 | 85,0 | 6,0 |
| 30,0 | 31,0 | 33,0 | 92,0 | 6,0 |
| 36,0 | 37,0 | 39,0 | 110,0 | 8,0 |
| 42,0 | - | 45,0 | 125,0 | 10,0 |
| 48,0 | - | 52,0 | 145,0 | 10,0 |
Пример условного обозначения увеличенной шайбы для крепежной детали с диаметром резьбы 12 мм, с толщиной, установленной в стандарте, из стали марки 08кп, с цинковым покрытием толщиной 6 мкм хроматированным:
Шайба 12.01.08кп.016 ГОСТ 6958-78.
1.2 По согласованию между изготовителем и потребителем допускается:
изготовлять шайбы с другими толщинами;
1.1, 1.2. (Измененная редакция, Изм. № 1, 2).
1.3 Теоретическая масса шайб приведена в Приложении.
(Введен дополнительно, Изм. № 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1 Технические требования — по ГОСТ 18123-82.
2.2, 2.3. (Исключены, Изм. № 1).
2.4. Временная противокоррозионная защита, упаковка и маркировка тары — по ГОСТ 18160-72.
(Введен дополнительно, Изм. № 2).
3. ПРАВИЛА ПРИЕМКИ
3.1 Правила приемки шайб — по ГОСТ 17769-83.
(Измененная редакция, Изм. № 1).
4. МЕТОДЫ КОНТРОЛЯ
4.1 Методы контроля шайб — по ГОСТ 18123-82.
Разд. 5. (Исключен, Изм. № 2).
| Диаметр резьбы крепежной детали, мм | Теоретическая масса 1000 шт. шайб, кг, класса точности | |
| A | C | |
| 1,0 | 0,028 | 0,027 |
| 1,2 | 0,027 | 0,026 |
| 1,6 | 0,045 | 0,044 |
| 2,0 | 0,095 | 0,092 |
| 2,5 | 0,178 | 0,174 |
| 3,0 | 0,350 | 0,343 |
| 3,5 | 0,532 | 0,525 |
| 4,0 | 0,890 | 0,870 |
| 5,0 | 1,452 | 1,436 |
| 6,0 | 2,796 | 2,770 |
| 8,0 | 6,130 | 6,000 |
| 10,0 | 12,170 | 12,000 |
| 12 | 22,000 | 21,630 |
| 14 | 32,000 | 31,560 |
| 16 | 41,000 | 40,340 |
| 18 | 68,000 | 67,140 |
| 20 | 78,000 | 77,000 |
| 22 | 118,000 | 116,000 |
| 24 | 131,000 | 139,000 |
| 27 | 238,000 | 234,000 |
| 30 | 277,000 | 273,000 |
| 36 | 529,000 | 522,000 |
| 42 | - | 838,400 |
| 48 | - | 1129,606 |
Примечание. Для определения массы шайб, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициенты:
