ГОСТ 28778-90. Государственный стандарт Союза ССР. Болты самоанкерующиеся распорные для строительства. Технические условия
(утв. Постановлением Госстандарта СССР от 04.12.1990 № 106)
Внимание
Документ утратил силу с 01.02.2024 в связи с изданием Приказа Росстандарта от 28.12.2023 № 1700-ст. Взамен введен в действие ГОСТ 28778-2023. Документ утратил силу с 01.02.2024 в связи с изданием Приказа Росстандарта от 28.12.2023 № 1700-ст. Взамен введен в действие ГОСТ 28778-2023. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1991.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 28778-90"]:::rst click n0 "https://bukva.ai/docs/gost-28778-90" "ГОСТ 28778-90. Государственный стандарт Союза ССР. Болты самоанкерующиеся распорные для строительства. Технические условия (утв. Постановлением Госстандарта СССР от 04.12.1990 N 10" n1["ГОСТ 28778-2023"]:::doc click n1 "https://bukva.ai/docs/standart-gost-28778-2023" "ГОСТ 28778-2023. Межгосударственный стандарт. Болты самоанкерующиеся распорные для строительства. Технические условия (введен в действие Приказом Росстандарта от 28.12.2023 N 1700-" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Постановлением Госстандарта СССР
от 4 декабря 1990 г. № 106
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БОЛТЫ САМОАНКЕРУЮЩИЕСЯ РАСПОРНЫЕ ДЛЯ СТРОИТЕЛЬСТВА
Self-anchoring expansion bolts for building. Specifications
1 июля 1991 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству Госстроя СССР.
Разработчики: Ю.К. Жебелев, канд. техн. наук (руководитель темы); Р.А. Каграманов, канд. техн. наук; Б.А. Старшев; В.А. Вальков; В.П. Сахарчук; В.П. Манин; В.В. Баконин.
2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 04.12.1990 № 106.
3. Срок первой проверки — 1993 г.
4. Авторское свидетельство № 1287692. Патент ФРГ № 3720740.
6. Ссылочные нормативно-технические документы (НТД)
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2.601-68 | 1.17 |
| ГОСТ 9.302-88 | 3.3 |
| ГОСТ 9.303-84 | 1.11 |
| ГОСТ 9.306-85 | 1.11 |
| ГОСТ 503-81 | 1.10 |
| ГОСТ 1759.0-87 | 1.6 |
| ГОСТ 1759.1-82 | 1.6 |
| ГОСТ 1759.4-87 | 1.2, 1.6 |
| ГОСТ 6402-70 | 1.13 |
| ГОСТ 6958-78 | 1.13 |
| ГОСТ 15150-69 | Вводная часть, 4.2 |
| ГОСТ 16093-81 | 1.7 |
| ГОСТ 18160-72 | 1.16 |
| ГОСТ 24379.0-80 | 1.2 |
Настоящий стандарт распространяется на стальные самоанкерующиеся распорные болты (далее — БСР), с заклинивающим элементом (ЗЭ) видов климатических исполнений У3.1, У3 и УХЛ3 по ГОСТ 15150, предназначенные для закрепления деталей строительных конструкций, трубопроводов, оборудования и др. к бетонным, железобетонным и кирпичным конструкциям зданий и сооружений.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. БСР должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, утвержденной в установленном порядке.
1.2. Детали БСР вида климатического исполнения У3.1 должны изготавливаться из сталей, применяемых для болтов класса прочности 4.6 и выше по ГОСТ 1759.4, а исполнений У3 и УХЛ3 — из сталей, применяемых для фундаментных болтов, по ГОСТ 24379.0.

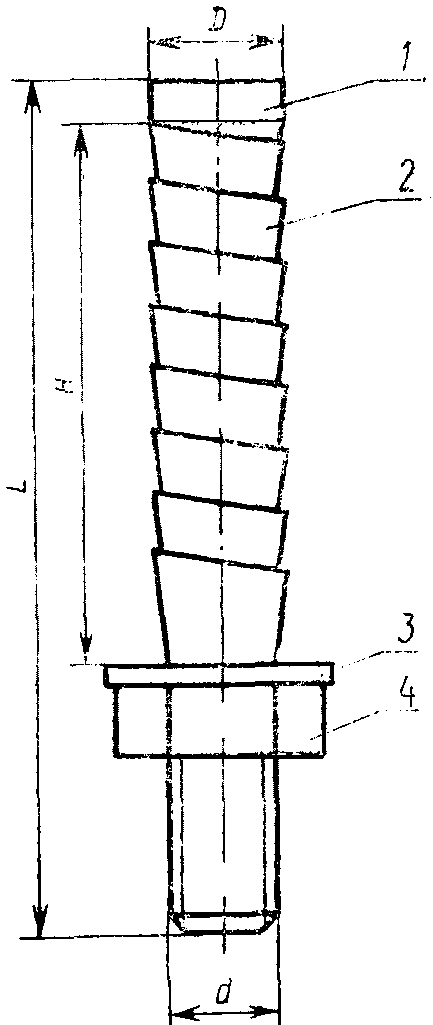

1.3. Конструкция и основные размеры БСР должны соответствовать указанным на черт. 1 и в табл. 1.
1 — болт; 2 — ЗЭ; 3 — шайба; 4 — гайка
| Типоразмер БСР | Код ОКП | Номинальный диаметр резьбы d | Диаметр головки D +1,0 | Длина болта L | Длина ЗЭ H | Теоретическая масса 1000 шт., кг |
|---|---|---|---|---|---|---|
| М6 x 65 М8 x 85 М10 x 100 М12 x 110 М16 x 150 М20 x 200 М22 x 250 М24 x 300 | 12 8000 0001 12 8000 0002 12 8000 0003 12 8000 0004 12 8000 0004 12 8000 0005 12 8000 0006 12 8000 0007 | 6 8 10 12 16 20 22 24 | 9,0 11,0 13,0 15,0 19,0 23,0 25,0 27,0 | 65 85 100 110 150 200 250 300 | 45 60 70 75 100 125 150 180 | 31,92 60,92 90,61 134,02 192,29 456,90 740,6 1159,52 |
При технико-экономическом обосновании допускается изменение длины болтов и ЗЭ.
Пример условного обозначения самоанкерующегося распорного болта диаметром резьбы d = 8 мм, длиной L = 85 мм исполнения У3:

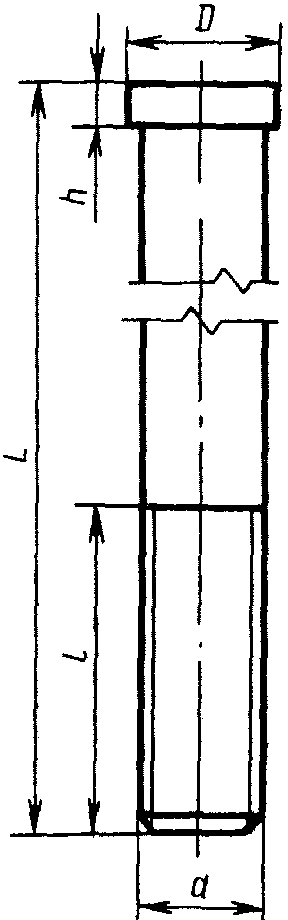

1.4. Конструкция и размеры болта, входящего в состав БСР, должны соответствовать указанным на черт. 2 и в табл. 2.
| Типоразмер БСР | d | L | D +0,1 | h, не более | l | Теоретическая масса 1000 шт., кг |
|---|---|---|---|---|---|---|
| М6 x 65 М8 x 85 М10 x 100 М12 x 110 М16 x 150 М20 x 200 М22 x 250 М24 x 300 | 6 8 10 12 16 20 22 24 | 65 85 1000 110 150 200 250 300 | 9,0 11,0 13,0 15,0 19,0 23,0 25,0 27,0 | 5 5 5 5 5 5 5 5 | 30 35 45 50 70 100 110 150 | 16,47 35,22 60,24 100,18 152,12 408,61 590,58 1099,52 |
1.5. Увеличение длины L допускается при соответствующем увеличении длины резьбы l, указанной в табл. 2.
1.6. Требования к стержню и резьбе болта должны соответствовать ГОСТ 1759.0, ГОСТ 1759.1, ГОСТ 1759.4.
1.7 Поле допуска резьбы — 6g или 8g по ГОСТ 16093.
1.8 Остальные требования не нормируются.

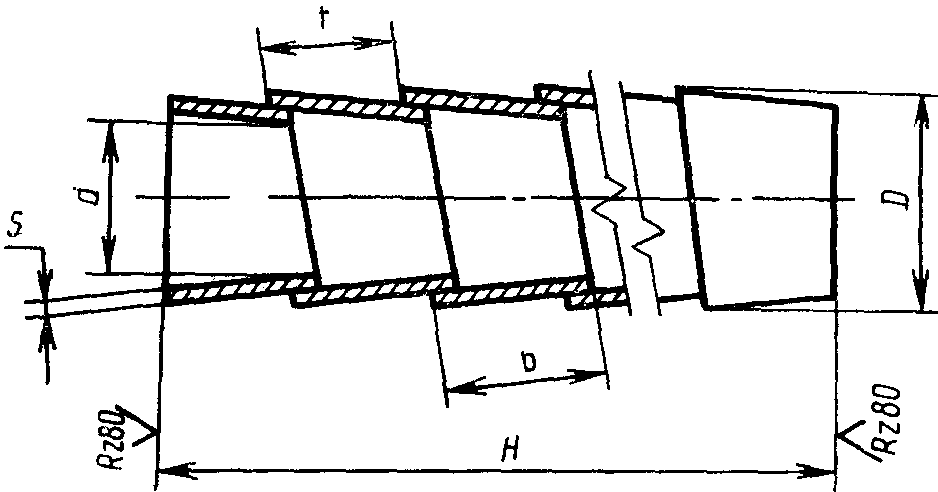

1.9. Конструкция и размеры ЗЭ, входящего в состав БСР, должны соответствовать указанным на черт. 3 и в табл. 3.
| Типоразмер БСР | d | D | H | b | t | s | Теоретическая масса 1000 шт., кг | |
| Номин. откл. | Пред. откл. | |||||||
| М6 x 65 М8 x 85 М10 x 100 М12 x 110 М16 x 150 М20 x 200 М22 x 250 М24 x 300 | 6,2 8,2 10,2 12,2 16,2 20,2 22,2 24,2 | 9,8 11,8 13,8 15,8 19,8 23,8 25,8 27,8 | 45 60 70 75 100 125 150 180 | 10 12 12 14 14 16 16 20 | 6,0 7,0 7,0 8,0 8,0 9,0 9,0 11,0 | +3,0 +3,0 +3,0 +5,0 +5,0 +6,0 +6,0 +8,0 | 0,6 0,8 0,8 0,8 0,9 1,0 1,0 1,2 | 15,45 25,70 30,30 34,20 40,17 48,29 50,02 60,22 |
1.10. ЗЭ представляет собой спираль, навитую из ленты по ГОСТ 503.
1.11. БСР по согласованию с заказчиком могут покрываться цинковым хроматированием (Ц. хр.) или кадмиевым хроматированием (Кд. хр.) по ГОСТ 9.306. При технико-экономическом обосновании допускаются другие виды металлических антикоррозионных покрытий по ГОСТ 9.303.
1.12. Расчетная нагрузка на БСР не должна превышать 0,6 \sigma_{\text{вр}} металла, из которого изготовлены болты.
1.13. БСР поставляют в сборе: болт, заклинивающий элемент, плоская шайба по ГОСТ 6958, гайка по ГОСТ 6402.
1.14. Объем партии и тип тары — по согласованию с заказчиком, но не более 1 т.
1.15 Каждая партия БСР должна быть снабжена паспортом, в котором указывают:
номер и дату заполнения документа;
копию сертификатов на материалы, из которых изготовлены БСР.
1.16 Маркировка и упаковка БСР — по ГОСТ 18160.
1.17. К каждой упаковке должна быть прикреплена этикетка по ГОСТ 2.601.
2. ПРИЕМКА
При приемке БСР контролю подвергают выборку не менее 10% объема партии БСР. При приемке проверяют комплектность, внешний вид, геометрические параметры, качество покрытия и сертификаты на материалы деталей БСР.
3. МЕТОДЫ КОНТРОЛЯ
3.1. Геометрические параметры болтов и ЗЭ проверяют с помощью шаблонов или универсальных измерительных приборов.
3.2. Контроль БСР в сборе производят визуально путем сравнения их с образцом-эталоном.
3.3 Методы проверки качества покрытий — по ГОСТ 9.302.
4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1 Доставка БСР допускается транспортом любого вида.
4.2. Хранение БСР — по группе условий хранения 2 по ГОСТ 15150.
5. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
5.1. БСР устанавливают в несущих конструкциях зданий и сооружений из бетона класса по прочности на сжатие не ниже B15 или марки M150.
5.2. Для закрепления БСР в несущей конструкции сверлят отверстие глубиной, обеспечивающей выступление резьбового конца болта, достаточной для закрепления конструкции, и диаметром, превышающим не более чем на 2 мм диаметр заклинивающего элемента (черт. 4).
5.3. БСР устанавливают в образованное отверстие головкой болта вперед. Перед установкой БСР следует убедиться, что ЗЭ широкой частью витков обращен в сторону головки болта.

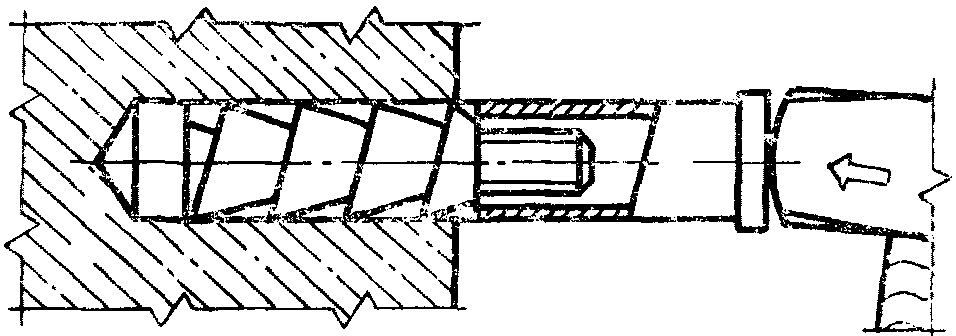

5.4. На стержень болта устанавливают инвентарную втулку. Постукиванием молотка по свободному торцу втулки осаживают ЗЭ до прекращения осадки (черт. 5). Затем втулку снимают со стержня болта.

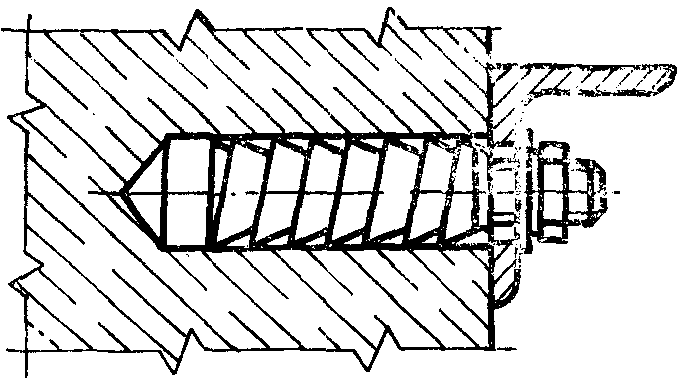

5.5. На выступающий резьбовой конец болта с помощью шайбы и гайки закрепляют детали строительных конструкций, трубопроводов, различного оборудования и др. (черт. 6).
5.6. Для обеспечения несущей способности БСР к гайке прикладывают крутящий момент затяжки, превышающий 20% расчетного.
