ГОСТ 27678-88 (СТ СЭВ 5881-87). Плиты древесно-стружечные и фанера. Перфораторный метод определения содержания формальдегида

Государственный комитет СССР по стандартам · № ГОСТ 27678-88Утратил силу 12.10.2026

(утв. Постановлением Госстандарта СССР от 06.04.1988 № 998)

(ред. от 26.01.1990)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 6 апреля 1988 г. № 998

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ДРЕВЕСНО-СТРУЖЕЧНЫЕ И ФАНЕРА

ПЕРФОРАТОРНЫЙ МЕТОД ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ФОРМАЛЬДЕГИДА

Particle boards and plywood. Perforatory method for determining formaldehyde content

ГОСТ 27678-88

(СТ СЭВ 5881-87)

Группа К29

ОКСТУ 5309

Срок действия

с 1 января 1989 года

до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.

Исполнители: О.Е. Поташев, канд. техн. наук; В.А. Лычев, канд. хим. наук; И.В. Пинтус; Б.К. Иванов.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 06.04.1988 № 998.

3. Стандарт полностью соответствует СТ СЭВ 5881-87.

4. Введен впервые.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, раздела
ГОСТ 1770-74 ГОСТ 4159-79 ГОСТ 4204-77 ГОСТ 4328-77 ГОСТ 4517-87	разд. 2 разд. 2 разд. 2 разд. 2 разд. 2

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от

26.01.1990 № 92)

ГОСТ 5789-78	разд. 2
ГОСТ 6709-72	разд. 2
ГОСТ 10163-76	разд. 2
ГОСТ 10634-78	п. 3.2
ГОСТ 20292-74	разд. 2
ГОСТ 25336-82	разд. 2
ГОСТ 25794.1-83	разд. 2
ГОСТ 25794.2-83	разд. 2
ГОСТ 27025-86	п. 3.1
ГОСТ 27068-86	разд. 2

Настоящий стандарт распространяется на необлицованные и нелакированные древесно-стружечные плиты и фанеру и устанавливает перфораторный метод определения содержания формальдегида.

Метод заключается в экстрагировании в перфораторе формальдегида из образцов древесно-стружечных плит и фанеры кипящим толуолом, поглощении его дистиллированной водой и обратном йодометрическом титровании.

1. ОТБОР ОБРАЗЦОВ

1.1. Средства измерения и точность изготовления образцов по ГОСТ 10633-78, ГОСТ 9620-72.

1.2. Древесно-стружечные плиты и фанеру для испытания отбирают в период от 3 до 6 дней после изготовления.

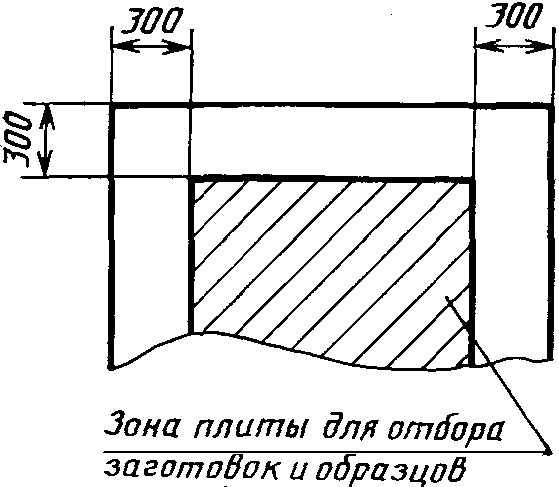

Из указанной на черт. 1 зоны плиты вырезают заготовки площадью не менее 0,1 м2.

Зона плиты для отбора заготовок и образцов

1. Отбор образцов

Черт. 1

Допускается хранить и транспортировать герметично упакованные заготовки не более 42 дней.

1.3. Из заготовок вырезают образцы для испытания размером (25 x 25) мм общей массой около 500 г.

Кромки образцов не должны быть обожжены.

Допускается до начала испытания хранить герметично упакованные образцы не более 24 ч после вырезания при температуре (20 +/- 2) °C.

2. АППАРАТУРА И РЕАКТИВЫ

Аппарат для экстракции (черт. 2), состоящий из: круглодонной колбы 1 К-1-1000-45/40 ТХС по ГОСТ 25336-82; перфоратора 2 со спускным краном, фильтром ФКП-60-ПОР-160 ТХС по ГОСТ 25336-82 и теплоизолированными верхней частью и отводной трубкой; холодильника 3 типа ХСВО или ХСВ по ГОСТ 25336-82 общей длиной около 400 мм; трубки 4 с шаровым расширением длиной 380 мм, наружным диаметром 10 мм, диаметром шарового расширения 50 мм, расстоянием от нижнего конца трубки до расширения 200 мм; сборника 5 — колба Кн-2-250-50 (34, 40) ТС по ГОСТ 25336-82.

2. Аппаратура и реактивы

Черт. 2

Допускается вместо элементов 4 и 5 применять сборник 6 с размерами шаровых расширений 45 — 50 мм и вместимостью колбы 250 см3.

Нагреватель электрический для нагрева круглодонной колбы.

Колба мерная 2-2000-2 по ГОСТ 1770-74.

Колба для титрования Кн-1-500-29/32 по ГОСТ 25336-82.

Бюретка 1-2-50-0,1 по ГОСТ 20292-74.

Пипетки 2-2-10, 2-2-20, 2-2-50 и 2-2-100 по ГОСТ 20292-74.

Цилиндры мерные исполнения 1 (3) по ГОСТ 1770-74 вместимостью 100 и 1000 см3.

Весы лабораторные технические с ценой деления 0,1 г.

Толуол по ГОСТ 5789-78.

Йод по ГОСТ 4159-79, свежеприготовленный раствор концентрации точно с ( {}_{2}^{1}I_{2} ) = 0,01 моль/дм3, готовят разбавлением раствора йода концентрации точно с ( {}_{2}^{1}I_{2} ) = 0,1 моль/дм3 по ГОСТ 25794.2-83.

Кислота серная по ГОСТ 4204-77, раствор, разбавленный по объему в отношении 1:1.

Натрий серноватистокислый (натрия тиосульфат) по ГОСТ 27068-86, свежеприготовленный раствор концентрации точно с ( Na_{2}S_{2}O_{3} \cdot 5H_{2}O ) = 0,01 моль/дм3 готовят разбавлением раствора серноватистокислого натрия концентрации точно с ( Na_{2}S_{2}O_{3} \cdot 5H_{2}O ) = 0,1 моль/дм3 по ГОСТ 25794.2-83.

Натрия гидроокись по ГОСТ 4328-77, раствор концентрации с (NaOH) = 1 моль/дм3, готовят по ГОСТ 25794.1-83.

Крахмал растворимый по ГОСТ 10163-76, раствор с массовой долей 1%, готовят по ГОСТ 4517-87.

Вода дистиллированная по ГОСТ 6709-72.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Общие указания по проведению испытания — по ГОСТ 27025-86.

3.2 Определение влажности

Влажность плит в момент испытания определяют по ГОСТ 10634-88, фанеры — по ГОСТ 9621-72 на образцах размером (25 x 25) мм, взвешивая одновременно 5 — 6 образцов общей массой не менее 25 г.

3.3 Определение содержания формальдегида

3.3.1. От общей массы образцов отбирают (105 +/- 5) г и взвешивают испытуемые образцы с погрешностью не более 0,1 г. Образцы помещают в круглодонную колбу и наливают в нее 600 см3 толуола, подсоединяют колбу к перфоратору, заполняют его водой так, чтобы между поверхностью воды и отверстием слива сифона оставалось пространство высотой 10 — 20 мм (объем воды около 1000 см3). Затем присоединяют холодильник и сборник через трубку с шаровым расширением. В сборник предварительно наливают 100 см3 воды.

Когда аппарат для экстракции полностью собран, подключают охлаждение и электрический нагреватель. Мощность нагревания регулируют так, чтобы время между включением и прохождением первых пузырей толуола через фильтр составляло 20 — 30 мин и скорость обратного регулярного потока толуола составляла 50 — 70 капель в минуту в течение всего времени экстрагирования.

Экстрагирование проводят в течение 2 ч, начиная с момента прохождения первых пузырей через фильтр. При экстрагировании вода из сборника не должна попадать в другие части аппарата для экстракции.

Содержащуюся в перфораторе воду после охлаждения переливают через спускной кран в мерную колбу. Перфоратор промывают водой два раза по 200 см3 и сливают ее также в мерную колбу. Затем переливают раствор из сборника в мерную колбу и доводят водой до метки. Раствор перемешивают.

3.3.2. Из мерной колбы пипеткой отбирают 100 см3 раствора в коническую колбу для титрования, добавляют 50 см3 раствора йода и 20 см3 раствора гидроокиси натрия. Колбу закрывают и на 15 мин ставят в темноту. Затем осторожно добавляют 10 см3 раствора серной кислоты. Раствор при этом должен приобрести темно-коричневый цвет. Выделившийся в результате этого избыточный йод титруют раствором серноватистокислого натрия в присутствии раствора крахмала в конце титрования до исчезновения окраски.

3.4. Проводят контрольное испытание по п. 3.3, используя реактивы из той же партии и в тех же количествах, что и при испытании, но без испытуемых образцов.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Содержание формальдегида (X) в миллиграммах на 100 г абсолютно сухой древесно-стружечной плиты и фанеры вычисляют по формуле

X = \frac{3(V - V_{1})(100 + W)}{m} ,

где V — объем раствора серноватистокислого натрия концентрации точно c ( Na_{2}S_{2}O_{3} \cdot 5H_{2}O ) = 0,01 моль/дм3, израсходованный на титрование в контрольном испытании, см3;

V_{1} — объем раствора серноватистокислого натрия концентрации точно с ( Na_{2}S_{2}O_{3} \cdot 5H_{2}O ) = 0,01 моль/дм3, израсходованный на титрование, см3;

W — влажность образцов, %;

m — масса испытуемых образцов, г.

Результат округляют до целого числа.

4.2. За результат испытания принимают среднее арифметическое не менее двух титрований, расхождение между которыми не должно превышать 5 мг на 100 г абсолютно сухой плиты или фанеры. В противном случае титрование повторяют.

4.3 Результаты испытания заносят в протокол или журнал испытаний, который должен содержать следующие данные:

наименование предприятия-изготовителя;

характеристику плит и фанеры и связующего, способ производства, марку плит и фанеры, вид поверхности, номинальную толщину, плотность;

влажность образцов в момент испытания, %;

содержание формальдегида, мг на 100 г абсолютно сухой плиты и фанеры;

дату изготовления плит и фанеры;

дату отбора образцов и проведения испытания;

наименование организации, проводившей испытание;

ссылку на настоящий стандарт;

марку фанеры, породу древесины, толщину, количество слоев, марку смолы, состав клея, вид поверхности.
