ГОСТ 10634-88. Плиты древесно-стружечные. Методы определения физических свойств

(утв. Постановлением Госстандарта СССР от 19.12.1988 № 4218)

(ред. от 29.09.2008)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 10634-88"]:::doc
  click n0 "https://bukva.ai/docs/gost-10634-88" "ГОСТ 10634-88. Плиты древесно-стружечные. Методы определения физических свойств (утв. Постановлением Госстандарта СССР от 19.12.1988 N 4218)"
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ДРЕВЕСНО-СТРУЖЕЧНЫЕ

МЕТОДЫ ОПРЕДЕЛЕНИЯ ФИЗИЧЕСКИХ СВОЙСТВ

Wood particle boards. Methods for determination of physical properties

ГОСТ 10634-88 (СТ СЭВ 6011-87, СТ СЭВ 6012-87,

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством лесной промышленности СССР.

Разработчики: О.Е. Поташев, канд. техн. наук; И.В. Пинтус.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19.12.1988 № 4218.

3. Стандарт полностью соответствует СТ СЭВ 6011-87, СТ СЭВ 6012-87, СТ СЭВ 6827-89, СТ СЭВ 6828-89.

4. Взамен ГОСТ 10634-78.

5. Ссылочные нормативно-технические документы

6. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в декабре 1990 г. (ИУС 3-91).

Настоящий стандарт распространяется на древесно-стружечные плиты (в дальнейшем — плиты) и устанавливает методы определения влажности, плотности, водопоглощения, разбухания в воде по толщине.

Стандарт не распространяется на плиты с облицованной и лакированной поверхностью.

1. АППАРАТУРА И МАТЕРИАЛЫ

Весы лабораторные по ГОСТ 24104-2001 среднего класса точности, обеспечивающие наибольший предел взвешивания (НПВ) — 500 г, с ценой деления (d) — 0,01 г.

(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 29.09.2008 № 221-ст)

Шкаф сушильный, обеспечивающий высушивание образцов при температуре (103 +/- 2) °C.

Сосуд для воды с термостатом, обеспечивающим постоянную температуру (20 +/- 1) °C, с устройством для удержания образцов под водой.

Вода питьевая по ГОСТ 2874-82.

Эксикатор по ГОСТ 25336-82 с гигроскопическим веществом.

Фильтровальная бумага.

Инструмент для измерения линейных размеров образцов по ГОСТ 10633-78.

Бюкса металлическая, стеклянная или фарфоровая по ГОСТ 25336-82.

Плита (груз) металлическая квадратная размером 120 x 120 мм и массой (3 +/- 0,2) кг.

(Измененная редакция, Изм. № 1).

2. ПОДГОТОВКА ОБРАЗЦОВ К ИСПЫТАНИЮ

2.1. Правила отбора, количество, точность изготовления и кондиционирование образцов — по ГОСТ 10633-78.

2.2. Влажность определяют на образцах произвольной формы и размеров, массой не менее 20 г, имеющих площадь не менее 25 см2.

(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 29.09.2008 № 221-ст)

2.3. Плотность, разбухание в воде по толщине, водопоглощение определяют на образцах, имеющих форму прямоугольного параллелепипеда толщиной, равной толщине плиты, и размером 50 x 50 мм.

Допускается разбухание в воде по толщине и водопоглощение определять на образцах размерами, указанными в стандартах на конкретные виды продукции.

(п. 2.3 в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 29.09.2008 № 221-ст)

3. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

3.1 Определение влажности

3.1.1 Образцы взвешивают непосредственно после отбора.

(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 29.09.2008 № 221-ст)

3.1.2. Взвешенные образцы высушивают в сушильном шкафу при температуре (103 +/- 2) °C до постоянной массы.

Массу образца считают постоянной, если разность между двумя последовательными взвешиваниями, проведенными через 6 ч высушивания, не превышает 0,1% массы испытуемого образца.

3.1.3. Допускается измельчать образец. Измельченный образец взвешивают и высушивают в бюксе.

При этом массу образца считают постоянной, если разность между двумя последовательными взвешиваниями, проведенными через 0,5 ч высушивания, не превышает 0,1% массы испытуемого образца.

3.1.4. Перед каждым последующим взвешиванием образцы охлаждают в эксикаторе до температуры, равной температуре воздуха в помещении.

3.2 Определение плотности

3.2.1 Проводят измерение размеров образца.

Длину (ширину) образца измеряют в соответствии с ГОСТ 10633-78 в двух местах параллельно кромкам между двумя точками согласно черт. 1.

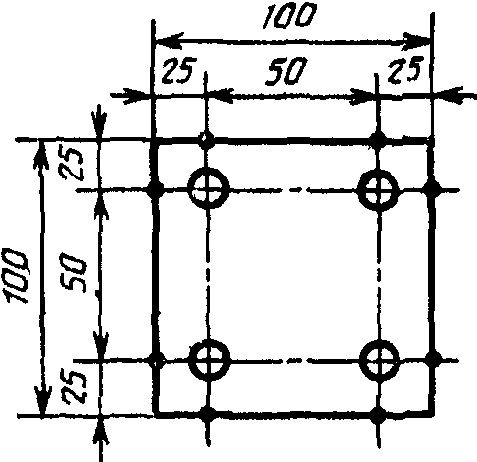

Черт. 1

За длину (ширину) образца принимают среднее арифметическое значение результатов двух параллельных измерений.

3.2.2. Толщину каждого образца измеряют с точностью 0,01 мм в точке пересечения его диагоналей на пласти образца.

(п. 3.2.2 в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 29.09.2008 № 221-ст)

3.2.3 Образец взвешивают с погрешностью не более 0,1%.

3.3 Определение водопоглощения и разбухания в воде по толщине

3.3.1. Образцы взвешивают не позднее чем через 0,5 ч после кондиционирования.

(в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 29.09.2008 № 221-ст)

3.3.2. Толщину каждого образца измеряют с точностью 0,01 мм в точке пересечения его диагоналей на пласти образца.

(п. 3.3.2 в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 29.09.2008 № 221-ст)

3.3.3. Образцы погружают в сосуд с дистиллированной водой с рН 7 +/- 1 при температуре (20 +/- 1) °С, при этом они должны располагаться в вертикальном положении, не должны соприкасаться друг с другом, а также с дном и боковыми стенками сосуда.

Образцы должны удерживаться на (25 +/- 5) мм ниже уровня поверхности воды.

(п. 3.3.3 в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 29.09.2008 № 221-ст)

3.3.4. Время выдержки образцов в воде устанавливают в стандартах на конкретные виды продукции.

(п. 3.3.4 в ред. Изменения № 2, введенного в действие Приказом Ростехрегулирования от 29.09.2008 № 221-ст)

3.3.5 После выдержки образцы извлекают из воды.

При определении разбухания по толщине осушают поверхность образцов от капель воды фильтровальной бумагой.

При определении водопоглощения образцы размером (100 x 100) мм помещают каждый отдельно в горизонтальном положении между листами фильтровальной бумаги и складывают в стопы.

Образцы размером (25 x 25) мм укладывают между листами фильтровальной бумаги рядами в пределах площади плиты (груза).

На уложенные образцы кладут груз, выдерживают в таком положении 30 с, затем груз снимают и удаляют фильтровальную бумагу.

3.3.6. Образцы вторично взвешивают и измеряют толщину не позднее чем через 10 мин после извлечения их из воды.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1 Влажность образца (W) в процентах вычисляют по формуле

W = \frac{m_{1} - m_{0}}{m_{0}} \cdot 100 ,

где m_{0} — масса образца, высушенного до постоянной массы, г;

Результат округляют с точностью до первого десятичного знака.

4.2 Плотность образца ( \rho ) в килограммах на кубический метр вычисляют по формуле

\rho = \frac{m}{lbh} ,

где m — масса образца, кг;

Результат округляют с точностью до целого числа.

4.3 Водопоглощение образца ( \Delta w ) в процентах вычисляют по формуле

\Delta w = \frac{m_{2} - m_{1}}{m_{1}} \cdot 100 ,

где m_{1} — масса образца до погружения в воду, г;

m_{2} — масса образца после погружения в воду, г.

Результат округляют с точностью до первого десятичного знака.

4.4 Разбухание в воде по толщине образца ( t_{w} ) в процентах вычисляют по формуле

t_{w} = \frac{t_{2} - t_{1}}{t_{1}} \cdot 100 ,

где t_{1} — толщина образца до погружения в воду, мм;
