ГОСТ 9621-72*. Межгосударственный стандарт. Древесина слоистая клееная. Методы определения физических свойств
(введен в действие Постановлением Госстандарта СССР от 18.07.1972 № 1438)
(ред. от 01.03.1987)
Примечание
Отдельные положения данного документа включены в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности упаковки» (ТР ТС 005/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 29.01.2024 № 9). Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности упаковки» (ТР ТС 005/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 16.08.2011 № 769). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1973 года. Взамен ГОСТ 9621-61.
Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 18 июля 1972 г. № 1438
МЕТОДЫ ОПРЕДЕЛЕНИЯ ФИЗИЧЕСКИХ СВОЙСТВ
Laminated glued wood. Methods for determination of physical properties
Постановлением Государственного комитета стандартов Совета Министров СССР от 18.07.72 № 1438 дата введения установлена
Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
- Переиздание (ноябрь 1998 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1977 г., апреле 1981 г., марте 1987 г. (ИУС 8-77, 7-81, 6-87)
Настоящий стандарт распространяется на фанеру, фанерные и столярные плиты, древесные слоистые пластики и устанавливает методы определения плотности, влажности, водопоглощения, влагопоглощения, объемного разбухания.
Стандарт соответствует СТ СЭВ 2380-80, СТ СЭВ 2381-80 в части определения влажности и плотности фанеры и столярных плит.
(Измененная редакция, Изм. № 1, 2).
1. АППАРАТУРА, МАТЕРИАЛЫ И РЕАКТИВЫ
1.1. Для определения влажности, плотности, водопоглощения, влагопоглощения и объемного разбухания применяют следующую аппаратуру, материалы и реактивы:
весы по ГОСТ 24104-88 с точностью взвешивания до 0,01 г;
сушильные шкафы с естественной циркуляцией воздуха, обеспечивающие постоянную температуру (103 +/- 2) °C;
эксикатор и лабораторные стеклянные чашки с крышками типа ЧН по ГОСТ 25336-82;
хлористый кальций или серную кислоту концентрации не менее 94% (плотность 1,830 — 1,835 г/см3);
углекислый безводный натрий по ГОСТ 83-79 или углекислый кристаллический натрий по ГОСТ 84-76;
штангенциркуль по ГОСТ 166-89 с точностью измерения до 0,1 мм;
микрометр или толщиномер по ГОСТ 11358-89 с точностью измерения до 0,01 мм.
Допускается применять другие измерительные инструменты и приборы, обеспечивающие требуемую точность измерения и взвешивания.
(Измененная редакция, Изм. № 3).
2. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ
2.1. Отбор образцов, их количество, изготовление и подготовка к испытаниям — по ГОСТ 9620-94.
(Измененная редакция, Изм. № 2).
2.2 Плотность определяют на образцах размером 100 x 100 x s мм.
Плотность древесных слоистых пластиков и фанерных плит клиновидной формы определяют на образцах размером 50 x 50 x s мм.
2.3. Образцы для определения влажности должны иметь размеры не менее 25 см2 по площади в плане или не менее 10 г по массе. Форма образцов произвольная.
Влажность древесных слоистых пластиков определяют на измельченных образцах. (Измененная редакция, Изм. № 2).
2.4. Образцы для определения водопоглощения, влагопоглощения и объемного разбухания изготовляют в виде прямоугольной призмы размером 80 x 4 x s мм, где 80 — длина образца вдоль волокон в миллиметрах; 4 — ширина образца в миллиметрах; s — толщина образца, равная 20 мм и менее.
Определение водопоглощения древесных слоистых пластиков за 24 ч производят на образцах размером 50 x 50 x s мм.
2.5. При определении влажности с момента изготовления образцов до взвешивания последние должны помещаться в сухие закрытые эксикаторы, полиэтиленовые мешки или другие средства, обеспечивающие сохранение влажности.
2.6. Перед испытанием на влагопоглощение, водопоглощение и объемное разбухание образцы выдерживают при температуре (20 +/- 5) °C и относительной влажности (65 +/- 5)% в течение 120 ч. Допускается производить испытания без выдержки в указанных условиях.
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1 Определение влажности
Сущность метода заключается в определении взвешиванием массы воды в образце и вычислении в процентах ее отношения к массе образца после высушивания до абсолютно сухого состояния.
3.1.1. При определении влажности образцы взвешивают в соответствии с требованиями ГОСТ 9620-94. Взвешивание образцов в измельченном состоянии производят в стеклянных чашках с крышками. Взвешенные образцы высушивают в сушильном шкафу с естественной циркуляцией воздуха при (103 +/- 2) °C до постоянной массы. Высушивание образцов считают законченным, если разность между двумя последовательными взвешиваниями, произведенными через 2 ч одно после другого, будет не более 0,01 г. После охлаждения в эксикаторе с безводным хлористым кальцием или серной кислотой образцы взвешивают с той же точностью.
При определении влажности фанеры и столярных плит окончание высушивания устанавливают по изменению массы двух-трех контрольных образцов повторными взвешиваниями через каждые 6 ч. Массу образцов считают постоянной и высушивание прекращают, когда разница между двумя контрольными взвешиваниями будет не более 0,1% массы образцов.
3.1, 3.1.1. (Измененная редакция, Изм. № 2).
3.2 Определение плотности
Сущность метода заключается в определении массы образца взвешиванием, объема — измерением и вычислении отношения массы образца к его объему.
3.2.1. При определении плотности образцы взвешивают и измеряют в соответствии с требованиями ГОСТ 9620-94.

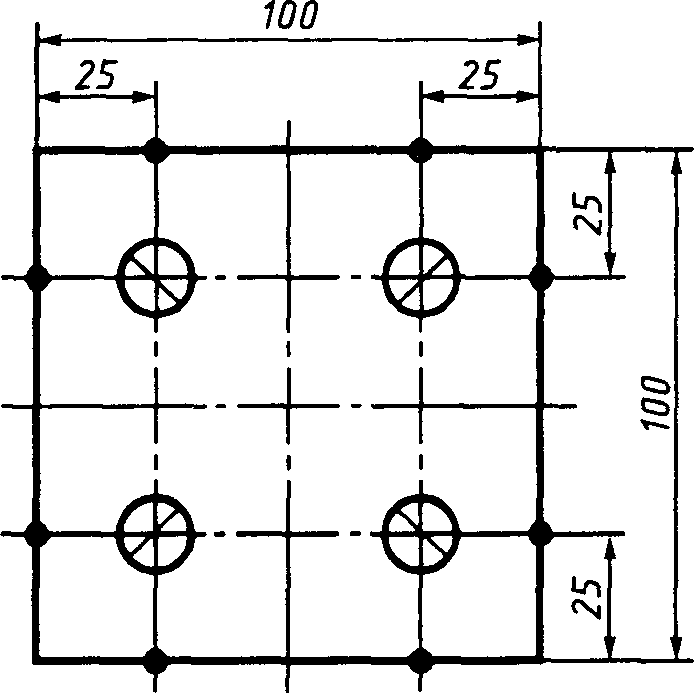

3.2.2. Толщину образцов измеряют одним из следующих способов: в четырех точках в соответствии с черт. 1 или в трех точках в соответствии с черт. 2. За толщину образца принимают среднее арифметическое результатов четырех измерений или показание трехточечного толщиномера.
3.2.3. Длину и ширину образцов измеряют в двух местах параллельно кромкам на расстоянии 25 мм от них в соответствии с черт. 1.
За длину и ширину образца принимают среднее арифметическое результатов двух измерений.
При измерении длины и ширины образцов, отобранных из одной партии, допускается производить по одному измерению каждого размера по середине сторон образца параллельно его кромкам.
3.2 — 3.2.3. (Измененная редакция, Изм. № 2).
3.2.4. Измерение толщины образца размером 50 x 50 x s мм производят в точке пересечения диагоналей.
3.2.5. Длину и ширину образца размером 50 x 50 x s мм измеряют соответственно по поперечной и продольной осям.
3.3 Определение водопоглощения, влагопоглощения и объемного разбухания
3.3.1. При определении водопоглощения и влагопоглощения образцы взвешивают с погрешностью не более 0,1 г.
(Измененная редакция, Изм. № 3).
3.3.2. При определении объемного разбухания измеряют толщину, ширину и длину взвешенных образцов.
3.3.3. Толщину образца измеряют в трех точках: посередине длины образца и на расстоянии 30 мм от середины с обеих сторон.
3.3.4. Ширину образца измеряют в трех точках: посередине длины образца и на расстоянии 30 мм от середины на уровне половины высоты образца с обеих сторон.
3.3.5 Длину образца измеряют по его продольной оси.
3.3.6. При определении влагопоглощения и объемного разбухания образцы ставят на ребро на решетку эксикатора так, чтобы они не касались друг друга и все остальные поверхности их были свободны; образцы располагают в один ряд.
Расстояние между образцами и от стенки эксикатора должно быть 10 — 15 мм. В эксикаторе должен находиться пересыщенный раствор углекислого натрия (соды). Для приготовления раствора берут Na2CO3·10H2O или Na2CO3, температура раствора должна поддерживаться (20 +/- 2) °C.
3.3.7. При определении влагопоглощения образцы периодически взвешивают, причем первое взвешивание производят через сутки, считая с момента помещения образца в эксикатор. Последующие взвешивания производят через двое, трое, пятеро суток, а затем через каждые десять суток до 50.
3.3.8. При определении водопоглощения и объемного разбухания образцы погружают в эксикатор с дистиллированной водой. Температуру воды в эксикаторе поддерживают (20 +/- 2) °C.
3.3.9. Образцы периодически взвешивают и измеряют, причем первое взвешивание и измерение производят через сутки, считая с момента погружения образцов в воду, затем через двое, трое и пятеро суток.
3.3.10. Перед взвешиванием и измерением после водопоглощения, влагопоглощения и объемного разбухания поверхности образцов осушают фильтровальной бумагой.
3.3.11. Измерение образцов после каждого периода наблюдения производят в тех же местах, в которых были измерены образцы перед помещением их в эксикатор.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1 Влажность (W) в процентах вычисляют с округлением до 0,1% по формуле:
при сушке без стеклянных чашек
W = \frac{m_{1} - m_{2}}{m_{2}} \cdot 100,
где m1 — начальная масса образца, кг (г);
m2 — масса образца, высушенного до постоянной массы, кг (г);
W = \frac{m_{1} - m_{2}}{m_{2} - m_{0}} \cdot 100,
где m0 — масса чашки для взвешивания, кг (г);
m1 — масса чашки с образцом до высушивания, кг (г);
m2 — масса чашки с образцом после высушивания, кг (г).
4.2. Плотность (\rho) в кг/м3 (г/см3) вычисляют с округлением до 1,0 кг/м3 (0,01 г/см3) по формуле
\rho = \frac{m}{b \cdot s \cdot l} ,
где m — начальная масса образца, кг (г);
4.3. Влагопоглощение (\Delta W_{\text{вл}}) и водопоглощение (\Delta W_{\text{вд}}) в процентах вычисляют с округлением до 1% по формулам:
\Delta W_{\text{вл}} = \frac{m_{1} - m}{m} \cdot 100,
\Delta W_{\text{вд}} = \frac{m_{1} - m}{m} \cdot 100,
где m — масса образца до увлажнения, кг (г);
m1 — масса образца после увлажнения, кг (г).
4.4 Объемное разбухание (P0) в процентах вычисляют с округлением до 1% по формуле
\text{Р}_{0} = \frac{s_{1} \cdot b_{1} \cdot l_{1} - s \cdot b \cdot l}{s \cdot b \cdot l} \cdot 100,
где s — толщина образца, м (см);
s1 — толщина образца после увлажнения, м (см);
b1 — ширина образца после увлажнения, м (см);
l1 — длина образца после увлажнения, м (см).
4.1 — 4.4. (Измененная редакция, Изм. № 2).
4.5. Статистическую обработку результатов испытаний и отчет об испытаниях производят в соответствии с требованиями ГОСТ 9620-94.
(Введен дополнительно, Изм. № 2).
