ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПАТРОНЫ РЕЗЬБОВЫЕ ПЛАСТМАССОВЫЕ СЕРИИ Е14 И Е27

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Plastic Edison screw lampholders. Specifications

1. Разработан и внесен Министерством электротехнической промышленности СССР.

Разработчики: А.В. Очкин (руководитель темы); Г.С. Сарычев, д-р техн. наук; Б.Н. Орлов; В.А. Волченко, канд. техн. наук; Т.П. Кулакова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 01.09.88 № 3093.

3. Взамен ГОСТ 2746.1-80; ГОСТ 2746.2-80; ГОСТ 2746.3-80; ГОСТ 2746.4-80.

4. Ссылочные нормативно-технические документы

5. Проверен в 1992 г. Ограничение срока действия снято Постановлением Госстандарта от 10.09.1992 № 1156.

6. Переиздание (март 1998 г.) с Изменением № 1, утвержденным в мае 1990 г. (ИУС 8-90).

Настоящий стандарт распространяется на резьбовые пластмассовые патроны серий Е14 и Е27 (далее — патроны), рассчитанные на работу в электрических сетях переменного тока с номинальным напряжением 220 В и номинальной частоты 50 или 60 Гц и предназначенные для установки в них электрических ламп с цоколем соответственно Е14 и Е27 по ГОСТ 17100, изготовляемые для нужд народного хозяйства и экспорта.

Виды климатического исполнения УХЛ4 и 04 по ГОСТ 15150.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Патроны должны удовлетворять всем требованиям ГОСТ 2746 и требованиям, изложенным в соответствующих разделах настоящего стандарта и изготовляться по конструкторской и технологической документации и образцам, утвержденным в установленном порядке.

1.2 Типы. Основные параметры и размеры

1.2.1. Типы и основные параметры патронов должны соответствовать указанным в таблице.

(Измененная редакция, Изм. № 1).

1.2.2. Габаритные и установочные размеры патронов должны соответствовать указанным на черт. 1 - 6.

Патрон типа Е14Н10П-09

Черт. 1

Патроны типов Е27Н10П-01 и Е27Н12П-01

<**> М10 х 1 -для патронов Е27Н10П-01;

М12 х 1 — для патронов Е27Н12П-01.

Черт. 2

Патроны типов Е27Н10РП-01; Е27Н102РП-01;

<**> М10 х 1 -для патронов Е27Н10РП-01 и Е27Н102РП-01;

М12 х 1 — для патронов Е27Н12РП-01 и Е27Н122РП-01

Черт. 3

Примечание. Вид А см. на черт. 2.

Черт. 4

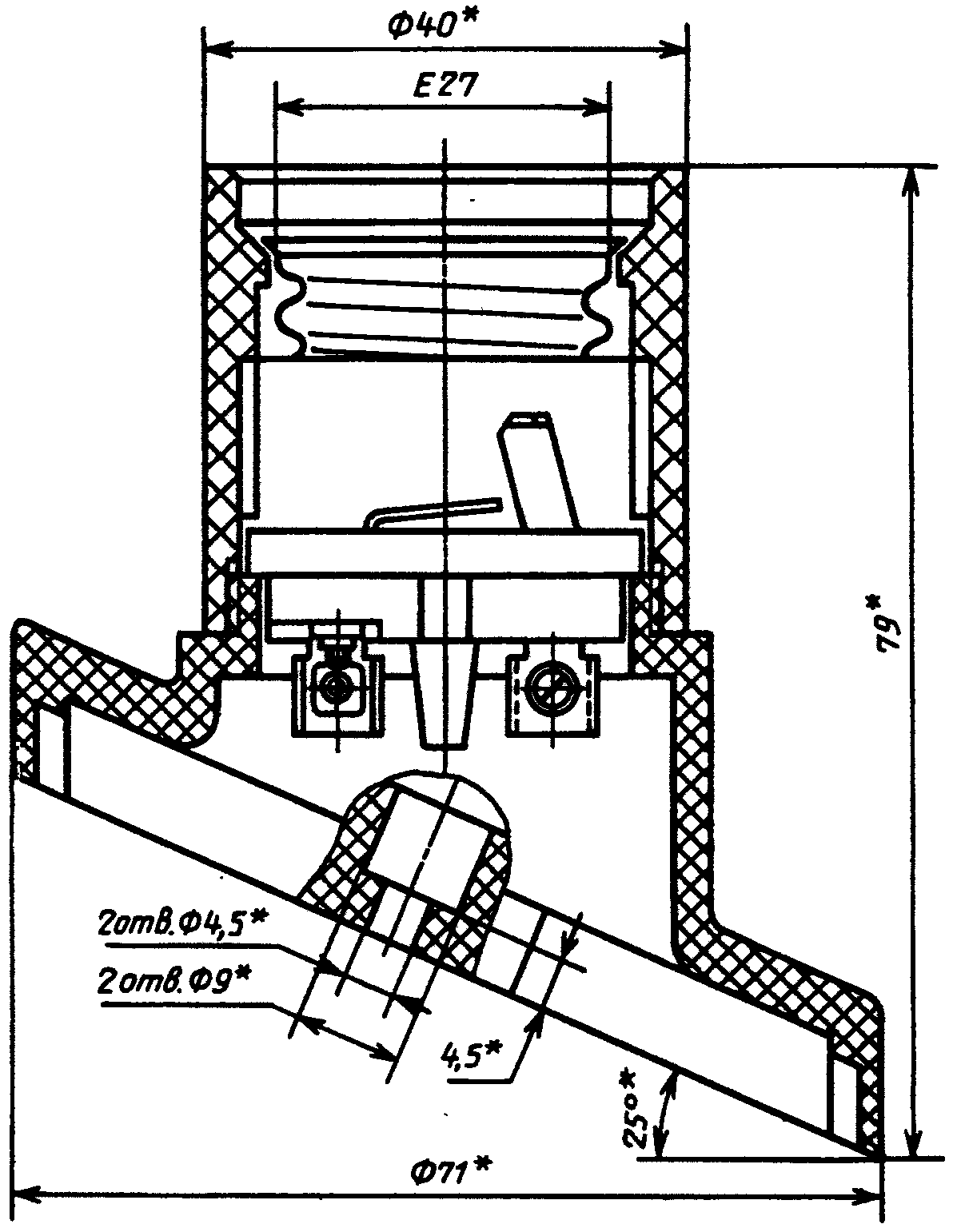

Патрон типа Е27 \text{Ф}_{\text{н}}\text{П} -02

Угол наклона оси патрона 25° от вертикали. Расстояние между центрами отверстий Ø 4,5 равно (58 +/- 0,5) мм.

Черт. 5

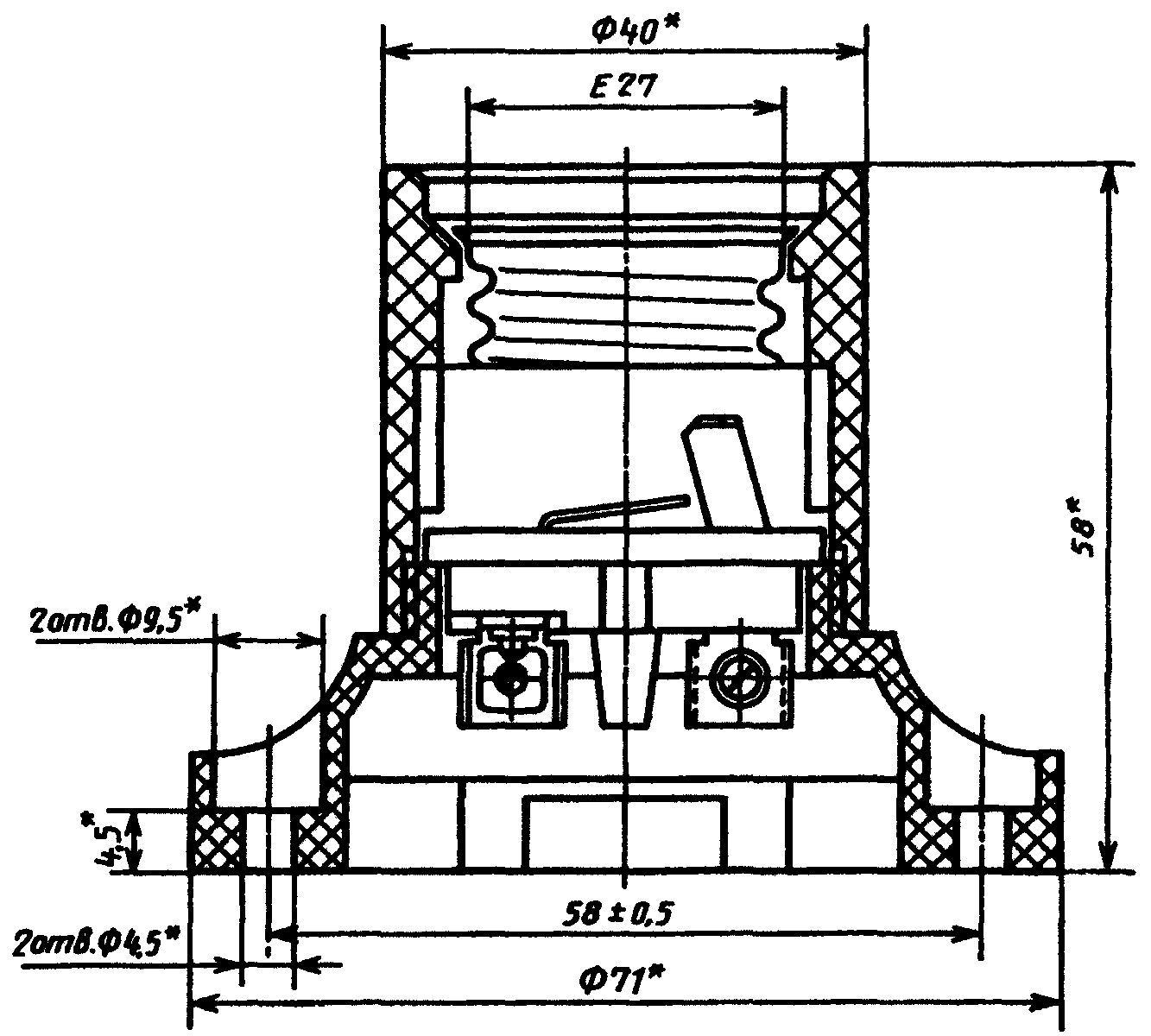

Патрон типа Е27 \text{Ф}_{\text{н}}\text{П} -03

Черт 6

Не указанные на чертежах предельные отклонения размеров: отверстий — по Н14, валов — по h14, остальных — по Is15 согласно ГОСТ 25347.

1.2.3. Расшифровка условного обозначения патронов приведена в Приложении.

Пример записи условного обозначения патрона для нужд народного хозяйства:

патрон с резьбой Е27 в металлической гильзе с креплением за прямой фланец, пластмассовый, климатического исполнения УХЛ, категории размещения 4:

Патрон \text{Е}27\text{Ф}_{\text{п}}\text{П} - 01 УХЛ4 ГОСТ 2746.1-88

То же, при поставках на экспорт в страны с умеренным климатом:

Патрон \text{Е}27\text{Ф}_{\text{п}}\text{П} - 01 УХЛ4 Экспорт ГОСТ 2746.1-88

То же, при поставках на экспорт в страны с тропическим климатом:

Патрон \text{Е}27\text{Ф}_{\text{п}}\text{П} - 01 04 Экспорт ГОСТ 2746.1-88.

(Измененная редакция, Изм. № 1).

1.3 Характеристики

1.3.1. Степень защиты патронов должна соответствовать IP20 по ГОСТ 14254.

1.3.2. Механическая прочность патронов должна соответствовать группе M1 по ГОСТ 17516.

1.3.3. Требования безопасности патронов должны соответствовать ГОСТ 2746.

1.4 Маркировка

1.4.1. Маркировка патронов — по ГОСТ 2746, при этом на патроне методом прессования или литьем под давлением должны быть указаны маркировочные знаки:

товарный знак предприятия-изготовителя, зарегистрированный в установленном порядке;

номинальное напряжение, В;

номинальный ток, А;

знак переменного тока.

1.4.2. На транспортной таре должна быть нанесена транспортная маркировка по ГОСТ 14192, содержащая основные, дополнительные и информационные надписи и манипуляционные знаки: «Хрупкое. Осторожно», «Крюками не брать», «Беречь от влаги», «Верх», а также должен быть указан способ складирования по ГОСТ 17677.

При транспортировании в контейнерах способ складирования не указывают.

(Измененная редакция, Изм. № 1).

1.5 Упаковка

1.5.1. Упаковка патронов должна соответствовать ГОСТ 23216.

Патроны должны быть упакованы в транспортную тару изготовителя по конструкторской документации с учетом требований ГОСТ 9142, ГОСТ 2991, ГОСТ 5959, ГОСТ 9396, а также в ящики из гофропласта по ТУ 63.057.78, при этом многооборотная тара должна быть разборной или складной конструкции.

Масса брутто грузового места для торговой сети не более 15 кг.

(Измененная редакция, Изм. № 1).

1.5.2. При транспортировании грузовых мест транспортными пакетами — по ГОСТ 26663, размеры и масса транспортных пакетов — по конструкторской документации, утвержденной в установленном порядке.

2. ПРИЕМКА

2.1 Приемка патронов — по ГОСТ 2746.

2.2. При проверке потребителем качества патронов допускается отбирать от партии 3% изделий, но не менее 3 шт.

За партию принимают количество патронов одного типа, полученных по одному документу.

При получении неудовлетворительных результатов проводят повторные испытания на удвоенной выборке. Результаты повторной проверки распространяют на всю партию.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1 Методы испытаний патронов — по ГОСТ 2746.

3.2. При проверке превышения температуры токоведущих частей термопары должны быть закреплены под винт бокового контакта.

3.3. Степень защиты патронов проверяется в соответствии с требованиями ГОСТ 14254 при ввернутой лампе (или шаблоне, ее заменяющем) с присоединенными проводами. Фланцевые патроны, кроме того, должны быть установлены на плоскости.

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1 Транспортирование

4.1.1. Условия транспортирования патронов в части воздействия механических факторов внешней среды должны соответствовать группе С по ГОСТ 23216.

4.1.2. Условия транспортирования в части воздействия климатических факторов внешней среды по группе 5 ГОСТ 15150.

4.1.3. Патроны могут транспортироваться любым видом транспорта согласно правилам перевозок грузов, действующих на соответствующем виде транспорта.

Транспортирование патронов железнодорожным транспортом осуществляется в универсальных контейнерах или крытых вагонах мелкими, малотоннажными или повагонными отправками.

4.1.4. Погрузка, размещение в транспортных средствах при транспортировании и разгрузке патронов должны осуществляться с учетом указанных на транспортной таре манипуляционных знаков и способа складирования, при этом количество рядов складирования для патронов, упакованных в картонные ящики, должно устанавливаться из высоты штабеля 2,5 м, деревянные — 3 м.

4.2 Хранение

4.2.1. Условия хранения патронов — по группе 2 ГОСТ 15150.

4.2.2. Складирование патронов должно осуществляться с учетом манипуляционных знаков, указанных на транспортной таре.

5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантии изготовителя — по ГОСТ 2746.
