от 29 октября 1990 г. № 2717

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПАТРОНЫ РЕЗЬБОВЫЕ ДЛЯ ЭЛЕКТРИЧЕСКИХ ЛАМП

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Screw holders for electric lamps. General specifications

ГОСТ 2746-90

Группа Е83

ОКП 34 6410

Дата введения с 1 января 1993 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности и приборостроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.10.90 № 2717.

Настоящий стандарт разработан методом прямого применения международного стандарта МЭК 238-87 «Патроны резьбовые для электрических ламп» с дополнительными требованиями, отражающими потребности народного хозяйства

3. Периодичность проверки — 5 лет

4 ВЗАМЕН ГОСТ 361-85 в части требований к резьбовым патронам

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

патроны без температурной маркировки:

110 — для цоколей типа Е14,

    140 -  "     "     "   Е27,
    200 -  "     "     "   Е40;

патроны с температурной маркировкой:

температура, указанная в маркировке, минус 25.

Настоящий стандарт распространяется на патроны, изготовляемые для нужд народного хозяйства и для экспорта.

Требования настоящего стандарта являются обязательными.

Для нужд народного хозяйства стандарт распространяется на:

патроны для ламп-светильников;

патроны, предназначенные для применения во взрывоопасных помещениях;

патроны иного вида, чем резьбовые, предназначенные для присоединения к электрической сети ламп, соединенных последовательно (например, для елочных гирлянд).

Стандарт распространяется на патроны для свечеобразных ламп только с резьбой Эдисона Е14.

Виды климатического исполнения УХЛ1, УХЛ2, У2, УХЛ3, УХЛ4, УХЛ5, Т1, Т2, Т3, Т5 и 04 по ГОСТ 15150.

Настоящий стандарт может использоваться для целей сертификации.

В стандарте применяются следующие обозначения:

текст без обозначения (шрифт светлый прямой) — технические требования Публикации МЭК 238;

текст, набранный в разрядку, — методы испытаний Публикации МЭК 238;

текст, отмеченный на полях одной вертикальной чертой, — комментарии (примечания) Публикации МЭК 238;

текст, учитывающий национальные особенности СССР, набран:

курсивом — технические требования;

полужирным прямым — методы испытаний;

курсивом с одной вертикальной чертой — примечания.

2. ОПРЕДЕЛЕНИЯ

В стандарте использованы следующие термины и определения.

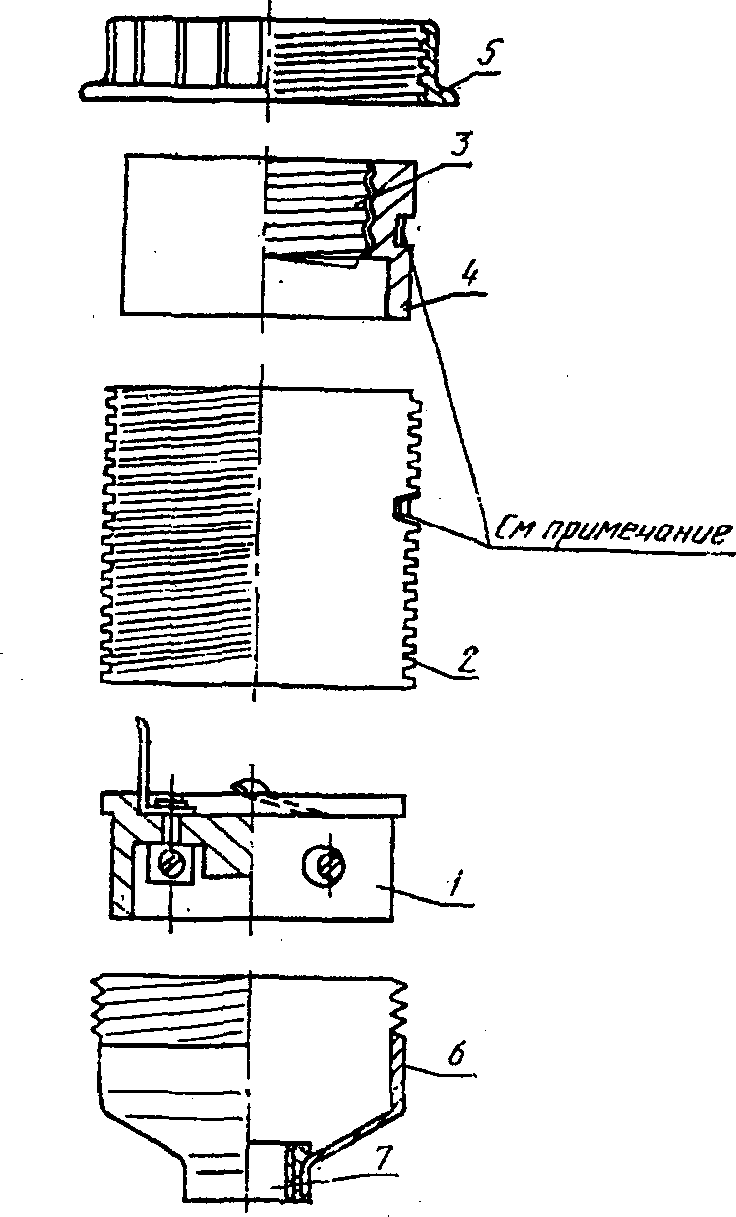

Разъяснение некоторых терминов приведено также на черт. 1.

2.1 Шнуровой патрон

Патрон с устройством для крепления гибкого шнура, на котором патрон может быть подвешен.

Патрон с устройством для крепления гибкого шнура или гибкого провода и разгрузки их от натяжения и скручивания, на которых патрон может быть подвешен.

2.2 Патрон с резьбовым вводом

Патрон, имеющий в месте ввода проводов деталь с резьбой, которая позволяет соединять патрон с сопряженной резьбовой деталью (прежнее название — ниппельный патрон).

2.3 Фланцевый патрон

Патрон, конструкция которого позволяет устанавливать его с помощью присоединенного или выполненного заодно с ним фланца непосредственно на монтажной поверхности или в соответствующую коробку.

2.4 Встраиваемый патрон

Патрон, предназначенный только для встраивания в светильник, в дополнительный корпус или т.п.

2.4.1 Незащищенный патрон

Встраиваемый патрон, конструкция которого требует дополнительных средств, например, корпуса, для удовлетворения требованиям настоящего стандарта по электробезопасности.

2.4.2 Защищенный патрон

Встраиваемый патрон, конструкция которого удовлетворяет требованиям настоящего стандарта по электробезопасности и по классификации 1P, если патрон имеет степень защиты по ней.

2.5 Независимый патрон

Патрон, который может быть установлен отдельно от светильника, обеспечивая при этом все необходимые требования защиты в соответствии с его классификацией и маркировкой.

2.6 Комплект зажим/контакт

Деталь или комплект деталей, обеспечивающих электрическое соединение сетевых проводов и контактных поверхностей цоколя лампы.

2.7 Наружный корпус

Цилиндрическая деталь, защищающая потребителя от контакта с цоколем лампы. Деталь может иметь или не иметь наружную резьбу для крепления абажурного кольца.

2.8 Резьбовая гильза

Цилиндрическая деталь с резьбой Эдисона на внутренней поверхности, предназначенная для удержания соответствующей лампы (цоколя). Резьбовая гильза может быть выполнена заодно с наружным корпусом или встроена в него.

Для патронов Е27 и Е40 резьбовая гильза может быть выполнена отдельно от наружного корпуса.

2.9 Изолирующее кольцо

Промежуточная деталь из изоляционного материала, разделяющая металлическую резьбовую гильзу и металлический наружный корпус.

2.10 Абажурное кольцо

Цилиндрическая деталь, имеющая внутреннюю резьбу или другой способ крепления ее на наружном корпусе патрона и предназначенная для удержания абажура.

2.11 Донышко

Часть шнурового патрона или патрона с резьбовым вводом, которая защищает контактные зажимы.

Часть патрона (кроме фланцевых и патронов с креплением за шпильки или отверстия), предназначенная для защиты контактных зажимов и ввода проводов.

2.12 Рабочая изоляция

Изоляция токоведущих деталей, которая обеспечивает основную защиту от поражения электрическим током.

2.13 Дополнительная изоляция

Независимая изоляция, предусматриваемая в дополнение к рабочей и предназначенная для защиты от поражения электрическим током при повреждении рабочей изоляции.

2.14 Двойная изоляция

Изоляция, включающая одновременно рабочую и дополнительную изоляцию.

2.15 Усиленная изоляция

Единственная система изоляции, обеспечивающая при определенных условиях защиту от поражения электрическим током, эквивалентную двойной изоляции.

Для нужд народного хозяйства определение терминов — по ГОСТ 12.1.009, пп. 2.12 - 2.15.

2.16 Токоведущая деталь

Токоведущая деталь, прикосновение к которой может привести к поражению электрическим током.

2.17 Типовое испытание

Испытание или серия испытаний, проводимых на выборке для типовых испытаний с целью проверки соответствия конструкции конкретного патрона требованиям настоящего стандарта.

2.18 Выборка для типовых испытаний

Выборка, состоящая из одного или нескольких идентичных образцов, представленная изготовителем или поставщиком и предназначенная для проведения типовых испытаний.

Для нужд народного хозяйства речь идет о выборке для сертификационных и квалификационных испытаний.

2.19 Лампа-светильник

Комплект, аналогичный разрядной лампе с встроенным ПРА, предназначенный для замены лампы и/или зажигающего устройства.

Термин распространяется также на переходники с встроенными ПРА.

2.20 Резьбовой патрон

Устройство, имеющее резьбу Эдисона, в которую ввинчивается цоколь лампы с соответствующей резьбой для крепления и присоединения лампы к электрической сети.

2.21 Металлический патрон

Патрон, корпус которого полностью или частично изготовлен из металла или из изоляционного материала с токопроводящей поверхностью.

2.22 Патрон из изоляционного материала

2.23 Угловой патрон

Патрон, корпус которого имеет крепежную плоскость, расположенную параллельно оси лампы.

2.24 Подвесной патрон

Патрон, донышко которого снабжено приспособлением для подвешивания его на крюке или тросе.

2.25 Патрон с абажурным кольцом (кольцами)

Патрон, имеющий на наружной поверхности корпуса резьбу для навинчивания кольца (колец).

2.26 Вкладыш патрона

Часть патрона, если она предусмотрена конструкцией, из изоляционного материала, предназначенная для крепления на ней комплекта зажим — контакт.

2.27 Центральный контакт

Деталь патрона, предназначенная для подвода тока к центральному контакту цоколя лампы.

2.28 Боковой контакт

Деталь патрона, предназначенная для подвода тока к корпусу резьбового цоколя лампы.

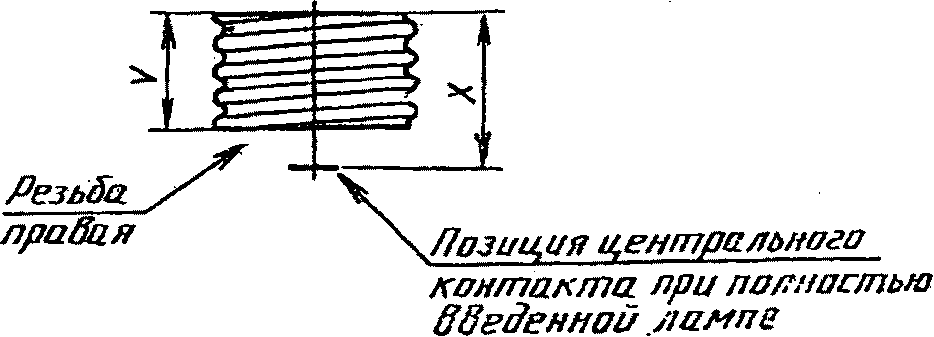

2.29 Предельное нижнее положение центрального контакта

Положение центрального контакта при полностью ввернутой лампе.

2.30 Рабочая температура

Наибольшая температура нагрева патрона, при которой он может использоваться.

2.31 Испытательная температура

Значение температуры, при которой проводят соответствующее испытание.

Это значение не может служить критерием для правильности выбора патрона для конкретных условий использования.

2.32 Состояние поставки

Патрон, полностью собранный (без присоединения проводов электрической сети), но не установленный как для нормального использования.

3. ОБЩИЕ ТРЕБОВАНИЯ

Конструкция и изготовление патронов должны обеспечивать при нормальном использовании их надежную работу и безопасность для окружающих.

Независимые патроны, кроме того, должны соответствовать требованиям разд. 3 (кроме п. 3.2) ГОСТ 17677 (МЭК 598-1).

Патроны должны изготовляться в соответствии с требованиями настоящего стандарта, технических условий (ТУ) на конкретные типы или группы патронов, по технической документации, утвержденной в установленном порядке.

Внешний вид патронов должен соответствовать образцам, требования к которым должны быть установлены в ТУ на конкретные типы или группы патронов.

4. ОБЩИЕ ТРЕБОВАНИЯ К ИСПЫТАНИЯМ

4.1 Испытания по настоящему стандарту являются типовыми.

Испытания по настоящему стандарту относятся к приемо-сдаточным, периодическим, типовым, квалификационным и сертификационным. Требования пп. 4.3 и 4.6 не распространяются на приемо-сдаточные, периодические и типовые испытания.

4.7. При испытаниях должны применяться источники переменного (частоты 50 или 60 Гц) или постоянного тока.

Если значения напряжения могут повлиять на результаты измерений, то колебания напряжения не должны быть более 1,0 В.

Электроизмерительные приборы, применяемые для контроля электрических параметров патронов, должны иметь класс точности не ниже 1,5 по ГОСТ 22261.

Допускается применять высоковольтные пробойные установки с комплектующими их электроизмерительными приборами класса точности 4,0 ГОСТ 22261.

4.8. Термоэлектрические преобразователи по ГОСТ 3044, применяемые при испытаниях, должны устанавливаться так, чтобы исключалось образование контуров, в которых могут индуцироваться электродвижущие силы. Крепление термоэлектрических преобразователей не должно ослабевать во время испытания.

4.9. Проверки патронов, связанные с нагревом, проводят, если иное не указано в методе проверки, в установившемся тепловом режиме, за который принимают режим, когда температура остается постоянной либо изменяется не более чем на 1 °C за 30 мин.

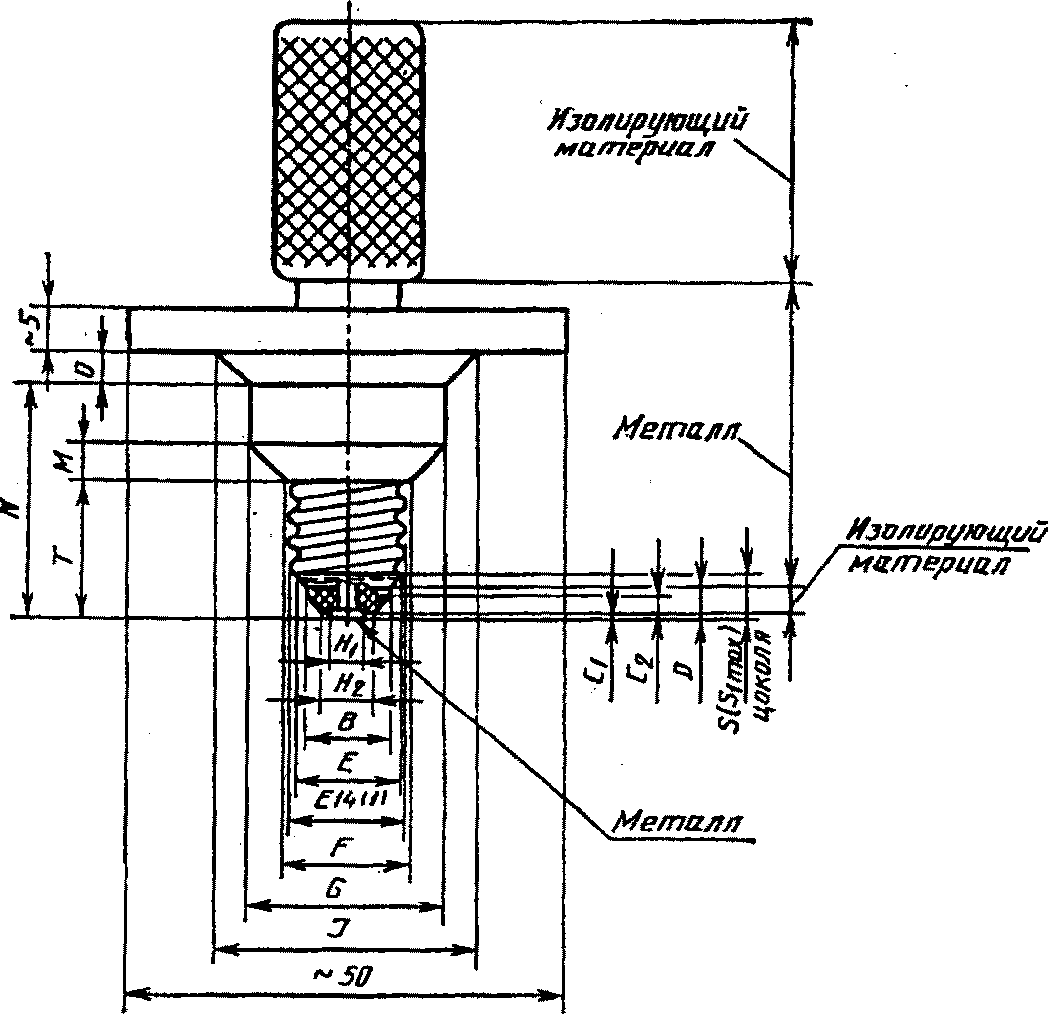

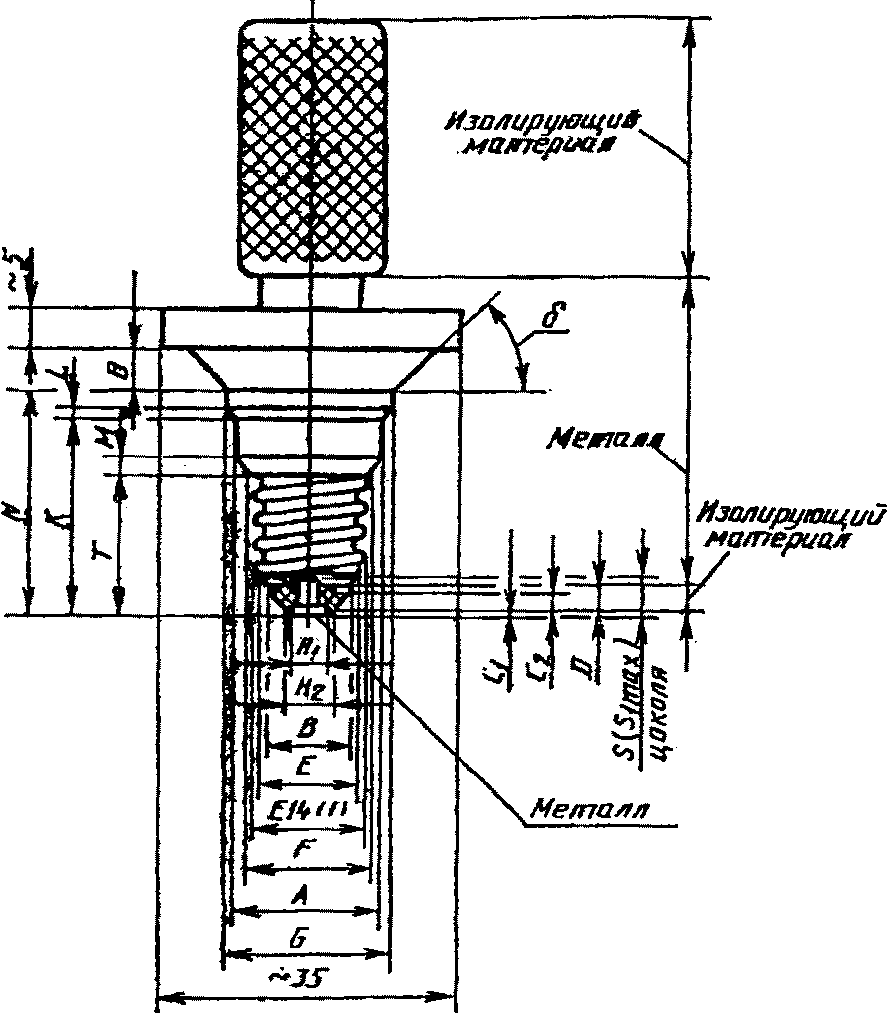

4.10. При применении для проверки размеров патронов стандартного измерительного инструмента последний должен обеспечивать погрешность не хуже +/- 0,1 мм.

4.11. При проведения испытаний, если это влияет на результат испытаний, кроме случаев, оговоренных особо в методике испытания, резьбовые соединения (кроме стопорных винтов и винтов контактных зажимов) должны быть затянуты с приложением вращающего момента, указанного в п. 15.2, стопорные винты (при их наличии) и винты контактных зажимов — в п. 16.1.

5. НОРМИРУЕМЫЕ ПАРАМЕТРЫ

5.1. Нормируемые стандартом значения напряжения: 250 В, 500 В и 750 В. Для патронов Е10 и Е14 и патрона Е27 с выключателем допускается только нормированное напряжение 250 В.

Для остальных патронов нормированное напряжение должно быть не менее 250 В, для патронов Е40 допускается нормированное напряжение 125 В.

Нормированное напряжение должно быть не менее 380 В и указываться в ТУ на конкретные типы или группы патронов.

5.2 Нормируемые стандартом значения силы тока, А:

0,5 — для патронов Е10;

2 — для патронов Е14;

2 — для патронов Е27 с выключателем;

4 — для остальных патронов Е27;

16 — для патронов Е40.

Нормируемый ток должен быть не менее нормируемого стандартом значения.

5.3. Патроны Е40, предназначенные для электрической сети 125 <*> В, могут иметь дополнительно нормируемое значение тока 32 А.

<*> Это номинальное нормируемое значение напряжения включает все значения напряжения до 130 В включительно.

5.4. Нормируемая рабочая температура патронов, предназначенных для использования при повышенной температуре среды (патроны с маркировкой Т) должна быть не ниже 140 °C для патронов Е14; 170 °C — для патронов Е27 и 230 °C — для патронов Е40.

Значения Т должны увеличиваться с кратностью 10 °C.

Патроны, не предназначенные для использования при повышенной температуре среды (маркировка Т), должны быть рассчитаны на нормируемую рабочую температуру, °C:

135 — для патронов Е14 и пластмассовых патронов Е27;

165 — для керамических патронов Е27;

225 — для патронов Е40.

Таблица 1

<*> Для патронов степени защиты не выше IP20.

Значение номинального напряжения и тока должны быть указаны в ТУ на конкретные типы или группы патронов.

Проверку проводят внешним осмотром.

6. КЛАССИФИКАЦИЯ

Патроны классифицируют:

6.1 По материалу наружных деталей:

патроны из изоляционного материала;

металлические патроны.

6.2 По степени защиты от воды:

нормальные патроны;

каплезащищенные патроны.

6.3 По способу крепления:

патроны с резьбовым вводом;

шнуровые патроны;

фланцевые патроны;

другие патроны.

6.4 По наличию выключателя:

патроны с встроенным выключателем;

патроны без выключателя.

6.5 По степени защиты от поражения электрическим током:

защищенные патроны;

незащищенные патроны;

независимые патроны.

7. МАРКИРОВКА

7.1 Патроны, кроме патронов Е10, должны иметь следующую маркировку:

нормируемый ток в амперах;

нормируемое напряжение в вольтах;

символ рода тока, при необходимости (только для патронов с встроенным выключателем);

товарный знак (он может иметь форму заводской марки, знака изготовителя или наименование ответственного поставщика);

обозначение типа;

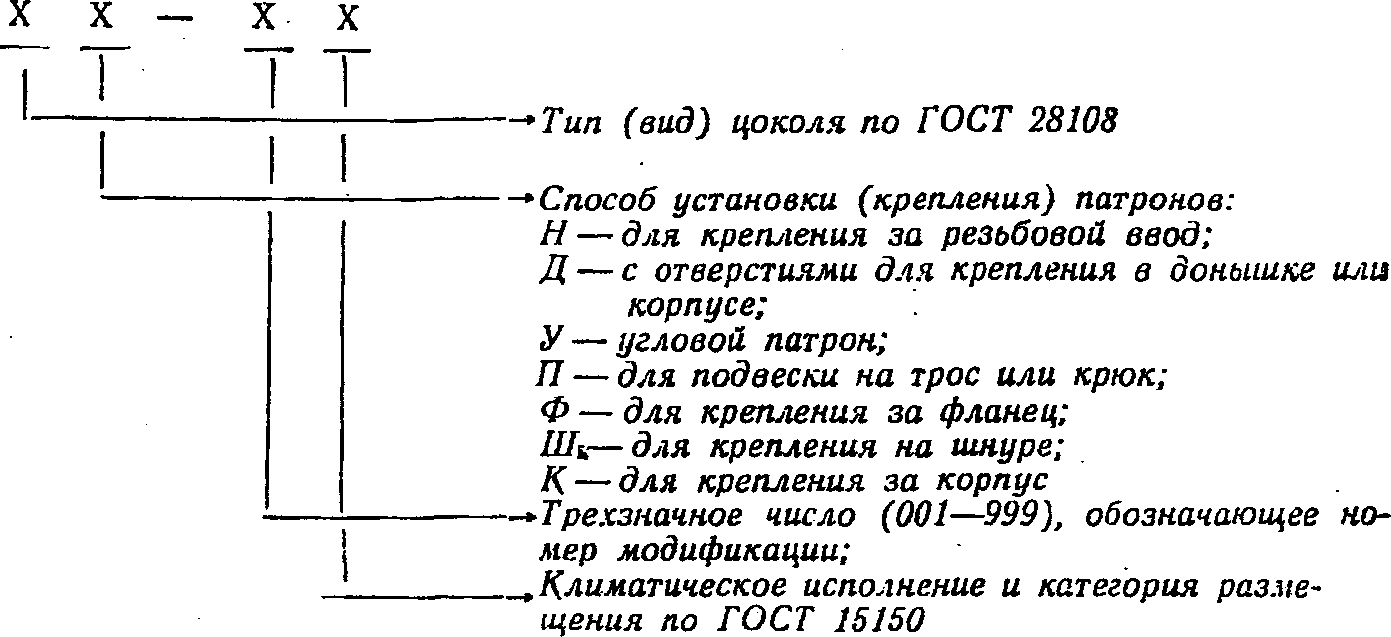

обозначение типа в виде условного обозначения по разд. 24. Требование вводится с 01.01.95;

символ степени защиты от воды для каплезащищенных патронов (см. п. 7.2);

обозначение степени защиты наносят в виде букв и цифр или в виде условных символов;

нормируемую температуру «Т», обозначающую предельно допустимую рабочую температуру.

Маркировка нормируемой температуры не требуется для патронов, наружные детали которых полностью изготовлены из керамики. Для таких патронов эта информация наносится на патрон при необходимости или указывается в каталоге изготовителя.

Патроны Е10 должны иметь следующую маркировку:

товарный знак;

обозначение типа;

символ степени защиты от воды, если необходимо.

Для обозначения типа может применяться каталожный номер.

7.2. При использовании для обозначения тока и напряжения символ «А» обозначает амперы, «V» — вольты.

Для нужд народного хозяйства допускается до 01.01.95 применение символа «В».

Как вариант, могут быть использованы цифры, при этом число, обозначающее нормируемый ток, ставится перед или выше числа, обозначающего нормируемое напряжение, и оба числа разделяются чертой.

Символ постоянного тока:

Символ переменного тока:

Символ степени защиты от воды каплезащищенных патронов: IPX1.

За буквой Т должно следовать значение нормируемой рабочей температуры в градусах Цельсия.

Проверку проводят внешним осмотром.	7.4. Заземляющий контактный зажим должен быть обозначен символом . Этот символ не должен находиться на винтах, съемных шайбах или других легкосъемных деталях.

Проверку маркировки, нанесенной методом прессования и штамповки, не проводят.

7.6 Дополнительные требования к маркировке:

при кооперированном изготовлении патронов предприятие — изготовитель отдельных деталей патронов свой товарный знак не ставит;

степень защиты 1P20 не маркируют;

на патронах маркируют климатическое исполнение и категорию размещения по ГОСТ 15150. Допускается не наносить обозначение климатического исполнения УХЛ4;

при поставках на экспорт на патронах маркируют надпись «Сделано в СССР» на языке, указанном внешнеторговой организацией.

Допускается наносить эту надпись на патронах, используемых в СССР;

на патронах маркируют дату изготовления — месяц и год; допускается указывать две последние цифры года.

Допускается при наличии индивидуальной упаковки патронов розничную цену указывать только на индивидуальной упаковке.

Для патронов, на которые невозможно или нецелесообразно наносить маркировку в полном объеме, число маркировочных данных может быть сокращено. При этом наличие товарного знака, основных технических параметров и даты изготовления является обязательным. Требование не распространяется на патроны, предназначенные для экспорта.

Все виды дополнительной маркировки или отсутствие некоторых обозначений маркировки, а также способ нанесения маркировки должны быть указаны в ТУ на конкретные типы или группы патронов.

Состав и содержание маркировки патронов, предназначенных для экспорта, могут изменяться или дополняться в соответствии с требованиями внешнеторговых объединений.

8. ОСНОВНЫЕ РАЗМЕРЫ

8.1. Патроны Е14, Е27 и Е40 должны соответствовать приложению 1 (стандартный лист 7005-20 МЭК 61-2).

Проверку размеров по приложению 1 допускается проводить стандартным измерительным инструментом, при этом размеры резьбы патронов Е27 проверяют калибром, указанным на листе 7006-25А приложения 2.

8.2. Патроны должны обеспечивать ввертывание соответствующих ламп и обеспечивать контактирование.

мм

<*> Об использовании боковых контактов в патронах Е40 см. п. 12.11.

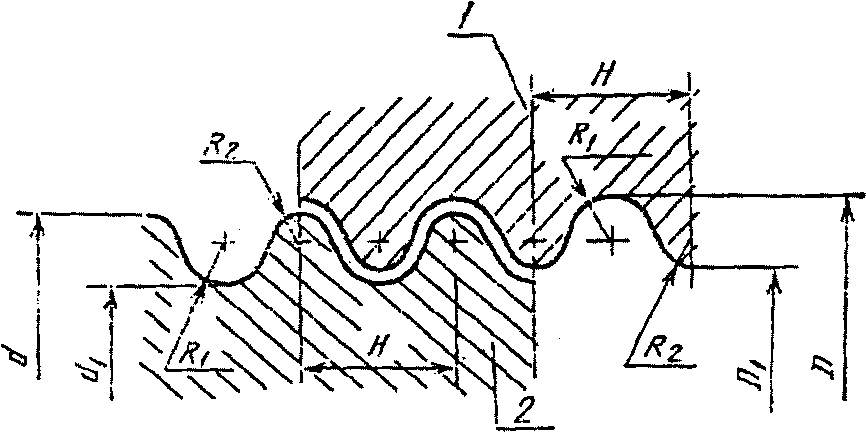

Проверку толщины резьбовой гильзы проводят на трех отдельных образцах, если необходим демонтаж гильзы из корпуса.

Отмена требований к этим размерам находится в стадии рассмотрения.

8.4. Рабочая длина резьбы (если она имеется), предназначенная для соединения корпуса с донышком патрона, при условии сопряжения донышка с корпусом не менее чем на одном полном витке резьбы, должна соответствовать одному из следующих требований:

или на рабочей длине резьбы должно быть не менее двух полных витков при положительных результатах испытания по п. 15.3, при приложении вращающего момента, равного 1,2 вращающего момента, указанного в п. 15.2.

Таблица 3

мм

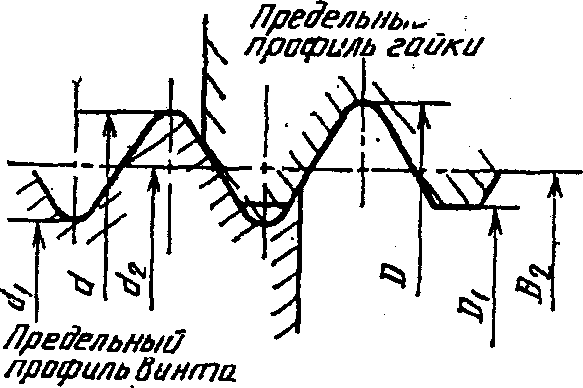

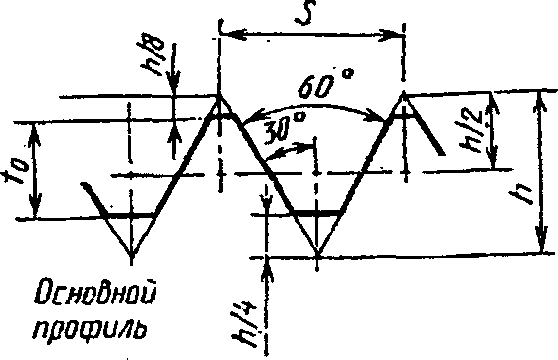

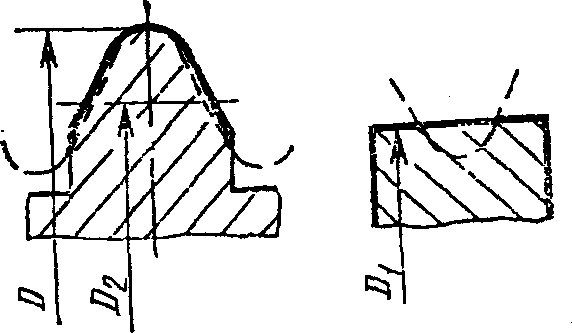

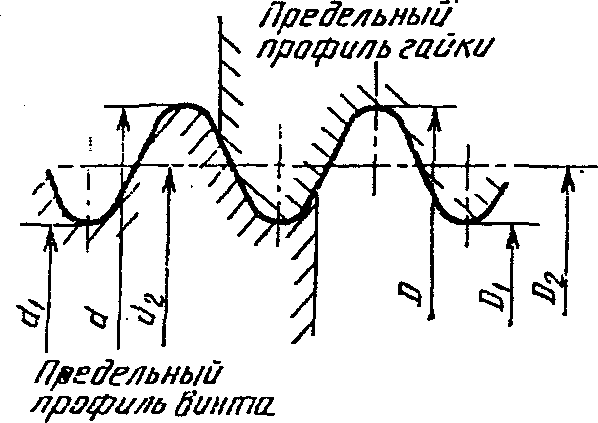

8.5 Резьба резьбового ввода патронов должна соответствовать:

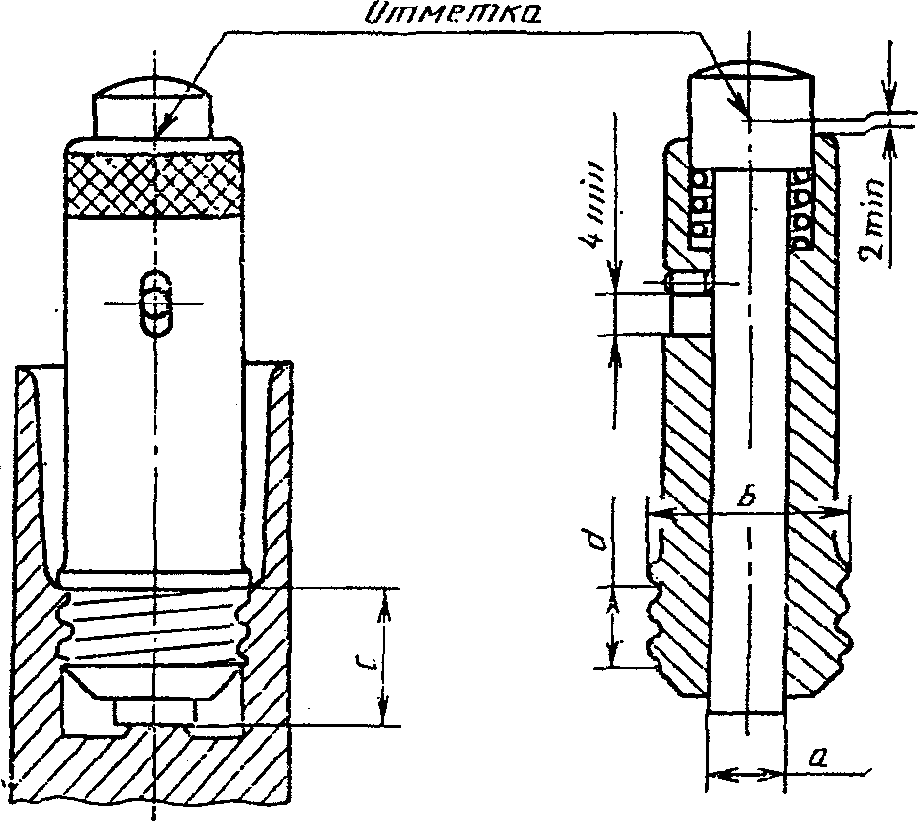

В сомнительных случаях калибр вводят в резьбовой ввод с приложением вращающего момента, равного 0,5 Н·м.

Проверку производят калибрами по ГОСТ 18465, при этом для резьбы М12х1 в пластмассе допускается применять гладкий непроходной калибр, размеры которого должны соответствовать указанным на черт. 5 с наружным диаметром (11,117 +/- 0,004) мм.

8.6. Размеры стопорных винтов, при их наличии, и резьбовых вводов должны быть не менее указанных в табл. 4.

Проверку проводят измерениями.

Требование не распространяется на патроны Е10.

Проверки по пп. 8.4 - 8.6 при необходимости разборки патронов проводят на трех отдельных образцах.

8.7. Конструкция патронов должна обеспечивать свободное ввертывание и вывертывание ламп даже при наличии на их цоколях неглубоких вмятин. Во избежание повреждения цоколя ламп, контакты патрона не должны иметь острых краев, направленных к цоколю.

Проверку проводят следующим испытанием:

8.8. Отклонения от стандартных размеров в патроне могут допускаться только при условии, что это обеспечивает конкретные технические преимущества и не создают препятствий для ввинчивания в патрон ламп, имеющих стандартные размеры.

Патроны с такими отклонениями должны соответствовать остальным требованиям настоящего стандарта насколько это возможно.

Требование не распространяется на патроны для нужд народного хозяйства.

9. ЗАЩИТА ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

9.1. Патроны Е10, Е14 и Е27 должны быть сконструированы так, чтобы цоколи лампы были недоступны для прикосновения при ввертывании ламп, когда они уже находятся под напряжением.

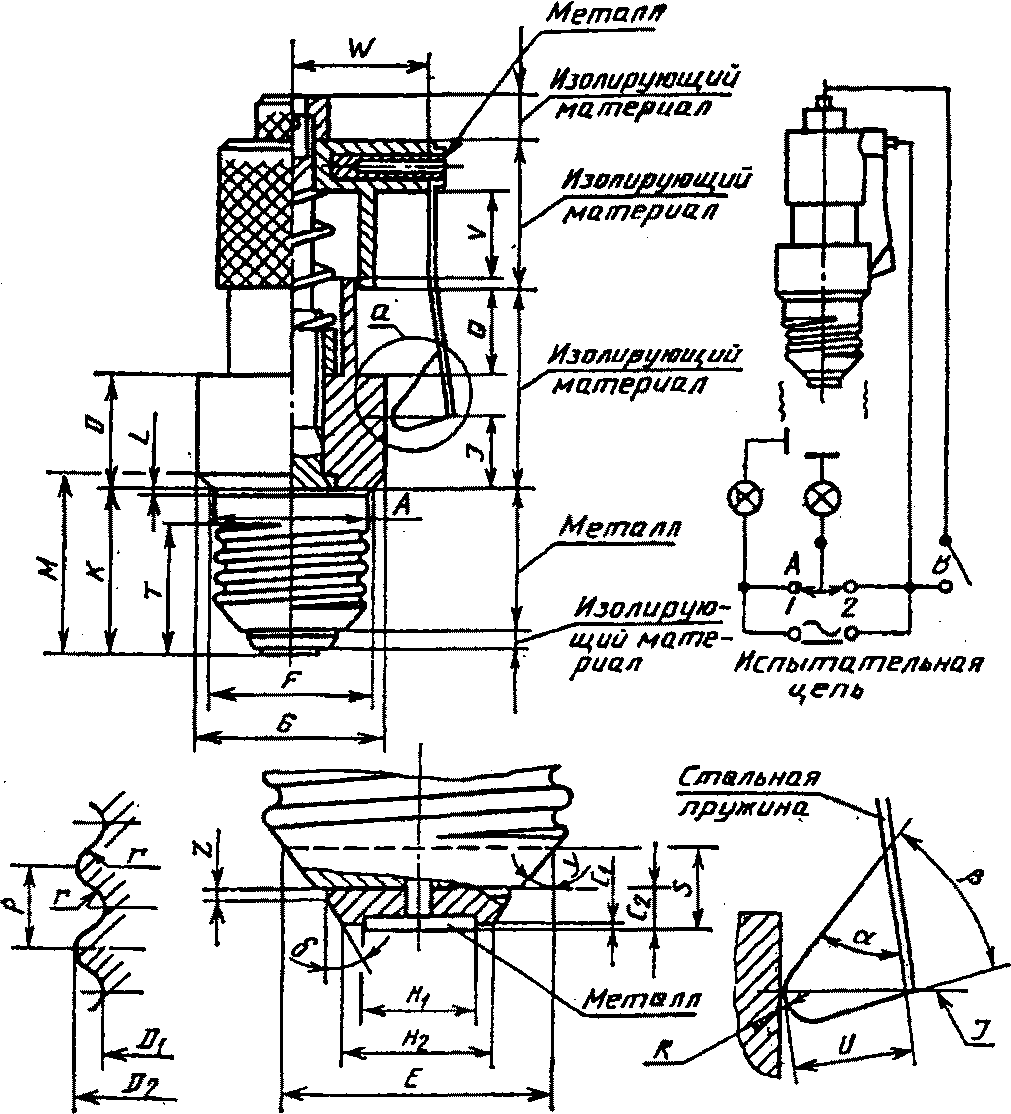

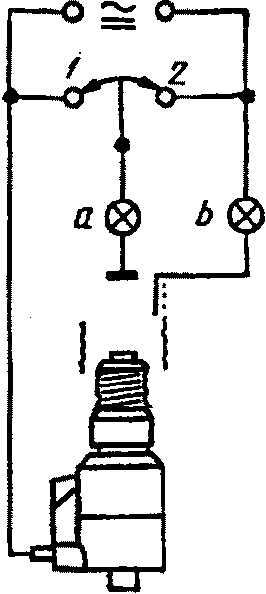

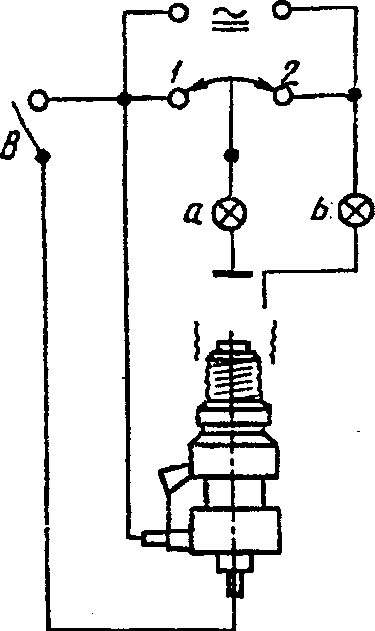

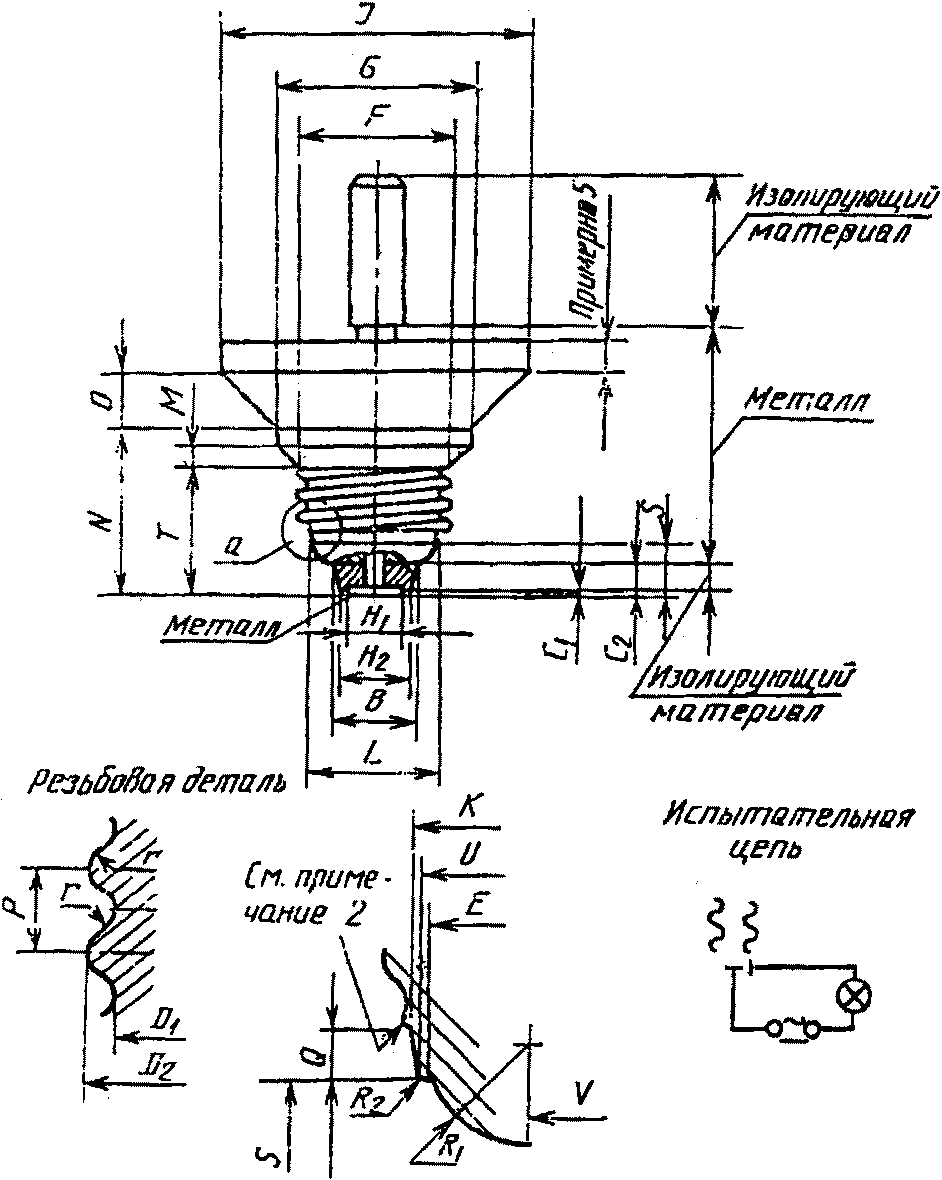

Метод проверки защиты от поражения электрическим током патронов Е10 во время ввертывания лампы разрабатывается.

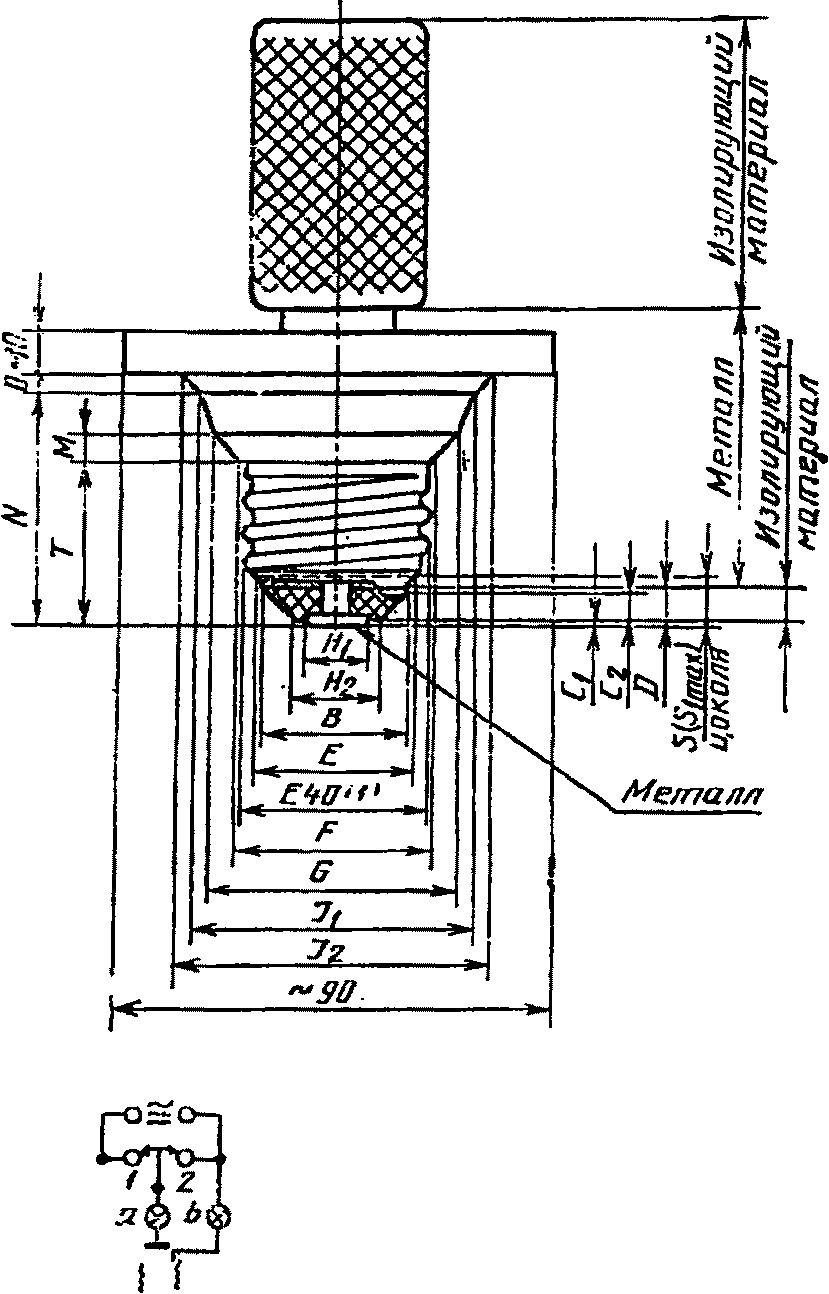

Патроны Е40 должны обеспечивать недоступность для прикосновения к цоколю только полностью ввернутой в патрон лампы.

Патроны Е27 с токоведущей резьбовой гильзой должны обеспечивать недоступность для прикосновения к цоколю лампы, только при полностью ввернутой в патрон лампе.

Патроны для свечеобразных ламп испытывают без декоративной оболочки, за исключением тех случаев, когда без этой оболочки патрон явно не пригоден для нормального использования.

Требования пункта не распространяются на незащищенные патроны.

9.2. Наружные детали защищенных и независимых патронов должны быть сконструированы так, чтобы токоведущие детали, установленные как для нормального использования патронов с ввернутой соответствующей стандартной лампой, были недоступны для прикосновения.

Патроны для свечеобразных ламп испытывают без декоративной оболочки, за исключением тех случаев, когда без этой оболочки патрон явно не пригоден для нормального использования.

Для нужд народного хозяйства незащищенные патроны не испытывают.

9.3. Детали, обеспечивающие защиту от случайного прикосновения к цоколю лампы, должны быть надежно закреплены для предотвращения их разъединения при вывинчивании плотно ввернутой лампы или случайном повороте рассеивателя, при его наличии.

Требования для патронов Е40 разрабатываются.

Метод испытания патронов Е40 должен быть установлен в ТУ на конкретные типы или группы патронов при необходимости.

Требование вводится с 01.01.95.

9.4. Если необходимо присоединение к патрону абажура, то это осуществляют такими независимыми деталями, как абажурное кольцо. Недопустимо крепление абажура между деталями, обеспечивающими защиту от поражения электрическим током.

9.5. Наружные детали: каплезащищенных патронов, патронов на нормированное напряжение более 250 В, патронов с выключателем, патронов Е10 должны быть изготовлены из изоляционного материала, за исключением резьбовых вводов и тех деталей, которые не могут оказаться под напряжением даже в случае разрушения изоляции.

Лак и эмаль не обеспечивают защиту в соответствии с данным требованием.

Детали, отдаленные от токоведущих деталей двойной или усиленной изоляцией, рассматривают как детали, которые не могут оказаться под напряжением при разрушении изоляции.

Примером наружной детали, которая не может оказаться под напряжением даже при разрушении изоляции, является металлическое абажурное кольцо, установленное снаружи патрона, изготовленного из изоляционного материала.

Патроны с включателем могут иметь металлические наружные детали при условиях, указанных в п. 12.3.

10. КОНТАКТНЫЕ ЗАЖИМЫ

10.1. Патроны, кроме патронов с монтажными концами, должны иметь контактные зажимы, рассчитанные на присоединение проводов следующих номинальных сечений:

от 0,5 до 0,75 мм2 — для патронов Е10;

от 0,5 до 1,0 мм2 — для патронов Е14 и Е27 с резьбовым вводом М10х1;

от 0,5 до 2,5 мм2 — для остальных патронов Е27;

от 1,5 до 4,0 мм2 — для патронов Е40, рассчитанных на нормируемый ток 16 А;

от 2,5 до 6,0 мм2 — для патронов Е40, рассчитанных на нормируемый ток 32 А.

Фланцевые патроны Е27 должны иметь контактные зажимы, рассчитанные на присоединение:

или медных много- или однопроволочных проводов сечением от 0,5 до 1,5 мм2,

или алюминиевых, или алюмомедных однопроволочных проводов сечением от 0,5 до 2,5 мм2.

Патроны с резьбовым вводом испытывают на трубке с резьбой.

Патроны Е27 с безвинтовыми контактными зажимами, предназначенные только для установки в светильниках или другом оборудовании и если изготовитель оборудования (светильников) является изготовителем патронов, могут не полностью соответствовать требованиям по диапазону номинальных сечений.

Диапазон сечений, на который рассчитаны такие патроны Е27 с безвинтовыми контактными зажимами, должен быть указан в ТУ на конкретные типы или группы патронов.

10.2. Контактные зажимы должны быть винтовыми или способ присоединения должен обеспечивать по меньшей мере эквивалентную надежность присоединения.

Винты контактных зажимов должны иметь метрическую резьбу ИСО или резьбу с аналогичным шагом и механической прочностью.

Для нужд народного хозяйства — по ГОСТ 8724.

Испытания проводят только для винтовых контактных зажимов.

К патронам Е10 и другим малогабаритным патронам провода могут присоединяться также сваркой, пайкой, сращиванием или другими не менее эффективными способами.

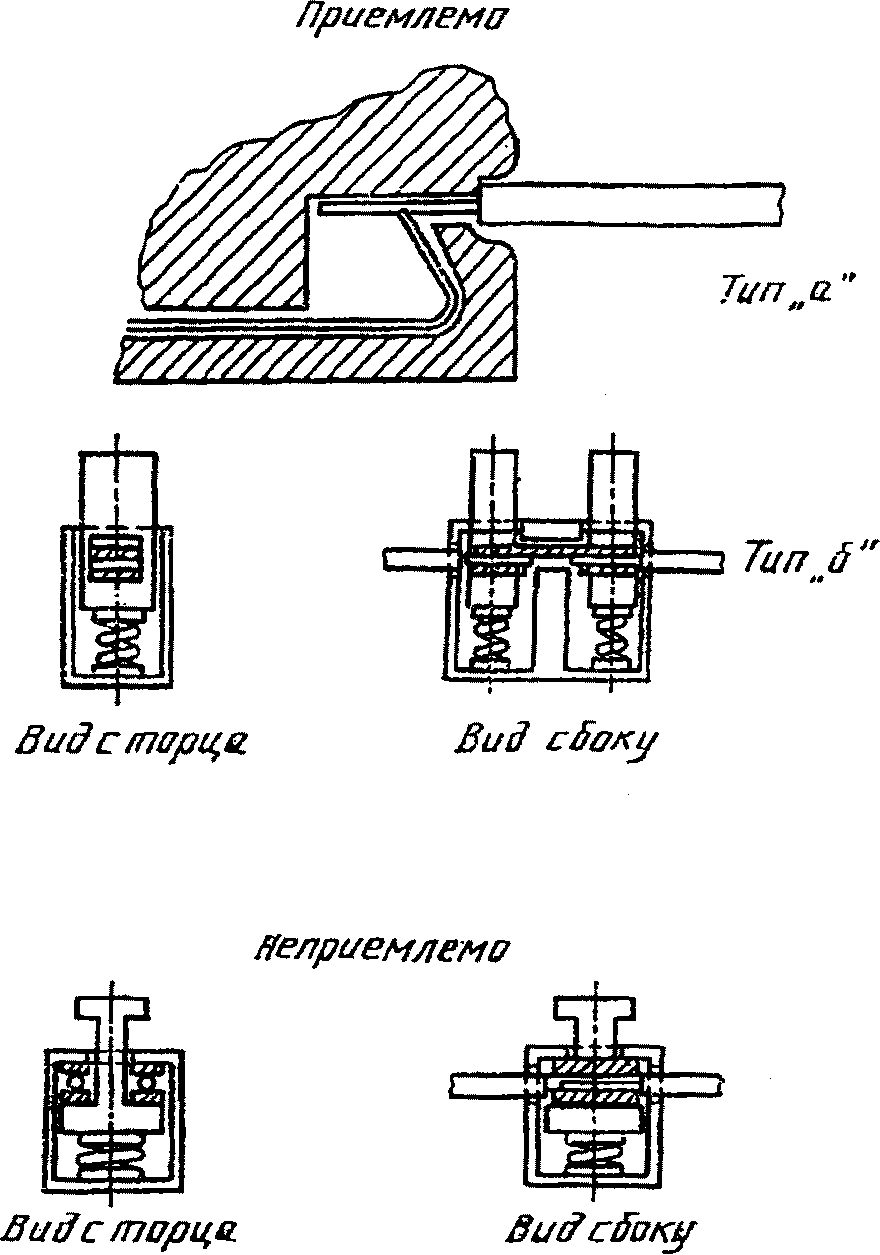

Безвинтовые контактные зажимы считаются эквивалентными винтовым, если они соответствуют приложению 3 (разд. 15 МЭК 598-1), при этом электрические испытания по п. 15.6 или 15.9 приложения 3 ужесточают следующим образом.

10.4. Конструкция контактных зажимов должна обеспечивать закрепление жилы провода без ее повреждения между двумя металлическими поверхностями с достаточным контактным нажатием. Конструкция контактных зажимов должна исключать возможность выдавливания жилы провода при затягивании винтов или гаек.

Зажимы должны допускать присоединение жил проводов без специальной подготовки (например, пропаивание жил, использование кабельных наконечников, образование колец и т.д.).

Жилы провода считают поврежденными, если на них имеются глубокие или острые порезы.

Проводники считают поврежденными, если в многопроволочных жилах перерезаются более 25% проволок, а в однопроволочных деформация превышает 50% диаметра проводника.

10.5. Контактные зажимы с закреплением жилы провода под торец винта должны иметь размеры не менее указанных в табл. 5.

Таблица 5

мм

Проверку проводят измерением.

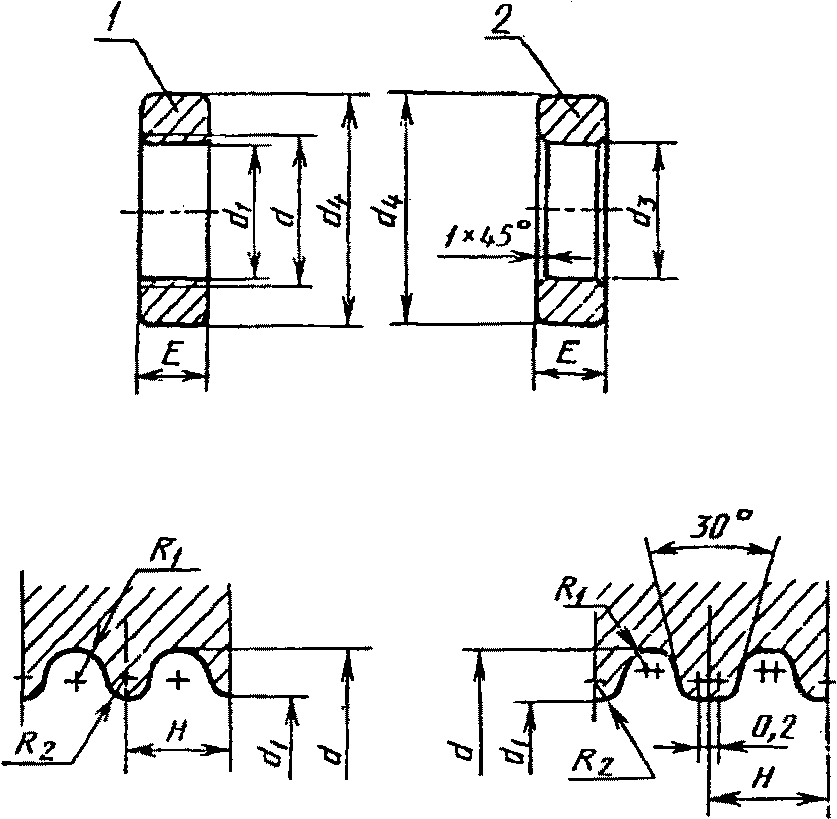

10.6. Размеры контактных зажимов с закреплением жилы провода под головку винта должны быть не менее указанных в табл. 6.

Таблица 6

мм

<> В некоторых странах номинал 2,8 мм.*

Проверку проводят измерением.

Допускаемое отклонение от номинальных значений диаметра резьбы и разницы между диаметрами головки и тела винта — минус ₀,15 мм.

Допустимое отклонение от номинальных значений диаметра резьбы и разницы между диаметрами головки и тела винта — по ТУ на конкретные типы или группы винтов.

10.7. Расположение контактных зажимов после правильного присоединения проводов должно исключать возможность случайного контакта между токоведущими деталями или между таковыми и доступными для прикосновения металлическими деталями.

Проверку проводят измерением.

Требование не распространяется на патроны для нужд народного хозяйства.

10.10. Требования пп. 10.2 - 10.6 и 10.8 не распространяются на патроны, предназначенные только для установки их в светильниках предприятием — изготовителем светильников, а также на патроны с монтажными концами.

Патроны, предназначенные для установки предприятием-изготовителем в светильниках или для встраивания в другие приборы, могут иметь монтажные концы, втычные контактные зажимы или другие равноценные приспособления.

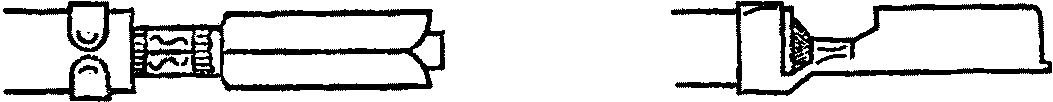

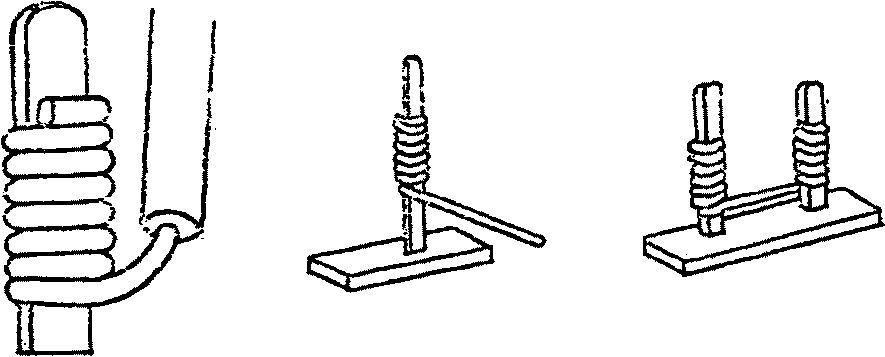

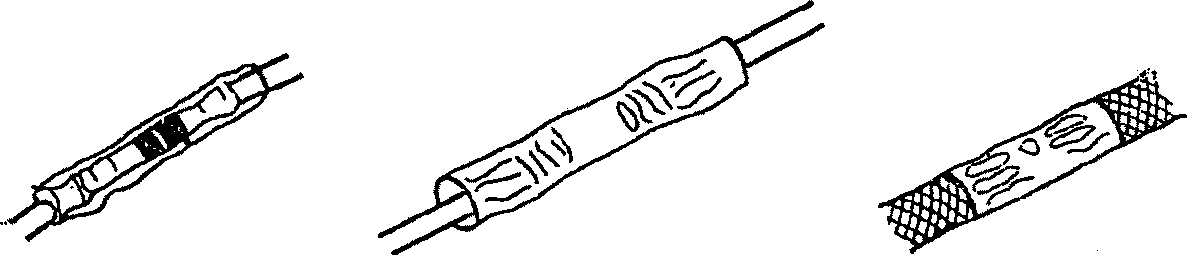

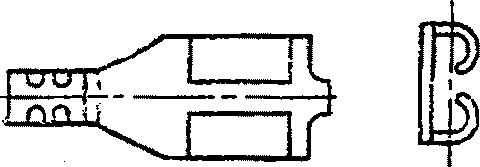

Монтажные концы должны присоединяться к патрону пайкой, сваркой, опрессовкой или другим равноценным способом.

Монтажные концы должны быть выполнены из изолированных проводов.

Свободный конец провода может быть очищен от изоляции.

Крепление проводов к патрону должно быть достаточным, чтобы противостоять механическим усилиям, возникающим при нормальной эксплуатации.

Проверку проводят внешним осмотром.

При применении этого требования небольшие изолированные винты и подобные детали для крепления оснований или крышек не относят к доступным для прикосновения деталям, которые могут оказаться под напряжением даже при нарушении изоляции.

11.3. Заземляющие контактные зажимы должны соответствовать требованиям разд. 10.

Детали заземляющего контактного зажима, предназначенные для зажима провода, должны быть надежно защищены от случайного ослабления и должна быть исключена возможность отвинчивания винтов зажимов без применения инструмента случайной разборки рукой безвинтовых контактных зажимов.

11.4. Металл, из которого изготовляют заземляющий контактный зажим, должен исключать возникновение коррозии в результате контакта с медным заземляющим проводом.

Винт или корпус заземляющего контактного зажима изготовляют из латуни или другого не менее коррозионностойкого металла, а контактные поверхности должны быть зачищены до блеска.

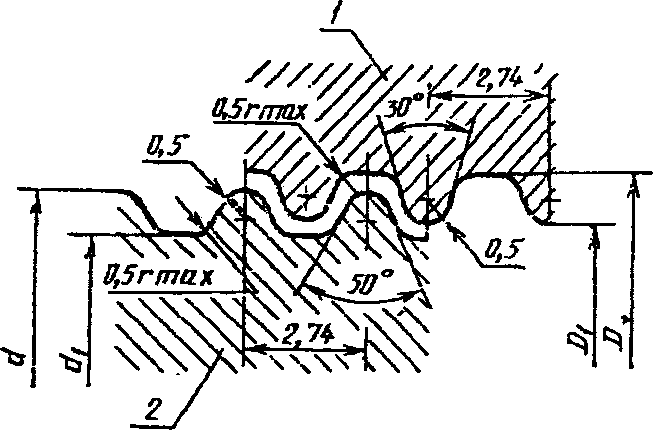

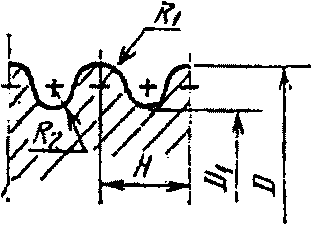

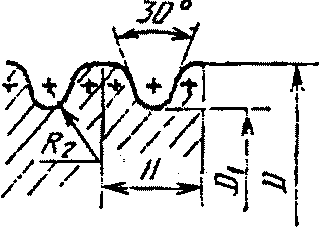

12.1 Патроны должны иметь резьбу Эдисона для удержания лампы.

Патроны, за исключением патронов Е10, должны иметь непрерывную резьбу в металлической гильзе, при этом минимальная длина гильзы должна соответствовать приложению 1 (стандартный лист 7005-20 МЭК 61-2).

Требования к минимальной длине резьбовой гильзы патронов Е10 разрабатываются.

Допустимо отступление от требования, если конструктивные и технологические допуски обеспечивают проверку патронов всеми калибрами в течение срока службы патрона. Другие сведения по данному вопросу будут приведены в приложении «Серийные испытания», которое разрабатывается.

Патроны должны изготовляться в следующих исполнениях:

с резьбой Е14, Е27, Е40 по ГОСТ 6042 — в металлической гильзе;

с резьбой Е14/N и Е27/N по ГОСТ 6042 — в пластмассовом или керамическом корпусе.

Допускается изготовление патронов Е27 и Е40 без бокового контакта с токоведущей гильзой.

Конструкция и размещение комплекта зажим/контакт и резьбовой гильзы должны исключать возможность такого их наклона или вращения, которые могут привести к невозможности нормального использования патрона.

Допустимо отклонение от требования непрерывности резьбы, если необходимо получить дополнительное техническое преимущество, например, размещение в прорези гильзы устройства для дополнительной фиксации лампы.

Допускается изготовление патронов с прерывающейся резьбой гильзы, при этом резьба должна иметь не менее четырех витков и прерывистость не должна превышать 30% размера резьбы.

Проверку патронов указанными выше калибрами проводят при приложении вращающих моментов, значения которых указаны в п. 4.4.

12.2. Донышко патрона должно иметь достаточное пространство для сетевых проводов. Детали патрона, к которым могут прикасаться изолированные провода, не должны иметь острых кромок или такую форму, которая может привести к повреждению изоляции.

Патроны с резьбовым вводом должны иметь устройство, ограничивающее ввод трубки в резьбовой ввод, если конструкция патрона не обеспечивает малую вероятность проникновения трубки в резьбовой ввод на значительную глубину, как, например, в патронах для свечеобразных ламп.

Требование о наличии устройства, ограничивающего ввод трубки в резьбовой ввод, вводится с 01.01.95.

12.3. Доступные для прикосновения детали патронов с выключателем должны быть изготовлены из изоляционного материала, кроме тех случаев, когда конструкция патрона исключает возможность соприкосновения находящегося под напряжением проводника, случайно освободившегося из контактного зажима с доступными для прикосновения металлическими деталями или деталями цепи заземления, а также исключает возможность замыкания ослабленными винтами контактных зажимов или стопорными винтами резьбового ввода токоведущих деталей с доступными для прикосновения металлическими деталями, включая заземляющие контактные зажимы.

Проверку проводят внешним осмотром.

Защита изолирующим кольцом считается достаточной, если высота кольца приблизительно равна высоте резьбовой гильзы.

12.5. Патроны с резьбовым вводом должны иметь в донышке устройство для защиты донышка от проворачивания на трубке.

Устройство должно быть управляемо изнутри, за исключением патронов с боковым вводом.

Требование не распространяется на патроны Е10.

Патроны с резьбовым вводом для предотвращения самоотвинчивания их в процессе нормального использования должны иметь стопорное устройство, выполненное по одному из следующих вариантов:

стопорный винт диаметром не менее указанного в вышеприведенной табл. 4 - для патронов с ниппельной резьбой в металле;

стопорный винт по ГОСТ 1481 или пазы для закрепления в арматуре или стопорный винт по ГОСТ 1481 и пазы для закрепления в арматуре одновременно — для патронов с ниппельной резьбой в пластмассе.

12.6. Шнуровые патроны и патроны, предназначенные для соединения в гирлянду, должны иметь устройство для крепления патрона на гибком шнуре или проводе, обеспечивающее защиту жил шнура или провода в контактных зажимах от натяжения и скручивания, а также закрепление наружной оболочки шнура или провода внутри патрона и защиту ее от истирания.

Способ защиты шнуров или проводов от натяжения и скручивания должен быть очевидным.

Должна быть исключена возможность ввода гибкого шнура или провода в патрон на такую глубину, на которой он (они) подвергался бы воздействию чрезмерных механических или тепловых нагрузок.

Не допустимо завязывать шнур (провода) узлом или перетягивать его (их) тесьмой.

Устройство должно быть изготовлено из изоляционного материала или должно иметь жестко закрепленную изолирующую прокладку, чтобы при повреждении изоляции шнура (провода) доступные для прикосновения металлические детали не оказались под напряжением.

Конструкция устройства должна обеспечивать:

наличие по крайней мере одной детали, закрепленной на патроне или выполненной с ним заодно;

возможность присоединения гибких шнуров (проводов) различных типов, для работы с которыми предназначен патрон;

отсутствие чрезмерного сжатия шнуров (проводов);

сохранность устройства при нормальном затягивании или ослаблении.

Устройство должно допускать присоединение гибких шнуров следующих типов: 245 МЭК 51, 245 МЭК 53, 227 МЭК 52 по ГОСТ 7399.

Таблица 7

12.7. Устройство для подвески патрона не должно иметь доступных для прикосновения металлических деталей, которые могут оказаться под напряжением, даже при разрушении патрона, кроме того, это устройство, ввинчиваемое в патрон с резьбовым вводом, должно соответствовать требованиям п. 12.6.

12.8. Фланцевые патроны, не предназначенные специально для встраивания, должны иметь полость для сетевых проводов со следующими минимальными размерами:

высота — 7 мм;

длина — равная диаметру или ширине фланца;

ширина — 16 мм с увеличением до окружности диаметром 23 мм в центре полости.

Требование не распространяется на патроны Е10.

12.9. Фланец фланцевых патронов, не предназначенных специально для встраивания, должен допускать крепление винтами диаметром не менее 4 мм.

Требование не распространяется на патроны Е10.

12.10. Фланцевые патроны, кроме предназначенных только для встраивания, должны иметь не менее двух кабельных вводов, обеспечивающих введение кабеля с оболочкой или трубопровода настолько, чтобы была обеспечена полная механическая защита жил кабеля на расстоянии не менее 1 мм, измеряемом от наружной поверхности патрона.

Кабельные вводы можно располагать диаметрально противоположно или рядом. Номинальные диаметры кабельных вводов должны быть 10,3 и 16,5 мм с допускам +/- 0,3 мм. Для керамики допуск .

Требование не распространяется на патроны Е10.

Фланцевые патроны, кроме предназначенных только для встраивания, могут иметь только выбиваемые отверстия.

12.11. Конструкция контактов должна обеспечивать при нормальном использовании надежный электрический контакт.

Функционирование контактов не должно зависеть от функционирования блокировочного устройства между донышком и наружным корпусом патрона.

С 01.01.90 новые патроны Е40 должны иметь токоведущую резьбовую гильзу.

Проблемы контактирования с существующими цоколями ламп показывают, что токоведущая резьбовая гильза является практически единственно правильным решением.

12.13 Патроны не должны быть объединены со штепсельными розетками.

Патроны не должны иметь устройств для включения в них штепсельных вилок по ГОСТ 7396.0.

13. ПАТРОНЫ СО ВСТРОЕННЫМ ВЫКЛЮЧАТЕЛЕМ

13.1. Выключатели допускается встраивать только в незащищенные патроны Е14 и Е27, рассчитанные на напряжение 250 В включительно.

14. ВЛАГОСТОЙКОСТЬ, СОПРОТИВЛЕНИЕ И ЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ ИЗОЛЯЦИИ

14.1. Оболочки каплезащищенных патронов должны обеспечивать необходимую степень защиты от попадания воды.

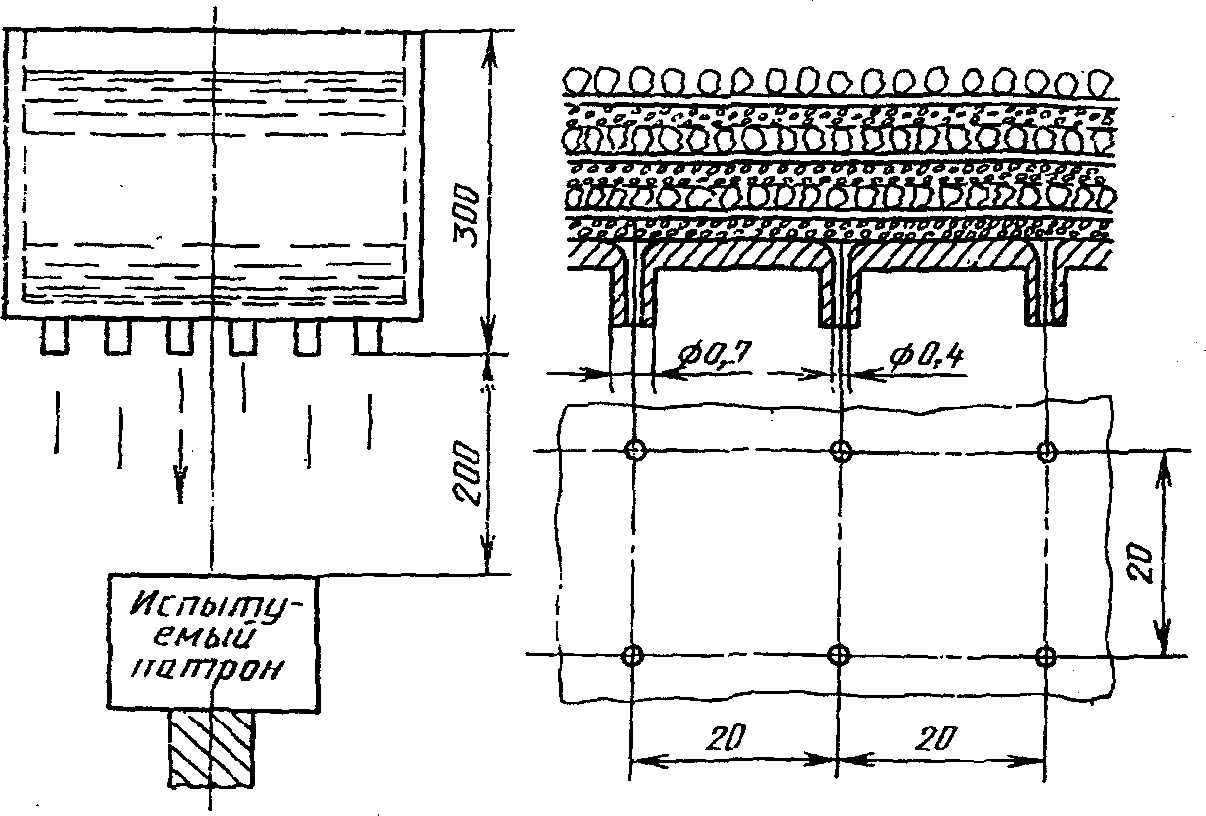

Испытание патронов, предназначенных для использования в условиях, соответствующих II — VIII степеням жесткости по влажности воздуха по ГОСТ 16962.1, проводят по методу 207-2 ГОСТ 16962.1.

Внутренний объем камеры влажности должен составлять не менее 10 объемов, занимаемых испытуемыми патронами.

По истечении времени пребывания патронов в камере влажности измеряют сопротивление и испытывают электрическую прочность изоляции внутри камеры или вне ее, но не более чем через 5 мин после извлечения патронов из камеры. Затем патроны в течение (24 +/- 1) ч выдерживают при нормальных климатических условиях испытаний по ГОСТ 15150 и подвергают внешнему осмотру.

14.3 Сопротивление и электрическая прочность изоляции должны быть обеспечены:

а) между токоведущими деталями различных фаз;

б) между токоведущими деталями различных фаз и наружными металлическими деталями, включая крепежные винты фланца или корпуса фланцевых патронов и доступные соединительные винты;

в) между внутренними и наружными поверхностями изолирующих прокладок металлических корпусов, если эти прокладки необходимы в соответствии с п. 12.3 для обеспечения электробезопасности, или если расстояние между любой токоведущей деталью и металлическим наружным корпусом меньше значений, указанных в п. 4 табл. 12.

14.4. Проверку сопротивления изоляции и электрической прочности изоляции дополнительно проводят в холодном обесточенном состоянии при нормальных климатических условиях испытаний по ГОСТ 15150 при приемо-сдаточных испытаниях.

14.4.1. Сопротивление изоляции в холодном обесточенном состоянии при нормальных климатических условиях испытаний по ГОСТ 15150 должно быть не менее 20 МОм.

При приемо-сдаточных испытаниях проводят проверку только между частями, указанными в п. 14.3, перечисления 1) и 2).

Проверку производят по методике п. 14.3.

При приемо-сдаточных испытаниях отсчет допускается проводить непосредственно после установления показаний прибора.

14.4.2. Проверку электрической прочности изоляции проводят по методике п. 14.3 при следующих значениях испытательного напряжения:

1000 В — для патронов на номинальное напряжение 42 В;

2000 В — для патронов на номинальное напряжение 220 В;

2500 В — для патронов на номинальное напряжение 380 В;

3000 В — для патронов на номинальное напряжение 750 В.

При приемо-сдаточных испытаниях проводят проверку между частями, указанными в п. 14.3, перечисления 1) и 2).

При приемо-сдаточных испытаниях допускается длительность испытания (1 +/- 0,1) с при условии повышения испытательного напряжения на 25%.

Токи поверхностного разряда, не вызывающие уменьшение испытательного напряжения более 20%, не учитывают при оценке результатов проверки.

15. МЕХАНИЧЕСКАЯ ПРОЧНОСТЬ

15.1. Патроны должны обладать механической прочностью и выдерживать нагрузки, возникающие при установке лампы, а также при навинчивании патрона на трубку.

<*> Применение размера S см. черт. 8, 9 или 10.

Испытание не проводят на патронах Е10.

Требование не распространяется на пластмассовые патроны Е27 с резьбовым вводом, не имеющие в устройстве для предотвращения самоотвинчивания стопорных винтов.

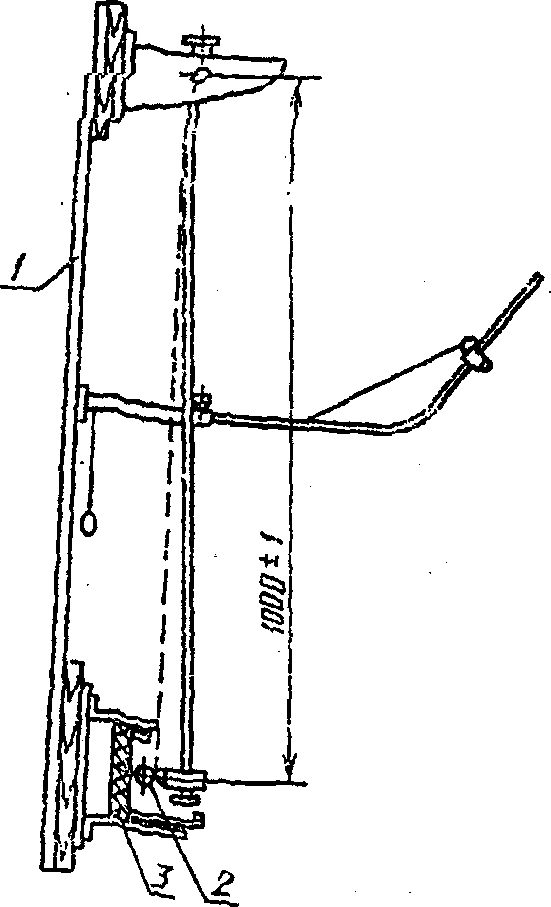

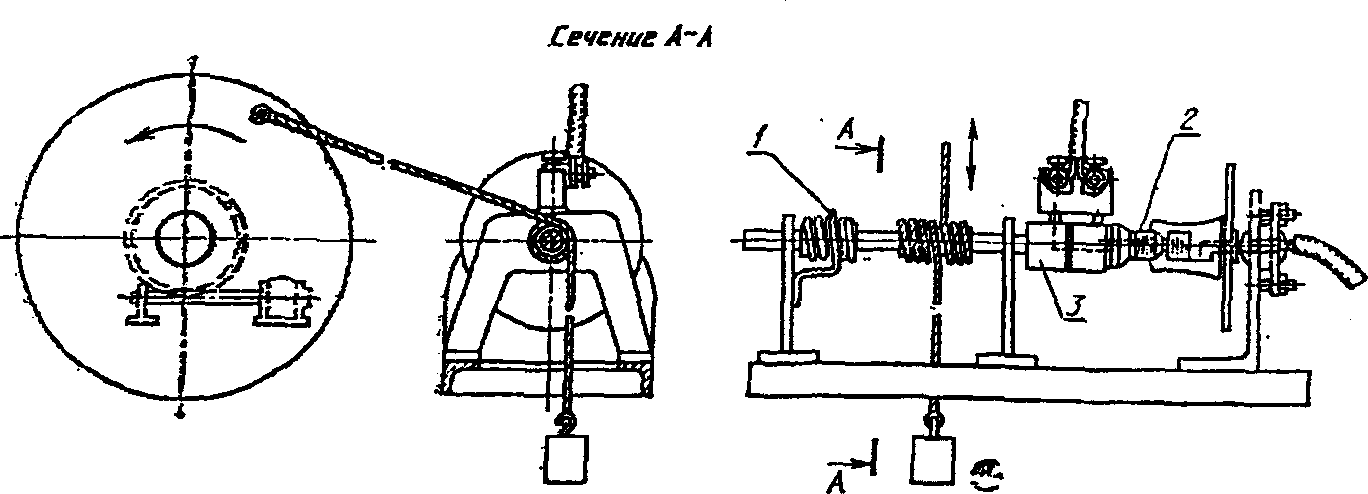

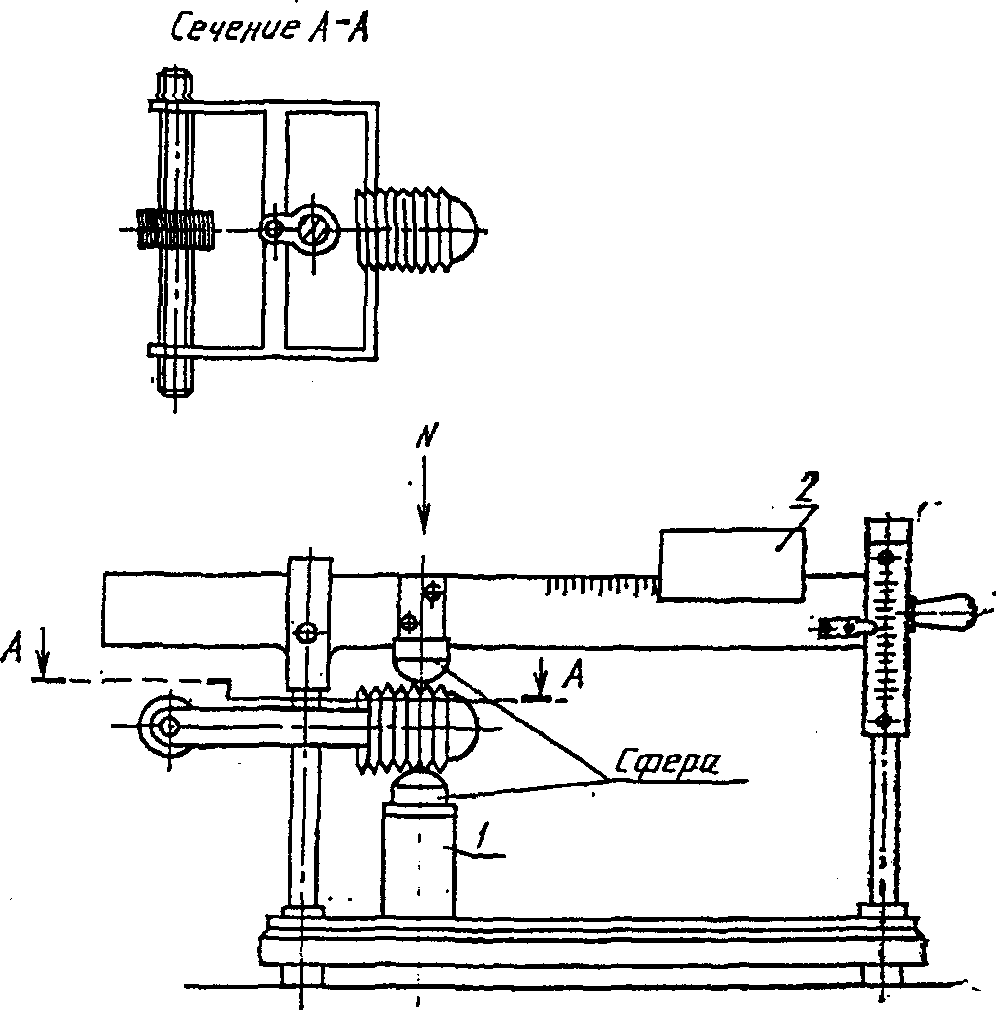

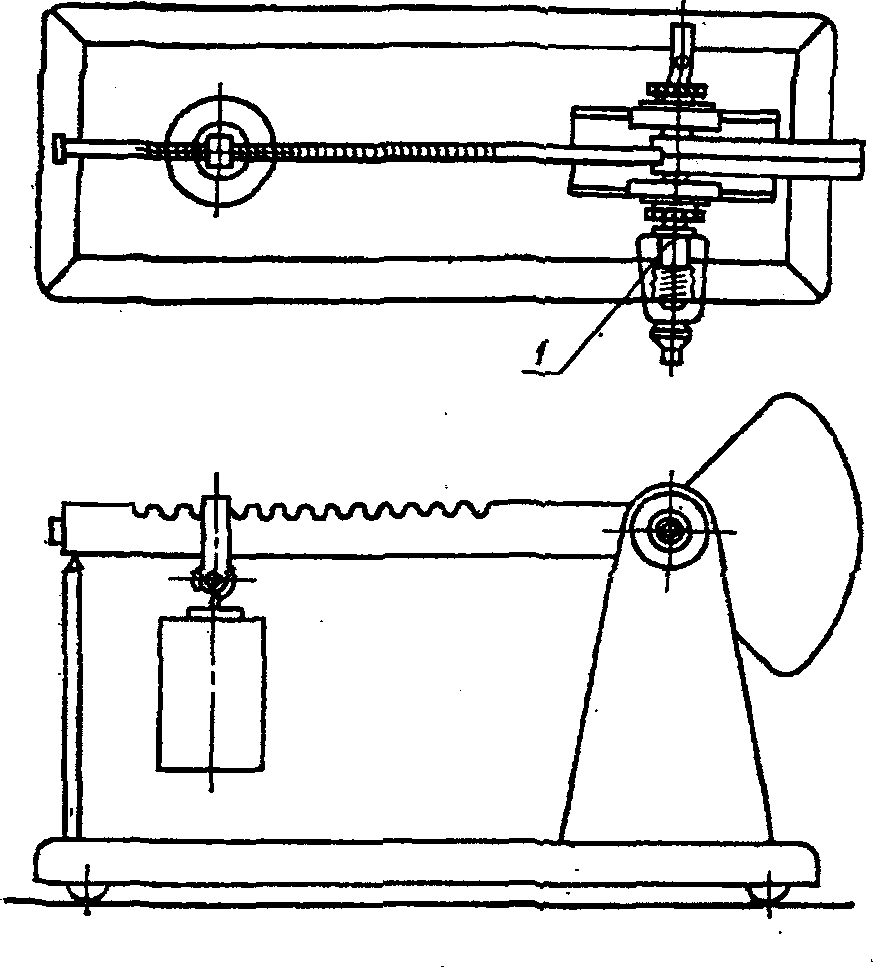

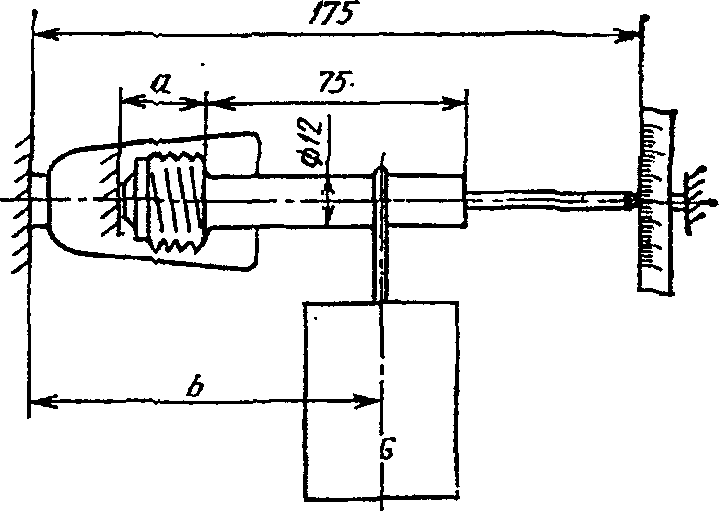

Испытания по пп. 15.2 - 15.4 проводят на установке по черт. 14.

15.6. Проверку механической прочности наружных корпусов из изоляционного материала с токопроводящей поверхностью или без нее, а также изоляционного кольца металлических патронов проводят на установке для испытания на удар (см. п. 15.6.1).

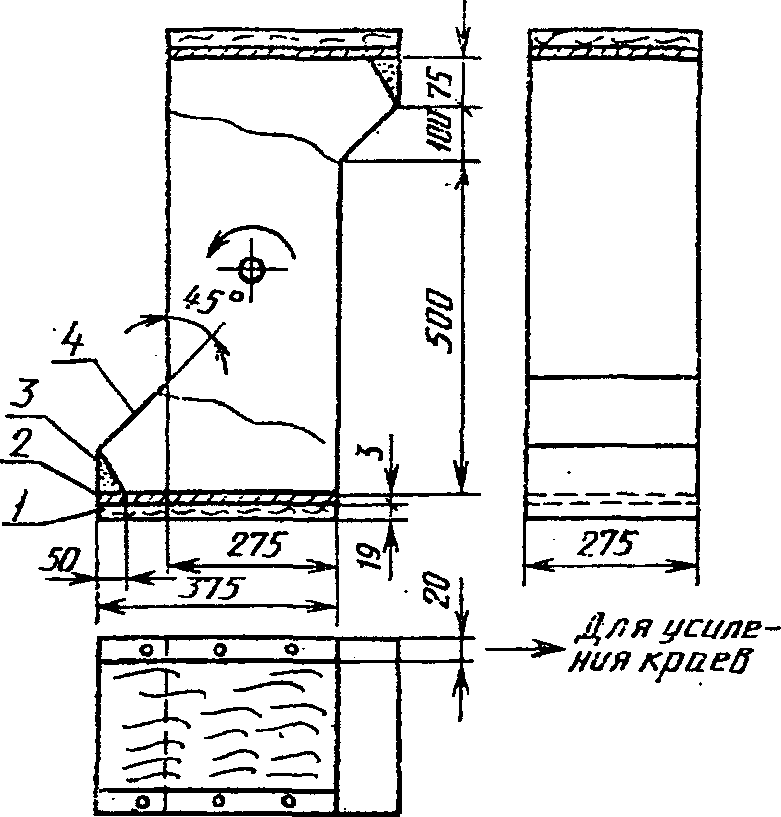

Проверку механической прочности патронов Е10 проводят во вращающемся барабане (см. п. 15.6.2).

15.6.1. Удары по образцу наносят на установке для испытания на удар, указанной на черт. 16. Головку бойка полусферической формы с радиусом 10 мм изготовляют из полиамида твердостью по Роквеллу HR 100. Боек массой (150 +/- 1) г жестко крепят на нижнем конце стальной трубки с наружным диаметром 9 мм и толщиной стенок 0,5 мм, при этом крепление верхнего конца трубки должно обеспечивать качание маятника только в одной вертикальной плоскости. Ось качания должна находиться на расстоянии (1000 +/- 1) мм от оси бойка.

До 01.01.95 допускается применение бойка, изготовленного из древесины твердых пород с твердостью по Роквеллу HR 100.

Твердость по Роквеллу определяют по ГОСТ 4670.

Таблица 9

Таблица 10

Испытание не проводят на патронах Е10.

15.8. Уплотняющие вводы и сальники должны выдерживать механические нагрузки, возникающие при нормальном монтаже и эксплуатации.

16. ВИНТЫ, ТОКОВЕДУЩИЕ ДЕТАЛИ И СОЕДИНЕНИЯ

16.1. Токоведущие и нетоковедущие винтовые соединения, повреждение которых может нарушить безопасность патрона, должны выдерживать механические нагрузки, возникающие при нормальном использовании.

Винты, передающие контактное нажатие, и винты с номинальным диаметром менее 3 мм, применяемые для соединений в патронах, должны ввинчиваться в металлическую гайку или вставку. Требование не распространяется на стопорные винты.

Таблица 11

16.2. Винты, ввинчиваемые в резьбу в изоляционном материале, должны иметь длину резьбы не менее 3 мм плюс 1/3 номинального диаметра винта.

Необходимо обеспечить правильное введение винта в соответствующую резьбу.

Проверку проводят внешним осмотром и вручную.

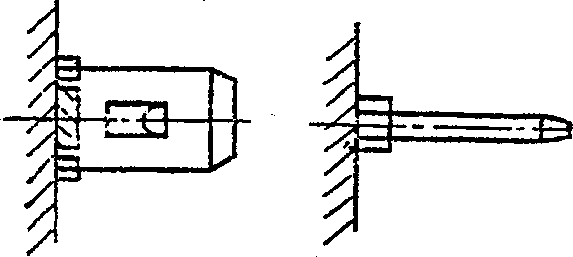

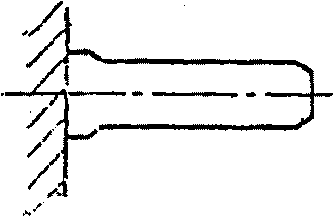

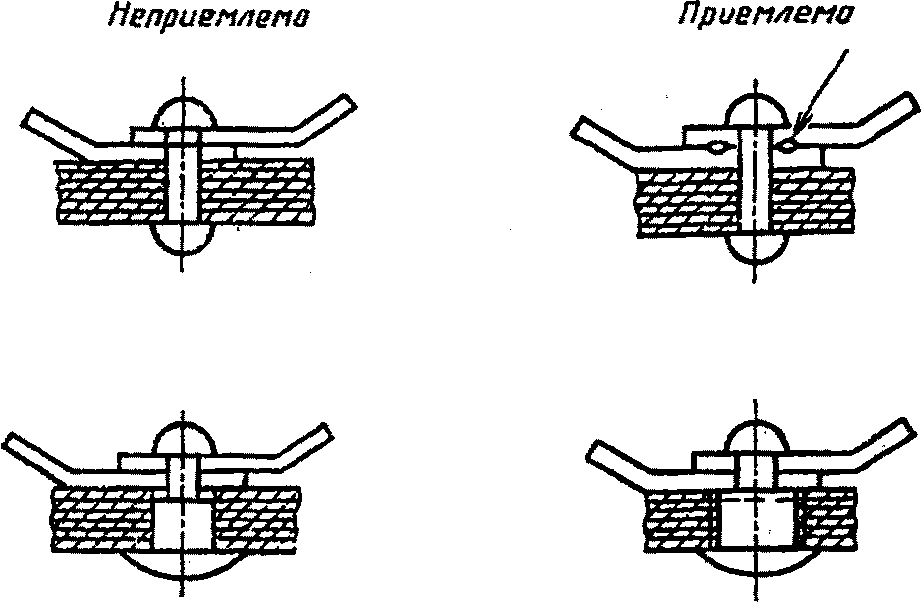

Защиту от ослабления может обеспечить пружинная шайба. Для заклепок достаточно, чтобы они имели нецилиндрическую форму или выступ.

Заливочные массы, размягчающиеся при нагревании, обеспечивают надежную защиту только для тех винтовых соединений, которые не развинчиваются при нормальном использовании.

Требование вводится с 01.01.95.

16.5. Токоведущие части должны быть изготовлены из меди, сплава с содержанием меди не менее 50% или материала с равноценными свойствами.

Требование не распространяется на нетоковедущие винты и винты контактных зажимов.

17. ПУТИ УТЕЧКИ И ВОЗДУШНЫЕ ЗАЗОРЫ

17.1. Значение путей утечки и воздушных зазоров должны быть не менее указанных в табл. 12, при этом патрон должен быть установлен, как для нормального использования с ввернутой лампой или без нее.

Таблица 12

    3,8  - для патронов Е10;

    5,5  -  "     "     Е14;

    10,5 -  "     "     Е27;

    16,0 -  "     "     Е40.

Передвижение любой подвижной детали в патроне должно быть ограничено так, чтобы пути утечки и воздушные зазоры были не менее требуемых значений.

Для патронов Е10 минимальные пути утечки и воздушные зазоры между токоведущими деталями различных фаз уменьшают соответственно на 2 мм.

18. НОРМАЛЬНАЯ РАБОТА

Проверку проводят следующим испытанием.

Образец заряжают двумя однопроволочными проводами с поливинилхлоридной изоляцией максимального сечения по п. 10.1 и помещают установку для проверки работоспособности, указанную на черт. 20.

Тип (вид) провода для зарядки патрона указывают в ТУ на конкретные типы или группы патронов.

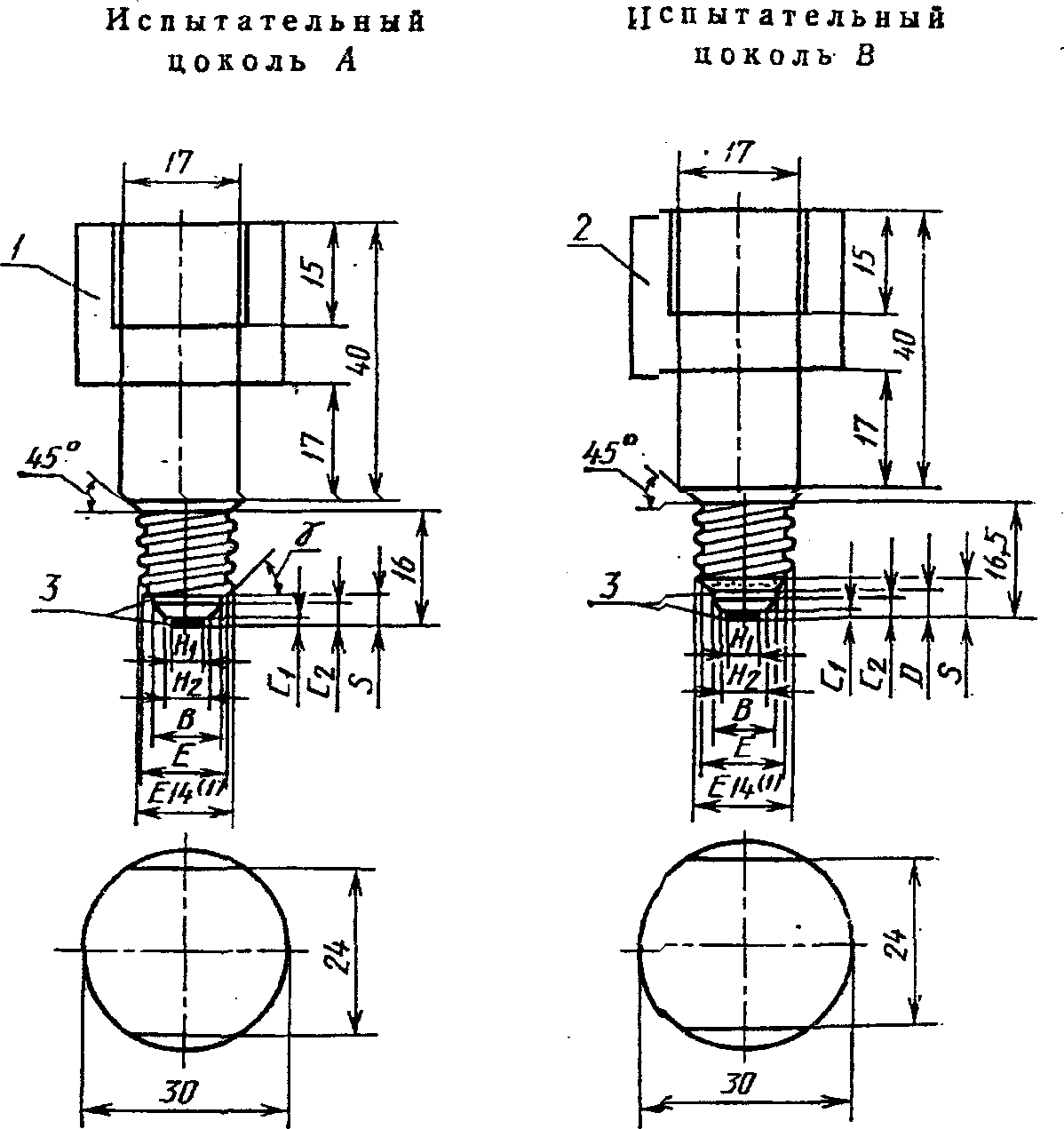

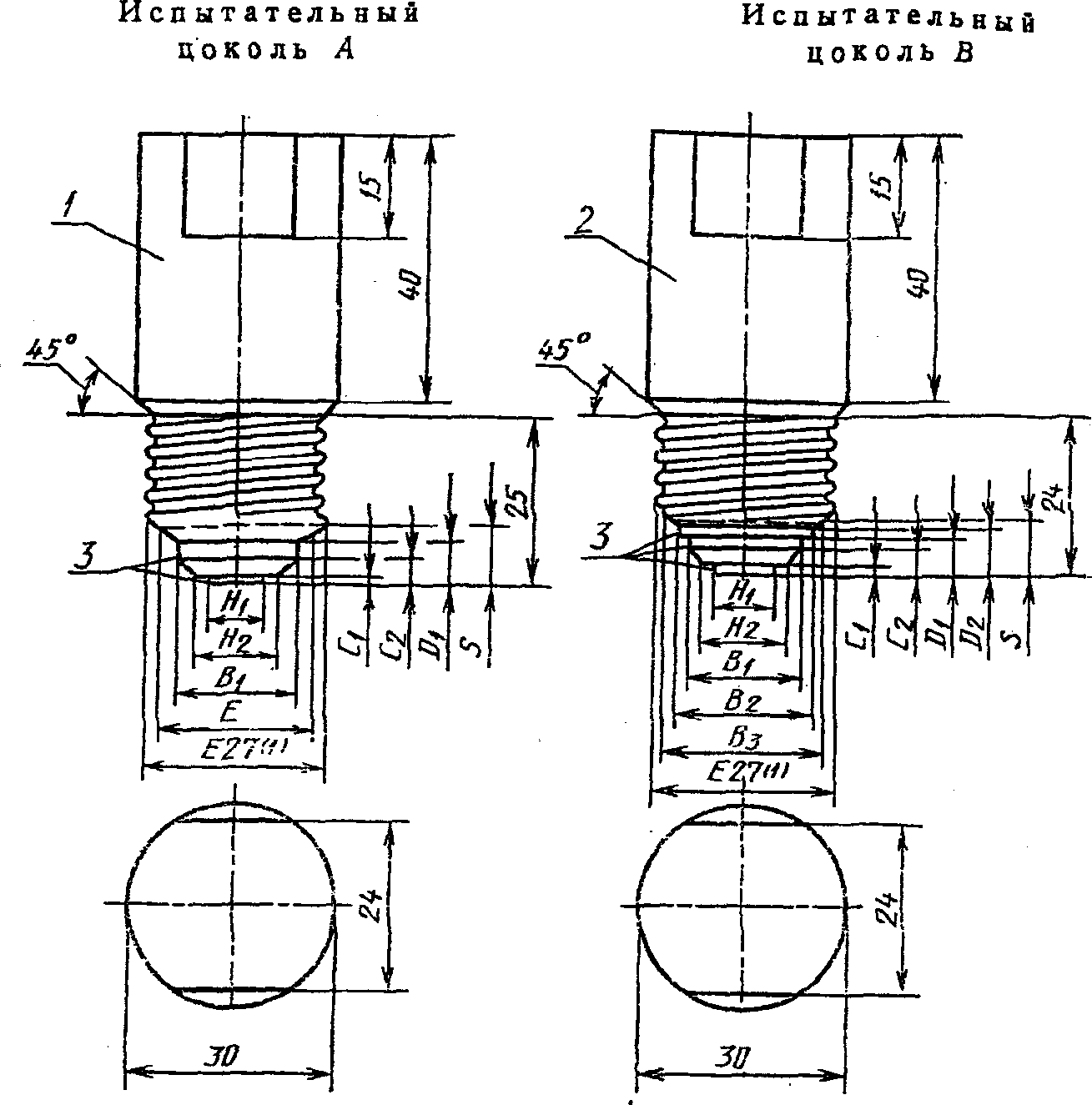

При проверке применяют испытательный цоколь, указанный на черт. 13.

9,0 — « » Е40.

Для патронов, не имеющих ниппель, донышко или фланец, проверку проводят с закреплением патрона только за корпус.

Испытание патронов Е14 и Е27 проводят с испытательными цоколями при напряжении переменного тока 250 В и активной нагрузке, А:

1 — для патронов Е14;

2 — « » Е27.

Перед проверкой электрической прочности изоляции испытание на влагостойкость по разд. 14 не проводят.

Требование не распространяется на патроны Е10.

19. ТЕПЛОСТОЙКОСТЬ

19.1 Патроны должны иметь достаточную теплостойкость.

Таблица 13

Требование не распространяется на патроны Е10.

19.3. Конструкция контактов и других токоведущих деталей должна исключать их чрезмерный нагрев.

Таблица 14

<> Для патронов Е10 и других подобных малогабаритных патронов, являющихся составной частью светильника, например, елочных гирлянд, температуру измеряют в светильнике на цоколе лампы на расстоянии 2 мм от стекла колбы.*

До 01.01.95 испытание патронов Е14 допускается проводить при температуре 150 °C.

20. НАГРЕВОСТОЙКОСТЬ, ОГНЕСТОЙКОСТЬ И СОПРОТИВЛЕНИЕ ТОКАМ ПОВЕРХНОСТНОГО РАЗРЯДА

20.1. Детали, на которых крепят контакты и наружные детали патронов из изоляционного материала, а также наружные детали патронов из изоляционного материала с токопроводящим наружным покрытием, должны быть устойчивы к нагреву.

20.2. Наружные детали из изоляционного материала (наружный корпус, в том числе с наружной резьбой, донышко или фланец), обеспечивающие защиту от поражения электрическим током и детали из изоляционного материала, на которых располагаются токоведущие детали (комплект зажим/контакт), должны быть устойчивы к воспламенению.

Проверку всех материалов, кроме керамики, проводят испытаниями по п. 20.3 или 20.4.

Требование не распространяется на патроны Е10.

Резьбовые гильзы, находящиеся под напряжением только при ввинченной лампе, не считают токоведущими.

Изоляционный материал, служащий опорой для такого типа гильз, проверяют испытанием по п. 20.3.

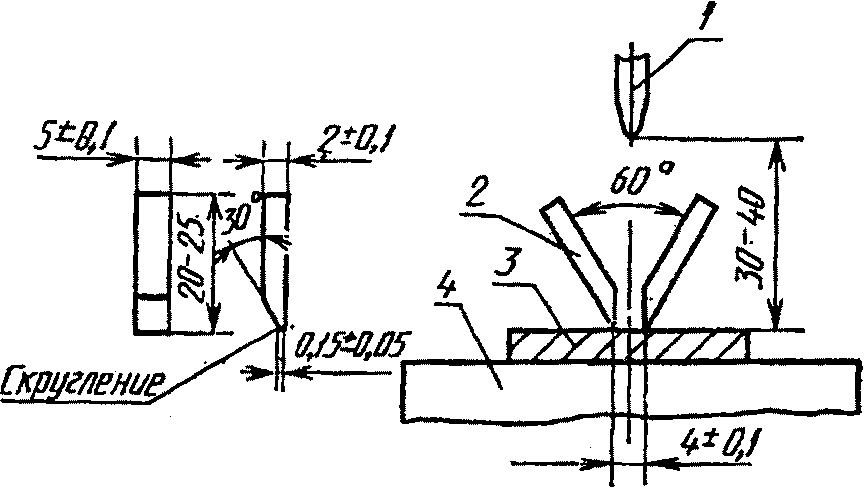

20.3. Наружные детали из изоляционного материала, включая и те, которые имеют токопроводящее наружное покрытие, обеспечивающие защиту от поражения электрическим током, испытывают методом раскаленной проволоки по ГОСТ 27483 (МЭК 695-2-1) со следующими уточнениями:

Проверку материалов, кроме керамики, проводят следующим испытанием. Плоский образец с размерами 15 x 15 мм располагают горизонтально. Два электрода из платины, размеры которых указаны на черт. 23, располагают на поверхности образца так, как показано на черт. 21, чтобы их закругленные кромки полностью по всей их длине были прижаты к образцу. Сила нажатия каждого электрода должна быть ~ 1 Н. Электроды подключают к источнику переменного практически синусоидального тока частотой 50 или 60 Гц, напряжением 175 В. Полное сопротивление цепи при замкнутых накоротко электродах регулируют при помощи переменного сопротивления так, чтобы в цепи протекал ток (1,0 +/- 0,1) А при cos\varphi = \text{от}0,9\text{до}1 . В цель включают реле максимального тока с временем отключения 0,5 с. Поверхность образца смачивают каплями раствора хлористого аммония в дистиллированной воде, падающих посередине между электродами. Удельное объемное сопротивление раствора 400 Ом·см при температуре 25 °C, что соответствует концентрации около 0,1%. Капли объемом падают с высоты 30 — 40 мм. Интервал времени между каплями должен быть (30 +/- 5) с. Между электродами не должно быть пробоя или перекрытия в течение времени падения 50 капель. Испытание проводят на трех разных участках одного образца или на трех образцах.

Перед началом каждого испытания тщательно проверяют чистоту поверхности электродов, правильность их формы и расположения на образце. При сомнении испытание повторяют на новом образце или на новой выборке образцов. Резьбовые гильзы, находящиеся под напряжением только при ввинченной лампе, не считают токоведущими. Детали из изоляционного материала, которые крепятся на керамических деталях, приравнивают к керамическим деталям при условии, если на керамических деталях соблюдены минимальные пути утечки тока, указанные в разд. 17.

21. ЗАЩИТА ОТ СТАРЕНИЯ И КОРРОЗИИ

21.1. Контакты и другие детали, изготовленные из листового проката меди или медных сплавов, повреждения которых приводят к нарушению безопасности использования патронов, должны быть устойчивы к старению.

При использовании указанных токсичных жидкостей следует соблюдать соответствующие меры предосторожности.

21.2. Детали из черных металлов, окисление которых снижает безопасность использования патронов, должны быть надежно защищены от коррозии.

Выдержку проводят в камере влаги при относительной влажности 95% и температуре (20 +/- 5) °C.

Затем образцы сушат в термостате при температуре (100 +/- 5) °C, после этого на их поверхностях не должно быть следов коррозии.

Для небольших винтовых пружин и аналогичных деталей, а также для деталей из черных металлов, которые подвергаются истиранию, достаточной защитой от коррозии является слой смазки.

Такие детали испытанию не подвергают.

22. ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ ДЛЯ НУЖД НАРОДНОГО ХОЗЯЙСТВА И ЭКСПОРТА

22.1. Габаритные и установочные размеры патронов должны соответствовать установленным в ТУ на конкретные типы или группы патронов.

Проверку проводят при помощи измерительного инструмента и шаблонов.

Результаты проверки считают удовлетворительными, если патроны соответствуют рабочим чертежам, а также ТУ на конкретные типы или группы патронов.

22.2. Масса патронов должна соответствовать установленным в ТУ на конкретные типы или группы патронов.

Проверку массы патронов проводят взвешиванием патронов на весах.

Погрешность измерения массы не должна превышать, %:

+/- 2,5 — для патронов массой не более 20 г;

+/- 5 — для патронов массой более 20 г.

Допускается определять массу одного патрона как среднее арифметическое массы группы патронов.

Результаты проверки считают удовлетворительными, если масса патронов не больше указанной в ТУ на конкретные типы или группы патронов.

22.3. Рабочее положение патронов в пространстве должно быть указано в ТУ на конкретные типы или группы патронов.

Проверку проводят внешним осмотром.

22.4. Номинальные значения климатических факторов — по ГОСТ 15543.1 для климатических исполнений УХЛ1; УХЛ2; У2; УХЛ3; УХЛ4; УХЛ5; Т1; Т2; Т3; Т5 и 04, при этом наибольшая высота над уровнем моря 1000 м.

Допускается по согласованию с потребителем большая высота над уровнем моря, которая должна быть указана в ТУ на конкретные типы или группы патронов.

Патроны климатического исполнения Т и О дополнительно должны соответствовать ГОСТ 15963.

Конкретные климатические исполнения и категории размещения должны быть указаны в ТУ на конкретные типы или группы патронов.

Проверку проводят соответствующими испытаниями по ГОСТ 16962.1. При этом в ТУ на конкретные типы или группы патронов устанавливают перечень испытаний по ГОСТ 16962.1, необходимые параметры (характеристики) испытания и критерии результатов испытаний.

22.5. Патроны должны сохранять свои параметры в процессе и после воздействия механических факторов по ГОСТ 17516.

Группа по ГОСТ 17516 должна быть указана в ТУ на конкретные типы или группы патронов.

Проверку проводят соответствующими испытаниями по ГОСТ 16962.1.

При этом в ТУ на конкретные типы или группы испытаний устанавливают перечень испытаний по ГОСТ 16962.1, необходимые параметры (характеристики) испытания и критерии результатов испытаний.

22.6. Патроны, предназначенные для работы в специальных средах, должны соответствовать ГОСТ 24682.

Среда, для которой предназначен патрон, должна быть указана в ТУ на конкретные типы или группы патронов.

22.7. Степень защиты оболочек патронов должна соответствовать ГОСТ 14254.

Степень защиты и условия обеспечения степени защиты должны быть указаны в ТУ на конкретные типы или группы патронов.

Проверку проводят по ГОСТ 14254.

22.8. Металлические детали патронов должны иметь гальванические покрытия, требования к которым должны соответствовать ГОСТ 9.303.

Материалы соприкасающихся между собой деталей, контактных зажимов и присоединяемых проводов должны соответствовать требованиям ГОСТ 9.005.

При приемо-сдаточных испытаниях проверяют наличие и внешний вид покрытий.

22.9. Материалы, применяемые для изготовления патронов, должны соответствовать ТУ на эти материалы.

Детали из изоляционного материала, на которых не крепятся токоведущие детали, должны изготовляться из материалов с физико-механическими характеристиками не ниже, чем:

у пластмасс группы О или Ж по ГОСТ 5689 — для патронов Е14;

у пластмасс группы Ж по ГОСТ 5689 или материала АГ4 по ГОСТ 20437 — для патронов Е27;

у керамических материалов по ГОСТ 13871.

При этом корпус пластмассовых патронов с резьбой Е27/N по ГОСТ 6042 должен изготовляться из пресс-материала АГ-4 по ГОСТ 20437 или пластмасс с физико-механическими характеристиками не ниже, чем у пресс-материала АГ-4.

Детали патронов из изоляционного материала, на которых крепятся токоведущие детали, должны изготовляться из материалов с физико-механическими характеристиками не хуже, чем у керамических материалов по ГОСТ 13871 или пресс-материала АГ-4 по ГОСТ 20437. Допускается для патронов Е14 применять пластмассы группы О или Ж по ГОСТ 5689.

Проверку проводят внешним осмотром и, при необходимости, химическим анализом.

22.10. Требования к патронам, предназначенным для работы в схемах с импульсными зажигающими устройствами, по номинальному току, путям утечки, сопротивлению и электрической прочности изоляции, должны быть установлены в ТУ на конкретные типы или группы патронов.

22.11. Патроны с абажурным кольцом должны иметь на наружном корпусе резьбу для крепления абажурного кольца, размеры которой должны соответствовать указанным в приложении 4 (МЭК 399).

Проверку проводят измерениями и калибрами, указанными в приложении 4 (МЭК 399).

23. УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

23.1. Упаковку, внутреннюю упаковку и транспортную тару должны выбирать по ГОСТ 23216 и указывать в ТУ на конкретные типы или группы патронов.

23.2. На транспортной таре должна быть нанесена маркировка по ГОСТ 14192, содержащая основные, дополнительные, информационные надписи и манипуляционные знаки: «Осторожно, хрупкое!», «Верх, не кантовать!», «Боится сырости», а также должен быть указан способ складирования по ГОСТ 17677. Допускается не указывать способ складирования, если в качестве транспортной тары используются контейнеры.

Все виды дополнительной маркировки транспортной тары должны быть указаны в ТУ на конкретные типы или группы патронов.

23.3. При транспортировании грузовых мест пакетами они должны соответствовать требованиям правил перевозки грузов, действующих на каждом виде транспорта.

Масса и габаритные размеры транспортных пакетов, а также средства и способ пакетирования должны быть указаны в ТУ на конкретные типы или группы патронов.

23.4. Условия транспортирования патронов в части воздействия механических факторов внешней среды должны соответствовать группе C ГОСТ 23216.

Условия транспортирования в части воздействия климатических факторов внешней среды — по группе 4 ГОСТ 15150.

Условия хранения — по группе 2 ГОСТ 15150.

Срок сохраняемости патронов — по ТУ на конкретные типы патронов.

23.5. Транспортирование упакованных патронов проводят крытым транспортом в соответствии с правилами перевозок грузов, действующими на соответствующем виде транспорта.

23.6. Упаковка и транспортирование патронов, отправляемых в районы крайнего Севера, — по ГОСТ 15846.

23.7. Проверка соответствия упаковки и транспортной тары — по ГОСТ 23216.

Результаты проверки считают удовлетворительными, если упаковка и тара по устройству, конструкции, размерам и массе соответствует требованиям конструкторской документации.

23.8. Проверка на прочность при транспортировании — по ГОСТ 23216. При наличии манипуляционного знака «ОСТОРОЖНО, ХРУПКОЕ!» испытание на удар при свободном падении не проводят.

Результаты проверки считают удовлетворительными, если:

сохранена целостность упаковки;

патроны не имеют механических повреждений, обнаруженных при внешнем осмотре.

При транспортировании патронов в контейнерах проверку не производят.

23.9. Срок сохраняемости подтверждают натурными испытаниями, одну упаковку с патронами хранят в условиях, оговоренных в п. 23.4, в течение времени, равного сроку сохраняемости, указанному в ТУ на конкретные типы или группы патронов.

По истечении времени хранения упаковку вскрывают и отбирают 10 патронов, которые подвергают испытаниям в объеме периодических.

Результаты испытаний считают удовлетворительными, если отобранные патроны соответствуют всем проверяемым требованиям.

23.10. Проверку массы транспортной тары проводят взвешиванием на весах с погрешностью не более 5%.

Результаты проверки считают удовлетворительными, если масса транспортной тары не превышает указанную в п. 23.1.

Проверку массы транспортной тары не проводят, если в качестве транспортной тары используют пакеты или контейнеры.

24. СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ

25. ПРАВИЛА ПРИЕМКИ

25.2 Приемо-сдаточные испытания

25.2.1 Приемо-сдаточные испытания проводят на каждой партии патронов.

25.2.2 Порядок проведения выборочного контроля — по ГОСТ 18242 при уровне дефектности:

2,5% — при проверке по п. 5.5; разд. 3 (в части внешнего вида); пп. 22.3; 12.5; 16.5; 9.5; разд. 7 (кроме п. 7.5); пп. 22.8; 22.1 и 12.8;

1,0% — при проверке по п. 14.4.

Уровень контроля и тип плана контроля должны быть указаны в ТУ на конкретные типы или группы патронов.

План контроля проверки соответствия упаковки, транспортной тары и правильности маркировки транспортной тары (пп. 23.1; 23.2; 23.3) должен указываться в ТУ на конкретные типы или группы патронов.

25.3 Периодические испытания

25.3.1. Периодические испытания проводят последовательно по разд. 23 (кроме п. 23.9); п. 5.5; разд. 3; пп. 22.3; 12.5; пп. 16.5; 22.9; 9.5; разд. 7; пп. 22.8; 22.1; 12.8; 22.2; разд. 15 (кроме п. 15.6); пп. 14.4; 19.2; 19.3; 22.7; разд. 10; пп. 22.4; 22.5; разд. 8 (кроме пп. 8.5 и 8.7); пп. 16.1; 16.2; 12.1; разд. 18 и 13 - не реже одного раза в 6 мес.

Для проведения периодических испытаний методом случайного отбора по ГОСТ 18321 отбирают 30 патронов (кроме проверки ресурса) от одной партии, изготовленной в любой из трех декад, предшествующих сроку представления патронов на периодические испытания и выдержавшей приемо-сдаточные испытания. Из них 10 патронов (первая группа) подвергают испытаниям, а 20 (вторая группа) хранят на случай повторных испытаний.

25.3.2. Результаты периодических испытаний считают удовлетворительными, если число дефектных патронов первой группы равно нулю.

Результаты испытаний считают неудовлетворительными, если число дефектных патронов больше одного.

25.4 Типовые испытания

25.6 Квалификационные испытания

26. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

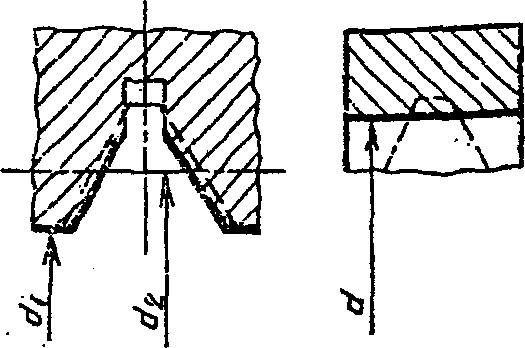

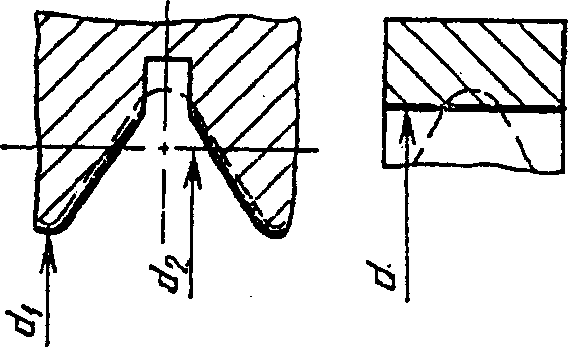

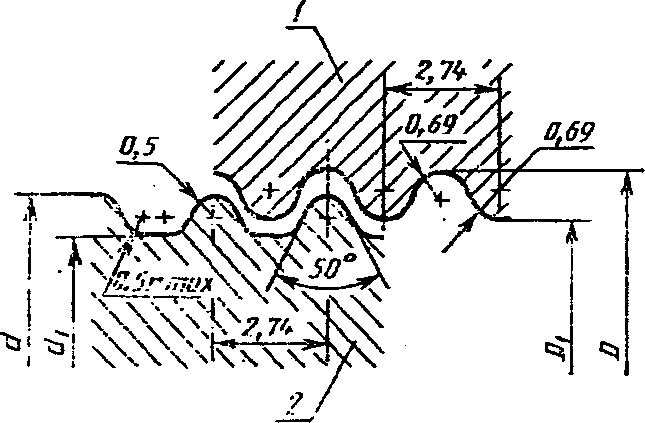

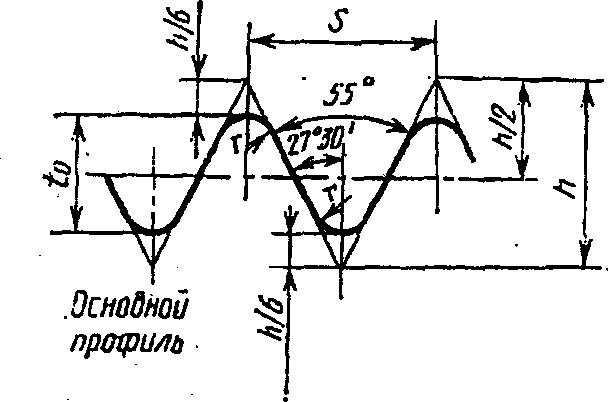

Калибры для винта

	основной профиль (см. черт. 3)
	проходной калибр
	непроходной калибр

мм

	основной профиль (см. черт. 3)
	проходной калибр
	непроходной калибр

		основной профиль (см. черт. 4)
		проходной калибр
		непроходной калибр

	основной профиль (см. черт. 4)
	проходной калибр
	непроходной калибр

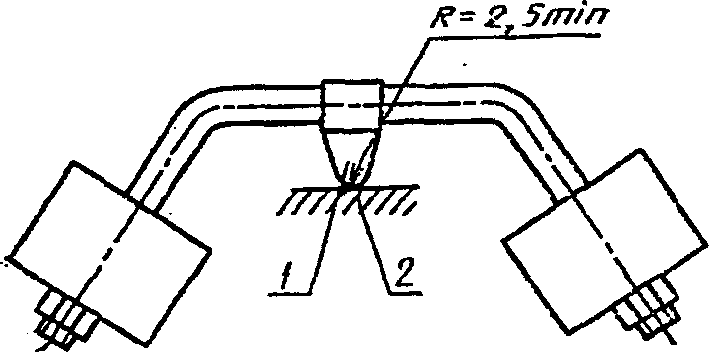

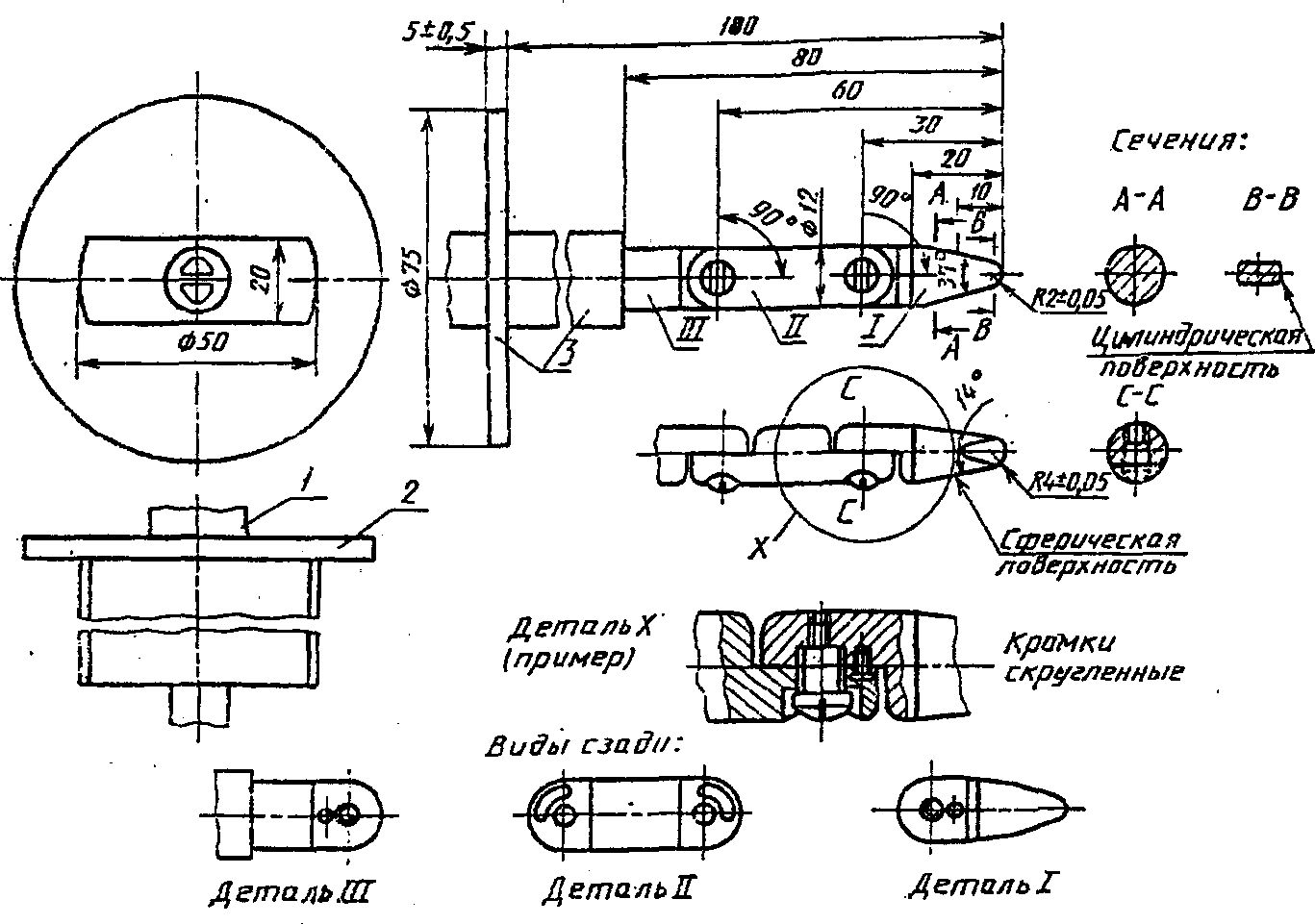

Материал щупа: например, закаленная сталь.

Обе части щупа могут быть согнуты под углом 90°, но только в одном и том же направлении.

Использование штифта и прорези является только одним из возможных решений ограничения угла сгиба щупа до 90°. Поэтому размеры и их допуски на эти детали не указаны на чертеже. Оптимальная конструкция должна обеспечивать угол сгиба, равный .

Черт. 9

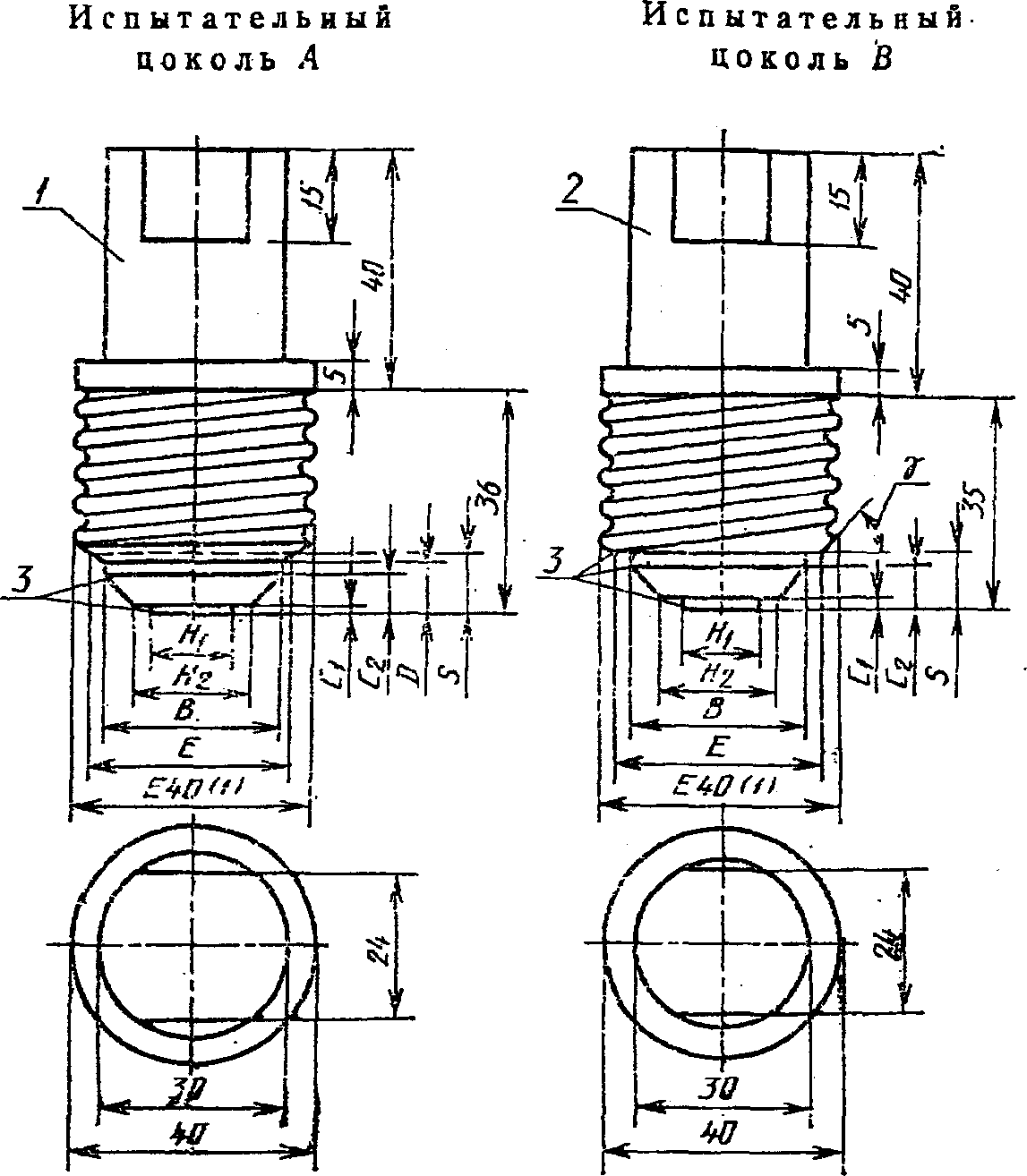

Испытательные цоколи A и B патронов Е40

1 — сплошная медь; 2 — сплошная сталь; 3 — острые кромки притупить

мм

Черт. 10

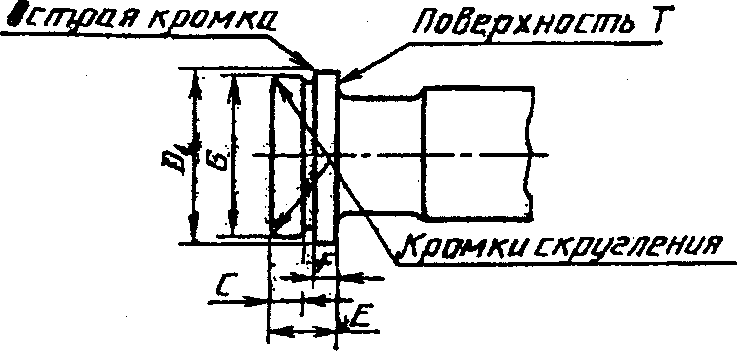

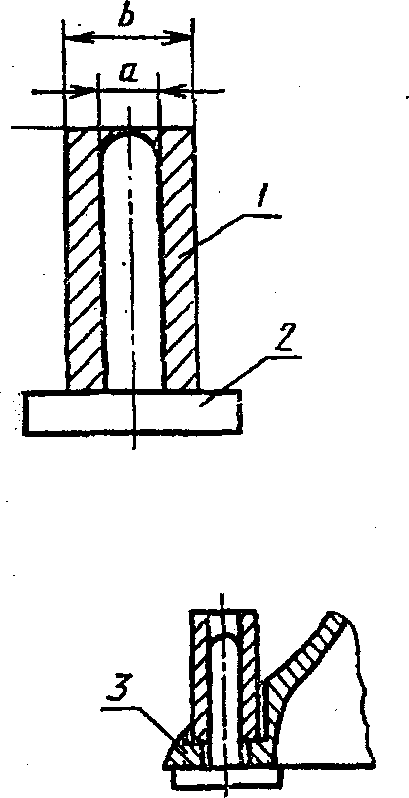

Калибр для проверки крепежных отверстий фланцевых патронов

1 — втулка; 2 — штифт; 3 — фланец

мм

Черт. 11

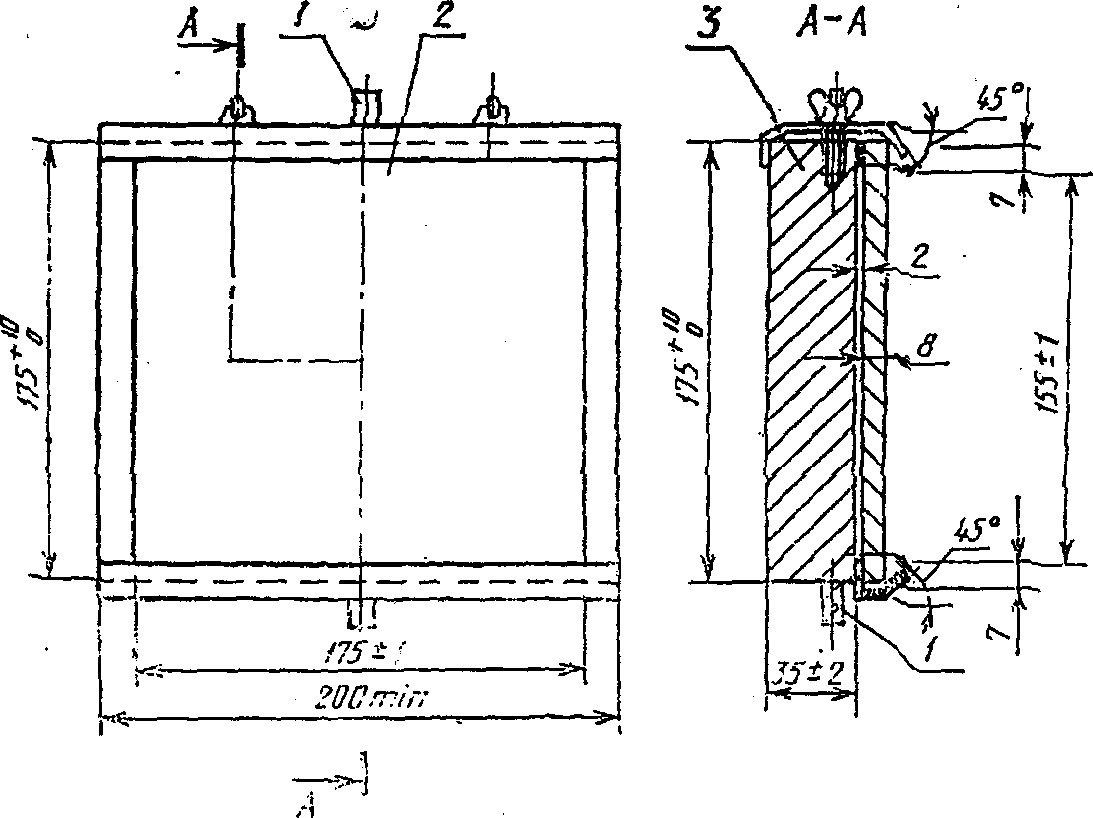

Установка для проверки защиты от капель жидкости

Слой песка и гравия для регулирования проникновения воды. Они разделены металлической сеткой (решеткой) или промокательной бумагой.

Примечание. Опора должна быть меньше испытуемого патрона.

Черт. 12

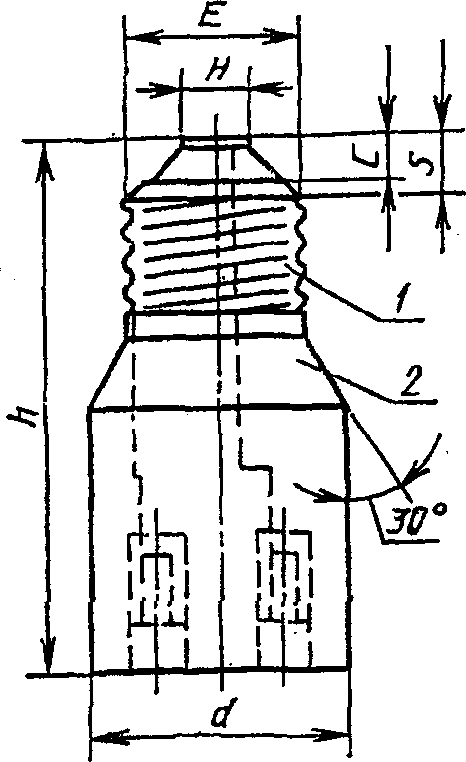

Испытательный цоколь

1 — латунный цоколь; 2 — изоляционный материал

мм

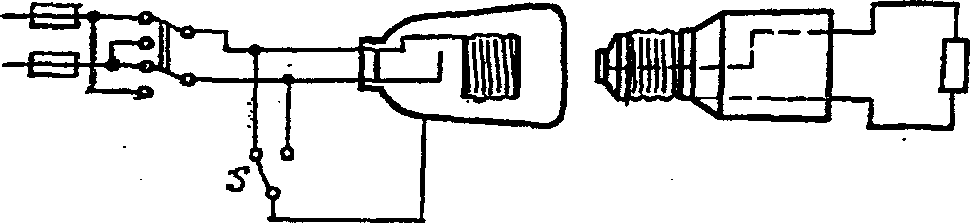

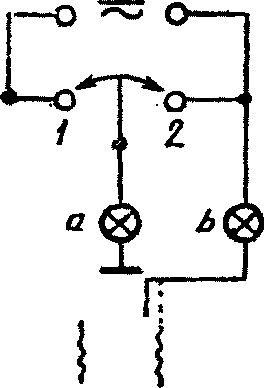

Установка для проверки работоспособности

Назначение. Для следующих проверок патронов Е27:

а) наличие контакта с лампами, имеющими неблагоприятные размеры;

б) защита от случайного прикосновения к токоведущим деталям, т.е. корпусу цоколя во время ввертывания лампы.

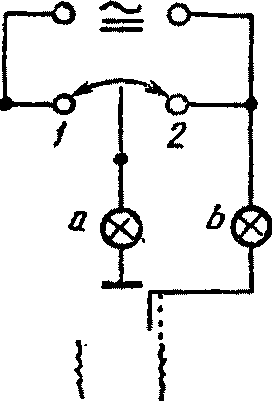

Испытание. Патрон включают в электрическую цепь, как показано:

а) когда переключатель A находится в положении 2, а выключатель B — в положении «отключено», калибр ввинчивается до упора. В этом положении обе лампы должны загореться;

в) после испытания а) калибр вывинчивается до погасания ламп. Затем переключатель A переводят в положение 1, а выключатель B оставляют в положении «отключено». После этого калибр медленно ввинчивают до тех пор, пока обе лампы не загорятся. Калибр удерживают в этом положении, выключатель B переводят в положение «включено» и щуп опускают настолько, насколько он может проникнуть между калибром и патроном. В этом положении лампы не должны загореться.

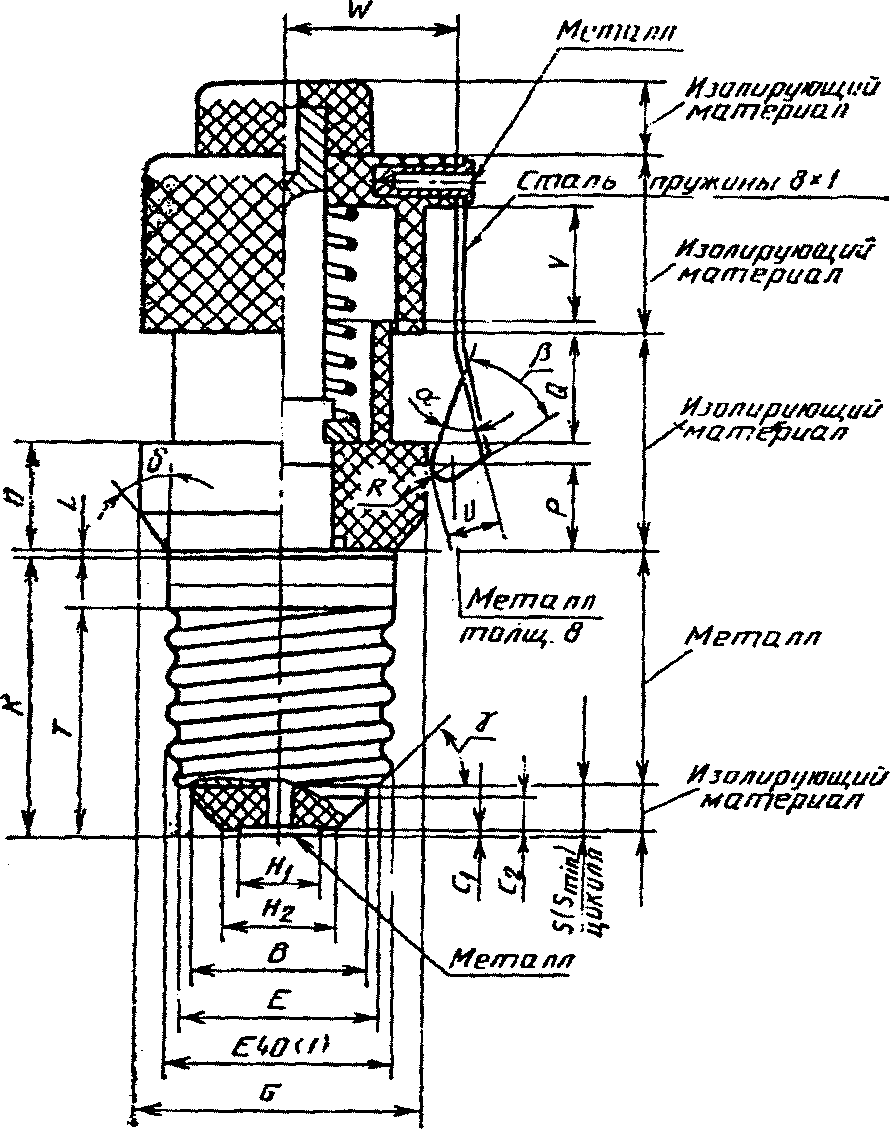

7006-23-2

КАЛИБР ДЛЯ ПРОВЕРКИ НАЛИЧИЯ КОНТАКТА В ПАТРОНАХ Е40

Размеры в миллиметрах

Чертеж предназначен только для иллюстрации основных размеров калибра.

Масштаб 1:1,5

Когда выключатель находится в положении 1 и калибр полностью ввинчен в патрон, индикаторные лампы должны гореть.

При сомнении, ввинчен ли калибр полностью, используют пластину толщиной приблизительно 0,08 мм и шириной 5 мм.

<1> Резьба калибра должна соответствовать максимальным размерам, указанным для цоколя на готовой лампе в ГОСТ 28108 (стандартный лист 7004-24) с предельным отклонением .

7006-24-2

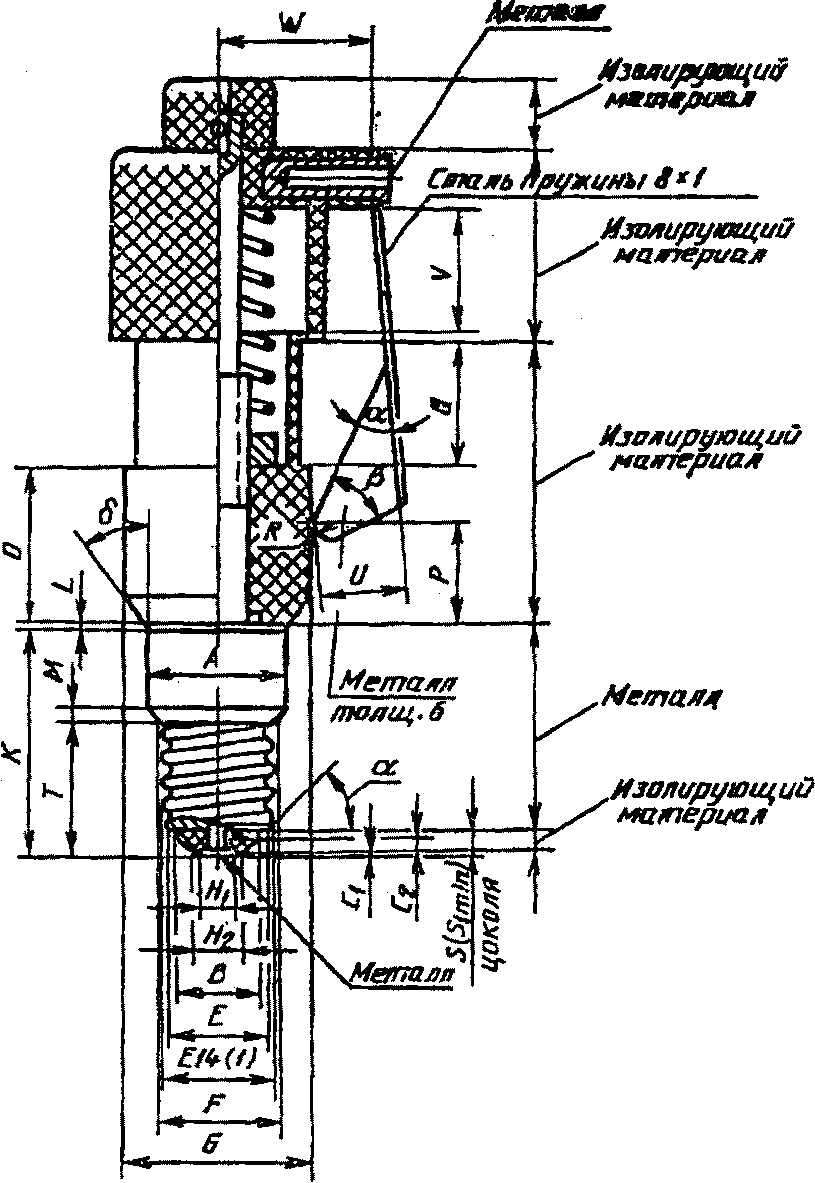

КАЛИБР ДЛЯ ПРОВЕРКИ ЗАЩИТЫ ОТ СЛУЧАЙНОГО ПРИКОСНОВЕНИЯ К ТОКОВЕДУЩИМ ЧАСТЯМ ПАТРОНОВ Е40

Размеры в миллиметрах

Чертеж предназначен только для иллюстрации основных размеров калибра.

Масштаб 1:1,5

<1> Резьба калибра должна соответствовать максимальным размерам, указанным для цоколя на готовой лампе в ГОСТ 28108 (стандартный лист 7004-24) с предельным отклонением .

Когда выключатель находится в положении 1 и калибр полностью ввинчен в патрон, лампы a и b должны гореть. Затем выключатель переводят в положение 2 и щуп калибра доводят до упора в корпус патрона, при этом не должно быть замыкания цепи и лампы не должны гореть.

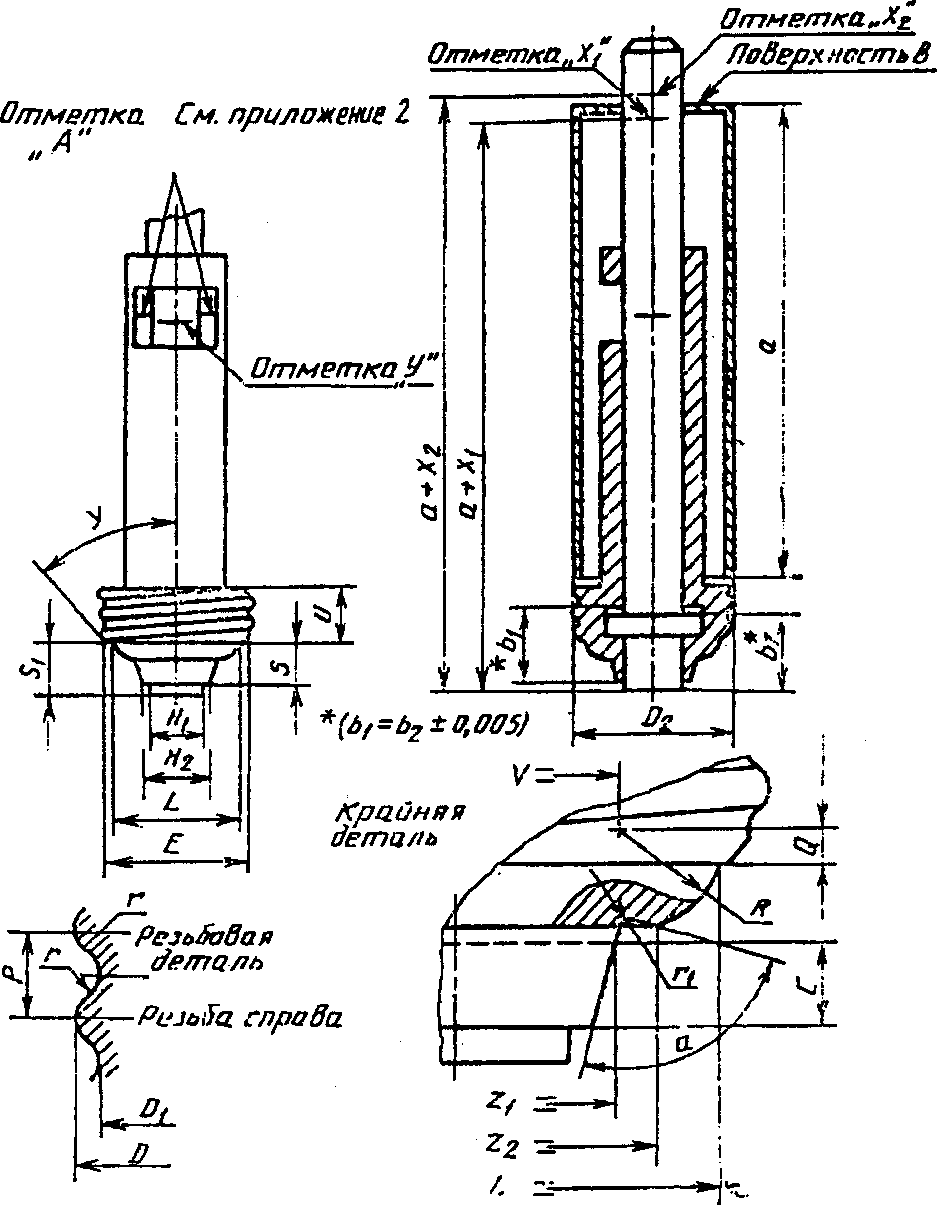

7006-25А-2

КАЛИБР «ПРОХОДНОЙ» ДЛЯ ПАТРОНОВ Е27

Размеры в миллиметрах

Чертеж предназначен только для иллюстрации основных размеров калибра.

<1> Размер S относится к полностью опущенному штоку.

<2> Размер D2 — наружный диаметр нижнего края стакана.

<3> Когда шток поднят вверх до упора, отметки «А» и «У» должны совпадать, а нижний край штока должен совпадать с нижним краем калибра. См. размеры b1 и b2.

Назначение. Проверка:

а) минимальных размеров резьбы патрона по ГОСТ 6042 (листы 7004-21 и 7004-27);

в) размера X по листу 7005-20;

с) механической совместимости патрона с лампой, имеющей неблагоприятные размеры.

Испытание. Резьбовая часть калибра должна ввинчиваться в патрон без значительного усилия (значение вращающего момента см. п. 4.4 Публикации МЭК 238).

Когда калибр ввинчен в патрон до упора отметка «У» должна совпадать с отметкой «А» на корпусе. Затем на калибр одевают стакан, нижний край которого должен опираться на верхний край резьбовой гильзы патрона. Стакан поддерживают в этом положении, а шток проталкивают вниз как можно дальше.

Плоскость стакана должна находиться или между отметками «X₁» и «X₂» штока или на уровне одной из них; шток не должен выступать за эти пределы.

7006-26-2

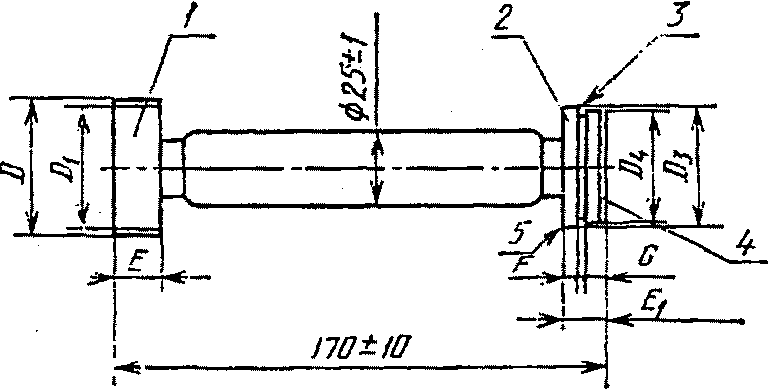

КАЛИБР «НЕПРОХОДНОЙ» ДЛЯ РЕЗЬБЫ ПАТРОНОВ Е10, Е14, Е27 И Е40

Размеры в миллиметрах

Чертеж предназначен только для иллюстрации основных размеров калибра.

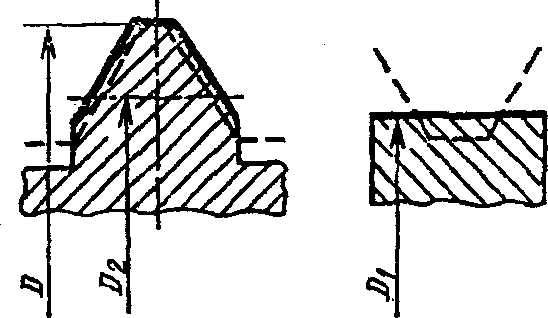

Назначение. Проверка максимального внутреннего диаметра D1 резьбы патронов.

Испытание. Резьбу патрона считают удовлетворительной, если калибр под действием собственной массы не проникает в резьбу за пределы поверхности T.

7006-30-2

КАЛИБР ДЛЯ ПРОВЕРКИ НАЛИЧИЯ КОНТАКТА В ПАТРОНАХ Е14

Размеры в миллиметрах

Чертеж предназначен только для иллюстрации основных размеров калибра.

<1> Резьба калибра должна соответствовать максимальным размерам, указанным для цоколя на готовой лампе в ГОСТ 28108 (стандартный лист 7004-23) с предельным отклонением .

Примечание. Калибр не применяется для патронов, используемых только в светильниках и предназначенных для следующих ламп, если они имеют цоколь Е14 по ГОСТ 28108 (стандартный лист 7004-23):

лампы свечеобразные <*>;

лампы сферические;

лампы трубчатые;

лампы миниатюрные.

<> Для патронов, предназначенных только для свечеобразных ламп см. стандартный лист 7006-30А.*

Когда выключатель находится в положении 1 и калибр полностью ввинчен в патрон, индикаторные лампы должны гореть.

При сомнении, ввинчен ли калибр полностью, используют пластину толщиной приблизительно 0,08 мм и шириной 5 мм для измерения зазора между калибром и патроном.

Когда выключатель находится в положении 1 и калибр полностью ввинчен в патрон, индикаторные лампы должны гореть.

При сомнении, ввинчен ли калибр полностью, используют пластину толщиной приблизительно 0,08 мм и шириной 5 мм для определения наличия зазора между калибром и патроном.
