ГОСТ 26663-85. Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
(утв. Постановлением Госстандарта СССР от 25.11.1985 № 3698)
(ред. от 01.03.1990)
от 25 ноября 1985 г. № 3698
ФОРМИРОВАНИЕ С ПРИМЕНЕНИЕМ СРЕДСТВ ПАКЕТИРОВАНИЯ
Transport packets. Formation by packaging means. General technical requirements
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Госснабом СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25.11.85 № 3698.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 12.3.009-76 ГОСТ 9078-84 ГОСТ 14192-96 ГОСТ 21140-88 ГОСТ 21650-76 ГОСТ 24597-81 ГОСТ 26381-84 | 3.1 1.1 4.1 2.5 2.7 2.2 1.1 |
5. Издание (ноябрь 2001 г.) с Изменением № 1, утвержденным в марте 1990 г. (ИУС 6-90).
Настоящий стандарт распространяется на транспортные пакеты из тарно-штучных грузов, предназначенные для перевозки железнодорожным, автомобильным и водным транспортом, складирования в стеллажах и штабелях.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Формирование пакетов предусматривает создание укрупненной грузовой единицы с применением средств пакетирования и скрепления, состоящей из одного или нескольких грузов и подготовленной к транспортно-перегрузочным операциям, складированию и хранению.
В качестве средств пакетирования используют плоские поддоны по ГОСТ 9078, ГОСТ 26381, специализированные поддоны, подкладки, бруски и другие средства пакетирования по нормативно-технической документации, утвержденной в установленном порядке.
1.2. Требования к способам пакетирования, параметрам и размерам транспортных пакетов должны устанавливаться в нормативно-технической документации на конкретный вид продукции и пакеты, сформированные из этой продукции.
1.1, 1.2. (Измененная редакция, Изм. № 1).
1.3. Сформированные пакеты должны сохранять целостность при воздействии инерционных нагрузок с ускорением 3g.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ФОРМИРОВАНИЮ ПАКЕТОВ
2.1. Формирование пакетов тарно-штучных грузов осуществляют в соответствии с требованиями настоящего стандарта, нормативно-технической документации на пакеты конкретных видов продукции, утвержденной в установленном порядке.
2.2. Параметры и размеры пакетов должны соответствовать требованиям ГОСТ 24597.
Допускается устанавливать другие размеры пакетов, предусмотренные нормативно-технической документацией на пакеты конкретных видов продукции, при максимальном использовании грузоподъемности или вместимости транспортных средств и складских площадей.
(Измененная редакция, Изм. № 1).
2.3, 2.4. (Исключены, Изм. № 1).
2.5 Грузы в таре размещают в соответствии с ГОСТ 21140.
(Измененная редакция, Изм. № 1).
2.6. При укладывании в несколько рядов грузы должны быть установлены один на другой предпочтительно вперевязку с разворотом в плане на 90 или 180°.
2.7. В качестве средств скрепления используют проволоку, ленту (металлическую, синтетическую, склеивающую), пленку полимерную, клей, металлические пояса (стяжки) и кассеты, которые должны соответствовать требованиям ГОСТ 21650.
2.8. При формировании пакетов с использованием в качестве средств скрепления ленты (проволоки) применяют обвязки, как указано на черт. 1:
2.9. Количество обвязок и их расположение устанавливают в технической документации на пакет. Вертикальных обвязок должно быть не менее двух.
2.10. Вертикальные обвязки накладывают после горизонтальных. Горизонтальные обвязки накладывают, начиная с верхнего ряда груза.
Обвязки не должны попадать в пространство между единицами грузов, расположенных по периметру пакета.
2.8 — 2.10. (Измененная редакция, Изм. № 1).
2.11. Натяжение обвязки следует производить при помощи обвязывающих машин (машинок) или соответствующих приспособлений.
2.12. Усилие натяжения обвязок и его контроль должны обеспечивать требование по 1.3 и устанавливаться в технической документации на пакет.
(Измененная редакция, Изм. № 1).
2.13. Размеры поперечного сечения обвязки в зависимости от массы пакета устанавливают в технической документации на пакет в пределах, указанных в табл. 1.
| Наименование материала обвязки | Масса пакета, т | Размер поперечного сечения, мм | ||
| Толщина | Ширина | Диаметр | ||
| Проволока стальная | До 0,5 | - | - | 2 — 4 |
| Св. 0,5 | - | - | 4 — 8 | |
| Лента стальная | До 0,5 | 0,3 — 0,7 | 10 — 20 | - |
| Св. 0,5 | 0,5 — 1,2 | 20 — 30 | - | |
| Катанка алюминиевая | До 0,5 | - | - | 4 — 6 |
| Св. 0,5 | - | - | 6 — 10 | |
| Лента синтетическая | До 0,5 | 0,4 — 0,6 | 15 — 20 | - |
| Св. 0,5 | 0,6 — 1,0 | 20 — 30 | - | |
2.14 Соединение концов обвязок выполняют, как указано на черт. 2.
1 — лента; 2 — проволока; 3 — пряжка;
4 — зажим; 5 — фигурная высечка; 6 — сварка;
а — полный шаг витка
Примечание. Чертеж не определяет конструкцию соединения.
2.15. Соединение концов обвязки должно выдерживать усилие натяжения в соответствии с п. 2.12.
2.16. При скреплении пакетов тарно-штучных грузов полимерной пленкой последняя должна полностью закрывать груз, а при использовании плоских и специализированных поддонов — и верхний настил поддона.
Толщина полимерной пленки должна соответствовать указанной в табл. 2.
| Масса пакета, т | Толщина пленки, мм |
|---|---|
| До 0,5 включ. Св. 0,5 до 0,7 включ. « 0,7 » 1,0 «» | До 0,10 включ. Св. 0,10 до 0,15 включ. « 0,15 » 0,3 «» |
(Измененная редакция, Изм. № 1).
2.17. При обвязке пакетов допускается устанавливать шины в соответствии с черт. 3 в виде уголков из металла, древесины, картона, полимеров и других материалов или их комбинаций.
Примечание. Чертеж не определяет конструкцию шины.
2.18. Шины ставят под вертикальные обвязки верхнего ряда груза и во всех углах горизонтальных обвязок (см. черт. 3).
2.19 Размеры шин устанавливают в технической документации на пакет.
Ширина шины должна быть не менее:
30 мм — при обвязке проволокой;
3-кратной ширины ленты — при обвязке лентой.
Стороны уголков шин должны быть не менее 50 мм.
2.20 Толщина полок шины должна быть в пределах, указанных в табл. 3.
| Наименование материала шины | Толщина, мм |
|---|---|
| Металл Древесина Картон сплошной Полимерные материалы | От 0,8 до 2,0 « 10,0 » 20,0 « 8,0 » 10,0 « 2,0 » 6,0 |
2.21. При формировании пакетов из грузов в картонных ящиках, мешках и т.п. перед установкой вертикальных обвязок необходимо выполнить подпрессовку. Усилие подпрессовки устанавливают в технической документации на пакет, но не менее трех масс пакета.

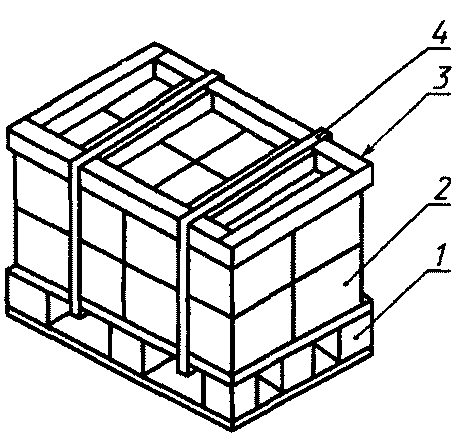

2.22. При формировании пакетов допускается устанавливать по верхнему ряду груза (при необходимости и между рядами) вспомогательные приспособления (рамки, прокладки, подкладки, лотки), как указано на черт. 4.
Примечание. Чертеж не определяет конструкцию вспомогательных приспособлений.
2.23. Вспомогательные приспособления изготовляют из материалов, указанных в п. 2.17.
2.24. При скреплении рядов груза клеем, металлическими и синтетическими поясами, стяжками, кассетами, полимерной пленкой, а также вспомогательными приспособлениями (рамками и лотками) или тарой с фиксируемым дном горизонтальные обвязки не устанавливают.
2.25. Не допускается крепление груза к средству пакетирования гвоздями, скобами или другими средствами, которые могут повредить груз или средство пакетирования.
2.24, 2.25. (Измененная редакция, Изм. № 1).
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
3.1. Формирование пакетов из грузов на средствах пакетирования выполняют в соответствии с ГОСТ 12.3.009.
3.2. Формирование пакетов на неисправных средствах пакетирования не допускается.
3.1, 3.2. (Измененная редакция, Изм. № 1).
4. МАРКИРОВКА И ХРАНЕНИЕ
4.1. Транспортная маркировка сформированных пакетов должна соответствовать требованиям ГОСТ 14192.
(Измененная редакция, Изм. № 1).
4.2. Пакеты при хранении должны обеспечивать штабелирование не менее чем в четыре яруса.
