ГОСТ 27204-87. Формы стальные для изготовления железобетонных изделий. Борта. Конструкция и размеры

(утв. Постановлением Госстроя СССР от 25.12.1986 № 61)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ФОРМЫ СТАЛЬНЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

БОРТА

КОНСТРУКЦИЯ И РАЗМЕРЫ

Steel moulds for reinforced concrete members. Sides. Construction and dimensions

ГОСТ 27204-87

Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения СССР.

Исполнители: Ю.Д. Златоверов (руководитель темы); А.И. Шнейдер; Г.С. Митник, канд. техн. наук; В.Н. Коровкин; И.Н. Нагорняк.

Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 25.12.86 № 61.

Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 9.303-84	3.23
ГОСТ 380-71	3.12, 3.21
ГОСТ 1050-74	3.12, 3.27
ГОСТ 2789-73	3.7
ГОСТ 4640-84	Приложение 5
ГОСТ 5264-80	3.6
ГОСТ 6132-79	Приложение 8
ГОСТ 9484-81	3.24
ГОСТ 9562-81	3.24
ГОСТ 9573-82	Приложение 5
ГОСТ 11534-75	3.6
ГОСТ 14771-76	3.6
ГОСТ 15150-69	3.23
ГОСТ 23518-79	3.6
ГОСТ 25346-82	3.13, 3.25
ГОСТ 25781-83	Вводная часть, 2, 3.21, 3.12
ГОСТ 25878-83	3.16

Настоящий стандарт распространяется на откидные борта стальных форм для изготовления железобетонных изделий по ГОСТ 25781-83 (далее — борта) и устанавливает требования к конструкции и размерам основных сборочных единиц и деталей стандартизуемых элементов.

Стандарт не распространяется на борта, воспринимающие усилия натяжения арматуры при изготовлении предварительно напряженных железобетонных изделий.

1. Борта состоят из основных сборочных единиц и деталей, указанных на черт. 1:

формообразующего элемента и короба с ребрами жесткости;

замковых устройств;

стяжек;

шарнирных устройств.

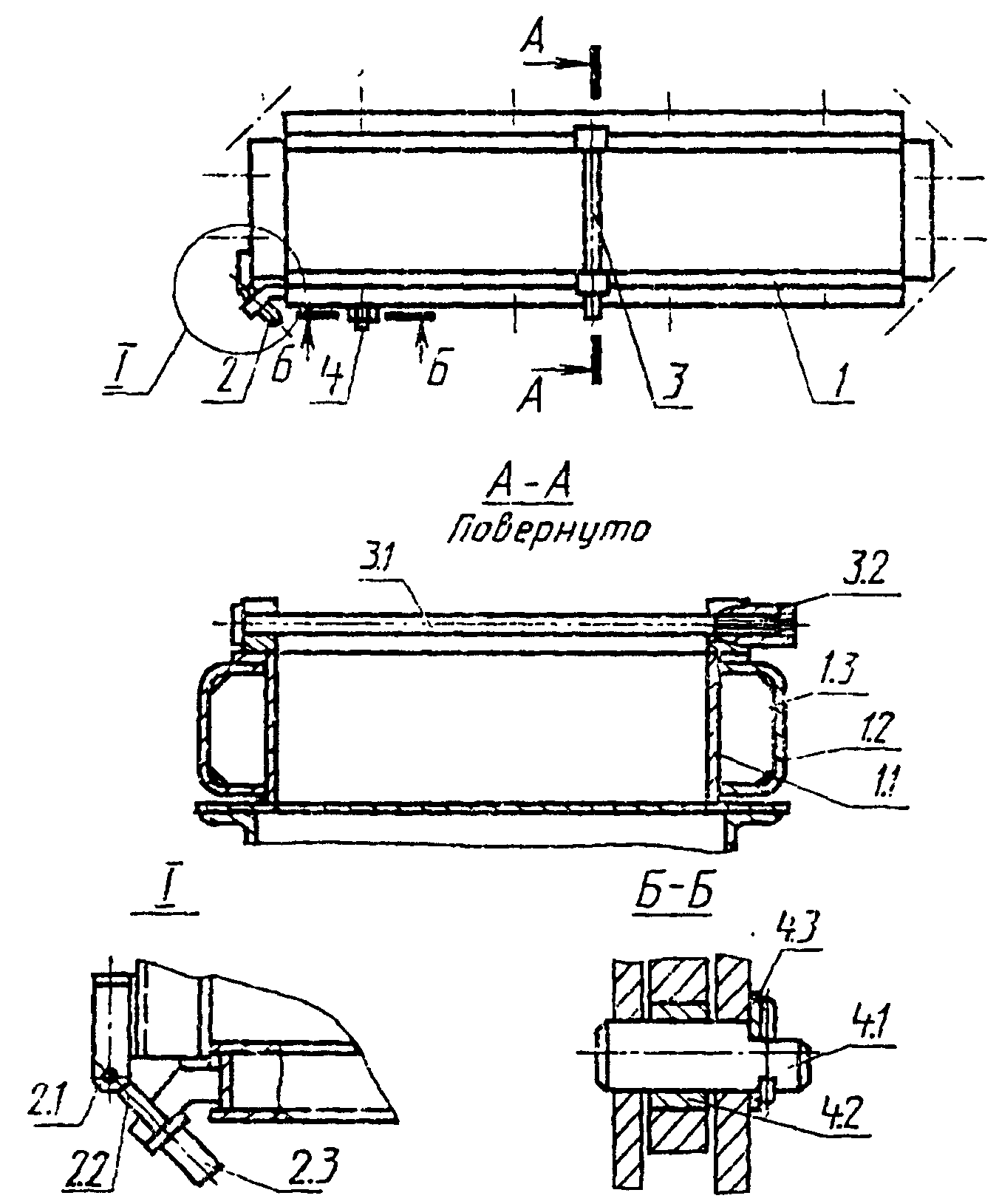

План формы

1 — борт: 1.1 — формообразующий элемент, 1.2 — короб,

1.3 — ребро жесткости; 2 — замковое устройство:

2.1 — ось, 2.2 — болт, 2.3 — гайка; 3 — стяжка:

3.1 — болт, 3.2 — гайка; 4 — шарнирное устройство:

4.1 — ось, 4.2 — втулка, 4.3 — шайба

Черт. 1.

Набор стандартизуемых сборочных единиц, деталей и их конструкцию устанавливают в зависимости от конструктивного решения формы, типа железобетонного изделия и конкретных условий производства.

Конфигурацию и размеры коробов бортов в поперечном сечении определяют, исходя из требований обеспечения жесткости бортов и условий их работы в составе конкретной формы. Короба бортов следует изготовлять, как правило, гнутыми из целого листа. Допускается изготовление коробов из фасонного металлопроката.

Допускается изготовление формообразующего элемента и короба составными из нескольких частей как по длине, так и в поперечном сечении.

Примечание. В технически обоснованных случаях допускается изготовлять борта открытого сечения, состоящие из формообразующего элемента и верхней и нижней полок. Верхнюю полку изготовляют из Г-образного профиля в поперечном сечении. Примеры поперечного сечения борта открытого профиля приведены в рекомендуемом Приложении 1.

3.3. Борта, на которые опирается заглаживающее устройство, должны иметь опорную поверхность на уровне верхней кромки, которая образуется за счет установки планки шириной не менее 40 мм (черт. 2а) или соответствующего конструктивного решения борта (черт. 2б).

1 — опорная поверхность; 2 — формообразующая поверхность

Черт. 2

3.4. Формообразующий элемент должен прилегать к опорным кромкам короба и ребер. При этом кромки ребер не должны выступать за кромки короба;

допускаемый зазор между формообразующим элементом и опорной кромкой ребра не более 1 мм.

3.5. Сварку формообразующего элемента с коробом следует производить прерывистым швом с длиной провариваемого участка не менее 40% от размера шага шва. При тавровом соединении формообразующего элемента с коробом катет шва должен быть не менее 4 мм.

В бортах с паровой полостью сварку следует производить сплошным швом.

При изготовлении короба из нескольких частей по длине в местах стыка допускается применение накладок.

Номинальный размер	Пред. откл. для классов точности
	5	6	7
До 2500 Св. 2500 до 8000 « 8000 » 12000 « 12000 » 25000	0 -1 -1 -2 -2 -4 -2 -5	-1 -2 -2 -4 -2 -5 -2 -8	-2 -4 -2 -5 -2 -8 -2 -12

Значения предельных отклонений размеров для охватывающих и других (по характеру примыкания) бортов не должны превышать, мм:

     +/- 2 - при длине борта до  4000;
     +/- 3    "    "     "   св. 4000 до 8000;
     +/- 5    "    "     "   "   8000

3.9. Значения предельных отклонений по высоте не должны превышать от 0 до минус 2 мм при высоте борта до 200 мм и от минус 2 до минус 4 мм при высоте борта св. 200 мм.

3.10. Отклонение от перпендикулярности торцевых поверхностей охватываемых бортов к нижней кромке формообразующего элемента не должно превышать на всей высоте борта 1 мм при высоте борта до 200 мм и 2 мм — при высоте борта св. 200 мм.

3.11. Борта переналаживаемых форм, входящие в состав сменной оснастки, должны иметь строповочные устройства. Конструкция и размеры строповочного устройства, а также пример его установки приведены в рекомендуемом Приложении 2. В технически обоснованных случаях допускается применение строповочных устройств другой конструкции.

3.12. Петля строповочного устройства должна изготовляться из стали марки ВСт3пс любой категории по ГОСТ 380-71 или из стали марки 20 по ГОСТ 1050-74; ось строповочного устройства — из стали марки 20 по ГОСТ 1050-74.

3.13. Предельные отклонения размеров деталей строповочного устройства должны соответствовать 16-му квалитету по ГОСТ 25346-82.

3.14. На бортах, открываемых вручную, должны устанавливаться скобы, расположенные в верхней части бортов на расстоянии 100 — 150 мм от кронштейнов шарнирных устройств. В технически обоснованных случаях допускается увеличение расстояния от скобы до кронштейна.

На бортах длиной до 4 м устанавливают две скобы (при длине борта до 1 м допускается устанавливать одну скобу). На бортах длиной св. 4 м число скоб выбирают из конструктивных соображений.

Примеры конструкции скоб и их установки по высоте борта приведены в рекомендуемом Приложении 3.

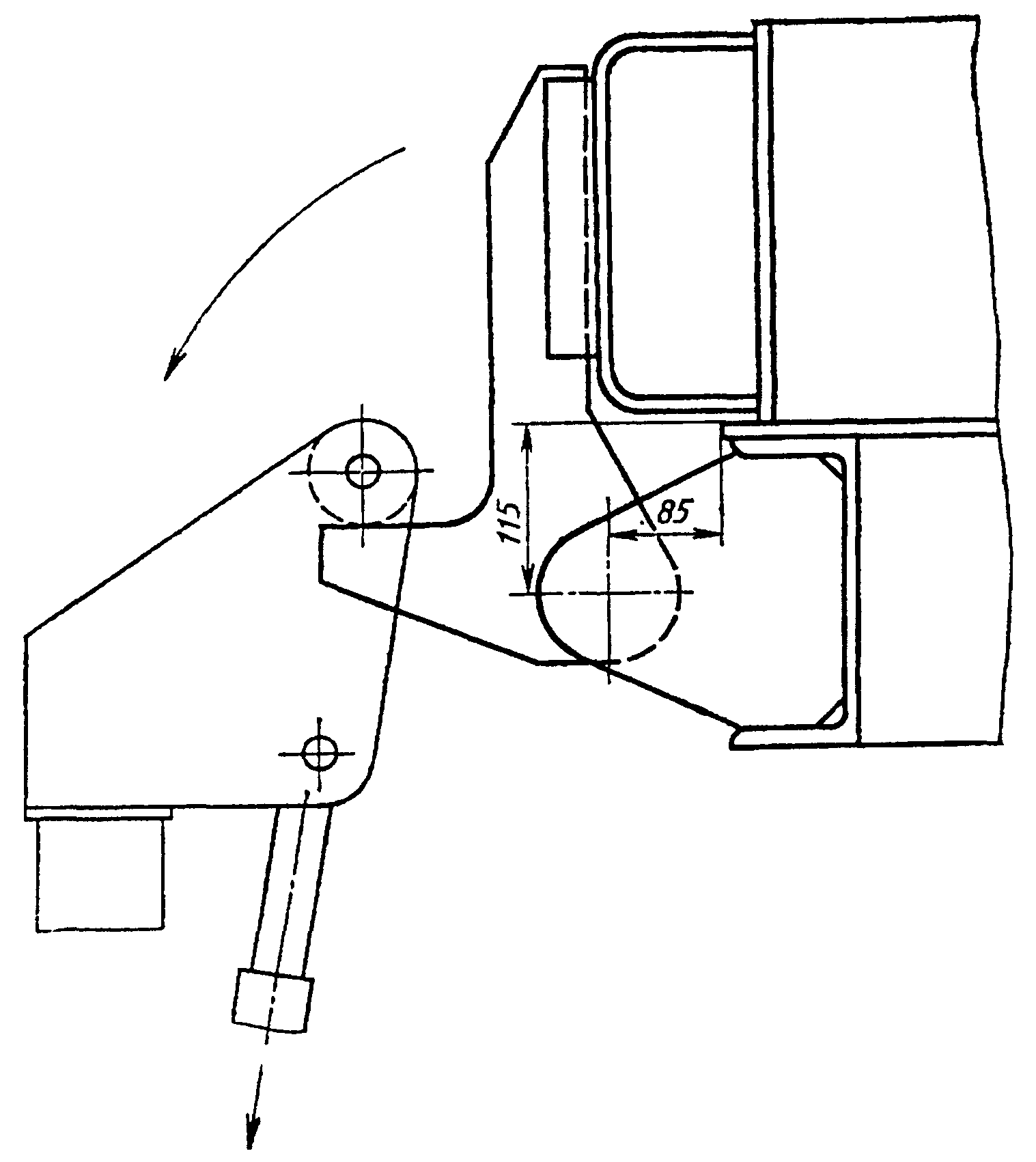

3.15. На бортах, открываемых механическим способом, должны устанавливаться элементы, взаимодействующие с механизмами открывания и закрывания бортов.

Пример взаимодействия механизма открывания и закрывания бортов с соответствующим элементом борта приведен в рекомендуемом Приложении 4.

Примечание. При открывании бортов посредством манипуляторов борта должны быть оснащены элементами, конструкцию которых определяют в соответствии с рабочим органом манипулятора.

3.16 Борта с паровой полостью должны удовлетворять следующим условиям:

паровая полость должна быть герметичной;

во внутренних ребрах жесткости борта должны быть предусмотрены отверстия, обеспечивающие циркуляцию пара между смежными отсеками, ограниченными ребрами, а также отверстия для отвода конденсата;

пар в паровой полости распределяется через трубы с отверстиями, обеспечивающими равномерную подачу пара во все отсеки;

диаметр отверстий в трубах для подачи пара должен быть 3 — 5 мм, при этом суммарная площадь всех отверстий не должна превышать площади поперечного сечения пароподводящей трубы;

рабочее давление пара в полости не должно быть более 9800 Па (0,1 кгс/см2);

борта с паровой полостью должны иметь штуцеры, предназначенные для подачи пара и удаления конденсата (конструкция штуцеров — по ГОСТ 25878-83);

штуцеры для отвода конденсата должны быть расположены в нижней части паровой полости борта;

борта с паровой полостью должны иметь теплоизоляцию (примеры установки теплоизоляционных материалов в бортах приведены в рекомендуемом Приложении 5).

3.17. При установке на бортах навесных вибраторов должна быть обеспечена передача вибрации непосредственно на формообразующий элемент.

Детали крепления вибратора к борту должны быть надежно застопорены шплинтами или отгибными шайбами.

Примеры установки вибраторов на бортах приведены в рекомендуемом Приложении 6.

3.18. Крепление на бортах сменных элементов оснастки в переналаживаемых формах производят посредством болтов или шпилек. Резьбовые соединения при этом должны быть застопорены шплинтами или отгибными шайбами.

Примеры крепления на бортах сменных элементов приведены в рекомендуемом Приложении 7.

3.19. Крепление на бортах съемных элементов оснастки, извлекаемых при распалубке из железобетонного изделия отдельно от борта, а также прилегающих к борту закладных деталей железобетонного изделия, производят при помощи фиксаторов.

Конструкция и размеры фиксаторов и схемы их установки приведены в рекомендуемом Приложении 8.

В технически обоснованных случаях допускается применение фиксаторов другой конструкции.

3.20. Конструкцию и размеры замковых устройств определяют условиями примыкания и размерами бортов.

Конструкция и размеры деталей замковых устройств и стяжек, а также примеры установки их на бортах приведены в рекомендуемом Приложении 9.

В технически обоснованных случаях допускается применение замковых устройств и стяжек других конструкций.

3.21. Гайки, болты для замковых устройств и стяжек и оси должны изготовляться из материалов, указанных в ГОСТ 25781-83, шайбы — из стали марки Ст3 по ГОСТ 380-71.

3.22. Твердость рабочих поверхностей гаек, болтов и осей — 20 ... 30 HRC_{\text{э}} .

3.23. Покрытие гаек и болтов — по ГОСТ 9.303-84 для 4-й группы условий эксплуатации по ГОСТ 15150-69. По согласованию изготовителя с потребителем допускается покрытия гаек и болтов не производить.

3.24. Резьба трапецеидальная — по ГОСТ 9484-81, допуски на резьбу — по ГОСТ 9562-81.

3.25. Неуказанные предельные отклонения размеров деталей замковых и шарнирных соединений: отверстий — H14, валов — h14, остальных \pm \frac{IT14}{2} — по ГОСТ 25346-82.

3.26. Конструкция и размеры деталей шарнирного устройства, а также примеры их установки приведены в рекомендуемом Приложении 10.

В технически обоснованных случаях допускается применение шарнирных устройств других конструкций.

3.27. Оси и втулки должны изготовляться из стали с механическими характеристиками не ниже, чем у стали 35 по ГОСТ 1050-74.

3.28. Твердость рабочей поверхности оси — 145 ... 187 НВ, втулки 30 ... 40 HRC_{\text{э}} .

Приложение 1 Рекомендуемое

ПОПЕРЕЧНЫЕ СЕЧЕНИЯ БОРТОВ

1. Борта замкнутого сечения Борта с прямым формообразующим элементом

Черт. 3

Рекомендуемые размеры поперечных сечений бортов с прямым формообразующим элементом приведены в табл. 2.

Высота борта	Размеры поперечного сечения в зависимости от длины борта
	До 6000			Св. 6000 до 8000			Св. 8000 до 12000
	дельта 1	дельта 2	В	дельта 1	дельта 2	В	дельта 1	дельта 2	В
До 160	8	8	100	10	8	120	10	8	140
Св. 160 до 260			120			140			160
Св. 260 до 380			140			160			180
Св. 380 до 600			160			180			200

Примечания. 1. Размеры поперечных сечений бортов длиной св. 12000 мм и высотой св. 600 мм определяются расчетом.

2. Ширину поперечного сечения B_{1} бортов с формообразующим элементом сложной конфигурации выбирают из конструктивных соображений, но не менее размера В для бортов с прямым формообразующим элементом.

3. Борта типа 2 применяют для обеспечения возможности их открывания на заданный угол и облегчения чистки поддона.

2. Борта открытого сечения

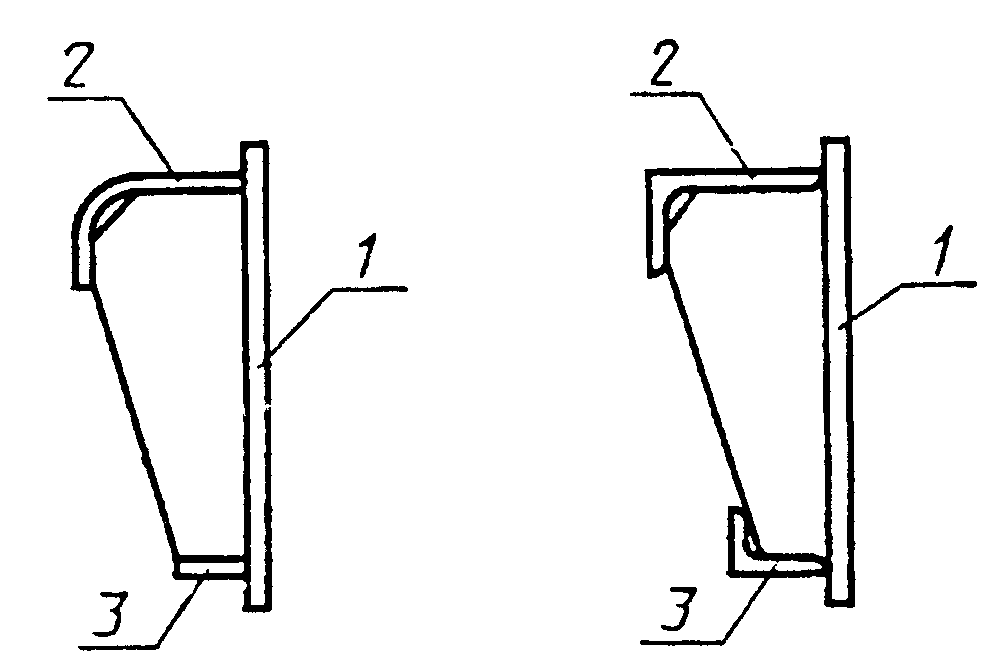

1 — формообразующий элемент; 2 — верхняя полка; 3 — нижняя полка

Черт. 4

Примечание. Размеры сечений верхней и нижней полок определяют расчетом.

Приложение 2

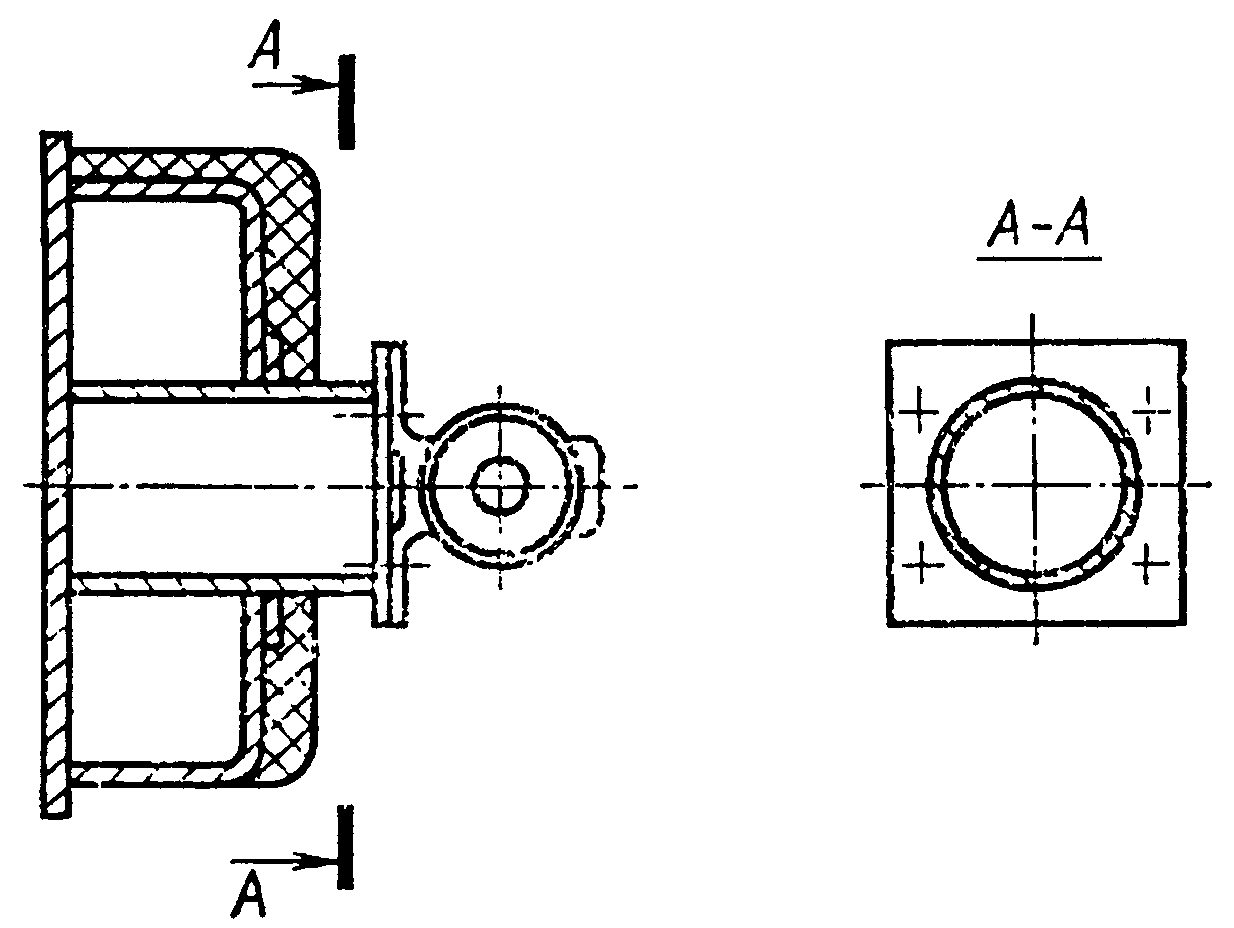

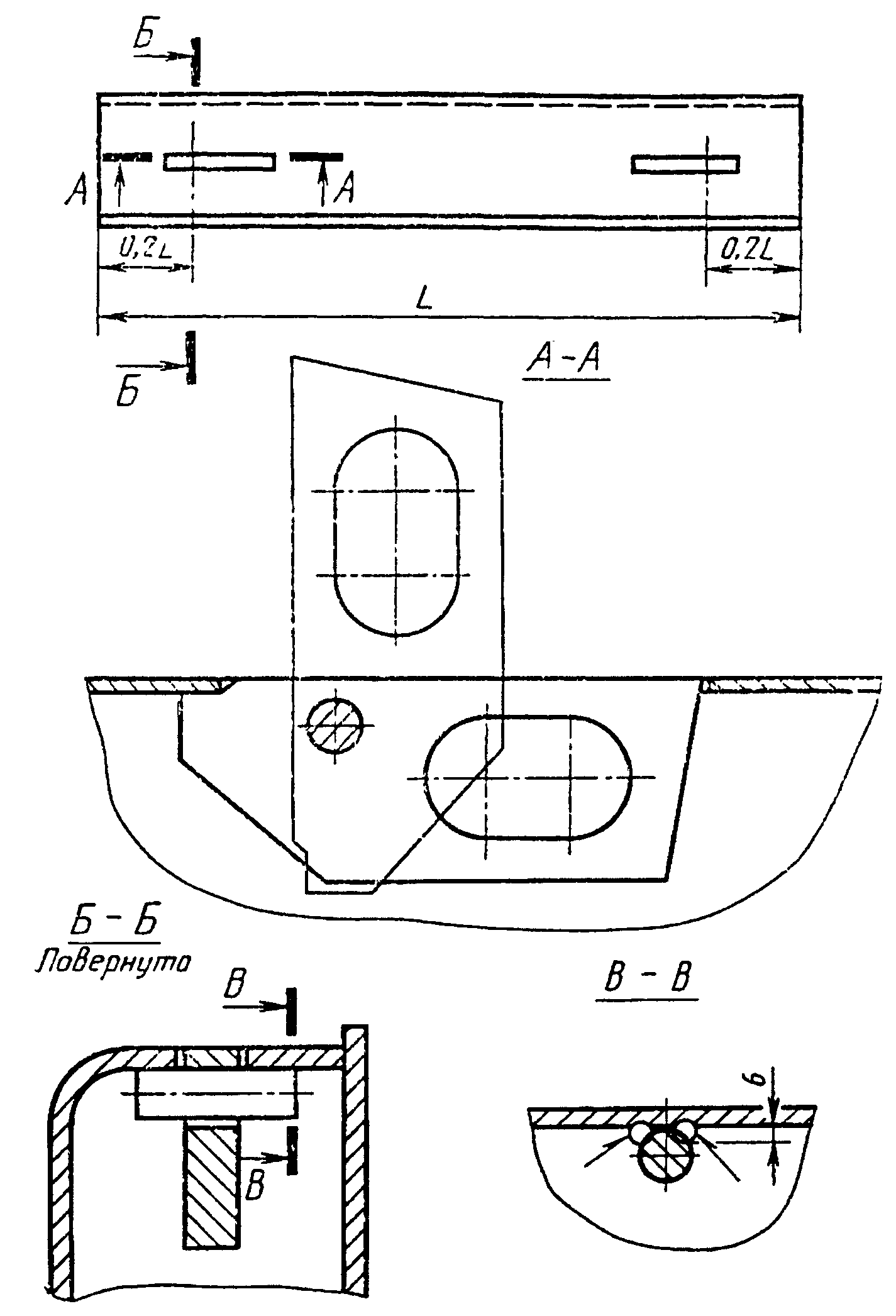

1 — петля; 2 — ось

Черт. 5.

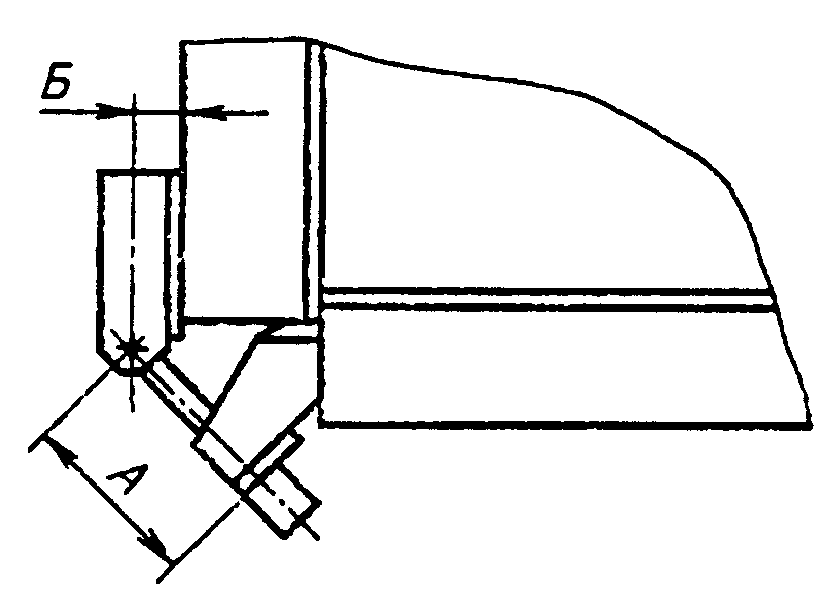

Примечание. Размер Б принимают равным 60 — 100 мм в зависимости от ширины борта (см. черт. 6).

Приложение 3

Черт. 7.

Черт. 8.

1.1. При высоте борта до 500 мм минераловатные плиты укладывают в один ряд вдоль стенки короба борта и закрывают стальным кожухом из гнутого листа толщиной до 2 мм, приваренным к формообразующему элементу. Кожух может быть составным по длине, при этом части кожуха устанавливают внахлестку с напуском 15 — 20 мм.

1.2. При высоте борта св. 500 мм минераловатные плиты укладывают в один или несколько рядов по высоте борта в зависимости от ширины плит. При укладке в два или более рядов верхние ряды плит фиксируют на штырях, привариваемых к стенке короба на уровне середины каждого ряда плит с шагом 250 мм. Кожух приваривают к формообразующему элементу и упорам, которые устанавливают на стенке короба с шагом 600 — 800 мм. При высоте борта до 800 мм устанавливают один ряд упоров посередине высоты борта: при высоте борта св. 800 мм число рядов упоров определяют из конструктивных соображений, при этом упоры располагают в шахматном порядке.

1.3. Крепление минераловатных плит и кожуха к борту формы приведено на черт. 9.

Черт. 9

Черт. 10

1. Вариант крепления на болтах

2. Вариант крепления на шпильках

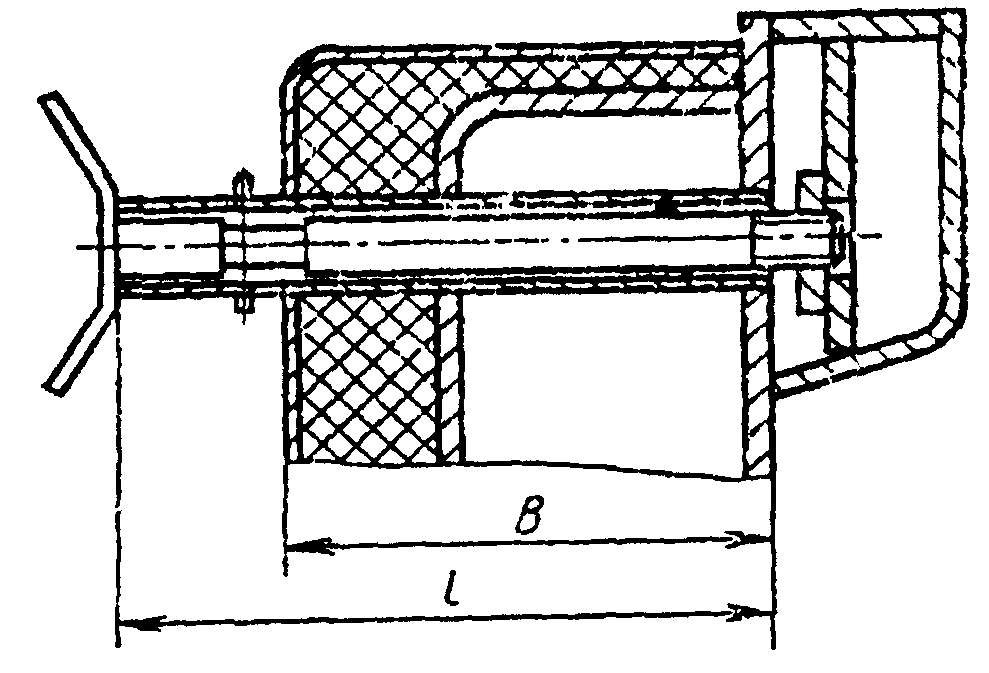

1. Конструкция и размеры фиксаторов, а также рекомендации по их применению приведены на черт. 13 - 18 и в табл. 3 - 8.

1.1 Фиксатор для съемных элементов оснастки.

Таблица 3

мм

L	185	205	225	245	265	285	305	325
l	150	170	190	210	230	250	270	290

1.1.1 Схема установки фиксатора

Для бортов с теплоизоляцией

Черт. 14

В	До 100	Св. 100 до 120	Св. 120 до 140	Св. 140 до 165	Св. 165 до 185	Св. 185 до 205	Св. 205 до 225	Св. 225 до 245
l	150	170	190	210	230	250	270	290

1.2 Фиксатор для закладных деталей — с квадратным отверстием.

1 — цилиндр; 2 — фиксатор; 3 — винт; 4 — скоба

Черт. 15

мм

L	185	205	225	245	265	285	305	325
l	135	155	175	195	215	235	255	275

1.2.1 Схема установки фиксатора.

Для бортов с теплоизоляцией

Черт. 16

В	До 100	Св. 100 до 120	Св. 120 до 140	Св. 140 до 165	Св. 165 до 185	Св. 185 до 205	Св. 205 до 225	Св. 225 до 245
l	135	155	175	195	215	235	255	275

1.3 Фиксатор для закладных деталей с круглым отверстием

1 — цилиндр; 2 — фиксатор; 3 — винт; 4 — скоба

Черт. 17

Таблица 7

L	205	225	245	265	285	305	325
l	155	175	195	215	235	255	275

1.3.1 Схема установки фиксатора.

Для бортов с теплоизоляцией

В	До 120	Св. 120 до 140	Св. 140 до 165	Св. 165 до 185	Св. 185 до 205	Св. 205 до 225	Св. 225 до 245
l	155	175	195	215	235	255	275

Приложение 9 Рекомендуемое

КОНСТРУКЦИЯ И РАЗМЕРЫ ГАЕК ЗАМКОВЫХ УСТРОЙСТВ И СТЯЖЕК

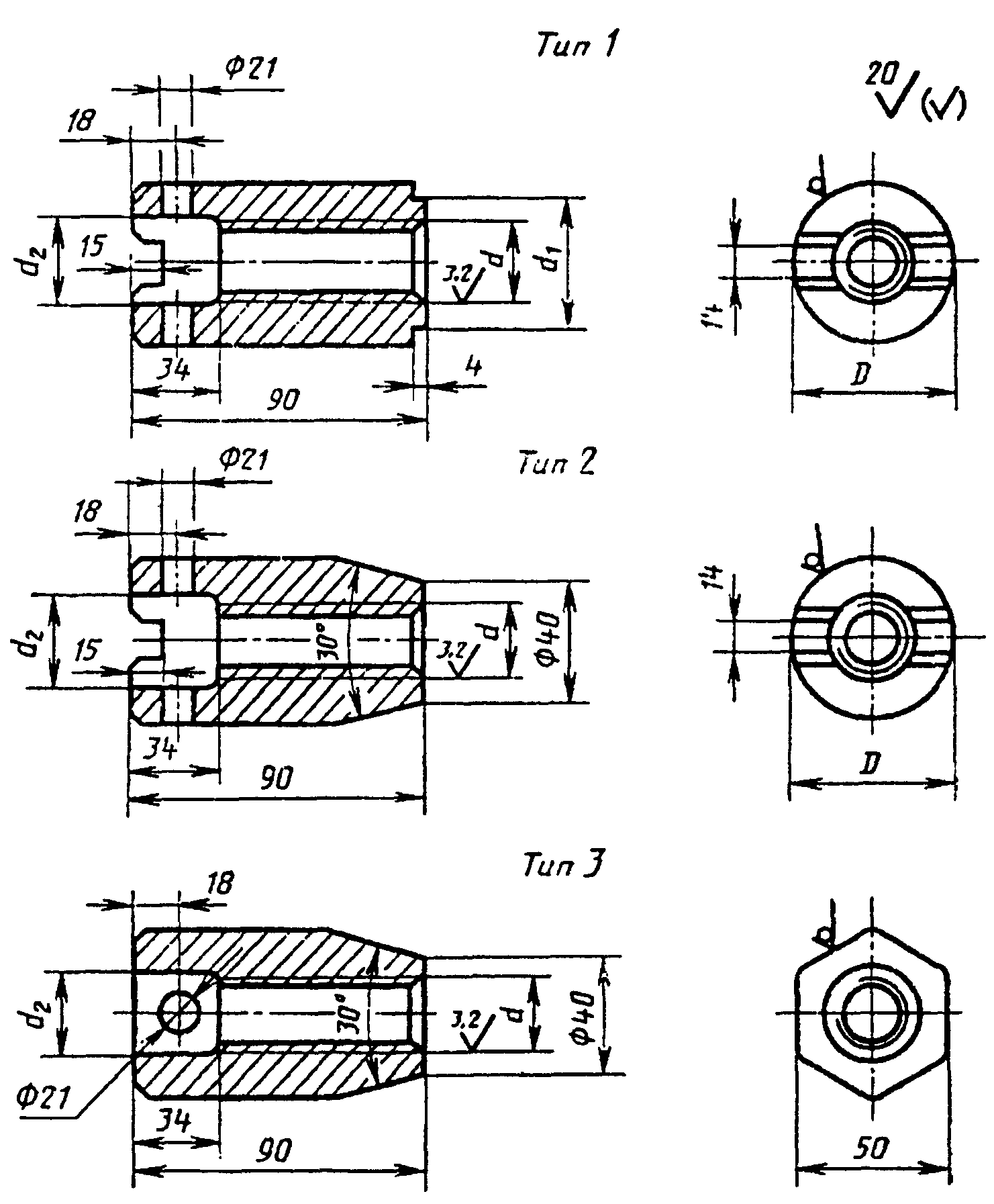

1. Типы и размеры гаек замковых устройств и стяжек указаны на черт. 19 и в табл. 9.

Размеры, мм

Тип гайки	d	d 1	d 2	D
1	Tr24 х 5 — 8H Tr32 х 6 — 8H	30 40	25 36	50 58
2	Tr24 х 5 — 8H Tr32 х 6 — 8H	- -	25 36	50 58
3	Tr24 х 5 — 8H Tr32 х 6 — 8H	- -	25 36	- -

2. Размеры болтов для замковых устройств указаны на черт. 20 и в табл. 10.

Черт. 20

Таблица 10

мм

d	d 1	d 3 H11	L	L 1	l	S	R
Tr24 х 5-8C	25	25	180	200	50	30	20
			200	220
			240	260
			260	280
Tr32 х 6-8C	34	30	200	230	60	40	30
			260	290
			280	310

3. Размеры болтов для стяжек указаны на черт. 21 и в табл. 11.

Черт. 21

Таблица 11

L	300	350	400	450	520	620	720	820	920	1020
L 1	410	460	510	560	630	730	830	930	1030	1130

4. Типы и размеры осей замковых устройств и стяжек указаны на черт. 22 и в табл. 12.

Черт. 22

Таблица 12

d d11	d 1	L	L 1	e
25	5	60	60	21
30	6,3	75	80	25

5. Конструкция шайб для фиксации осей диаметром 25 и 30 мм приведена на черт. 23 и в табл. 13.

Черт. 23

Таблица 13

d	D	e
25,5	40	22
30,5	50	26

6. Установка замковых устройств и стяжек.

6.1 Схемы расположения замковых устройств

6.1.1 Расположение замкового устройства под углом 45° к борту.

6.1.2 Расположение замкового устройства параллельно борту.

6.1.3. Установочные размеры замкового устройства (черт. 24 и 25) и соответствующую им длину болта (черт. 20) с учетом диаметра резьбы следует принимать по табл. 14.

Черт. 24

Диаметр резьбы	Tr24 х 5				Tr32 х 6
А Б L	140 40 180	160 40 200	200 40 240	220 40 260	150 45 200	210 45 260	230 45 280

6.2 Рекомендации по выбору и установке замковых устройств

6.2.1. Расположение замковых устройств под углом 45° к борту является предпочтительным. Расположение замковых устройств параллельно борту допускается в случаях, обусловленных увязкой с технологическим оборудованием или компоновкой формовочных отсеков.

6.2.2. На бортах высотой до 160 мм устанавливают замковые устройства с диаметром резьбы Тr24, на бортах высотой св. 160 мм — Тr32.

6.2.3. На бортах высотой до 400 мм устанавливают одно замковое устройство, располагаемое на расстоянии 0,2 — 0,3 высоты борта от верхней кромки борта до оси болта. На бортах высотой св. 400 мм устанавливают два замковых устройства, располагаемые:

верхнее — на расстоянии 0,1 — 0,2 высоты борта от верхней кромки борта до оси болта;

нижнее — на расстоянии 0,3 — 0,4 высоты борта от нижней кромки борта до оси болта.

6.3 Примеры компоновки замковых устройств из элементов различных типов

6.3.1 Замковое устройство с гайкой типа 1, осью типа 2 и шайбой.

Черт. 26

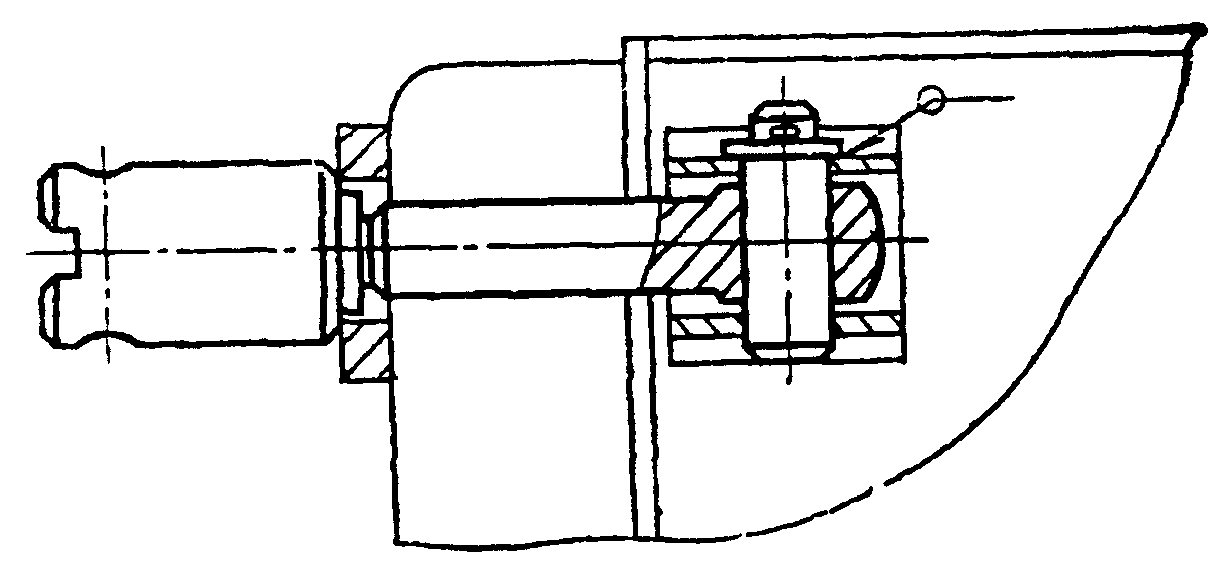

6.3.2. Замковое устройство с гайкой типа 3, осью типа 1 и оседержателем.

Черт. 27

6.4 Примеры компоновки стяжек из элементов различных типов

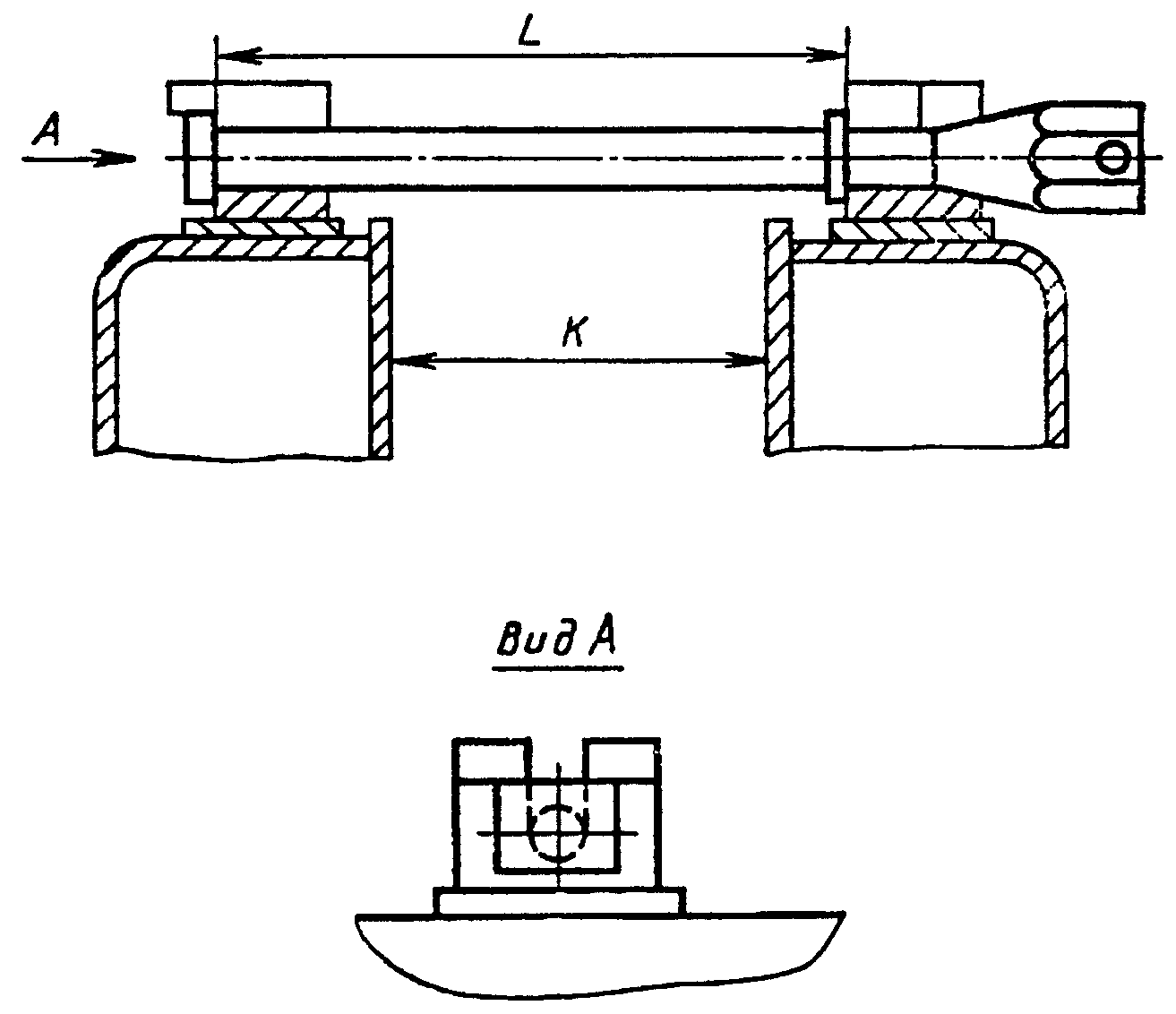

6.4.1 Стяжка с гайкой типа 1.

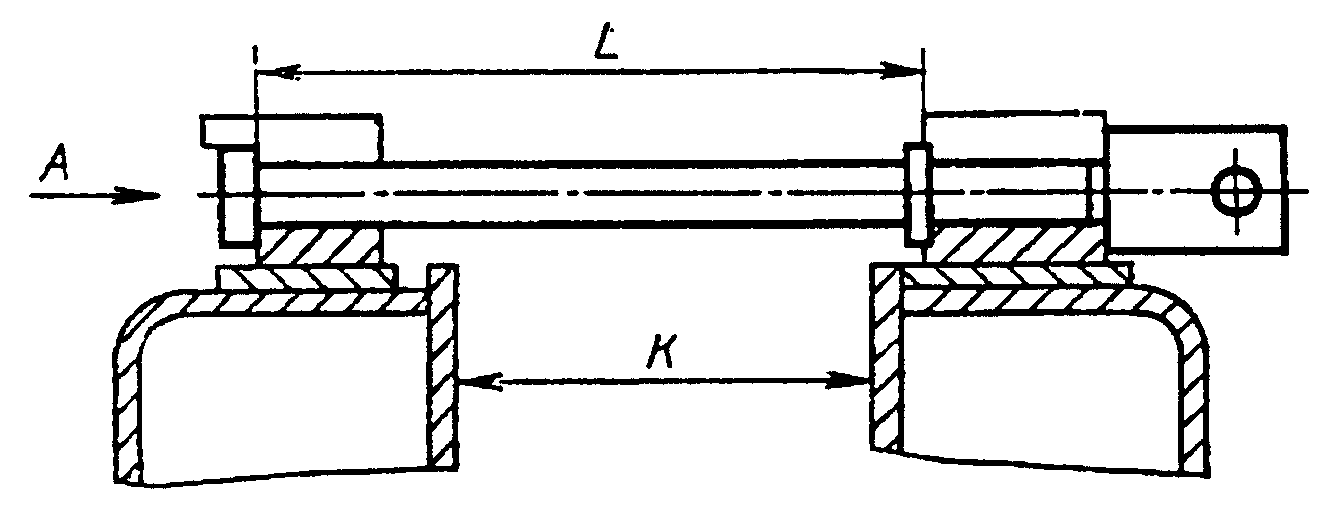

6.4.2 Стяжка с гайкой типа 3.

6.4.3 Длину болта стяжки L следует принимать по табл. 15.

мм

К	200	250	300	350	400	500	600	700	800	900
L	300	350	400	450	520	620	720	820	920	1020

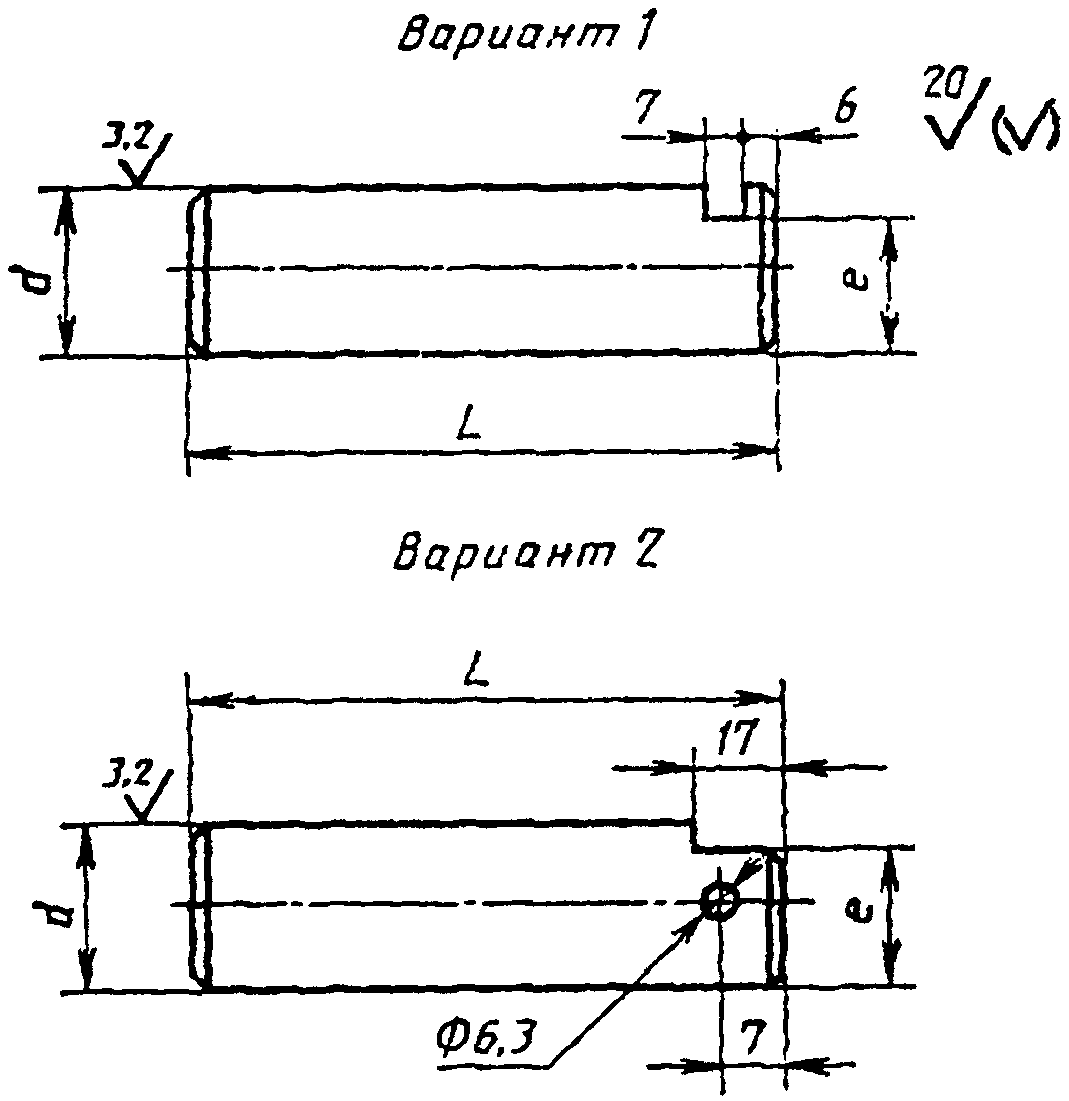

1. Конструктивные варианты и размеры осей шарнирных устройств указаны на черт. 30 и в табл. 16.

мм

d d11	L	L 1	e
30	90	95	25
	122 <*>	125 <*>
40	90	95	34
	122 <*>	125 <*>

---

<*> Размеры для шарнирных устройств с компенсаторами.

Черт. 31

мм

d H11	D u8
30	40
40	50

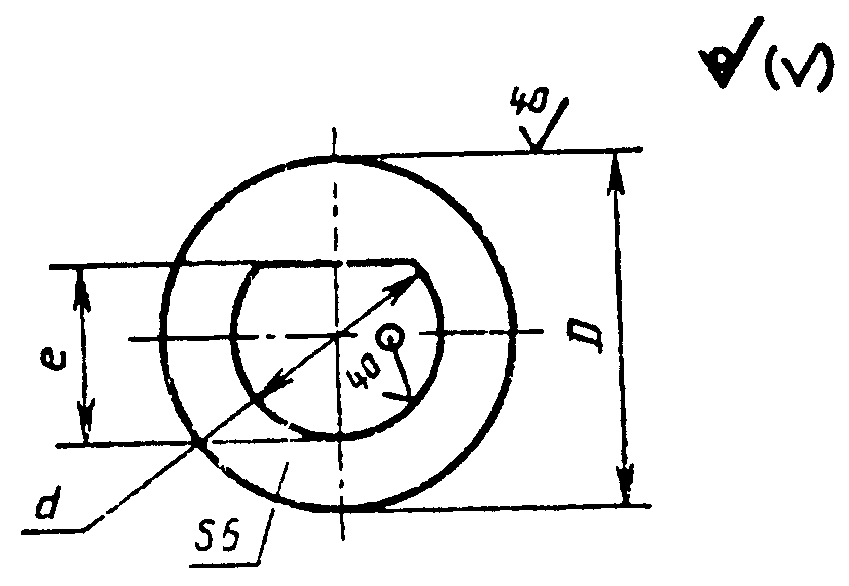

3. Конструкция шайбы для фиксации оси диаметром 40 мм приведена на черт. 32.

Примечание. Конструкция шайбы для фиксации оси диаметром 30 мм приведена в рекомендуемом Приложении 9.

4. Примеры конструкции шарнирных устройств приведены на черт. 33.

3 — поддон; 4 — борт

Черт. 33

5. Размещение шарнирных устройств на бортах формы

5.1. Число кронштейнов шарнирных устройств, устанавливаемых на бортах, рекомендуется принимать: при длине борта до 2000 мм — два кронштейна; при длине борта св. 2000 до 4000 мм — три кронштейна. При длине борта св. 4000 до 7500 мм расстояние между кронштейнами принимают в пределах 2000 мм при числе кронштейнов не более 5 шт. При длине борта св. 7500 мм число кронштейнов и расстояние между ними принимают из конструктивных соображений.

При механизированном открывании бортов с захватом за кронштейны расстояние между кронштейнами, взаимодействующими с механизмами, определяют соответствующими размерами распалубочных механизмов.

5.2. Расстояние от торца борта до кронштейна для бортов длиной до 2000 мм рекомендуется принимать 0,15 — 0,2 длины борта; для бортов длиной св. 2000 мм — 500 — 600 мм, но не более 800 мм.

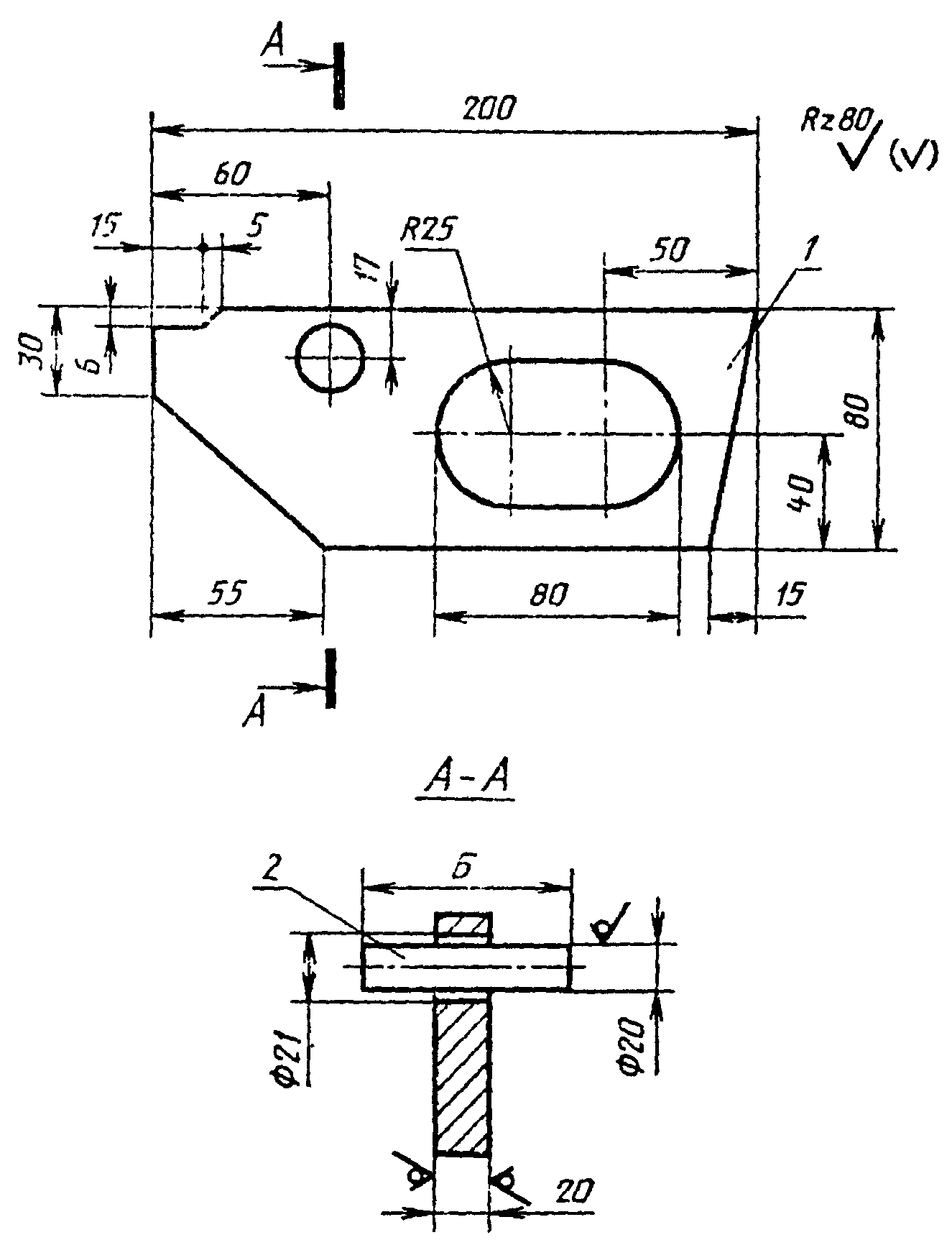

5.3. При открывании бортов формы вручную кронштейны изготовляют из листа толщиной 20 мм с приваркой двух платиков толщиной 10 мм в месте установки втулки.

При механизированном открывании бортов кронштейны изготовляют из листа толщиной 40 мм.

Кронштейн к коробу борта приваривают швом с катетом не менее 6 мм. Допускается применение компенсирующих элементов (планок, скоб).

Проушины изготовляют из листа толщиной не менее 16 мм. Для обеспечения соосности отверстий проушин допускается применение компенсаторов толщиной не менее 16 мм.

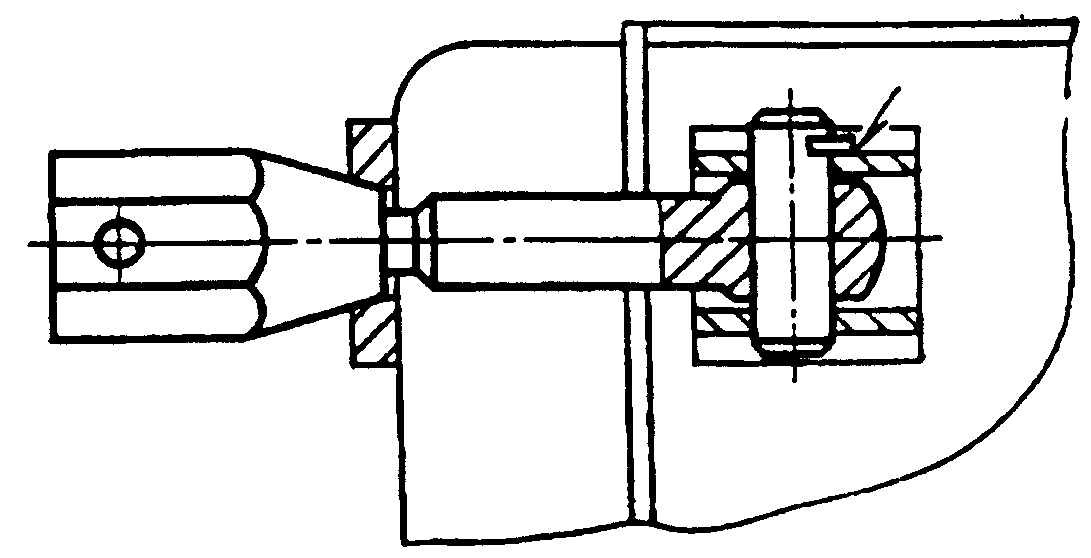

1 — компенсатор; 2 — проушина;

Черт. 34

---
