ГОСТ 9484-81 (СТ СЭВ 146-78). Государственный стандарт Союза ССР. Основные нормы взаимозаменяемости. Резьба трапецеидальная. Профили
(утв. и введен в действие Постановлением Госстандарта СССР от 30.04.1981 № 2264)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1982. Взамен ГОСТ 9484-73 в части профилей.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 9484-73"]:::rst n1["ГОСТ 9484-81"]:::doc click n1 "https://bukva.ai/docs/gost-9484-81" "ГОСТ 9484-81. Государственный стандарт Союза ССР. Основные нормы взаимозаменяемости. Резьба трапецеидальная. Профили (утв. и введен в действие Постановлением Госстандарта СССР от 3" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
Basic norms of interchangeability. Trapezoidal screw thread. Profiles
в части профилей
Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. № 2264 срок введения установлен с 01.01.1982 г.
Разработан Министерством станкостроительной и инструментальной промышленности.
Исполнители: М.А. Палей, Г.С. Кудинова.
Внесен Министерством станкостроительной и инструментальной промышленности.
Зам. министра А.Е. Прокопович.
1. Настоящий стандарт распространяется на трапецеидальную резьбу и устанавливает профили и размеры их элементов.
Стандарт полностью соответствует СТ СЭВ 146-78.
2. Основной профиль резьбы, общий для наружной и внутренней резьбы, и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.
d — наружный диаметр резьбы (винта);
D — наружный диаметр внутренней резьбы (гайки);
d_{2} — средний диаметр наружной резьбы;
D_{2} — средний диаметр внутренней резьбы;
d_{1} — внутренний диаметр наружной резьбы;
D_{1} — внутренний диаметр внутренней резьбы;
Р — шаг резьбы; Н — высота исходного треугольника;
H_{1} — рабочая высота профиля
| Шаг Р | Н = 1,866 Р | Н = 0,933 Р | Н = 0,5 Р 1 | 0,366 Р |
| 2 | ||||
| 1,5 | 2,799 | 1,400 | 0,75 | 0,549 |
| 2 | 3,732 | 1,866 | 1 | 0,732 |
| 3 | 5,598 | 2,799 | 1,5 | 1,098 |
| 4 | 7,464 | 3,732 | 2 | 1,464 |
| 5 | 9,330 | 4,665 | 2,5 | 1,830 |
| 6 | 11,196 | 5,598 | 3 | 2,196 |
| 7 | 13,062 | 6,531 | 3,5 | 2,562 |
| 8 | 14,928 | 7,464 | 4 | 2,928 |
| 9 | 16,794 | 8,397 | 4,5 | 3,294 |
| 10 | 18,660 | 9,330 | 5 | 3,660 |
| 12 | 22,392 | 11,196 | 6 | 4,392 |
| 14 | 26,124 | 13,062 | 7 | 5,124 |
| 16 | 29,856 | 14,928 | 8 | 5,856 |
| 18 | 33,588 | 16,794 | 9 | 6,588 |
| 20 | 37,320 | 18,660 | 10 | 7,320 |
| 22 | 41,052 | 20,526 | 11 | 8,052 |
| 24 | 44,784 | 22,392 | 12 | 8,784 |
| 28 | 52,248 | 26,124 | 14 | 10,248 |
| 32 | 59,712 | 29,856 | 16 | 11,712 |
| 36 | 67,176 | 33,588 | 18 | 13,176 |
| 40 | 74,640 | 37,320 | 20 | 14,640 |
| 44 | 82,104 | 41,052 | 22 | 16,104 |
| 48 | 89,568 | 44,784 | 24 | 17,568 |

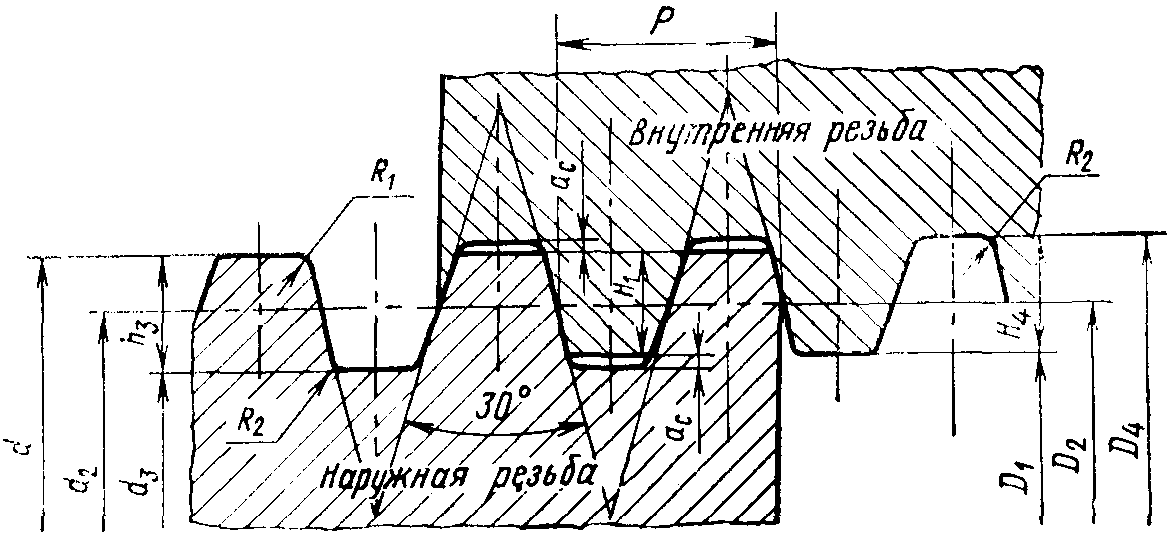

3. Номинальные профили наружной и внутренней резьбы и размеры их элементов должны соответствовать указанным на черт. 2 и в табл. 2.
h_{3} — высота профиля наружной резьбы;
H_{4} — высота профиля внутренней резьбы;
d_{3} — внутренний диаметр наружной резьбы;
D_{4} — наружный диаметр внутренней резьбы;
R_{1} — радиус скругления по вершине наружной резьбы;
R_{2} — радиус скругления по впадине наружной
и внутренней резьбы; a_{c} — зазор по вершине резьбы
| Шаг Р | а с | h = Н = 0,5 Р + а 3 4 с | R = 0,5 а 1mах с | R = а 2mах с |
|---|---|---|---|---|
| 1,5 | 0,15 | 0,9 | 0,075 | 0,15 |
| 2 | 0,25 | 1,25 | 0,125 | 0,25 |
| 3 | 0,25 | 1,75 | 0,125 | 0,25 |
| 4 | 0,25 | 2,25 | 0,125 | 0,25 |
| 5 | 0,25 | 2,75 | 0,125 | 0,25 |
| 6 | 0,5 | 3,5 | 0,25 | 0,5 |
| 7 | 0,5 | 4 | 0,25 | 0,5 |
| 8 | 0,5 | 4,5 | 0,25 | 0,5 |
| 9 | 0,5 | 5 | 0,25 | 0,5 |
| 10 | 0,5 | 5,5 | 0,25 | 0,5 |
| 12 | 0,5 | 6,5 | 0,25 | 0,5 |
| 14 | 1 | 8 | 0,5 | 1 |
| 16 | 1 | 9 | 0,5 | 1 |
| 18 | 1 | 10 | 0,5 | 1 |
| 20 | 1 | 11 | 0,5 | 1 |
| 22 | 1 | 12 | 0,5 | 1 |
| 24 | 1 | 13 | 0,5 | 1 |
| 28 | 1 | 15 | 0,5 | 1 |
| 32 | 1 | 17 | 0,5 | 1 |
| 36 | 1 | 19 | 0,5 | 1 |
| 40 | 1 | 21 | 0,5 | 1 |
4. Вместо скругления по вершине наружной резьбы допускается выполнять фаски размером не более 0,5 \text{а}_{\text{с}} .
5. При накатывании резьбы профиль впадины резьбы выполнять закругленным. В этом случае внутренний диаметр наружной резьбы уменьшить на 0,15 Р.
