ГОСТ 11534-75*. Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры

Государственный комитет СССР по стандартам · № ГОСТ 11534-75*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 12.12.1975 № 3881)

(ред. от 01.05.1991)

Введен в действие Постановлением Госстандарта СССР от 12 декабря 1975 г. № 3881

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РУЧНАЯ ДУГОВАЯ СВАРКА.

СОЕДИНЕНИЯ СВАРНЫЕ ПОД ОСТРЫМИ И ТУПЫМИ УГЛАМИ

ОСНОВНЫЕ ТИПЫ, КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ И РАЗМЕРЫ

Hand arc welding. Acute and blunt weld joints. Main types, design elements and dimensions

ГОСТ 11534-75*

Группа В05

Взамен

ГОСТ 11534-65

Постановлением Государственного комитета стандартов Совета Министров СССР от 12 декабря 1975 г. № 3881 срок введения установлен с 01.01.77.

Проверен в 1991 г. Постановлением Госстандарта СССР от 16.05.1991 № 696 снято ограничение срока.

Переиздание (апрель 1993 г.) с Изменением № 1, утвержденным в мае 1991 г. (ИУС 8-91).

1. Настоящий стандарт устанавливает основные типы, конструктивные элементы и размеры сварных соединений конструкций из углеродистых и низколегированных сталей, выполняемых ручной дуговой сваркой плавящимся электродом во всех пространственных положениях при толщине свариваемого металла до 60 мм включительно с расположением свариваемых деталей под острыми и тупыми углами.

Стандарт не устанавливает типы, конструктивные элементы и размеры сварных соединений трубопроводов и сварных швов, выполняемых сваркой с глубоким проплавлением.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1).

2. Основные типы сварных соединений должны соответствовать указанным в табл. 1.

Таблица 1

Тип соединенияФорма подготовленных кромокХарактер выполненного шваФорма поперечного сечения подготовленных кромок и выполненного шваТолщина свариваемых деталей, ммУгол соединения деталей \beta , градУсловное обозначение сварного соединения
УгловоеБез скоса кромокОдностороннийрис. 11 — 6179 — 91;
89 — 5		У1
7 — 30135 — 91;
89 — 5
Односторонний на стальной съемной или остающейся подкладкерис. 21 — 6179 — 136У2
7 — 26135 — 91

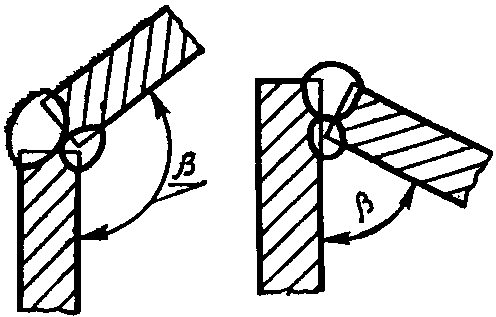

Двустороннийрис. 32 — 8179 — 91У3
2 — 30135 — 91
9 — 3089 — 45

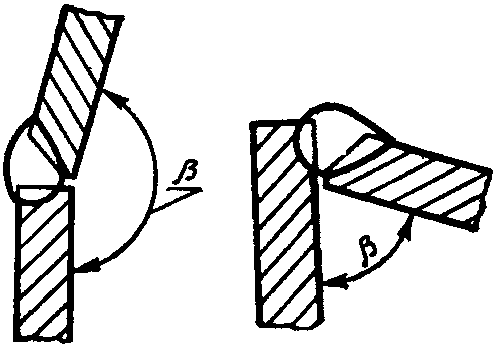

Со скосом одной кромкиОдностороннийрис. 44 — 26179 — 136;
89 — 46		У4

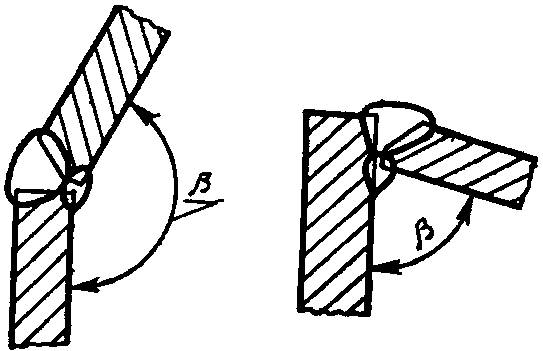

Двустороннийрис. 54 — 60179 — 133;
89 — 43		У5
С двумя скосами одной кромкиДвустороннийрис. 612 — 60179 — 165;
89 — 75		У6
С двумя несимметричными скосами одной кромкиДвустороннийрис. 712 — 6089 — 75;
179 — 165		У7

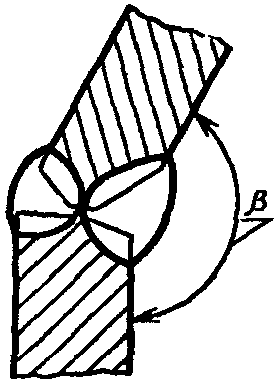

С двумя скосами одной кромки и одним скосом второй кромкиДвустороннийрис. 812 — 60179 — 136У8
Без скоса кромокОдностороннийрис. 91 — 3091 — 175Т1
Двустороннийрис. 101 — 6091 — 135Т2
С одним скосом одной кромкиОдностороннийрис. 114 — 2691 — 134Т3
Двустороннийрис. 124 — 6091 — 134Т4
ТавровоеСо скосом одной кромкиОдностороннийрис. 132 — 3089 — 45;
91 — 135		Т5
Двустороннийрис. 142 — 6089 — 45;
91 — 135		Т6
С двумя скосами одной кромкиДвустороннийрис. 1512 — 6091 — 100;
89 — 80		Т7
С двумя несимметричными скосами одной кромкиДвустороннийрис. 1612 — 60101 — 110;
79 — 70		Т8

3. Конструктивные элементы сварных соединений, их размеры и предельные отклонения по ним должны соответствовать указанным в табл. 2 - 17.

Таблица 2

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе, не более\alpha , градbg
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градномин.пред. откл.номин.пред. откл.
179 — 160159 — 136135 — 9189 — 6160 — 4645 — 5до 90св. 90
У1рис. 17рис. 180,7sОт 1,0 до 1,567s + 6(s + 4) +/- 11,75s + b2s + b90 - \beta180 - \beta0+0,51,0+0,5
Св. 1,5 до 3,0791+/- 1,01,5+/- 1,0
Св. 3,0 до 6,09122+1,02,0+1,0
-0,5
Св. 6,0 до 10,0-2,5+2,0
-0,5
Св. 10,0 до 26,0+2,0
-0,5
Св. 26,0 до 30,0-2,0

Таблица 3

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе, не более\alpha , градbg
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градномин.пред. откл.номин.пред. откл.
179 — 160159 — 136135 — 91

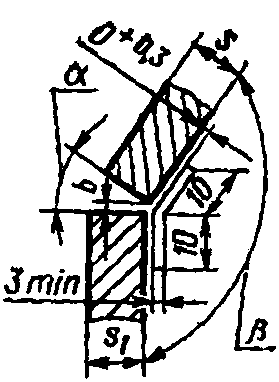

У2рис. 19рис. 200,7sОт 1,0 до 1,567s + 6180 - \beta0+0,51,0+/- 0,5
Св. 1,5 до 3,0791+/- 1,01,5+/- 1,0
Св. 3,0 до 6,09122+1,0
-0,5		2,0
Св. 6,0 до 26,0-

Таблица 4

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе, не болееe_{1}\alpha , градbg
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градномин.пред. откл.номин.пред. откл.
179 — 160159 — 130135 — 9189 — 6160 — 45135 — 9189 — 45св. 90до 90
У3рис. 21рис. 220,7sОт 2 до 378s + 5(s + 4) + b1,75s + bНе более 83 (справочное)180 - \beta90 - \beta2+/- 1,01,5+/- 1,0
Св. 3 до 5810s + 8
Св. 5 до 8912+1,5
-1,0
Св. 8 до 26-Не более 10+1,00,5+2,0
Св. 26 до 30-2,0-0,5

Таблица 5

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе, не более\alpha_{1} , градb = сg
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градномин.пред. откл.номин.пред. откл.
179 — 13689 — 46св. 90до 90

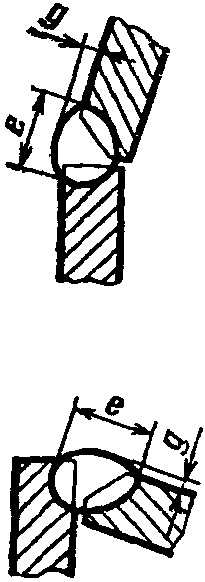

У4рис. 23рис. 240,7sОт 4 до 61,4s + 61,5s + 6\alpha - (180 - \beta)\alpha - (90 - \beta)+/- 1+/- 10,5+1,0
-0,5
Св. 6 до 101,4s + 82+1
-2		+2,0
-0,5
Св. 10 до 16
Св. 16 до 26

Таблица 6

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе, не болееe_{1}\alpha_{1} , градb = сg
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градградномин.пред. откл.номин.пред. откл.
179 — 13689 — 46св. 90до 90св. 90до 90
У5рис. 25рис. 260,7sОт 4 до 61,4s + 81,5s + 6Не более 83 (справочное)\alpha - (180 - \beta)\alpha - (90 - \beta)1+/- 10,5+1,0 -0,5
Св. 6 до 102+1
-2		+2,0 -0,5
Св. 10 до 16Не более 10
Св. 16 до 26

Таблица 7

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееshe = e_{1}еe_{1}\alpha_{1}\alpha_{2}\alpha_{1}\alpha_{2}g = g_{1}g, не более
подготовленных кромок свариваемых деталейшва сварного соединенияне болееномин.пред. откл.
\beta , град
179 — 17580 — 85174 — 17084 — 80169 — 16579 — 75174 — 17084 — 80169 — 16579 — 75св. 90до 90св. 90до 90
У6рис. 27рис. 280,7sОт 12 до 14формулаs + 50,6s + 50,9s + 101,2s + 8\alpha - (180 - \beta)\alpha + (180 - \beta)\alpha - (90 - \beta)\alpha + (90 - \beta)0,5+2,0
-0,5		1,0
Св. 14 до 300,8s + 60,7s + 5
Св. 30 до 60+3,0
-0,5

Таблица 8

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееshеe_{1}\alpha_{1}\alpha_{2}\alpha_{1}\alpha_{2}g = g_{1}g, не более
подготовленных кромок свариваемых деталейшва сварного соединенияне болееград
\beta , град
179 — 17589 — 85174 — 17084 — 80169 — 16579 — 75179 — 17589 — 85174 — 17084 — 80169 — 16579 — 75св. 90до 90св. 90до 90
номин.пред. откл.

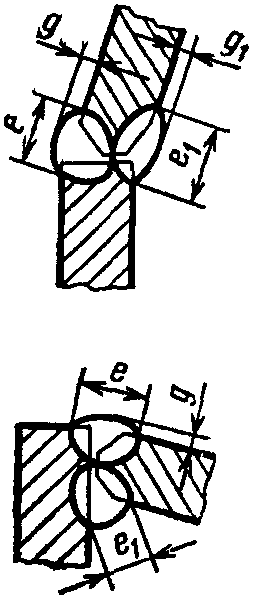

У7рис. 30рис. 310,7sОт 12 до 14формула1,2s + 50,9s + 100,6s + 50,7s + 60,8s + 6\alpha - (180 - \beta)\alpha + (180 - \beta)\alpha - (90 - \beta)\alpha + (90 - \beta)0,5+2,0
-0,5		1,0
Св. 14 до 200,8s + 100,8s + 5
Св. 20 до 30s + 5
Св. 30 до 60+3,0
-0,5

Таблица 9

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs = s_{1}h = h_{1}e = e_{1} , не более\alpha_{1} , град\alpha_{2} = \alpha_{3} , градbg = g_{1}
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градномин.пред. откл.номин.пред. откл.
179 — 136

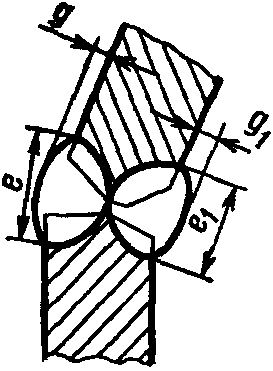

У8рис. 33рис. 34От 12 до 30формула0,7s + 4\alpha - (180 - \beta)формула2+1
-2		0,5+2,0
-0,5
От 30 до 60+3,0
-0,5

Таблица 10

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе, не более\alpha , градbg
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градномин.пред. откл.номин.пред. откл.
91 — 100101 — 110111 — 120121 — 135136 — 175
Т1рис. 37рис. 380,7sОт 1,0 до 2,545\beta - 900+13+1
-3
Св. 2,5 до 4,57+3
Св. 4,5 до 6,060,4s + 50,6s + 50,9s + 51,1s + 3
Св. 6,0 до 9,07
Св. 9,0 до 15,084+/- 3
Св. 15,0 до 21,095
Св. 21,0 до 30,010

Примечание. Размер e относится к нерасчетным швам. Для расчетных швов e устанавливается при проектировании.

Таблица 11

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе, не болееe_{1}
(пред. откл.
+2
-1)		\alpha , градbg
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градномин.пред. откл.номин.пред. откл.
91 — 10089 — 80101 — 11079 — 70111 — 12069 — 60121 — 13459 — 461354591 — 13589 — 45св. 90до 90
Т2рис. 39рис. 400,7sОт 1,0 до 2,540,4s + 50,6s + 50,9s + 50,9s + 53\beta - 9090 - \beta0+13+1
-3
Св. 2,5 до 4,5
Св. 4,5 до 6,064+2
Св. 6,0 до 9,075
Св. 9,0 до 15,0864+/- 3
Св. 15,0 до 21,097+35
Св. 21,0 до 30,01086
Св. 30,0 до 60,01013

Таблица 12

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе, не более\alpha_{1} , градbg
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градномин.пред. откл.номин.пред. откл.
91 — 134
Т3рис. 41рис. 420,7sОт 4 до 61,2s + 5\alpha - (\beta - 90)1+/- 13+1
-3
Св. 6 до 82+1
-2
Св. 8 до 121,3s + 64+/- 3
Св. 12 до 16
Св. 16 до 205
Св. 20 до 24
Св. 24 до 26

Таблица 13

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе, не более\alpha_{1} , градe_{1} (справочное)bg
подготовленных кромок свариваемых деталейшва сварного соединения\beta , градномин.пред. откл.номин.пред. откл.
91 — 13489 — 46св. 90до 90
Т4рис. 43рис. 440,7sОт 4 до 61,2s + 5\alpha - (\beta - 90)\alpha - (90 - \beta)31+/- 13+1
-3
Св. 6 до 82+1
-2
Св. 8 до 121,3s + 6
Св. 12 до 164+/- 3
Св. 16 до 205
Св. 20 до 24
Св. 24 до 28
Св. 28 до 606

Таблица 14

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе = g\alpha_{1} , градb
подготовленных кромок свариваемых деталейшва сварного соединенияномин.пред. откл.
\beta , градномин.пред. откл.
89 — 4591 — 13589 — 4591 — 135св. 90до 90
Т5рис. 45рис. 460,7sОт 2,0 до 2,53+2\beta - 9090 - \beta0+1
Св. 2,5 до 4,0+2
Св. 4,0 до 6,04+2
-1
Св. 6,0 до 9,05
Св. 9,0 до 15,06
Св. 15,0 до 21,07+/- 2+3
Св. 21,0 до 30,08

Таблица 15

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееsе = g\alpha_{1} , град\alpha , градb
подготовленных кромок свариваемых деталейшва сварного соединенияномин.пред. откл.
\beta , градномин.пред. откл.
89 — 4591 — 13589 — 4591 — 135св. 90до 90
Т6рис. 47рис. 480,7sОт 2,0 до 2,53+2\beta - 9090 - \beta\beta0+1
Св. 2,5 до 4,5+2
Св. 4,5 до 6,04+2
-1
Св. 6,0 до 9,05
Св. 9,0 до 15,06
Св. 15,0 до 21,07+/- 2+3
Св. 21,0 до 30,08
Св. 30,0 до 60,012

Таблица 16

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееshe = e_{1}еe_{1}\alpha_{1}\alpha_{2}\alpha_{1}\alpha_{2}bg = g_{1}
подготовленных кромок свариваемых деталейшва сварного соединенияне болееград
\beta , градномин.пред. откл.номин.пред. откл.
91 — 9589 — 8596 — 10084 — 8096 — 10084 — 80св. 90до 90

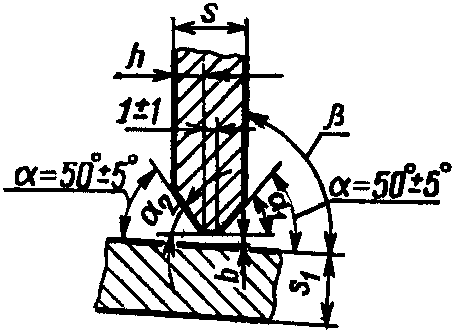

Т7рис. 49рис. 500,7sОт 12 до 14формула0,9s + 5s + 5\alpha - (\beta - 90)\alpha + (\beta - 90)\alpha - (90 - \beta)\alpha + (90 - \beta)2+1
-2		3+/- 3
Св. 14 до 180,8s + 50,8s + 55
Св. 18 до 260,8s + 36
Св. 26 до 389
Св. 38 до 461,1s + 311
Св. 46 до 6012

Таблица 17

Размеры, мм

Условное обозначение сварного соединенияКонструктивные элементыs_{1} не менееshеe_{1}\alpha_{1}\alpha_{2}\alpha_{1}\alpha_{2}bg = g_{1}
подготовленных кромок свариваемых деталейшва сварного соединенияне болееград
\beta , градномин.пред. откл.номин.пред. откл.
101 — 10579 — 75106 — 11074 — 70101 — 10579 — 75106 — 11074 — 70св. 90до 90
Т8рис. 52рис. 530,7sОт 12 до 14формула0,8s + 50,6s + 50,6s + 5s + 5\alpha - (\beta - 90)\alpha + (\beta - 90)\alpha + (90 - \beta)\alpha - (90 - \beta)2+1
-2		3+/- 3
Св. 14 до 18s + 51,2s + 5
Св. 18 до 205
Св. 20 до 261,3s + 6
Св. 26 до 346
Св. 34 до 400,7s + 50,5s + 59
Св. 40 до 46
Св. 46 до 5411
Св. 54 до 6013

4. При двусторонней сварке допускается удалять ранее наложенный корень шва до чистого металла любым способом.

5. Допускается увеличение предельных отклонений усиления шва сварного соединения (g) и ширины шва (е), выполняемого в вертикальном, горизонтальном и потолочном положениях и на монтаже на 1 мм для s не более 26 мм и на 2 мм для s более 26 мм.

6. Если свариваемые кромки деталей имеют неодинаковую толщину, то разность толщин ( s_{1} — s) необходимо выбирать по меньшей толщине (s) в соответствии с требованиями табл. 18.

Таблица 18

мм

Толщина кромки, s Разность толщин s_{1} - s , не более
До 3 0,7s
4 — 8 0,6s
9 — 11 0,4s
12 — 25 5
Свыше 25 7

В этом случае подготовку кромок следует производить так же, как для кромок одинаковой толщины, конструктивные элементы подготовленных кромок и размеры выполненного шва необходимо выбирать по большей толщине ( s_{1} ).

При разности толщин кромок ( s_{1} — s), свариваемых под углом \beta = 179 — 160°, превышающей пределы, указанные в табл. 18, на кромке, имеющей большую толщину, должен быть сделан скос с одной или с двух сторон длиной l, равной 5 ( s_{1} — s) при одностороннем превышении кромок и 2,5 ( s_{1} — s) при двустороннем превышении кромок до толщин тонкой кромки (s), как указано на черт. 1, 2.

рис. 55

Черт. 1

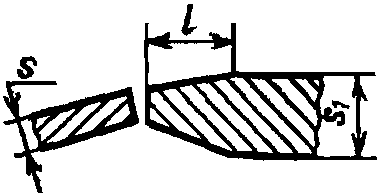

рис. 56

Черт. 2

7. Допускается смещение свариваемых кромок относительно друг друга не более:

0,5 мм — для кромок толщиной до 4 мм;

1,0 мм — для кромок толщиной 4 — 10 мм;

0,1s, но не более 3 мм — для кромок толщиной более 10 мм.

8. При переменном угле сопряжения деталей шов делится на участки. Каждый участок сопрягаемых элементов выполняется в соответствии с требованиями настоящего стандарта.
