ГОСТ Р 57977-2017. Национальный стандарт Российской Федерации. Сменные головки. Типы и основные размеры

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ Р 57977-2017Действующий акт

(утв. и введен в действие Приказом Росстандарта от 22.11.2017 № 1798-ст)

Примечание

Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 7, 2019. Документ введен в действие с 1 января 2019 года.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 25604-83*"]:::rst
  click n0 "https://bukva.ai/docs/gost-25604-83-gosstandart-sssr" "ГОСТ 25604-83*. Сменные головки. Типы и основные размеры (введен в действие Постановлением Госстандарта СССР от 21.01.1983 N 296)"
  n1["ГОСТ Р 57977-2017"]:::doc
  click n1 "https://bukva.ai/docs/gost-r-57977-2017" "ГОСТ Р 57977-2017. Национальный стандарт Российской Федерации. Сменные головки. Типы и основные размеры (утв. и введен в действие Приказом Росстандарта от 22.11.2017 N 1798-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2017 г. № 1798-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СМЕННЫЕ ГОЛОВКИ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Interchangeable heads. Types and basic dimensions

(ISO 2725-1:2015 Assembly tools for screws and nuts — Square drive sockets — Part 1: Hand-operated sockets, MOD) (ISO 2725-2:2015 Assembly tools for screws and nuts — Square drive sockets — Part 2: Machine-operated sockets («impact»), MOD)

ГОСТ Р 57977-2017

Группа Г24

ОКС 25.140.01; ОКПД2 25.73.30.176

Дата введения 1 января 2019 года

Предисловие

1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ») на основе официального перевода на русский язык англоязычных версий указанных в пункте 4 стандартов, который выполнен ФГУП «Стандартинформ»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 95 «Инструмент»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2017 г. № 1798-ст

4 Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:

ИСО 2725-1:2015 «Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 1. Переходники для ручного инструмента» (ISO 2725-1:2015 «Assembly tools for screws and nuts — Square drive sockets — Part 1: Hand-operated sockets», MOD);

ИСО 2725-2:2015 «Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 2. Механизированные переходники („ударные“)» [ISO 2725-2:2015 «Assembly tools for screws and nuts — Square drive sockets — Part 2: Machine-operated sockets („impact“)», MOD].

Международные стандарты разработаны техническим комитетом по стандартизации ISO/TC 29 «Инструмент», подкомитетом SC 10 «Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки» Международной организации по стандартизации (ISO).

Потребности национальной экономики и особенности национальной стандартизации учтены в пунктах 4.1, 4.2, 4.4 - 4.7 и в приложении А, которые выделены путем заключения их в рамки из тонких линий, а информация с объяснением причин включения этих положений приведена в дополнительном приложении ДА.

Сопоставление структуры настоящего стандарта и примененных в нем международных стандартов приведено в дополнительном приложении ДБ.

Сведения о соответствии ссылочных межгосударственного и национального стандартов международным стандартам, использованным в качестве ссылочных в примененных международных стандартах, приведены в дополнительном приложении ДВ

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на сменные головки к торцовым ключам с присоединительными квадратами.

Размеры и предельные отклонения стороны присоединительного квадрата — по ГОСТ 24372.

Обозначение сменных головок с присоединительным квадратом для ручного инструмента — 2 1 02 01 0, 21 02 011 по ГОСТ ISO 1703.

Обозначение сменных головок с присоединительным квадратом для механизированного инструмента — 2 2 02 01 0 по ГОСТ ISO 1703.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1477-93 (ИСО 4766-84) Винты установочные с плоским концом и прямым шлицем классов точности A и B. Технические условия

ГОСТ 16093-2004 (ИСО 965-1:1998; ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24372-80 Ключи гаечные торцовые немеханизированные со сменными головками. Квадраты присоединительные наружные и внутренние. Размеры

ГОСТ 25605-83 Ключи гаечные торцовые немеханизированные, приводные и соединительные части. Общие технические условия

ГОСТ ISO 1703-2015 Инструменты монтажные для винтов и гаек. Обозначение и номенклатура

ГОСТ ISO 4032-2014 Гайки шестигранные нормальные (тип 1). Классы точности A и B

ГОСТ Р ИСО 4014-2013 Болты с шестигранной головкой. Классы точности A и B

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Типы сменных головок

3.1 Сменные головки следует изготовлять двух типов:

1 — для ручного инструмента;

2 — для механизированного инструмента.

3.2 Сменные головки следует изготовлять с длинами двух исполнений:

А — нормальное;

Б — длинное.

4 Размеры

4.1 Основные размеры сменных головок типа 1 с размерами стороны присоединительного квадрата от 6,3 до 25 мм должны соответствовать указанным на рисунках 1 - 3 и в таблицах 1 - 5.

4 Размеры

<*> 115^{\circ} \leq \alpha \leq 150^{\circ} .

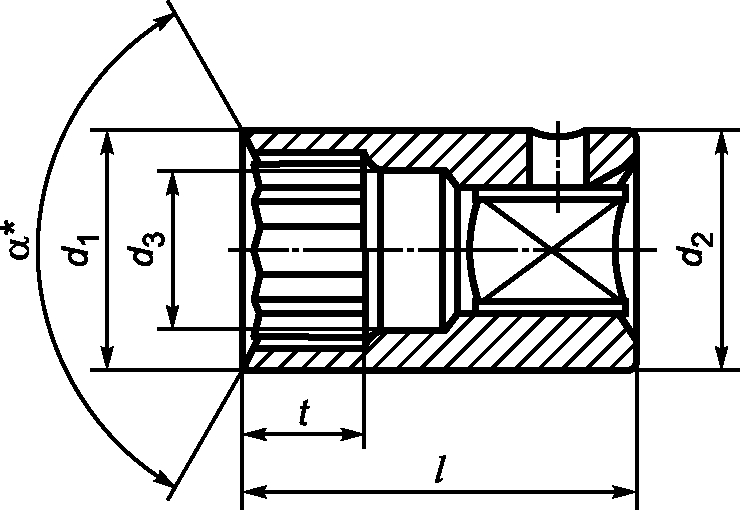

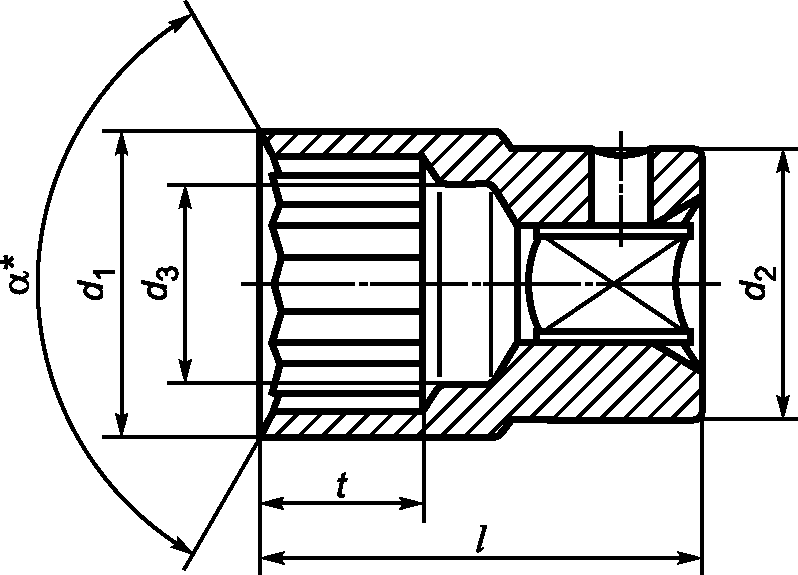

Рисунок 1 — Сменные головки с d1 < d2

4 Размеры

<*> 115^{\circ} \leq \alpha \leq 150^{\circ} .

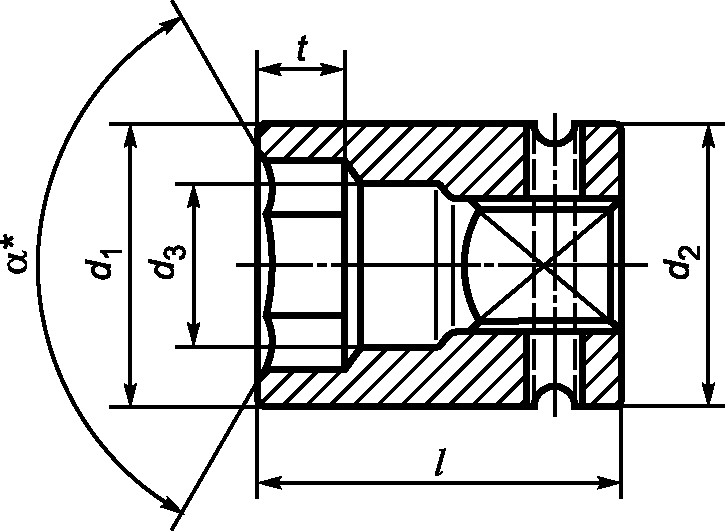

Рисунок 2 — Сменные головки с d1 = d2

4 Размеры

<*> 115^{\circ} \leq \alpha \leq 150^{\circ} .

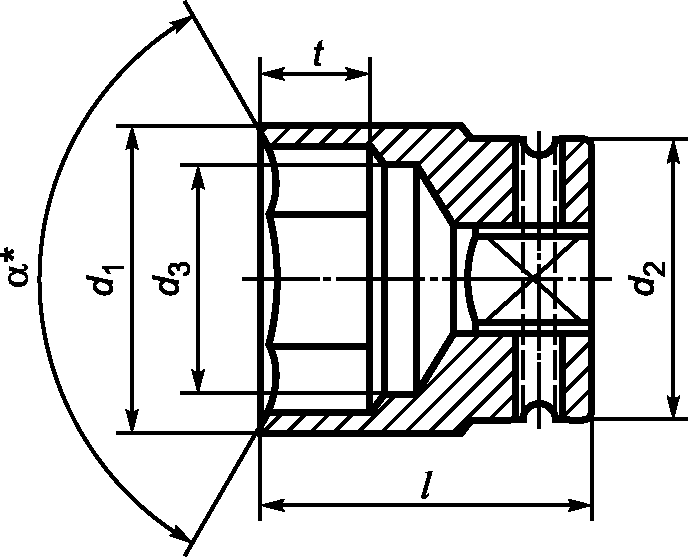

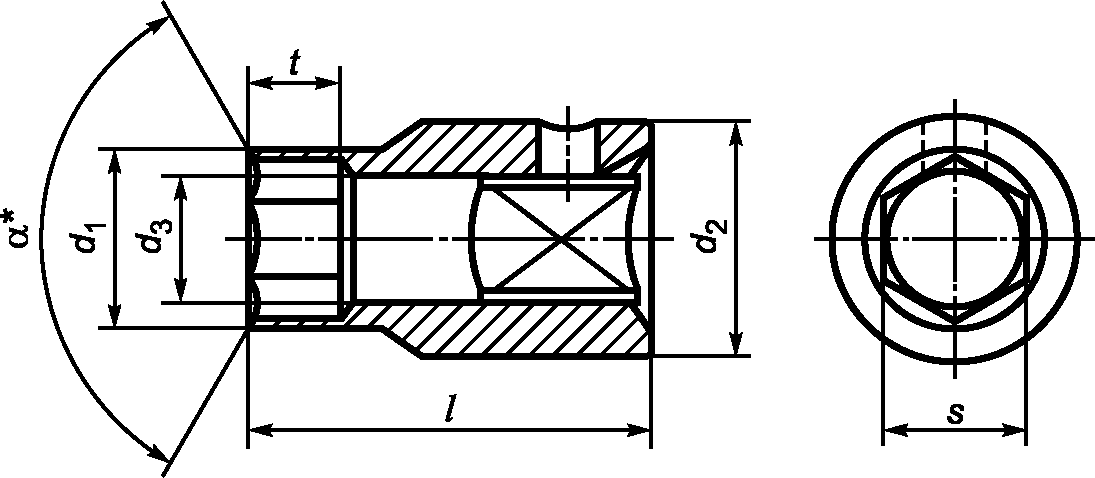

Рисунок 3 — Сменные головки с d1 > d2

Таблица 1

Присоединительный квадрат со стороной 6,3 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
для исполнений
А,
не более		Б,
не менее
3,21,61,45,912,51,72645
4,02,01,76,92,1
5,02,52,18,22,6
5,53,02,58,83,2
6,03,52,99,43,7
7,05,03,311,012,55,32645
8,06,04,812,26,3
9,05,113,513,5
10,08,05,314,714,78,4
11,05,816,016,0
12,06,417,217,2
13,010,06,918,518,510,5
14,07,419,719,7
15,012,08,021,521,512,6
16,08,522,022,0
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).

Таблица 2

Присоединительный квадрат со стороной 10 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
для исполнений
А,
не более		Б,
не менее
753,311,020,05,33244
864,812,26,3
95,113,5
1085,314,78,4
115,816,0
126,417,2
13106,918,510,5
147,419,724,045
15128,021,012,6
168,522,23550
179,723,554
181410,924,724,714,73554
1911,926,026,060
211612,928,528,516,83860
2213,929,729,7
2414,932,532,565
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).

Таблица 3

Присоединительный квадрат со стороной 12,5 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
для исполнений
А,
не более		Б,
не менее
864,814,024,06,34075
95,114,15,8
1085,315,58,4
115,816,7
126,418,0
13106,919,210,5
147,420,524,0
15128,021,712,6
168,523,025,5
179,724,2
181410,925,514,742
1911,926,726,7
211612,929,229,216,844
2213,930,530,5
2414,933,033,046
272015,936,736,721,04875
3018,140,540,550
322418,843,043,025,250
3419,546,546,552
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).

Таблица 4

Присоединительный квадрат со стороной 20 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
для исполнений
А,
не более		Б,
не менее
211612,932,140,016,85585
2213,933,316,8
2414,935,816,8
272015,939,621,060
3018,943,343,321,0
322418,845,845,825,2
3419,548,348,325,265
3621,650,850,825,267
412723,957,157,128,470
463025,763,363,331,583100
503328,868,368,334,789
553631,174,674,637,895
603933,584,584,541,0100
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).

Таблица 5

Присоединительный квадрат со стороной 25 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
Исполнение А,
не более
412723,96159,728,483
463025,766,455,031,580
503328,871,455,034,785
553631,177,657,037,895
603933,583,961,041,0103
654234,190,178,044,1110
704536,196,584,047,3116
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).
Пример условного обозначения сменной головки для ручного инструмента типа 1 с размером стороны присоединительного квадрата 12,5 мм, размером шестигранника s = 10 мм, длиной исполнения А, шероховатостью поверхности исполнения 1, покрытием Х9:
Сменная головка 1-12,5-10-А-1-Х9 ГОСТ Р 57977-2017

4.2 Основные размеры сменных головок типа 2 с размерами стороны присоединительного квадрата от 6,3 до 40 мм должны соответствовать указанным на рисунках 4 - 6 и в таблицах 6 - 11.

4 Размеры

<*> 115^{\circ} \leq \alpha \leq 150^{\circ} .

Рисунок 4 — Сменные головки с d1 < d2

4 Размеры

<*> 115^{\circ} \leq \alpha \leq 150^{\circ} .

Рисунок 5 — Сменные головки с d1 = d2

4 Размеры

<*> 115^{\circ} \leq \alpha \leq 150^{\circ} .

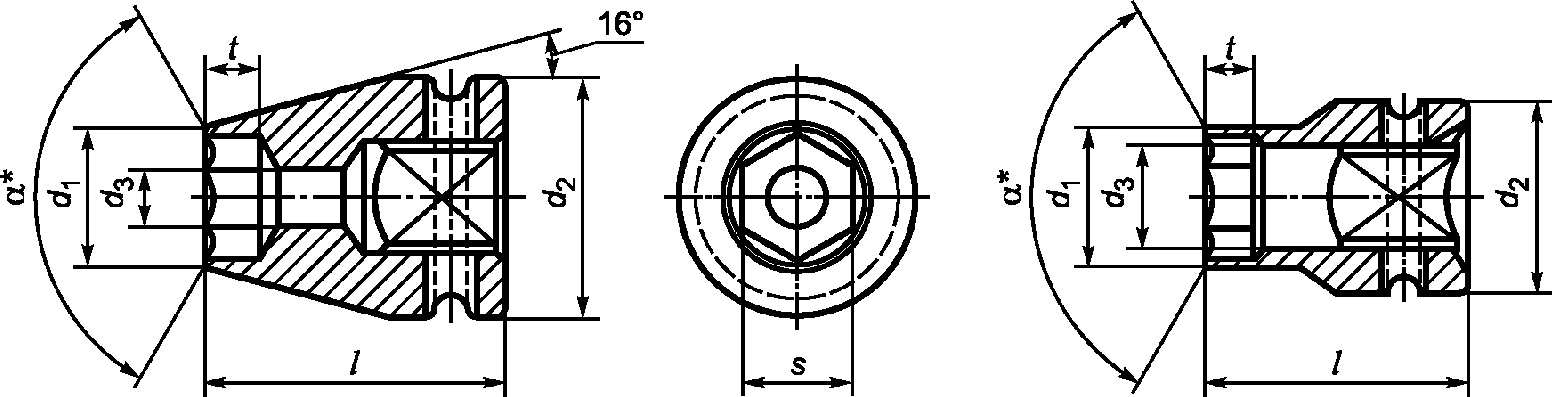

Рисунок 6 — Сменные головки с d1 > d2

Таблица 6

Присоединительный квадрат со стороной 6,3 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
для исполнений
А,
не более		Б,
не менее
3,21,61,46,814,01,72545
4,02,01,77,82,1
5,02,52,19,12,6
5,53,02,59,714,03,22545
6,03,52,910,33,7
7,05,03,311,65,3
8,06,04,812,86,3
9,05,114,116,0
10,08,05,315,38,4
11,05,816,616,6
12,06,417,817,8
13,010,06,919,119,110,5
14,07,520,420,627
15,012,08,021,622,012,630
16,08,522,035
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).

Таблица 7

Присоединительный квадрат со стороной 10 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
для исполнений
А,
не более		Б,
не менее
753,312,8205,33444
864,814,16,3
95,115,4
1085,316,68,4
115,817,8
126,419,1
13106,920,32810,544
147,421,6
15128,022,812,645
168,524,150
179,725,452
181410,926,614,754
1911,927,8
211612,930,63416,83454
2213,931,8
2414,934,335
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).

Таблица 8

Присоединительный квадрат со стороной 12,5 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
для исполнений
А,
не более		Б,
не менее
864,815,5286,34075
95,116,7
1085,317,88,4
115,819,0
126,420,3
13106,921,510,5
14107,422,83710,5
15128,024,012,6
168,525,3
179,726,5
181410,927,814,7
1911,929,0
211612,931,516,8
2213,932,8
2414,936,045
272015,939,03921,050
3018,144,644,6
322418,845,824,225,2
3419,549,549,552
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).

Таблица 9

Присоединительный квадрат со стороной 20 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
для исполнений
А,
не более		Б,
не менее
181410,932,448,014,75185
1911,933,6
211612,936,116,8
2213,937,4
2414,939,9
272015,943,621,054
3018,147,4
322418,849,958,025,257
3419,552,458
3621,654,9
412723,961,161,128,46385
463025,767,467,431,563100
503328,874,074,034,789
553631,180,080,037,895
603933,586,086,041,0100
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).

Таблица 10

Присоединительный квадрат со стороной 25 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
Исполнение А,
не более
272015,946,758,021,060
3018,150,462
322418,852,925,263
3419,555,4
3621,657,967
412723,964,268,028,470
463025,770,431,576
503328,875,434,782
553631,181,737,887
603933,587,941,091
654234,195,970,644,1110
704536,198,047,3116
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).

Таблица 11

Присоединительный квадрат со стороной 40 мм

В миллиметрах

sD,
не более		t <1>,
не менее		d1,
не более		d2,
не более		d3 <2>,
не менее		l
Исполнение А,
не более
362421,664,28625,284
412723,970,428,4
463025,776,731,587
503328,881,734,790
553631,187,937,8
603933,594,241,095
654234,1100,444,1100
704536,1106,747,3105
<1> t = m + 0,1 (m — максимальная высота гайки по ГОСТ ISO 4032).
Для размеров, не указанных в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014, t интерполируют.
<2> d3 = D·1,05 (D — номинальный диаметр резьбы, указанный в ГОСТ ISO 4032 и ГОСТ Р ИСО 4014).
Пример условного обозначения сменной головки для механизированного инструмента типа 2 с размером стороны присоединительного квадрата 12,5 мм, размером шестигранника s = 10 мм, длиной исполнения А, шероховатостью поверхности исполнения 1, покрытием Х9:
Сменная головка 2-12,5-10-А-1-Х9 ГОСТ Р 57977-2017

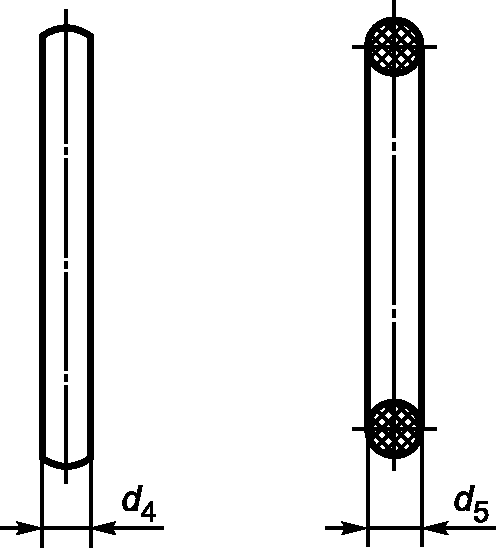

4.3 Основные размеры стопорного штифта и стопорного кольца должны соответствовать указанным на рисунке 7 и в таблицах 12, 13.

4 Размеры

Рисунок 7 — Стопорный штифт и стопорное кольцо

Таблица 12

Стопорный штифт

В миллиметрах

Размер стороны присоединительного квадратаd4
Не менееНе более
6,31,42,0
10,02,42,9
12,52,94,0
20,03,84,8
25,04,86,0
40,05,87,0

Таблица 13

Стопорное кольцо

В миллиметрах

Размер стороны присоединительного квадрата d5
6,3 2,5
10,0 3,5
12,5 4,0
20,0 5,0
25,0 7,0
40,0 10,0
4.4 Сменные головки со сдвоенным шестигранником следует изготовлять по заказу потребителя с размером стороны присоединительного квадрата не менее 12,5 мм.
4.5 Элементы для фиксации головок — по документации, утвержденной в установленном порядке.
Сменные головки с размером стороны присоединительного квадрата 6,3 и 10 мм допускается изготовлять без конструктивных элементов для фиксации.
4.6 Поле допуска резьбы резьбовых отверстий — 7Н по ГОСТ 16093.
4.7 Сменные головки с внутренним и наружным шестигранниками и головки с внутренним четырехгранником, применяемые в промышленности, указаны в приложении А.

5 Технические условия

Технические условия на сменные головки — по ГОСТ 25605.

Приложение А
(обязательное)
ТИПЫ И РАЗМЕРЫ СМЕННЫХ ГОЛОВОК С ВНУТРЕННИМ И НАРУЖНЫМ
ШЕСТИГРАННИКАМИ И ВНУТРЕННИМ ЧЕТЫРЕХГРАННИКОМ
А.1 Сменные головки следует изготовлять типов:
А — с внутренним шестигранником;
Б — с наружным шестигранником;
В — с внутренним четырехгранником.

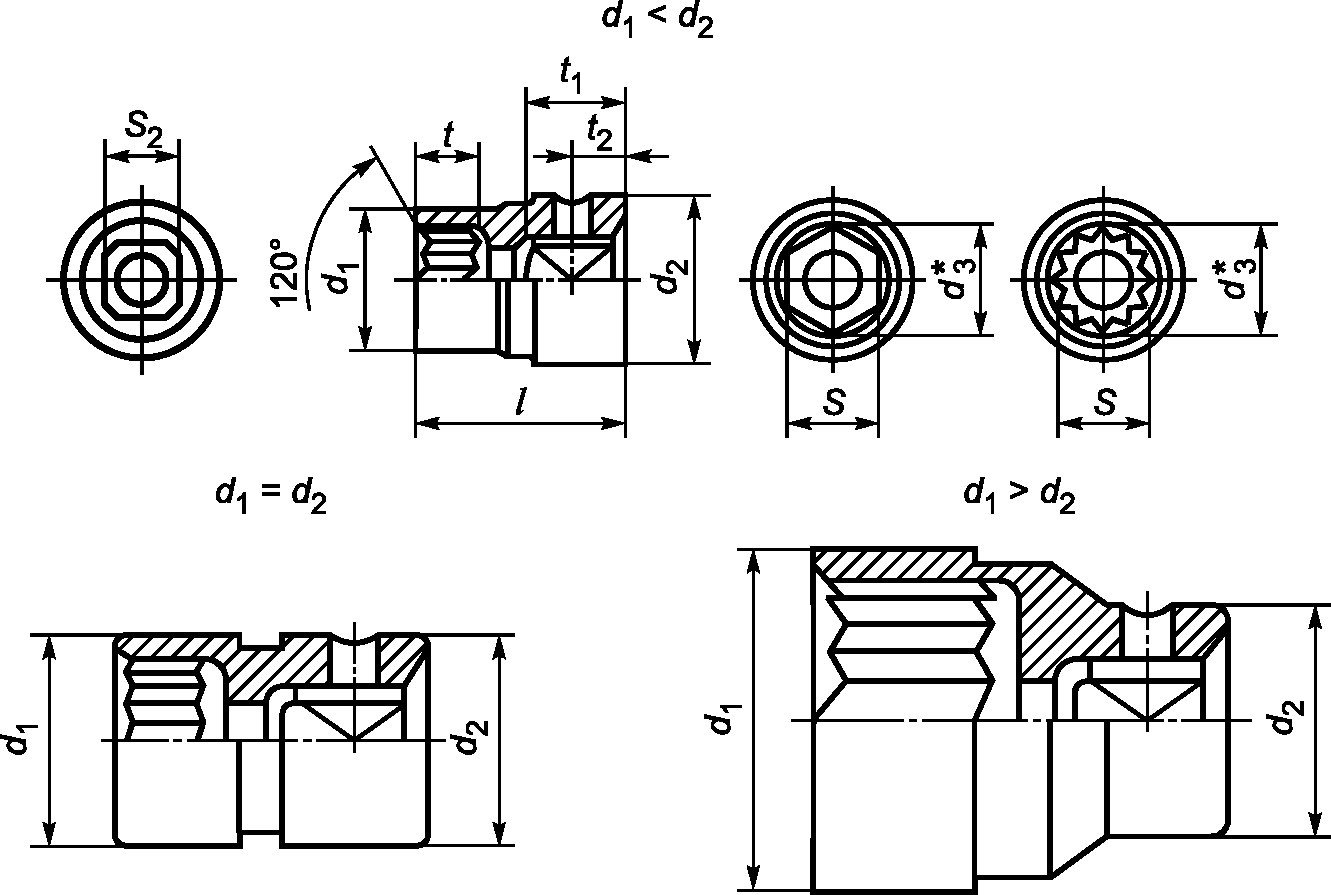

А.2 Размеры сменных головок типа А должны соответствовать указанным на рисунке А.1 и в таблице А.1.
Сменная головка с размером стороны
присоединительного квадрата
S2 = 6,3; 10; 12,5; 20 мм
5 Технические условия

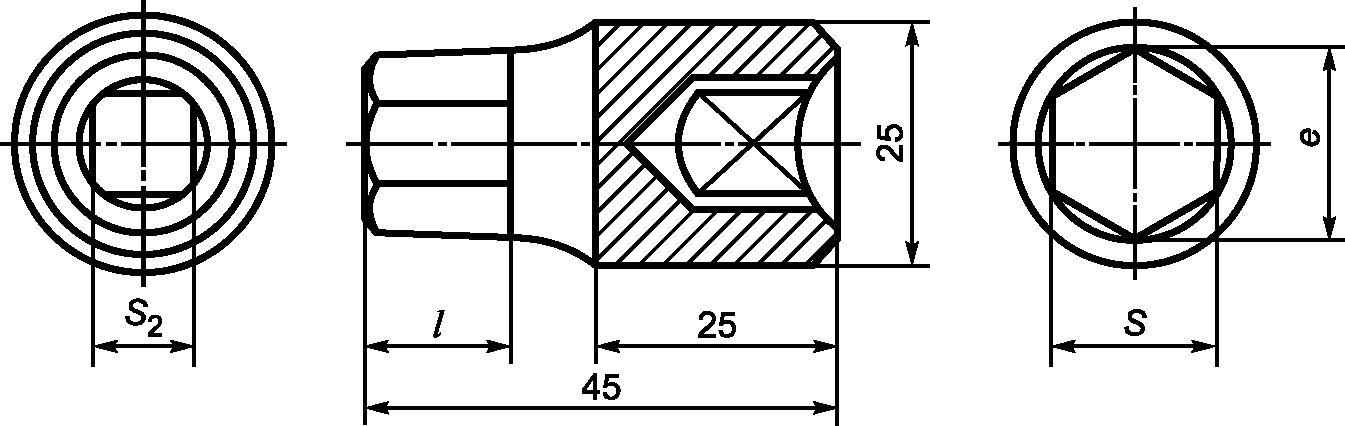

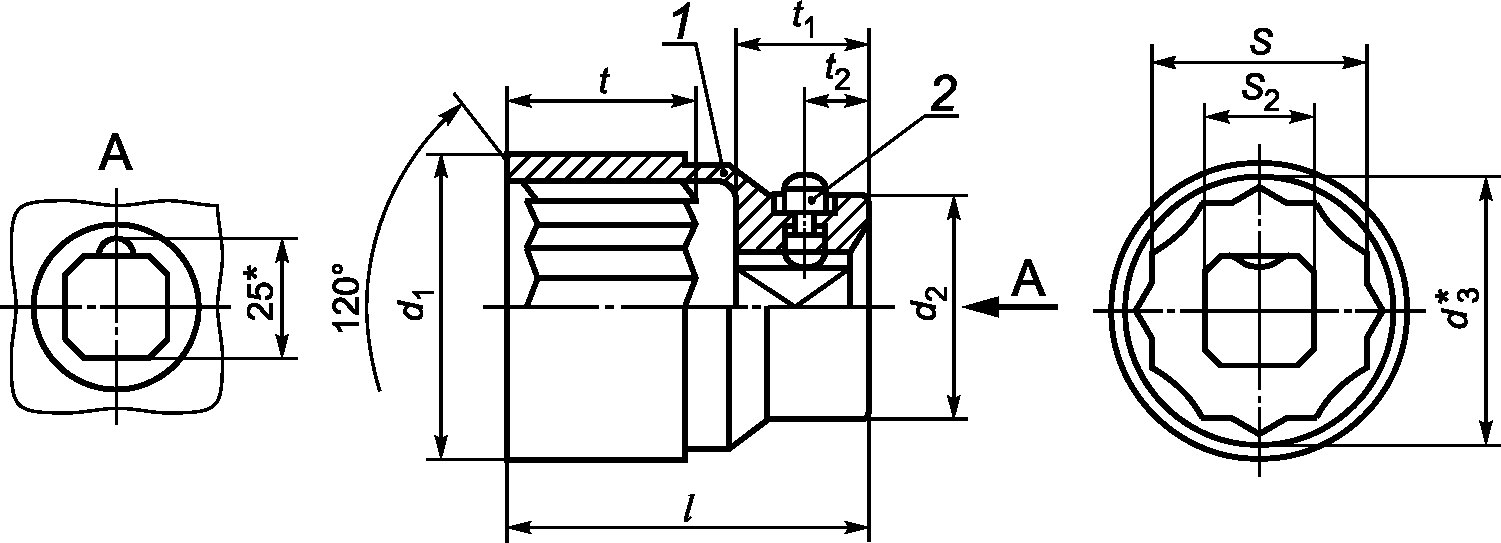

Сменная головка с размером стороны присоединительного
квадрата S2 = 25 мм
5 Технические условия
--------------------------------
<*> Размер для справок.
1 — головка; 2 — толкатель.
Рисунок А.1
Таблица А.1
В миллиметрах
SРазмер стороны присоединительного квадрата S2d1
(пред. откл. \pm \frac{IT15}{2} )		d2,
не более		d3l
(пред. откл. \pm \frac{IT15}{2} )		tt1t2
Ряд 1Ряд 2Не менееНомин.Пред. откл.
3,2-6,36,0123,725384+/- 0,18
4,0-7,05,04
5,0-8,56,2
5,5-9,06,85
-6,09,57,5
7,0-11,08,5
8,0-12,09,66
-9,013,01311,0
10,0-15,01512,08
-11,016,01613,5
12,0-18,01714,5
13,0-20,01915,7
14,0-2017,010
7,0-1011,018,58,523511,55,5
8,0-12,09,66
-9,013,02011,0
10,0-15,012,0258
-11,016,013,5
12,0-17,514,5
13,0-18,515,727
14,0-20,017,010
-15,02418,2
-16,024,019,22912
17,0-20,5
-18,026,521,63214
19,0-23,8
-20,028,016
-2128,0
22-30,026,2
10-12,516,012,08168+/- 0,22
-1116,513,5
12-18,014,5
Продолжение таблицы А.1
SРазмер стороны присоединительного квадрата S2d1
(пред. откл. \pm \frac{IT15}{2} )		d2,
не более		d3l
(пред. откл. \pm \frac{IT15}{2} )		tt1t2
Ряд 1Ряд 2Не менееНомин.Пред. откл.
13-12,519,02415,73410168+/- 0,22
14-20,517,0
-1522,018,2
-1623,02619,23612
17-24,020,5
-1826,021,63814
19-22,8
-2028,02823,8
-2130,025,24016
22-26,2
-2332,03027,44218
24-28,6
-2534,029,84520
-2635,031,0
27-36,032,2
-2837,033,4
30-40,035,64822
32-43,038,55024
22-2032,03426,2162410+/- 0,27
-2334,03627,45218
24-35,528,6
-2538,029,85520
-2631,0
27-39,532,2
-2833,45822
30-43,035,65822
32-45,538,56024
36-50,543,06527
41-57,03849,27030
46-63,04055,07232
50-68,059,87534
55-74,065,58038
32-2546,04838,575242915
Окончание таблицы А.1
SРазмер стороны присоединительного квадрата S2d1
(пред. откл. \pm \frac{IT15}{2} )		d2,
не более		d3l
(пред. откл. \pm \frac{IT15}{2} )		tt1t2
Ряд 1Ряд 2Не менееНомин.Пред. откл.
36-2553,04843,075272915+/- 0,27
41-57,049,230
46-66,055,032
50-71,05059,88034
55-77,065,58538
60-83,05271,542
65-86,077,59045
70-92,083,0
75-98,089,09550
-80104,095,0
Пример условного обозначения сменной головки типа А с размером стороны присоединительного квадрата S2 = 12,5 мм, размером шестигранника S = 10 мм, шероховатостью поверхности исполнения 1, покрытием Х9:
Сменная головка А-12,5-10-1-Х9 ГОСТ Р 57977-2017
А.3 Размеры сменных головок типа Б должны соответствовать указанным на рисунке А.2 и в таблице А.2.
5 Технические условия
Рисунок А.2
Таблица А.2
В миллиметрах
SS2le
Номин.Пред. откл.Не менее
5h106,365,60
12,5
66,36,73
12,5
86,398,98
12,5
1011,24
(12)h111213,44
Окончание таблицы А.2
SS2le
Номин.Пред. откл.Не менее
(14)h1112,51615,70
(17)19,09
Примечание — Размеры, указанные в скобках, применять не рекомендуется.
Пример условного обозначения сменной головки типа Б с размером стороны присоединительного квадрата S2 = 12,5 мм, размером шестигранника S = 10 мм, шероховатостью поверхности исполнения 1, покрытием Х9:
Сменная головка Б-12,5-10-1-Х9 ГОСТ Р 57977-2017

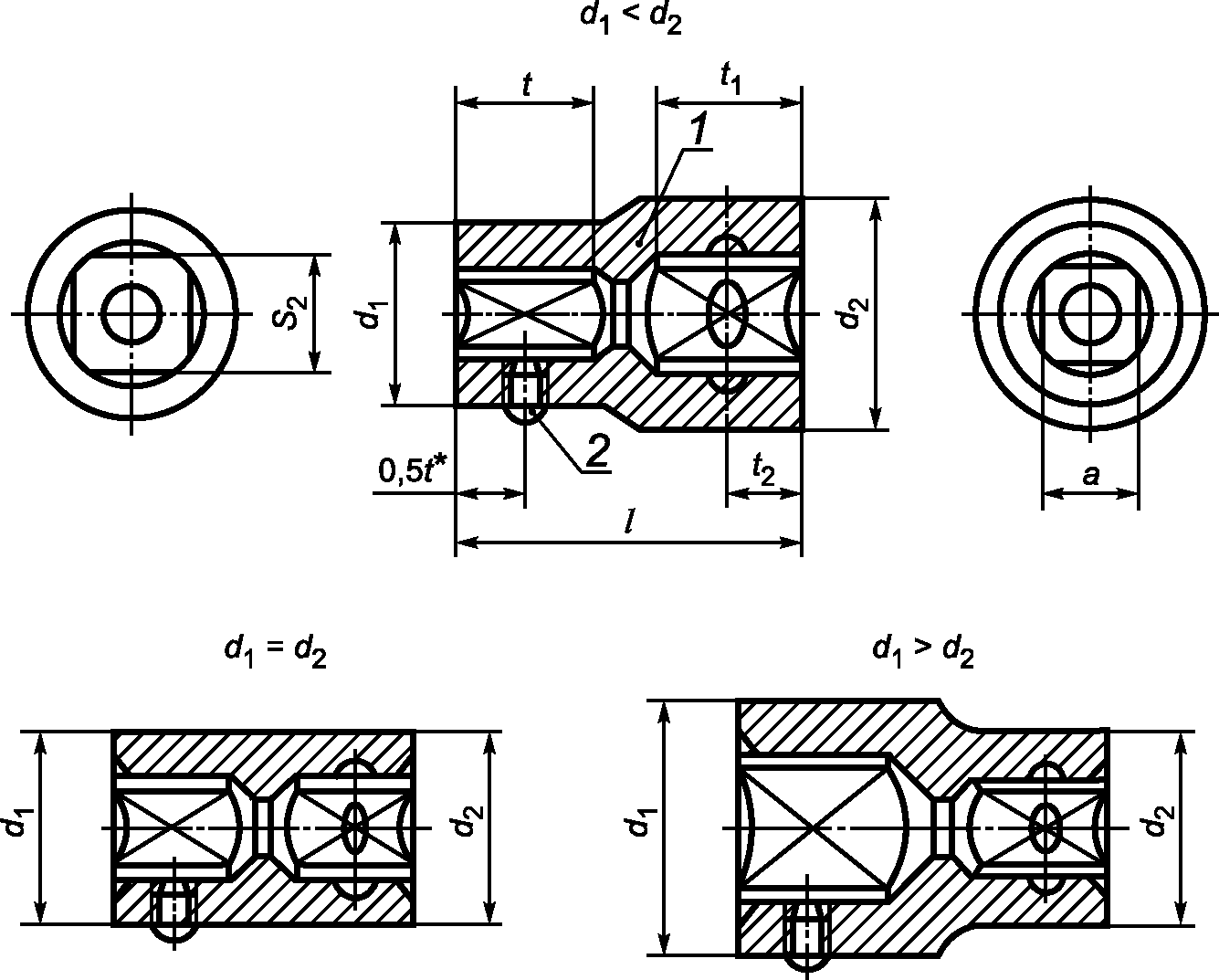

А.4 Размеры сменных головок типа В указаны на рисунке А.3 и в таблице А.3.
5 Технические условия
--------------------------------
<*> Размер для справок.
Рисунок А.3
Таблица А.3
В миллиметрах
Размер стороны присоединительного квадрата S2a
(пред. откл. D11)		d1
(пред. откл. \pm \frac{IT15}{2} )		d2,
не более		l
(пред. откл. \pm \frac{IT15}{2} )		tt1t2Винт
по ГОСТ 1477 (кол. 1)
Не менееНомин.Пред. откл.
6,33,157,51225684+/- 0,18В.М3-6g·4.14Н.05
3,558,0
4,08,5
4,59,0
Окончание таблицы А.3
Размер стороны присоединительного квадрата S2a
(пред. откл. D11)		d1
(пред. откл. \pm \frac{IT15}{2} )		d2,
не более		l
(пред. откл. \pm \frac{IT15}{2} )		tt1t2Винт
по ГОСТ 1477 (кол. 1)
Не менееНомин.Пред. откл.
6,35,09,51225884+/- 0,18В.М4-6g·4.14Н.05
5,612,0
6,313,510
7,114,5
8,015,5В.М5-6g·5.14Н.05
9,016,512
10,018,5В.М6-6g·6.14Н.05
108,015,520281011,55,5В.М5-6g·6.14Н.05
9,016,513В.М6-6g·6.14Н.05
10,018,5
11,220,032
12,522,516В.М8-6g·6.14Н.05
14,025,03418
16,027,0
12,510,018,0263513168,0+/- 0,22В.М6-6g·6.14Н.05
11,220,0
12,522,016В.М8-6g·6.14Н.05
14,025,0284018
16,027,0
18,031,0304522В.М10-6g·10.14Н.05
20,034,0
2022,438,03860262410,2+/- 0,27
2525,043,04365282915,0
Пример условного обозначения сменной головки типа В с размером стороны присоединительного квадрата S2 = 12,5 мм, размером a = 16 мм, шероховатостью поверхности исполнения 1, покрытием Х9:
Сменная головка В-12,5-16-1-Х9 ГОСТ Р 57977-2017
А.5 Сменные головки типа А со сдвоенным шестигранником следует изготовлять по заказу потребителя с размером стороны присоединительного квадрата не менее 12,5 мм.
А.6 Элементы для фиксации головок — по документации, утвержденной в установленном порядке.
Сменные головки с размером стороны присоединительного квадрата 6,3 и 10 мм допускается изготовлять без конструктивных элементов для фиксации.
А.7 Поле допуска резьбы резьбовых отверстий — 7Н по ГОСТ 16093.
А.8 Технические условия — по ГОСТ 25605.

Приложение ДА (справочное)

ИНФОРМАЦИЯ О ПРИЧИНАХ ВКЛЮЧЕНИЯ В СТАНДАРТ ДОПОЛНИТЕЛЬНЫХ ПОЛОЖЕНИЙ ПО СРАВНЕНИЮ С ПРИМЕНЕННЫМИ МЕЖДУНАРОДНЫМИ СТАНДАРТАМИ

Таблица ДА.1

Разделы, пункты настоящего стандарта, включающие дополнительные положенияОбъяснение причин включения дополнительных положений
РазделПункт
44.1; 4.2Пример условного обозначения необходим для заказа сменных головок
44.4 - 4.7Требования, необходимые для изготовления сменных головок
Приложение А-Типы сменных головок, применяемых в промышленности

Приложение ДБ (справочное)

СОПОСТАВЛЕНИЕ СТРУКТУРЫ НАСТОЯЩЕГО СТАНДАРТА СО СТРУКТУРОЙ ПРИМЕНЕННЫХ В НЕМ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

Таблица ДБ.1

Структура настоящего стандартаСтруктура международного стандарта ISO 2725-1:2015Структура международного стандарта ISO 2725-2:2015
РазделПунктРазделРаздел
1-11
2-22
3---
44.13; 43; 4
4.2
4.3
4.4--
4.5
4.6
4.7
5-5; 6; 75; 6; 7
6
-
--Приложение АА.1 - А.8
--Приложение ДА-
-Приложение ДБ-
-Приложение ДВ-
-

Приложение ДВ (справочное)

СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖГОСУДАРСТВЕННОГО И НАЦИОНАЛЬНОГО СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ, ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННЫХ МЕЖДУНАРОДНЫХ СТАНДАРТАХ

Таблица ДВ.1

Обозначение ссылочного межгосударственного стандартаСтепень соответствияОбозначение и наименование ссылочного международного стандарта
ГОСТ ISO 4032-2014IDTISO 4032-2012 «Гайки шестигранные нормальные (тип 1). Классы точности A и B»
ГОСТ Р ИСО 4014-2013IDTISO 4014-2011 «Болты с шестигранной головкой. Классы точности A и B»
Примечание — В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:
- IDT — идентичные стандарты.
