Изменение № 2 ГОСТ 25604-83 «Сменные головки. Типы и основные размеры»

(утв. Постановлением Госстандарта СССР от 28.12.1991 № 2292)

от 28 декабря 1991 г. № 2292

ИЗМЕНЕНИЕ № 2 ГОСТ 25604-83 «СМЕННЫЕ ГОЛОВКИ. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ»

Группа Г24

1 января 1993 года

На обложке и первой странице под обозначением стандарта исключить обозначение: (СТ СЭВ 601-84).

Пункт 1 дополнить абзацем: «Требования пп. 1 — 5, 7, 9 и 13 настоящего стандарта являются обязательными, другие требования — рекомендуемыми».

Стандарт дополнить пунктом — 13: «13. Размеры сменных головок с внутренним шестигранным зевом к ручным торцовым ключам по настоящему стандарту (ИСО 2725-87) указаны в Приложении 4».

Стандарт дополнить Приложениями — 4, 5:

Обязательное

(ИСО 2725-87)

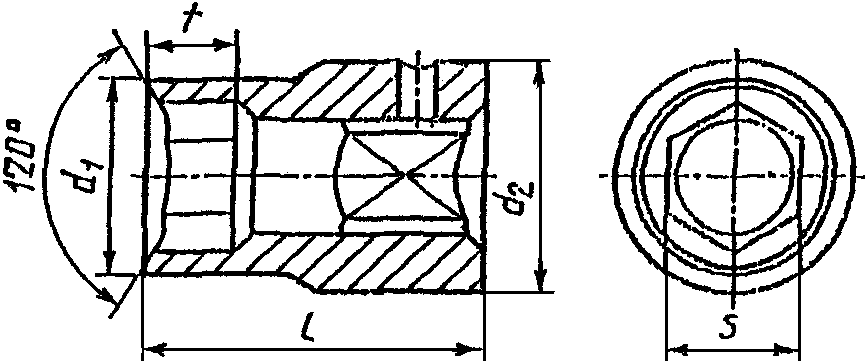

d_{1}<d_{2}

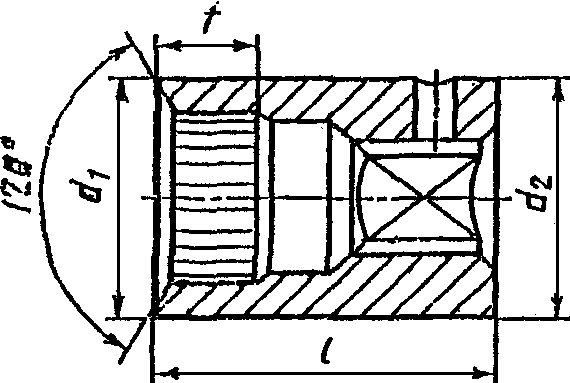

d_{1} \approx d_{2}

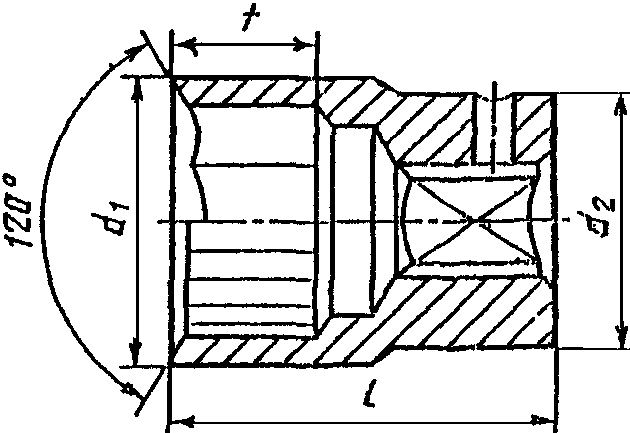

d_{1}>d_{2}

мм

Размеры зевов		Присоединительные квадраты
		6,3				10				12,5				20				25
		d 1	d 2	l		d 1	d 2	l		d 1	d 2	l		d 1	d 2	l		d 1	d 2	l
S	t, не менее	не более		нормальные, не более	удлиненные, не менее	не более		нормальные, не более	удлиненные, не менее	не более		нормальные, не более	удлиненные, не менее	не более		нормальные, не более	удлиненные, не менее	не более		нормальные, не более
3,2	1,6	5,9	12	25	46
4	2	6,9
5	2,5	8,2
5,5	3	8,8
6	3,5	9,4
7	4	11,0				11,0	20	32	45
8	5	12,2				12,2
9	6	13,5	14			13,5
10	6	14,7	15			14,7				15,5	24	40	75
11	7	16,0	16			16,0				16,7
12	8	17,2	17			17,2				18,0
13		18,5	19			18,5				19,2
14	10	19,7	20			19,7	24			20,5
15						21,0				21,7
16						22,2		35	60	23,0	25
17						23,5				24,2
18	12					24,7				25,5	27	42
19						26,0				26,7
21	14					28,5		38		29,2	30	44		32,1	40	55	85
22						29,7				30,5				33,3
24	16									33,0	31	46		35,8
27	18									36,7	34	48		39,6		60
30	20									40,5	38	50		43,3	43
32	22									43,0	41			45,8
34	24													48,3	45	65
36														50,8
41	27													57,1	48	70
46	30													63,3	50	75	100	66,4	55	80
50	33													68,3		80		71,4		85
55	36													74,6	57	85		77,6	57	90
60	39																	83,9	61	95

СООТВЕТСТВИЕ НАСТОЯЩЕГО СТАНДАРТА СТАНДАРТУ ИСО 2725-87

Размеры сменных головок, установленные в Приложении 4 настоящего стандарта, соответствуют размерам сменных головок для ручного инструмента, приведенных в ИСО 2725-87.

В настоящем стандарте дополнительно по отношению к стандарту ИСО регламентированы размеры сменных головок для ручного инструмента с наружным шестигранным и внутренним четырехгранным зевом, а также конструктивные исполнения сменных головок».

---
