ГОСТ 25458-82. Опоры деревянные дорожных знаков. Технические условия

Государственный комитет СССР по делам строительства · № ГОСТ 25458-82Действующий акт

(введен в действие Постановлением Госстроя СССР от 14.09.1982 № 214)

Введен в действие
Постановлением Госстроя СССР

от 14 сентября 1982 г. № 214

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОПОРЫ ДЕРЕВЯННЫЕ ДОРОЖНЫХ ЗНАКОВ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Wooden (timber) posts for road signs. Specifications

ГОСТ 25458-82

Группа К23

Постановлением Государственного комитета СССР по делам строительства от 14 сентября 1982 г. № 214 срок введения установлен с 01.01.1984.

Переиздание. Сентябрь 1993 г.

Настоящий стандарт распространяется на деревянные опоры, предназначаемые для установки дорожных знаков по ГОСТ 10807-78.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1 Опоры для установки дорожных знаков подразделяют на два типа:

1 — со сплошным поперечным сечением;

2 — с ослабленным поперечным сечением (безопасные).

1.2. Опоры типа 1 изготавливают длиной 3500, 4000, 4500, 5000 и 5500 мм, типа 2 — длиной 5500, 6000, 6500, 7000, 7500, 8000 и 8500 мм.

1.3. Параметры опоры в зависимости от типоразмера числа знаков, устанавливаемых на опоре, и изгибающего момента в расчетном сечении следует выбирать согласно рекомендуемому Приложению.

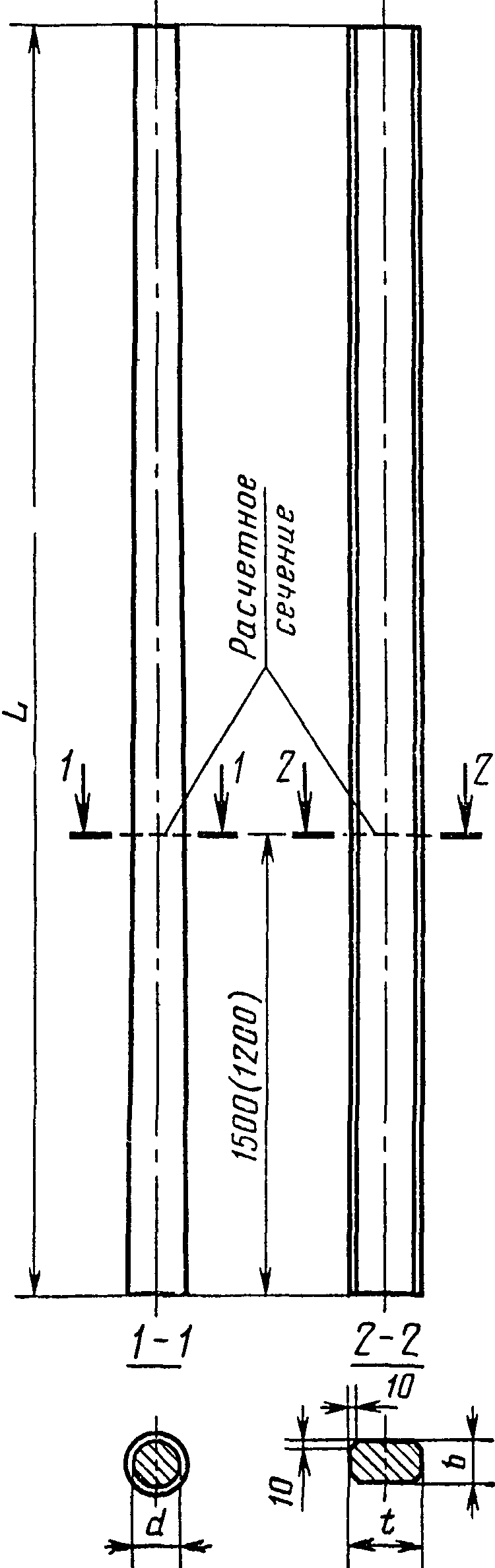

1.4. Форма и основные размеры опор должны соответствовать указанным на чертеже и в таблице.

Опора типа 1

1. Типы, основные параметры и размеры

Опора типа 2

1. Типы, основные параметры и размеры

Марка опоры	Основные размеры опоры, м				Диаметр отверстия ослабленного поперечного сечения d , мм 0	Изгибающий момент в расчетном поперечном сечении M, Н x м (кгс x м)	Справочная масса, кг, опоры с поперечным сечением
	L	b	t	d			Справочная масса, кг, опоры с поперечным сечением
	L	b	t	d			круглым	прямоугольным
10Д35-8	3500	70	75	90	-	800 (81,6)	13,4	11,0
10Д40-8	4000	70	75	90		800 (81,6)	15,3	12,6
10Д40-11		55	95	95		1100 (112,2)	16,9	12,5
10Д40-18		95	95	110		1800 (183,5)	22,8	21,7
10Д40-24		70	125	125		2400 (244,7)	29,4	21,0
10Д45-8	4500	70	75	90		800 (81,6)	17,2	14,2
10Д45-11		55	95	105		1100 (112,2)	23,4	14,1
10Д45-14		70		110		1400 (142,7)	25,6	18,0
10Д45-18		95		120		1800 (183,5)	30,5	24,4
10Д45-24		70	125	125		2400 (244,7)	33,1	23,6
10Д45-32		95		135		3200 (326,3)	38,6	32,1
10Д45-42		125		150		4200 (428,3)	47,7	41,9
10Д50-18	5000	95	95	120		1800 (183,5)	33,9	27,1
10Д50-24		70	125	125		2400 (244,7)	36,8	25,3
10Д50-32		95		135		3200 (326,3)	42,9	35,6
10Д50-42		125		150		4200 (428,3)	53,0	46,9
10Д50-57		125	145	165		5700 (581,2)	64,1	54,4
10Д55-18	5500	95	95	120		1800 (183,5)	37,3	29,8
10Д55-24		70	125	125		2400 (244,7)	40,5	28,9
10Д55-43		95	145	150		4300 (438,5)	58,3	45,5
10Д55-57		125	145	165		5700 (581,2)	70,5	59,8
10Д55-78		95	195	180		7800 (795,4)	83,9	61,1
20Д55-66		145	145	165	40	6600 (673,0)	70,5	69,4
20Д60-78	6000	95	195	190	50	7800 (795,4)	101,9	66,6
20Д60-83		125	175	190		8300 (846,4)	101,9	78,8
20Д60-96		145		195		9600 (978,9)	107,5	91,3
20Д60-116		175		210	65	11600 (1182,9)	124,6	110,2
20Д65-96	6500	145		195	50	9600 (978,9)	116,4	99,0
20Д65-116		175		210	65	11600 (1182,9)	135,0	119,4
20Д65-119		145	195	215		11900 (1213,5)	141,5	110,3
20Д70-160	7000	195	195	230		16000 (1641,7)	174,4	159,6
20Д70-175	7000	175	215	240	75	17500 (1784,5)	189,9	157,9
20Д75-150	7500	195	195	230	65	15000 (1529,0)	186,9	171,0
20Д75-215	7500	215	215	260	75	21500 (2192,5)	238,8	208,0
20Д80-250	8000	195	245	270	90	25000 (2549,3)	274,7	229,3
20Д85-280	8500	215	245	280	90	28000 (2855,2)	313,9	268,6

Примечание. Справочная масса опоры приведена для древесины со средней плотностью 600 кг/м3.

1.5 Марка опоры состоит из буквенно-цифровых групп, разделенных тире.

Первая группа содержит:

цифровое обозначение типа опоры (см. п. 1.1);

буквенное обозначение наименования опоры — ОД;

длину опоры в дециметрах.

Во второй группе указана величина изгибающего момента в гекто-ньютон-метрах в расчетном сечении.

В марке опор, изготовленных из круглых лесоматериалов или пиломатериалов прямоугольного поперечного сечения, приводят обозначение формы поперечного сечения — соответственно буквы К или П.

Пример условного обозначения опоры типа 1, длиной 4000 мм, рассчитанной на действие изгибающего момента 1800 Н x м, изготовленной из пиломатериала прямоугольного поперечного сечения:

1ОД40-18П

То же, типа 2, с ослабленным поперечным сечением (безопасная), длиной 5500 мм, рассчитанной на действие изгибающего момента 6600 Н x м, изготовленной из круглого лесоматериала:

2ОД55-66К

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Опоры должны изготавливаться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

2.2. Для изготовления опор следует применять лесоматериалы круглые хвойных пород по ГОСТ 9463-88 или пиломатериалы хвойных пород по ГОСТ 8486-86 2-го и 3-го сортов.

Допускается изготавливать опоры из древесины других пород — в пределах районов их произрастания — при условии, что ее стойкость против загнивания, твердость и прочность на изгиб не ниже соответствующих показателей для хвойных пород.

2.3. Поверхность круглых лесоматериалов должна быть очищена от коры и сучьев и ровно обтесана.

Грани опор, изготовленных из пиломатериалов, должны быть оструганы.

2.4 Точность изготовления опор

2.4.1. Отклонения размеров опор от номинальных, указанных на чертеже, с учетом припусков на обработку по ГОСТ 7307-75 не должны превышать, мм:

по длине опоры ...................................... +/- 20;

по размерам расчетного поперечного сечения .......... +/- 2.

2.4.2. Непрямолинейность опор не должна превышать величин, установленных ГОСТ 8486-86 и ГОСТ 9463-88.

2.5. Защиту опор от биологического разрушения следует выполнять по ГОСТ 20022.9-76.

Часть опоры, закапываемую в грунт, следует дополнительно покрывать горячим битумом по ГОСТ 22245-90 на длину 1,7 м от нижнего торца опоры, кроме опор длиной 3,5 м, для которых этот размер должен быть равен 1,4 м.

2.6. Верхнюю (надземную) часть опор следует покрывать стойкими к воздействию климатических факторов лакокрасочными материалами белого цвета. Качество исполнения должно отвечать требованиям ГОСТ 24404-88 для класса покрытия V.

3. ПРАВИЛА ПРИЕМКИ

3.1 Приемку готовых опор следует производить партиями.

В состав партии входят опоры одной марки, изготовленные в течение одной смены и сопровождающиеся документом установленной формы об их качестве, в котором указывают: номер и дату выдачи документа, наименование и адрес предприятия-изготовителя, номер партии и дату ее изготовления, марку опоры, число опор в партии, обозначение настоящего стандарта.

При наличии дополнительных требований, оговоренных в заказах на изготовление опор, в документе приводят данные по этим требованиям.

3.2. Приемка партии заключается в проверке соответствия требованиям настоящего стандарта размеров и внешнего вида не менее чем трех опор данной партии.

Если в результате проверки будет установлено несоответствие опоры требованию настоящего стандарта хотя бы по одному показателю, то проводят повторную проверку удвоенного числа опор.

Если при повторной проверке хотя бы одна опора не будет соответствовать требованиям настоящего стандарта, то данная партия подлежит приемке поштучно.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Измерение длины опор следует выполнять металлической мерной лентой, соответствующей требованиям ГОСТ 7502-89; измерение ширины граней опор прямоугольного сечения — металлической линейкой, соответствующей требованиям ГОСТ 427-75; измерение диаметра опор круглого поперечного сечения — штангенциркулем, соответствующим требованиям ГОСТ 166-89.

4.2. Прямолинейность профиля опор следует определять посредством поверочной плиты и металлической линейки, предусмотренной в п. 4.1.

4.3. Глубину проникновения антисептиков в древесину определяют по ГОСТ 20022.9-76.

4.4 Внешний вид опор проверяют визуально.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

5.1. Каждая опора должна иметь маркировку, содержащую марку опоры, номер партии и дату ее изготовления.

5.2. Опоры следует хранить на складе готовой продукции в контейнерах, штабелях или пакетах рассортированными по маркам.

Высота штабеля или пакета должна быть не более 2 м.

5.3. Нижний ряд опор в штабеле или пакете следует укладывать на плотное выравненное основание по деревянным прокладкам.

5.4. Поставка опор потребителю должна осуществляться в контейнерах или пакетах любым видом транспорта.

5.5. Погрузку, транспортирование и разгрузку опор следует производить, соблюдая правила техники безопасности и принимая меры, исключающие возможность их повреждения.

Разгрузка опор сбрасыванием не допускается.

5.6. Погрузку, крепление и транспортирование опор на открытом подвижном составе (полувагоны или платформы) следует осуществлять в соответствии с требованиями Правил перевозок грузов и Технических условий погрузки и крепления грузов, утвержденных Министерством путей сообщения.

При транспортировании опор пакетами должны соблюдаться требования ГОСТ 26663-85.

Транспортная маркировка — по ГОСТ 14192-77.

Приложение
Рекомендуемое

УКАЗАНИЯ ПО ВЫБОРУ ПАРАМЕТРОВ ОПОРЫ ДОРОЖНЫХ ЗНАКОВ

1. Необходимая длина опоры L, м, при различных схемах установки дорожных знаков, приведенных на чертеже, должна удовлетворять условию

L = h_{1} + h_{2} + h_{3} + d ,

где h_{1} — высота части опоры, закрытой знаком (знаками). При этом верхний край знака должен возвышаться над верхом опоры не более чем на 0,15 м; расстояние между краями смежных знаков, размещаемых по вертикали, принимают равным 0,05 м;

h_{2} — высота части опоры от низа дорожного знака до верха кромки проезжей части автомобильной дороги, принимаемая не менее 1,5 — 2,0 м;

h_{3} — разница высот между поверхностью кромки проезжей части и местом установки опоры, принимаемая равной 0,2 м — для одностоечных опор, 0,3 м — для двухстоечных и 0,35 м — для трехстоечных;

d — заглубление опоры в грунт, равное 1,5 м (кроме опор длиной 3,5 м, для которых d = 1,2 м).

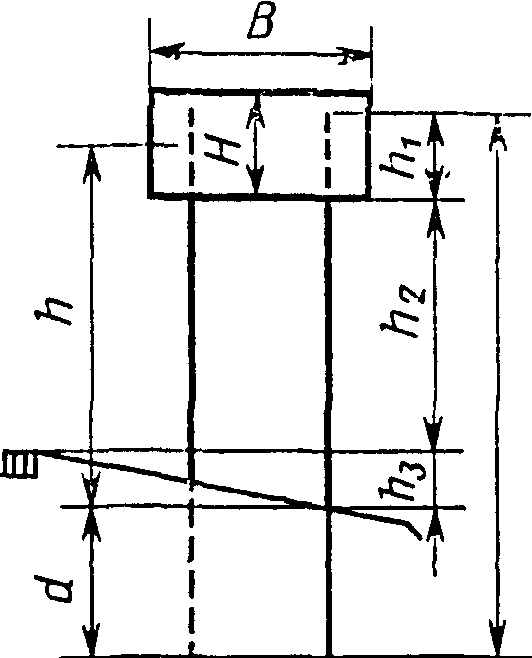

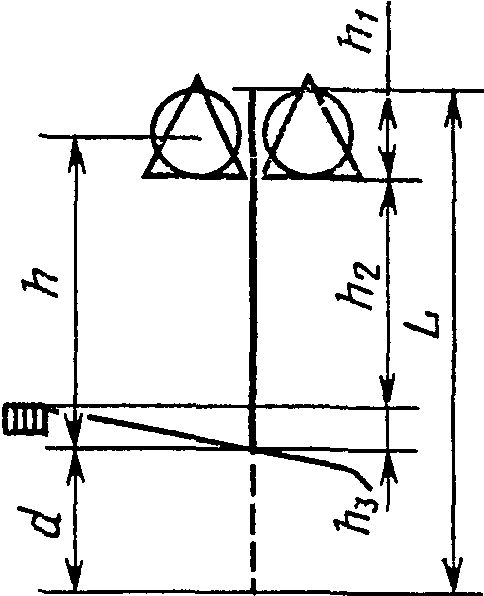

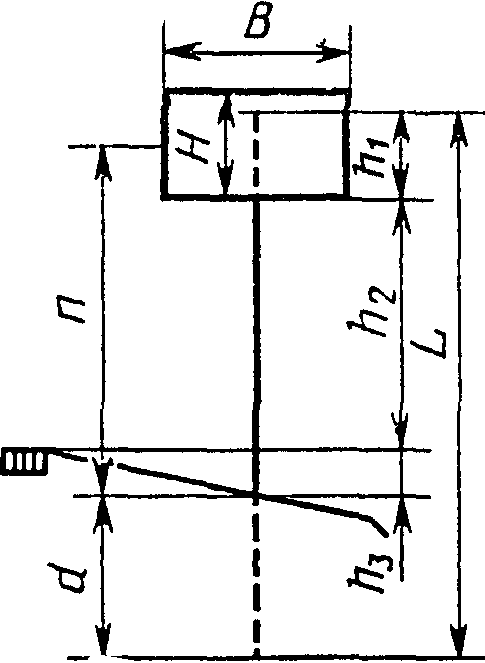

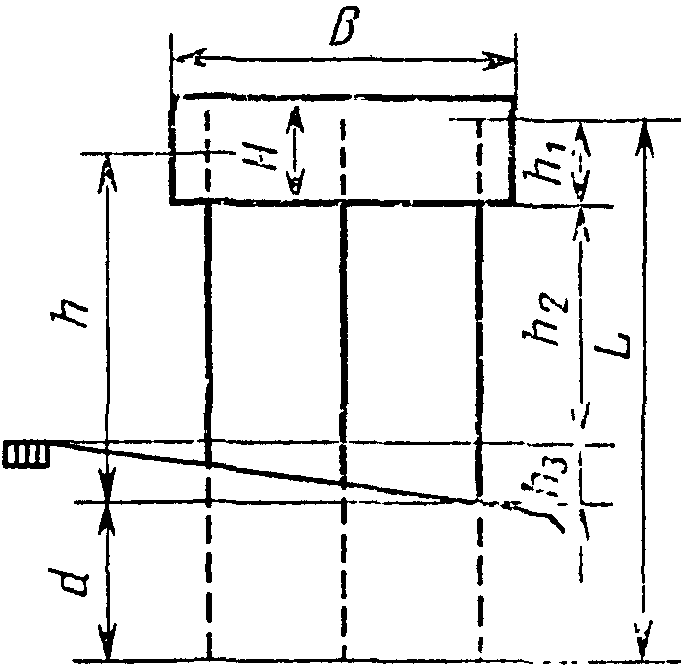

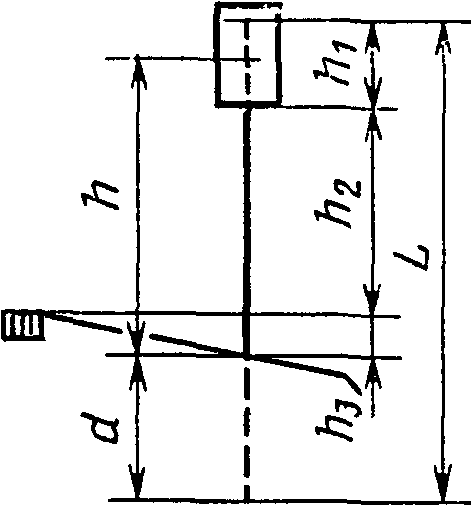

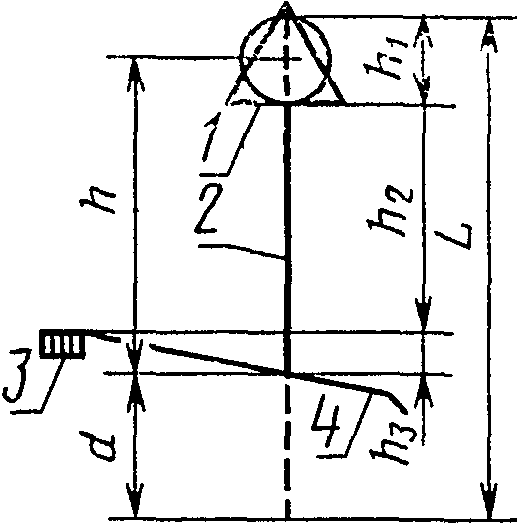

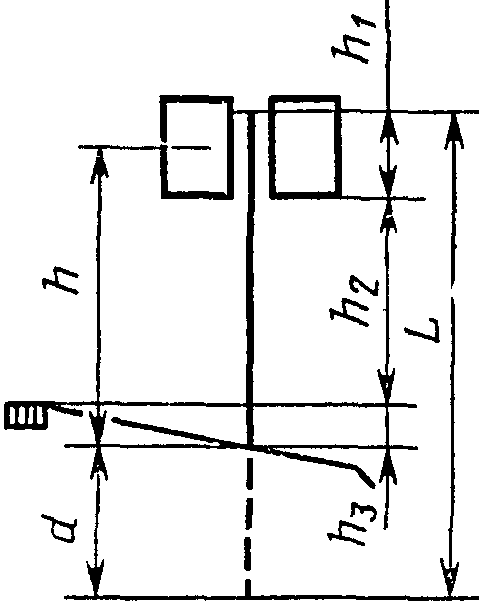

Расчетные схемы опор для установки дорожных знаков

Схема 1
