Утвержден и введен в действие
Постановлением Госстандарта СССР

от 30 августа 1978 г. № 2401

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЗНАКИ ДОРОЖНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Road signs. General specifications

ГОСТ 10807-78

Группа Д28

Дата введения
1 января 1980 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством внутренних дел СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.08.1978 № 2401.

Изменение № 5 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол № 12 от 21 ноября 1997 г.).

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Армения	Армгосстандарт
Республика Белоруссия	Госстандарт Белоруссии
Грузия	Грузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Российская Федерация	Госстандарт России
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт

Изменение № 6 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол № 17 от 22.06.2000).

Зарегистрировано Техническим секретариатом МГС № 3557.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Беларусь	Госстандарт Республики Беларусь
Грузия	Грузстандарт
Республика Казахстан	Госстандарт Республики Казахстан
Кыргызская Республика	Кыргызстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главгосинспекция «Туркменстандартлары»
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Стандарт соответствует СТ СЭВ 5863-87 в части свето- и цветотехнических параметров и методов контроля дорожных знаков, предназначенных для размещения на международных автомобильных дорогах.

4. Стандарт полностью соответствует Конвенции о дорожных знаках и сигналах (Вена, 1968 г.) и Европейскому соглашению, дополняющему Конвенцию (Женева, 1971 г.).

5. Взамен ГОСТ 10807-71.

6. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9.401-91	4.2.4
ГОСТ 515-77	7.2
ГОСТ 2689-54	2.5
ГОСТ 2930-62	4.3.5
ГОСТ 5959-80	7.2
ГОСТ 7721-89	4.5.1, 6.10
ГОСТ 8273-75	7.2
ГОСТ 10434-82	4.3.5
ГОСТ 12082-82	7.2
ГОСТ 14192-96	7.3
ГОСТ 15150-69	4.1, 7.5
ГОСТ 17557-88	4.3.1
ГОСТ 25347-82	2.5

7. Ограничение срока действия снято по Протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94).

8. Издание (март 2002 г.) с Изменениями № 1, 2, 3, 4, 5, 6, утвержденными в марте 1984 г., апреле 1986 г., апреле 1988 г., апреле 1990 г., июне 1998 г., ноябре 2000 г. (ИУС 7-84, 8-86, 7-88, 7-90, 10-98, 1-2001).

Настоящий стандарт распространяется на дорожные знаки, предназначенные для информирования участников дорожного движения об условиях и режимах движения на дорогах и улицах (далее — дорогах).

Стандарт полностью соответствует требованиям Конвенции о дорожных знаках и сигналах (Вена, 1968 г.) и Европейского соглашения, дополняющего эту Конвенцию (Женева, 1971 г.).

В стандарт включены свето- и цветотехнические параметры и общие требования к методам контроля дорожных знаков, предназначенных для размещения на международных автомобильных дорогах, соответствующих требованиям СТ СЭВ 5863-87.

(Измененная редакция, Изм. № 3).

1. ГРУППЫ, НАИМЕНОВАНИЯ, ИЗОБРАЖЕНИЯ

1.1 Стандарт устанавливает семь групп дорожных знаков (табл. 1 - 7):

1 — предупреждающие;

2 — приоритета;

3 — запрещающие;

4 — предписывающие;

5 — информационно-указательные;

6 — сервиса;

7 — дополнительной информации (таблички).

(Измененная редакция, Изм. № 1, 2, 5, 6).

Таблица 1

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ

Изображение и номер знака	Наименование знака
1.1	Железнодорожный переезд со шлагбаумом

рис. 2

1.2 Железнодорожный переезд без шлагбаума

рис. 3

1.3.1 Однопутная железная дорога

рис. 4

1.3.2 Многопутная железная дорога

рис. 6 рис. 5

1.4.1 1.4.2 рис. 8 рис. 7

1.4.3 1.4.4 Приближение к железнодорожному

переезду рис. 10 рис. 9

1.4.5 1.4.6

рис. 11

1.5 Пересечение с трамвайной линией

рис. 12

1.6 Пересечение равнозначных дорог

рис. 13

1.7 Пересечение с круговым движением

рис. 14

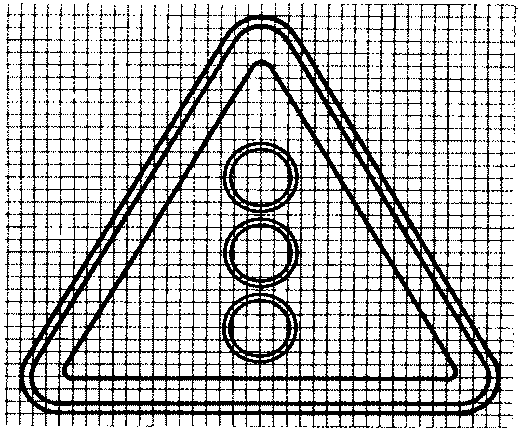

1.8 Светофорное регулирование

рис. 15

1.9 Разводной мост

рис. 16

1.10 Выезд на набережную

рис. 17

1.11.1 Опасный поворот

рис. 18

1.11.2

рис. 19

1.12.1 Опасные повороты

рис. 20

1.12.2

рис. 21

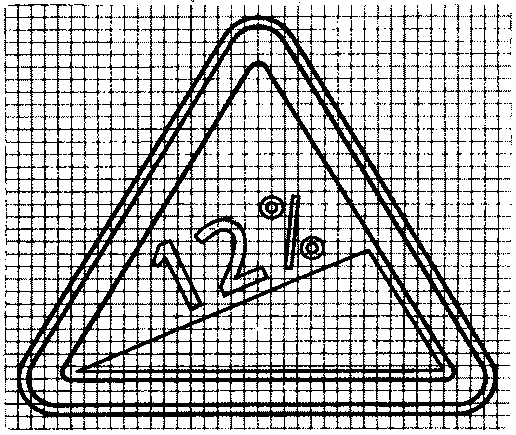

1.13 Крутой спуск

рис. 22

1.14 Крутой подъем

рис. 23

1.15 Скользкая дорога

рис. 24

1.16 Неровная дорога

рис. 25

1.17 Выброс гравия

рис. 26

1.18.1 рис. 27

1.18.2 Сужение дороги

рис. 28

1.18.3

рис. 29

1.19 Двустороннее движение

рис. 30

1.20 Пешеходный переход

рис. 31

1.21 Дети

рис. 32

1.22 Пересечение с велосипедной дорожкой

рис. 33

1.23 Дорожные работы

рис. 34

1.24 Перегон скота

рис. 35

1.25 Дикие животные

рис. 36

1.26 Падение камней

рис. 37

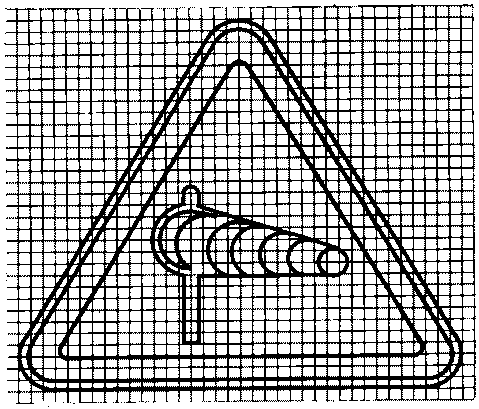

1.27 Боковой ветер

рис. 38

1.28 Низколетящие самолеты

рис. 39

1.29 Тоннель

рис. 40

1.30 Прочие опасности

рис. 41

1.31.1 рис. 42

1.31.2 Направление поворота

рис. 43

1.31.3

Таблица 2

ЗНАКИ ПРИОРИТЕТА

Изображение и номер знака	Наименование знака
2.1	Главная дорога

рис. 45

2.2 Конец главной дороги

рис. 46

2.3.1 Пересечение со второстепенной дорогой

рис. 47

2.3.2 Примыкание второстепенной дороги рис. 48

2.3.3

рис. 49

2.4 Уступите дорогу

рис. 50

2.5 Движение без остановки запрещено

рис. 51

2.6 Преимущество встречного движения

рис. 52

2.7 Преимущество перед встречным движением

Таблица 3

ЗАПРЕЩАЮЩИЕ ЗНАКИ

Изображение и номер знака	Наименование знака
3.1	Въезд запрещен

рис. 54

3.2 Движение запрещено

рис. 55

3.3 Движение механических транспортных

                     средств запрещено

рис. 56

3.4 Движение грузовых автомобилей запрещено

рис. 57

3.5 Движение мотоциклов запрещено

рис. 58

3.6 Движение тракторов запрещено

рис. 59

3.7 Движение с прицепом запрещено

рис. 60

3.8 Движение гужевых повозок запрещено

рис. 61

3.9 Движение на велосипедах запрещено

рис. 62

3.10 Движение пешеходов запрещено

рис. 63

3.11 Ограничение массы

рис. 64

3.12 Ограничение нагрузки на ось

рис. 65

3.13 Ограничение высоты

рис. 66

3.14 Ограничение ширины

рис. 67

3.15 Ограничение длины

рис. 68

3.16 Ограничение минимальной дистанции

рис. 69

3.17.1 Таможня

рис. 70

3.17.2 Опасность

рис. 71

3.18.1 Поворот направо запрещен

рис. 72

3.18.2 Поворот налево запрещен

рис. 73

3.19 Разворот запрещен

рис. 74

3.20 Обгон запрещен

рис. 75

3.21 Конец зоны запрещения обгона

рис. 76

3.22 Обгон грузовым автомобилям запрещен

рис. 77

3.23 Конец зоны запрещения обгона грузовым автомобилям

рис. 78

3.24 Ограничение максимальной скорости

рис. 79

3.25 Конец зоны ограничения максимальной

                     скорости

рис. 80

3.26 Подача звукового сигнала запрещена

рис. 81

3.27 Остановка запрещена

рис. 82

3.28 Стоянка запрещена

рис. 83

3.29 Стоянка запрещена по нечетным числам месяца

рис. 84

3.30 Стоянка запрещена по четным числам месяца

рис. 85

3.31 Конец зоны всех ограничений

рис. 86

3.32 Движение транспортных средств с опасным грузом запрещено

рис. 87

3.33 Движение транспортных средств с

                     взрывчатыми и легковоспламеняющимися
                     грузами запрещено

Таблица 4

ПРЕДПИСЫВАЮЩИЕ ЗНАКИ

Изображение и номер знака	Наименование знака
4.1.1	Движение прямо

рис. 89

4.1.2 Движение направо

рис. 90

4.1.3 Движение налево

рис. 91

4.1.4 Движение прямо или направо

рис. 92

4.1.5 Движение прямо или налево

рис. 93

4.1.6 Движение направо или налево

рис. 94

4.2.1 Объезд препятствия справа

рис. 95

4.2.2 Объезд препятствия слева

рис. 96

4.2.3 Объезд препятствия справа или слева

рис. 97

4.3 Круговое движение

рис. 98

4.4 Движение легковых автомобилей

рис. 99

4.5 Велосипедная дорожка

рис. 100

4.6 Пешеходная дорожка

рис. 101

4.7 Ограничение минимальной скорости

рис. 102

4.8 Конец зоны ограничения минимальной скорости

рис. 103

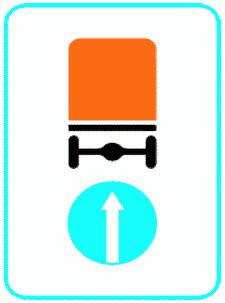

4.9.1 рис. 104

4.9.2 Направление движения транспортных средств

                   с опасными грузами

рис. 105

4.9.3

Таблица 5

ИНФОРМАЦИОННО-УКАЗАТЕЛЬНЫЕ ЗНАКИ

Изображение и номер знака	Наименование знака
5.1	Автомагистраль

рис. 107

5.2 Конец автомагистрали

рис. 108

5.3 Дорога для автомобилей

рис. 109

5.4 Конец дороги для автомобилей

рис. 110

5.5 Дорога с односторонним движением

рис. 111

5.6 Конец дороги с односторонним движением

рис. 112

5.7.1 Выезд на дорогу с односторонним ───────────────────────────── движением рис. 113

5.7.2

рис. 114

5.8.1 Направления движения по полосам

рис. 115

рис. 116

Направления движения по полосе рис. 117

рис. 118

5.8.2

рис. 119

Начало полосы рис. 120

5.8.3

рис. 121

5.8.4

рис. 122

5.8.5 ───────────────────────────── Конец полосы рис. 123

5.8.6

рис. 124

рис. 125

5.8.7 Направление движения по полосам

рис. 126

5.8.8

рис. 127

5.9 Полоса для маршрутных транспортных

средств

рис. 128

5.10.1 Дорога с полосой для маршрутных

транспортных средств

рис. 129

5.10.2 Выезд на дорогу с полосой ───────────────────────────── для маршрутных транспортных средств рис. 130

5.10.3

рис. 131

5.10.4 Конец дороги с полосой

для маршрутных транспортных средств

рис. 132

5.11.1 Место для разворота

рис. 133

5.11.2 Зона для разворота

рис. 134

5.12 Место остановки автобуса и (или)

троллейбуса

рис. 135

5.13 Место остановки трамвая

рис. 136

5.14 Место стоянки легковых такси

рис. 137

5.15 Место стоянки

рис. 138

5.16.1 ───────────────────────────── Пешеходный переход рис. 139

5.16.2

рис. 140

5.17.1 ───────────────────────────── Подземный пешеходный переход рис. 141

5.17.2

рис. 142

5.17.3 ───────────────────────────── Надземный пешеходный переход рис. 143

5.17.4

рис. 144

5.18 Рекомендуемая скорость

рис. 145

5.19.1

рис. 146

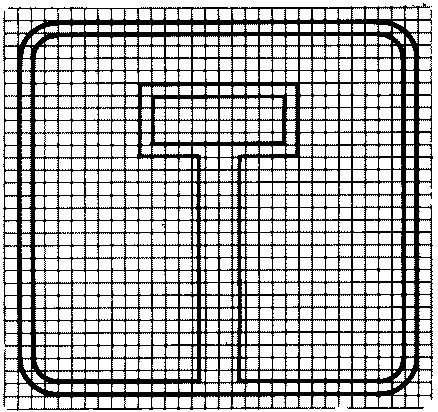

5.19.2 Тупик

рис. 147

5.19.3

рис. 148

рис. 149 Предварительный указатель направлений

рис. 150

5.20.1 <*>

рис. 151

Предварительный указатель направлений рис. 152

5.20.2 <*>

рис. 153

5.20.3 Схема движения

рис. 154

рис. 155 Указатель направления

рис. 156

5.21.1 <*>

рис. 157

Указатель направлений рис. 158

5.21.2 <*>

рис. 159

5.22 <*> Начало населенного пункта

рис. 160

5.23 <*> Конец населенного пункта

рис. 161

5.24 <*> Начало населенного пункта

рис. 162

5.25 <*> Конец населенного пункта

рис. 163

Наименование объекта рис. 164

5.26 <*>

рис. 165

5.27 <*> Указатель расстояний

рис. 166

5.28 Километровый знак

рис. 168 рис. 167

5.29.1 Номер маршрута

рис. 169

рис. 170

рис. 171

5.29.2

рис. 172

5.30.1 Направление движения для грузовых ───────────────────────────── автомобилей рис. 173

5.30.2

рис. 174

5.30.3

рис. 175

5.31 <*> Схема объезда

рис. 176

5.32.1 Направление объезда

рис. 177

5.32.2

рис. 178

5.32.3

рис. 179

5.33 Стоп-линия

рис. 180

5.34.1 Предварительный указатель

перестроения на другую проезжую часть рис. 181

5.34.2

рис. 182

5.35 Реверсивное движение

рис. 183

5.36 Конец реверсивного движения

рис. 184

5.37 Выезд на дорогу с реверсивным движением

рис. 185

5.38 Жилая зона

рис. 186

5.39 Конец жилой зоны

<*> Знаки индивидуального проектирования.

Таблица 6

ЗНАКИ СЕРВИСА

Изображение и номер знака	Наименование знака
6.1	Пункт первой медицинской помощи

рис. 188

6.2 Больница

рис. 189

6.3 Автозаправочная станция

рис. 190

6.4 Техническое обслуживание автомобилей

рис. 191

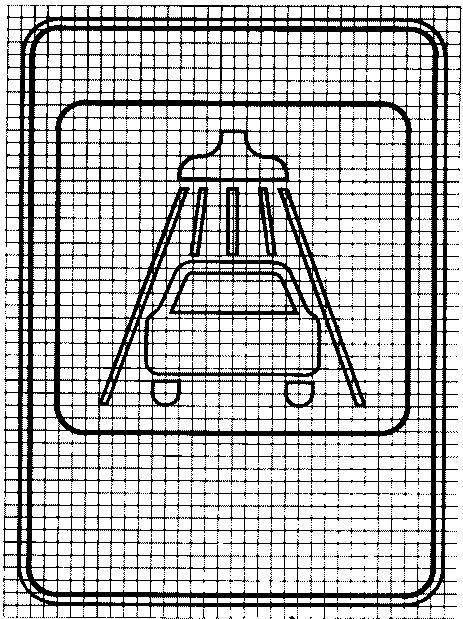

6.5 Мойка автомобилей

рис. 192

6.6 Телефон

рис. 193

6.7 Пункт питания

рис. 194

6.8 Питьевая вода

рис. 195

6.9 Гостиница или мотель

рис. 196

6.10 Кемпинг

рис. 197

6.11 Место отдыха

рис. 198

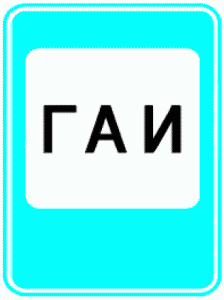

6.12 Пост ГАИ

рис. 199

6.13 Пункт контроля международных автомобильных

                  перевозок

Таблица 7

ЗНАКИ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ
(таблички)

Изображение и номер знака	Наименование знака
7.1.1	Расстояние до объекта

рис. 201

7.1.2

рис. 202

7.1.3

рис. 203

7.1.4

рис. 204

7.2.1 Зона действия

рис. 205

7.2.2

рис. 207 рис. 206

7.2.3 7.2.4

рис. 208

7.2.5

рис. 209

7.2.6

рис. 210

7.3.1 Направления действия

рис. 211

7.3.2

рис. 212

7.3.3

рис. 213

7.4.1 Вид транспортного средства

рис. 214

7.4.2

рис. 215

7.4.3

рис. 216

7.4.4

рис. 217

7.4.5

рис. 218

7.4.6

рис. 219

7.4.7

рис. 220

7.4.8

рис. 221

7.5.1 Субботние, воскресные и праздничные дни

рис. 222

7.5.2 Рабочие дни

рис. 223

7.5.3 Дни недели

рис. 224

7.5.4 Время действия

рис. 225

7.5.5

рис. 226

7.5.6

рис. 227

7.5.7

рис. 228

7.6.1 Способ постановки транспортного средства

                 на стоянку

рис. 229

7.6.2

рис. 230

7.6.3

рис. 231

7.6.4

рис. 232

7.6.5

рис. 233

7.6.6

рис. 234

7.6.7

рис. 235

7.6.8

рис. 236

7.6.9

рис. 237

7.7 Стоянка с неработающим двигателем

рис. 238

7.8 Платные услуги

рис. 239

7.9 Ограничение продолжительности стоянки

рис. 240

7.10 Место для осмотра автомобилей

рис. 241

7.11 Ограничение разрешенной максимальной массы

рис. 242

7.12 Опасная обочина

рис. 243

7.13 Направление главной дороги

рис. 244

7.14 Полоса движения

рис. 245

7.15 Слепые пешеходы

рис. 246

7.16 Влажное покрытие

рис. 247

7.17 Инвалиды

рис. 248

7.18 Кроме инвалидов

рис. 249

7.19 Класс опасного груза

Примечание к знакам 5.21.2 и 5.27. Допускаются сокращения в наименовании городов «Санкт-Петербург» и «Нижний Новгород» соответственно «С.-Петербург» и «Н.Новгород».

1.2. Номер знака состоит из номера группы, порядкового номера знака в группе, порядкового номера разновидности (при наличии), разделенных между собой точками.

1.3. Изображения знаков, кроме знаков индивидуального проектирования 5.20.1, 5.20.2, 5.21.1 - 5.27, 5.31, приведены в Приложении 1.

1.4. Надписи на знаках (буквы, цифры, знаки препинания) должны выполняться шрифтом, приведенным в Приложении 2.

1.5. Увеличение изображений знаков, букв, цифр и т.п. до установленных настоящим стандартом размеров должно производиться фотографическим методом или с помощью масштабной сетки.

1.6. Значения параметров, наносимых на знаках 1.13, 1.14, 3.4, 3.11 - 3.16, 3.24, 3.25, 4.7, 4.8, 5.8.3, 5.11.2, 5.18, 5.20.1, 5.21.1, 5.21.2, 5.27, 7.1.1 - 7.2.2, 7.2.5, 7.2.6, 7.5.3 - 7.5.7, 7.9, 7.11, должны выбираться из приведенных в табл. 8.

(Измененная редакция, Изм. № 2).

Таблица 8

Номер знака	Наименование параметра	Значение параметра
3.13, 3.14	Линейные величины	Кратное 0,1 м
3.15		Кратное 1,0 м
3.16, 5.11.2,		10, 15, 20, 25, 30, 40, 50, 60, 70,
7.1.2		80, 100, 120, 150, 200, 250, 300 м
5.20.1, 7.1.1,		10, 15, 20, 25, 30, 40, 50, 60, 70,
7.1.3, 7.1.4,		80, 100, 120, 150, 200, 250, 300,
7.2.1, 7.2.2,		350, 400, 500, 600, 700, 800, 900 м;
7.2.5, 7.2.6		в диапазоне от 1 до 10 км — кратное 0,1 км, 10 км и более — кратное 1,0 км
5.21.1, 5.21.2,		В диапазоне от 0 до 10 км — кратное
5.27		0,1 км, 10 км и более — кратное 1,0 км (размерность км не указывают)
3.24, 3.25, 4.7,	Скорость	Кратное 10 км/ч (размерность км/ч
4.8, 5.8.3, 5.18		не указывают)
3.4, 7.11	Масса	2,4; 8; 10; 15; 20; 25 т
3.11	Масса	1,5; 2; 2,5; 3; 3,5; 4; 5; 6; 7; 8; 9; 10; 12; 15; 18; 20 т и далее кратные 5 т
3.12	Сила тяжести	1,5; 2; 2,5; 3; 3,5; 4; 5; 6; 7; 8; 9; 10 тс
7.5.3, 7.5.7	Время	Дни недели
7.5.4 - 7.5.7		Время суток, кратное 30 мин (23.00; 23.30; 24.00; 0.30; 1.00 и т.д.)
7.9		30 мин; 1 ч; 2 ч
1.13, 1.14	Уклон	Кратное 1%

1.7. На знаках 5.8.1, 5.8.2, 5.20.1 - 5.20.3, 5.21.2, 5.29.2, 5.31, 7.13 изображение (положение) стрелок должно соответствовать реальной планировке пересечения, требуемым направлениям движения или реализуемой схеме движения.

1.8. Допускается изготовление знаков 4.1 иных разновидностей, чем установлено настоящим стандартом, с конфигурацией стрелок, соответствующей требуемым направлениям движения на конкретном пересечении.

1.9. При необходимости на знаках 5.30.2, 5.30.3, 5.32.2, 5.32.3, 7.1.3 и 7.1.4 допускается выполнять изображение стрелки под углом 45° к горизонтали.

1.10. На знаке 3.17 надпись «ТАМОЖНЯ» должна наноситься на русском языке и государственном языке сопредельной страны.

1.11. На знаке 5.8.1 допускается указывать направления движения только для двух или трех полос.

1.12. (Исключен, Изм. № 4).

1.13. На знаках 5.8.1 - 5.8.4, 5.8.7, 5.8.8 допускается наносить изображения запрещающих и предписывающих знаков.

Число стрелок на знаке 5.8.7 должно соответствовать числу полос для движения на проезжей части дороги. Допускается не указывать на знаке полосы для встречного направления.

1.14. В нижней части знаков 5.12 - 5.14 следует наносить дополнительную информацию о разновидности транспорта общего пользования (автобус — индекс «А», троллейбус — «Т», маршрутное, легковое такси и т.п.), наименовании остановки, номере маршрута, режиме работы и т.д. При этом допускается смещать белую квадратную вставку с символом вверх на 50 мм.

1.13, 1.14. (Измененная редакция, Изм. № 4).

1.15. В нижней части знаков сервиса при необходимости допускается указывать расстояние до объектов, расположенных впереди по ходу движения или в стороне от дороги, и время их работы, по аналогии с табличками 7.1.1, 7.1.3, 7.1.4, 7.5.1 - 7.5.7, а также другую информацию (адрес, номер телефона и т.п.).

1.16. На знаках 5.32.1 - 5.32.3 вместо слова «объезд» допускается указывать название населенного пункта, к которому ранее движение осуществлялось по закрытому участку дороги, при этом название населенного пункта должно выполняться прописными буквами.

1.17. (Исключен, Изм. № 4).

2. РАЗМЕРЫ

2.1. Дорожные знаки должны изготовляться четырех типоразмеров: I — малого, II — нормального, III — большого, IV — очень большого.

2.2. Типоразмеры знаков в зависимости от условий применения должны выбираться в соответствии с табл. 9.

Таблица 9

Типоразмер знака	Применение знаков
Типоразмер знака	вне населенных пунктов	в населенных пунктах
I	Дороги с одной полосой	Дороги местного значения
II	Дороги с двумя и тремя полосами	Магистральные дороги
III	Дороги с четырьмя и более полосами и автомагистрали	Скоростные дороги
IV	Ремонтные работы на автомагистралях, опасные участки на других дорогах при обосновании целесообразности применения

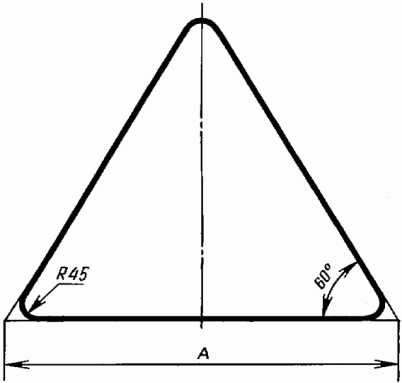

2.3. Размеры изображений знаков по типоразмерам должны соответствовать приведенным на черт. 1 - 8.

рис. 250

Номер знака	Типоразмер	А, мм
1.1, 1.2, 1.5 - 1.7, 1.9 - 1.14, 1.16, 1.20 - 1.22, [1.24](#p1	I 00106) — [1	700 .30](#p100112), 2.3, 2.4
	II	900
	III	1200
1.8, 1.15, 1.17 - 1.19, 1.23	I	700
	II	900
	III	1200
	IV	1500

Примечание. Для знака 1.23, предназначенного для обозначения участков дорог, на которых проводят краткосрочные ремонтные работы на проезжей части, допускается уменьшение размера А до 550 мм.

Черт. 1

Знаки 1.3.1, 1.3.2

рис. 251

Черт. 2

рис. 252

Номер знака	Типоразмер	В, мм
2.5	II	700 (600)
	III	900 (800)
	IV	1200(1100)

Примечание. В скобках приведены размеры изображения знаков с внутренним освещением.

Черт. 3

рис. 253

Номер знака	Типоразмер	D, мм
2.6, 3.1 - 3.9, 3.11 - 3.16, 3.18.1 - 3.19, 3.21 - 3.23, [3.25](	I #p100157) — II	600 4.4
		700
	III	900
3.10, 4.5, 4.6	II	700
3.17.1, 3.17.2, 4.7, 4.8	II	700
	III	900
3.20, 3.24	I	600
	II	700
	III	900
	IV	1200

Черт. 4

рис. 254

Размеры в мм

─────────────────────────────────────────┬──────────┬────────┬────
               Номер знака               │Типоразмер│    В   │ R
─────────────────────────────────────────┼──────────┼────────┼────

2.1, 2.2, 2.7, 5.5, 5.6, 5.15 - 5.16.2,  │I         │600     │45

5.18 - 5.19.3, 7.13 ├──────────┼────────┤
                                         │II        │700     │
                                         ├──────────┼────────┤
                                         │III       │900     │
─────────────────────────────────────────┼──────────┼────────┤

5.8.2 - 5.8.6, 5.9 - 5.11.2, 5.35 - 5.37,│II        │700     │

7.1.2 ├──────────┼────────┤
                                         │III       │900     │
─────────────────────────────────────────┼──────────┼────────┤

5.17.1 - 5.17.4                          │I         │600     │
                                         ├──────────┼────────┤
                                         │II        │700     │
─────────────────────────────────────────┼──────────┼────────┤
<pre class="legal-pre">5.20.3                                   │-         │Не менее│
                                         │          │1200    │</pre>
─────────────────────────────────────────┼──────────┼────────┤

5.29.1                                   │II        │350     │

Примечание. Для знака 2.1 допускается уменьшение размера В до 350 мм. Радиус R в этом случае должен составлять 20 мм.

Черт. 5

рис. 255

Размеры в мм

Номер знака	Типоразмер	Н	В
1.31.1 - 1.31.3	II	500	2250
1.31.1 - 1.31.3	III	700	3150

Примечание. Для типоразмера II допускается уменьшение размера Н до 460 мм.

Черт. 6

рис. 256

Размеры в мм

Номер знака	Типоразмер	Н	В	R
5.1 - 5.4	III	1350	900	45
5.12 - 5.14, 5.38, 5.39	I	900	600
6.1 - 6.13	I	900	600
	II	1050	700
	III	1350	900
5.34.1, 5.34.2	IV	2000	1500

Примечание. Для знаков 5.12 - 5.14, 5.38, 5.39 допускается уменьшение размеров Н и В соответственно до 800 и 500 мм.

Для знаков с внутренним освещением радиус R в этом случае допускается увеличивать до 100 мм.

Черт. 7

рис. 257

Размеры в мм

Номер знака	Типоразмер	Н	В
1.4.1 - 1.4.6, 7.1.3, 7.1.4, 7.2.2 - 7.11	I , [7.14](#p10	300 0333) — 350	600
	II		700
	III	450	900
7.1.1, 7.2.1, 7.12	I	300	600
	II	350	700
	III	450	900
	IV	600	1200
5.7.1, 5.7.2, 5.30.1 - 5.30.3, 5.33	II	350	1050
	III	450	1350
5.29.2, 5.32.1 - 5.32.3	II	350	1050
5.8.1, 5.8.7, 5.8.8	II	700	1400
	III	900	1800
5.28	II	200	300
5.29.1, 5.29.2	II	350	700

Примечание. Для знаков 5.8.1, на которых указывают направления движения для двух полос, допускается уменьшать размер В до 930 мм для типоразмера II и до 1200 мм — для типоразмера III.

Черт. 8

(Измененная редакция, Изм. № 1, 2, 6).

2.4. На знаках 1.1 - 2.4, 2.6, 3.2 - 3.31, 5.28, 5.30.1 - 5.30.3, 5.32.1 - 5.34.2 ширина наружной каймы должна быть 10 мм, а на знаках 2.5, 2.7, 3.1, 4.1 - 5.19.3, 5.20.3, 5.35 - 5.39, 6.1 - 6.13 - 20 мм. Внутренний радиус закругления красной каймы на знаках 1.1, 1.2, 1.5 - 1.30, 2.3.1 - 2.3.3, 2.4 должен составлять 10 мм.

На знаках 1.1 - 1.3.2, 1.5 - 1.31.3, 2.3.1 - 2.4, 2.6, 3.2 - 3.20, 3.22, 3.24, 3.26 - 3.30 допускается не наносить наружную кайму при соответствующем увеличении ширины внутренней.

(Измененная редакция, Изм. № 4).

2.5. Поле допуска на линейные размеры изображений знаков до 3150 мм — Н14 по ГОСТ 25347, а на размеры св. 3150 мм — по 8-му классу точности ГОСТ 2689.

3. ЗНАКИ ИНДИВИДУАЛЬНОГО ПРОЕКТИРОВАНИЯ
5.20.1, 5.20.2, 5.21.1 - 5.27, 5.29.1, 5.29.2, 5.31

3.1. На знаках 5.20.1, 5.20.2, 5.21.1, 5.21.2, 5.27, 5.29.1 и 5.29.2 для каждого из направлений должно быть указано не более трех названий населенных пунктов, других объектов или номеров маршрута.

3.2. Фон знаков 5.20.1 и 5.20.2 должен быть: зеленого цвета на знаках, предназначенных для установки на автомагистралях, синего цвета — на других дорогах вне населенных пунктов, белого цвета — в населенных пунктах.

При этом, если на знаках, предназначенных для установки в населенных пунктах, указывают только названия других населенных пунктов или объектов, движение к которым осуществляется по автомагистрали или другой дороге, фон знаков должен быть соответственно зеленого или синего цвета.

На знаках, предназначенных для установки на автомагистралях, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется не по автомагистрали, должна быть выполнена на синем фоне, а предназначенных для установки на участке автомагистрали в пределах населенного пункта наименования объектов этого населенного пункта — на белом фоне.

На знаках, предназначенных для установки на дорогах, кроме автомагистралей, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется по автомагистрали, должна быть выполнена на зеленом фоне. При указании только объектов, находящихся в граничащем с дорогой населенном пункте, надпись должна быть выполнена на белом фоне.

На знаках с белым фоном надпись, содержащая названия других населенных пунктов или объектов, движение к которым должно осуществляться по автомагистрали или другой дороге (не автомагистрали), должна быть выполнена на вставке соответственно зеленого или синего цвета.

На знаках (с зеленым фоном), предназначенных для установки на автомагистралях, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется по другой дороге (не автомагистрали) или находящихся в граничащем населенном пункте, должна быть выполнена на вставке с соответственно синим или белым фоном.

На знаках (с синим фоном), предназначенных для установки на других дорогах, надпись, содержащая названия населенных пунктов или объектов, движение к которым осуществляется по автомагистрали или находящихся в граничащем населенном пункте, должна быть выполнена на вставке с соответственно зеленым или белым фоном.

Вставки должны выполняться без каймы, за исключением синих или зеленых вставок соответственно на зеленом или синем фоне.

3.1, 3.2. (Измененная редакция, Изм. № 1).

3.2.1. При указании нескольких направлений они должны даваться в последовательности (сверху — вниз): прямо, налево, направо.

При указании одного направления знаки (части знаков), выполненные на фоне разного цвета, должны даваться в последовательности (сверху — вниз): зеленый, синий, белый.

(Введен дополнительно, Изм. № 1).

3.3. Знаки 5.21.1 и части знаков 5.21.2 должны иметь зеленый фон, если движение к указанным на них населенным пунктам или объектам осуществляется по автомагистрали, синий, если движение осуществляется по другим дорогам, и белый, если указанные объекты расположены в населенном пункте.

3.4. Знаки 5.24 - 5.29.2, предназначенные для установки на автомагистралях, должны иметь зеленый фон, а предназначенные для установки на всех остальных дорогах, включая дороги в населенных пунктах, — синий.

Знаки 5.29.1 и 5.29.2 с буквой «Е» должны иметь только зеленый фон.

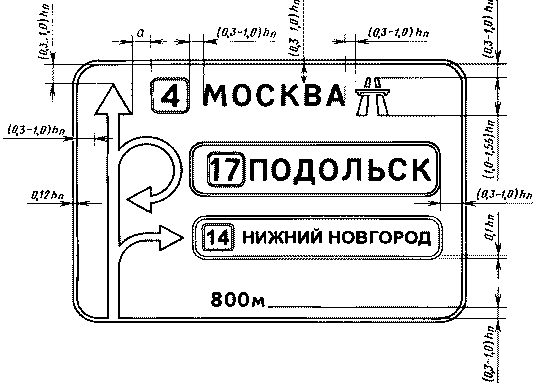

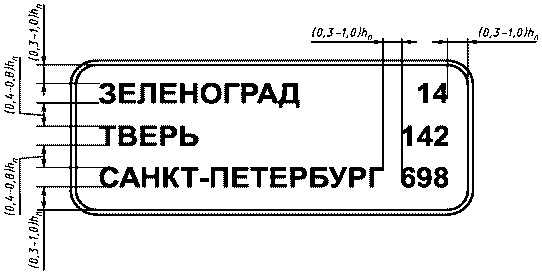

3.5. Компоновочные размеры изображений знаков и надписей на них должны определяться высотой прописной буквы h_{\text{п}} , которую в зависимости от места установки знака выбирают из ряда: 75, 100, 150, 200, 300, 400, 500 мм.

Примеры компоновки знаков индивидуального проектирования приведены в Приложении 3.

3.4, 3.5. (Измененная редакция, Изм. № 1).

3.6. Имена собственные в названиях объектов должны выполняться прописными буквами, а служебные (поясняющие) слова при них — строчными (например, площадь МИРА, музей А.С. ПУШКИНА, аэропорт ВНУКОВО). При самостоятельном употреблении служебные слова следует выполнять прописными буквами (например, МУЗЕЙ, АЭРОПОРТ).

Высота прописной буквы h_{\text{п}} на знаках 5.20.1, 5.20.2, 5.21.1 - 5.27, предназначенных для установки вне населенных пунктов, должна быть равна: 400 или 500 мм — на автомагистралях, 300 или 400 мм — на дорогах с четырьмя и более полосами (кроме автомагистралей), 200 или 300 мм — на дорогах с двумя и тремя полосами, 100 или 150 мм — на дорогах с одной полосой, а предназначенных для установки в населенных пунктах должна быть равна: 200 или 300 мм — на скоростных дорогах, 150 или 200 мм — на магистральных дорогах, 100 или 150 мм — на других дорогах, 75 или 100 мм — для построения городской подсистемы ориентирования на местной улично-дорожной сети.

Высота прописной буквы h_{\text{п}} на знаках 5.29.1 и 5.29.2 должна составлять 150 мм, а на знаке 5.31 должна быть равна: 200 мм — для знаков, предназначенных для установки на дорогах вне населенных пунктов, и 100 мм — в населенных пунктах.

Предпочтительно использовать больший шрифт из двух, установленных для данной дороги. Надписи, относящиеся ко второстепенным объектам, допускается выполнять меньшим шрифтом.

(Измененная редакция, Изм. № 1, 4).

3.7. Ширину литерных площадок букв и цифр для надписей на синем и зеленом фоне необходимо выбирать в соответствии с табл. 10 - 16. Ширину литерных площадок для h_{\text{п}} = 75 мм определяют путем уменьшения ширины литерных площадок для h_{\text{п}} = 150 мм вдвое.

Таблица 10

РУССКИЙ АЛФАВИТ

В миллиметрах

Прописная буква	Ширина литерных площадок при высоте прописной буквы h п						Строчная буква	Ширина литерных площадок при высоте прописной буквы h п
Прописная буква	100	150	200	300	400	500	Строчная буква	100	150	200	300	400	500
А	113	169	226	339	452	565	а	86	129	172	258	344	430
Б	102	153	204	306	408	510	б	91	136	182	273	363	455
В	102	153	204	306	408	510	в	87	130	174	261	358	435
Г	90	135	180	270	360	450	г	75	112	150	225	300	375
Д	110	165	220	330	440	550	д	92	138	184	276	368	460
Е	96	144	192	288	384	480	е	90	135	180	270	360	450
Ё	96	144	192	288	384	480	ё	90	135	180	270	360	450
Ж	162	243	324	486	648	810	ж	127	190	254	381	508	635
З	98	147	196	294	392	490	з	85	127	170	255	340	425
И	108	162	216	324	432	540	и	92	138	184	276	368	460
Й	108	162	216	324	432	540	й	92	138	184	276	368	460
К	109	163	218	327	436	545	к	90	135	180	270	360	450
Л	110	165	220	330	440	550	л	90	135	180	270	360	450
М	129	193	258	387	516	645	м	105	157	210	315	420	525
Н	107	160	214	321	428	535	н	90	135	180	270	360	450
О	109	163	218	327	436	545	о	90	135	180	270	360	450
П	106	159	212	318	424	530	п	90	135	180	270	360	450
Р	100	150	200	300	400	500	р	94	141	188	282	376	470
С	103	154	206	309	412	515	с	88	132	176	264	352	440
Т	99	148	198	297	396	495	т	78	117	156	234	312	390
У	101	151	202	303	404	505	У	84	126	168	252	336	420
Ф	126	189	252	378	504	630	ф	122	183	244	366	488	610
Х	102	153	204	306	408	510	х	84	126	168	252	336	420
Ц	110	165	220	330	440	550	ц	93	139	186	279	372	465
Ч	102	153	204	306	408	510	ч	86	129	172	258	344	430
Ш	144	216	288	432	576	720	ш	122	183	244	366	488	610
Щ	148	222	296	444	592	740	щ	124	186	248	372	496	620
Ъ	110	165	220	330	440	550	ъ	91	136	182	273	364	455
Ы	131	196	262	393	524	655	ы	115	172	230	345	460	575
Ь	98	147	196	294	392	490	ь	85	127	170	255	340	425
Э	103	154	206	309	412	515	э	82	123	164	246	328	410
Ю	145	217	290	435	580	725	ю	120	180	240	360	480	600
Я	108	162	216	324	432	540	я	87	130	174	261	358	435

Таблица 11

ЛАТИНСКИЙ АЛФАВИТ

В миллиметрах

Прописная буква	Ширина литерных площадок при высоте прописной буквы h п						Строчная буква	Ширина литерных площадок при высоте прописной буквы h п
Прописная буква	100	150	200	300	400	500	Строчная буква	100	150	200	300	400	500
А	113	169	226	339	452	565	а	86	129	172	258	344	430
В	102	153	204	306	408	510	b	94	141	188	282	376	470
С	103	154	206	309	412	515	с	88	132	176	264	352	440
D	106	159	212	318	424	530	d	94	141	188	282	376	470
Е	96	144	192	288	384	480	е	90	135	180	270	360	450
F	94	141	188	282	376	470	f	68	102	136	204	272	340
G	106	159	212	318	424	530	g	94	141	188	282	376	470
Н	107	160	214	321	428	535	h	90	135	180	270	360	450
I	52	78	104	156	208	260	i	48	72	96	144	192	240
J	75	112	150	225	300	375	j	49	73	98	147	196	245
К	105	157	210	315	420	525	k	86	129	172	258	344	430
L	90	135	180	270	360	450	l	57	85	114	171	228	285
М	129	193	258	387	516	645	m	128	192	256	384	512	640
N	109	163	218	327	436	545	n	90	135	180	270	360	450
O	109	163	218	327	436	545	о	90	135	180	270	360	450
Р	96	144	192	288	384	480	p	94	141	188	282	376	470
Q	108	162	216	324	432	540	q	94	141	188	282	376	470
R	105	157	210	315	420	525	r	74	111	148	222	296	370
S	102	153	204	306	408	510	s	85	127	170	255	340	425
Т	99	148	198	297	396	495	t	72	108	144	216	288	360
U	107	160	214	321	428	535	u	90	135	180	270	360	420
V	106	159	212	318	424	530	v	84	126	168	252	336	450
W	145	217	290	435	580	725	w	123	184	246	369	492	615
X	102	153	204	306	408	510	x	84	126	168	252	336	420
Y	106	159	212	318	424	530	y	84	126	168	252	336	420
Z	101	151	202	303	404	505	z	85	127	170	255	340	425

Таблица 12

АРМЯНСКИЙ АЛФАВИТ

В миллиметрах

рис. 258

Таблица 13

ГРУЗИНСКИЙ АЛФАВИТ

В миллиметрах

рис. 259

Таблица 14

В миллиметрах

рис. 260

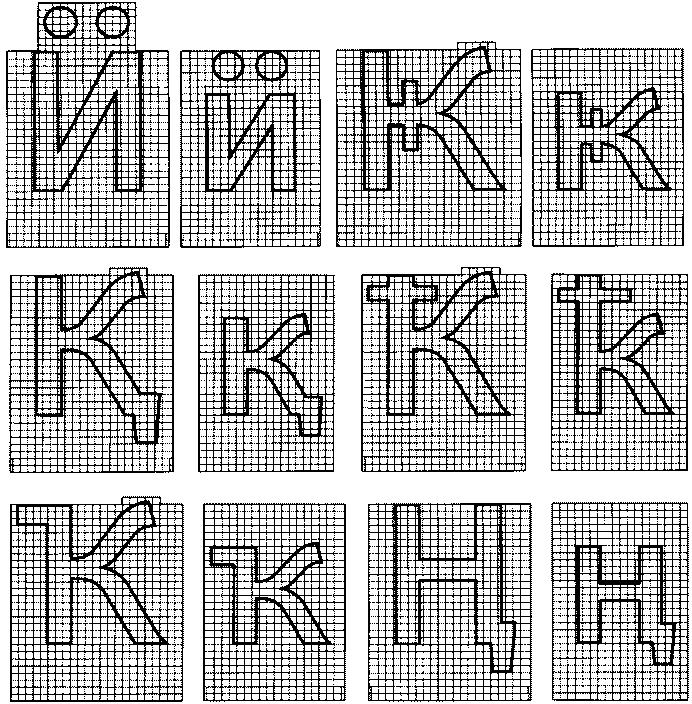

Таблица 15

БУКВЫ НА ОСНОВЕ РУССКОГО АЛФАВИТА

В миллиметрах

рис. 261

Продолжение табл. 15

В миллиметрах

рис. 262

Таблица 16

БУКВЫ НА ОСНОВЕ ЛАТИНСКОГО АЛФАВИТА

В миллиметрах

рис. 263

Примечание к табл. 10 - 16. Дробные значения ширины литерных площадок для h_{\text{п}} = 150 мм округлены до ближайшего меньшего целого значения.

Для надписей на белом и желтом фоне ширину литерных площадок следует сокращать на 0,05 h_{\text{п}} с каждой стороны.

Для надписей, содержащих более 10 элементов в строке (за элемент принимают букву, цифру, стрелку, символ, изображение какого-либо знака), допускается применять меньший размер шрифта, расположение надписи в две строки или перенос слов, сокращение часто употребляемых отдельных слов в именах собственных, а для надписей на синем и зеленом фоне, кроме того, — сокращение ширины литерных площадок на 0,05 h_{\text{п}} с каждой стороны.

(Измененная редакция, Изм. № 4).

3.8. Ширина каймы на знаках должна быть равна 0,12 h_{\text{п}} , внутренний радиус закругления каймы — 0,3 h_{\text{п}} .

Ширина наружной каймы на знаках 5.20.1, 5.20.2, 5.21.1 и 5.21.2 с белым фоном, а также на знаках 5.22, 5.23 и 5.31 должна быть равна 0,06 h_{\text{п}} .

На знаке 5.21.2 ширина линии, разделяющей надписи, относящиеся к разным направлениям, должна быть равна 0,1 h_{\text{п}} . Надписи на белом и синем (или зеленом) фоне разделяться линией не должны.

Ширина каймы на знаках 5.29.1 и 5.29.2 должна быть равна 18 мм, внутренний радиус закругления каймы — 45 мм.

(Измененная редакция, Изм. № 1).

3.9. Расстояние по горизонтали и вертикали между словами, числами, стрелками, цветными вставками, каймой знака или вставки, линией, которая разделяет надписи, относящиеся к разным направлениям, символами, изображениями каких-либо знаков должно быть не менее 0,3 h_{\text{п}} . Предпочтительное расстояние между строками разных надписей, относящихся к одному направлению, должно составлять от 0,4 до 0,8 h_{\text{п}} , а для двустрочной надписи одного наименования — 0,4 h_{\text{п}} .

Допускается уменьшение расстояния между оголовком стрелки и другими элементами изображения до 0,2 h_{\text{п}} .

Для знака 5.20.1 расстояние между надписями, относящимися к разным направлениям, не должно быть менее 2,0 h_{\text{п}} . Допускается уменьшение этого расстояния до 1,0 h_{\text{п}} , если границы надписей, расположенных одна под другой, не совпадают.

Если на знаке используют два размера шрифта, то для расчета размеров каймы знака и элементов изображения, относящихся к главным объектам, а также расстояния между ними и надписями, соответствующими второстепенным объектам, применяют больший размер шрифта. Размеры элементов изображения, относящихся ко второстепенным объектам, определяют в этом случае по меньшему размеру шрифта.

(Измененная редакция, Изм. № 4).

3.10. Размер вставок на знаках 5.20.1 должен определяться в соответствии с требованиями пп. 3.5 - 3.7.

Ширина каймы вставок должна быть равна 0,1 h_{\text{п}} .

(Измененная редакция, Изм. № 1).

3.11. Высота цифр знака 5.29.1, изображение которого используют на других знаках или вставках, должна быть равна h_{\text{п}} , принятой для надписей на этих знаках. При этом ширина обрамляющей каймы должна быть равна 0,1 h_{\text{п}} , внутренний радиус закругления каймы — 0,15 h_{\text{п}} , внешний вертикальный размер изображения знака — 1,5 h_{\text{п}} .

При нанесении нескольких изображений знака 5.29.1 на поле знаков 5.20.1 и 5.20.2 их вертикальные размеры допускается уменьшать до 1,0 h_{\text{п}} при уменьшении размеров букв и цифр до подходящего меньшего.

Изображение знака 5.29.1 на поле знаков 5.20.1 и 5.20.2 должно располагаться около стрелки соответствующего направления, а на знаках 5.21.1 и 5.21.2 - слева от наименования объекта.

(Измененная редакция, Изм. № 1, 4).

3.12. Высота символа автомагистрали или аэропорта должна составлять от 1,0 до 1,5 h_{\text{п}} для однострочной надписи и от 2,0 до 2,5 h_{\text{п}} — для двустрочной надписи названия одного населенного пункта или объекта. Изображения символов должны соответствовать символам знаков 1.28 и 5.1.

Символы автомагистрали или аэропорта на знаках 5.20.1, 5.20.2 и 5.21 должны располагаться слева от названия населенного пункта или объекта. На знаках 5.20.1 и 5.20.2 при наличии изображения знака 5.29.1, относящегося к данному населенному пункту или объекту, символы относительно названия населенного пункта или объекта должны располагаться в стороне, противоположной изображению знака 5.29.1.

3.13. На знаках 5.20.1, 5.20.2 и 5.21 для обозначения объектов допускается наносить пиктограммы, которые должны размещаться в месте, предназначенном для символа автомагистрали, аэропорта или изображения знака 5.29.1. Высота пиктограммы должна быть от h_{\text{п}} до 1,5 h_{\text{п}} .

(Измененная редакция, Изм. № 4).

3.14 Стрелки на знаках должны выполняться в соответствии с черт. 9.

рис. 264

Черт. 9

На знаках 5.20.2 и 5.21.2 стрелки должны быть длиной L = 2,3 h_{\text{п}} и располагаться симметрично относительно верхней и нижней каймы (линии, разделяющей надписи). При вертикальном расположении стрелки допускается уменьшение ее длины за счет стержня до 2,0 h_{\text{п}} .

На знаках 5.20.1 и 5.31 длина стрелок должна выбираться из компоновочных соображений, ширину стрелок для второстепенных направлений допускается уменьшать на 30% по отношению к стрелке основного направления.

На знаках 5.20.2 при указании наименований нескольких пунктов маршрута допускается увеличение размера стрелки при сохранении пропорций, заданных черт. 9.

На знаке 5.29.2 стрелка должна быть длиной L = 240 мм (высота оголовка стрелки 138 мм, размер стороны оголовка стрелки 160 мм, толщина ножки стрелки 60 мм) и располагаться симметрично на поле.

(Измененная редакция, Изм. № 1).

3.15. Оголовок знака 5.21.1 должен выполняться в соответствии с черт. 10.

рис. 265

Черт. 10

Расстояние по горизонтали между началом внутренней границы оголовка знака и надписью, числом, символом автомагистрали или аэропорта должно составлять от 0,15 до 0,5 h_{\text{п}} .

3.16. На знаке 5.20.1, в нижней части, должно указываться расстояние от места установки знака до пересечения. Высота цифр при этом должна соответствовать ближайшему меньшему значению h_{\text{п}} из ряда, приведенного в п. 3.5.

3.17. При нанесении на знаках 5.20.1, 5.20.2, 5.21, 5.27 наименований нескольких пунктов маршрута, соответствующих одному направлению движения, первым сверху указывают пункт, ближайший к месту установки знака.

3.18. Числа на знаках 5.21.1, 5.27 и отдельных частях (полях) знака 5.21.2, указывающие расстояние от места установки знака до названного пункта, должны размещаться справа от надписи, при этом цифры, выражающие одинаковые разряды чисел, должны находиться друг под другом.

(Измененная редакция, Изм. № 4).

3.19. На знаках 5.20.1 и 5.31 допускается наносить изображения других знаков, информирующих участников движения об особенностях маршрута или режима движения. При этом наибольший габаритный размер наносимых изображений должен составлять от 3,0 до 5,0 h_{\text{п}} .

3.20. Ширина красной полосы на знаках 5.23 и 5.25 должна быть равна 0,4 h_{\text{п}} .

Расстояние по горизонтали между началом или концом полосы и каймой должно быть равно h_{\text{п}} .

3.21. Наиболее часто употребляемые на знаках служебные слова допускается сокращать. Сокращения слов на русском и английском языках должны соответствовать приведенным в табл. 17.

Таблица 17

Слова		Сокращения слов
на русском языке	на английском языке	на русском языке	на английском языке
Аэропорт	airport	аэрп.	Не сокращается
Бульвар	boulevard	бул.	Blvd.
Водохранилище	-	вдхр.	-
Вокзал Главный	- main	вокз. гл.	- М.
Гора	mount	г.	Mt.
Гостиница	hotel	гост.	Не сокращается
Долина	valley	дол.	Val.
Дом отдыха	holiday home	д.о.	Не сокращается
Железнодорожный	-	ж.-д.	-
Завод	-	з-д	-
Имени	-	им.	-
Институт Канал	- canal	ин-т кан.	- Не сокращается
Километр в час	kilometre perhour	км/ч	km p.h.
Класс	-	кл.	-
Колхоз	-	клх.	-
Комбинат Магазин	- shop	к-т маг.	- Не сокращается
Метр	metre	м	m
Минута	minute	мин	min
Морской Музей	- museum	мор. муз.	- Не сокращается
Набережная	embankment	наб.	emb.
Область	region	обл.	reg.
Озеро	lake	оз.	L.
Остров	isle	о-в.	Isl.
Памятник	monument	пам.	Не сокращается
Перевал	pass	пер.	р.
Переулок	side-street	п.	Не сокращается
Пионерский лагерь Площадь	- square	п.л. пл.	- sq.
Почтовое отделение	post office landing	п.о.	post
Пристань	place	прист.	He сокращается
Проезд	passage	пр.	pass.
Проспект	avenue	пр-т	Ave.
Район	district	р-н	D.
Река	river	р.	riv.
Речной Санаторий	- sanatorium	реч. сан.	- He сокращается
Сельскохозяйственный	-	с.-х.	-
Совхоз	-	свх.	-
Станция Тонна	- tonne	ст. т	- t
Тупик	blind alley	туп.	Не сокращается
Улица	street	ул.	Str.
Ущелье	canyon	ущ.	Не сокращается
Фабрика Центр города	- (urban) centre	ф-ка центр	- Не сокращается
Час	hour	ч	То же
Шоссе	highway	ш.	«»

Слова «город», «село», «хутор» и т.п. и их сокращения на знаках при названии населенного пункта не пишут.

(Измененная редакция, Изм. № 1, 4).

3.22. На знаках, предназначенных для установки на дорогах республик СНГ, надписи на русском языке допускается дублировать соответствующими надписями на государственном языке республики при различии в форме написания наименования объекта.

На знаках, предназначенных для установки на дорогах международной сети «Е», имена собственные на русском языке должны дублироваться в латинской транслитерации в соответствии с табл. 18, а служебные слова при них — на английском языке (табл. 17). Такое дублирование допускается и на других дорогах, открытых для международного сообщения, в установленном порядке.

Таблица 18

Русские буквы	Латинские буквы	Примечание
А	А	-
Б	В	-
В	V	-
Г	G	-
Д	D	-
Е	Е	После согласных
Е	YE	Инициалы <*> и после гласных, ъ, ь
Ё	YE	После согласных, кроме ч, ш, щ, ж
	Е	После ч, ш, щ, ж
	YO	Инициалы и после гласных, ъ, ь
Ж	ZH	-
З	Z	-
И	I	Инициалы и после гласных и согласных
И	YI	После ь
Й	Y	-
К	К	-
Л	L	-
М	М	-
Н	N	-
О	О	-
П	Р	-
Р	R	-
С	S	-
Т	T	-
У	U	-
Ф	F	-
X	КН	-
Ц	TS	-
Ч	СН	-
Ш	SH	-
Щ	SHCH	-
Ъ	'	Апостроф
Ы	Y	-
Ь	'	Апостроф
Э	Е	-
Ю	YU	-
Я	YA	-

<*> Инициалы — отдельно стоящие буквы и буквы в начале слова.

(Измененная редакция, Изм. № 4).

В республиках, использующих латинский алфавит, дублирование имен собственных в латинской транслитерации применять не следует, если национальная форма их написания совпадает с транслитерируемой.

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1. Знаки должны изготовляться в климатических исполнениях У и ХЛ, категории размещения 1 по ГОСТ 15150 в соответствии с требованиями настоящего стандарта и технических условий, утвержденных в установленном порядке.

(Измененная редакция, Изм. № 2).

4.2 Требования к конструкции

4.2.1. Знаки должны изготовляться со световозвращающей поверхностью или с внутренним или внешним освещением. Черные и серые элементы изображения знаков не должны обладать световозвращающим эффектом.

Допускается фон знаков и вставок на знаках 5.20.1, 5.20.2, 5.21.1, 5.21.2, 5.24 - 5.27 (кроме белого фона знаков и белых вставок), предназначенных для применения вне автомагистралей и дорог общегосударственного значения, выполнять несветовозвращающим.

(Измененная редакция, Изм. № 1).

4.2.2. Допускается изготовлять знаки как односторонними, так и двусторонними, а также размещать изображения знаков на щите прямоугольной формы.

4.2.3 Конструкция знаков с внутренним освещением должна обеспечивать:

фиксированную установку резьбовых электропатронов, выдерживающих воздействие вращающего момента, равного 3,0 Н х м;
легкий доступ к элементам знака, подлежащим чистке или замене, и местам электрических соединений;
плотность соединений стекла с корпусом при воздействии дождя интенсивностью 5 мм/мин.

4.2.4. Все детали и сборочные единицы знаков должны быть изготовлены из антикоррозионных материалов или иметь защитное покрытие. Покрытия должны соответствовать ГОСТ 9.401.

4.2.3, 4.2.4. (Измененная редакция, Изм. № 1).

4.2.5. Изображения знаков следует выполнять полиграфическими или другими красками, обеспечивающими колориметрические характеристики, приведенные в табл. 19.

Таблица 19

Цвет	Координаты цветности угловых точек допустимых цветовых областей				Координаты цветности угловых точек основных цветовых областей				Коэффициент яркости бета, %
	номера угловых точек цветовых областей на черт. 11
	1	2	3	4	1'	2'	3'	4'
Черный	Не нормируются								Не более 3
Серый	Не нормируются								7 — 25
Белый	х = 0,285	х = 0,340	х = 0,355	х = 0,300	х = 0,300	х = 0,315	х = 0,334	х = 0,320	Более 65
Белый	у = 0,315	у = 0,370	у = 0,355	у = 0,300	у = 0,330	у = 0,345	у = 0,334	у = 0,320
Красный	х = 0,517	х = 0,654	х = 0,710	х = 0,540	х = 0,537	х = 0,567	х = 0,567	х = 0,537	7 — 15
Красный	у = 0,334	у = 0,346	у = 0,290	у = 0,300	у = 0,327	у = 0,327	у = 0,307	у = 0,307
Желтый	х = 0,452	х = 0,488	х = 0,540	х = 0,495	х = 0,476	х = 0,500	х = 0,500	х = 0,476	45 — 65
Желтый	у = 0,471	у = 0,511	у = 0,460	у = 0,432	у = 0,474	у = 0,474	у = 0,454	у = 0,454
Зеленый	х = 0,014	х = 0,300	х = 0,304	х = 0,216	х = 0,259	х = 0,289	х = 0,289	х = 0,259	7 — 14
Зеленый	у = 0,482	у = 0,690	у = 0,415	у = 0,370	у = 0,449	у = 0,449	у = 0,419	у = 0,419
Синий	х = 0,080	х = 0,206	х = 0,230	х = 0,138	х = 0,186	х = 0,206	х = 0,206	х = 0,186	5 — 14
Синий	у = 0,164	у = 0,247	у = 0,180	у = 0,036	у = 0,200	у = 0,200	у = 0,180	у = 0,180

рис. 266

Черт. 11

4.2.6. Корпус и оборотная сторона знаков, а также все элементы крепления должны быть серого цвета.

4.2.7. (Исключен, Изм. № 1).

4.3 Электротехнические требования

4.3.1. Для присоединения знаков с внутренним освещением к питающей электросети должна быть предусмотрена клеммная колодка типа \text{С}_{\text{в}} -2-4,0/250 УЗ или \text{СО}_{\text{в}} -2-4,0/250 УЗ по ГОСТ 17557. Клеммная колодка должна быть размещена внутри корпуса знака.

4.3.2. Сопротивление изоляции между токоведущими проводами, а также между ними, соединенными вместе, и заземляющим контактом должно быть не менее 20 МОм в холодном (обесточенном) состоянии.

4.3.3. Изоляция между токоведущими проводами, а также между ними, соединенными вместе, и заземляющим контактом должна выдерживать испытательное напряжение 1500 В частотой 50 Гц без пробоя или перекрытия не менее 1 мин.

4.3.4. Для внутренней электропроводки освещаемых знаков должны применяться медные провода сечением не менее 1 мм2 с изоляцией, рассчитанной на напряжение не ниже 660 В переменного тока частотой 50 Гц.

4.3.5. Для заземления металлических нетоковедущих частей знак должен иметь контактный зажим по ГОСТ 10434 с условным обозначением заземления по ГОСТ 2930. Заземляющие провода должны иметь маркировку или окраску, отличную от окраски фазовых проводов.

4.4 Фотометрические характеристики

4.4.1. Средняя яркость (кд х \text{м}^{- 2} ) элементов изображения знака должна быть: 240 +/- 40 — для белого цвета; 35 +/- 10 — для красного; 150 +/- 30 — для желтого; 50 +/- 15 — для зеленого; 20 +/- 5 — для синего.

Допускается на поле изображения знака иметь отдельные точки с минимальной и максимальной яркостью (кд х \text{м}^{- 2} ) соответственно: 100 и 300 — для белого цвета; 10 и 60 — для красного; 50 и 250 — для желтого; 20 и 90 — для зеленого; 5 и 35 — для синего. Допустимое количество точек изображения на данном цвете с минимальной и максимальной яркостью — не более 3, а для знаков индивидуального проектирования — не более 3 на 1 м2 поверхности изображения знака.

(Измененная редакция, Изм. № 1).

4.4.2. Знаки с внутренним освещением должны иметь равномерное распределение яркости по всему полю изображения.

4.4.3. Для знаков с внешним освещением освещенность на поверхности изображения должна быть 200 лк. В отдельных зонах знака, не несущих информацию для водителя, допускается освещенность не менее 40 лк.

(Измененная редакция, Изм. № 1).

4.4.4. Удельный коэффициент силы света (кд х \text{лк}^{- 1} х \text{м}^{- 2} ) знаков со световозвращающей поверхностью при угле отклонения \alpha = 20' и угле освещения \beta = (0 +/- 5)° (см. черт. 13) должен быть не менее: 20 — для белого цвета; 5 — для красного; 15 — для желтого; 7 — для зеленого; 3 — для синего.

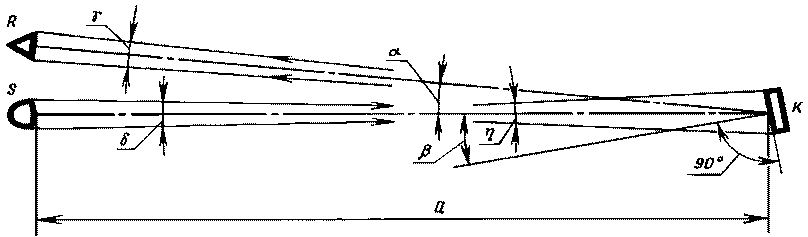

рис. 267

Черт. 13

Допускается перепад удельного коэффициента силы света одного цвета изображения знака не более 10%.

Удельный коэффициент силы света для знаков со световозвращающей поверхностью, размещаемых на международных автомобильных дорогах, при угле наблюдения \alpha = 20' и угле освещения \beta = 5°, должен соответствовать значениям, указанным в табл. 20.

Таблица 20

-1 -2 Удельный коэффициент силы света, кд х лк х м , не менее		Цвет
для знаков с равномерной укладкой стеклосфер в световозвращающей пленке	для знаков с ячеистой структурой световозвращающей пленки
2	7,5	Синий
5	15	Зеленый
8	24	Красный
15	45	Оранжевый
25	75	Желтый
50	180	Белый

(Измененная редакция, Изм. № 3).

4.4.5. Яркость знаков с внутренним и внешним освещением, размещаемых на международных автомобильных дорогах, в зависимости от яркости дорожного фона, должна соответствовать значениям, указанным в табл. 21.

Таблица 21

Цвет	Площадь знака, м2	Характер применения	-2 Яркость дорожных знаков, кд х м
Цвет	Площадь знака, м2	Характер применения	при низкой яркости дорожного фона -2 до 0,5 кд х м	при нормальной яркости дорожного фона -2 более 0,5 кд х м
Белый или желтый	Менее 1,5	-	От 60 до 100	От 150 до 350
	Более 1,5	В качестве фона	От 25 до 50	От 75 до 130
	Более 1,5	В качестве символа	От 50 до 80	От 100 до 200
Оранжевый	-	-	От 0,10 до 0,25 \
Зеленый	-	-	От 0,08 до 0,20 от яркости белого
Красный	-	-	От 0,05 до 0,13 элемента знака
Синий	-	-	От 0,03 до 0,10
Черный	-	-	Менее 0,03 /

4.4.6. Отношение максимальной яркости к минимальной для знаков с внутренним и внешним освещением, размещаемых на международных автомобильных дорогах, соответственно должно быть не более 5:1 и 10:1.

4.4.5, 4.4.6. (Введены дополнительно, Изм. № 3).

4.5 Колориметрические характеристики

4.5.1. Для знаков с внутренним и внешним освещением координаты цветности х, у и коэффициенты яркости \beta , определяемые в колориметрической системе МКО 1931 г. при источнике света С по ГОСТ 7721, должны соответствовать табл. 19 и черт. 11.

(Измененная редакция, Изм. № 1).

4.5.2. Координаты цветности х и у точек пересечения граничных линий цветовых областей дорожных знаков, размещаемых на международных автомобильных дорогах, определяемые в колориметрической системе МКО 1931 г. при источнике света Д65 и геометрии измерения 45°/0°, должны соответствовать указанным в табл. 22 и на черт. 14, 15.

Таблица 22

Цвет	Обозначение координат	Координаты цветности
		знаков со световозвращающей поверхностью для точек				знаков с внутренним и внешним освещением для точек
		1	2	3	4	1	2	3	4
Красный	х	0,569	0,655	0,690	0,595	0,569	0,655	0,690	0,595
Красный	у	0,341	0,345	0,310	0,315	0,341	0,345	0,310	0,315
Оранжевый	х	0,506	0,570	0,610	0,535	0,506	0,570	0,610	0,585
Оранжевый	у	0,404	0,429	0,390	0,375	0,404	0,429	0,390	0,375
Желтый	х	0,427	0,465	0,522	0,470	0,427	0,465	0,522	0,470
Желтый	у	0,483	0,534	0,477	0,440	0,483	0,534	0,477	0,440
Зеленый	х	0,026	0,007	0,248	0,177	0,013	0,313	0,313	0,209
Зеленый	у	0,399	0,703	0,409	0,362	0,486	0,682	0,453	0,383
Зеленый <*>	х	-	-	-	-	0,026	0,313	0,313	0,177
Зеленый <*>	у	-	-	-	-	0,399	0,682	0,453	0,362
Синий	х	0,078	0,150	0,210	0,137	0,078	0,196	0,225	0,137
Синий	у	0,171	0,220	0,160	0,038	0,171	0,250	0,184	0,038
Белый	х	0,285	0,335	0,355	0,305	0,290	0,340	0,350	0,300
Белый	у	0,325	0,375	0,355	0,305	0,320	0,370	0,360	0,310
Белый <**>	х	-	-	-	-	0,285	0,440	0,440	0,285
Белый <**>	у	-	-	-	-	0,322	0,432	0,382	0,264
Серый	х	-	-	-	-	0,290	0,340	0,350	0,300
Серый	у	-	-	-	-	0,320	0,370	0,360	0,310
Черный	х	-	-	-	-	0,260	0,345	0,385	0,300
Черный	у	-	-	-	-	0,310	0,395	0,355	0,270

<*> Координаты цветности приведены для знаков с внутренним освещением, когда зеленый цвет используют в качестве фона.

<**> Координаты цветности приведены для знаков с внутренним освещением для ночных условий.

График цветовых областей для знаков со световозвращающей
поверхностью

рис. 268

Черт. 14

График цветовых областей для знаков с внутренним и внешним
освещением

рис. 269

Черт. 15

4.5.3. Коэффициент яркости дорожных знаков, размещаемых на международных автомобильных дорогах, должен соответствовать значениям, указанным в табл. 23.

Таблица 23

Цвет	Коэффициент яркости, %, не менее
Цвет	знаков со световозвращающей поверхностью	знаков с внутренним и внешним освещением
Синий	1	5
Зеленый	4	10
Красный	5	7
Оранжевый	17	20
Желтый	27	45
Белый	35	75
Серый	-	От 16 до 24
Черный	-	До 3

4.5.2, 4.5.3. (Введены дополнительно, Изм. № 3).

5. ПРАВИЛА ПРИЕМКИ

5.1. Для проверки соответствия дорожных знаков требованиям настоящего стандарта предприятие-изготовитель должно проводить приемосдаточные и периодические испытания.

5.2. Объем испытаний и их периодичность — по техническим условиям на знаки конкретных видов.

6. МЕТОДЫ ИСПЫТАНИЙ

6.1. Испытания должны проводиться при температуре воздуха (25 +/- 10) °С, относительной влажности 45 — 80%, атмосферном давлении 84 — 107 кПа (630 — 800 мм рт. ст.).

6.2. Прочность лакокрасочных покрытий (пп. 4.2.4, 4.2.5) проверяют путем нанесения на покрытие стальным острием перекрещивающихся царапин глубиной до основного материала. В месте пересечения царапин не должно быть отслаивания покрытия.

6.3. (Исключен, Изм. № 1).

6.4. Сопротивление изоляции (п. 4.3.2) проверяют без ламп. Сопротивление изоляции должно измеряться мегаомметром постоянного тока напряжением 500 В с погрешностью измерения +/- 15%.

6.5. Электрическую прочность изоляции (п. 4.3.3) проверяют без ламп на высоковольтной установке переменного тока частотой 50 Гц, мощностью не менее 500 Вт. Напряжение повышают плавно от нуля или от значения, не превышающего номинального, до испытательного значения в течение 20 с.

Под испытательным напряжением знаки выдерживают в течение 1 мин, после чего напряжение плавно, не менее чем на 10 с, снижают до нуля.

Погрешность измерения не должна превышать +/- 5%.

6.6. Для проверки яркости (п. 4.4.1) изображение знака разделяют на равные участки квадратной формы со стороной не более 150 мм. Размер стороны выбирают таким образом, чтобы было выделено не менее 10 участков, распределенных по возможности равномерно по поверхности измеряемого элемента. Яркость измеряют фотоэлектрическим фотометром в центре каждого участка и определяют ее среднеарифметическое значение для каждого цвета.

Для проверки минимальной и максимальной яркости (кд х \text{м}^{- 2} ) изображения на знаке визуально выбирают на цветном элементе две точки с минимальной и максимальной яркостью и измеряют величины их яркостей.

(Измененная редакция, Изм. № 1, 3).

6.7. Равномерность распределения яркости (п. 4.4.2) проверяют для знаков в сборе в следующей последовательности.

Для каждого цвета визуально выделяют на поверхности знака две площадки с центрами в точках 1 и 2 с наибольшим возможным перепадом в яркости, отстоящих на расстоянии 50 мм друг от друга (черт. 12).

рис. 270

Черт. 12

Измеряют фотоэлектрическим фотометром величины яркостей L_{1} , L_{2} и L_{z} (кд х \text{м}^{- 2} ) соответственно в точках 1, 2 и z, симметрично расположенной между точками 1 и 2, и определяют равномерность распределения яркости, которую считают допустимой при соблюдении неравенства: |L_{1} - L_{2}| \leq 0,5L_{z} .

(Измененная редакция, Изм. № 3).

6.8. Освещенность (п. 4.4.3) измеряют люксметром с верхним пределом измерения не менее 500 лк и классом точности не ниже 10.

6.9. Удельный коэффициент силы света (п. 4.4.4) проверяют фотоэлектрическим методом. Для измерения используют следующие приборы и оборудование:

измерительный прибор класса точности не ниже 1,5 типа микроамперметра с пределами измерения от 0,05 до 0,1 мкА;
осветитель с источником света А ( \text{Т}_{\text{цВ}} = 2854 К), создающий на поверхности образца освещенность 1 — 20 лк с неравномерностью не более 5%;
фотоприемник, коррегированный под спектральную чувствительность стандартного фотометрического наблюдателя МКО;
поворотное устройство для вращения образца в двух взаимно перпендикулярных плоскостях.

Для измерений осветитель S, фотоприемник R и образец К световозвращающей пленки с габаритными размерами не более 100 х 100 мм устанавливают в соответствии со схемой, приведенной на черт. 13. Угловые апертуры осветителя ( \delta ) и фотоприемника ( \gamma ) \leq 10', а образцов \eta \leq 20'. Измерение производят при угле наблюдения \alpha = 20' и угле освещения \beta = -5°.

6.10. Координаты цветности х, у и коэффициенты яркости (п. 4.5.1) измеряют при освещении источником света С по ГОСТ 7721 под углом 45°, а наблюдение — в направлении перпендикуляра к поверхности.

Допускается контроль цвета производить визуально методом сравнения по образцам цвета, утвержденным в установленном порядке.

Координаты цветности х, у и коэффициенты яркости знаков, размещаемых на международных автомобильных дорогах, измеряют с помощью колориметра или другого прибора при освещении источником света Д65 под углом 45° и наблюдения в направлении, перпендикулярном к поверхности знака. Допускается при измерениях пользоваться приборами с источником света С.

Координаты цветности и коэффициенты яркости определяют в соответствии с инструкцией, приложенной к применяемому прибору.

6.9, 6.10. (Измененная редакция, Изм. № 3).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. На корпусе знака или специальной табличке, прикрепленной к знаку, должна быть нанесена маркировка, содержащая следующие данные:

а) товарный знак предприятия-изготовителя;

б) дату изготовления;

в) обозначение настоящего стандарта и технических условий.

Кроме этого, на знаках с внутренним освещением необходимо указывать:

г) номинальное напряжение в вольтах;

д) количество ламп;

е) номинальную мощность каждой лампы.

7.2. Готовые знаки (кроме световозвращающих) должны быть обернуты в упаковочную по ГОСТ 8273 или влагонепроницаемую по ГОСТ 515 бумагу и уложены в дощатые обрешетки по ГОСТ 12082 или фанерные ящики по ГОСТ 5959.

7.3 Маркировка транспортной тары — по ГОСТ 14192.

7.4. При транспортировании светозащищающих знаков должны применяться прокладочные материалы.

7.5. Условия хранения и транспортирования знаков в части воздействия климатических факторов — по группе условий хранения ОЖ4 ГОСТ 15150.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель должен гарантировать соответствие знаков требованиям настоящего стандарта при соблюдении условий хранения, транспортирования и эксплуатации.

8.2. Гарантийный срок для знаков с внутренним и внешним освещением — два года, а для знаков со световозвращающей поверхностью — один год со дня ввода в эксплуатацию.

Приложение 1
Обязательное

ИЗОБРАЖЕНИЯ ЗНАКОВ НА МАСШТАБНОЙ СЕТКЕ

Предупреждающие знаки

рис. 271

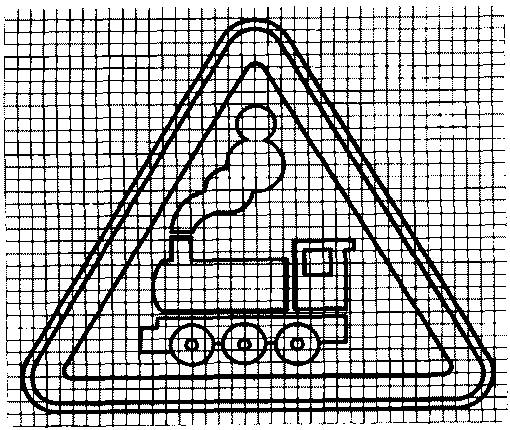

рис. 272

рис. 273

рис. 274

рис. 275

рис. 276

рис. 277

рис. 278

рис. 279

рис. 280

рис. 281

рис. 282

рис. 283

рис. 284

рис. 285

рис. 286

рис. 287

рис. 288

рис. 289

рис. 290

рис. 291

рис. 292

рис. 293

рис. 294

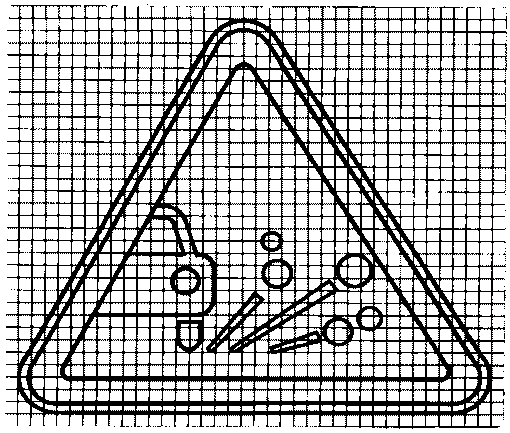

рис. 295

рис. 296

рис. 297

рис. 298

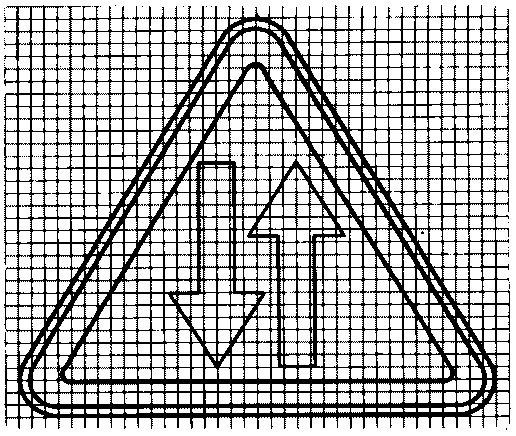

рис. 299

рис. 300

рис. 301

рис. 302

рис. 303

рис. 304

рис. 305

рис. 306

рис. 307

рис. 308

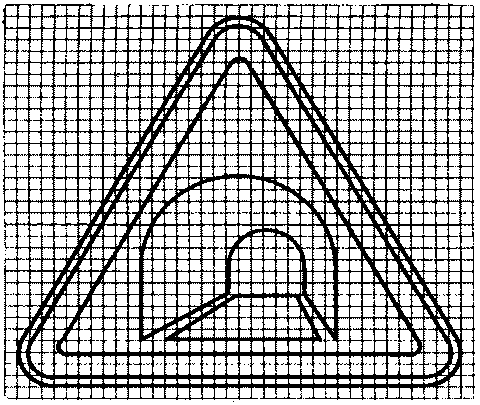

рис. 309

рис. 310

рис. 311

рис. 312

рис. 313

Знаки приоритета

рис. 314

рис. 315

рис. 316

рис. 317

рис. 318

рис. 319

рис. 320

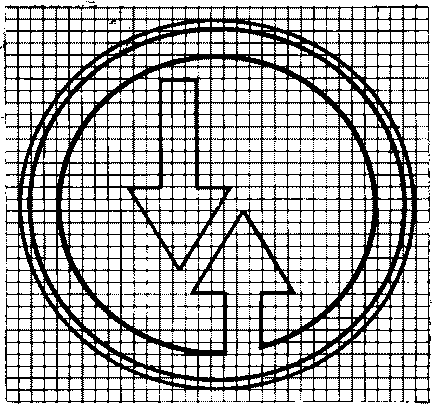

рис. 321

рис. 322

Запрещающие знаки

рис. 323

рис. 324

рис. 325

рис. 326

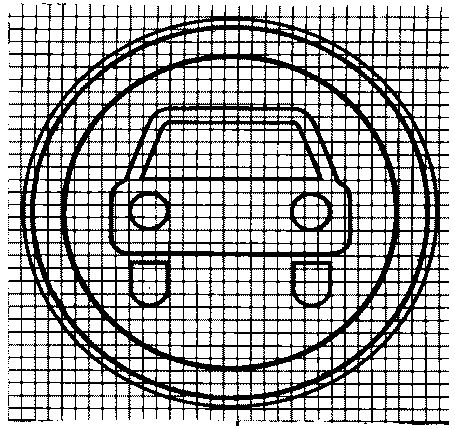

рис. 327

рис. 328

рис. 329

рис. 330

рис. 331

рис. 332

рис. 333

рис. 334

рис. 335

рис. 336

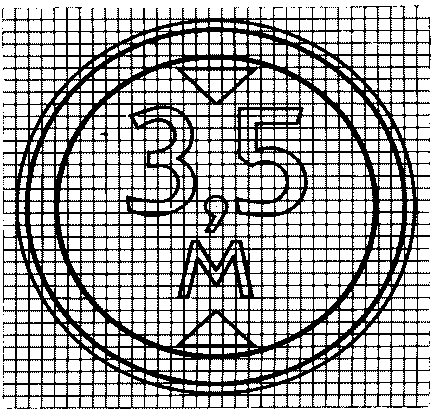

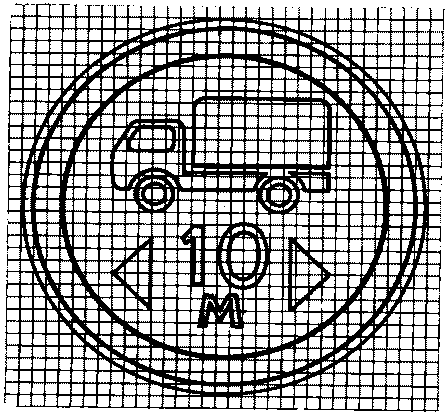

рис. 337

рис. 338

рис. 339

рис. 340

рис. 341

рис. 342

рис. 343

рис. 344

рис. 345

рис. 346

рис. 347

рис. 348

рис. 349

рис. 350

рис. 351

рис. 352

рис. 353

рис. 354

рис. 355

рис. 356

рис. 357

Предписывающие знаки

рис. 358

рис. 359

рис. 360

рис. 361

рис. 362

рис. 363

рис. 364

рис. 365

рис. 366

рис. 367

рис. 368

рис. 369

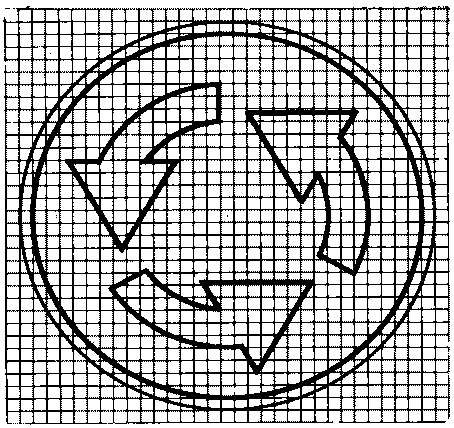

рис. 370

рис. 371

рис. 372

рис. 373

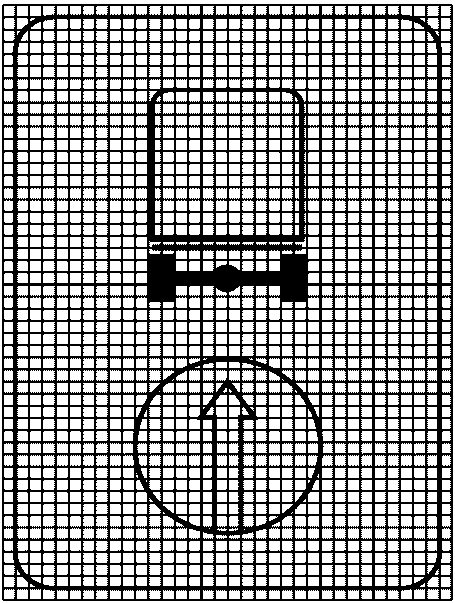

рис. 374

рис. 375

Информационно-указательные знаки

рис. 376

рис. 377

рис. 378

рис. 379

рис. 380

рис. 381

рис. 382

рис. 383

рис. 384

рис. 386

рис. 387

рис. 388

рис. 389

рис. 390

рис. 391

рис. 392

рис. 393

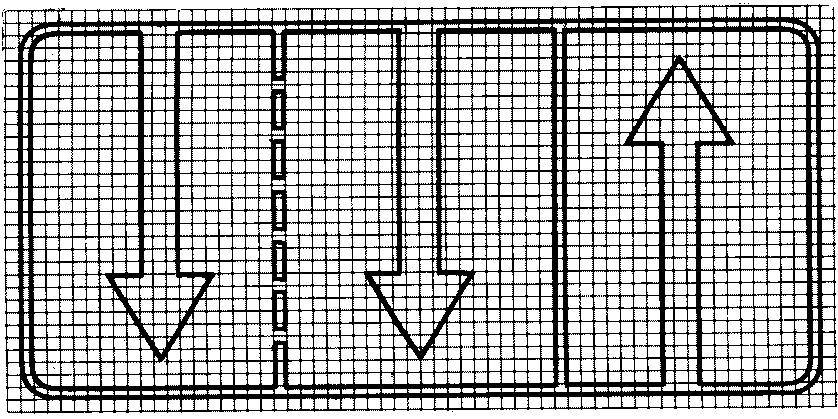

рис. 394

рис. 395

рис. 396

рис. 397

рис. 398

рис. 399

рис. 400

рис. 401

рис. 402

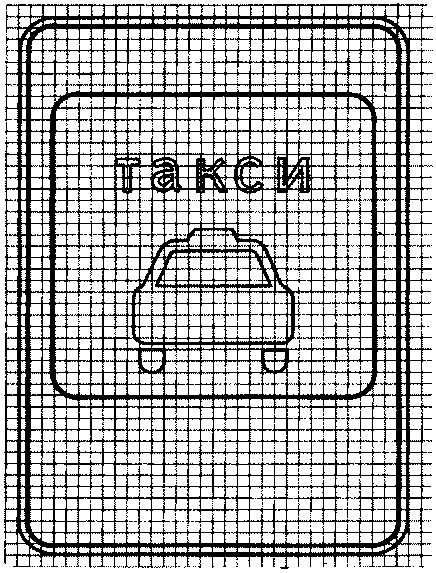

рис. 403

рис. 404

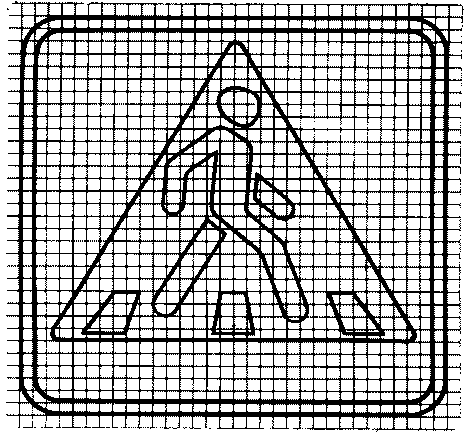

рис. 405

рис. 406

рис. 407

рис. 408

рис. 409

рис. 410

рис. 411

рис. 412

рис. 413

рис. 414

рис. 415

рис. 416

рис. 417

5.29.1

рис. 418

5.29.2

рис. 419

рис. 420

рис. 421

рис. 422

рис. 423

рис. 424

рис. 425

рис. 426

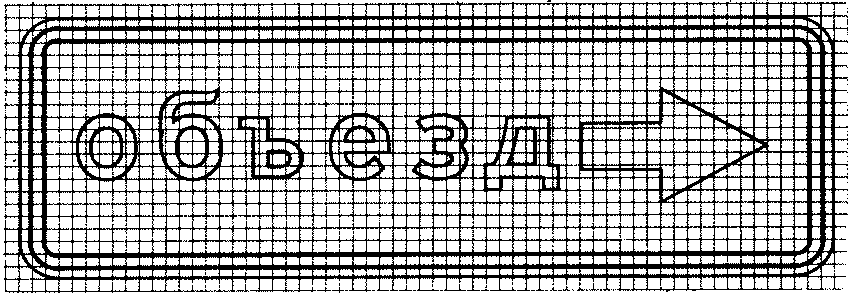

рис. 427

рис. 428

рис. 429

рис. 430

рис. 431

рис. 432

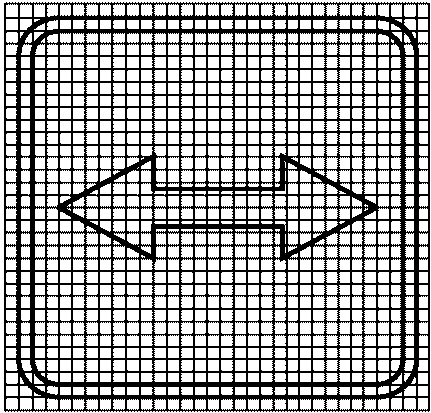

рис. 433

рис. 434

рис. 435

Знаки сервиса

рис. 436

рис. 437

рис. 438

рис. 439

рис. 440

рис. 441

рис. 442

рис. 443

рис. 444

рис. 445

рис. 446

рис. 447

рис. 448

Знаки дополнительной информации
(таблички)

рис. 449

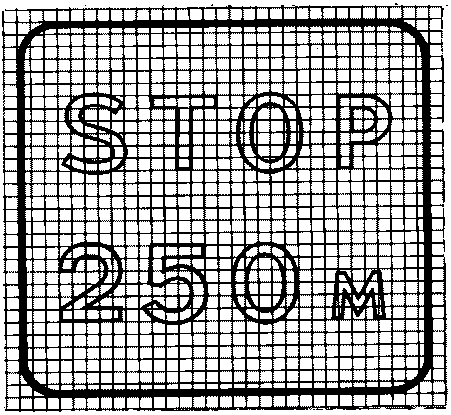

рис. 450

рис. 451

рис. 452

рис. 453

рис. 454

рис. 455

рис. 456

рис. 457

рис. 458

рис. 459

рис. 460

рис. 461

рис. 462

рис. 463

рис. 464

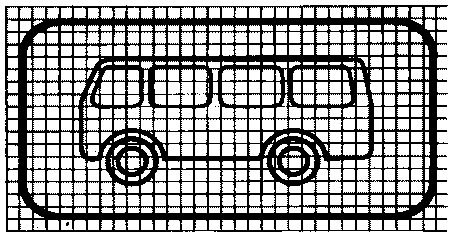

рис. 465

рис. 466

рис. 467

рис. 468

рис. 469

рис. 470

рис. 471

рис. 472

рис. 473

рис. 474

рис. 475

рис. 476

рис. 477

рис. 478

рис. 479

рис. 480

рис. 481

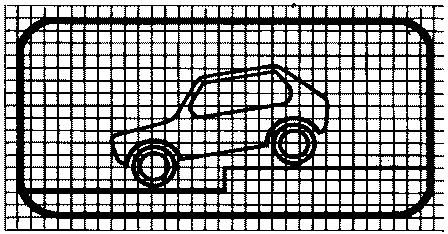

рис. 482

рис. 483

рис. 484

рис. 485

рис. 486

рис. 487

рис. 488

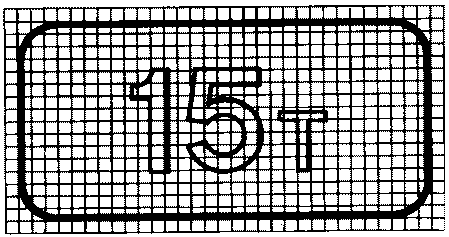

рис. 489

рис. 490

рис. 491

рис. 492

рис. 493

рис. 494

рис. 495

рис. 496

рис. 497

рис. 498

Приложение 1. (Измененная редакция, Изм. № 6).

Приложение 2
Обязательное

ШРИФТ НА МАСШТАБНОЙ СЕТКЕ

Буквы русского алфавита

рис. 499

рис. 500

рис. 501

рис. 502

рис. 503

Буквы латинского алфавита

рис. 504

рис. 505

рис. 506

рис. 507

Буквы армянского алфавита

рис. 508

рис. 509

рис. 510

рис. 511

рис. 512

рис. 513

Буквы грузинского алфавита

рис. 514

рис. 515

рис. 516

рис. 517

рис. 518

Цифры и знаки препинания

рис. 519

рис. 520

Буквы на основе русского алфавита

рис. 521

рис. 522

рис. 523

рис. 524

рис. 525

рис. 526

рис. 527

рис. 528

рис. 529

Буквы на основе латинского алфавита

рис. 530

рис. 531

рис. 532

рис. 533

Приложение 3
Справочное

ПРИМЕРЫ КОМПОНОВКИ ЗНАКОВ
ИНДИВИДУАЛЬНОГО ПРОЕКТИРОВАНИЯ

Знак 5.20.1

рис. 534

Размер а — не менее 0,3 h_{\text{п}} .

Знак 5.21.1

рис. 535

Знак 5.21.2

рис. 536

Знак 5.27

рис. 537
