ГОСТ 24698-81. Двери деревянные наружные для жилых и общественных зданий. Типы, конструкции и размеры
(утв. Постановлением Госстроя СССР от 13.04.1981 № 51)
Внимание
Документ утратил силу с 1 июля 2017 года в связи с изданием Приказа Росстандарта от 22.11.2016 № 1734-ст. Взамен введен в действие ГОСТ 475-2016. Документ утратил силу с 1 июля 2017 года в связи с изданием Приказа Росстандарта от 22.11.2016 № 1734-ст. Взамен введен в действие ГОСТ 475-2016.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 24698-81"]:::rst click n0 "https://bukva.ai/docs/gost-24698-81" "ГОСТ 24698-81. Двери деревянные наружные для жилых и общественных зданий. Типы, конструкции и размеры (утв. Постановлением Госстроя СССР от 13.04.1981 N 51)" n1["ГОСТ 475-2016"]:::doc click n1 "https://bukva.ai/docs/standart-gost-475-2016" "ГОСТ 475-2016. Межгосударственный стандарт. Блоки дверные деревянные и комбинированные. Общие технические условия (введен в действие Приказом Росстандарта от 22.11.2016 N 1734-ст)" n2["ГОСТ 475-2026"]:::notEnt click n2 "https://bukva.ai/docs/standart-gost-475-2026" "ГОСТ 475-2026. Межгосударственный стандарт. Блоки дверные деревянные и комбинированные. Общие технические условия (введен в действие Приказом Росстандарта от 13.05.2026 N 472-ст)" n0 --> n1 n1 --> n2 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие
Постановлением Госстроя СССР
от 13 апреля 1981 г. № 51
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВЕРИ ДЕРЕВЯННЫЕ НАРУЖНЫЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
Wooden external doors for dwellings and public buildings. Types, structure and dimensions
Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.
Исполнители: Ю.А. Арго (руководитель темы), канд. техн. наук; И.В. Строков; И.С. Посельская; Г.Г. Коваленко; З.А. Буркова; Г.В. Левушкин.
Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР;
Настоящий стандарт распространяется на деревянные наружные распашные двери для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
Стандарт не распространяется на двери уникальных общественных зданий: вокзалов, театров, музеев, спортивных дворцов, выставочных павильонов, дворцов культуры.
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1 Двери, изготовляемые по настоящему стандарту, в зависимости от назначения подразделяются на следующие типы:
1.2. Двери типа Н должны изготовляться с щитовыми и рамочными полотнами. Рамочные полотна могут быть качающимися. Двери типов С и Л должны изготовляться с щитовыми полотнами. Щитовые полотна могут изготовляться с реечной обшивкой.
Двери типов Н и С изготовляются с однопольными и двупольными, остекленными и глухими полотнами, с порогом и без порога.
1.3. Все двери, изготовляемые по настоящему стандарту, относятся к дверям повышенной влагостойкости.

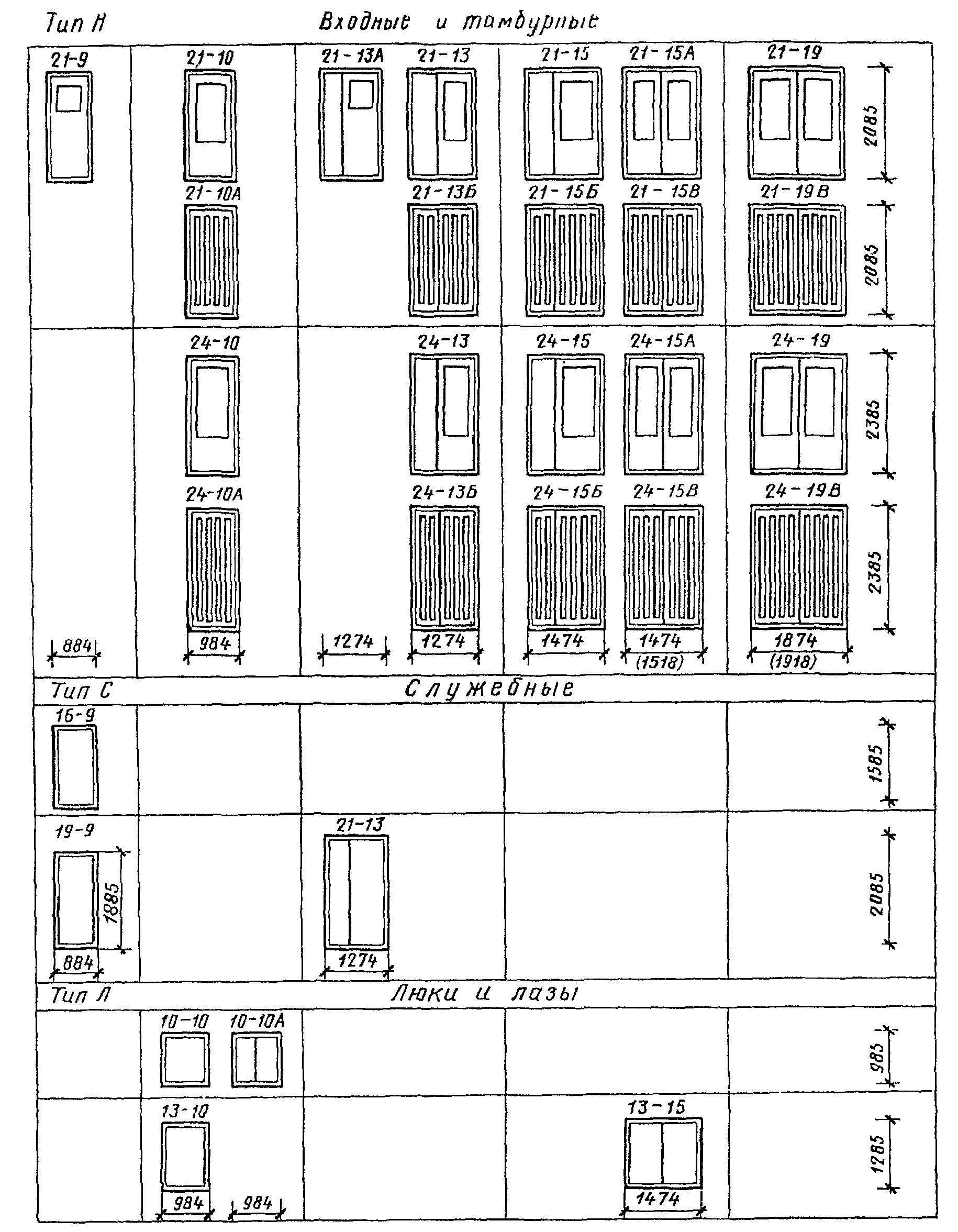

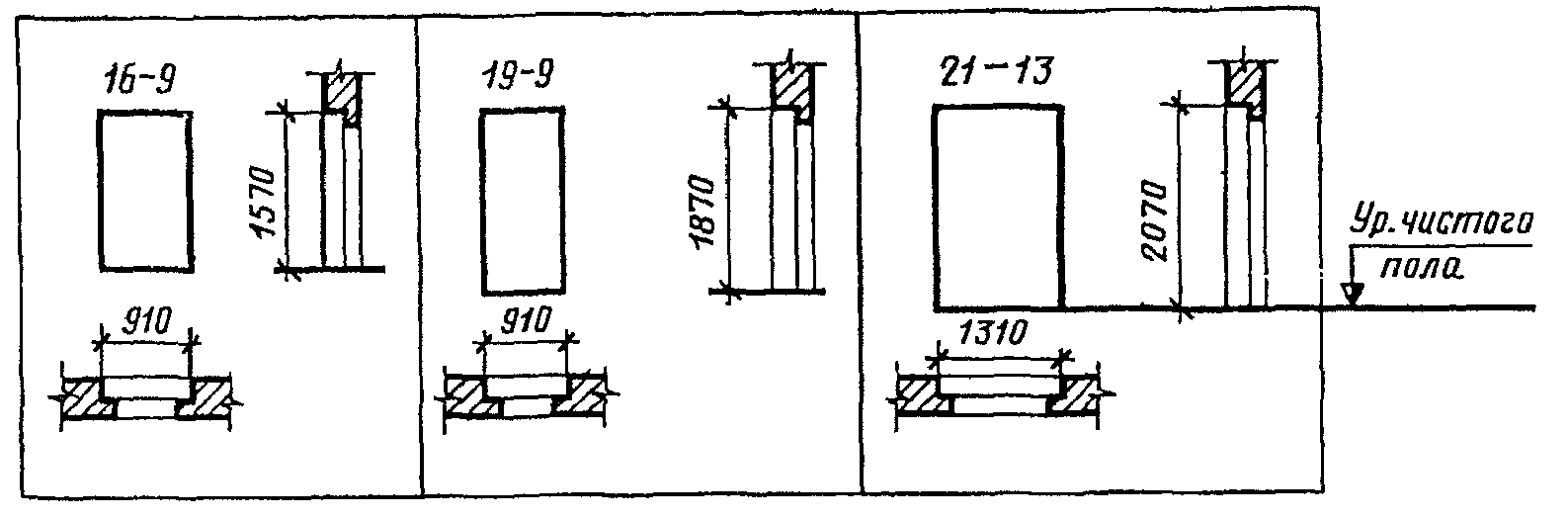

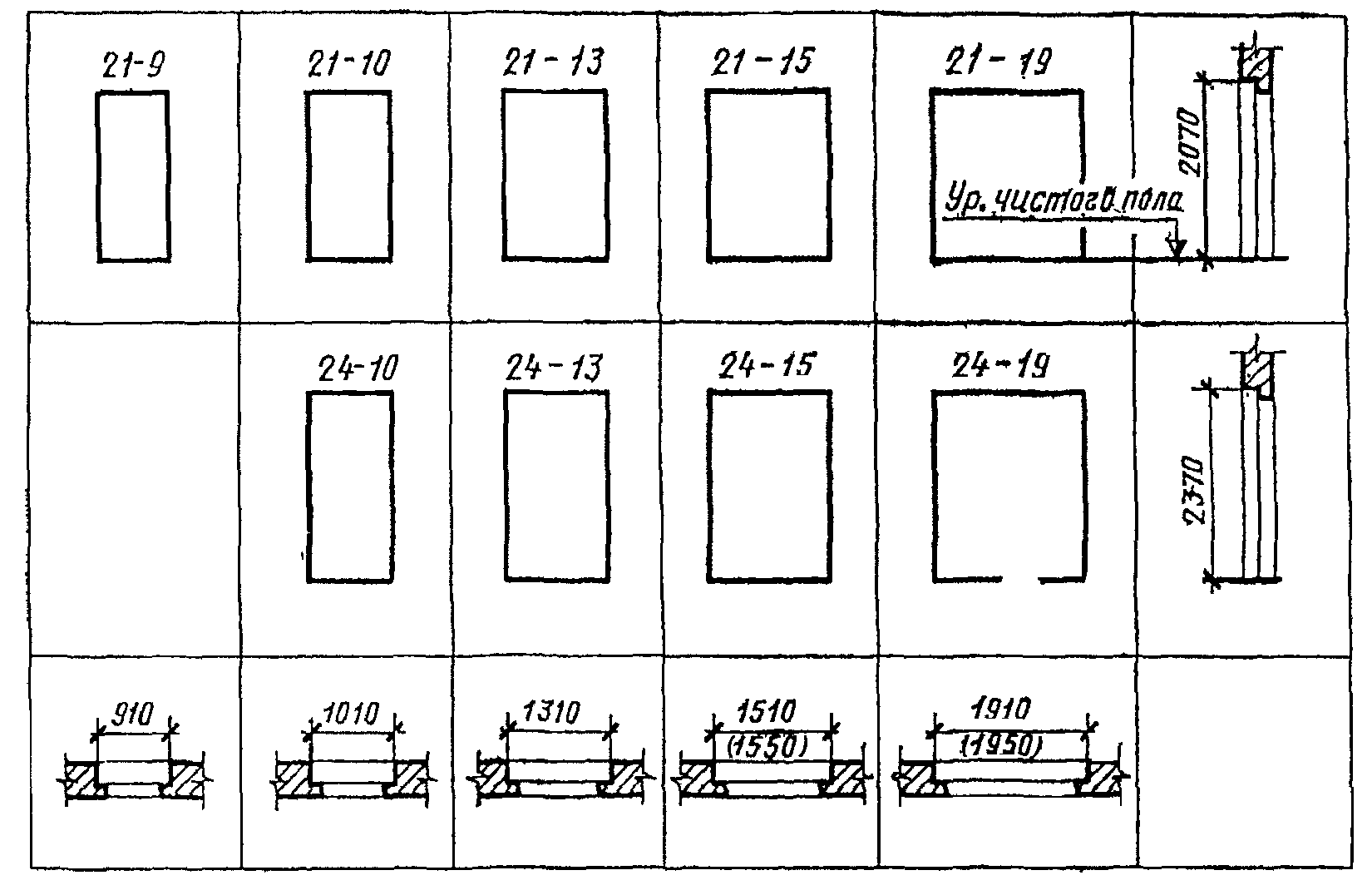

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. 1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в мм. Размеры проемов приведены в справочном Приложении 1.
По согласованию потребителя с предприятием-изготовителем допускается изменять рисунок остекления за счет уменьшения размеров стекол или их членения, а также применения глухих полотен.
Полотна дверей типа С, обиваемые с двух сторон тонколистовой оцинкованной сталью по ГОСТ 7118-78, имеют размеры по ширине на 6, а по высоте на 5 мм меньше, чем у полотен без обивки.
Дверьми типа С могут быть также двери со сплошным заполнением и усиленной коробкой по ГОСТ 6629-74.
1.5. Устанавливается следующая структура условного обозначения (марки) дверей.
X X X - X X X
| Вид изделия: Д — дверь Тип изделия: | |||||
| Н — входная или тамбурная; С — служебная; Л — люк или лаз Размер проема по высоте в дм Размер проема по ширине в дм Буквы, обозначающие: А, Б и В — варианты рисунков одного размера; Г — дверь глухая; К — дверь с качающимися полотнами; Л — дверь левая; П — дверь с порогом; Т — дверь трудносгораемая; У — дверь утепленная; Щ — дверь щитовая; Р1 и Р2 — обшивка и ее типы | |||||
дверь входная или тамбурная однопольная для проема высотой 21 и шириной 9 дм, остекленная, с правой навеской щитового полотна, с порогом, с обшивкой типа 2:
то же, с левой навеской рамочного полотна:
дверь входная или тамбурная с качающимися полотнами для проема высотой 24 и шириной 15 дм:
дверь служебная двупольная глухая, для проема высотой 21 и шириной 13 дм, утепленная:

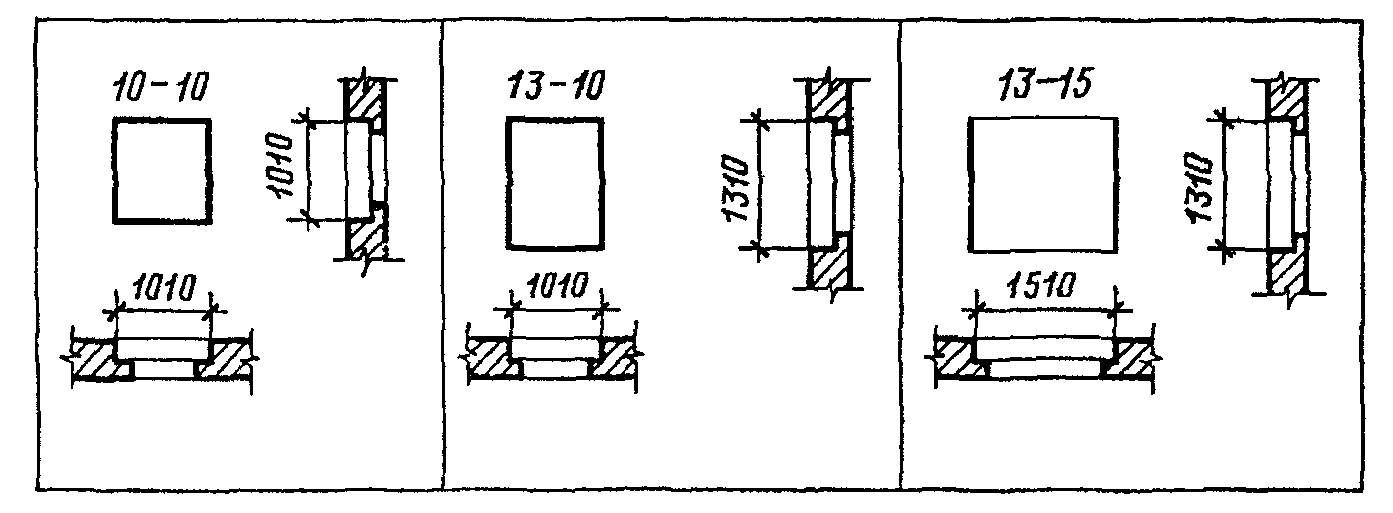

люк однопольный для проема высотой 13 и шириной 10 дм:
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475-78, настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

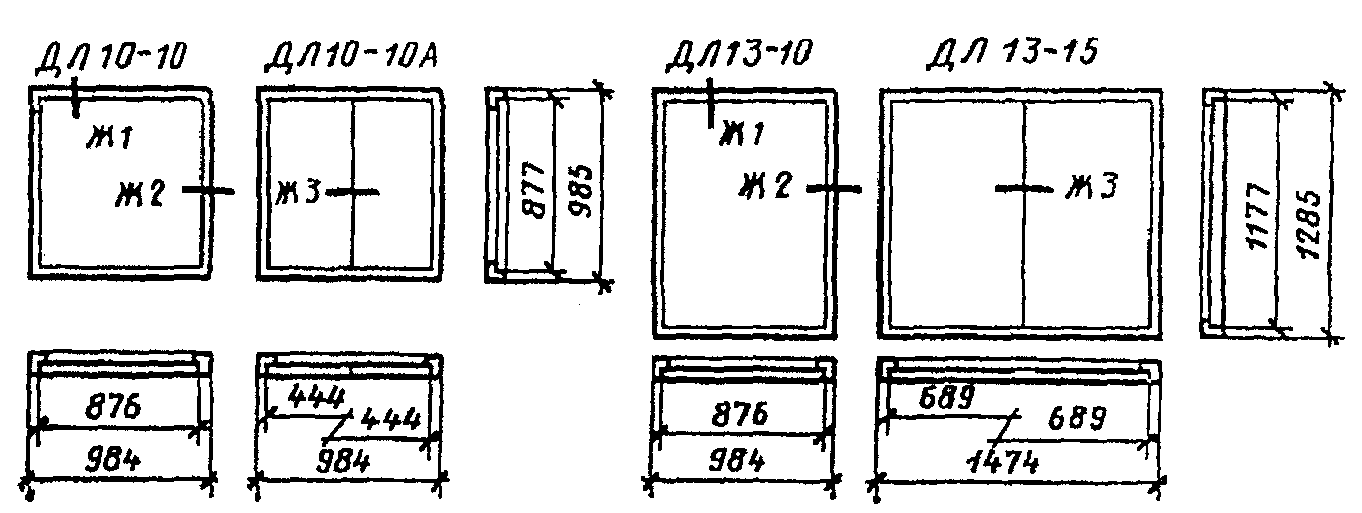

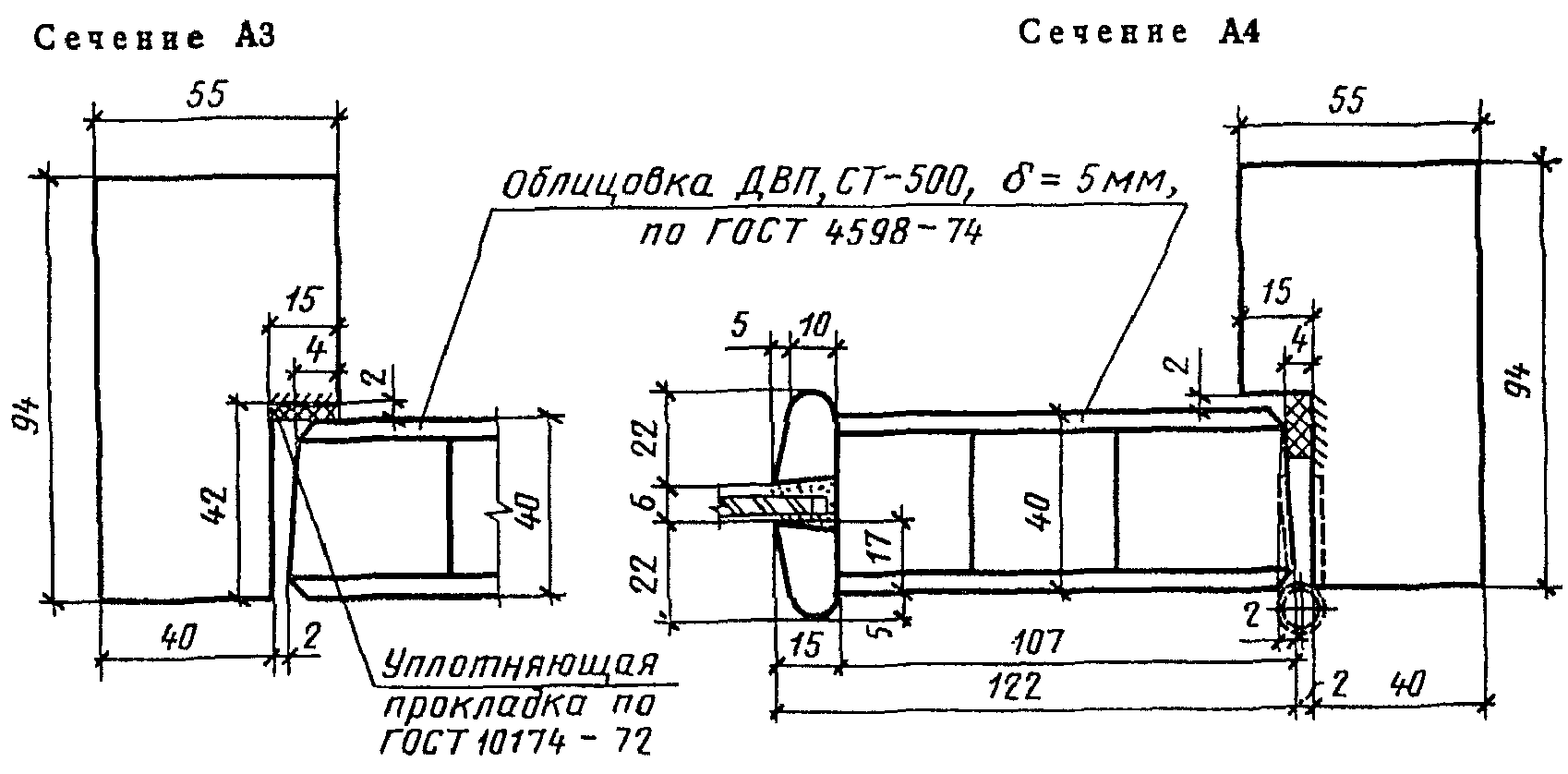

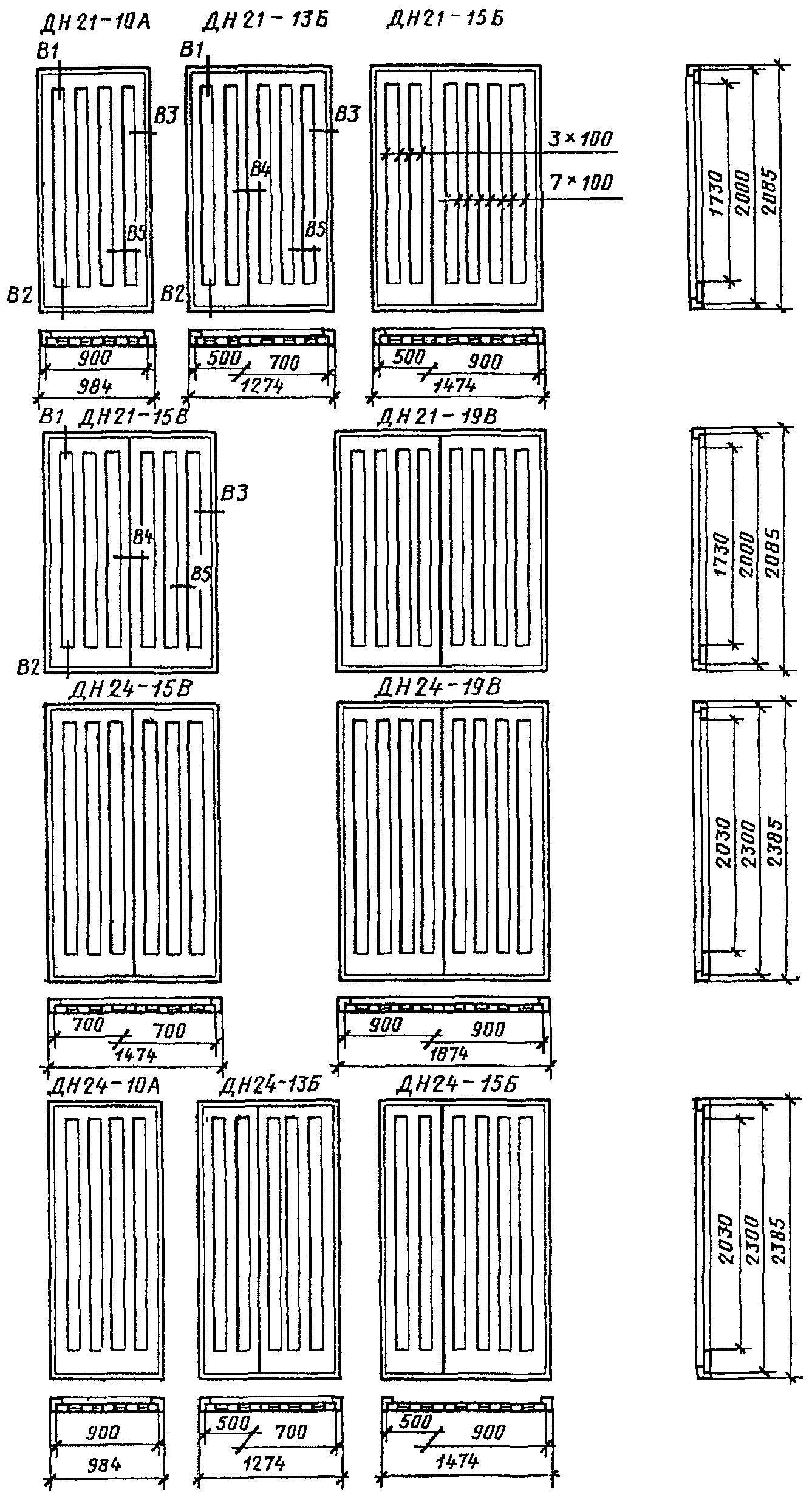

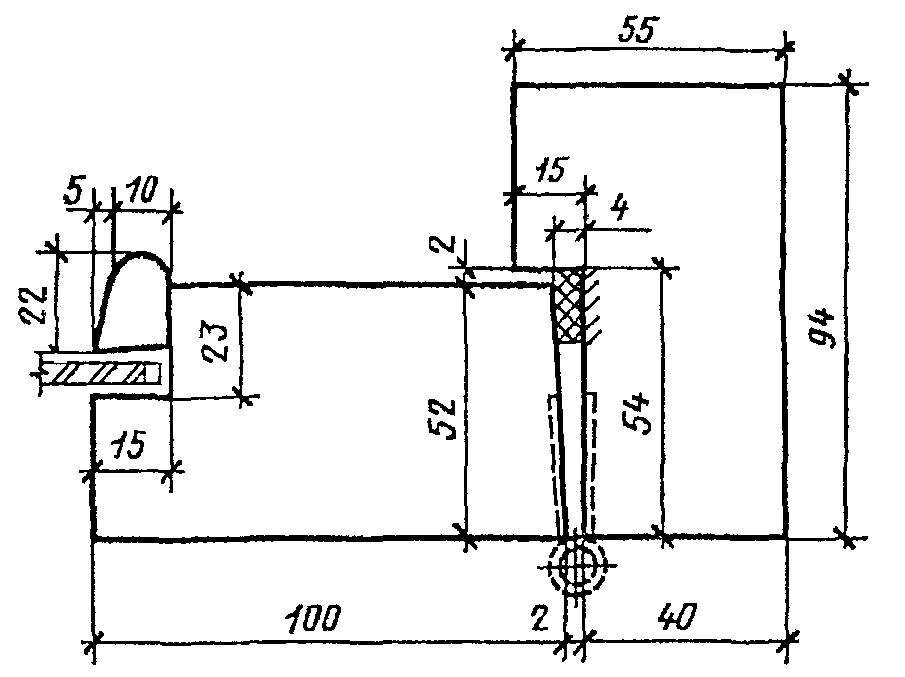

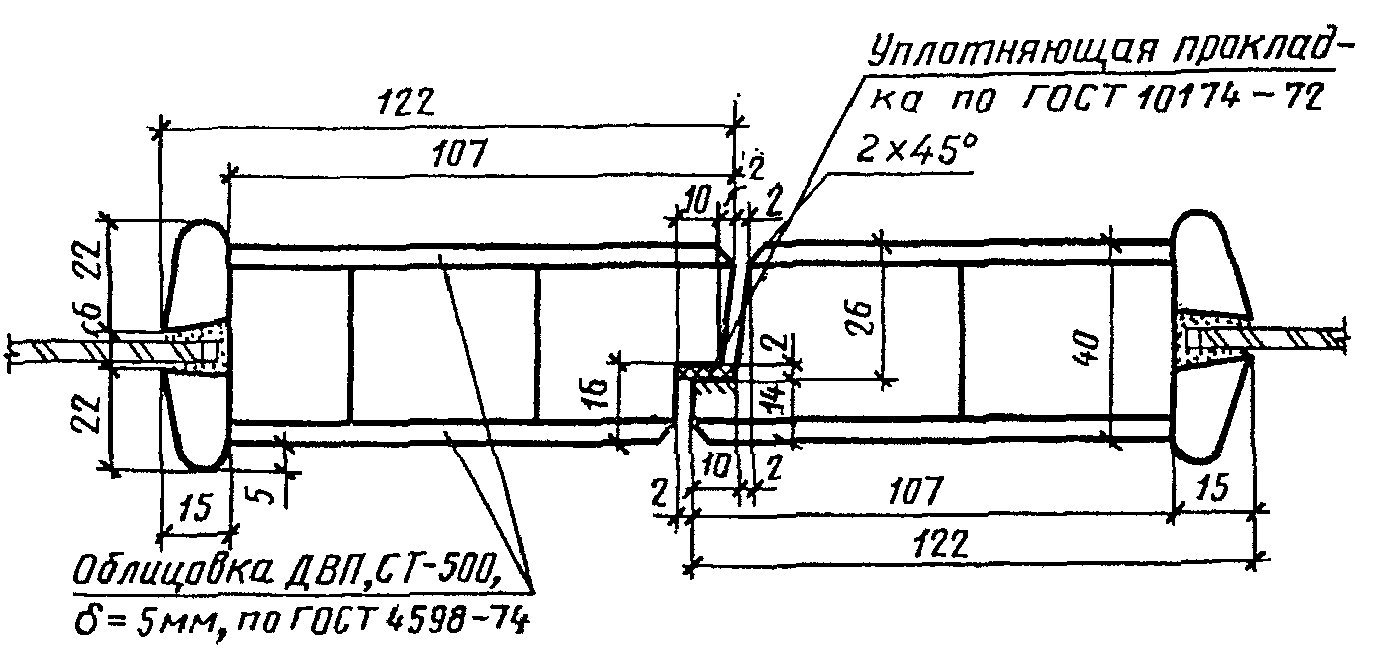

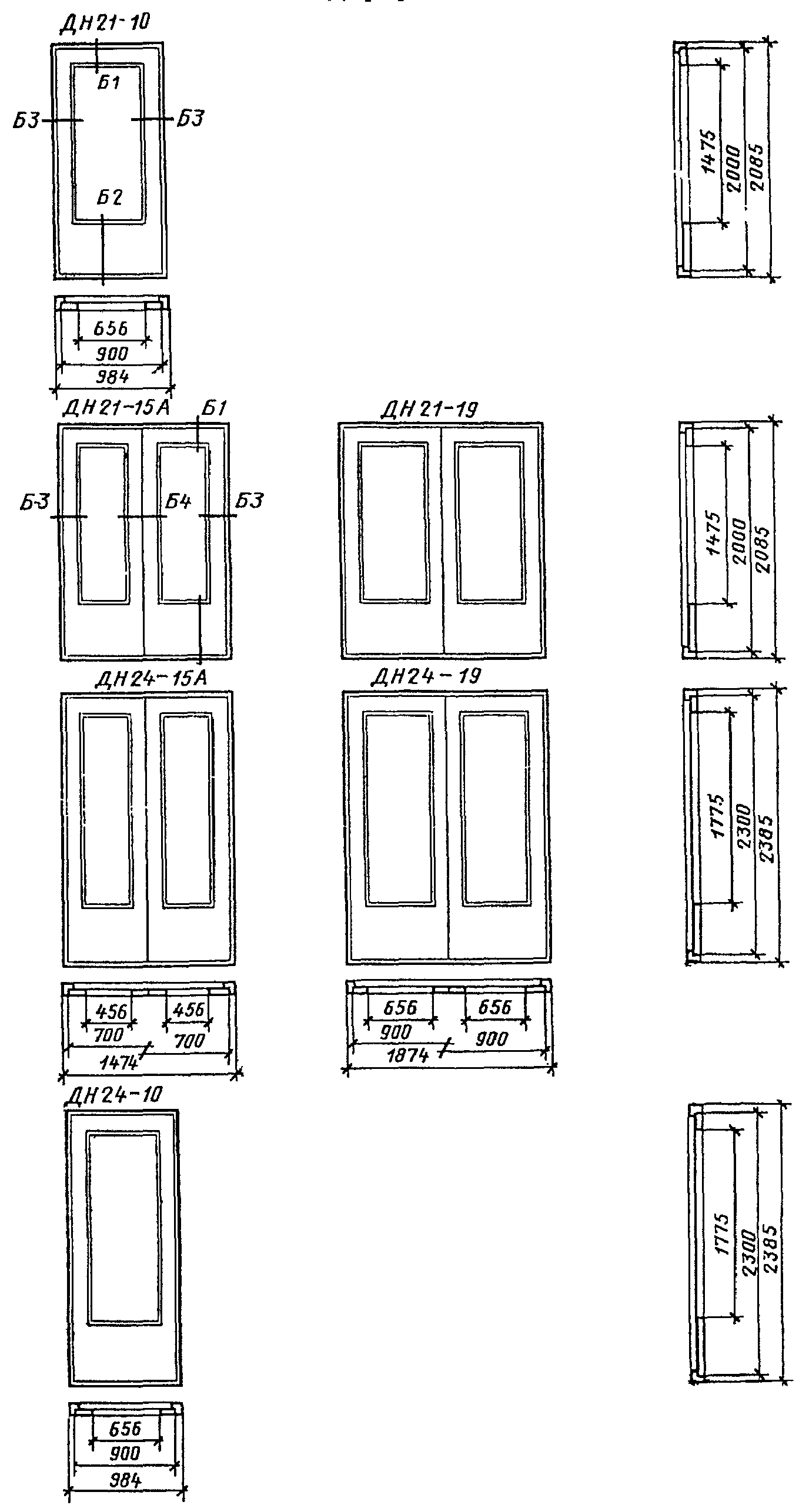

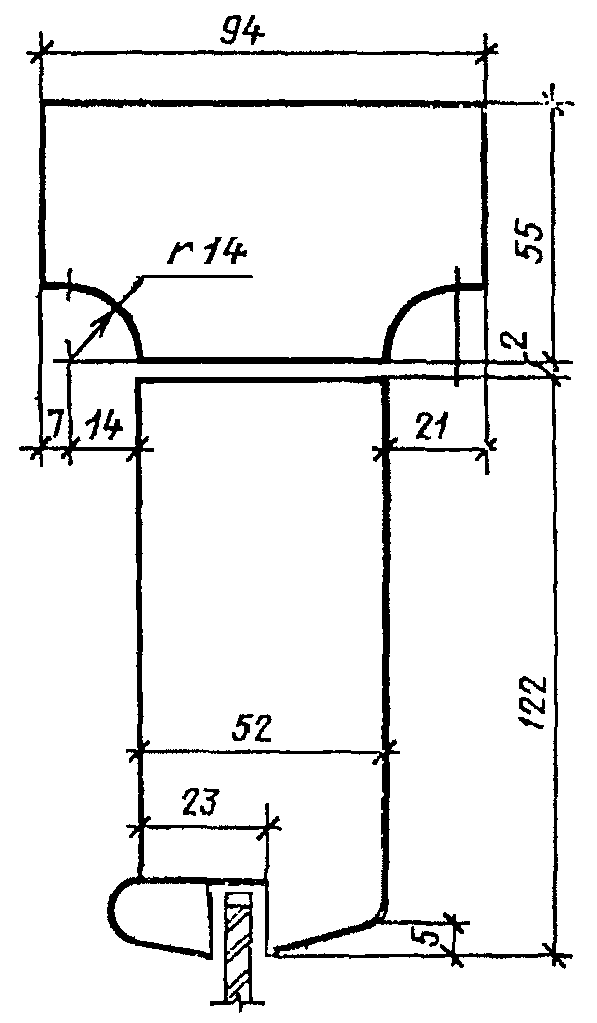

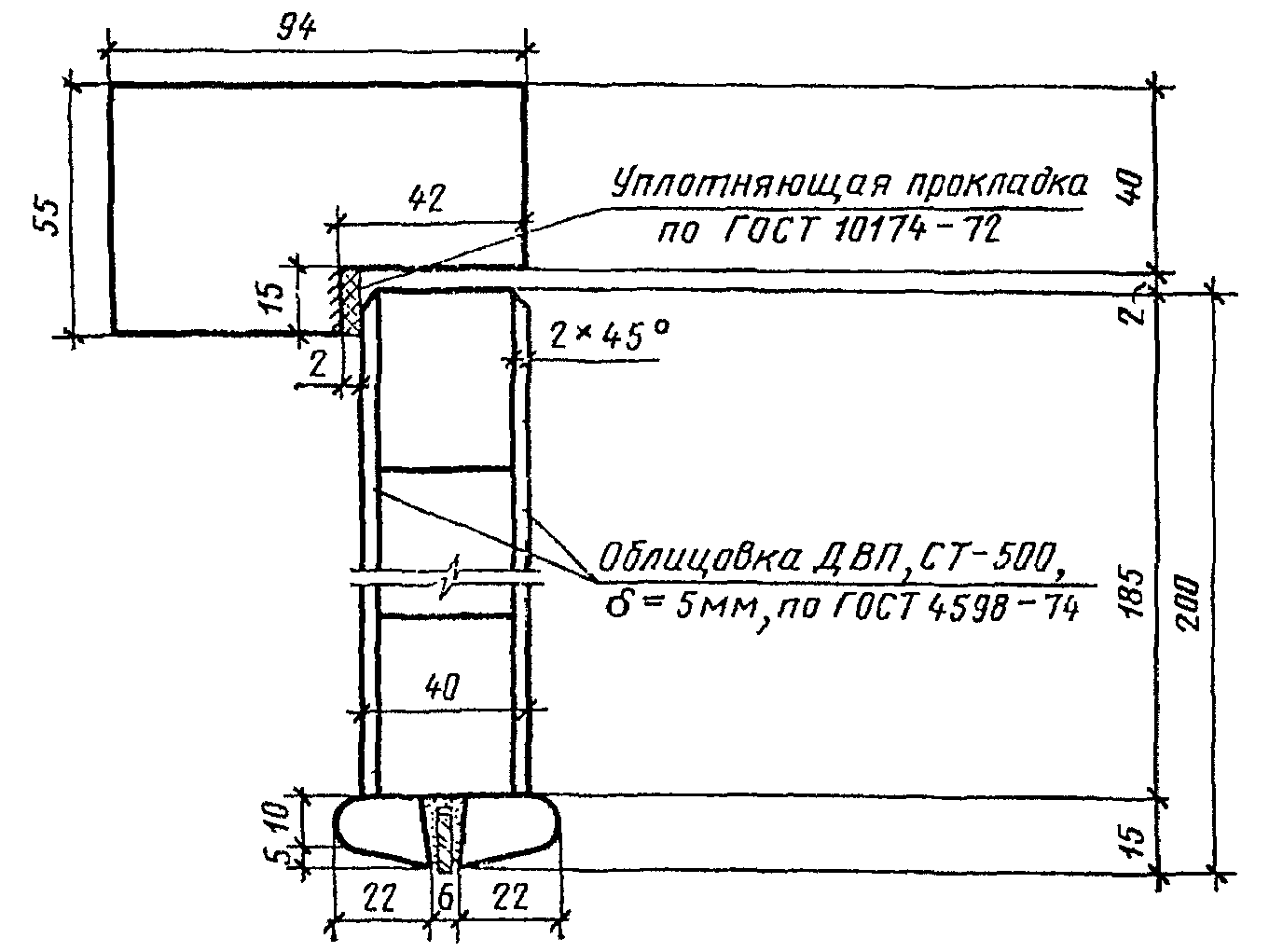

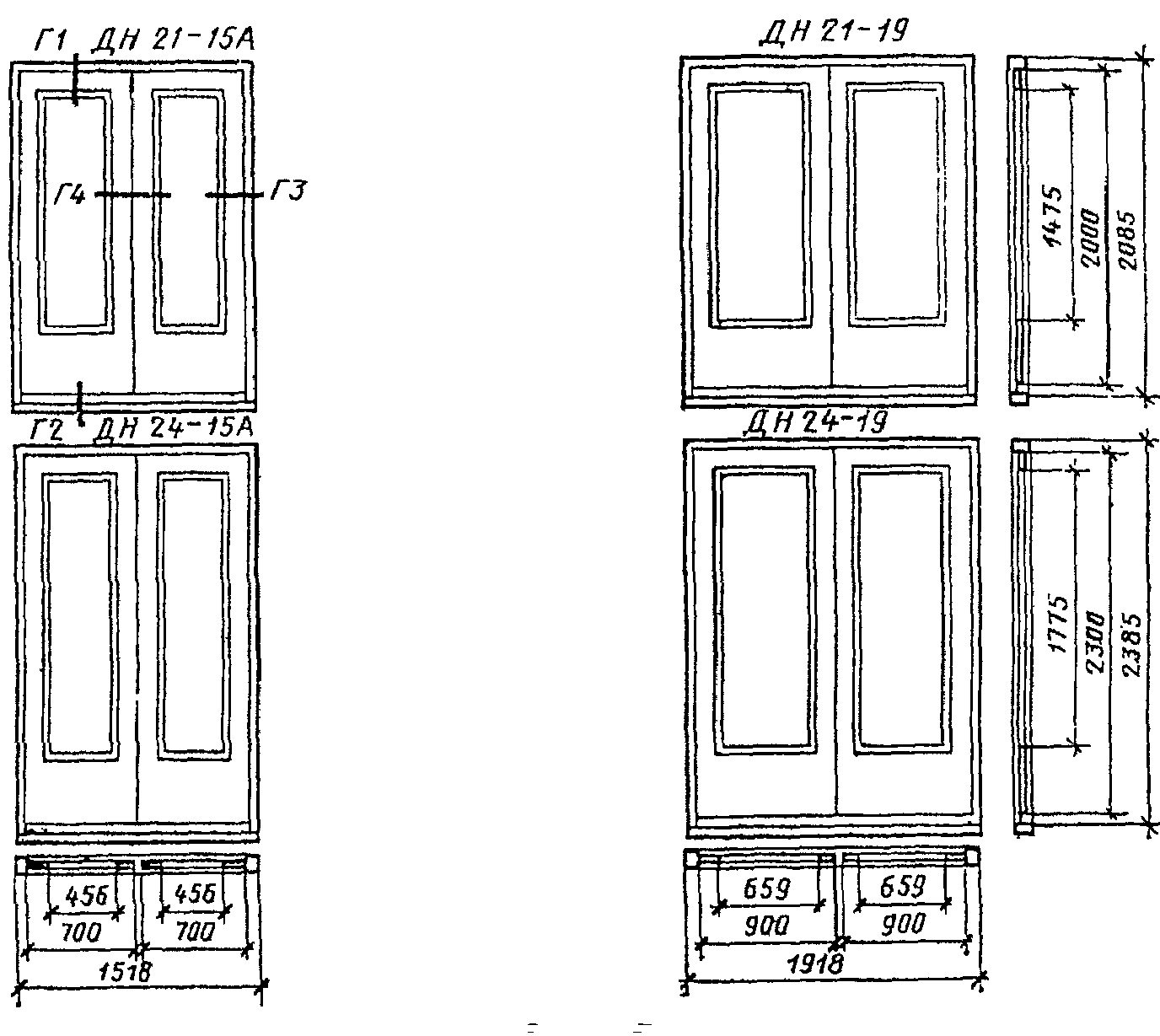

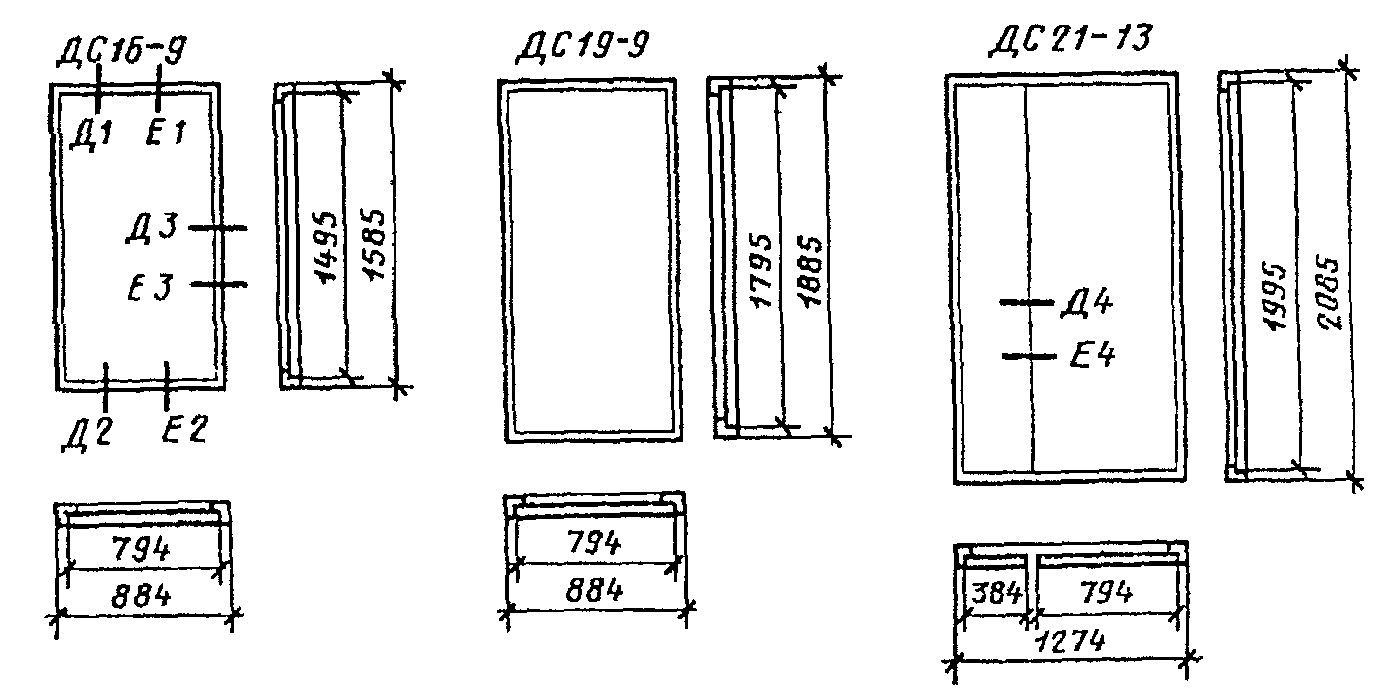

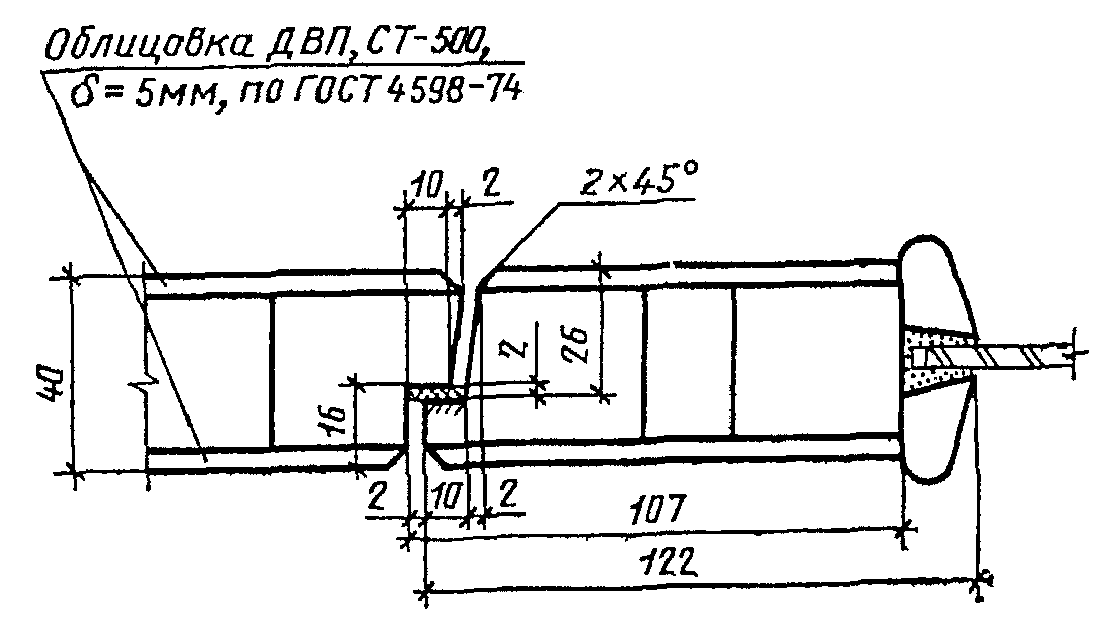

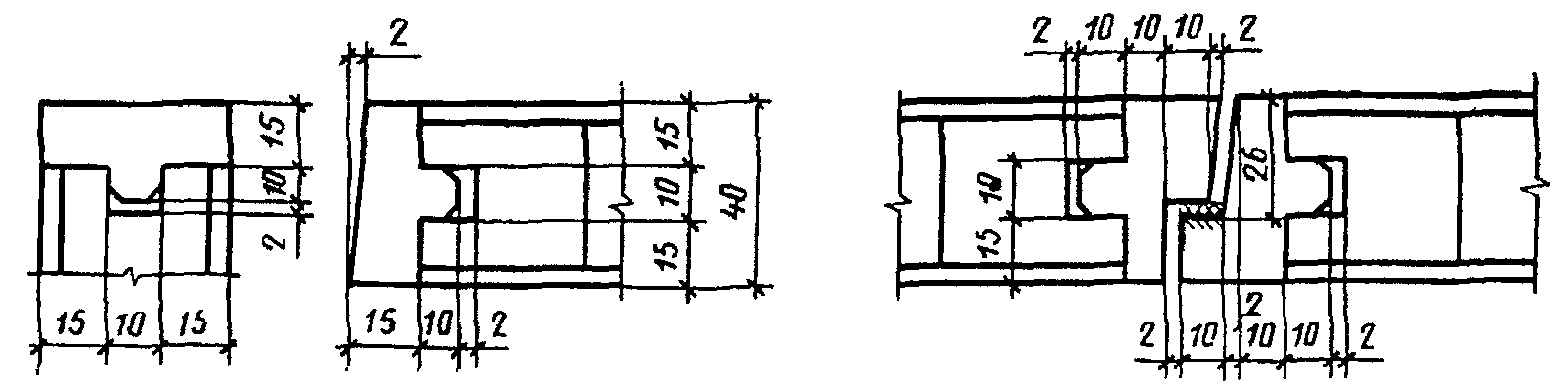

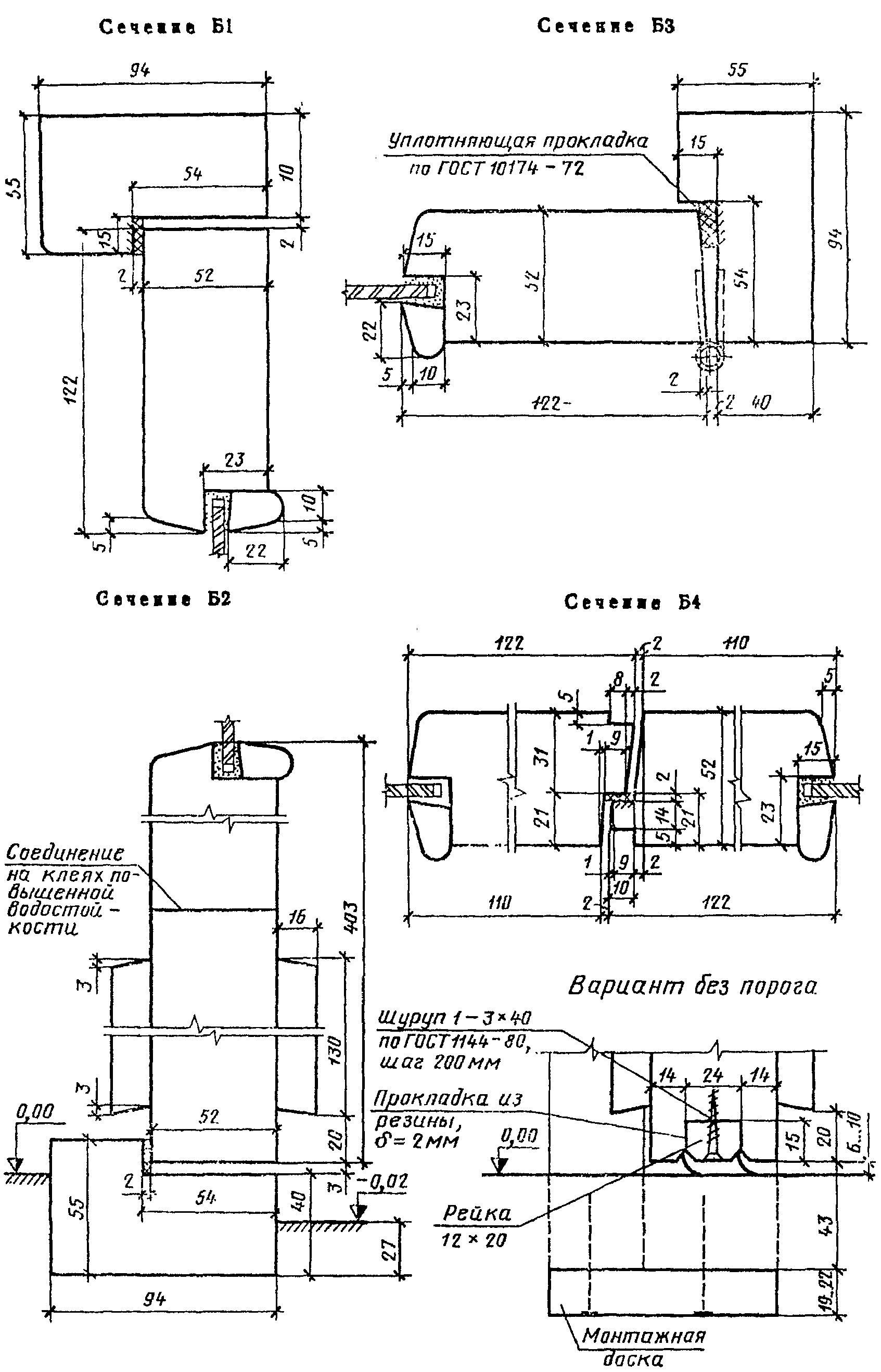

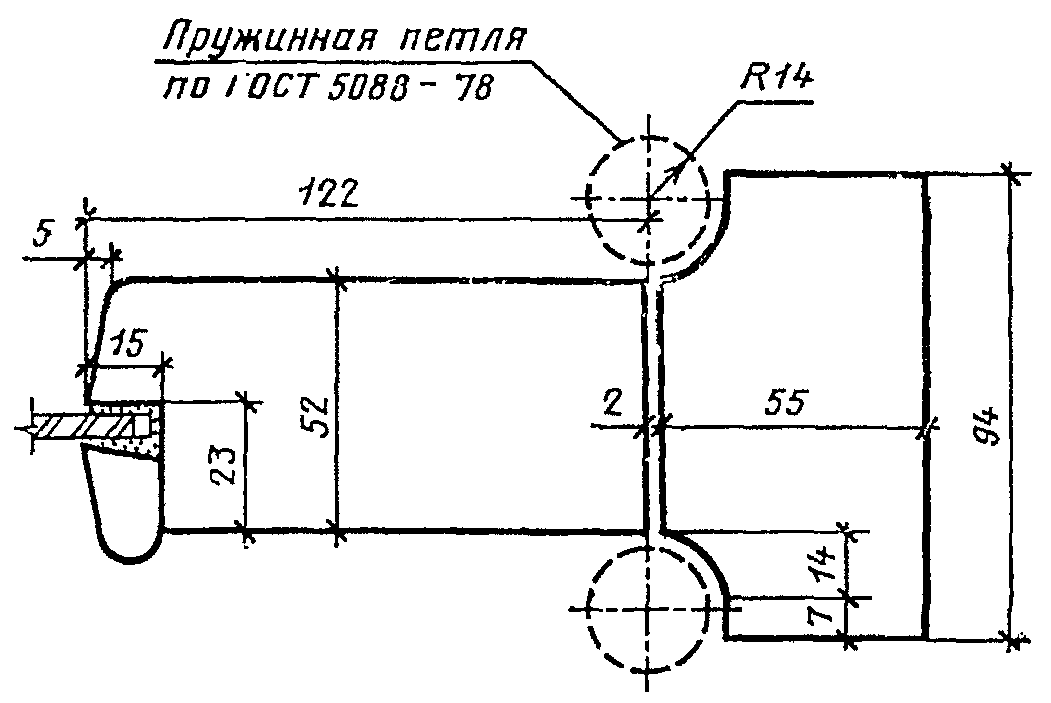

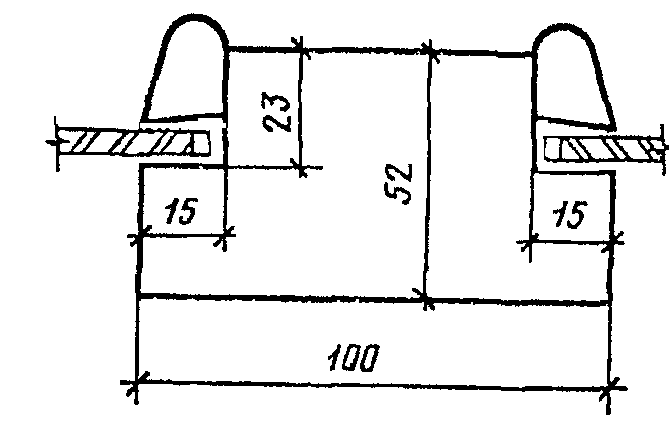

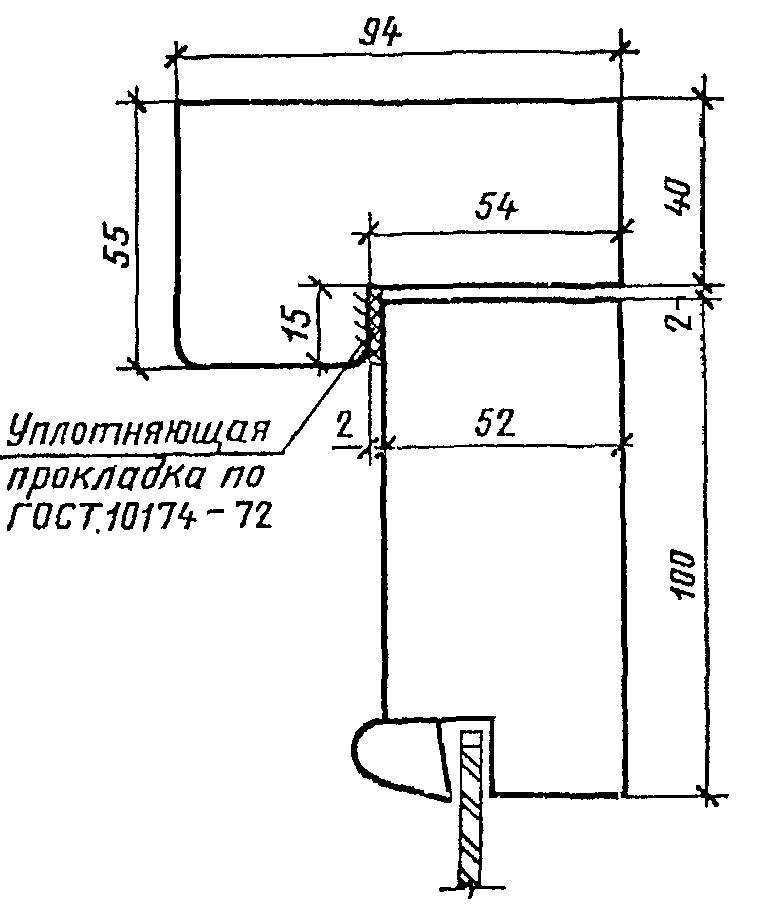

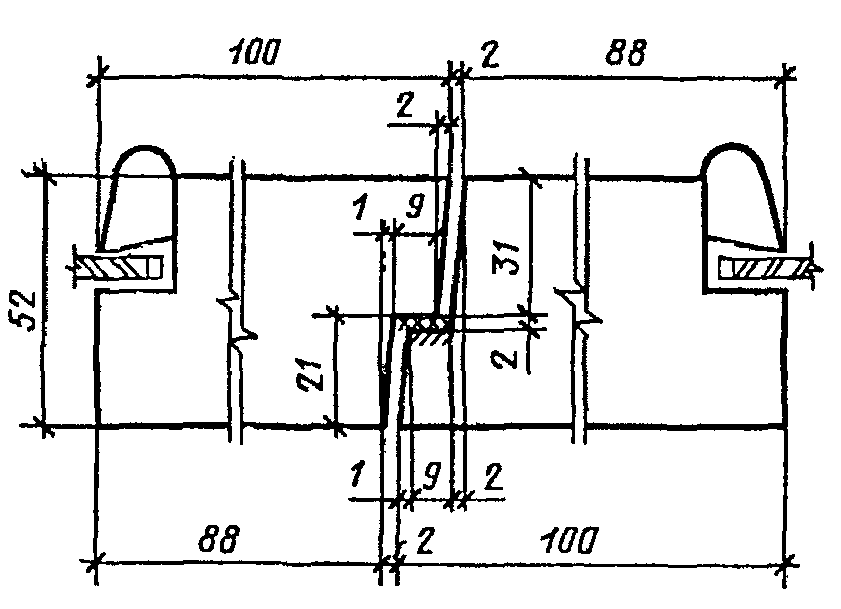

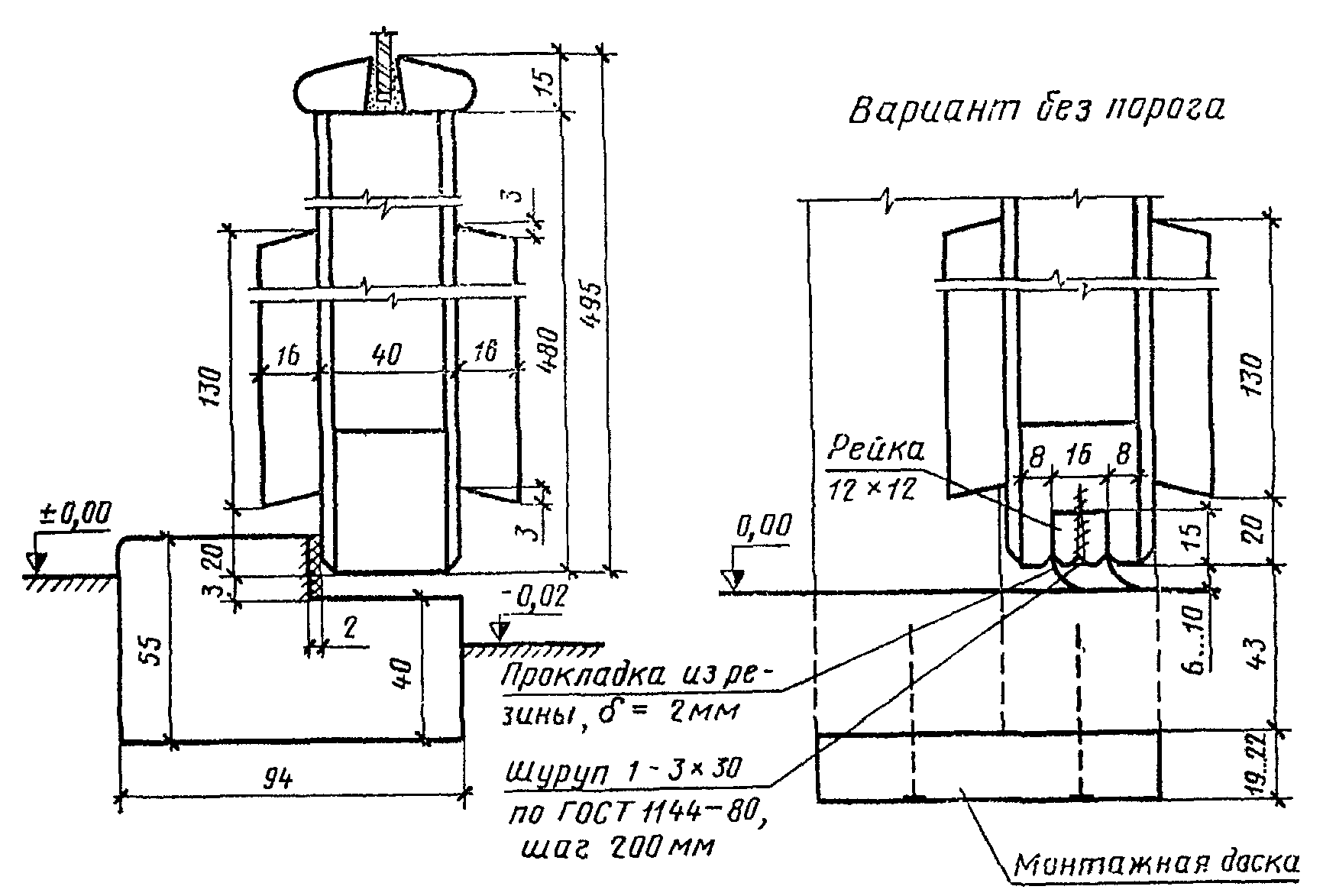

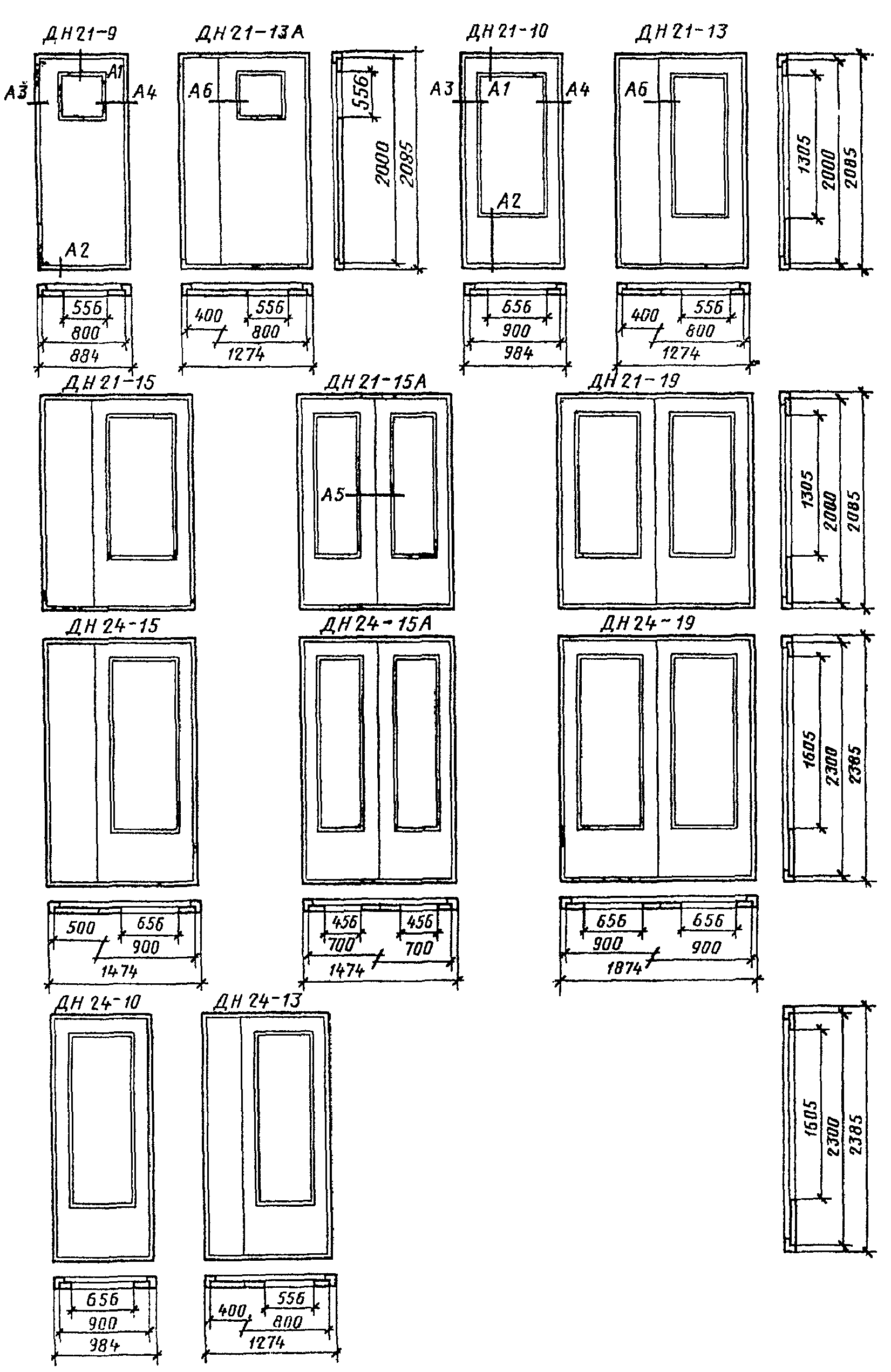

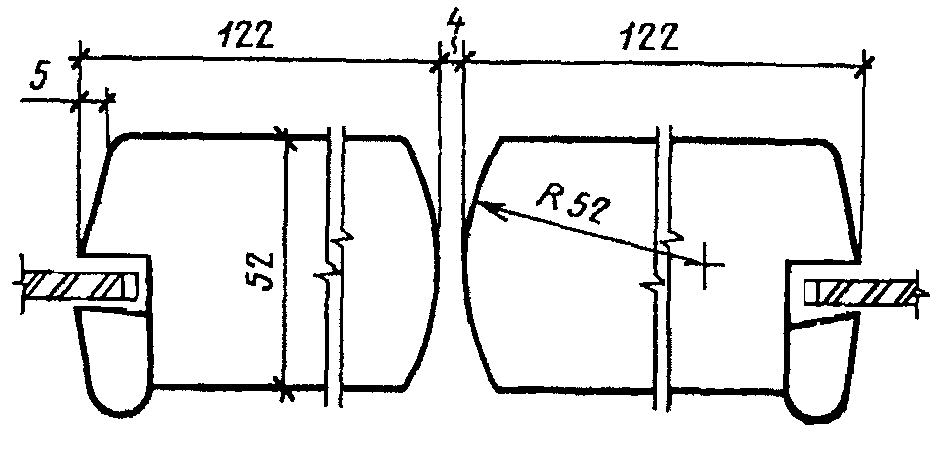

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт. 2 - 5, а размеры сечений — на черт. 6 - 13.

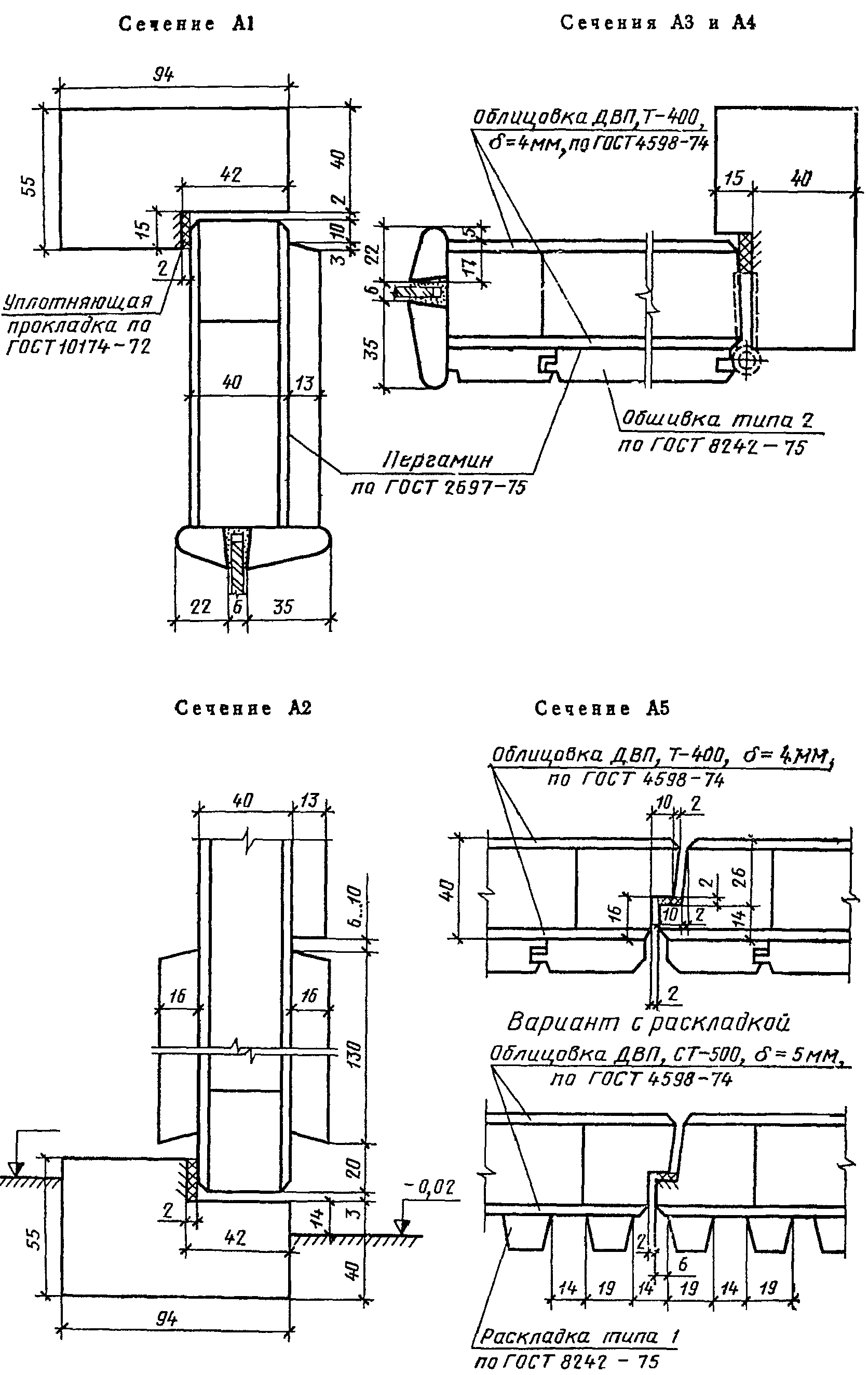

Сечения деталей см. на черт. 6 - 8.
Сечения деталей см. на черт. 9.
Сечения деталей см. на черт. 10.
2.3. Полотна щитовых дверей должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками.
Облицовка дверей производится материалами в соответствии с ГОСТ 475-78 в части, относящейся к дверям повышенной влагостойкости.
При условии сплошной обшивки дверей с наружной стороны профилированными рейками по ГОСТ 8242-75 по слою пергамина по ГОСТ 2697-75 или обшивки оцинкованной сталью по ГОСТ 7118-78 допускается применение твердых древесно — волокнистых плит марки Т-400 по ГОСТ 4598-74 или клееной фанеры марки ФК по ГОСТ 3916-69. Тамбурные двери допускается изготовлять без обшивки деревянными рейками. Рейки крепятся шурупами по ГОСТ 1144-80 или гвоздями по ГОСТ 4028-63 длиной 40 мм с антикоррозийным покрытием. Максимальный шаг креплений — 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна.

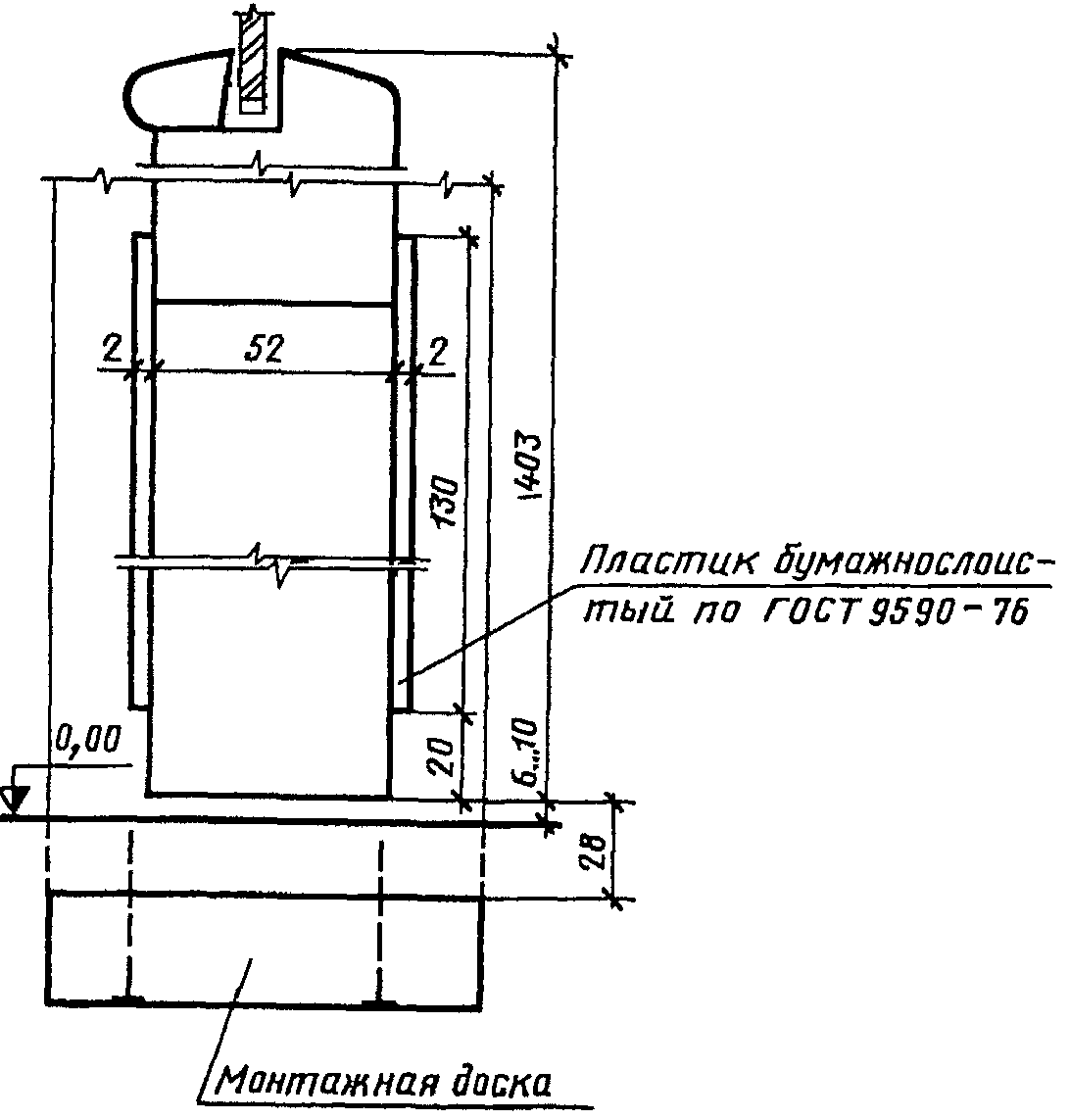

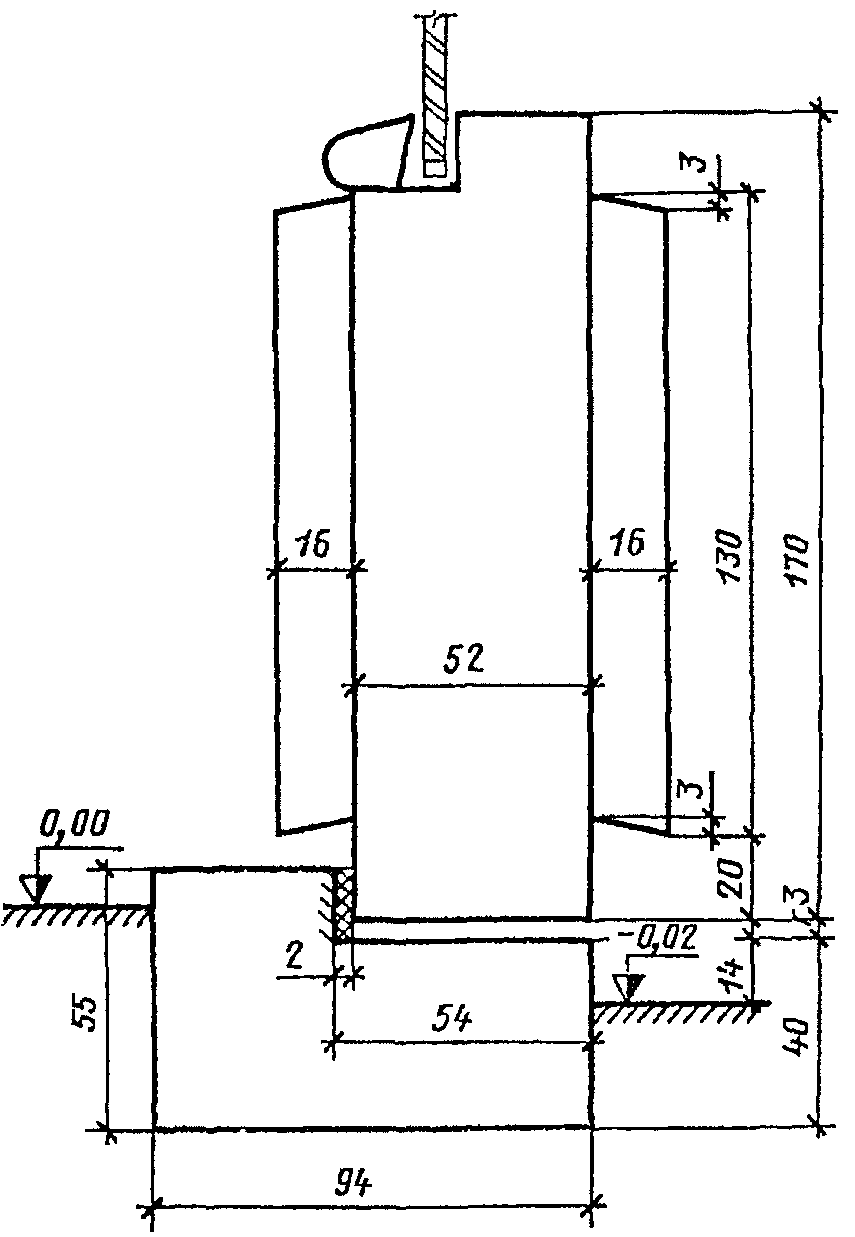

2.4. Нижние части полотен дверей типа Н должны быть защищены деревянными планками толщиной 16 — 19 мм или полосами из декоративного бумажно-слоистого пластика толщиной 1,3 — 2,5 мм по ГОСТ 9590-76, сверхтвердых древесно-волокнистых плит толщиной 3,2 — 4 мм по ГОСТ 4598-74, тонколистовой оцинкованной стали. Древесные и пластмассовые защитные материалы крепят водостойким клеем и шурупами с антикоррозийным покрытием, а стальные полосы — шурупами длиной 30 — 40 мм по ГОСТ 1144-80. Шаг крепления по периметру 100 мм. Размеры защитных планок и полос указаны на черт. 6 - 11.

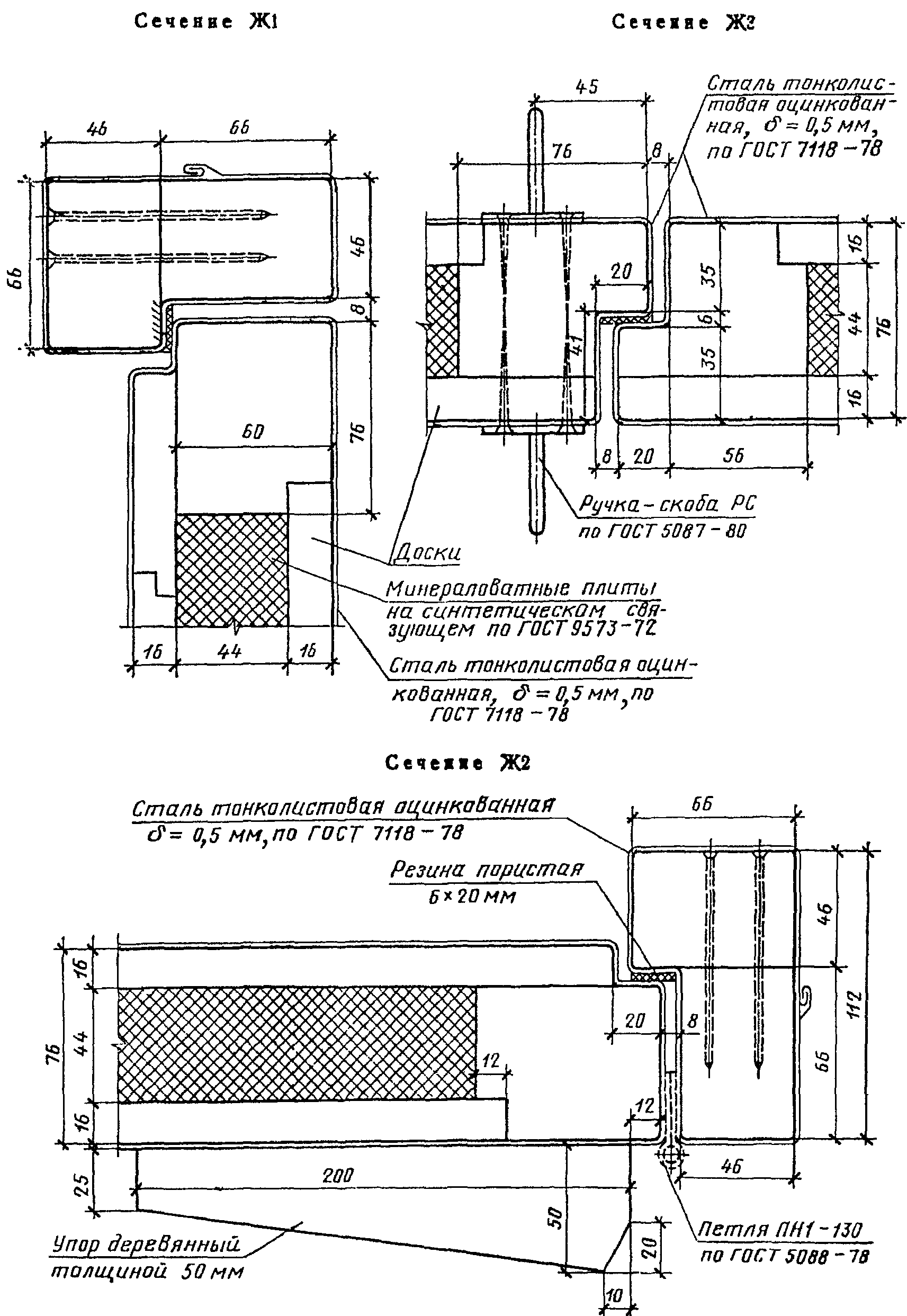

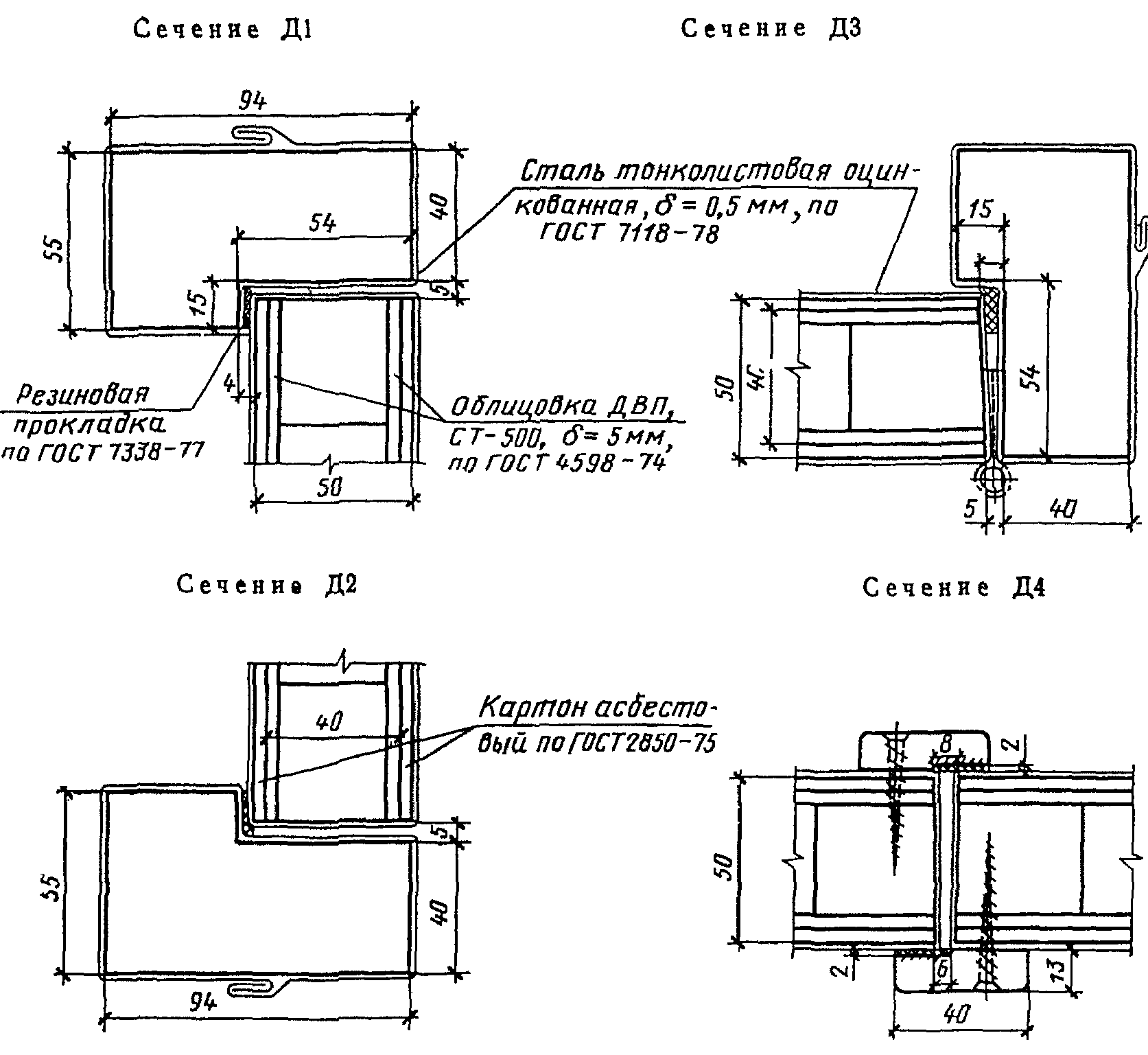

2.5. Полотна и коробки трудносгораемых и утепленных дверей типа С следует защищать тонколистовой оцинкованной сталью толщиной 0,35 — 0,8 мм по ГОСТ 7118-78 по всей поверхности с обеих сторон, как указано на черт. 12. Листы стали между собой соединяются в одинарный фальц.
2.6. Полотна трудносгораемых дверей типа С с обеих сторон покрывают слоями асбестового картона толщиной 5 мм по ГОСТ 2850-75.

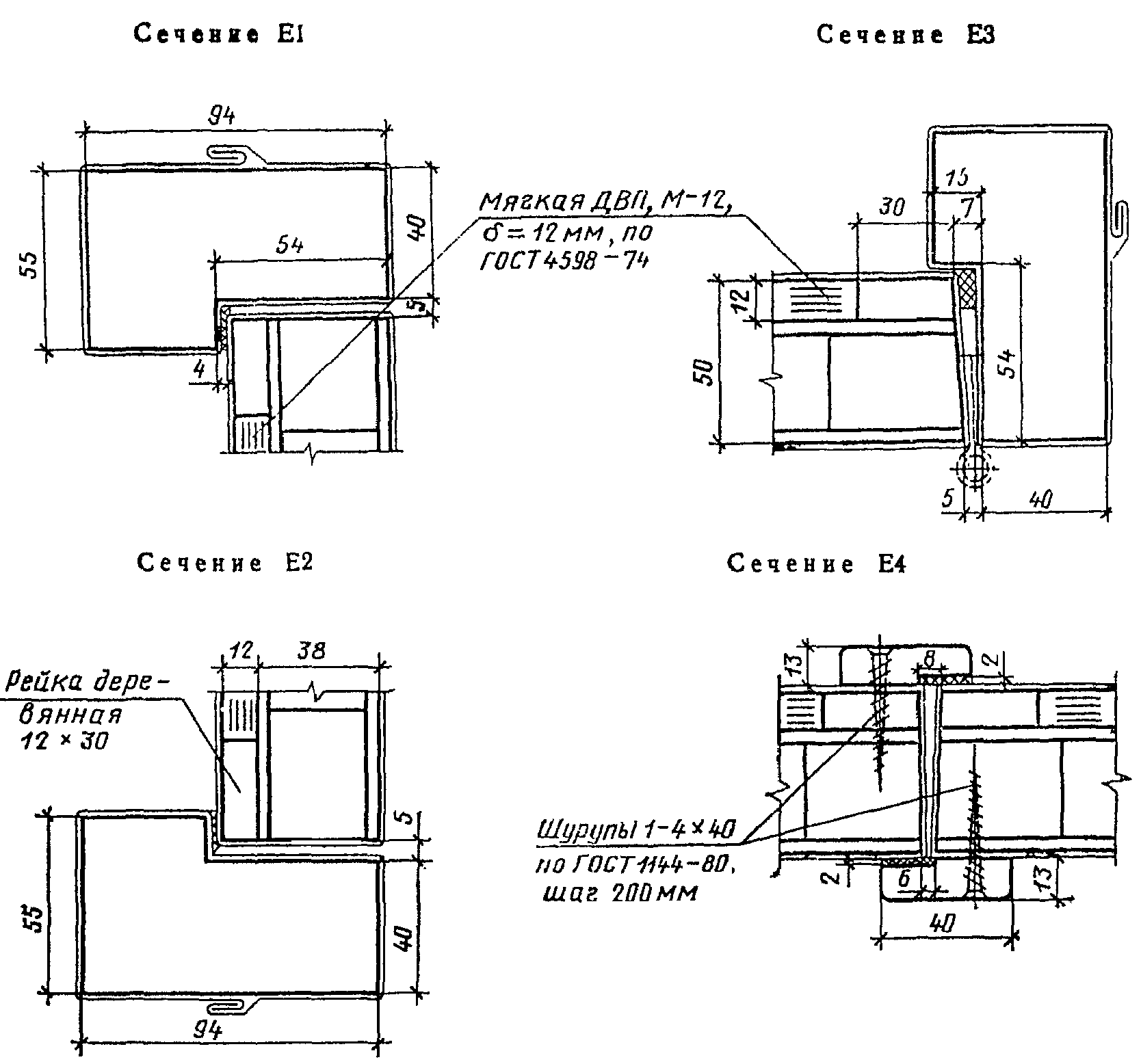

Полотна утепленных дверей типа С покрывают с одной стороны слоем мягких древесно-волокнистых плит толщиной 12 мм по ГОСТ 4598-74. По периметру полотна со стороны изоляции крепят гвоздями или шурупами деревянные рейки 12 x 30 мм, шаг креплений 100 — 150 мм.
2.7. Для остекления дверей применяют оконное стекло толщиной 4 — 5 мм по ГОСТ 111-78.

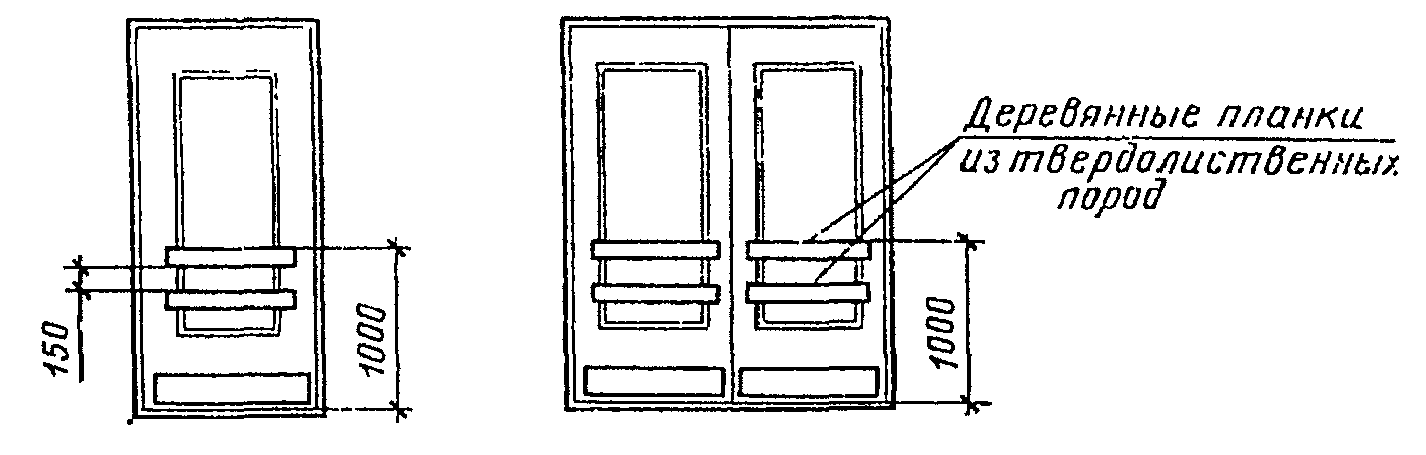

Если стекло находится на расстоянии 800 мм или менее от низа полотна и при использовании стекол большого формата, должны устанавливаться защитные ограждения.

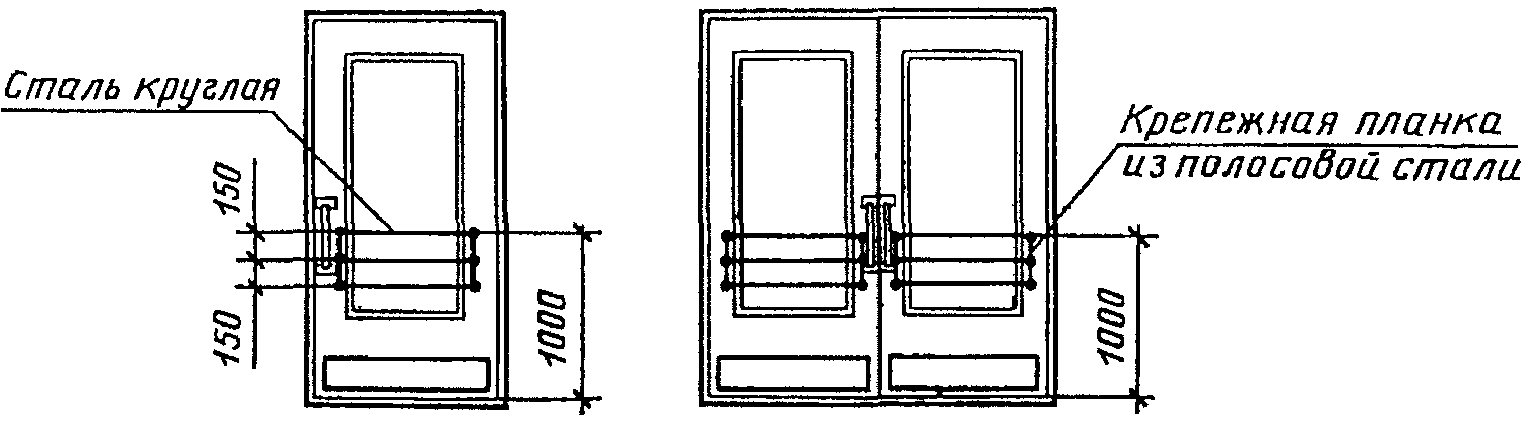

Примеры установки защитных ограждений приведены в рекомендуемом Приложении 2.
Толщина стекла, конструкция защитных решеток и изменения конструкции дверей, связанные с установкой электрозамков, должны быть указаны в рабочих чертежах.

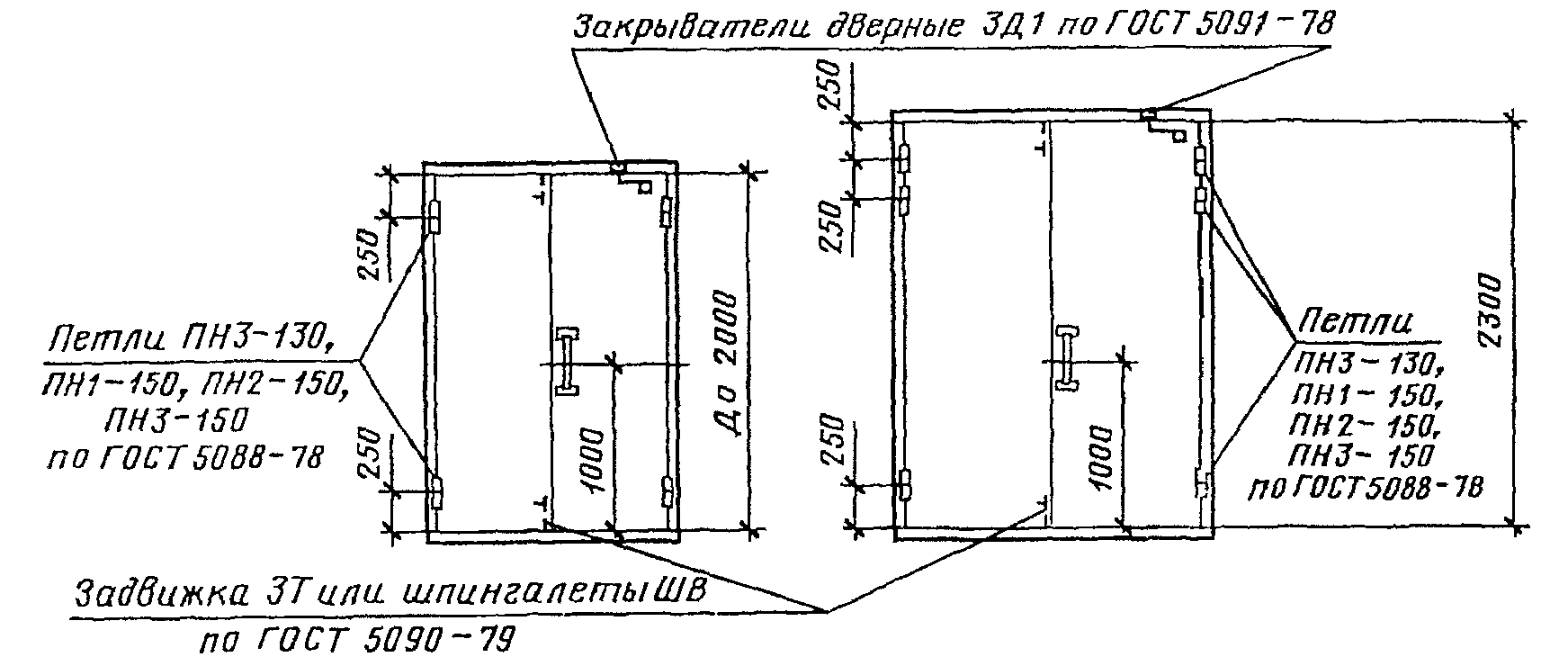

2.8. Для защиты от механических повреждений снижения шума и теплопотерь двери типа Н должны быть укомплектованы дверными закрывателями типа ЗД1 по ГОСТ 5091-78, уплотняющими прокладками по ГОСТ 10174-72 или из пористой резины по ГОСТ 7338-77, дверными упорами типа УД1 по ГОСТ 5091-78. В двупольных дверях должны устанавливаться задвижки ЗТ или шпингалеты ШВ по ГОСТ 5090-79.
2.9. Необходимость комплектования дверей замками по ГОСТ 5089-80 должна указываться в заказе.

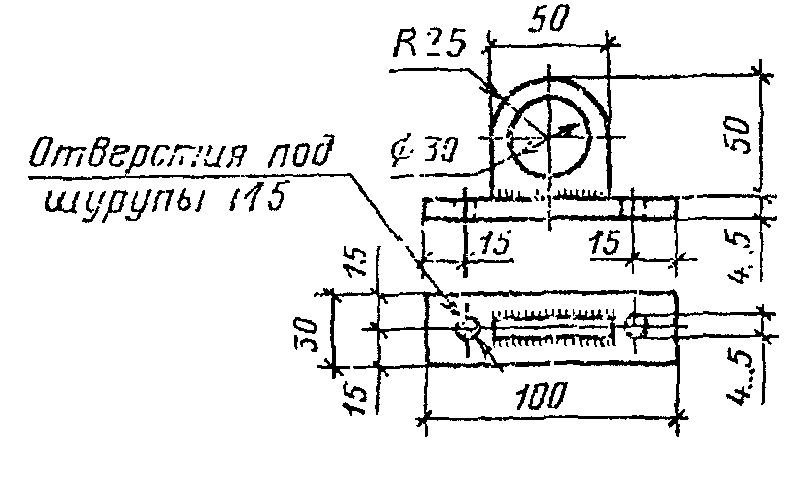

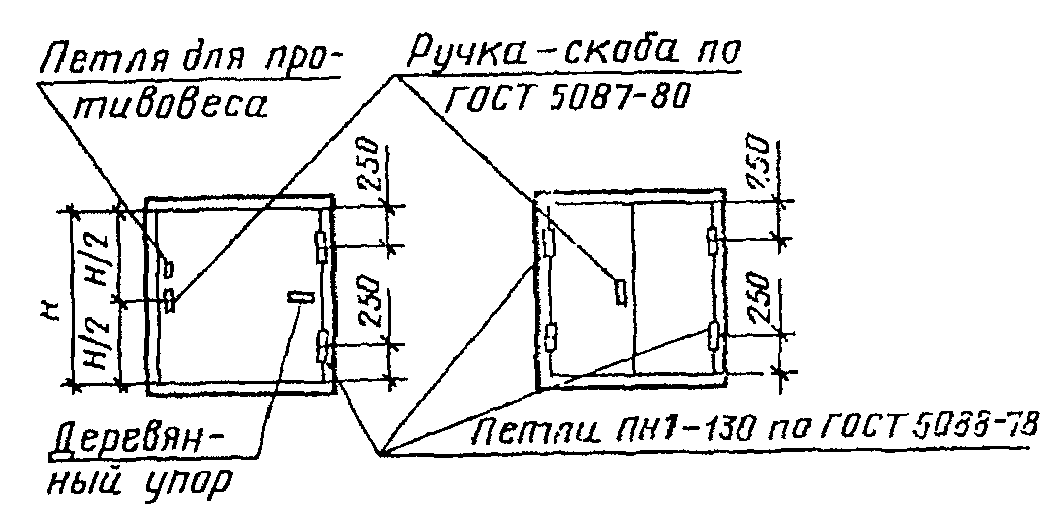

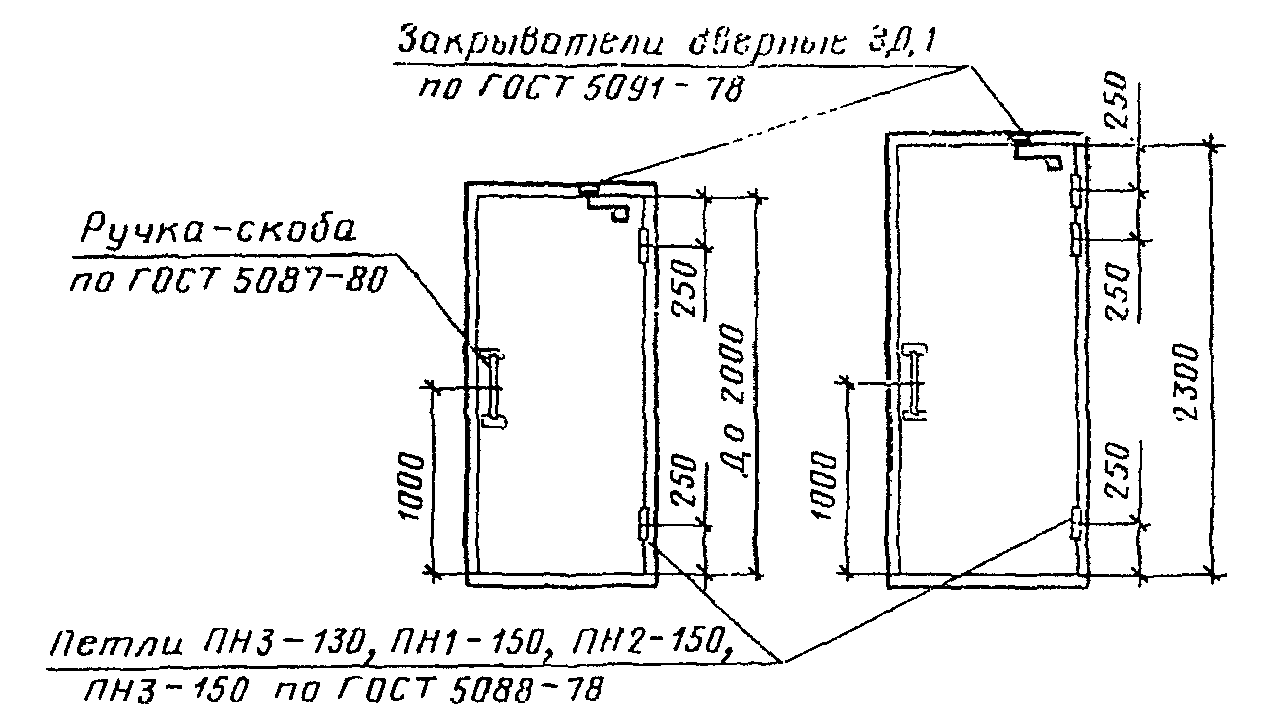

2.10 Расположение приборов и их типы приведены в обязательном Приложении 3.
2.11 В заказе на поставку дверей должно быть указано:
число дверей по маркам и обозначение настоящего стандарта;
Примечание. В скобках указаны размеры проемов для качающихся дверей.
Примечания. 1. В дверях типа С закрыватели не устанавливаются.
2. Замки устанавливаются в случаях, предусмотренных рабочими чертежами.
3. Ручки-скобы могут устанавливаться вертикально или горизонтально.
4. Петли для противовеса устанавливаются в однопольных люках. Допускается применение петель другой конструкции.
